TT 1800 E - Handdroger Starmix - Gratis gebruiksaanwijzing en handleiding

Type de produit	Producttype
Marque	Merk
Modèle	Model
Puissance nominale	Nominaal vermogen
Puissance de chauffe	Verwarmingsvermogen
Puissance du moteur	Motorvermogen
Débit d'air	Luchtdebiet
Dimensions (L x P x H)	Afmetingen (L x B x H)
Poids (avec support mural)	Gewicht (met wandmontagebeugel)
Alimentation	Voeding
Protection	Beveiliging
Minuterie électronique	Elektronische timer
Détecteur de proximité	Nabijheidssensor
Distance de commutation	Schakelafstand
Arrêt de sécurité	Veiligheidsuitschakeling
Thermostat de sécurité	Veiligheidsthermostaat
Fusible thermique	Thermische zekering
Dispositif antivol	Antidiefstalbeveiliging
Grille d'aspiration d'air	Luchtaanzuigrooster
Installation	Installatie
Contenu de l'emballage	Inhoud verpakking
Normes	Normen

Veelgestelde vragen - TT 1800 E Starmix

Hoe installeer ik de handdroger TT 1800 E?

De installatie moet worden uitgevoerd door een gespecialiseerde technicus. De montageplaat wordt aan de muur bevestigd met de meegeleverde pluggen en schroeven. Het apparaat wordt vervolgens op de plaat geschoven en aangesloten op een inbouwstopcontact of met vaste bedrading. Een antidiefstalbeveiliging beveiligt het geheel.

Wat is de aanbevolen montagehoogte?

De montagehoogte moet de veiligheidsafstanden respecteren: minimaal 0,6 m van de rand van een bad of douche en 1,2 m van douchekoppen. De figuren A, B of C in de handleiding geven de standaardhoogtes aan.

Hoe reinig en onderhoud ik het apparaat?

Reinig regelmatig het luchtaanzuigrooster onder het apparaat met een stofzuiger (plat mondstuk) of een borstel om pluisjes en stof te verwijderen. Koppel altijd de stroom los voor het reinigen.

Wat is de automatische bedrijfsduur?

Voor model TT 1800 E is de elektronische timer ingesteld op 4 minuten. Het apparaat schakelt automatisch uit aan het einde van de cyclus. Bij obstructie van de sensor vindt ook een veiligheidsuitschakeling plaats na 4 minuten.

Werkt de handdroger contactloos?

Ja, de inschakeling gebeurt contactloos via een elektronische infrarood nabijheidssensor. Het volstaat de handen op ongeveer 15 cm onder het rooster te plaatsen om het drogen te starten.

Wat zijn de belangrijke veiligheidsmaatregelen?

Controleer of de spanning overeenkomt met die in uw woning (zie typeplaatje). Gebruik een zekering van max. 16 A. Koppel het apparaat altijd los voor elke ingreep. Houd de veiligheidsafstanden tot water aan.

Kan ik de geurdiffuser gebruiken?

Ja, model TT 1800 E is compatibel met een meegeleverde geurdiffuser. Deze verspreidt een aangename geur. De geurpatroon wordt in de diffuser geplaatst.

Wat te doen bij storing of onverwachte uitschakeling?

Als het apparaat stopt na 4 minuten (of 10 min voor TTH), controleer of de sensor niet geblokkeerd is (bijv. kauwgom). Reinig het aanzuigrooster. Als het probleem aanhoudt, neem contact op met een gespecialiseerde technicus.

Is het apparaat geschikt voor kinderen?

Ja, de nabijheidssensor vergemakkelijkt het contactloze gebruik. Voor haardrogers maakt een optionele hoogteverstelling (Starmix THH500) het mogelijk het apparaat aan te passen aan de lengte van kinderen of rolstoelgebruikers.

Waar kan ik reserveonderdelen vinden?

De handleiding bevat een lijst met reserveonderdelen. Raadpleeg de handleiding of neem contact op met de Starmix-klantenservice om onderdelen zoals de motor, verwarming of afdekplaat te bestellen.

GEBRUIKSAANWIJZING TT 1800 E Starmix

Veiligheidsafstanden

Sikkerhedsafstand

Säkerhetsavständ

Sikkerhetsavstand

Turvaväli

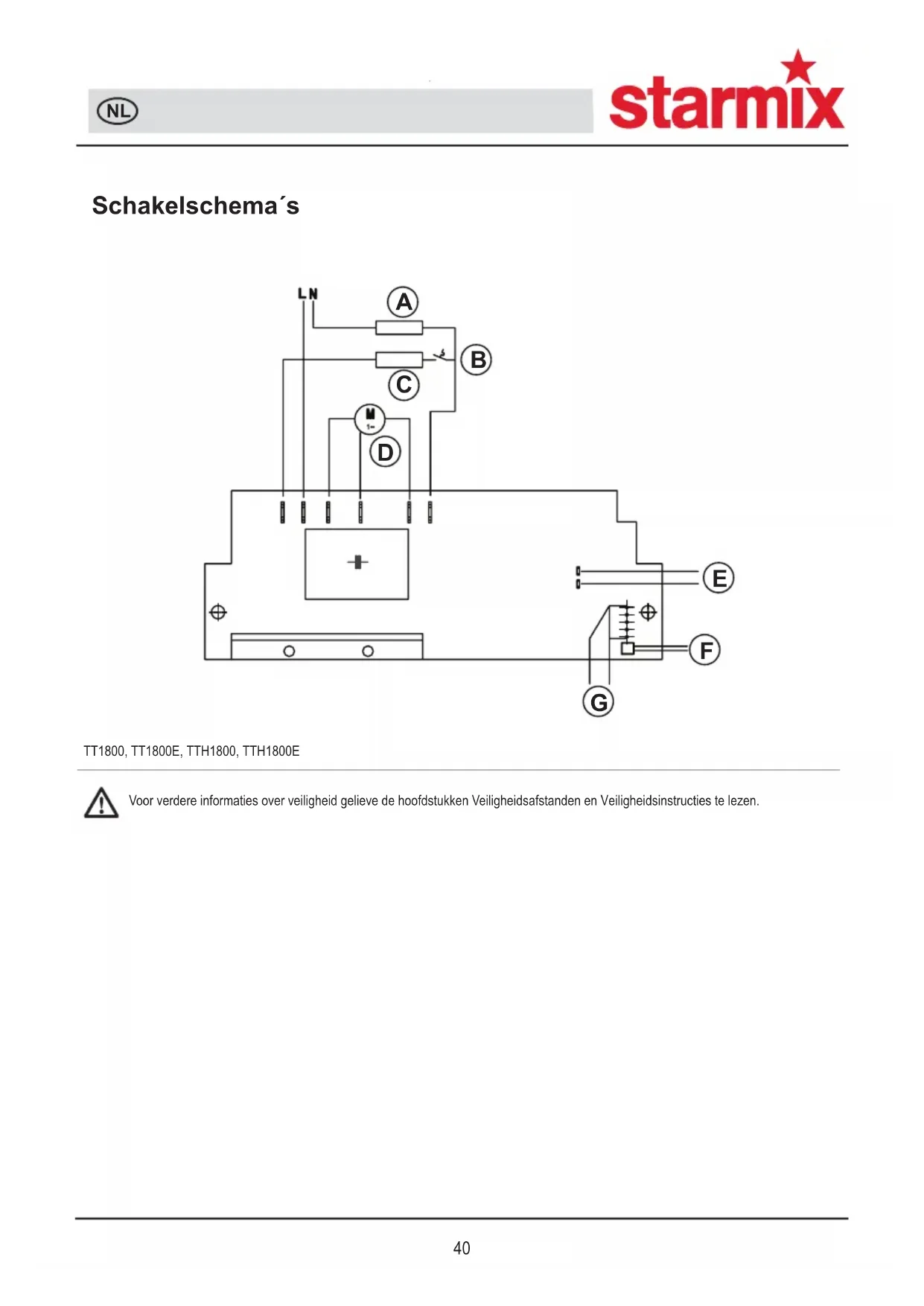

A	Thermobeveiliging	H	Uitschakeling extra functie Active Oxygen / geur	3	Stopcontact verzonken wandcontactdoos	10	Aansluitkabel/installatie
B	Thermoschakelaar	I	Actieve zuurstof – generator / hefmagneet TT1800-EO/-ED	4	Breukveiligheid 11 Netklem
C	Verwarming	X	badkuip	5	Aansluitkabel toestel	12	Bevestigingsboringen
D	Motor	Y	douchekuip	6	Luchtaanzuigfilter	13	Geurelement
E	Microschakelaar TT1800, TTH1800	Z	douchekop	7	Bedrading uit zicht	14	Luchtuitlaatrooster
F	LED TT1800E	1	Huisoppervlak/diefstalbeveiliging	8	Trekontlastingskiem
G Benaderingselektronica TT(H)1800EO, FF F		2	Montageplaat/wandhouder	9	Kabeldoorvoering

DK

Voor verdere informatie over veiligheid gelieve de hoofdstukken Veiligheidsafstanden en Veiligheidsinstructies te lezen.

Wij hebben deze gebruiksaanwijzing uitgewerkt, zodat u uw nieuwe toestel snel en omvattend kunt leren kennen.

• Lees vóór de inbedrijfstelling van het toestel de instructies aandachtig door. Er zijn veel belangrijke opmerkingen omtrent de veiligheid, het gebruik, het onderhoud en de afvalverwijdering in opgenomen.
• Maak u in de volgorde van deze gebruiksaanwijzing met uw nieuwe toestel en de verschillende functies vertrouwd.
• Houd rekening met alle opmerkingen en verklaringen die met de juiste bediening en handhaving van het toestel te maken hebben. Hiermee zorgt u voor een voortdurende gereedheid en een langere levensduur van het toestel.
• Vooral de opmerkingen omtrent de veiligheid moeten in ieder geval in acht genomen worden. Deze helpen erbij, ongevallen te voorkomen en het toestel tegen schade te beschermen.
• Bewaar de gebruiksaanwijzing; ze kan voor u ook op een later tijdstip een nuttige hulp zijn.

Dit toestel voldoet aan de erkende regels van de techniek en de geldige veiligheidsbepalingen voor elektrische toestellen. De fabrikant is niet aansprakelijk voor eventuele schade die door ondeskundig gebruik of door verkeerde bediening wordt veroorzaakt.

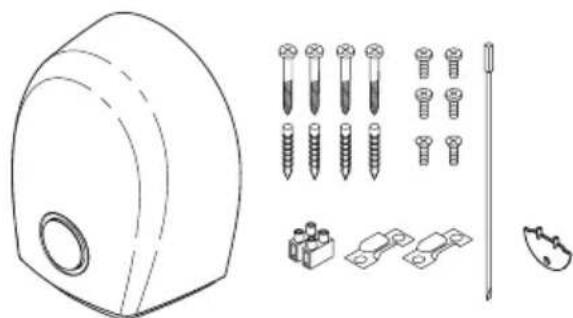

Leveringsomvang

1 Haar- resp. Handendroger
4 Pluggen
4 Halfronde houtschroeven
1 Netklem
2 Verzonken plaatschroeven voor afdekplaat
2 Trekontlastingsklemmen
4 Lensplaatschroeven voor trekontlastingsklemmen
1 Veiligheidssleutel
1 Schroevendraaier (bij TT 1800 E)
1 Geurelement

Uitvoeringskenmerken	Warmelucht haardroger				Warmelucht haardroger
	TT 1800	TT 1800E	TT 1800 E Ozon	TT 1800 E Geur	TTH1800	TTH1800E
Elektronische tijdschakelaar: schakeltijd 32 sec.	X
Elektronische tijdschakelaar: schakeltijd 4 min.					X
Elektronische benaderingsschakelaar		X	X	X		X
Veiligheids-netstekkeraansluiting	X	X	X	X	X	X
Veiligheids-temperatuurbegrenzer	X	X	X	X	X	X
Thermo-smeltzekering	X	X	X	X	X	X
Sensor-veiligheidsafschakeling		X	X (4min)	X (4min)		X (10min)
Geïntegreerde montageplaat	X	X	X	X	X	X
Diefstalbeveiliging door afdekplaat	X	X	X	X	X	X
Afzuigbaar luchtinlaatrooster	X	X	X	X	X	X
Actieve zuurstof
Geurdispenser patronen				X
LED-verlichting		X	X	X

Montageinstructies

De montage dient door een vakman te worden uitgevoerd, zodat gewaarborgd is dat het toestel rekening houdende met de veiligheidsvoorschriften wordt aangesloten. In vertrekken met douches en badkuipen mag het toestel niet binnen de in de VDE-voorschriften vastgelegde veiligheidsafstanden (0,6 m t.o.v. douche- resp. badrand en 1,2 m t.o.v. douchekoppen) aangebracht worden.

Montagevolgorde

Het servicevriendelijke montageconcept

Het TT1800-montage-systeem maakt een eenvoudige, servicevriendelijke montage aan de muur mogelijk, zonder het toestel te hoeven openen. Praktisch gezien hebben wij het toestel in twee componenten verdeeld: De installateur plaatst een stopcontact (of een vaste aansluiting), schroeft de montageplaat aan, schuift het gebruiksgerede toestel op, steekt de stekker in het stopcontact (of sluit hem aan); schroeft de diefstalbeveiliging vast - klaar is Kees. Eenvoudiger gaat het niet!

1. De (niet vastgeschroefde) afdekplaat [1] naar beneden uit het toestel trekken. De aan de achterkant van het toestel ingeschoven montageplaat [2] ook naar beneden uittrekken.

2. Nadat vastgelegd is op welke plek gemonteerd wordt, worden de 4 bevestigingsboringen [12] met de montageplaat [2] als sjabloon gemarkeerd, gaten geboord (8 mm ∅), pluggen ingestoken en de montageplaat met de A bijgesloten halfronde houtschroeven bevestigd. Wij adviseren de montage op een hoogte volgens afb. A, B of C. Een stevige montage aan een massieve muur moet gewaarborgd zijn.

3. De 5 hierna beschreven aansluitmogelijkheden zijn er

a) Montage via geïnstalleerde verzonken wandcontactdoos.. Het bovenste gedeelte van de afdekplaat [1] is niet nodig. Breek hem op het hiervoor bedoelde punt [4] af. Na de bevestiging van de montageplaat [2] volgens afb. B wordt het toestel van boven op de montageplaat geschoven, de stekker in het stopcontact [3] gestoken en het toestel naar beneden geschoven. Afdekplaat met de 2 bijgesloten verzonken plaatschroeven bevestigen.

b) Bedrading uit zicht. Aansluiting via een (in plaats van het stopcontact) uit de muur komend kabel [7]. Montageplaat [2] volgens afb. C aan de muur bevestigen. De afdekplaat van beneden in de montageplaat schuiven en hierbij de uit de muur komende kabel door de opening in de afdekplaat leiden. Bijgesloten netklem [11] plaatsen. Aan de aansluitkabel [5] van het toestel de stekker afknippen, de kabel ommantelen, isoleren en de adereindkokers aanpersen. Beide kabels volgens afb. C aansluiten. Let op de correcte aansluiting van L (bruin) en N (blauw). De aansluitkabel van het toestel mit bijgesloten trekontlastingsbeugel [8] beveiligen. Toestel geheel naar beneden op de afdekplaat schuiven en de 2 bijgesloten verzonken plaatschroeven indraaien.

c) Opbouwkabel van boven. Hiervoor wordt aan de achterkant van het toestel, boven in het midden de kabeldoorvoering uitgebroken. Na de bevestiging van de montageplaat [2] volgens afb. C de kabel op de montageplaat naar beneden door de onderste afdekplaat [1] en door de opening schuiven. De verdere aansluiting gebeurt

als bij B, 2e alinea beschreven.

d) Kabel van beneden. Hiervoor wordt in de afdekplaat [1] beneden midden, de kabeldoorvoering [9] uitgebroken. Na de bevestiging van de montageplaat [2] volgens afb. C de kabel door de opening in de afdekplaat schuiven. De verdere aansluiting gebeurt als bij B, 2e alinea beschreven.

e) Aansluitkabel met stekker. Aansluiting aan een in de buurt aanwezig stopcontact met een flexibele aansluitkabel met stekker. Hiervoor wordt in de afdekplaat [1] beneden midden, de aanwezige kabeldoorvoering [9] uitgebroken. De afdekplaat van beneden in de montageplaat schuiven. Bijgesloten netklem [11] plaatsen. Aan de aansluitkabel [5] van het toestel de stekker afknippen, de kabel ommantelen, isoleren en adereindkokers afklemmen. Aansluitkabel met stekker op dezelfde manier voorbereiden en door de opening in de afdekplaat schuiven. Beide kabels volgens afb. C aansluiten en met bijgesloten trekontlastingsklemmen [8] borgen. Toestel geheel naar beneden op de afdekplaat schuiven en de 2 bijgesloten verzonken plaatschroeven indraaien.

De toestellen zijn nu klaar voor gebruik.

Schakelmogelijkheden

Bij TT 1800 en TTH 1800 elektronische tijdschakelaar bedienen. Schakeltijd bij TT 1800 32 sec. En bij TTH 1800 E 4 min.

De toestellen schakelen automatisch af.

TT 1800 E, TTH 1800 E actieve zuurstof / geur, TTH1800 E

De toestellen worden door een infrarood-benaderingsschakelaar zonder aanraking geschakeld.

De schakelafstand (afstand tussen de onderkant van het toestel en de handen resp. het hoofd) bedraagt bij TT 1800 ca. 15 cm en bij de TTH 1800 E ca. 40 cm. De schakelgevoeligheid kan door een deskundige gewijzigd worden.

Sensor-veiligheidsafschakeling

TT 1800 E, TTH 1800 E

De ingebouwde elektronica voorkomt continue werking bij afgedekte infrarood-benaderingsschakelaar, bijv. kauwgom-vandalisme.

TT 1800 E modellen schakelen dan na 4 min. en TTH 1800 E-modellen na 10 min. Uit. Na verwijdering van de storingsbron zijn de drogers weer klaar voor gebruik.

Hoogteinstelling voor Starmix haardrogers

De mooie en stevige Starmix hoogteinstelling THH500 / TTHH1800, bestelnummer 190709 maakt het mogelijk om de haardroger traploos en individueel aan de lichaamslengte aan te passen. Daardoor wordt vooral voor kinderen en rolstoelgebruiker het drogen van het haar aanzienlijk eenvoudiger. Alternatief bij de hoogteinstelling kunt u ook twee haardrogers met een hoogteverschil van 40 cm monteren (reikwijdte van de elektronische infrarood-benaderingsschakelaar max. 40 cm).

Reiniging en verzorging

Het lucht-aanzuigrooster [6] aan de onderkant van het toestel indien nodig met een stofzuiger van pluizen en stof ontdoen. Vaste verontreinigingen in het rooster met een borstel verwijderen.

Veiligheidsinstructies

• Controleer vóór de aansluiting van het toestel of de op het typeplaatje aangegeven spanning overeenkomt met die van uw huisaansluiting. Het typeplaatje vindt u aan de onderkant van het toestel.
• Het toestel moet met een 16 A-zekering beveiligd worden.
• Houd er rekening mee dat bij ondeskundig gebruik van elektrische toestellen gevaren kunnen worden veroorzaakt die mogelijk door kinderen niet worden onderkend.
• Geef deze gebruiksaanwijzing ook aan andere gebruikers van het toestel zodat ook die zich over alle functies en opmerkingen kunnen informeren.
• Schakel principieel vóór alle werkzaamheden en reinigingen de netkabel spanningsvrij!

Ledningsføring

Lijst vervangingsonderdelen

Reservedele

Reservdelslista

Reservedelsliste

Varaosalista
