| 产品类型 | 热风干手器 |
| 品牌 | Starmix |
| 型号 | TT 1800 E |
| 额定功率 | 1800 W |
| 加热功率 | 1700 W |
| 电机功率 | 100 W |
| 风量 | 38 升/秒 |
| 尺寸（长 x 宽 x 高） | 270 x 161 x 330 毫米 |
| 重量（含壁挂支架） | 3.2 公斤 |
| 电源 | 嵌入式插座或固定接线 |
| 保护 | 最大16安培保险丝 |
| 电子定时器 | 持续时间：32秒（TT 1800 E型号：4分钟） |
| 接近感应器 | 红外线，非接触式 |
| 感应距离 | 约15厘米（手部） |
| 安全停止 | 传感器被遮挡后4分钟自动停止 |
| 安全恒温器 | 是 |
| 热保险丝 | 是 |
| 防盗装置 | 集成在盖板中 |
| 进风网栅 | 用吸尘器或刷子清洁 |
| 安装 | 墙面安装板（附带膨胀管和螺丝） |
| 包装内容 | 主机、膨胀管、螺丝、电源夹、扎带、安全钥匙、螺丝刀、香薰扩散器 |
| 标准 | CCA、IP23、CE |
常见问题 - TT 1800 E Starmix
用户关于以下问题的提问 TT 1800 E Starmix
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 干手器 免费PDF格式！查找您的手册 TT 1800 E - Starmix 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 TT 1800 E 品牌 Starmix.
用户手册 TT 1800 E Starmix
| A | 热熔保险丝 | H | 附加功能别 活性氧/香味 | 3 | 暗线插座 | 10 | 电源线布线 |
| B | 热效开关 | I | 活性氧发生器/提升电磁铁 TT1800-E0/-FD | 4 | 折断处 | 11 | 接线柱 |
| C | 加热丝 | X | 浴盆 | 5 | 电源线 | 12 | 固定孔 |
| D | 电机 | Y | 淋浴池 | 6 | 进风滤网板 | 13 | 喷香罐 |
| E | 微动开关 TT1800, TTH1800 | Z | 淋浴头 | 7 | 暗装导线 | 14 | 出风网板 |
| F | LED TT1800E | 1 | 后挡板/防盗板 | 8 | 压线片 | ||
| G | 线路板 TT(H) 1800EO, EF, E | 2 | 安装板 | 9 | 导线出线孔 |
Schaltpläne
有关安全事项请见本说明书中的安全距离和安全提示
明书中有有关使用、安全、保养和维护的重要说明。
- 本说明书能帮助您熟悉和了解您的烘手/烘发器及其各种功能。
- 请按说明书的指示和要求正确使用，这样可以保持长久的使用寿命。
- 请按说明书的指示和要求正确使用，这样可以保持长久的使用寿命。
- 请特别注意安全提示，以避免事故和损坏机器。
- 请保留好使用说明书，必要时对您会有帮助。
本产品符合技术规程和有关的电器安全规定。由于不按规定使用或错误操作所引起的损坏，制造厂不予负责。

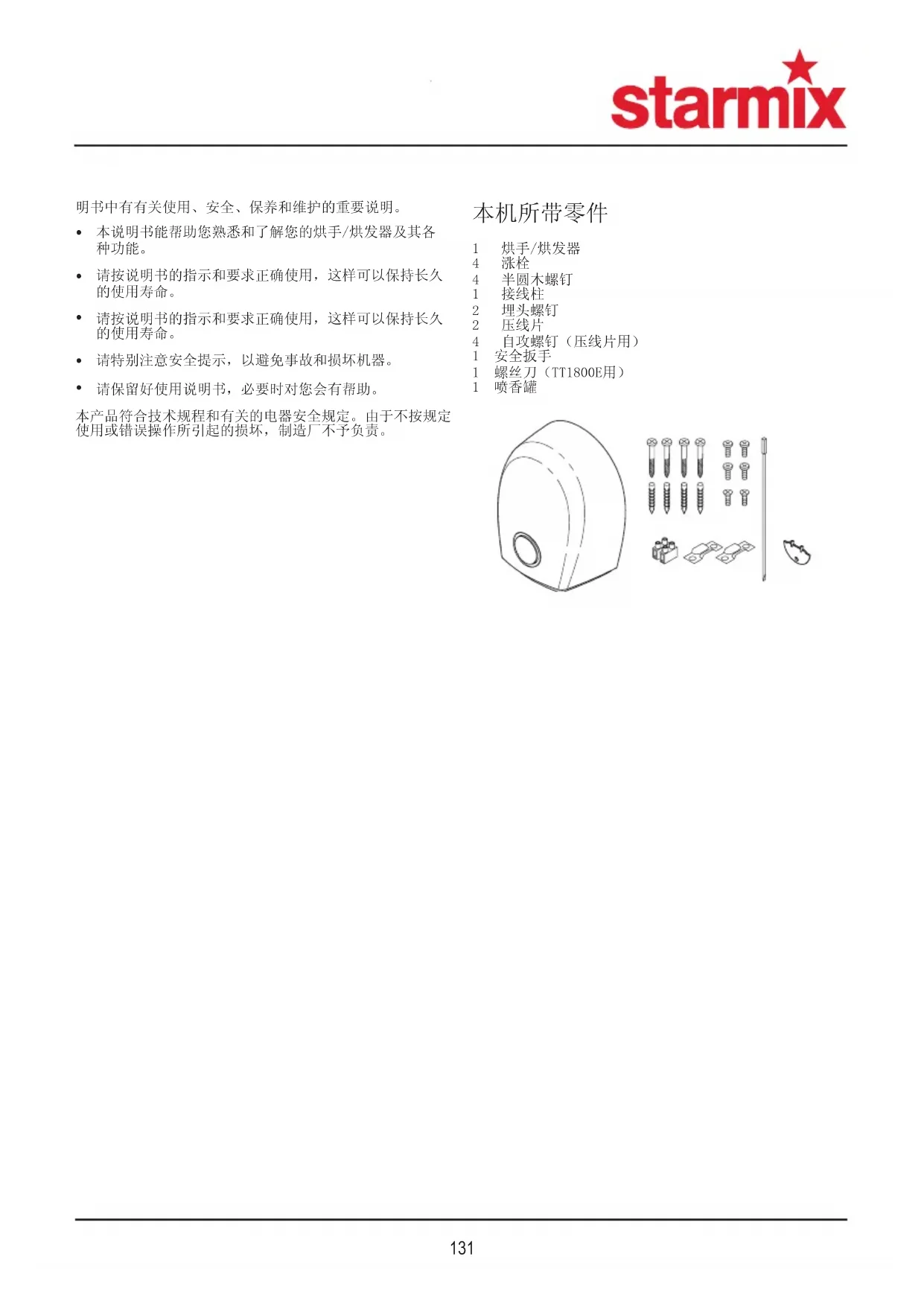

本机所带零件
1 烘手/烘发器
4 涨栓
4 半圆木螺钉
1 接线柱
2 埋头螺钉
2 压线片
4 自攻螺钉（压线片用）
1 安全扳手
1 螺丝刀（TT1800E用）
1 喷香罐
| 技术数据CCA IP 23 CE | 热风烘手器 | 热风烘发器 | |||||
| TT 1800 TT | 1800E TT 1800E | 臭氧 | TT 1800E喷香 | TTH1800 TTH | 1800E | ||
| 额定功率 | 1800 瓦 | XXXXXX | |||||
| 加热丝功率 | 1700 瓦 | XXXXXX | |||||
| 电机功率 | 100 瓦 | XXXXXX | |||||
| 风量 | 38 I/s | XXXXXX | |||||
| 整机尺 | B 270, T 161, H 330 mm | ||||||
| 重量包括安装 | [kg] 3,2 3,2 3,5 3,5 3,2 3,2 | ||||||
| 特点 | 热风烘手器 热风烘发器 | |||||
| TT 1800 TT | 1800E TT | 1800 E臭氧 | TT 1800E喷香 | TTH1800 | TTH1800E | |
| 电子定时开关,32秒自动关机 | X | |||||
| 电子定时开关,4分钟后自动关机 | X | |||||
| 电子感应开关 | X | X | X | X | ||
| 安全插头 | X | X | X | X | X | X |
| 安全-热保护器 | X | X | X | X | X | X |
| 热熔断器 | X | X | X | X | X | X |
| 传感器-安全切断 | X | X (4min) X | (4min) | X (10min) | ||
| 安装板 | X | X | X | X | X | X |
| 安全防盗 | X | X | X | X | X | X |
| 进风网格 | X | X | X | XXXX | ||
| 活性氧 | ||||||
| 喷香罐 | X | |||||
| LED灯 | X | X | X | |||
安装说明
烘手器、烘发器应由专业人员安装，以保证产品正确安装。安装时必须遵守安全规定。在安有淋浴装置和浴缸的浴室使用，电器产品必须遵守VDE的安全规定（与淋浴池和/或浴缸的距离为0.6M，与淋浴头的距离为1.2M）
安装程序
安装快捷方便
TT1800系列安装快捷方便，可以不用打开机器。机器分为两部分。固定插座，旋紧安装板。将机器插入安装板，插入插头，把防盗板用螺钉旋紧，完毕。
- 把后挡板（1）从机器上向下拉，把机器后面的安装板（2）也向下拉。
- 用安装板（2）作模板选定好安装位置打四个固定孔（孔径为8MM），放入涨栓，将安装板用半圆木螺钉紧固。一定要固定在坚实的墙上。安装高度参见图A、B、C。
- 可按五种连接方式：
a) 暗线插座安装
后挡板（1）的上部是不必要的。您可以将它在指定折断处（4）折断。将安装板（2）固定好后（参见图B），将机器从上至下插入安装板。把插头插入插座(3)内。然后将机器完全向下拉。将后挡板用2个埋头螺钉紧固。
b) 暗线（暗装导线）
从墙上出来的暗线连接（7）。将安装板（2）紧固在墙上（参见图C）。将后挡板从下面推进安装板，把从墙内出来的导线穿过导孔引入后挡板。插入接线柱（11），把机器电源线（5）插头剪去，剥去电缆护层外皮，去除绝缘层，挤压芯线端套。把两个导线进行连接（参见图C）请注意L（棕色）线和N（蓝色）线的正确连接。把机器的电源线用压线片（8）固定好。将机器完全插入到后挡板上，用2个埋头螺钉固定好。
c) 明线从上安装
把机器背面中上部的导线出口处掰开。把安装板（2）固定好后（参见图C）把安装板上的明线向下经后挡板（1）和经过孔穿出，然后由图B那样连接。
d) 明线从下安装
把后挡板（1）中下部的导线通过处（9）掰开。把安装板（2）固定好后（参见图C）把明线通过后挡板的孔穿出，然后由图B那样连接。
e) 带插头的电源线
把带插头的柔软的电源线与插座连接。把后挡板（1）中下部的导线通过处（9）掰开，后挡板从下推进安装板。插入接线柱（11）。把机器的电源线（5）的插头剪下，剥去电缆护层外皮，去除绝缘层，挤压芯线端套。把2个导线由同图C连接，用压线片（8）固定好，将机器完全插入到后挡板上，用2个埋头螺钉固定好。
机器安装完毕即可待用。
机器的使用
TT 1800和TTH 1800装有电子定时开关
TT 1800工作32秒后自动关机。
TTH 1800 E 工作4分钟后自动关机。
机器会自动关机
若红外线电子感应开关的传感器被覆盖（例如粘上了口香糖）机器内的线路板具有防止长时间运转的功能。
TT 1800 E 型机器工作4分钟后会自动关机
TTII 1800 E 型机器工作10分钟后会自动关机。
故障排除后烘干器即可使用。
STARMIX 烘发器的高度调整滑轨
外观漂亮坚固的STARMIX THH500/TTHH 1800高度调整滑轨（订货号190709）能方便地适应不同身高的人使用烘发器，特别是儿童和坐轮椅的残疾人。高度调节范围为40CM（红外线电子感应开关的有效距离最大为40CM）
清洗和保养
机器下端的进风滤网板（6）上会附着灰尘等污垢，可用吸尘器来清除，网格上附着的顽固污垢也可用刷子来清理。
安全提示
- 机器在通电前请检查铭牌上注明的电压是否与使用地的电压一致。铭牌在壳体的下端。
- 机器的保险丝最大为16A。
- 请注意，由于儿童不正确的使用机器，可能会造成事先无法预料的危险。
- 请把使用说明书交给其他使用者，让他们也了解其功能及使用方法。
- 原则上在所有清洗、维护和修理前，请切断电源。
