Gaminio tipas	Karšto oro rankų džiovintuvas
Prekės ženklas	Starmix
Modelis	TT 1800 E
Vardinė galia	1800 W
Šildymo galia	1700 W
Variklio galia	100 W
Oro srautas	38 l/s
Matmenys (I x G x A)	270 x 161 x 330 mm
Svoris (su sieniniu laikikliu)	3,2 kg
Maitinimas	Įleidžiamas lizdas arba fiksuotas prijungimas
Apsauga	16 A maks. saugiklis
Elektroninis laikmatis	Trukmė: 32 sekundės (modelis TT 1800 E: 4 minutės)
Artumo detektorius	Infraraudonųjų spindulių, bekontaktis
Perjungimo atstumas	Apie 15 cm (rankos)
Saugos išjungimas	Automatinis po 4 minučių, jei jutiklis užblokuotas
Saugos termostatas	Taip
Šiluminis saugiklis	Taip
Apsaugos nuo vagystės įtaisas	Integruotas į dengiamąją plokštę
Oro siurbimo grotelės	Valymas dulkių siurbliu arba šepetėliu
Montavimas	Sieninė tvirtinimo plokštė (su kaiščiais ir varžtais)
Pakuotės turinys	Prietaisas, kaiščiai, varžtai, tinklo spaustukas, antkakliai, saugos raktas, atsuktuvas, kvapo difuzorius
Standartai	CCA, IP 23, CE

Dažnai užduodami klausimai - TT 1800 E Starmix

Kaip sumontuoti rankų džiovintuvą TT 1800 E?

Įrengimą turi atlikti specializuotas technikas. Montavimo plokštė tvirtinama prie sienos naudojant pridedamus kaiščius ir varžtus. Tada prietaisas užslenkama ant plokštės ir prijungiama prie įleidžiamo lizdo arba fiksuotu prijungimu. Apsaugos nuo vagystės įtaisas užtikrina visumą.

Koks rekomenduojamas montavimo aukštis?

Montavimo aukštis turi atitikti saugos atstumus: bent 0,6 m nuo vonios ar dušo krašto ir 1,2 m nuo dušo galvučių. Paveikslėliai A, B arba C žinyne nurodo standartinius aukščius.

Kaip valyti ir prižiūrėti prietaisą?

Reguliariai valykite oro siurbimo groteles po prietaisu dulkių siurbliu (plokščiu antgaliu) arba šepetėliu, kad pašalintumėte pūkelius ir dulkes. Prieš valydami visada atjunkite maitinimą.

Kokia automatinio veikimo trukmė?

Modelio TT 1800 E elektroninis laikmatis nustatytas 4 minutėms. Prietaisas automatiškai išsijungia ciklo pabaigoje. Jei jutiklis užblokuotas, saugos išjungimas taip pat įvyksta po 4 minučių.

Ar rankų džiovintuvas veikia bekontaktiškai?

Taip, įjungimas vyksta bekontaktiškai per infraraudonųjų spindulių elektroninį artumo detektorių. Pakanka padėti rankas po grotelėmis maždaug 15 cm atstumu, kad suveiktų džiovinimas.

Kokios svarbios saugos priemonės?

Patikrinkite, ar įtampa atitinka jūsų namų tinklą (žr. vardinę plokštelę). Naudokite maks. 16 A saugiklį. Prieš bet kokią priežiūrą visada atjunkite prietaisą. Laikykitės saugos atstumų nuo vandens.

Ar galiu naudoti kvapo difuzorių?

Taip, modelis TT 1800 E yra suderinamas su pridedamu kvapo difuzoriumi. Jis leidžia skleisti malonų kvapą. Kvapo kasetė dedama į difuzorių.

Ką daryti gedimo ar netikėto sustojimo atveju?

Jei prietaisas sustoja po 4 minučių (arba 10 min modeliui TTH), patikrinkite, ar jutiklis nėra užblokuotas (pvz., kramtomoji guma). Išvalykite oro siurbimo groteles. Jei problema išlieka, kreipkitės į specializuotą techniką.

Ar prietaisas tinka vaikams?

Taip, artumo detektorius palengvina bekontaktį naudojimą. Plaukų džiovintuvams pasirenkamas aukščio reguliavimas (Starmix THH500) leidžia pritaikyti prietaisą vaikų ar neįgaliųjų vežimėliuose esančių asmenų ūgiui.

Kur galiu rasti atsargines dalis?

Žinyne nurodytas atsarginių dalių sąrašas. Peržiūrėkite vadovą arba susisiekite su Starmix technine pagalba, kad užsakytumėte dalis, pvz., variklį, šildytuvą ar dengiamąją plokštę.

NAUDOJIMO INSTRUKCIJA TT 1800 E Starmix

Darbo saugos instrukcijos

Drošības attālumi

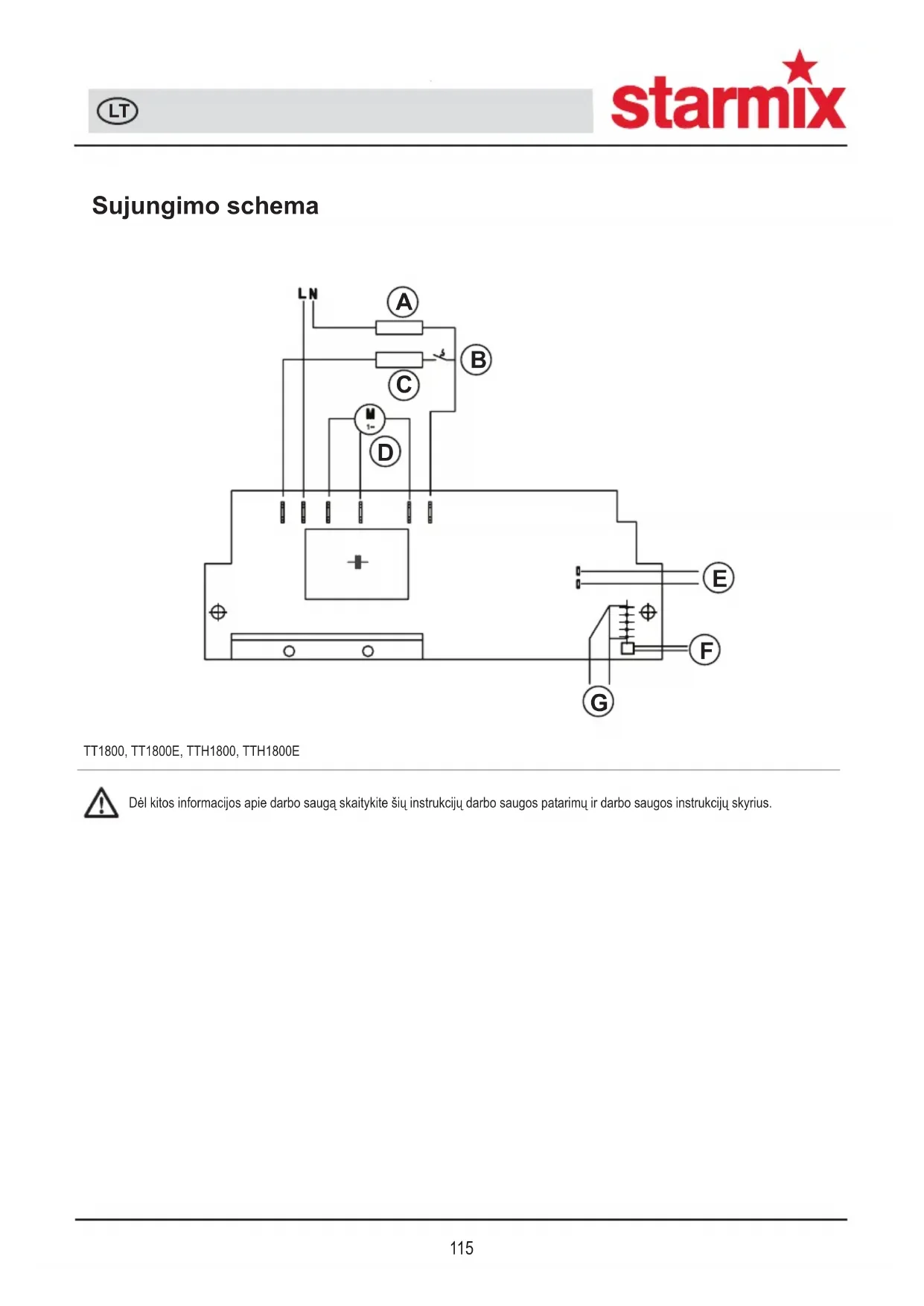

A	Terminiai apsauginiai prietaisai	H	Pagalbinės funkcijos „ljungti deguonį/kvapa* išjungimas	3	maitinimo lizdas	10	jungiamasis laidas/mon-tavimas
B	Termojungiklis I Aktyvintas deguonis - generatorius / solenoidas			4	Užprogramuota gedimo vieta	11	maitinimo gnybtas
C	Šildymas X vonia 5 prijungimo įranga 12 tvirtinimo skylės		TT1800-EO/-ED
D	Variklis	Y	dušo vonia	6	oro įsiurbimo grotelės	13	kvapo modulis
E	Mikrojungiklis TT1800, TTH1800	Z	dušo galvutė	7	uždari elektros laidai	14	oro išėjimo grotelės
F	Šviesos diodas (LED) TT1800E	1	korpuso paviršius/apsaugos nuo vagysčių prietaisas	8	įtampos nuleidimo gnybtas
G	Aproksimacijos elektronika TT(H)1800EO, EF, E	2	montavimo plokštė/kronšteinas	9	kabelio įvedimo anga

LV

Dėl kitos informacijos apie darbo saugą skaitykite šių instrukciju darbo saugos patarimų ir darbo saugos instrukciju skyrius.

Šias instrukcijas pateikiame, kad galétumète greitai ir nuosekliai susipažinti su savo naujuoju prietaisu.

• Prieš pradėdami eksploatuoti šį prietaisą, atidžiai perskaitykite visas šias instrukcijas. Jose pateikiama svarbi informacija dėl saugos, eksploatacijos, techninės priežiūros ir sunaikinimo.
• Skaitydami šias instrukcijas, susipažinsite su savo naujuoju prietaisu ir jo skirtingomis funkcijomis.
• Isidėmėkite visus patarimus, susijusius su teisingu prietaiso veikimu ir eksploatacija. Taip jį paruošite darbui ir užtikrinsite ilga jo naudojima.
• Ypač kruopščiai isidémėkite instrukcijas dėl darbo saugos ir saugos. Jos padės išvengti nelaimingų atsitikimų ir apsaugos prietaisą nuo gedimų.
• Saugokite šias instrukcijas, nes jų gali prireikti ir vėliau.

Šis prietaisas atitinka pripažintas elektros prietaisų technologijos taisykles ir atitinkamus saugos reikalavimus. Gamintojas neatsako už žalą, patirtą dėl prietaiso naudojimo ne pagal jo paskirtį arba dėl netinkamos jo eksploatacijos.

Tiekiama komplektacija

1 plauku ir (arba) ranku džiovintuvas
4 kaiščiai
4 medsraigčiai su pusapvalėmis galvutėmis
1 gnybtas
2 apsauginės plokštės savaime pjaunantys sraigtai
2 įtampos nutekėjimo gnybtai
4 įtampos nutekėjimo gnybtų tvirtinimo varžtai
1Sicherheitsschlüssel
1 atsuktuvas (su TT 1800 E)
1 kvapo modulis

Techniniai duomenysCCA IP 23		Šilto oro rankų džiovintuvas Šilto oro plaukų džiovintuvas
		TT 1800 TT	1800E TT 1800Eaktyvintasdeguonis	TT 1800Ekvapas	TTH1800 TTH	1800E
Nominalioji įtampa 1800 vatų X X X X X X
Šildymo galia 1700 vatų X X X X X
Variklio galia 100 vatų X X X X X
Oro srovė 38 l/s X X X X X X
Prietaiso matmenys B 270, T 161, H 330 mm
Svoris su kronšteinu	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Prietaiso charakteristikos	Šilto oro rankų džiovintuvas Šilto oro plaukų džiovintuvas
	TT 1800 TT	1800E TT	1800E aktyvintas deguonis	TT 1800E kvapas	TTH1800	TTH1800E
Elektroninis tiesioginis perjungiklis su laiko rele: prietaiso veikimo trukmė jį išjungus 32 s..	X
Elektroninis tiesioginis perjungiklis su laiko rele: prietaiso veikimo trukmė jį išjungus 4 min.					X
Elektroninis bekontaktuos jungiklis		X	X	X		X
Apsauginis – maitinimo kištukas – prijungimas	X	X	X	X	X	X
Elektroninė apsauga – temperatūros ribotuvas	X	X	X	X	X	X
Termo – lydusis saugiklis	X	X	X	X	X	X
Daviklis – avarinis išjungimas		X	X (4min)	X (4min)		X (10min)
Įmontuota tvirtinimo plokštė	X	X	X	X	X	X
Apsauga nuo vagysčių – gaubtas	X	X	X	X	X	X
Įsiurbiamo oro padavimo grotelės	X	X	X	X	X	X
Aktyvintas deguonis
Kvapo kasetės				X
Apžvietimas šviesos diodu (LED)		X	X	X

Montavimo instrukcijos

Prietaisą sumontuoti turi kvalifikuotas specialistas, taip bus užtikrinta, kad prietaisas surinktas laikantis visų saugos taisyklių ir reikalavimų. Jei prietaisas montuojamas vonioje arba dušo kambaryje, jis turi būti montuojamas laikantis nurodytų saugos atstumų (0,6 m iki dušo kabinos ir (arba) vonios krašto bei 1,2 m iki dušo galvutės).

Surinkimo eiliškumas

Lengvos techninės priežiūros koncepcija

TT1800 montavimo sistema suteikia galimybę tvirtinti lengvai techniškai prižiūrimą įrenginį ant sienos jo neatidarius. Praktiškai mes prietaisą skirstome į dvi dalis: elektrikas sumontuoja maitinimo lizdą (arba fiksuotą jungtį), pritvirtina varžtais montavimo plokštę, pakabina paruoštą eksploatuoti prietaisą, ikiša į maitinimo lizdą maitinimo kištuką (arba uždaro), prisuka varžtais apsaugos nuo vagysčių gaubtą ir viskas baigta. Paprasčiau nebūna!

1. (Neprisuktą varżtais) gaubtą [1] patraukite nuo prietaiso žemyn. Montavimo plokštė [2], ikišama i užpakalinę prietaiso dalį, taip pat panašiai nuimama traukiant ją žemyn.
2. Nustatę prietaiso tvirtinimo vieta, išgrężkite 4 tvirtinimo angas [12] kartu su tvirtinimo plokšte [2] (8 mm ∅), praděkite nuo kaiščių ir prisukite medvaržčiais A, kurie yra montavimo plokštės komplekte. Patariame prietaisą montuoti aukštyje, kuris nurodytas A, B arba C pav., ant tvirto priedo, tvirtinamo būtinai ant kietos sienos.
3. Galima jungti 5 toliau aprašytais būdais.
   a) Montuoti ant jrengto maitinimo lizdo. Viršutinės gaubto dalies [1] nereikia. Nuimkite ją ties nuėmimo dalimi [4]. Pritvirtinę montavimo plokštę [2], žr. B pav., prietaisą užstumkite ant jos iš viršaus, jo maitinimo kištuką ikiškite i maitinimo lizdą [3] ir tada stumkite prietaisą iki pat galo žemyn. Gaubtą priveržkite 2 savaiminio pjovimo varžtais.
   b) Uždari elektros laidai Prijunkite (išskyrus maitinimo lizda) prie uždarų elektros laidų [7], montuojamų sienoje. Tvirtinimo plokštę [2] prisukti prie sienos, žr. C pav. Viršutinę plokštę (gaubta) įstumkite iš apačios į montavimo plokštę ir nuveskite iš sienos einančius elektros laidus link viršutinės plokštės. Pritvirtinkite maitinimo gnybtą [11]. Nupjaukite maitinimo kištuką [5], atskirkite jungiamojo gabelio laidus. Abieju jungiamųjų maitinimo kabelio laidus sujunkite, kaip nurodyta C pav. Atkreipkite dėmesį, kad teisingai sujunktumėte L (rudą) ir N (mėlyna) laidus. Pritvirtinkite ir apsaugokite įrenginio maitinimo kabelį su įtampos nuleidimo gnybtu [8]. Prietaisą užstumkite iki galo ant viršutinės plokštės ir prisukite 2 savaiminio pjovimo varžtais.
   c) Tvirtinimas iš viršaus. Šiuo atveju prietaisas tvirtinamas užpakalinėje jo dalyje virš viduriniosios linijos. Pritvirtinę montavimo plokštę [2], kaip parodyta C pav., uždėkite prietaisą ant montavimo plokštės po gaubtu [1]. Toliau prietaisas sujungiamas, kaip parodyta B pav., ir aprašyta 2 skyriuje.
   d) Tvirtinimas iš apačios. Šiuo atveju prietaisas tvirtinamas ant viršutinės plokštės [1] žemiau viduriniosios linijos [9]. Pritvirtinę montavimo plokštę [2], kaip parodyta C pav., perkišdami laidus per viršutinėje plokštėje esančią skylę. Toliau prietaisas sujungiamas, kaip

parodyta B pav., ir aprašyta 2 skyriuje.

e) Maitinimo kabelis su kištuku. Jungimas su lanksčiuoju maitinimo kabeliu su kištuku i maitinimo lizda. Šiuo atveju prietaisas tvirtinamas ant viršutinės plokštės [1] žemiau viduriniosios linijos [9]. Ikiškite viršutinę plokštę (gaubta) iš apačios i montavimo plokštę. Pritvirtinkite maitinimo gnybta [11]. Nupjaukite maitinimo kištuką [5], atskirkite jungiamojo gabelio laidus. Jungiamajį laidą su kištuku reikia apdoroti tuo pačiu būdu ir perkišti per apsauginę plokštę (viršutinę). Abu kabelius sujungti, kaip parodyta C pav., bei pritvirtinti ir apsaugoti įtampos nuleidimo gnybtu [8]. Prietaisą užstumkite iki galo ant viršutinės plokštės ir prisukite 2 savaiminio pjovimo varžtais.

Dabar prietaisą galima eksploatuoti.

Jungimo galimybès

Kai yra TT 1800 ir TTH 1800 elektroninis tiesioginis išjungiklis su laikmačiu. TT 1800 prietaisas išsijungia po 32 s, TT 1800 E prietaisas – po 4 min.

Prietaisas išsijungia automatiškai.

TT 1800 E, TTH 1800 E aktyvintas deguonis / kvapas, TTH1800 E

Prietaisas jungiamas neprisilietus per infraraudonuju spindulių įrenginį.

ljungimo atstumas (atstumas nuo įrenginio apatinio krašto iki rankų ir (arba) galvos) TT 1800 prietaisui yra maždaug 15 cm, o TTH 1800 E prietaisui – maždaug 40 cm. Įsijungimo atstumo jautrumą gali pakeisti elektrikas.

Daviklis – avarinis išjungimas

TT 1800 E, TTH 1800 E

Imontuota elektronika apsaugo prietaisą, kad jis nepertraukiamai neveiktų, kai išimamas infraraudonųjų spindulių įrenginys.

TT 1800 E-modelis išsijungia po 4 min., o TTH 1800 E-modelis – po 10 min. Pašalinus trukdžių šaltinį, džiovintuvus vėl galima eksploatuoti.

„Starmix“ plauku džiovintuvu aukščio reguliavimas

„Starmix“ aukščio reguliatorius THH500 / TTHH1800 užsakymo Nr. 19 07 09 suteikia galimybę nustatyti plaukų džiovintuvo aukštį ir pritaikyti jį prie savo kūno. Tai ypač naudinga vaikams ir vežimėliuose sėdintiems invalidams, naudojantiems plaukų džiovintuvą Kaip alternatyva aukščio reguliatoriui galite sumontuoti du plaukų džiovintuvus skirtingame 40 cm atstumų aukštyje (didžiausias atstumas iki infraraudonųjų spindulių įrenginio yra 40 cm).

Valymas ir priežiūra

Oro įsiurbimo groteles [6], jei jos apsineša dulkėmis ir jei būtina, galima nusiurbti siurbliu. Prilipusius prie grotelių nešvarumus galima nuvalyti šepečiu.

Darbo saugos instrukcijos

• Prieš ijungdami prietaisą, patikrinkite, ar ant prietaiso informacinės lentelės nurodyta įtampa atitinka jūsų maitinimo šaltinio įtampa. Prietaiso informacinę lentelę rasite ant jo korpuso
• Prietaisas sumontuotas su didžiausia 16 A apsauga.
• Isidémékite, kad montuojant elektrinius prietaisas, gali iškilti grėsmė, nuo kurios negali apsisaugoti vaikai.
• Šias instrukcijas perduokite ir kitiems prietaiso naudotojams, kad galėtų susipažinti su visomis jo funkcijomis ir instrukcijomis.
• Remontuodami ir valydami oro groteles, prietaisą išjunkite iš maitinimo lizdo.

Slēgumu shēmas

d) Apdares vads no apakšas

Atsarginių dalių katalogas

Rezerves detalu saraksts
