Tipo de producto	Secamanos de aire caliente
Marca	Starmix
Modelo	TT 1800 E
Potencia nominal	1800 W
Potencia de calefacción	1700 W
Potencia del motor	100 W
Caudal de aire	38 l/s
Dimensiones (L x P x A)	270 x 161 x 330 mm
Peso (con soporte de pared)	3,2 kg
Alimentación	Toma empotrada o conexión fija
Protección	Fusible 16 A máx.
Temporizador electrónico	Duración: 32 segundos (modelo TT 1800 E: 4 minutos)
Detector de proximidad	Infrarrojo, sin contacto
Distancia de conmutación	Aproximadamente 15 cm (manos)
Parada de seguridad	Automática después de 4 minutos si el sensor está obstruido
Termostato de seguridad	Sí
Fusible térmico	Sí
Dispositivo antirrobo	Integrado en la placa de cubierta
Rejilla de aspiración de aire	Limpieza con aspiradora o cepillo
Instalación	Placa de montaje mural (tacos y tornillos incluidos)
Contenido del embalaje	Aparato, tacos, tornillos, pinza de red, bridas, llave de seguridad, destornillador, difusor de perfume
Normas	CCA, IP 23, CE

Preguntas frecuentes - TT 1800 E Starmix

¿Cómo instalar el secamanos TT 1800 E?

La instalación debe ser realizada por un técnico especializado. La placa de montaje se fija a la pared con los tacos y tornillos incluidos. El aparato se desliza luego sobre la placa y se conecta a una toma empotrada o mediante conexión fija. Un dispositivo antirrobo asegura el conjunto.

¿Cuál es la altura de montaje recomendada?

La altura de colocación debe respetar las distancias de seguridad: al menos 0,6 m del borde de una bañera o ducha y 1,2 m de los rociadores de ducha. Las figuras A, B o C del manual indican las alturas estándar.

¿Cómo limpiar y mantener el aparato?

Limpie regularmente la rejilla de aspiración de aire debajo del aparato con una aspiradora (boquilla plana) o un cepillo para eliminar pelusas y polvo. Desconecte siempre la alimentación antes de la limpieza.

¿Cuál es la duración de funcionamiento automático?

Para el modelo TT 1800 E, el temporizador electrónico está ajustado a 4 minutos. El aparato se apaga automáticamente al final del ciclo. En caso de obstrucción del sensor, también se produce una parada de seguridad después de 4 minutos.

¿El secamanos funciona sin contacto?

Sí, el encendido se realiza sin contacto mediante un detector electrónico de proximidad por infrarrojos. Basta con colocar las manos debajo de la rejilla a unos 15 cm para activar el secado.

¿Cuáles son las precauciones de seguridad importantes?

Verifique que el voltaje corresponda al de su hogar (ver placa de características). Use un fusible de 16 A máx. Desconecte siempre el aparato antes de cualquier intervención. Respete las distancias de seguridad con respecto al agua.

¿Puedo usar el difusor de perfume?

Sí, el modelo TT 1800 E es compatible con un difusor de perfume incluido. Este permite difundir un aroma agradable. El cartucho de perfume se coloca en el difusor.

¿Qué hacer en caso de mal funcionamiento o parada imprevista?

Si el aparato se detiene después de 4 minutos (o 10 min para TTH), verifique que el sensor no esté obstruido (ej. chicle). Limpie la rejilla de aspiración. Si el problema persiste, contacte a un técnico especializado.

¿El aparato es adecuado para niños?

Sí, el detector de proximidad facilita el uso sin contacto. Para los secadores de pelo, un ajuste de altura opcional (Starmix THH500) permite adaptar el aparato a la altura de los niños o personas en silla de ruedas.

¿Dónde puedo encontrar piezas de repuesto?

El manual menciona una lista de piezas de repuesto. Consulte el manual o comuníquese con el servicio postventa de Starmix para pedir piezas como el motor, la calefacción o la placa de cubierta.

MANUAL DE USUARIO TT 1800 E Starmix

Distancias de seguridad

A	Termofusible	H	Desconexión de función adicional Oxígeno activo/perfume	3	Caja de conexión empotrada	10 Cable de conexión/instalación
B	Interruptor térmico	I	Generador de oxígeno activo/elevador magnético TT1800-EO/-ED	4	Punto de ruptura	11 Terminal de red
C	Calefactor	X	bañera	5	Cable eléctrico del aparato	12 Orificios de fijación
D	Motor	Y	plato de ducha	6	Rejilla de aspiración de aire	13 Unidad insertable de perfume
E	Microinterruptor TT1800, TTH1800	Z	alcachofa de ducha	7	Cable eléctrico empotrado	14 Rejilla de salida de aire
F	LED TT1800E	1	Superficie de la carcasa/seguro antirrobo	8	Abrazadera de descarga de tracción
G	Sistema electrónico de detección de proximidad TT(H)1800EO, EF, E	2	Soporte de montaje/soporte de pared	9	Conducto para paso de cable

P

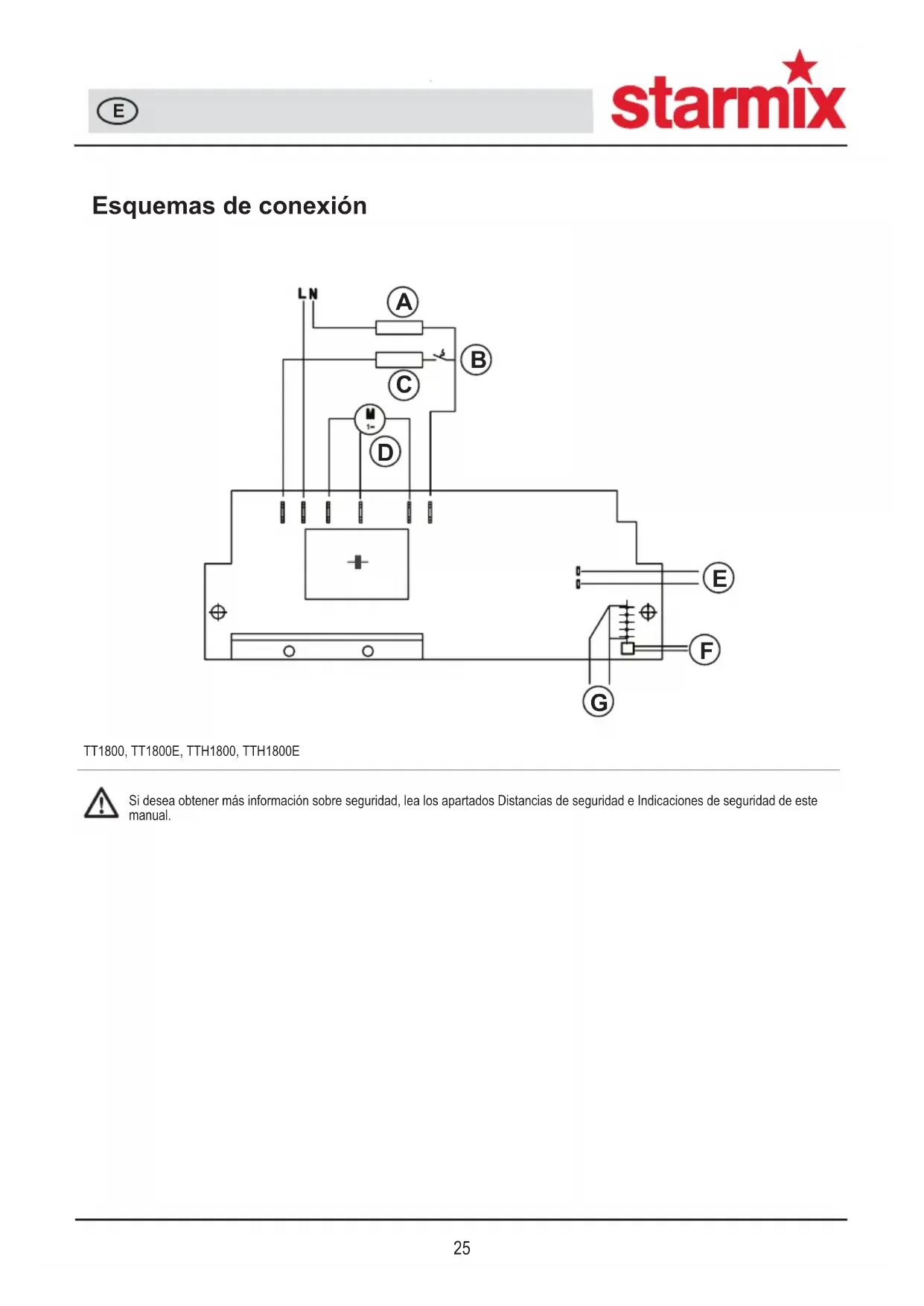

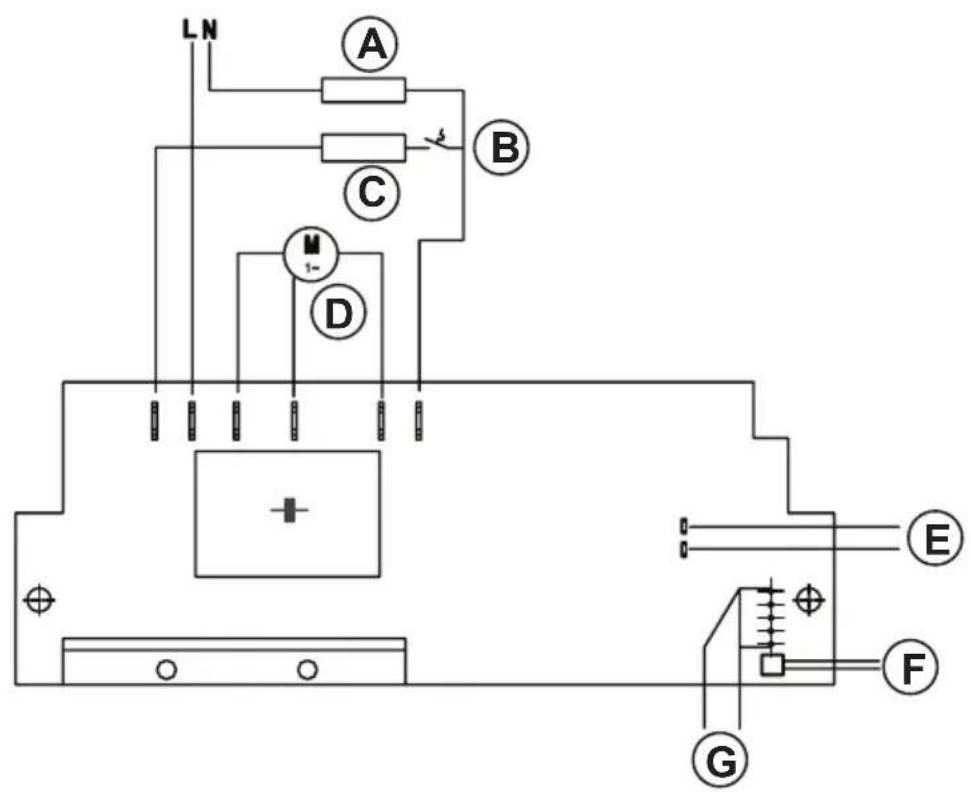

Esquemas de conexión

Si desea obtener más información sobre seguridad, lea los apartados Distancias de seguridad e Indicaciones de seguridad de este manual.

Hemos elaborado este manual de instrucciones para que se familiarice rápidamente con su nuevo aparato.

• Lea con atención todo el manual antes de poner en funcionamiento el aparato. Le proporcionará información esencial acerca de su seguridad, el modo de empleo, el mantenimiento y la eliminación de residuos.
• Siga el orden de este manual de instrucciones para familiarizarse con su nuevo aparato y sus diferentes funciones.
• Tenga en cuenta todas las indicaciones y las explicaciones que se refieren al correcto manejo y a una manipulación adecuada. De ese modo obtendrá disponibilidad operativa constante y una larga vida útil de su aparato.
• Se deben tener especialmente en cuenta las indicaciones que afecten a la seguridad. Le ayudarán a prevenir accidentes y protegerán a su aparato de posibles daños.
• Guarde el manual de instrucciones, puede que le resulte útil más adelante.

Este aparato cumple la normativa técnica reconocida y las disposiciones de seguridad pertinentes para aparatos eléctricos. El fabricante no se hace responsable de cualquier daño derivado de un uso no previsto o un manejo inadecuado.

Volumen de suministro

1 secador de manos o cabello
4 tacos
4 tirafondos de cabeza redonda
1 terminal de red
2 tornillos avellanados para chapa para la cubierta
2 abrazaderas de descarga de tracción
4 tornillos roscachapa alomados para las abrazaderas de descarga de tracción
1 llave de seguridad
1 destornillador (para el modelo TT 1800 E)
1 unidad insertable de perfume

Características del equipamiento	Secadora de manos por aire caliente				Secador de cabello por aire caliente
	TT 1800	TT 1800E	TT 1800E oxígenoactivo	TT 1800E perfume	TTH1800	TTH1800E
Temporizador electrónico de corto recorrido: duración del interruptor 32 segundos.	X
Temporizador electrónico de corto recorrido: duración del interruptor 4 minutos.					X
Interruptor de proximidad electrónico		X	X	X		X
Conexión de enchufe para red de alimentación de seguridad	X	XXX	X		X
Limitador de temperatura de seguridad electrónico	X	XXX	X		X
Termofusible	X	X	X	X	X	X
Desconexión de seguridad del sensor		X	X(4minutos)	X(4minutos)		X(10minutos)
Soporte de montaje integrado	X	X	X	X	X	X
Seguro antirrobo mediante cubierta	X	X	X	X	X	X
Rejilla de entrada de aire apta para aspirador	X	X	X	X	X	X
Oxígeno activo
Cartuchos de dispensador de perfume				X
Iluminación de LED		XXX

Instrucciones de montaje

Se debe encargar el montaje a un especialista a fin de asegurarse de que el aparato se conecta cumpliendo las normas de seguridad. En los cuartos cerrados con duchas y bañeras no se debe instalar el aparato dentro de las áreas de seguridad establecidas por las normas de la VDE (0,6 m alrededor de los límites de la ducha o la bañera y 1,2 m de las alcachofas de ducha).

Orden de montaje

Concepto de montaje que facilita el mantenimiento

El sistema de montaje del TT1800 permite una sencilla instalación en la pared con fácil acceso para el mantenimiento del aparato, sin necesidad de abrirlo. Se ha dividido el aparato de manera práctica en dos componentes: el instalador coloca una caja de conexión (o una toma de conexión fija), atornilla el soporte de montaje, desliza el aparato listo para el funcionamiento colocándolo sobre el soporte, enchufa el conector a la red (o lo conecta), atornilla el seguro antirrobo, y ya está listo. ¡No puede ser más fácil!

1. Extraiga la cubierta del aparato (sin atornillar) [1] estirando hacia abajo. Extraiga el soporte de montaje introducido por la parte trasera del aparato [2] estirando también hacia abajo.
2. Una vez decidido el lugar donde se va a instalar el aparato, marque los cuatro orificios de fijación [12] utilizando el soporte de montaje como plantilla [2], taladre los orificios (8 mm ∅), introduzca los tacos y fije el soporte de montaje con los tirafondos de cabeza redonda A que se adjuntan. Recomendamos que la instalación se realice a una altura conforme a la fig. A, B o C. Debe quedar garantizada una fijación sólida a una pared maciza.
3. Existen las 5 opciones de conexión que se describen a continuación.
   a) Instalación a través de una caja de conexión empotrada. No será necesaria la parte superior de la cubierta [1]. Rómpala por el punto de ruptura marcado [4]. Tras fijar el soporte de montaje [2] conforme a la fig. B, introduzca el aparato desde arriba sobre el soporte, enchufe el conector a la caja de conexión [3] y deslice el aparato completamente hasta abajo. Fije la cubierta con los 2 tornillos avellanados para chapa que se adjuntan.
   b) Cable eléctrico empotrado. Conexión a través de un cable eléctrico empotrado (en lugar de la caja de conexión) que sale desde la pared [7]. Fije el soporte de montaje [2] a la pared conforme a la fig. C. Deslice la cubierta introduciéndola desde abajo en el soporte de montaje y haga pasar el cable que sale de la pared a través del orificio de la cubierta. Coloque el terminal de red [11] que se adjunta. Corte el conector de la punta del cable de conexión [5] del aparato, coloque un apantallamiento para el cable, aíselelo y aplaste las virolas de cable. Conecte ambos cables como se indica en la fig. C. Preste atención a que la conexión de L (marrón) y N (azul) sea correcta. Asegure el cable de conexión del aparato con la abrazadera de descarga de tracción [8] que se adjunta. Deslice el aparato completamente hasta abajo sobre la cubierta y atornille los 2 tornillos avellanados para chapa que se adjuntan.
   c) Cable de montaje sobre revoque desde arriba. Para ello, rompa el conducto previsto para paso de cable que se encuentra en la parte posterior del aparato, arriba en el centro.

Tras fijar el soporte de montaje [2] conforme a la fig. C, pase el cable de montaje sobre revoque por encima del soporte de montaje hacia abajo, por debajo de la cubierta [1] y a través de la abertura. La posterior conexión se realiza como se describe en el apartado B, 2° párrafo.

d) Cable de montaje sobre revoque desde abajo. Para ello, rompa el conducto previsto para paso de cable [9] que se encuentra en la cubierta [1], abajo, en el centro. Tras fijar el soporte de montaje [2] conforme a la fig. C, pase el cable de montaje sobre revoque por la abertura de la cubierta. La posterior conexión se realiza como se describe en el apartado B, 2º párrafo.

e) Cable de conexión con conector. Conexión a una caja de conexión que se encuentre cerca con un cable flexible con conector. Para ello, rompa el conducto existente para paso de cable [9] que se encuentra en la cubierta [1], abajo, en el centro. Introduzca la cubierta desde abajo en el soporte de montaje. Coloque el terminal de red [11] que se adjunta. Corte el conector de la punta del cable de conexión [5] del aparato, coloque un apantallamiento para el cable, aíselo y aplaste las virolas de cable. Confeccione del mismo modo el cable de conexión con conector y páselo por la abertura de la cubierta. Conecte ambos cables como se indica en la fig. C y asegúrelos con las abrazaderas de descarga de tracción [8] que se adjuntan. Deslice el aparato completa-mente hasta abajo sobre la cubierta y atornille los 2 tornillos avellanados para chapa que se adjuntan.

Los aparatos estarán ya listos para el funcionamiento.

Opciones de conexión

En los modelos TT 1800 y TTH 1800, accione el temporizador electrónico de breve recorrido. Duración del interruptor en TT 1800 32 segundos, en TT 1800 E 4 minutos.

Los aparatos se desconectan automáticamente.

Estos aparatos se conectan por medio de un sistema electrónico de proximidad por infrarrojos sin contacto.

La distancia de conexión (distancia entre el borde inferior del aparato y las manos o la cabeza) es de aprox. 15 cm en el TT 1800 y aprox. 40 cm en el TTH 1800 E. El instalador especializado puede variar la sensibilidad de conexión.

Desconexión de seguridad del sensor

TT 1800 E, TTH 1800 E

El sistema electrónico integrado impide un funcionamiento continuo en caso de que se cubra el interruptor de proximidad por infrarrojos, por ejemplo a causa de vandalismo con goma de mascar.

Los modelos TT 1800 E se desconectan al cabo de 4 minutos y los modelos TTH 1800 E al cabo de 10 minutos. Una vez eliminada la fuente de avería, los secadores vuelven a estar listos para el funcionamiento.

Regulador de altura para el secador de cabello Starmix

El sólido regulador de altura Starmix THH500 / TTHH1800 de atractivo diseño, con n° de ref. 19 07 09, permite adaptar el secador de cabello de forma continua y personalizada a la altura de cada persona. De este modo se facilita el secado de cabello, especialmente en el caso de los niños y las personas en sillas de ruedas. Como alternativa al regulador de altura, puede instalar dos secadores de cabello con una diferencia de altura de 40 cm (el alcance máx. del interruptor de proximidad electrónico por infrarrojos es de 40 cm).

Limpieza y conservación

Pase el aspirador por la rejilla de aspiración de aire [6] situada en la parte inferior del aparato para limpiarla de pelusas y polvo, si es necesario con una boquilla para juntas. Retire con un cepillo la suciedad que quede pegada a la rejilla..

Indicaciones de seguridad

• Antes de conectar el aparato, compruebe si la tensión indicada en la placa de características coincide con la de la red. La placa de características se encuentra en la parte inferior de la carcasa
• Coloque fusibles como máx. de 16 A para el aparato.
• Tenga en cuenta que el manejo inadecuado de aparatos eléctricos puede provocar peligros que posiblemente no sean detectados por los niños.
• Entregue estas instrucciones de uso a los demás usuarios del aparato para que puedan informarse de todas las funciones e indicaciones pertinentes.
• Desconecte siempre la tensión del cable de red antes de cualquier intervención en el aparato y de su limpieza.

Lista de piezas de repuesto
