Ürün Tipi	Sıcak havalı el kurutma makinesi
Marka	Starmix
Model	TT 1800 E
Nominal Güç	1800 W
Isıtma Gücü	1700 W
Motor Gücü	100 W
Hava Akışı	38 l/s
Boyutlar (G x D x Y)	270 x 161 x 330 mm
Ağırlık (duvar aparatı ile)	3,2 kg
Besleme	Ankastre priz veya sabit bağlantı
Koruma	Sigorta maks. 16 A
Elektronik Zamanlayıcı	Süre: 32 saniye (TT 1800 E modeli: 4 dakika)
Yakınlık Dedektörü	Kızılötesi, temassız
Anahtarlama Mesafesi	Yaklaşık 15 cm (eller)
Güvenlik Durdurma	Sensör tıkanırsa 4 dakika sonra otomatik
Güvenlik Termostatı	Evet
Termal Sigorta	Evet
Hırsızlık Önleme Cihazı	Kapak plakasına entegre
Hava Emiş Izgarası	Elektrik süpürgesi veya fırça ile temizlik
Kurulum	Duvar montaj plakası (dübel ve vidalar dahil)
Paket İçeriği	Cihaz, dübeller, vidalar, şebeke pensesi, kelepçeler, güvenlik anahtarı, tornavida, parfüm difüzörü
Standartlar	CCA, IP 23, CE

Sık sorulan sorular - TT 1800 E Starmix

TT 1800 E el kurutma makinesi nasıl kurulur?

Kurulum uzman bir teknisyen tarafından yapılmalıdır. Montaj plakası, verilen dübel ve vidalarla duvara sabitlenir. Cihaz daha sonra plakaya kaydırılır ve ankastre prize veya sabit bağlantıya bağlanır. Hırsızlık önleme cihazı tüm üniteyi güvence altına alır.

Önerilen montaj yüksekliği nedir?

Montaj yüksekliği, güvenlik mesafelerine uymalıdır: küvet veya duş kenarından en az 0,6 m ve duş başlıklarından 1,2 m. Kılavuzdaki A, B veya C şekilleri standart yükseklikleri gösterir.

Cihaz nasıl temizlenir ve bakımı yapılır?

Cihazın altındaki hava emiş ızgarasını, tüy ve tozları temizlemek için düzenli olarak bir elektrikli süpürge (düz başlık) veya fırça ile temizleyin. Temizlikten önce daima güç kaynağını fişten çekin.

Otomatik çalışma süresi nedir?

TT 1800 E modeli için elektronik zamanlayıcı 4 dakikaya ayarlanmıştır. Cihaz çevrim sonunda otomatik olarak kapanır. Sensör tıkanması durumunda, 4 dakika sonra bir güvenlik durdurması devreye girer.

El kurutma makinesi temassız çalışır mı?

Evet, çalıştırma, kızılötesi elektronik yakınlık dedektörü ile temassız olarak yapılır. Kurutmayı başlatmak için ellerinizi ızgaranın altına yaklaşık 15 cm mesafede yerleştirmeniz yeterlidir.

Önemli güvenlik önlemleri nelerdir?

Gerilimin evinizdekiyle uyumlu olduğunu kontrol edin (bkz. etiket). Maks. 16 A sigorta kullanın. Herhangi bir müdahaleden önce cihazın fişini çekin. Suya göre güvenlik mesafelerine uyun.

Parfüm difüzörünü kullanabilir miyim?

Evet, TT 1800 E modeli, birlikte verilen parfüm difüzörü ile uyumludur. Bu, hoş bir koku yayılmasını sağlar. Parfüm kartuşu difüzöre yerleştirilir.

Arıza veya istenmeyen duruş durumunda ne yapmalı?

Cihaz 4 dakika sonra durursa (TTH için 10 dakika), sensörün tıkalı olmadığını kontrol edin (ör. sakız). Emiş ızgarasını temizleyin. Sorun devam ederse, uzman bir teknisyenle iletişime geçin.

Cihaz çocuklar için uygun mu?

Evet, yakınlık dedektörü temassız kullanımı kolaylaştırır. Saç kurutma makineleri için isteğe bağlı bir yükseklik ayarı (Starmix THH500) cihazın çocukların veya tekerlekli sandalye kullanan kişilerin boyuna uyarlanmasını sağlar.

Yedek parçaları nerede bulabilirim?

Kılavuzda bir yedek parça listesi bulunmaktadır. Motor, ısıtıcı veya kapak plakası gibi parçaları sipariş etmek için kılavuza bakın veya Starmix satış sonrası servisi ile iletişime geçin.

KULLANIM KILAVUZU TT 1800 E Starmix

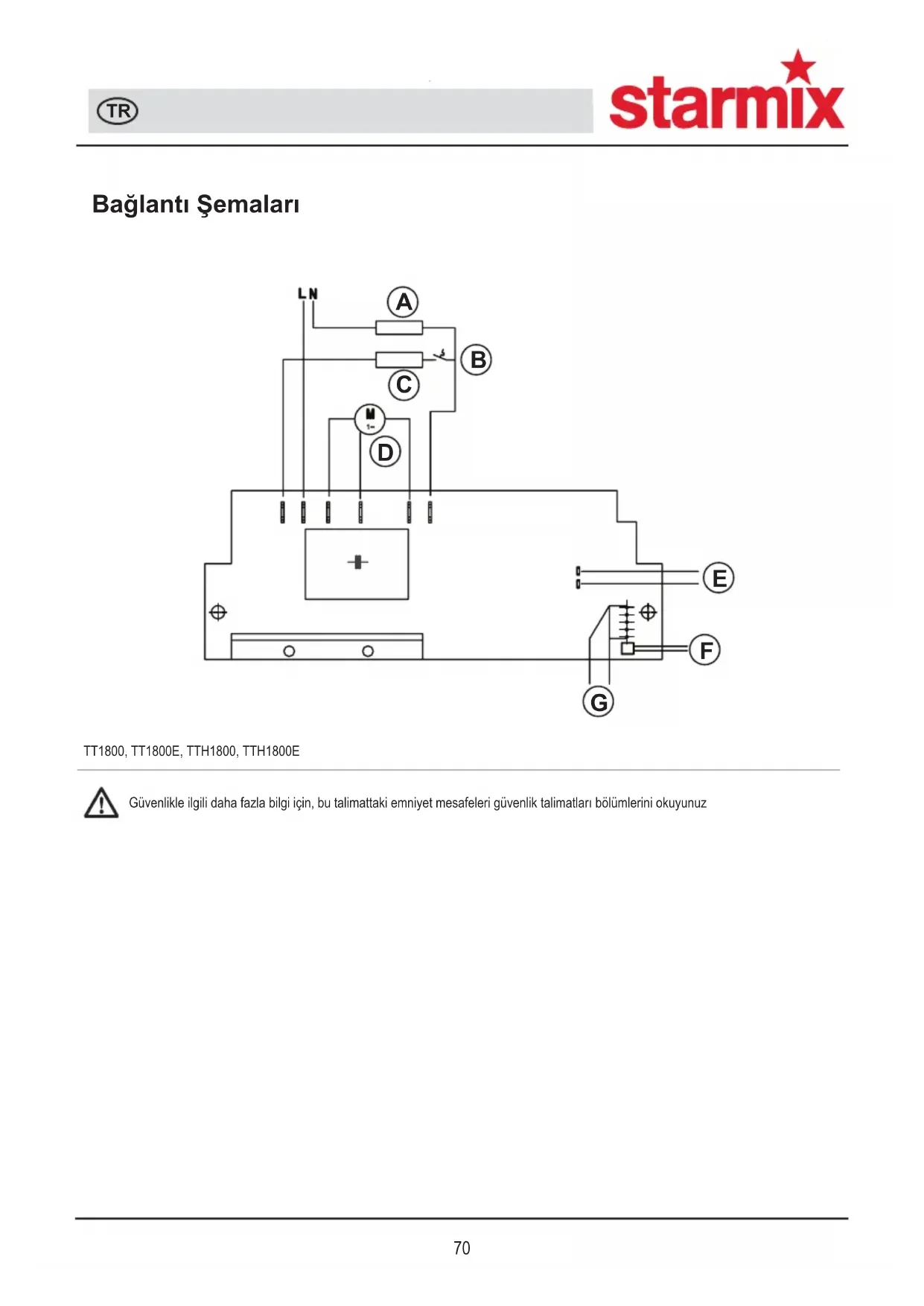

A	Termo Sigorta	H	Aktif Oksijen / Koku ilave fonksiyonu kapatama	3	Gömülü Priz	10	Bağlantı Hattı/Kurulum
B	Termo Şalter	I	Aktif Oksijen - Jeneratörü / Kaldırma Miknatisı TT1800-EO/-ED	4	Kırma Yeri	11	Şebeke Kelepçesi
C	Isitici	X	Küvet	5	Cihaz Bağlantı Hattı	12	Sabitleme Delikleri
D	Motor	Y	Duş küveti	6	Hava Emme Izgarası	13	Hava Giriş Yeri
E	Mikro Şalter TT1800, TTH1800	Z	Duş Başlığı	7	Gömmé Kablo	14	Hava Çıkış Izgarası
F	LED TT1800E	1	Muhafaza Tabanı/Hırsızlık Emniyeti	8	Gerginlik gevşetme Kelepçesi
G	Yaklaşma elektroniği TT(H)1800EO, EF, E	2	Montaj Levhası/Duvar Tutucu	9	Kablo Geçiş Kanalı

PL

Güvenlikle ilgili daha fazla bilgi için, bu talimattaki emniyet mesafeleri güvenlik talimatları bölümlerini okuyunuz

Yeni cihazınızı çabuk ve kapsamlı olarak tanıyabilmeniz için bu Kullanım Kılavuzunu hazırladık.

• Cihazınızı çalıştırmadan önce lütfen bu talimatları dikkatlice okuyunuz. Bunda güvenlik, kullanım, bakım ve atık işlemleri için bilgi notları bulunmaktadır.
• Bu Kullanma Kılavuzundaki sıraya göre yeni cihazınız ve onun cesitli fonksiyonları ile tanışınız.
• Doğru kullanım ve işlemlerin doğruluğu ile ilgili bilgi notlarına ve açıklamalara dikkat ediniz. Bu şekilde cihazınızın sürekli çalışabilirliliğini ve uzun ömürlü olmasını sağlarsınız.
• Özellikle güvenlik tedbirleri ile ilgili bilgi notlarına dikkat ediniz. Bunlar kazaları önlemeye, ve cihazınızı hasardan korumaya yardımcı olurlar.
• Kullanma Kilavuzunu saklayınız, bu size daha sonra da yararlı bir yardımcı olacaktır.

Bu cihaz kabul edilmiş teknik kurallar ve elektronik cihazlar ile ilgili güvenlik talimatlarına uygundur. Uretici Firma usulüne uygun olmayan kullanım veya yanlış kullanım nedeniyle oluşan hasarlardan sorumlu değildir.

Teslimat Kapsamı

1 Saç- veya El Kurutucusu
4 Dübel
4 Yarım yuvarlak başlı ağaç vidası
1 Şebeke ağı kelepçesi
2 Kapak levhası için gömme sac vidası
2 Gerginlik boşaltma kelepçeleri
4 Gerginlik boşaltma kelepçeleri için oval başlı sac vidaları
1Güvenlik anahtarı
1 Tornavida (TT 1800 E de)
1 Koku haznesi

Teknik VerilerCCA IP 23 €		Sıcak hava-El kurutucu Sıcak hava-Saçkurutucu
		TT 1800 TT	1800E TT 1800EAktifOksijen	TT 1800EKoku	TTH1800 TTH1800E
Nominal Güç 1800 Vat X X X X X
Isitici Güç 1700 Vat X X X X X
Motor gücü 100 Vat X X X X X
Hava akımı 38 l/s X X X X X
Cihaz ebatları G 270, D 161, Y 330 mm
Duvar tutucu ile birlikte ağırlık :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Donanım Özellikleri	Sıcak hava-El kurutucu				Sıcak hava-Saç kurutucu
	TT 1800	TT 1800E	TT 1800E Aktif Oksijen	TT 1800E Koku	TTH1800	TTH1800E
Elektronik kısa yollu-zaman süreli anahtar: anahtar çalışma süresi 32san.	X
Elektronik kısa yollu-zaman süreli anahtar: anahtar çalışma süresi 4 dak.					X
Elektronik Yaklaşma Şalteri		X	X	X		X
Sicherheits – Netzstecker - Anschluß	X	X	X	X	X	X
Elektronik emniyeti – Isı sınırlayıcısı	X	X	X	X	X	X
Termo-Erime emniyeti	X	X	X	X	X	X
Durdurma Emniyeti Sensörü		X	X (4 dak)	X (4 dak)		X (10 dak)
Entegre edilmiş montaj levhası	X	X	X	X	X	X
Kapak levhası vasıtasıyla Hırsızlık Emniyeti	X	X	X	X	X	X
Emici Hava giriş izgarası	X	X	X	X	X	X
Aktif-Oksijen
Koku yayıcı kartuş				X
LED-Aydınlatma		X	X	X

Montaj Talimatı

Cihazın emniyet tedbirleri dikkate alınarak bağlanabilmesi için montajı için bir uzman görevlendirilmelidir. Duş ve banyo küveti bulunan bölümlerde cihaz VDE-Kuralları ile belirlenmiş emniyetli alanlara, (duş ve banyo küveti kenarına 0,6 m ve duş başlıklarına 1,2 m uzaklıkta) takılmamalıdır.

Montaj sıralaması

Servis Kolaylıklı Montaj konsepti

TT1800-Montaj-Sistemi cihazı açmadan basit, servis kolaylıklı bir duvara montajı mümkün kılıyor. Cihazı pratik olarak iki bileşene böldük: Usta, bir fiş soketini takıp (veya sabit bir bağlantı), montaj levhasını vidalar, çalışmaya hazır cihazı bunun üstüne sürer, elektrik fisini takar (veya bağlantıyı tamamlar), hırsızlık emniyetini üstüne vidalar – tamamdır. Daha basit olamazdı!

1. Koruyucu kapağı (vidası sıkılmamış) [1] aşağıya doğru çekerek cihazdan çıkarın. Cihazın arka tarafına sürülmüş olan montaj levhasını [2] aynı şekilde aşağı doğru çekerek çıkarın.
2. Yerleştirileceği yerin belirlenmesinden sonra 4 bağlantı deliğini [12] montaj levhası ile [2] şablon olarak işaretleyin, delin (8 mm ∅), dübeli yerleştiririn ve montaj levhasını ekteki A yarı yuvarlak ahşap vidalar ile vidalayın. Bunu Şekil A, B, veya C'ye uygun bir yüksekliğe yerleştirmenizi tavsiye ederiz. Masif bir duvara sağlam bir bağlantı yapılması sağlanmalıdır.
3. Aşağıda açıklanan 5 bağlantı şeklinin uygulanması mümkündür.

a) Gömme priz üzerinden bağlantı. Koruyucu kapağın [1] üst parçasına ihtiyaç yoktur. Onu kırılabilir yerinden [4] kırın. Montaj levhası [2] şekil B'ye uygun olarak bağlandıktan sonra cihazı üstten aşağıya doğru montaj levhasının üstünde itin, fişi prize [3] takın ve cihazı sonuna kadar aşağıya itin. Koruyucu kapağı ekteki 2 gömme sac vidası ile sabitleyin.

b) Gömme hat. Duvardan gelen gömme bir hat ile (priz yerine) bağlantı [7]. Montaj levhasını [2] Şekil. C' ye uygun olarak duvara sabitleyin. Koruyucu levhayı alttan montaj plakasının üstüne sürün ve bu arada duvardan gelen hattı kapak levhadaki delikten içeri geçirin. Ekteki ağ kelepçesini [11] yerleştirin. Cihazın bağlantı kablosundaki [5] soketi kesin, hattı mantolayın, izole edin ve kablo damarının ucundaki kovanı ezin. Her iki kabloyu şekil C' ye uygun olarak bağlayın. Bağlantının doğru olmasına L (kahverengi) ve N (mavi) dikkat edin. Cihazın bağlantı kablosunu ekteki gerginlik gevşetme kelepçesi [8] ile emniyete alın. Cihazı aşağıya doğru tümüyle koruyucu levhaya itin ve ekteki 2 gömme sac vidasını sıkıştırın.

c) Üstten gelen gömme kablo için cihazın arka tarafından, üst ortada, bunun için olan öngörülmüş olan kablo kanalını kırın. Montaj plakasını [2] şekil C de görüldüğü gibi sabitledikten sonra gömme kabloyu montaj plakası üstünden aşağıya doğru kapak levhanın [1] altından ve delikten geçirin. Diğer bağlantılar B, 2. paragrafta açıklandığı gibidir.

d) Alttan gelen gömme kablo. için kapak levhada [1] alt ortada, bunun için olan öngörülmüş olan kablo kanalını [9] kırın. Montaj plakasını [2] şekil C de görüldüğü gibi sabitledikten sonra gömme kabloyu kapak

levhası üstündeki delikten geçirin. Diğer bağlantılar B, 2. paragrafta açıklandığı gibidir.

e) Fişli Bağlantı kablosu.

Yakınında bulunan bir prize hareketli bir fişli bağlantı kablosu ile bağlanma. Bunun için kapak levhasının [1], alt ortasında bulunan kablo kanalını [9] kırın. Kapak levhasını aşağıdaki montaj plakasının üstüne itin. Ekteki ağ kelepçesini [11] takın. Cihazın bağlantı kablosundaki [5] fişi kesin, kabloyu mantolayın, izole edin ve kablo damarının ucundaki kovanı ezin. Fişli bağlantı kablosunu aynı şekilde giydirin ve kapak levhasındaki delikten geçirin. Her iki kabloyu şekil. C de görüldüğü gibi birleştirin ve gerginlik gevşetme kelepçesi [8] ile emniyete alın. Cihazı aşağıya doğru tümüyle koruyucu levhaya itin ve ekteki 2 gömme sac vidasını sıkıştırın.

Cihazlar artık çalıştırılmaya hazırlır.

Devreye sokma olanakları

TT 1800 ve TTH 1800 de elektronik kısa yollu-zaman süreli anahtarı çalıştırın. Anahtar çalışma süresi TT 1800 de 32 san. TT 1800 E de 4 dak.

Cihazlar otomatik olarak kapanır.

TT 1800 E, TTH 1800 E Aktif Oksijen / Koku, TTH1800 E

Cihazlar bir enfraruj-yaklaşma elektroniği vasıtasıyla değmeden çalışmaya başlar.

Çalışma mesafesi (cihaz alt kenarı ve eller veya baş ile arsındaki mesafe) TT 1800 de yak. 15 cm ve i TTH 1800 E de yak. 40 cm. Çalışma hassasiyeti uzman tarafından değiştirilebilir.

Durdurma Emniyeti Sensörü

TT 1800 E, TTH 1800 E

İçine monte edilmiş elektronik enfraruj-yaklaşma şalterinin kapalı olması durumunda da sürekli çalışmayı önler, örn. sakızla tahribat.

Bu durumda TT 1800 E-Modelleri 4 dak. Sonra ve TTH 1800 E-Modelleri 10 dak. Sonra kapanır. Arıza sebebinin giderilmesinden sonra kurutucular tekrar çalışmaya hazırlırlar.

Starmix Saç Kurutucu için Yükseklik Ayarı

Güzel şekilli sağlam Starmix Yükseklik Ayarlı THH500 / TTHH1800 Sipariş No. 19 07 09 kademesiz ve bireysel olarak boy uzunluğuna, göre ayarlanarak saç kurutmasın olanak sağlar. Bu şekilde özellikle çocukların ve tekerlekli sandalyede oturanların saçlarının kurutulması oldukça kolaylaşır. Yükseklik ayarına alternatif olarak iki saç kurutma makinesini de 40 cm' lik farklı yüksekliklerde de monte edebilirsiniz (elektronik enfraruj-yakınlaşma şalterine ulaşım mesafesi maks. 40 cm).

Temizlik ve Bakım

Cihazın alt tarafından Hava-Emme Izgarasını [6] yapılan iplik parçaları ve tozdan arındırmak için ihtiyaç durumunda elektrikli süpürgesi-derz ucu çekin. Izgaraya yapışıp kalmış olan kirleri fırça ile temizleyin..

Sicherheitshinweise

- Cihazı bağlamadan önce, tip etiketi üstünde belirtilen gerilimin sizin evinizdeki gerilimin ile birbirine uygun olup olmadığını kontrol edin. Tip etiketini muhafazanın alt kısmında bulabilirsiniz

- Cihaza maksimum 16 A-Sigorta takın.

- Lütfen, Elektronik cihazların usulüne uygun kullanılmamaları durumunda, muhtemelen çocuklar tarafından anlaşılamayan, tehlikeler çıkabileceğine dikkat ediniz.

- Bu Kullanma Kılavuzunu cihazın diğer kullanıcılarına da verin ki, onlarda bütün fonksiyonları ve bilgi notları konusunda bilgi edinebilsinler.

- Genel olarak bütün müdahalelerden ve temizlikten önce şebeke giriş kablosunun gerilimini kesin!
