KULLANIM KILAVUZU DuroSweep 77 Pro 18V Starmix

1. Genel 3
   1.1 Adres....3
   1.2 Uzlaşımlar 3
   1.3 Semboller ve işaretler 3
   1.4 Sorumluluğun sınırlandırılması 3
   1.5 Teminat....3
   1.6 Telif hakkının korunması....4
   1.7 Hedef kitle 4
2. Güvenlik 4
   2.1 Amacına uygun kullanım....4
   2.2 Amacına uygun olmayan kullanım 4
   2.3 Kullanıcının sorumluluğu 5
   2.4 Genel güvenlik notları 5
   2.5 Akü hakkında genel güvenlik notları 5
   2.6 Cihaz üzerinde tehlike notları....7
   2.7 Kişisel koruyucu ekipmanlar....7
3. Teknik veriler 7
4. Yapı ve fonksiyon 8
   4.1 DuroSweep 77 Pro 18V 9
   4.2 DuroSweep 77 Pro....9
5. Taşıma 9
   5.1 Teslimat....9
   5.2 Taşıma sembolleri 9
   5.3 Teslimat kapsami....9
   5.4 Ambalaj malzemeleri ile işlemler 9
   5.5 Yol süpürme makinesinin saklanması....9

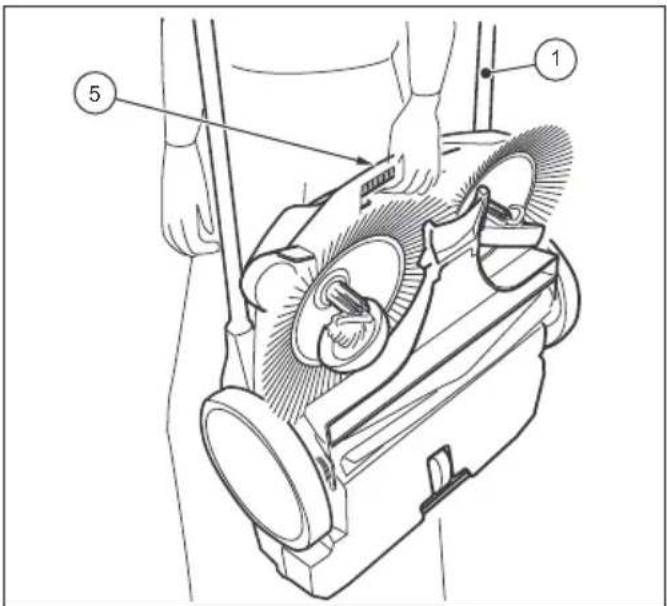

   5.6 Cihazın taşınması 10

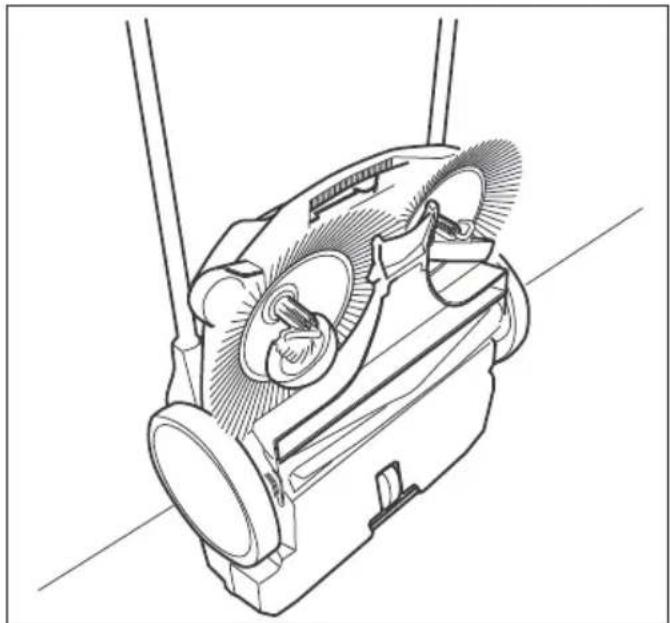

   5.7 Cihazın araç içinde taşınması 10
6. İşletime alma....11

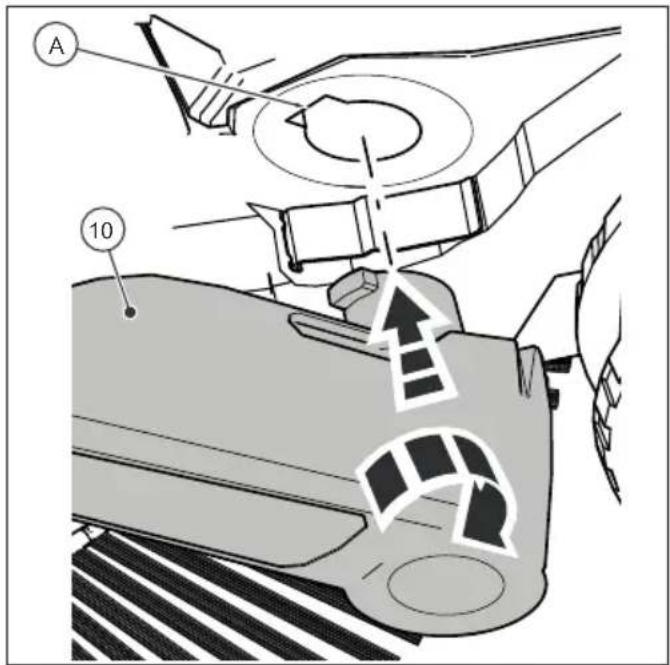

   6.1 Tutacak parçalarının montajı 11

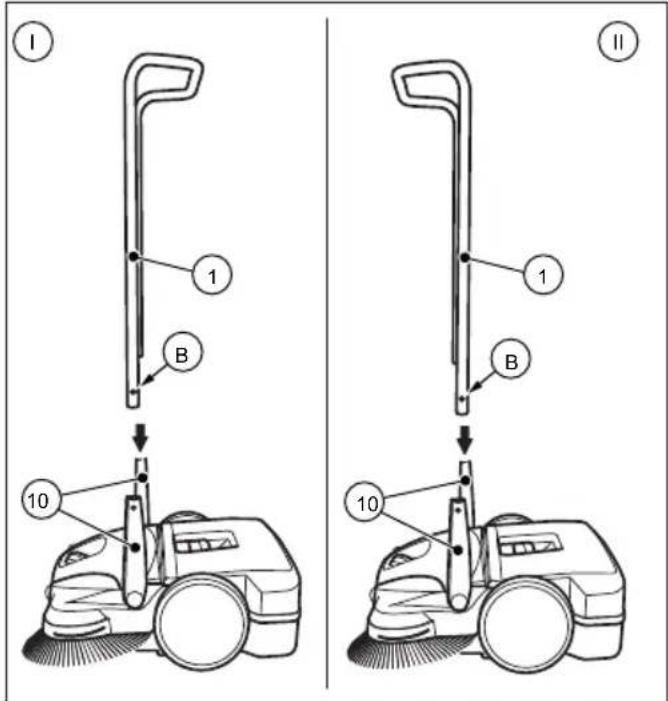

   6.2 İtme kolunun montaji 11

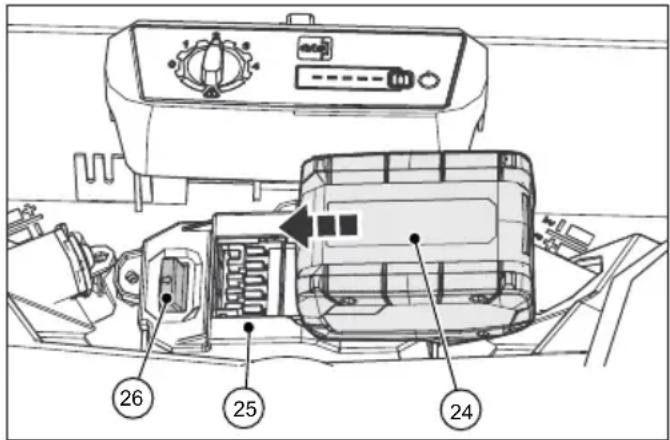

   6.3 Akünün takılması....12
   6.4 Akünün şarj edilmesi 12
7. Kullanım 12
   7.1 Çalışmaya başlamadan önce 12

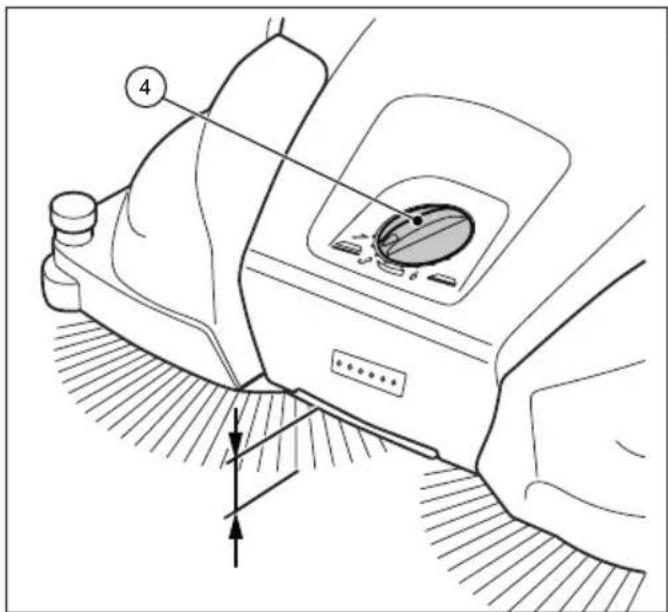

   7.2 Rulo fırçaların yükseklik ayarları 13

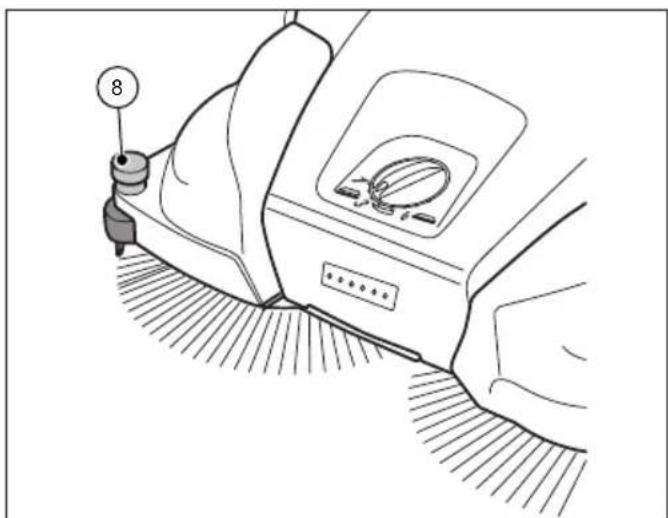

   7.3 Alçak tutucunun ayarlanması 13
   7.4 Akü işletimi ve LED gösterge....14
   7.5 Aşırı yük koruması 14
   7.6 Manuel işletim....15

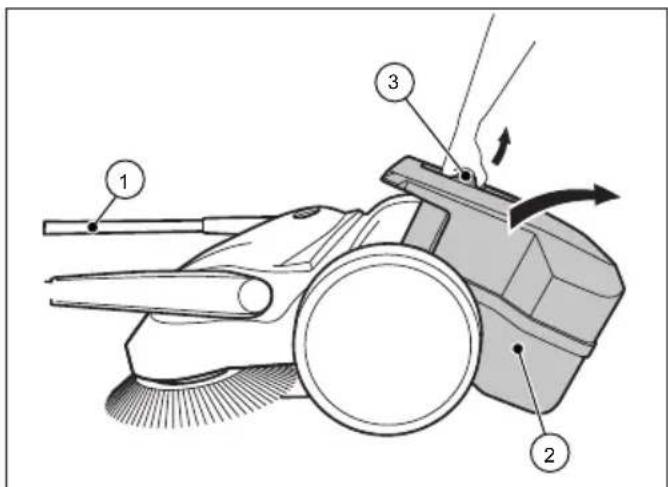

   7.7 Süprüntü haznesinin boşaltılması 15
8. Sorun giderme....16
   8.1 Arıza tablosu bölüm 1....17
   8.2 Arıza tablosu bölüm 2....18
   8.3 Arıza giderme süreci 19

DuroSweep 77 Pro / DuroSweep 77 Pro 18V

starmix

1. Bakım ve Temizlik....19
   9.1 Bakım planı 20

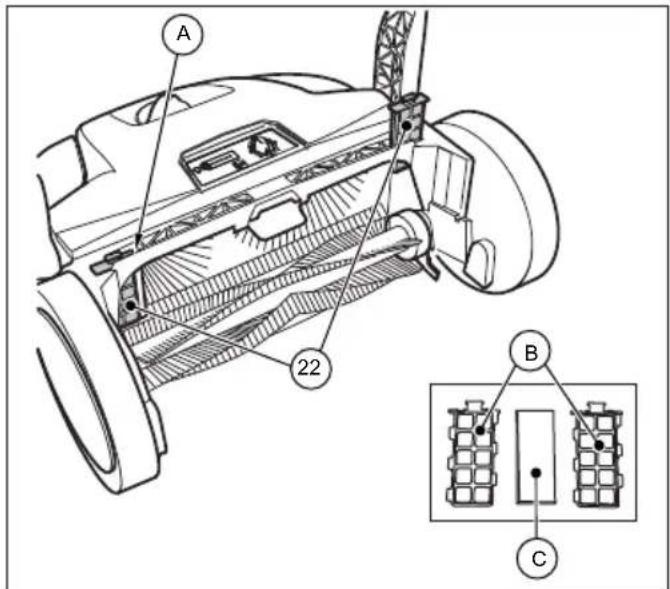

   9.2 Toz filtresinin temizlenmesi....21
   9.3 Tıkanıklığın giderilmesi....21
   9.4 Fırça kıllarının düzeltimesi 21
   9.5 Cihazın temizlenmesi 21
2. İşletim dışına alma ve saklama 22

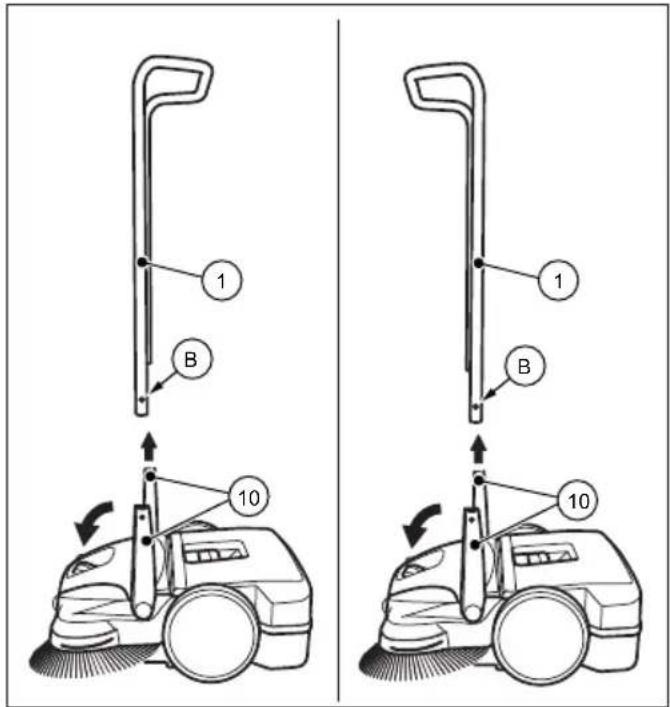

   10.1 İtme kolunun sökülmesi 22

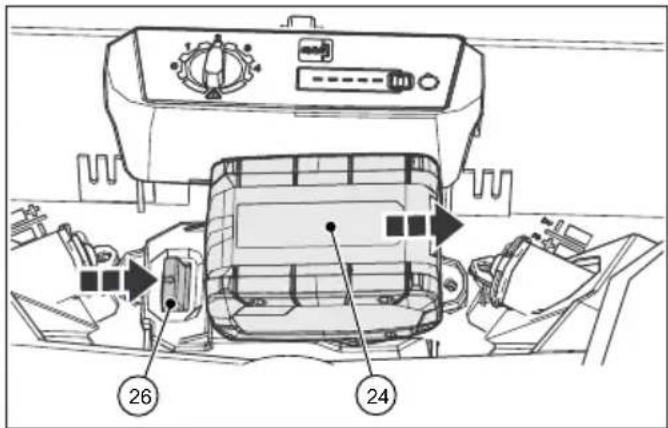

   10.2 Aküyü çıkarma....22
   10.3 Depolama/Saklama....23
   10.4 Bertaraf....23
   10.5 Servis/Taşima....23
3. REACH....24
4. AT Uygunluk Beyani....24

1. Genel

Bu kullanım kılavuzu DuroSweep 77 Pro yol süpürme makinesi (üretim yılı: 2022'den itibaren) ve DuroSweep 77 Pro 18V yol süpürme makinesi (üretim yılı 2022'den itibaren) cihazının bir parçasıdır ve sadece söz konusu cihazlar için geçerlidir.

Bu kullanım kılavuzu cihazın güvenli ve verimli kullanımı için önemli notlar sağlar.

Belirtilen tüm güvenlik notlarına ve kullanım talimatlarına uymak, cihazın güvenli çalışması için ön koşul temsil eder.

• Cihazı kullanmadan önce kullanım kılavuzunu dikkatle okuyun.
• Güvenlik notlarını okuyun!
• Kullanım kılavuzunu cihazın ömrü boyunca güvenli ve rahat erişebilir bir yerde saklayın.
• Kullanım kılavuzunu cihazın sonraki sahiplerine veya kullanıcılarına verin.

1.1 Adres

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Almanya

Tel.: [phone]

Faks: [phone]

[e-mail]

www.starmix.de

1.2 Uzlaşımlar

Kılavuz ile en iyi şekilde çalışabilmek için, aşağıdaki açıklanan tipografik uzlaşımlar dikkate alınmalıdır.

Sayma noktaları

- Bu şekilde sunulan metinler sayma noktalarıdır.

Çalışma sekansları

1. Çalışma sekansının 1. adımı
2. Çalışma sekansının 2. Adımı
3. Çalışma sekansının 3. adımı
   Çalışma sekanslarının sırasına uyulmalıdır.

Ipucu

» İpuçları ve notlar (makine hasarları hariç) bu şekil belirtilir.

1.3 Semboller ve işaretler

Tüm uyarılara ve güvenlik notlarına uyulması gerekir! Kazaları, yaralanmaları ve maddi hasarları önlemek için çalışırken her zaman çevrenize dikkat edin!

Güvenlik notlarının yapısı

SİNYAL SÖZCÜĞÜ

Tehlikenin türü ve kaynağı

Olası sonuçlar

- Tehlikeyi onlemek için tedbirler

Tehlike seviyesi

Tehlike seviyesi Gerçekleşme İhmalin sonuçları olasılığı

TEHLİKE

Doğrudan Ölüm, ağır yaralanma

UYARI

İmkan Ölüm, ağır yaralanma

DİKKAT

Imkan

Hafi f yaralanma

NOT

İmkan Maddi hasar

1.4 Sorumluluğun sınırlandırılması

Electrostar GmbH, aşağıda belirtilen durumlardan kaynaklı hasarlardan ve müteakip hasarlardan hiçbir şekilde sorumlu tutulamaz:

• Kullanım kılavuzuna uyulmaması,
• İzin verilmeyen / yanlış / üretici spesifikasyonlarına uymayan yedek parçaların kullanımı,
• Cihaz üzerinde yetkisiz değişiklikler, cihaza ilaveler veya dönüşümlerin yapılması.

1.5 Teminat

Cihazın satın alındığı ülkenin ilgili yasal hükümleri geçerlidir. Lütfen satış makbuzunuzla birlikte satıcınıza veya diğer yetkili müşteri hizmetleri noktasına başvurun.

1.6 Telif hakkının korunması

Kullanım kılavuzunun telif hakkı, Electrostar GmbH'nın telif hakkına tabiidir.

Kullanım kılavuzu, ne tamamen ne de kısmen çoğaltılmasına, aktarılmasına veya rekabet amacıyla izinsiz kullanılmasına veya bu amaç ile üçüncü şahıslarla paylaşılmasına izin verilmeyen teknik yönergelere, çizimlere veya çizim kesitlerine sahiptir.

Electrostar GmbH, yayımlamaya veya kopyaların yanı sıra bu kullanım kılavuzundaki bilgilerin üçüncü kişilere aktarılması amacıyla kullanıma izin verme hakkını saklı tutar.

Buna uyulmadığı takdirde üreticinin tazminat hakkı doğmaktadır. Diğer haklar saklıdır.

1.7 Hedef kitle

Bu kullanım kılavuzu bu yol süpürme makinesinin kullanıcısına hitap eder.

2. Güvenlik

Hatalı fonksiyonları, hasarları ve sağlığa zararlı durumları önlemek için aşağıdaki notları dikkate alınız!

2.1 Amacına uygun kullanım

DuroSweep 77 pro ve DuroSweep 77 pro 18 V yol süpürme makineleri, düz ve sert zeminler üzerinde bulunan yaprak, çim, çakıl, kum ve buna benzer kirlerin temizliği için tasarlanmıştır.

Bu cihaz; oteller, okullar, hastaneler, fabrikalar ve bürolar gibi alanlarda ticari kullanıma uygundur.

2.2 Amacına uygun olmayan kullanım

"Amacına uygun kullanım" bölümünde belirtilen kullanımların dışındaki her kullanım, amacına uygun olmayan kullanım olarak sayılmaktadır. Bundan dolayı oluşan hasarların sorumluluğu tamamen kullanıcıya aittir.

Yol süpürme makinesinin; sağlığa zararlı, yanıcı veya parlayıcı maddeleri (sigaralar ve kibritler), metal talaşları, sıvıları, patlayıcı veya tehlikeli tozları (Ex), asitleri veya çözücü maddeleri süpürmesine izin verilmemektedir.

Yol süpürme makinesinin su, beton, harç, çimento ve alçı içeren toz, hasır, saman ve hayvan kılı süpürmesine izin verilmemektedir.

Aynı zamanda kar, gübre, tezek ve örn. dışkı gibi çamurlu maddelerin yol süpürme makinesiyle süpürülmesine izin verilmez.

Yol süpürme makinesini, patlama tehlikesi bulunan bölgelerde çalıştırılmasına ya da bir taşıma aracı olarak kullanılmasına izin verilmemektedir.

2.3 Kullanıcının sorumluluğu

Kullanıcı, yol süpürme makinesini kullanan veya üçüncü kişilerin kullanımına sunan ve kullanım sırasında kullanıcıının veya üçüncü kişilerin güvenliğinden sorumlu olan herhangi bir gerçek veya tüzel kişidir.

• Çalışma sahasında bulunan çocukların ma-kine ile oynamadıklarından emin olmak için, çocuklara dikkat edin.
• Bu cihazın reşit olmayan kişiler tarafından kullanılmasına izin verilmemektedir. Denetim altında kullanımı öğrenen 16 yaş ve üzeri gençler hariçtir.
• Örneğin uyuşturucu, alkol veya ilaçlardan dolayı, tepki yetenekleri kısıtlanmış kişilerin cihaz üzerinde hiçbir çalışma yürütmesine izin verilmemektedir.
• Sağlık durumlarından dolayı, yorulmamaları tavsiye edilen kişilerin yol süpürme makinesi ile çalışmasına izin verilmez.
• Yol süpürme makinesi üzerindeki okunmaz duruma gelen etiketleri yenileyin.

2.4 Genel güvenlik notları

• Ambalaj malzemelerini çocukların erişemeyeceği yerde saklayın. Boğulma tehlikesi!
• Açık veya uzun saç, kravat, bol kıyafet veya yüzük dahil takı gibi cisimler takmayın.
• Yol süpürme makinesi ile çalışma esnasında ortaya çıkabilen kıyafet parçalarının veya vücut bölümlerinin kapılması ve içeriye çekilmesinden dolayı yaralanma tehlikesini göz önünde bulundurun.

2.5 Akü hakkında genel güvenlik notları

TEHLİKE

Elektrik çarpması nedeniyle hayati tehlike!

Şarj cihazının yanlış kullanımı nedeniyle elektrik çarpmasından kaynaklı hayati tehlike oluşur

• Bozuk veya hasarlı şarj cihazını asla kullanmayın
• Şarj cihazını asla açmayın veya parçalarına ayırmayın
• Şarj cihazının bağlantı kablosunu düzenli olarak hasar bakımından kontrol edin. Bağlantı kablosunun hasarlı olması durumunda derhal tışı çekin.

TEHLİKE

Patlama nedeniyle hayati tehlike!

Şarj cihazı ve yol süpürme makinesi, toz veya buharları tutuşturabilecek kıvılcım çıkarabilir. Örneğin Açma/Kapatma şalteri işletildiğinde anahtarlama kıvılcımı oluşabilir.

- Şarj cihazı ve yol süpürme makinesin asla patlama tehlikesi bulunan, yani yanıcı sıvıların (buharlar), gazların veya tozların (EX) bulunduğu bir ortamda çalıştırmayın.

UYARI

Akü ile çalışırken yaralanma veya kaza tehlikesi!

Akünün hatalı kullanımı, çeşitli tehlike durumlarının oluşmasına yol açabilir.

Aşağıdaki noktalar dikkate alınmalıdır

• Akü ve akü şarj cihazı ile birlikte teslim edilen kılavuzları dikkate alın.
• Aküyü doğrudan güneş ışınından, sıcaklıktan, açık ateşten ve elektrik kıvılcımlarından koruyun
• Akünün çok yakınında sigara içmeyin.
• Aküyü asla mikrodalgalara veya yüksek basınca maruz bırakmayın.
• Aküyü 0°C altında sıcaklıklarda şarj etmeyin.
• Asla ateşe atmayın.
• Bozuk, hasarlı veya deforme olmuş bir aküyü asla şarj etmeyin veya kullanmayın.
• Aküyü asla açmayın, aküye zarar vermeyin veya aküyü düşürmeyin.
• Aküyü çocukların erişemeyeceği bir yerde saklayın

UYARI

Aküden çıkan partiküller nedeniyle yaralanma veya kaza tehlikesi!

Çıkan akü partikülleri cilt tahrişine, yanıklara ve korozyona neden olabilir.

• Yanlışlıkla temas halinde etkilenen vücut bolumlerini bol su ve sabunla yıkayın.
• Partiküller göze gelirse ovalamayın ve gözleri en az 15 dakika boyunca bol su ile durulayın. Ek olarak tıbbi destek alın.
• Aküyle güvenli şekilde çalışmaya dikkat edin.

TR

NOT

Akünün ve şarj cihazının hatalı ve uygunsuz kullanımı maddi hasarlara ve cihaz hasarlarına neden olabilir. Aşağıdaki noktalar dikkate alınmalıdır:

• Yol süpürme makinesini "3. Teknik veriler bölümü uyarınca yalnızca üretici tarafından belirlenen akülerle çalıştırın
• Öngörülen akü için yalnızca üretici tarafından önerilen şarj cihazını kullanın.
• Şarj cihazını yalnızca tip levhası üzerinde belirtilen şebeke gerilimi ve şebeke frekansına bağlayın.
• Fişi bağlantı kablosundan çekerek prizden çekmeyin, her zaman fişten çekin.
• Hasarlı bağlantı kablosunun onarımını uzman bir elektrikçiye yaptırın
• Şarj cihazını yalnızca kapalı ve kuru ortamlarda kullanın ve saklayın. Şarj cihazını yağmurdan ve nemden koruyun.
• Şarj cihazını ve aküyü yalnızca "3. Teknil veriler" bölümündeki değerlere göre bunun için öngörülen sıcaklık aralıklarında kullanın
• Şarj cihazının kontaklarını asla metal cisimlere (örn. çivi, bozuk para, takı) bağlamayın (kısa devre). Şarj cihazı kısa devre yüzünden hasar görebilir
• Akü için hiçbir metal taşıma kabı kullanmayın
• Aküyü yağmurdan ve nemden koruyun.
• Akunun derin deşarj olmasını engellemek için akü, yaklaşık 2 aydan başlayar depolama süreçlerinde yol süpürme makinesinden çıkarılmalıdır. Depolama ve saklamanın yanı sıra akunun çıkarılması hakkındaki bilgileri bu kullanım kılavuzunun "10.2 Aküyü çıkarma" bölümünde bulabilirsiniz
• Yaklaşık 6 aydan başlayan depolama süreçlerinde akünün performansını korumak için akü önceden tam olarak şarj edilmelidir Akünün şarj edilmesi hakkındaki bilgileri bu kullanım kılavuzunun “6.4 Akünün şarj edilmesi” bölümünde bulabilirsiniz.

2.6 Cihaz üzerinde tehlike notları

Yol süpürme makinesi veya tip levhası üzerinde aşağıdaki piktogramlar bulunmaktadır:

DİKKAT

Çalışma esnasında kullanım kılavuzunda açıklanan güvenlik notlarına uyun.

Kullanım kılavuzu

Cihazı kullanmadan önce kullanım kılavuzunu dikkatle okuyun.

İçeri çekilme ve sıkışma tehlikesi

Kullanım, sorun gidermenin yanı sıra bakım ve temizlik kapsamındaki çalışmalarda dönen parçalar sebebiyle içeri çekilme ve yaralanma tehlikesi bulunmaktadır. Bu sırada kullanım kılavuzunda bulunan güvenlik notlarına uyun.

Şarj cihazı ve akü

Aküyü şarj etmek için yalnızca üretici tarafından izin verilen şarj cihazını kullanın.

2.7 Kişisel koruyucu ekipmanlar

Çalışma esnasında, sağlık tehlikelerini minimum seviyeye indirmek için kişisel koruyucu ekipmanların kullanılması gerekmektedir. Bu nedenle:

- Her türlü işleme başlamadan önce belirtilmiş koruyucu ekipmanları kurallara uygun olarak takın ve çalışma süresince takılı bırakın.

Sağlam ayakkabılar

Tutucu ve kaymaz tabanlı sağlam ayakkabılar giyin.

Sağlam koruma eldivenleri

Sağlam koruma eldivenleri giyiniz.

Tozdan koruyucu maske

Tozdan koruyucu maske takınız.

3. Teknik veriler

Temel verileri: Yol süpürme makinesi DuroSweep

77 pro / 77 pro 18 V

Teknik veriler 77 pro 77 pro 18 V
Milimetre [mm] olarak süpürme genişliği	770 770
Saat başına metrekare [ m^2/h ] olarak süpürme gücü	3000 3600
Süprüntü haznesinin litre [l] olarak brüt kapasitesi	40 40
Kilogram [kg] olarak ağırlık 15	16 (aküsüz)
Dolu akü performansında* işletim süresi yakl. min (Li-Power akü 18V 5.2 Ah)	/ 120
Maks. işletim sıcaklığı -10	°C ilâ 40 °C

Gürültü ve titreşim bilgileri(EN 60335-2-72 uyarınca ölçülmüştür)	(EN 60745-2-6 uyarınca ölçülmüştür)
	77 pro 77 pro 18 V**
Ses basınç seviyesi L_p (EN 60335-2-72)*	/	64 dB (A)
Ses güç seviyesi L_w (EN 60335-2-72)*	/	80 dB (A)
Belirtilen ses seviyesi için sapma (2006/42/AT)	/	2,5 dB (A)

*20 °C'lik bir ortam sıcaklığında / zemin kaplamasına bağlı olarak nominal en yüksek devirli işletim durumunda belirlenir.
**18V 5.2 Ah Li-Power akülü cihazla ölçülmüştür

Teknik veriler

Yapı ve fonksiyon

DuroSweep 77 Pro /

DuroSweep 77 Pro 18V

starmix

Titreşim bilgileri (EN 60335-2-72 uyarınca ölçülmüştür)	77 pro 77 pro 18 V
Tutma kolu sol, a_h	/ < 2,5 m/s^2
Tutma kolu sağ, a_h
Sapma (K) (RL 2006/42/AT)	/ 2,0 m/s^2

Akü 77 pro 18 V
Gerilim [V] 18
Güç ve ağırlık kullanılan aküye bağlıdır. Bilgilere akünün üretici dokümantasyonundan ulaşabilirsiniz.
Maksimum sıcaklık aralığı
İşletim -10	°C ilâ 40 °C
Şarj* 5	°C ilâ 40 °C
Saklama -10	°C ilâ 40 °C

*Şarj cihazının üretici kılavuzundaki bilgileri de dikkate alın.

1. Yapı ve fonksiyon

Poz.-No.	Yapı parçası
1 İtme kolu
2 Süprüntü haznesi
3 Mahfaza kolu
4 Rulo fırça yükseklik ayarı
5 Taşıma kolu
6 Rulo fırça
7 Yan kılavuz makarası
8 Alçak tutucu
9 Tekerlek
10 Tutacak parçaları
11	Başlık
12 Bağlantı parçaları
13 Devir seçim şalteri
14 LED gösterge
15 Açma/Kapatma tuşu
16 İnce kir süpürme silindiri
17 Süpürme levhası
18 Süpürme dudağı
19 Helezon dişli
20 Bağlantı
21 Dişli kovan
22 Toz filtresi
23 Tip levhası
24 Akü
25 Akü taşıyıcısı
26 Kilit

4.1 DuroSweep 77 Pro 18V

Cihazı çalıştırmadan önce rulo fırçaların istenilen dönme hızı, devir seçim şalteri (13) üzerinden ayarlanır. Ardından cihaz Açma/Kapatma tuşuna (15) basılarak akü işletimine alınır. Daha sonra gösterge (14) üzerinden akünün kalan kapasitesi gösterilir. Devir seçim şalteriyle (13) rulo fırçaların dönüş hızı yeniden ayarlanabilir (0 -> devir 0).

Süpürmek için cihaz, itme koluyla (1) ileriye doğru hareket ettirilir. Bu esnada her iki rulo fırça (6) süpürme dudağının (18) yardımı ile süprüntüleri süprüntü haznesine (2) taşır.

İnce kir süpürme silindiri (16) geri kalan süprüntüleri süprüntü haznesine (2) taşır. Akım beslemesi, cihazın optimum işletimi için yeterince şarj edilmiş olması gereken takılı bir aküyle (24) sağlanır.

» Akünün şarj edilmesi hakkındaki bilgileri bu kullanım kılavuzunun “6.4 Akünün şarj edilmesi” bölümünde bulabilirsiniz.

Akü işletimi sırasında yol süpürme makinesinin güncel işletim durumu LED gösterge (14) üzerinden gösterilir.

» Akü işletimi ve LED gösterge hakkındaki bilgileri bu kullanım kılavuzunun “7.4 Akü işletimi ve LED gösterge” bölümünde bulabilirsiniz.

Bu cihaz ayrıca akünün düşük şarj durumunda da geçici olarak elektrikli işletim olmadan bile kullanılmaya devam edilebilir.

» Manuel işletim hakkındaki bilgileri bu kullanım kılavuzunun “7.6 Manuel işletim” bölümünde bulabilirsiniz.

4.2 DuroSweep 77 Pro

Cihaz, itme koluyla (1) iterek ileriye doğru sürülür. Bu esnada her iki rulo fırça (6) süpürme dudağının (18) yardımı ile süprüntüleri süprüntü haznesine (2) taşır.

İnce kir süpürme silindiri (14) geri kalan süprüntüleri süprüntü haznesine (2) taşır.

5. Taşıma

5.1 Teslimat

NOT

Dış ambalajdaki gözle görülür hasarları derhal paket servisi şoförüne onaylatın. Bir taşıma hasarını ancak paketin açılması esnasında fark ettiğinizde, paket servisini hasarlardan sorumlu tutmak için teslimattan sonraki 24 saat içinde yazılı olarak bılgilendirin.

5.2 Taşıma sembolleri

Tehlikeli mallar

İçinde lityum-iyon pil / akü bulunduran taşıma malları (BM 3481).

5.3 Teslimat kapsamı

• Cihaz
- İtme kolu
- İki tutacak parçası (ön montajlı)
- Kullanım kılavuzu

» Lityum-iyon aküler (18V) teslimat kapsamında bulunmamaktadır.

5.4 Ambalaj malzemeleri ile işlemler

• Ambalaj malzemelerini çevreye uygun bir şekilde bertaraf edin.
• Yerel ve bölgesel olarak geçerli olan yönergeleri dikkate alın.

5.5 Yol süpürme makinesinin saklanması

NOT

Örneğin, cihazın nemli ortamda saklaması veya yeterince şarj edilmemiş akü gibi uygunsuz depolama, yol süpürme makinesinde hasarlara yol açabilir. Cihazın depolanması ve saklanması hakkındaki bilgileri “10. İşletim dışına alma ve saklama” bölümünde bulabilirsiniz.

» Saklama sırasında yerden kazanmak için itme kolu cihazdan sökülebilir. İtme kolunun sökülmesi hakkındaki bilgileri bu kullanım kılavuzunun “10.1 İtme kolunun sökülmesi” bölümünde bulabilirsiniz.

5.6 Cihazın taşınması

DİKKAT

İtme kolunun devrilmesi nedeniyle yaralanma tehlikesi!

İtme kolunun devrilmesi, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Taşıma sırasında cihazı itme kolu devrilmeyecek şekilde tutun.

Şek. 1: Cihazın taşınması

1. İtme kolunu (1) düz şekilde ileriye doğru yatırım.
2. Cihazı taşıma kolundan (5) tutun.
3. Cihazı, rulo fırçalar vücudunuzdan uzağa bakacak şekilde taşıyın.

5.7 Cihazın araç içinde taşınması

DİKKAT

Yol supürme makinesinin uygunsuz taşınması nedeniyle yaralanma tehlikesi!

Etrafta savrulan, kayan veya devrilen bir cihaz, şoförün veya başka kişilerin yaralanmasına neden olabilir

- Cihazı, etrafta savrulmayı ve kaymayı önlemek için bir gerdirme kemeriyle emniyete alın

1. Cihazı araçta uygun bir yere konumlandırın.
2. Cihazı gerdirme kemeri ile emniyete alın.
   » Araçlarda taşıma sırasında yerden kazanmak için itme kolu (1) cihazdan sökülebilir. İtme kolunun sökülmesi hakkındaki bilgileri bu kullanım kılavuzunun “10.1 İtme kolunun sökülmesi” bölümünde bulabilirsiniz.

NOT

• Uygunsuz taşıma, yol süpürme makinesinde hasarlar oluşturabilir
• Aküyü korumak için yol süpürme makinesini ısıtılmış bir araçta bırakmayın
• Taşıma sırasında dahi cihazın kazayla açılmadığından emin olun. Gerekirse aküyü çıkarın. Akünün sökülmesi hakkındak bilgileri bu kullanım kılavuzunun "10.2 Aküyü çıkarma" bölümünde bulabilirsiniz

6. İşletime alma

6.1 Tutacak parçalarının montajı

A 10

Şek. 2: Tutacak parçalarının montajı

Teslimat sırasında, parçalar halinde iki tutacak parçası (10) ve bir itme kolu (1) bulunmaktadır.

1. Tutacak parçalarını (10) şekil 2'de görüldüğü gibi pozisyona getirin.
2. Tutacak parçalarını (10) bu pozisyonda dayanma noktasına kadar yol süpürme makinesinin bunun için öngörülen yuvalarına (A) yerleştirin.
3. Tutacak parçalarının tekrar dışarı çekilebilir olmamaları için yerleştirme pozisyonunun aksine çevirin.

6.2 İtme kolunun montajı

DİKKAT

İtme kolunun devrilmesi nedeniyle yaralanma tehlikesi!

İtme kolunun devrilmesi, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir.

- Taşıma sırasında cihazı itme kolu devrilmeyecek şekilde tutun

İtme kolu (1), (I) ve (II) olmak üzere iki kademeli olarak kullanıcıının boyuna göre ayarlanabilir.

» (I): Alçak kademe
» (II): Daha yüksek kademe

I 1 B 10 II 1 B 10

Şek. 3: İtme kolu montajı

1. Tutacak parçalarını (10) dikey konuma çevirin.

2. İtme kolunun her iki tarafından bulunan durdurma yaylarını (B) içeriye doğru bastırın.

3. İtme kolunu (1) aynı anda her iki tutacak parçasının (10) içine itin.
   » Bunun için itme kolunu, tutacak parçalarının yerleştirilmesinden önce yaklaşık 10 cm birbirinden ayırmanız gerekir.

4. İtme kolunu (1) durdurma yaylarının kilitlenmesine kadar tutacak parçalarının (10) içine doğru itin.

6.3 Akünün takılması

» Lityum-iyon aküler teslimat kapsamında bulunmamaktadır. Akünün kendi kendine deşarj olmasını önlemek için akü uzun süreli kullanılmadığı durumlarda sökülmelidir.
1. Başlığın (11) ön alt köşesindeki bağlantı parçalarını (12) biraz öne doğru çekin.
2. Başlığı (11) yukarı doğru yatırım.

Şek. 4: Akünün takılması

1. Aküyü (24) dayanana kadar akü taşıyıcısının (25) üzerine itin.
   » Akü kilide (26) oturduğunda bir "Klik" sesi duyarsınız.
2. Başlığı (11) kapatın ve bunları bağlantı parçalarıyla (12) kilitleyin.

TR 6.4 Akünün şarj edilmesi

» Akünün (24) ilk işletme alınmasından önce tam olarak şarj edilmesi tavsiye edilir.
» Akünün şarj edilmesi hakkındaki tüm bilgileri akü üreticisinin dokümantasyonunda bulabilirsiniz.
» Akü işletimi ve LED gösterge hakkındaki bilgileri bu kullanım kılavuzunun “7.4 Akü işletimi ve LED gösterge” bölümünde bulabilirsiniz.

7. Kullanım

UYARI

Cam kırıkları, metal veya diğer keskin kenarlı malzemeler nedeniyle kesik tehlikesi!

Süprüntü haznesinin boşaltılması sırasında cam kırıklarından, metal veya diğer keskin kenarlı malzemelerden dolayı kesik yaralanmaları meydana gelebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

Süpürme sırasında oluşan tozlar nedeniyle sağlık tehlikesi!

Tozun solunulması sağlığa zarar verebilir

- Ongörülen kişisel koruyucu ekipmanları kullanın

7.1 Çalışmaya başlamadan önce

• Çalışmaya başlamadan önce cihazın işlevselliğini kontrol edin.
• İtme kolunun (1) tutacak parçalarının (10) içine sıkıca oturup oturmadığını kontrol edin.
• Süprüntü haznesinin (2) sıkıca oturup oturmadığını ve durumunu kontrol edin.
• Rulo fırçaları (6) ve ince kir süpürme silindirini (16) dal, dolanmış iplik ve kordon, uzun lifl i maddeler vb. bakımından kontrol edin. Gerekirse bunları giderin.
• Rulo fırçaları (6) ve ince kir süpürme silindirini (16) sıkışmış parçalar veya kirlenmeler bakımından kontrol edin.
• Tutacak kollarını kirlenme bakımından kontrol edin ve gerektiğinide temizleyin.
• Açma/Kapatma tuşunun (15) açılır olup olmadığını kontrol edin.
• Akü durumunun gerçekleştirilecek çalışma için yeterli olup olmadığını kontrol edin.

7.2 Rulo fırçaların yükseklik ayarları

NOT

Yükseklik ayarı, dik durumda (bkz. Şek. 11) yapılmalıdır. Böylece helezon dişlilerinin yükü alınır ve kolay bir ayarlama sağlanır.

Rulo fırçaların yükseklik ayarlaması için dönen kol ön bölümün ortasında bulunmaktadır. Rulo fırçaları yükseklik ayarları üzerinden süpürülecek zemine göre ayarlanır. Kademeler deneyim değerlerine dayalıdır ve bu nedenle referans değerler olarak görülmelidirler. Bunun sonucunda gerektiğinde zemine bağlı olarak kademeler üzerinde düzeltmeler yapılmalıdır.

• Kademe 1-2: tüm düz, sert zeminler için (örn. asfalt, beton, taşlar...)
• Kademe 3-4: ıslak yapraklar, kum, engebeli zeminler (örn. wash beton parke)
• Kademe 5-6: aşırı kirlenme ve daha engebeli zeminler için

NOT

Rulo tırçalarını tazla güç kullanarak zemine bastırmayın. Çok yüksek bir temas basıncı yüksek bir aşınmaya ve akü çalışma süresinin kısalmasına yol açar. Ayrıca çok yüksek bi temas basıncı itme direncini artırır ve temizlik sonucunu olumsuz etkileyebilir

Şek. 5: Rulo fırçaların yükseklik ayarları

1. Gereken düzeyi ayarlayın:

2. Seviye düşürmek için dönen kolu (4) sola doğru çevirin.

3. Seviye yükseltmek için dönen kolu (4) sağa doğru çevirin.

7.3 Alçak tutucunun ayarlanması

Sağ rulo fırça, alçak tutucu üzerinden süpürülecek olan kenar bölgelerine, örn. duvarlara veya kaldırım taşlarına konumlandırılır. Böylece alçak tutucu yay etkisi sayesinde her zaman doğru pozisyonda bulunur.

Şek. 6: Alçak tutucu ayarı

7.4 Akü işletimi ve LED gösterge

LED gösterge (14) akü işletiminde yol süpürme makinesinin güncel işletim durumu hakkında bilgi verir.

1. Yol süpürme makinesini süpürülecek yüzeylere yerleştirin.
2. Seçim şalteri (13) üzerinden elektrikle tahrik edilen rulo fırçalar için devri seçin.

Bu ayar, çok hafif süprüntüler (örn. strafor topcukları) için olan pozisyon 1'den (yavaş) ağır süprüntüler (örn. ıslak yaprak) için olan pozisyon 4'e (hızlı) kadar mevcuttur.

1. Yol süpürme makinesini Açma/Kapatma tuşuna (15) basarak açın.

Rulo fırçalar ve ince kir süpürme silindiri önceden seçilen devirle dönmeye başlar. Akü yeterince şarj edildiğinde akü işletiminde LED göstergesinin (14) yeşil LED'i yanar.

1. Cihazı iki elinizi kullanarak, itme kolu (1) üzerinden hareket ettirin.

2. Cihazı normal yürüme hızında ileriye doğru hareket ettirin.

3. Yol süpürme makinesini Açma/Kapatma tuşuna (15) basarak kapatın.

4. Gerektiğinde süprüntü haznesini (2) boşaltın, bkz. bu kullanım kılavuzunun "7.7 Süprüntü haznesinin boşaltılması" bölümü.

» Kusursuz süpürme sonuçları elde etmek için süprüntü haznesini düzenli olarak boşaltın.

NOT

• İşletim sırasında rulo fırçalar daha yavaş dönüyorsa veya LED göstergedeki (14) son yeşil LED yanıp sönüyorsa bu, akünün düşük bir şarj durumunda olduğuna işaret eder. Cihazı kapatın ve aküyü şarj edin

• Akü çok düşük bir şarj durumundayken cihaz takılı elektronik tarafından kapatılır. Bu sırada LED göstergenin (14) yeşil LED'i yanıp söner. Cihazı kapatın ve aküyü şarj edin. Derin deşarj durumunda garanti hakkı sona erer!

• Çalışma bitişinden sonra yol süpürme makinesini ve toz filtresini temizleyin, bkz. bu kullanım kılavuzunun "9.5 Cihazın temizlenmesi" bölümü.

• Gerektiğinde aküyü tekrar tamamen şarj edin, bkz. bu kullanım kılavuzunun "6.4 Akünün şarj edilmesi" bölümü.

7.5 Aşırı yük koruması

Motorlar, hasarları önlemek için aşırı yük korumasıyla donatılmıştır. Kısa bir süre sonra yol süpürme makinesinin elektroniği kapanırsa bu, motorlarda çok yüksek yüke işaret eder. İnce kir süpürme silindirini ve rulo fırçaları bloke edin. Bu durumda akü göstergesinde uyarı üçgeni yanar.

1. Aşırı yük korumasının tetiklenmesinden sonra yol süpürme makinesinin elektroniğini Açma/Kapatma tuşuna (15) basarak kapatın ve tekrar açın. Bu, makinenin blokajını kaldırır.
   İnce kir süpürme silindiri ve rulo fırçalar hala blokeyse her ikisinin de serbestliği kontrol edilmeli ve engeller, örn. sıkışmış taşlar, dolanmış iplikler vb. giderilmelidir.
2. Yol süpürge makinesinin elektroniğini Açma/Kapatma tuşuna (15) basarak kapatın.

DİKKAT

Yol süpürme makinesinin yanlışlıkla çalışması nedeniyle yaralanma tehlikesi!

Yol süpürme makinesiyle çalışırken cihazın yanlışlıkla çalışmasından dolayı içeri çekilme tehlikesi oluşur.

• Blokajları çıkarırken cihazın yanlışlıkla açılmadığından emin olun! Devir seçim şalterini "0" pozisyonuna getirin. Aküyük çıkarın. Akünün sökülmesi hakkındaki bilgileri bu kullanım kılavuzunun "10.2 Aküyük çıkarma" bölümünde bulabilirsiniz

• Engelin yerini belirleyin ve giderin, bkz. bu kullanım kılavuzunun "9.3 Tıkanıklığın giderilmesi" bölümü.

• Yol süpürme makinesini Açma/Kapatma tuşuna (15) basarak tekrar açın.

• Cihazın tekrar eskisi gibi çalışıp çalışmadığını kontrol edin. Uyarı göstergesi hala kırmızı yanıyorsa müşteri hizmetlerimizle iletişime geçin.

7.6 Manuel işletim

Yol süpürme makinesi geçici olarak düşük şarj durumundaki aküyle elektrikli destek olmadan dahi işletilebilir. Süpürme mekanizması cihazın itilmesiyle tahrik edilir.

1. Cihazı iki elinizi kullanarak, itme kolu (1) üzerinden hareket ettirin.
2. Cihazı yürüme hızında ileriye doğru hareket ettirin.
3. Gerektiğinde süprüntü haznesini (2) boşaltın, bkz. bu kullanım kılavuzunun "7.7 Süprüntü haznesinin boşaltılması" bölümü.
4. Aküyü (24) tekrar tamamen şarj edin, bkz. bu kullanım kılavuzunun "6.4 Akünün şarj edilmesi" bölümü.
   » Manuel işletimi yalnızca geçici olarak kullanın. Akü işletiminde daha düşük güçle daha iyi bir süpürme sonucu elde edilir.

7.7 Süprüntü haznesinin boşaltılması

UYARI

Cam kırıkları, metal veya diğer keskin kenarlı malzemeler nedeniyle kesik tehlikesi

Süprüntü haznesinin boşaltılması sırasında cam kırıklarından, metal veya diğer keskin kenarlı malzemelerden dolayı kesik yaralanmaları meydana gelebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

Dönen silindirlerde içeri çekilme tehlikesi!

Süprüntü haznesini boşaltırken dönen süpürme silindirleri nedeniyle içeri çekilme tehlikesi oluşur

- Öngörülen kişisel koruyucu ekipmanları kullanın

DIKKAT

Süpürülen tozlar nedeniyle sağlık tehlikesi!

Supruntu haznesini boşaltırken supurulen tozlar sağlığı tehlikeye atabilir.

- Öngörülen kişisel koruyucu ekipmanları kullanın

Şek. 7: Süprüntü haznesinin boşaltılması

• Süprüntü haznesini (2) her kullanımdan sonra boşaltın.
• Kusursuz bir süpürme sonucu elde etmek için, süprüntü haznesini (2) düzenli aralıklarla boşaltın.
• İtme kolunu (1) öne doğru eğimli pozisyona veya kilit pozisyonuna (itme kolu dik) getirin.
• Tutma kolundaki (2) süprüntü haznesini (2) yukarıya doğru çıkarın.
• Süprüntü haznesini (2) tamamen boşaltın.
  » Gövdenin kenarlarının kirden arınmış olduğundan emin olun.
• Boş süprüntü haznesini (2) cihaza takın.
• Tutma kolunu (3) tekrar çıkış pozisyonuna itin.
  » Bu esnada süprüntü haznesinin (2) kilitlenmesi sesli olarak duyulmalı.
• İtme kolunu (1) tekrar kullanım pozisyonuna getirin.

8. Sorun giderme

UYARI

Cam kırıkları, metal veya diğer keskin kenarlı malzemeler nedeniyle kesik tehlikesi

Süprüntü haznesinin boşaltılması sırasında cam kırıklarından, metal veya diğer keskin kenarlı malzemelerden dolayı kesik yaralanmaları meydana gelebilir

- Ongörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

Süpürme işleminde oluşan tozlar nedeniyle sağlık tehlikesi!

Tozun solunulması sağlığa zarar verebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

İtme kolunun devrilmesi nedeniyle yaralanma tehlikesi!

İtme kolunun devrilmesi, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Taşıma sırasında cihazı itme kolu devrilmeyecek şekilde tutun.

DİKKAT

Yol süpürme makinesinin yanlışlıkla çalışması nedeniyle yaralanma tehlikesi!

Yol süpürme makinesiyle çalışırken cihazın yanlışlıkla çalışmasından dolayı içeri çekilme tehlikesi oluşur.

- Hata giderme sırasında cihazın yanlışlıkla açılmadığından emin olun! Devir seçim şalterini "0" pozisyonuna getirin. Aküyü çıkarın. Akünün sökülmesi hakkındaki bilgileri bu kullanım kılavuzunun "10.2 Aküyü çıkarma" bölümünde bulabilirsiniz

Kullanımdan önce öngörülen bakım çalışmaları ve cihazın kontrolleri yapılmış olsa bile, arızalar meydana gelebilir. Olası arızalar sebep ve çözüm bilgileri ile aşağıdaki Bölüm 1 ve Bölüm 2 tablolarında listelenmiştir.

8.1 Arıza tablosu bölüm 1

Sorun Sorun nedeni Çözüm
Cihaz zorlanıyor ve düzgün calışmıyor	Cihaz kirlenmiş	Yol süpürme makinesini temizleyin, bkz. bölüm “9.5 Cihazın temizlenmesi”.
	Fırça bloke olmuş	Engeli giderin, bkz. bölüm “9.3 Tıkanıklığın giderilmesi”.
	Fırça tahriki kirlenmiş	Fırça tahrikini temizleyin, bkz. bölüm “9.5 Cihazın temizlenmesi”.
	Yükseklik ayarı çok alçak ayarlanmış	Yükseklik ayarını ayarlayın, bkz. bölüm “7.2 Rulo fırçaların yükseklik ayarları”.
	Rulo fırçaların temas basıncı çok yüksek
	Akünün şarj durumu çok düşük. LED göstergenin son LED'i "yeşil" yanıp sönyor.	Aküyü şarj edin, bkz. bölüm “6.4 Akünün şarj edilmesi”.
	Rulo fırçalar dönmüyor	Servis ile irtibata geçin
	İnce kir süpürme silindiri dönmüyor.
Cihaz kapanıyor	Rulo fırçaların temas basıncı çok yüksek	Yükseklik ayarını ayarlayın, bkz. bölüm “7.2 Rulo fırçaların yükseklik ayarları”.
	Fırça bloke olmuş, akü göstergesinde uyarı üçgeni yanıyor.	Yol süpürme makinesini temizleyin, bkz. bölüm “9.5 Cihazın temizlenmesi”.
	Aşırı yük koruması etkin	Engeli giderin, bkz. bölüm “7.5 Aşırı yük koruması”.
	Akünün şarj durumu çok düşük. Yol süpürme makinesindeki LED göstergenin son LED'i "yeşil" yanıp sönyor. Cihaz elektronikle kapalı	Aküyü şarj edin, bkz. bölüm “6.4 Akünün şarj edilmesi”.
Cihaz artık açılmıyor Akü çıkarıldı		Akünün oturmasını kontrol edin, bkz. bölüm “6.3 Akünün takılması”.
	Akü boş	Aküyü şarj edin, bkz. bölüm “6.4 Akünün şarj edilmesi”.
Fırça kılları büyük Uygunsuz depolama		Fırça kıllarını düzeltin, bkz. “9.4 Fırça kıllarının düzeltilmesi”.

8.2 Arıza tablosu bölüm 2

Sorun Sorun nedeni Çözüm
Süpürme sonucu yetersiz	Süpürme dudağı eksik, gevşek veya aşınmış	Süpürme dudağını yenileyin
	Rulo fırçaların temas basıncı çok yüksek	Yükseklik ayarını ayarlayın, bkz. bölüm “7.2 Rulo fırçaların yükseklik ayarları”.
	Rulo fırçalardaki aşınma çok ilerlemiş	Rulo fırçaları değiştirin
	Süprüntü haznesi dolu	Süprüntü haznesini boşaltın, bkz. bölüm “7.7 Süprüntü haznesinin boşaltılması”.
	“2.2 Amacına uygun olmayan kullanım” bölümündeki bilgilere göre yol süpürme makinesinin amacına uygun olmayan kullanımı.	Uygun temizleme cihazı veya temizleme maddesi kullanın
	Süprüntünün yan çıkışı. Süpürme levhasını	(17) temizleyin.

8.3 Arıza giderme süreci

DİKKAT

Yol supürme makinesinin yanlışlıkla çalışması nedeniyle yaralanma tehlikesil

Yol süpürme makinesinde hata giderme işleminden sonra cihazın yanlışlıkla çalışmasından dolayı içeri çekilme tehlikesi oluşur

- Aküyü monte etmeden önce cihazın kapalı olduğundan emin olun.

1. Cihazı Açma/Kapatma tuşu (15) üzerinden kapatın.
2. Gerekirse aküyü (24) cihazdan çıkarın. Akünün sökülmesi hakkındaki bilgileri "10.2 Aküyü çıkarma" bölümünde bulabilirsiniz.
3. Arızayı arıza tablosuna göre giderin.
4. Aküyü (24) tekrar cihaza monte edin. Akünün sökülmesi hakkındaki bilgileri "6.3 Akünün takılması" bölümünde bulabilirsiniz.
5. Yol süpürme makinesini Açma/Kapatma tuşuna (15) basarak açın. Cihazın tekrar eskisi gibi çalışıp çalışmadığını kontrol edin.

9. Bakım ve Temizlik

UYARI

Cam kırıkları, metal veya diğer keskin kenarlı malzemeler nedeniyle kesik tehlikesi!

Süprüntü haznesinin boşaltılması sırasında cam kırıklarından, metal veya diğer keskin kenarlı malzemelerden dolayı kesik yaralanmaları meydana gelebilir.

- Ongörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

Süpürme işleminde oluşan tozlar nedeniyle sağlık tehlikesi!

I ozun solunulması sağlığa zarar verebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın

DİKKAT

İtme kolunun devrilmesi nedeniyle yaralanma tehlikesi!

İtme kolunun devrilmesi, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir.

- Taşıma sırasında cihazı itme kolu devrilmeyecek şekilde tutun

DİKKAT

Temizleme maddelerinden doğan tehlike!

Bu maddeler sağlığa zararlı bileşenler içerebilir ve solunum sisteminde veya cilt üzerinde tahrişlere neden olabilirler

• Üreticinin güvenlik bilgi formuna uyun
• Dokulmeyi veya buğulanmayı onleyin
• Çalışma sırasında yemeyin, içmeyin ve sigara kullanmayın.
  • Cilt ve göz temaslarını önleyin

DİKKAT

Yol süpürme makinesinin yanlışlıkla çalışması nedeniyle yaralanma tehlikesil!

Yol supürme makinesinde bakım ve temizlik çalışması yürütürken cihazın yanlışlıkla çalışmasından dolayı içeri çekilme tehlikesi oluşur

• Tüm çalışmalarda cihaz kapalı olmalıdır.
• Motor çalışırken hiçbir çalışma yürütmeyin.
• Bakım ve temizlik çalışmaları sırasında cihazın yanlışlıkla açılmadığından emin olun! Bunun için aküyü cihazdan çıkarın. Bkz. bu kullanım kılavuzundaki “10.2 Aküyü çıkarma’ bölümü.

NOT

Uygunsuz bakım yaralanmalara ve yol süpürme makinesinin ömrünün kısalmasına yol açar

NOT

Bu cihazın kullanıcısı yalnızca bu kullanım kılavuzunda açıklanan bakım ve koruyucu bakım çalışmalarını yürütebilir. Diğer onarımları yalnızca uzman satıcı tarafından yürütülebilir

Onarımlar sırasında yalnızca orijinal Electrostar yedek parçaları kullanın. Aks takdirde kaza veya cihazda hasar tehlikesi oluşur

Makinenin optimum ve sorunsuz çalışması için gerekli bakım ve temizleme çalışmaları aşağıdaki bölümde tarif edilmektedir.

Belirlenen çalışmalar bazı durumlarda kullanım süresine ve kullanım yoğunluğuna bağlıdır. Bu nedenle hem vade hem de işletim saati (Bh) açısından aralık bilgilerinde daha önce meydana gelen durum geçerlidir.

Bakım çalışmaları ve bakım aralıkları hakkında sorular için üretici ile irtibata geçin.

9.1 Bakım planı

Bakım aralığı	Bakım çalışmaları
Çalışmaya başlamadan önce	Cihazın çalıştığını ve hasar olup olmadığını kontrol edin. Gerektiğinde servis ile irtibata geçin.
	İtme kolunun tutacak parçalarının içinde kilitli olduğunu kontrol edin.
	Süprüntü haznesinin sabit olduğunu ve durumunu kontrol edin.
	Rulo fırçaları ve ince kir süpürme silindirini olası iplik ve kordon dolanması bakımından kontrol edin. Gerektiğinde bunları giderin.
	Rulo fırçayı ve ince kir süpürme silindirini sıkışmış parçalar veya kirlenme yönünden kontrol edin.
	Tutacak kollarını kirlenme bakımından kontrol edin ve gerektiğinde temizleyin..
	Yükseklik ayarının doğru yükseklikte olup olmadığını kontrol edin.
	Süpürme baskısı ayarını kontrol edin. Gerektiğinde süpürme basıncını zemine uygun olarak ayarlayın.
	Cihazın açılıp açılmadığını kontrol edin.
	Akünün şarj durumunun yürütülen süpürme çalışması için yeterli olup olmadığını kontrol edin. Gerekirse aküyü şarj edin.
Çalışma sonrası	Süprüntü haznesini boşaltın.
	Cihazı temizleyin.
	Toz fi ltresini temizleyin.
	Aküyü şarj edin.
8 Bh Fırça tahriklerini temizleyin.

9.2 Toz filtresinin temizlenmesi

1. Süprüntü haznesini (2) yol süpürme makinesinden çıkarın, bkz. bu kullanım kılavuzundaki "7.7 Süprüntü haznesinin boşaltılması" bölümü.

A 22 B C

Şek. 8: Toz filtresinin çıkartılması

1. Her iki toz filtresini (22) yukarıya doğru kızaklardan (A) çıkartın.
2. Her bir toz filtresinin plastik gövdesini (B) açın ve köpük elemanını (C) çıkartın.
3. Köpük elemanını (C) vurarak silkeleyin ve bunları suyla temizleyin.
4. Kuru köpük elemanlarını tekrar plastik gövdelerinin içine yerleştirin.
5. Toz filtrelerini (22) tekrar kızakların içine itin.
6. Süprüntü haznesini (2) yol süpürme makinesine takın.

9.3 Tıkanıklığın giderilmesi

• Dolanan maddeleri (örn. iplikler, kordonlar, uzun tüylü maddeler...) fırça killarından ve akislerden giderin.
• Sıkışan maddeleri (örn. taşlar, dallar, yapraklar...) giderin.

9.4 Fırça kıllarının düzeltilmesi

UYARI

Üfl eme makinesinin yanlış kullanılmas veya uygunsuz bir üfl eme makines nedeniyle yangın tehlikesi!

Fırça kıllarını düzeltirken aşırı sıcaklık oluşursa yangın tehlikesi oluşur.

• Fırça kılların ısıtılması için açık alev veya brülörler kullanmayın!
• Sıcak hava püskürtücü kullanmayın. Kıllar aşırı ısı nedeniyle eriyebilir

Bükülen fırça kılları bir ılık hava püskürtücü (örn. fön) ile ısıtılarak tekrar düzeltilebilir.

1. Ilık hava püskürtücü yü çalışır şekilde büyülen fırça kıllarının üzerine tutun.
   » Yeterli sıcaklık oluştuğunda fırça kılları kendiliğinden düzelecektir.

9.5 Cihazın temizlenmesi

• Yağ sökücü maddeler kullanmayın.
• Sert temizleme malzemesi kullanmayın.
• Cihazı basınçlı yıkama makinesi ile veya akan su altında temizlemeyin. Cihaz suya batırılamaz ve su ile yıkanamaz.
  • Bilya yuvalarını nemden koruyun.

• Rulo fırçaları ve süpürme silindirini basınçlı hava ile temizlemeyin.
  » Sert hava çıkışı fırçalara zarar verebilir.

• Rulo fırçaları, ince kir süpürme silindirini ve tahrikleri ıslak bez ile temizleyin.

• Tüm plastik parçaları nemli bir bez ile temizleyin.

» Aküyü temiz tutun çünkü kirli bir akü kutupların üzerindeki kaçak akımlar nedeniyle zamanla deşarj olabilir.

1. Toz filtresini temizleyin (bkz. bu kullanım kılavuzundaki "9.2 Toz filtresinin temizlenmesi" bölümü)

10. İşletim dışına alma ve saklama

10.1 İtme kolunun sökülmesi

DİKKAT

İtme kolunun devrilmesi nedeniyle yaralanma tehlikesi!

İtme kolunun devrilmesi, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Taşıma sırasında cihazı itme kolu devrilmeyecek şekilde tutun.

» Depolama ve saklama sırasında yerden kazanmak için itme kolu (1) cihazdan sökülebilir.

Şek. 9: İtme kolu montajı

1. İtme kolunu (1) dikey konuma getirin.
2. İtme kolunun (1) her iki tarafından bulunan durdurma yaylarını (B) içeriye doğru bastırın.
3. İtme kolunu (1) aynı anda her iki tutacak parçasının (10) içinden çıkartın.
4. Tutacak parçalarını (10) gövdeye yakın olacak şekilde döndürün.
5. İtme kolunu (1) dikey konuma getirin.
6. İtme kolunun (1) her iki tarafından bulunan durdurma yaylarını (B) içeriye doğru bastırın.
7. İtme kolunu (1) aynı anda her iki tutacak parçasının (10) içinden çıkartın.
8. Tutacak parçalarını (10) gövdeye yakın olacak şekilde döndürün.

10.2 Aküyü çıkarma

Ayrıca gerekirse hata giderme ve bir tıkanıklık giderme sırasında akü sökülmelidir. Bu, yol süpürme makinesinin kazayla çalışmasına karşı bir koruma görevi görür.

» Aküyü temiz tutun çünkü kirli bir akü kutupların üzerindeki kaçak akımlar nedeniyle zamanla deşarj olabilir.

1. Başlığın (11) ön alt köşesindeki bağlantı parçalarını (12) biraz öne doğru çekin.
2. Başlığı (11) yukarı doğru yatırım.

Şek. 10: Aküyü çıkarma

1. Akü (24) tarafındani kilide (26) basın.
2. Aküyü (24) belirtilen yönde akü taşıyıcısından (25) çıkarın.
3. Başlığı (11) kapatın ve bunları bağlantı parçalarıyla (12) kilitleyin.

10.3 Depolama/Saklama

NOT

Örneğin, cihazın nemli ortamda depolanması gibi uygunsuz depolama, yol süpürme makinesinde hasarlar oluşturabilir

» Bu kullanım kılavuzunun "10.2 Aküyü çıkarma" bölümündeki bilgileri dikkate alın.
- Cihazı yalnızca temiz durumda ve süprüntü haznesi (2) boşaltılmış şekilde depolayın.
» Süprüntü haznesinin (2) boşaltması hakkında bilgileri, bu kullanım kılavuzunun “7.7 Süprüntü haznesinin boşaltılması” bölümünde ve temizlemesi hakkındaki bilgileri “9.5 Cihazın temizlenmesi” bölümünde bulabilirsiniz.

Şek. 11: Saklama pozisyonu

• Cihazı, fırça kılları kırılmayacak veya bükülmeyecek şekilde yerleştirin.
• İtme kolu dahil, cihaz devrilmeye ve kaymaya karşı emniyete alın ve böylece hasarlardan koruyun.
• Cihazı dışarıda veya nemli ortamda bırakmayın.

10.4 Bertaraf

• Yol süpürme makinesini, şarj cihazını ve aküyü çevreye ve yerel olarak geçerli yasal yönergelere uygun olarak bertaraf edin.
• Cihazı ve aküyü birbirinden ayrılmış şekilde bertaraf edin.
  • Cihazı evsel atığa atmayın.

Li-iyon akülerin sevkiyatı tehlikeli mal yasasına (BM3480 ve BM3481) tabidir ve özel yönergeler geçerlidir. Ülkenizdeki güncel geçerli yönergeleri öğrenin.

Servis durumunda bunlar, cihazla birlikte gönderilmez, aküleri de tek olarak göndermeyin, bunlar sizde kalır!

Cihazı edindiğiniz satış noktasıyla veya ülkenizden sorumlu servis atölyesiyle önceden iletişime geçin ve doğrudan uygulama detaylarını öğrenin.

11. REACH

REACH Kimyasal Maddelerin Kaydı,

Değerlendirilmesi, İzni ve Kısıtlanmasına İlişkin Avrupa Kimyasal Yönetmeliği'dir.

1907/2006 numaralı REACH Yönetmeliği'ne (AT) uyum hakkındaki bilgilere www.starmix.de adresinden ulaşabilirsiniz.

12. AT Uygunluk Beyani

Makine direktifi 2006/42/AT Ek II 1A uyarınca uyumluluk beyanı

Üretici:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Almanya

Teknik belgelerin tanzimiyle yetkili:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Almanya

Ürün:

Akülü yol süpürme makinesi

DuroSweep 77 Pro 18V

İşbu belge ile yukarıda adı geçen ürünün Makine Direktifi 2006/42/AT'nin ilgili tüm hükümlerine uygun olduğunu beyan ederiz. Yukarıda adı geçen ürün aşağıdaki ilgili yönetmeliklerin gerekliliklerini yerine getirir:

• EMU Yönetmeliği 2014/30/AB
• EMU Yönetmeliği 2011/65/AB

Aşağıdaki uyumlandırılmış normlar uygulanmıştır:

• AT ISO 12100:2010, Makinelerin Güvenliği - Genel Tasarım Prensipleri Risk Değerlendirmesi ve Risk Azaltma
• AT 60335-1:2012/A15:2021, Ev kullanımı ve benzeri amaçlar için elektrikli cihazların güvenliği - Bölüm 1: Genel gereklilikler
• EN 60335-2-72:2012, Ev kullanımı ve benzeri amaçlar için elektrikli cihazların güvenliği - Bölüm 2-72: Ticari kullanım için sürüş tahrikli veya sürüş tahriksiz zemin işleme makineleri için özel gereklilikler

- AT IEC 55014-1:2021, Elektromanyetik uyumluluk - Ev cihazlarına, elektronik takımlara ve benzeri elektronik cihazlara yönelik gereklilikler - Bölüm 1: Arızalı yayın (CISPR 14-1:2020)

- AT IEC 55014-2:2021, Elektromanyetik uyumluluk - Ev cihazlarına, elektronik takımlara ve benzeri elektronik cihazlara yönelik gereklilikler - Bölüm 2: Bağışıklık - Ürün ailesi normu (IEC/CISPR 14-2:2020)

- AT 62233:2008-04, Elektromanyetik bölgelerde kişilerin güvenliği açısından ev aletlerinin ve benzeri elektronik cihazların elektromanyetik bölgelerinin ölçülmesi için yöntemler.

- AT IEC 63000:2018, Tehlikeli maddelerin kısıtlanması açısından elektrikli ve elektronik cihazların değerlendirilmesi için teknik dokümantasyon.

Ebersbach, Tarih 09.06.2023
