BEDIENUNGSANLEITUNG DuroSweep 77 Pro 18V Starmix

1.3 Symbole und Kennzeichnungen....3

1.4 Haftungsbeschränkung .... 3

1.5 Gewährleistung 3

1.6 Urheberschutz 4

1.7 Zielgruppe 4

1. Sicherheit......4

2.1 Bestimmungsgemäße Verwendung....4

2.2 Nicht bestimmungsgemäße Verwendung 4

2.3 Verantwortung des Benutzers....5

2.4 Allgemeine Sicherheitshinweise....5

2.5 Allgemeine Sicherheitshinweise zum Akku 5

2.6 Gefahrenhinweise am Gerät....7

2.7 Persönliche Schutzausrüstung....7

1. Technische Daten....7

2. Aufbau und Funktion 8

4.1 DuroSweep 77 Pro 18V 9

4.2 DuroSweep 77 Pro....9

1. Transport....9

5.1 Anlieferung 9

5.3 Lieferumfang....9

5.4 Umgang mit Verpackungsmaterialien 9

5.5 Aufbewahrung der Kehrmaschine....9

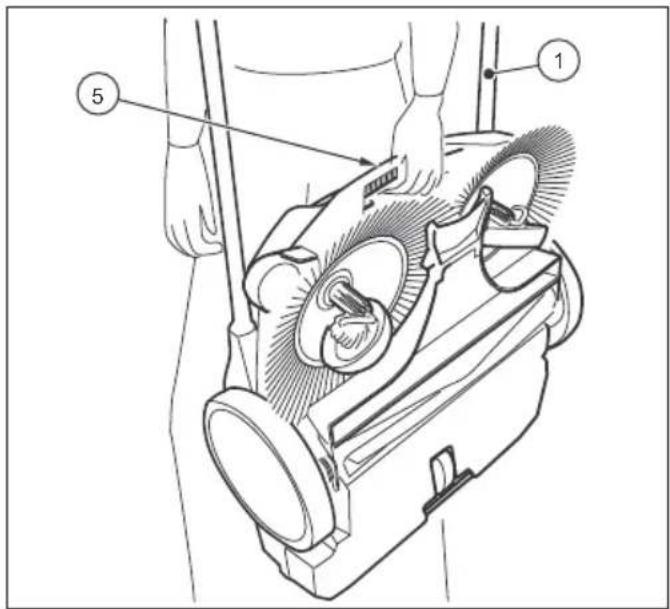

5.6 Gerät tragen....10

5.7 Gerät im Fahrzeug transportieren 10

1. Inbetriebnahme....11

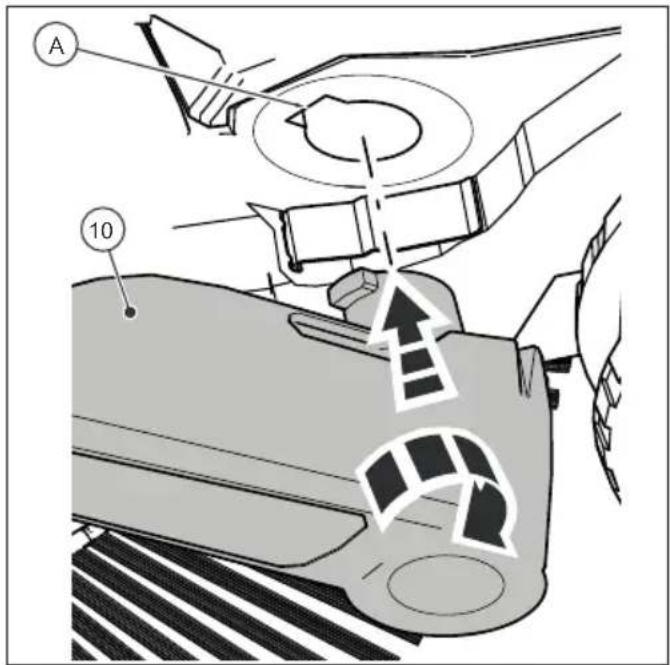

6.1 Griffbeschläge montieren.... 11

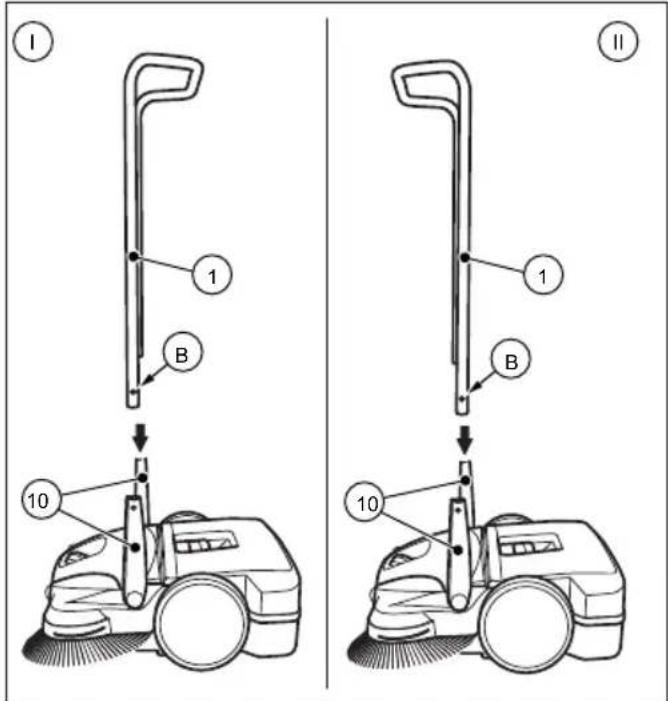

6.2 Schiebebügel montieren....11

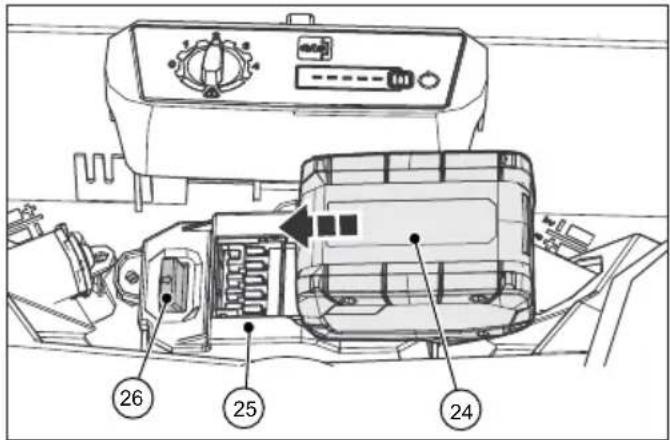

6.3 Akku einbauen....12

6.4 Akku laden 12

1. Bedienung....12

7.1 Vor Arbeitsbeginn....12

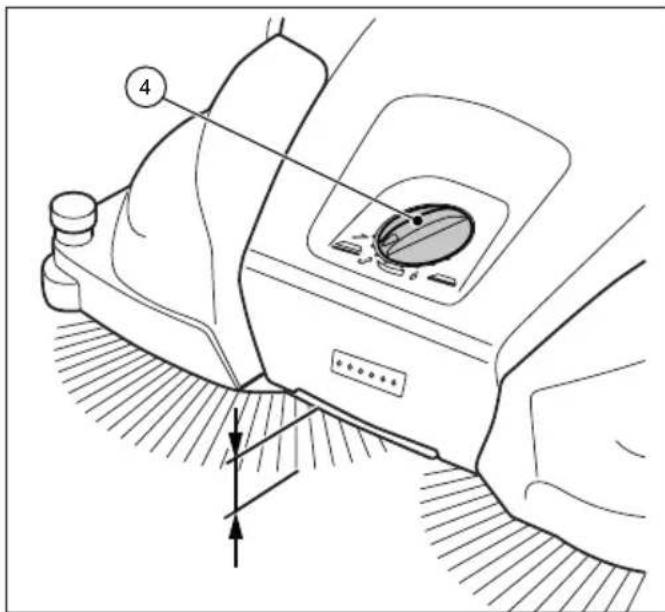

7.2 Höhenverstellung der Tellerbesen....13

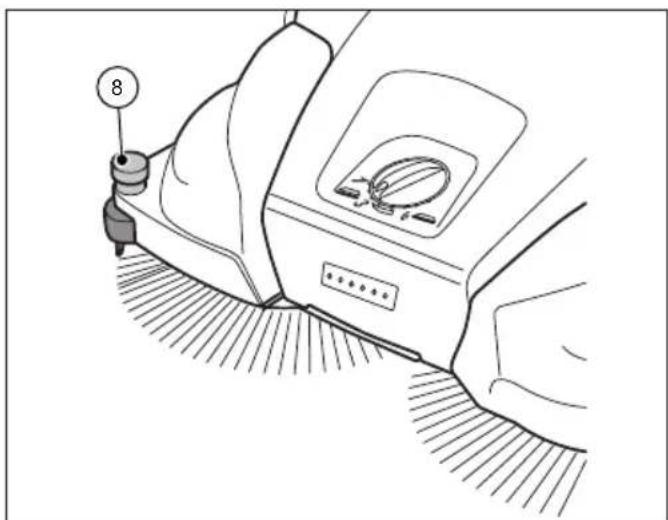

7.3 Niederhalter einstellen....13

7.4 Akkubetrieb und LED-Anzeige 14

7.5 Überlastschutz....14

7.6 Manueller Betrieb 15

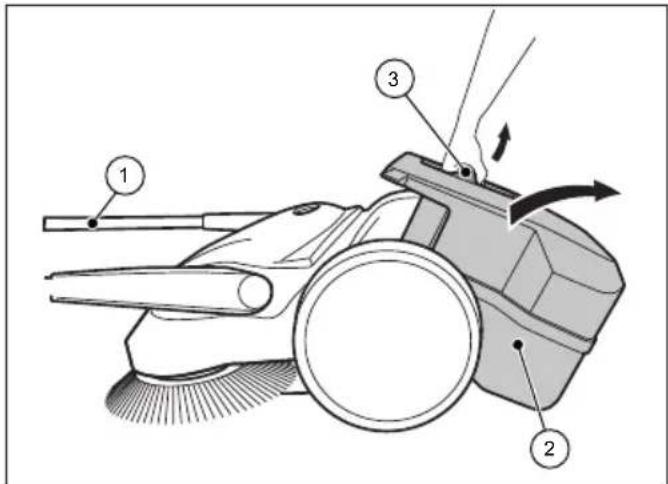

7.7 Kehrgutbehälter entleeren....15

1. Fehlerbehebung 16

8.1 Störungstabelle Teil 1....17

8.2 Störungstabelle Teil 2....18

DE

8.3 Störungsbeseitigung Ablauf 19
9. Wartung und Reinigung.... 19
9.1 Wartungsplan....20

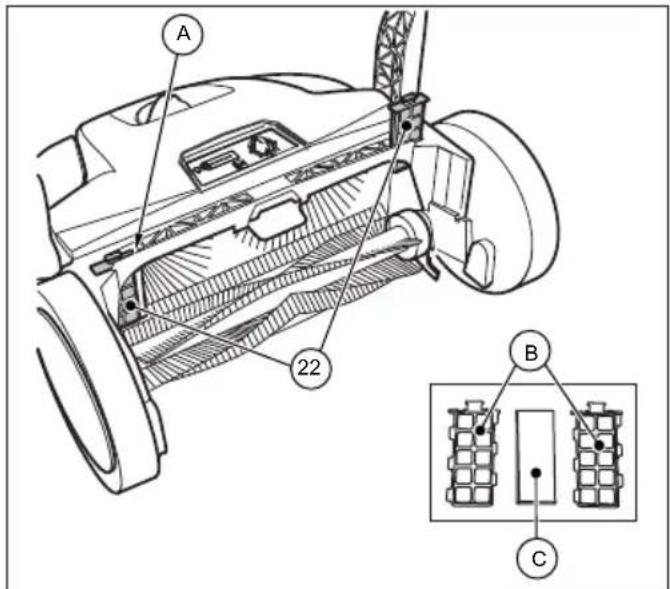

9.2 Staubfilter reinigen....21
9.3 Blockierung beseitigen....21
9.4 Borsten ausrichten....21
9.5 Gerät reinigen 21
10. Außerbetriebnahme und Aufbewahrung....22

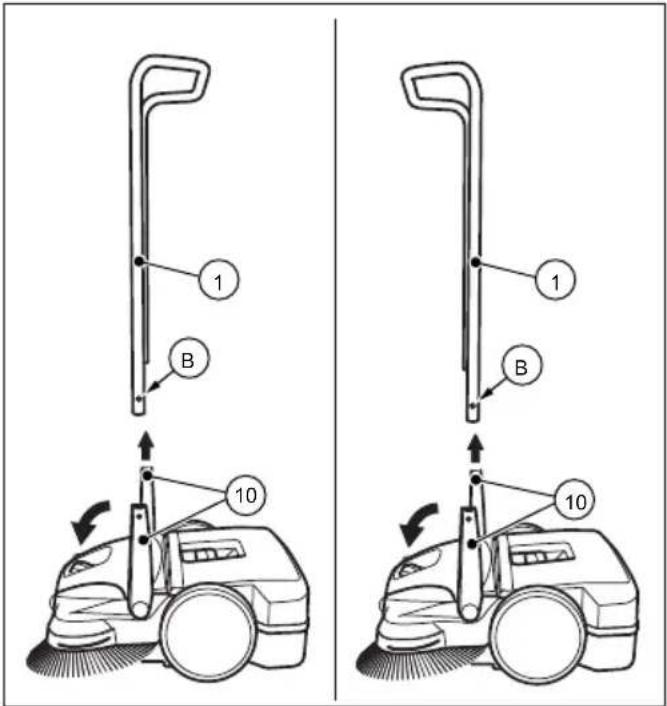

10.1 Schiebebügel demontieren 22

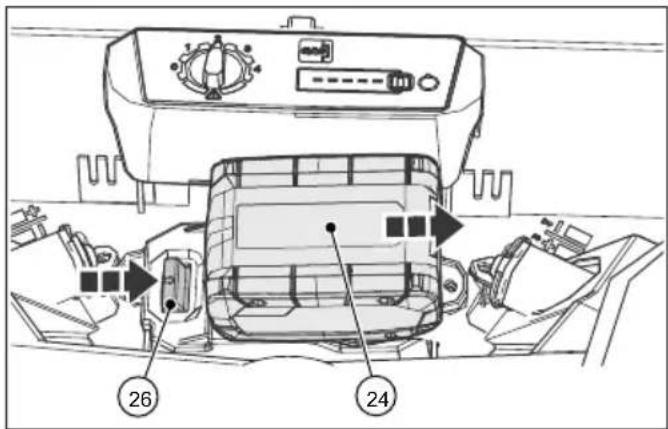

10.2 Akku ausbauen....22
10.3 Lagerung/Aufbewahrung 23
10.4 Entsorgung 23
11. REACH....24
12. EG Konformitätserklärung 24

1. Allgemeines

Diese Bedienungsanleitung ist Teil des Gerätes Kehrmaschine DuroSweep 77 Pro (Baujahr: ab 2022) und Kehrmaschine DuroSweep 77 Pro 18V (Baujahr: ab 2022) und ausschließlich für die genannten Geräte gültig.

Die Bedienungsanleitung vermittelt wichtige Hinweise für den sicheren und effizienten Umgang mit dem Gerät.

Voraussetzung für sicheres Arbeiten am Gerät ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

• Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.
• Lesen Sie die Sicherheitshinweise!
• Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes sicher und zugänglich auf.
• Geben Sie die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Gerätes weiter.

1.1 Adresse

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Germany

Tel.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Konventionen

Um mit der Bedienungsanleitung optimal arbeiten zu können, sind folgende Erklärungen zu den typografi schen Konventionen zu beachten.

Aufzählung

- So dargestellte Texte sind Aufzählungspunkte.

Arbeitsabfolge

1. Schritt 1 der Arbeitsabfolge
2. Schritt 2 der Arbeitsabfolge
3. Schritt 3 der Arbeitsabfolge
   Die Reihenfolge der Arbeitsschritte ist einzuhalten.

Tipp

» Tipps, Hinweise (nicht Maschinenschaden) werden so dargestellt.

1.3 Symbole und Kennzeichnungen

Alle Warn- und Sicherheitshinweise unbedingt einhalten! Beim Arbeiten stets umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden!

Aufbau der Sicherheitshinweise

SIGNALWORT

Art und Quelle der Gefahr

Mögliche Folger

• Maßnahme zur Vermeidung der Gefahr

Gefahrenstufe

Gefahrenstufe Eintrittswahr-scheinlichkeit		Folgen bei Nichtbeachtung
GEFAHR	Unmittelbar	Tod, schwere Körperverletzung
WARNUNG	Möglich	Tod, schwere Körperverletzung
VORSICHT	Möglich	Leichte Körperverletzung
HINWEIS	Möglich	Sachschaden

1.4 Haftungsbeschränkung

Für Schäden und Folgeschäden, die durch die nachfolgend aufgeführten Punkte entstehen, übernimmt die Electrostar GmbH keinerlei Haftung:

• Nichtbeachtung der Bedienungsanleitung,
• Verwendung nicht zugelassener Ersatzteile / falscher Ersatzteile / Ersatzteile, die nicht der Herstellerspezifikation entsprechen,
• Eigenmächtige Änderungen, An- und Umbauten am Gerät.

1.5 Gewährleistung

Es gelten die jeweiligen gesetzlichen Bestimmungen des Landes, in dem das Gerät gekauft wurde. Bitte wenden Sie sich mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

1.6 Urheberschutz

Die Bedienungsanleitung ist urheberrechtlich für die Electrostar GmbH geschützt.

Die Bedienungsanleitung enthält Vorschriften und Zeichnungen bzw. Zeichnungsausschnitte technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden dürfen.

Eine Erlaubnisgenehmigung zur Verwendung für Publikationen oder Weitergabe von Kopien oder Informationen aus dieser Bedienungsanleitung an Dritte behält sich Electrostar GmbH vor.

Aus Zuwiderhandlungen entsteht ein Schadenersatzanspruch des Herstellers. Weitere Ansprüche bleiben vorbehalten.

1.7 Zielgruppe

Diese Bedienungsanleitung richtet sich an den Benutzer dieser Kehrmaschine.

2. Sicherheit

Beachten Sie zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise!

2.1 Bestimmungsgemäße Verwendung

Die Kehrmaschinen DuroSweep 77 pro und DuroSweep 77 pro 18 V sind ausschließlich zum Entfernen von Straßenschmutz wie z. B. Laub, Gras, Split, Sand und ähnlichen Verunreinigungen auf ebenen und harten Flächen vorgesehen.

Das Gerät ist geeignet zur kommerziellen Verwendung z. B. in Hotels, Schulen, Krankenhäusern, Fabriken und Büros.

2.2 Nicht bestimmungsgemäße Verwendung

Jeder andere als der im Abschnitt „Bestimmungsgemäße Verwendung“ beschriebene Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer des Gerätes.

Die Kehrmaschine darf nicht zum Kehren von gesundheitsgefährdenden, brennbaren oder glühenden Stoffen (Zigaretten und Streichhölzern), Metallspänen, Flüssigkeiten, explosiven oder gefährlichen Stäuben (Ex), Säuren oder Lösungsmitteln genutzt werden.

Die Kehrmaschine darf ebenfalls nicht zum Kehren von Wasser, Beton, Mörtel, Zement und gipshaltigen Stäuben, Stroh, Heu, Pferdehaare verwendet werden.

Auch feuchtes Kehrgut wie Schnee, Stallmist, Kuhdung und schlammige Stoffe wie z. B. Fäkalien dürfen nicht mit der Kehrmaschine gekehrt werden.

Die Kehrmaschine darf nicht in explosionsgefährdeten Bereichen oder als Transportmittel verwendet werden.

2.3 Verantwortung des Benutzers

Ein Benutzer ist jede natürliche oder juristische Person, die die Kehrmaschine nutzt oder Dritten zur Anwendung überlässt und während der Nutzung für die Sicherheit des Benutzers oder Dritter verantwortlich ist.

• Beaufsichtigen Sie Kinder, die sich im Arbeits- umfeld befin den, um sicherzustellen, dass sie nicht damit spielen.
• Minderjährige dürfen nicht mit dem Gerät arbeiten. Ausgenommen sind Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.
• Personen, deren Reaktionsfähigkeit beeinfl usst ist, z. B. durch Drogen, Alkohol oder Medikamente, dürfen keine Arbeiten mit dem Gerät ausführen.
• Personen, die sich aufgrund ihres gesundheitlichen Zustands nicht anstrengen dürfen, dürfen keine Arbeiten mit der Kehrmaschine ausführen.
• Ersetzen Sie unleserlich gewordene Beschilderung an der Kehrmaschine.

2.4 Allgemeine Sicherheitshinweise

• Machen Sie Verpackungsmaterial Kindern unzugänglich. Es besteht Erstickungsgefahr!
• Tragen Sie weder off ene, lange Haare, Krawatte, lose Kleidung noch Schmuck einschließlich Ringe.
• Achten Sie im Umgang mit der Kehrmaschine darauf, dass Verletzungsgefahr durch Hängenbleiben und Einziehen von Kleidungsstücken und Körperteilen bestehen kann.

2.5 Allgemeine Sicherheitshinweise zum Akku

GEFAHR

Lebensgefahr durch Stromschlag!

Bei falscher Handhabung im Umgang mit dem Ladegerät besteht Lebensgefahr durch einen elektrischen Schlag.

• Nie defektes oder beschädigtes Ladegerät verwenden.
• Nie Ladegerät öff nen bzw. zerleger
• Anschlussleitung des Ladegerätes regelmäßig auf Beschädigungen prüfen. Bei Beschädigung der Anschlussleitung sofort Netzstecker ziehen

GEFAHR

Lebensgefahr durch Explosion!

Ladegerät und Kehrmaschine können Funken erzeugen, die Staub oder Dämpfe entzünden können. Es können z. B. Schaltfunken beim Betätigen des Ein/Aus-Schalters entstehen.

- Ladegerät und Kehrmaschine nie in explosionsgefährdeter Umgebung betreiben, also in einer Umgebung, in der sich brennbare Flüssigkeiten (Dämpfe), Gase oder Stäube (EX) befin den

WARNUNG

Verletzungs- oder Unfallgefahr bei der Handhabung mit dem Akku!

Bei falscher Handhabung im Umgang mit dem Akku kann es zu verschiedener Gefahrensituationen kommen. Folgende Punkte müssen beachtet werden

• Beachten Sie die mitgelieferten Anleitungen zum Akku und Akkuladegerät
• Akku vor direkter Sonneneinstrahlung, Hitze, off enem Feuer und elektrischen Funker schützen.
• Nicht in unmittelbarer Nähe des Akkus rauchen.
• Akku niemals Mikrowellen oder hohem Druck aussetzen.
• Akku nicht bei Temperaturen unter 0°C laden.
  • Niemals ins Feuer werfen
• Nie einen defekten, beschädigten oder deformierten Akku laden oder verwenden
• Akku niemals öff nen, beschädigen oder fallen lassen.
• Akku außerhalb der Reichweite von Kindern aufbewahren.

WARNUNG

Verletzungs- oder Unfallgefahr durch Austreten von Partikel aus dem Akku

Austretende Akku-Partikel können zu Hautreizungen, Verbrennungen und Verätzungen führen.

• Bei zufälligem Kontakt die betroff enei Körperstellen mit reichlich Wasser und Seife abwaschen.
• Wenn die Partikel in die Augen kommen, nicht reiben und die Augen mit reichlich Wasser mindestens 15 Minuten spülen. Zusätzlich ärztliche Hilfe in Anspruch nehmen.
• Achten Sie auf einen sicheren Umgang mit dem Akku.

HINWEIS

Bei falscher Handhabung und unsachgemäßem Umgang mit dem Akku, und Ladegerät kann es zu Sach- oder Geräteschäden kommen. Folgende Punkte müssen beachtet werden

• Kehrmaschine nur mit dem vom Hersteller vorgeschriebenen Akku gemäß Kapitel „3. Technische Daten“ betreiben
• Setzen Sie nur das vom Herstellers empfohlene Ladegerät für den vorgeschriebenen Akku ein
• Ladegerät nur an die auf dem Typenschild angegebene Netzspannung und Netzfrequenz anschließen
• Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, sondern immer am Netzstecker.
• Beschädigte Anschlussleitung durch eine Elektrofachkraft instandsetzen lassen
• Ladegerät nur in geschlossenen unc trockenen Räumen verwenden und aufbewahren. Ladegerät vor Regen und Feuchtigkeit schützen
• Ladegerät und Akku nur in den dafür vorgegebenen Temperaturbereichen gemäß den Werten im Kapitel „3. Technische Daten“ verwenden.
• Die Kontakte des Ladegerätes niemals mit metallischen Gegenständen (z. B. Nägel, Münzen, Schmuck) verbinden (kurzschließen). Ladegerät kann durch Kurzschluss beschadigt werden
• Keine metallischen Transportbehälter für der Akku verwenden.
• Akku vor Regen und Feuchtigkeit schützen.
• Um einer Tiefentladung des Akkus vorzubeugen, muss der Akku bei Lagerzeiträumen ab ca. 2 Monate aus der Kehrmaschine entnomen werden. Informationen zur Lagerung und Aufbewahrung sowie zum Ausbau des Akkus fi nden Sie im Abschnitt „10.2 Akku entnehmen“ dieser Bedienungsanleitung.
• Bei Lagerzeiträumen ab ca. 6 Monate muss zudem der Akku vorher vollständig aufgeladen werden um die Leistungsfähigkeit des Akkus zu erhalten. Informationen zum Laden des Akkus fi nden Sie im Abschnitt „6. Akku laden“ dieser Bedienungsanleitung

2.6 Gefahrenhinweise am Gerät

An der Kehrmaschine bzw. dem Typenschild sind folgende Piktogramme angebracht:

VORSICHT

Achten Sie beim Arbeiten darauf, die in der Bedienungsanleitung beschriebenen Sicherheitshinweise einzuhalten.

Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.

Einzugs- und Einklemmgefahr

Bei Arbeiten im Rahmen der Bedienung, der Fehlerbehebung und der Wartung und Reinigung besteht Einzugs- und Verletzungsgefahr durch drehende Teile. Achten Sie dabei, auf die in der Bedienungsanleitung beschriebenen Sicherheitshinweise.

Ladegerät und Akku

Verwenden Sie zum Aufl aden des Akkus nur das vom Hersteller freigegebene Ladegerät.

2.7 Persönliche Schutzausrüstung

Bei der Arbeit ist das Tragen persönlicher Schutzausrüstung erforderlich, um Gesundheitsgefahren zu minimieren. Deshalb:

- Vor Beginn aller Arbeiten die jeweils benannte Schutzausrüstung ordnungsgemäß anlegen und während der Arbeit tragen.

Festes Schuhwerk

Tragen Sie festes Schuhwerk mit griffi ger, rutschfester Sohle.

Feste Schutzhandschuhe

Tragen Sie feste Schutzhandschuhe.

Staubschutzmaske

Tragen Sie eine Staubschutzmaske.

3. TechnischeDaten

Grunddaten der Kehrmaschine DuroSweep 77 pro / 77 pro 18 V

Technische Daten 77 pro 77 pro 18 V
Kehrbreite in Millimeter [mm] 770 770
Kehrleistung in Quadratmeter pro Stunde [ m^2/h ]	3000 3600
Brutto Fassungsvermögen des Kehrgutbehälters in Liter [l]	40 40
Gewicht in Kilogramm [kg]	15	16 (ohne Akku)
Betriebszeit bei voller Akkuleistung* ca. min (Li-Power Akku 18V 5.2 Ah)	/	120
Max. Betriebstemperatur	-10 °C bis 40 °C

Geräusch- und Vibrationsinformation (gemessen nach EN 60335-2-72)	gemessen nach EN 60745-2-6
	77 pro	77 pro 18 V**
Schalldruckpegel L_p (EN 60335-2-72)*	/	64 dB (A)
Schallleistungspegel L_w (EN 60335-2-72)*	/	80 dB (A)
Unsicherheit für die genannten Schallpegel (2006/42/EG)	/	2,5 dB (A)

^* Ermittelt im Betriebszustand nomineller Höchstdrehzahl bei einer Umgebungstemperatur von 20 °C / abhängig vom Bodenbelag.
**Gemessen bei Gerät mit Li-Power Akku 18V 5.2 Ah

Technische Daten

Aufbau und Funktion

DuroSweep 77 Pro/

DuroSweep 77 Pro 18V

starmix

DE

Vibrationsinformation (gemessen nach EN 60335-2-72)	77 pro 77 pro 18 V
Handgriff links, ah	/ < 2,5 m/s^2
Handgriff rechts, ah
Unsicherheit (K) (RL 2006/42/EG)	/ 2,0 m/s^2

Akku 77 pro 18 V
Spannung [V] 18
Leistung und Gewicht sind abhängig vom verwendeten Akku.Informationen entnehmen Sie der Herstellerdokumentationdes Akkus.
Maximaler Temperaturbereich
Betrieb von -10	°C bis 40 °C
Laden* von 5	°C bis 40 °C
Aufbewahrung von -10	°C bis 40 °C

*Beachten Sie auch die Angaben in der Herstelleranleitung des Ladegeräts.

1. Aufbau und Funktion

Pos.-Nr. Bauteil
1 Schiebebügel
2 Kehrgutbehälter
3 Behältergriff
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seitliche Führungsrolle
8 Niederhalter
9 Laufrad
10 Griffbeschlag
11	Haube
12 Laschen
13 Wahlschalter Drehzahl
14 LED Anzeige
15 Ein/Aus-Taster
16 Feinschmutz-Kehrwalze
17 Kehrplatte
18 Kehrlippe
19 Schrägrad
20 Kupplung
21 Zahnhülse
22 Staubfilter
23 Typenschild
24 Akku
25 Akkuträger
26 Verriegelung

4.1 DuroSweep 77 Pro 18V

Vor dem Einschalten des Geräts, wird die gewünschte Rotationsgeschwindigkeiten der Tellerbesen über den Wahlschalter-Drehzahl (13) eingestellt. Das Gerät wird dann durch Betätigung am Ein/Aus-Tasters (15) in den Akkubetrieb genommen. Über die Anzeige (14) wird dann die Restkapazität des Akkus angezeigt. Mit dem Wahlschalter-Drehzahl (13) kann dann die Rotationsgeschwindigkeit der Tellerbesen nachjustiert werden (0 -> Drehzahl 0).

Zum Kehren wird das Gerät durch Schieben, über den Schiebebügel (1), vorwärts bewegt. Dabei befördern die beiden Tellerbesen (6) mit Hilfe der Kehrlippe (18) das Kehrgut in Richtung Kehrgutbehälter (2).

Die Feinschmutz-Kehrwalze (16) befördert das restliche Kehrgut in den Kehrgutbehälter (2). Die Stromversorgung erfolgt über einen eingeschobenen Akku (24), der für einen optimalen Betrieb des Gerätes ausreichend geladen sein muss.

» Informationen zum Laden des Akkus fi nden Sie im Abschnitt „6.4 Akku laden“ dieser Bedienungsanleitung.

Während des Akkubetriebs wird der aktuelle Betriebszustand der Kehrmaschine über die LED-Anzeige (14) angezeigt.

» Informationen zum Akku-Betrieb und der LED-Anzeige fi nden Sie im Abschnitt „7.4 Akkubetrieb und LED-Anzeige“ dieser Bedienungsanleitung.

Zusätzlich kann das Gerät auch bei einem niedrigen Ladestand des Akkus übergangsweise auch ohne den elektrischen Betrieb weiter benutzt werden.

» Informationen zum manuellen Betrieb fi nden Sie im Abschnitt „7.6 Manueller Betrieb“ dieser Bedienungsanleitung.

4.2 DuroSweep 77 Pro

Das Gerät wird durch Schieben, über den Schiebebügel (1), vorwärts bewegt. Dabei befördern die beiden Tellerbesen (6) mit Hilfe der Kehrlippe (18) das Kehrgut in Richtung Kehrgutbehälter (2).

Die Feinschmutz-Kehrwalze (14) befördert das restliche Kehrgut in den Kehrgutbehälter (2).

5. Transport

5.1 Anlieferung

HINWEIS

Sichtbare Schäden an der Außenverpackung bitte sofort bei Anlieferung vom Fahrer des Paketdienstes bestätigen lassen. Wird ein Transportschaden erst beim Auspacken bemerkt, ist der Paketdienst innerhalb 24 Stunden nach Anlieferung schriftlich zu benachrichtigen, um ihn für die Schäden haftbar zu machen.

Transportgut mit Inhalt von Lithium-Ionen-Batterien / Akkus (UN 3481).

5.3 Lieferumfang

• Gerät
• Schiebebügel
  • Zwei Griff beschläge (vormontiert)
  • Bedienungsanleitung

» Der Lithium-Ionen-Akku (18V) ist nicht im Lieferumfang enthalten.

5.4 Umgang mit Verpackungsmaterialien

• Entsorgen Sie das Verpackungsmaterial stets umweltgerecht.
• Beachten Sie die örtlichen, regional geltenden gesetzlichen Vorschriften.

5.5 Aufbewahrung der Kehrmaschine

HINWEIS

Unsachgemäße Aufbewahrung, z. B. Lagerung des Gerätes in feuchter Umgebung, oder ein nicht ausreichend geladener Akku können zu Schäden an der Kehrmaschine führen. Informationen zur Lagerung und Aufbewahrung des Gerätes finden Sie im Kapitel „10. Außerbetriebnahme und Aufbewahrung“.

» Für die platzsparende Aufbewahrung kann der Schiebebügel vom Gerät demontiert werden. Informationen zur Demontage des Schiebebügels fi nden Sie im Abschnitt „10.1 Schiebebügel demontieren“ dieser Bedienungsanleitung.

5.6 Gerät tragen

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

Abb. 1: Gerät tragen

1. Schwenken Sie den Schiebebügel (1) fl ach nach vorne.
2. Greifen Sie das Gerät am Tragegriff (5).
3. Tragen Sie das Gerät so, dass die Tellerbesen vom Körper wegzeigen.

5.7 Gerät im Fahrzeug transportieren

VORSICHT

Verletzungsgefahr durch unsachgemäßen Transport der Kehrmaschine!

Ein umherschleuderndes, verrutschendes oder umkippendes Gerät kann zu Verletzungen des Fahrers oder anderer Personen führen.

- Sichern Sie das Gerät mit einem Spanngurl gegen Verrutschen und Umherschleudern

1. Platzieren Sie das Gerät im Fahrzeug an einer geeigneten Stelle.
2. Sichern Sie das Gerät mittels Spanngurt.
   » Für den platzsparenden Transport in Fahrzeugen kann der Schiebebügel (1) vom Gerät demontiert werden. Informationen zur Demontage des Schiebebügels fi nden Sie im Abschnitt „10.1 Schiebebügel demontieren“ dieser Bedienungsanleitung.

HINWEIS

• Unsachgemäßer Transport kann zu Schäder an der Kehrmaschine führen
• Lassen Sie die Kehrmaschine zum Schutz des Akkus nicht in einem aufgeheizten Fahrzeug zurück
• Stellen Sie sicher, dass auch während dem Transport das Gerät nicht versehentlich eingeschaltet wird. Entnehmen Sie den Akku falls erforderlich. Informationen zum Ausbau des Akkus fi nden Sie im Abschnitt „10.2 Akk entnehmen“ dieser Bedienungsanleitung.

6. Inbetriebnahme

6.1 Griff beschläge montieren

A 10

Abb. 2: Griff beschläge montieren

Bei Auslieferung liegen zwei Griff beschläge (10) und der Schiebebügel (1) als Einzelteile vor.

1. Positionieren Sie die Griff beschläge (10) wie in der Abbildung 2 dargestellt.
2. Führen Sie die Griff beschläge (10) in dieser Position bis zum Anschlag in die dafür vorgesehene Aufnahme (A) der Kehrmaschine ein.
3. Verdrehen Sie die Griff beschläge gegenüber der Einführposition, sodass diese nicht wieder herausgezogen werden können.

6.2 Schiebebügel montieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann

Der Schiebebügel (1) kann in zwei Stufen (I) und (II) auf die Körpergröße des Benutzers eingestellt werden.

» (I): Niedrige Stufe
» (II): Höhere Stufe

I 1 B 10 II 1 B 10

Abb. 3: Schiebebügelmontage

1. Drehen Sie die Griff beschläge (10) in die senkrechte Stellung.

2. Drücken Sie die Rastfedern (B) an beiden Seiten des Schiebebügels nach innen.

3. Schieben Sie den Schiebebügel (1) gleichzeitig in beide Griff beschläge (10).
   » Dafür muss der Schiebebügel vor dem Einführen in die Griff beschläge um ca. 10 cm auseinandergebogen werden.

4. Schieben Sie den Schiebebügel (1) so weit in die Griff beschläge (10) bis die Rastfedern einrasten.

6.3 Akkueinbauen

» Der Lithium-Ionen-Akku ist nicht im Liefer- umfang enthalten. Um einer Selbstentladung des Akkus vorzubeugen, sollte bei längerer Nichtbenutzung der Akku ausgebaut werden.
1. Ziehen Sie die Laschen (12) an der vorderen Unterkante der Haube (11) etwas nach vorne.
2. Schwenken Sie die Haube (11) nach oben.

Abb. 4: Akku einbauen

1. Schieben Sie den Akku (24) bis zum Anschlag auf den Akkuträger (25) auf.
   » Beim Einrasten des Akkus in die Verriegelung (26) hören Sie ein „Klick“-Geräusch.
2. Schließen Sie die Haube (11) und verriegeln Sie diese über die Laschen (12).

6.4 Akkuladen

» Es wird empfohlen, den Akku (24) vor der ersten Inbetriebnahme vollständig zu laden.
» Entnehmen Sie alle Informationen zum Laden des Akkus aus der Herstellerdokumentation des Akkus.
» Informationen zum Akkubetrieb und der LED-Anzeige fi nden Sie im Abschnitt „7.4 Akkubetrieb und LED-Anzeige“ dieser Bedienungsanleitung.

7. Bedienung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters könner Schnittverletzungen durch Glasscherben, Metall oder andere scharfkantige Materialien entstehen

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandene Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

7.1 Vor Arbeitsbeginn

• Prüfen Sie das Gerät vor Arbeitsbeginn auf seine Funktionalität.
• Prüfen Sie den Schiebebügel (1) auf festen Sitz in den Griff beschlägen (10).
• Prüfen Sie den Kehrgutbehälter (2) auf festen Sitz und Zustand.
• Prüfen Sie die Tellerbesen (6) und die Feinschmutz-Kehrwalze (16) hinsichtlich Äste, aufgespulter Fäden und Schnüre, langfaserige Stoff e etc. Beseitigen Sie diese ggf.
• Prüfen Sie die Tellerbesen (6) und die Feinschmutz-Kehrwalze (16) auf festgeklemmte Teile oder Verschmutzungen.
• Prüfen Sie die Handgriff e auf Verschmutzungen und reinigen Sie diese ggf.
• Prüfen Sie, ob sich der Ein/Aus-Taster (15) jederzeit einschalten lässt.
• Prüfen Sie, ob der Akkustand ausreichend für die durchzuführenden Arbeiten ist.

7.2 Höhenverstellung der Tellerbesen

HINWEIS

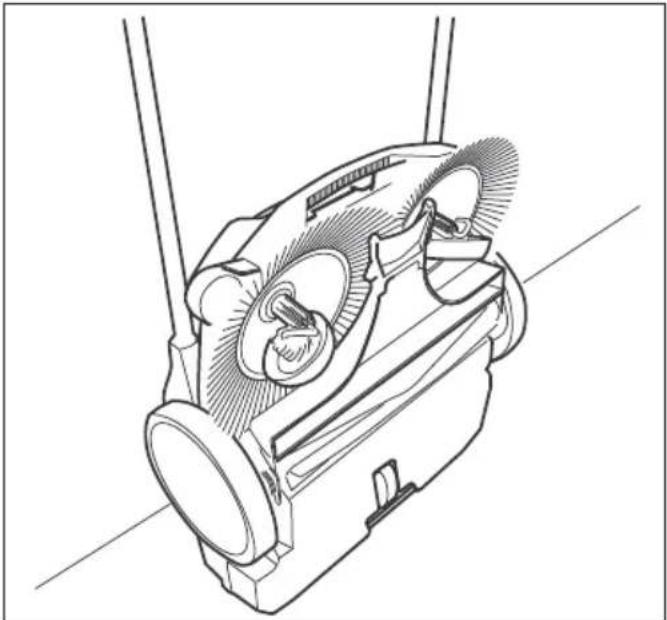

Die Höhenverstellung sollte im aufgestellter Zustand (siehe Abb. 11) erfolgen. Dadurch werden die Schrägräder entlastet und eine einfache Verstellung ist gewährleistet

Der Drehgriff für die Höhenverstellung der Tellerbesen befi ndet sich in der Mitte des Vorderteils. Mit der Höhenverstellung werden die Tellerbesen auf den zu kehrenden Untergrund eingestellt. Die Stufen beruhen auf Erfahrungswerten und sind demnach als Anhaltswerte zu betrachten. Infolgedessen müssen ggf. beim Kehren Anpassungen der Stufen je nach Untergrund vorgenommen werden.

• Stufe 1-2: für alle ebenen, harten Flächen (z. B. Asphalt, Beton, Platten...)
• Stufe 3-4: für feuchtes Laub, Sand, unebene Flächen (z. B. Waschbetonplatten)
• Stufe 5-6: für starke Verschmutzungen und stärkere Unebenheiten

HINWEIS

Pressen Sie die Tellerbesen nicht zu fes auf den Boden. Ein zu hoher Anpressdruck führt zu einem erhöhten Verschleiß sowie einer Verringerung der Akkulaufzeit. Eir zu hoher Anpressdruck erhöht auch der Schiebewiderstand und kann sich nachteilig auf das Reinigungsergebnis auswirken.

Abb. 5: Höhenverstellung Tellerbesen

1. Stellen Sie die benötigte Stufe ein:

2. Drehen Sie dazu den Drehgriff (4) nach links, um die Stufe zu verringern.

3. Drehen Sie dazu den Drehgriff (4) nach rechts, um die Stufe zu erhöhen.

7.3 Niederhalter einstellen

Der rechte Tellerbesen wird über den Niederhalters auf die zu kehrenden Randbereiche z. B. an Wänden oder Bordsteinen positioniert. Dabei nimmt der Niederhalter durch seine Federwirkung stets die richtige Position ein.

Abb. 6: Niederhaltereinstellung

DE

7.4 Akkubetrieb und LED-Anzeige

Die LED-Anzeige (14) informiert über den aktuellen Betriebszustand der Kehrmaschine im Akkubetrieb.

1. Stellen Sie die Kehrmaschine auf die zu kehrende Fläche.
2. Wählen Sie über den Wahlschalter (13) die Drehzahl für die elektrisch angetriebenen Tellerbesen aus.

Die Einstellung ist von Position 1 (langsam) für sehr leichtes Kehrgut (z. B. Styroporkügelchen) bis Position 4 (schnell) für schweres Kehrgut (z. B. nasses Laub) möglich.

1. Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Tasters (15) ein.

Die Tellerbesen und Feinschmutz-Kehrwalze beginnen sich mit der vorgewählten Drehzahl an zu drehen. Bei ausreichend geladenem Akku leuchtet die grüne LED der LED-Anzeige (14) während des Akkubetriebs.

1. Führen Sie das Gerät über den Schiebebügel (1) mit beiden Händen.
2. Schieben Sie das Gerät mit normaler Schrittgeschwindigkeit vorwärts.
3. Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Tasters (15) aus.
4. Entleeren Sie den Kehrgutbehälter (2) bei Bedarf, siehe Abschnitt „7.7 Kehrgutbehälter entleeren“ in dieser Bedienungsanleitung.

» Um ein einwandfreies Kehrergebnis zu erzielen, Kehrgutbehälter in regelmäßigen Abständen entleeren.

HINWEIS

• Drehen die Tellerbesen langsamer oder blinkt die letzte grune LED der LED-Anzeige (14) während des Betriebs, deutet dies auf einen niedrigen Ladezustand des Akkus hin. Gerät ausschalten und Akku laden

• Bei einem zu niedrigen Ladezustand des Akkus, wird das Gerät durch die eingebaute Elektronik ausgeschaltet. Dabei blinkt die grüne LED der LED-Anzeige (14). Gerät ausschalten und Akku laden. Bei Tiefentladung erlischt der Garantieanspruch

• Reinigen Sie die Kehrmaschine und Staubfi Iter nach Arbeitsende, siehe Abschnitt „9.5 Gerät reinigen“ in dieser Bedienungsanleitung.

• Laden Sie den Akku bei Bedarf wieder vollständig auf, siehe Abschnitt „6.4 Akku laden“ in dieser Bedienungsanleitung.

7.5 Überlastschutz

Um Beschädigungen zu vermeiden sind die Motoren mit einem Überlastschutz ausgestattet. Schaltet die Elektronik der Kehrmaschine schon nach kurzer Zeit ab, ist dies auf eine zu hohe Last an den Motoren zurückzuführen. Die Feinschmutz-Kehrwalze sowie die Tellerbesen blockieren. In dem Fall leuchtet das Warndreieck in der Akku-Anzeige.

1. Schalten Sie nach dem Auslösen des Überlastschutzes die Elektronik der Kehrmaschine durch Betätigen des Ein/Aus-Tasters (15) aus und wieder ein. Dies hebt die Blockade der Maschine auf.

Ist die Feinschmutz-Kehrwalze sowie die Tellerbesen weiterhin blockiert, ist beides auf Freigängigkeit zu prüfen und Blockierungen, wie

z. B. eingeklemmte Steine, aufgespulte Fäden und ähnliches sind zu beseitigen.

1. Schalten Sie die Elektronik der Kehrmaschine durch Betätigen des Ein/Aus-Tasters (15) aus.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Arbeiten an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Einschalten des Gerätes.

- Stellen Sie sicher, dass das Gerät während dem Lösen der Blockade nicht versehentlich eingeschaltet wird! Stellen Sie den Wahlschalter-Drehzahl auf Position „0“. Entnehmen Sie den Akku. Informationen zum Ausbau des Akkus fi nden Sie in Abschnitt „10.2 Akku entnehmen“ in dieser Bedienungsanleitung

1. Lokalisieren und beseitigen Sie die Blockierung, siehe Abschnitt „9.3 Blockierung beseitigen“ in dieser Bedienungsanleitung.

2. Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Tasters (15) wieder ein.

3. Prüfen Sie, ob das Gerät wieder wie gewohnt arbeitet. Sollte die Warnanzeige weiterhin rot leuchten, kontaktieren Sie unseren Kundendienst.

7.6 ManuellerBetrieb

Die Kehrmaschine kann übergangsweise bei einem niedrigen Ladezustand des Akkus auch ohne elektrische Unterstützung betrieben werden. Der Kehrmechanismus wird dabei durch das Schieben des Gerätes angetrieben.

1. Führen Sie das Gerät über den Schiebebügel (1) mit beiden Händen.
2. Schieben Sie das Gerät mit Schrittgeschwindigkeit vorwärts.
3. Entleeren Sie den Kehrgutbehälter (2) bei Bedarf, siehe Abschnitt „7.7 Kehrgutbehälter entleeren“ in dieser Bedienungsanleitung.
4. Laden Sie den Akku (24) wieder vollständig auf, siehe Abschnitt „6.4 Akku laden“ in dieser Bedienungsanleitung.
   » Verwenden Sie den manuellen Betrieb nur übergangsweise. Im Akkubetrieb lässt sich ein besseres Kehrergebnis durch geringeren Kraftaufwand erzielen.

7.7 Kehrgutbehälterentleeren

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters könner Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung

VORSICHT

Einzugsgefahr an rotierender Walze

Beim Entleeren des Kehrgutbehälters besteht Einzugsgefahr durch die rotierende Kehrwalze

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung

VORSICHT

Gesundheitsgefährdung durch aufgekehrte Stäube!

Beim Entleeren des Kehrgutbehälters kann die Gesundheit durch die aufgekehrten Stäube gefährdet werden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

Abb. 7: Kehrgutbehälter entleeren

• Entleeren Sie den Kehrgutbehälter (2) nach jeder Anwendung.
• Entleeren Sie den Kehrgutbehälter (2) in regelmäßigen Abständen, um ein einwandfreies Kehrergebnis zu erzielen.
• Bringen Sie den Schiebebügel (1) in die nach vorne geneigte Position oder in die Rastposition (Schiebebügel senkrecht).
• Ziehen Sie den Kehrgutbehälter (2) an dem Behältergriff (2) nach oben weg.
• Entleeren Sie den Kehrgutbehälter (2) vollständig.
  » Achten Sie darauf, dass auch die Gehäusekanten schmutzfrei sind.
• Setzen Sie den leeren Kehrgutbehälter (2) am Gerät ein.
• Drücken Sie den Behältergriff (3) zurück in die Ausgangsposition.
  » Dabei muss die Arretierung des Kehrgutbehälters (2) hörbar einrasten.
• Bringen Sie den Schiebebügel (1) zurück in die Bedienposition.

8. Fehlerbehebung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters könner Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Arbeiten an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Einschalten des Gerätes.

- Stellen Sie sicher, dass das Gerät während der Fehlerbehebung nicht versehentlich eingeschaltet wird! Stellen Sie den Wahlschalter-Drehzahl auf Position „0“ Entnehmen Sie den Akku. Informationen zum Ausbau des Akkus fi nden Sie in Abschnitt „10.2 Akku entnehmen“ in dieser Bedienungsanleitung

Trotz Einhaltung der vorgeschriebenen Wartungsarbeiten und Prüfung des Gerätes vor der Benutzung kann es zu Störungen kommen. Mögliche Störungen werden in den nachfolgenden Tabellen Teil 1 und Teil 2 unter Angabe von Ursache und Abhilfe aufgelistet.

8.1 Störungstabelle Teil 1

Störung Ursache Abhilfe
Gerät läuft schwer oder unruhig	Gerät verunreinigt	Kehrmaschine reinigen, siehe Abschnitt „9.5 Gerät reinigen“.
	Besen blockiert	Blockierung beseitigen, siehe Abschnitt „9.3 Blockierung beseitigen“.
	Besenantriebe verunreinigt	Besenantriebe reinigen, siehe Abschnitt „9.5 Gerät reinigen“.
	Höhenverstellung zu tief eingestellt	Höhenverstellung einstellen, siehe Abschnitt „7.2 Höhenverstellung der Tellerbesen“.
	Anpressdruck der Tellerbesen zu hoch
	Ladezustand des Akkus zu gering. Die letzte LED der LED-Anzeige blinkt „grün“	Akku laden, siehe Abschnitt „6.4 Akku laden“.
	Tellerbesen drehen nicht	Service kontaktieren
	Feinschmutz-Kehrwalze dreht nicht
Gerät schaltet ab	Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Abschnitt „7.2 Höhenverstellung der Tellerbesen“.
	Besen blockiert, Warndreieck in der Akku-Anzeige leuchtet	Kehrmaschine reinigen, siehe Abschnitt „9.5 Gerät reinigen“.
	Überlastschutz aktiv	Blockierung beseitigen, siehe Abschnitt „7.5 Überlastschutz“.
	Ladezustand des Akkus zu gering. Die letzte LED der LED-Anzeige an der Kehrmaschine blinkt „grün“. Gerät durch Elektronik ausgeschaltet	Akku laden, siehe Abschnitt „6.4 Akku laden“.
Gerät lässt sich nicht mehr einschalten	Akku abgezogen	Sitz des Akkus prüfen, siehe Abschnitt „6.3 Akku einbauen“.
	Akku leer Akku laden, siehe Abschnitt „6.4 Akku laden“.
Borsten sind verbogen Unsachgemäße Aufbewahrung		Borsten ausrichten, siehe Abschnitt „9.4 Borsten ausrichten“.

8.2 Störungstabelle Teil 2

Störung Ursache Abhilfe
Kehrergebnis unzureichend	Kehrlippe fehlt, ist lose oder stark abgenutzt	Kehrlippe ersetzen
	Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Abschnitt „7.2 Höhenverstellung der Tellerbesen“.
	Verschleiß der Tellerbesen stark fortgeschritten	Tellerbesen austauschen
	Kehrgutbehälter ist voll	Kehrgutbehälter entleeren, siehe Abschnitt „7.7 Kehrgutbehälter entleeren“.
	Nicht bestimmungsgemäße Verwendung der Kehrmaschine anhand der Informationen im Abschnitt „2.2 Nicht bestimmungsgemäße Verwendung“.	Geeignetes Reinigungsgerät bzw. Reinigungsmittel verwenden
	Seitlicher Auswurf von Kehrgut. Kehrplatte (17) reinigen.

8.3 Störungsbeseitigung Ablauf

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Nach Fehlerbehebung an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Anlaufen des Gerätes

- Stellen Sie vor dem Einbau des Akkus sicher, dass das Gerät ausgeschaltet ist

1. Schalten Sie das Gerät über den Ein/Aus-Taster (15) aus.
2. Entnehmen Sie, falls erforderlich den Akku (24) aus dem Gerät. Informationen zum Ausbau des Akkus entnehmen Sie Abschnitt „10.2 Akku entnehmen“.
3. Beseitigen Sie die Störung gemäß Störungstabelle.
4. Bauen Sie den Akku (24) wieder in das Gerät ein. Informationen zum Ausbau des Akkus entnehmen Sie Abschnitt „6.3 Akku einbauen“.
5. Schalten Sie die Kehrmaschine durch Betätigung des Ein/Aus-Tasters (15) ein. Prüfen Sie dabei, ob das Gerät wieder wie gewohnt arbeitet.

9. Wartung und Reinigung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters können Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann

VORSICHT

Gefahr durch Reinigungsmittel!

Die Mittel können gesundheitsschädliche Bestandteile enthalten und können so zu Reizungen der Atemwege und der Haut führen.

• Sicherheitsdatenblatt des Herstellers beachten.
  • Verschütten und Nebelbildung vermeiden.
• Bei der Arbeit nicht essen, trinken, rauchen
• Haut- und Augenkontakt vermeiden

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Wartungs- und Reinigungsarbeiten an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Einschalten des Gerätes.

• Bei allen Arbeiten muss das Gerät ausgeschaltet sein.
• Führen Sie keine Arbeiten bei laufendem Motor durch
• Stellen Sie sicher, dass das Gerät während der Wartungs- und Reinigungsarbeiten nicht versehentlich eingeschaltet wird! Entnehmen Sie hierzu den Akku aus dem Gerät. Siehe Abschnitt „10.2 Akku entnehmen“ in dieser Bedienungsanleitung

HINWEIS

Unsachgemäße Wartung kann zu Schäder sowie zu einer Verkürzung der Lebensdauer der Kehrmaschine führen

HINWEIS

Benutzer dieses Gerätes dürfen nur Wartungs- und Pfl egearbeiten durchführen die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen

Bei Reparaturen nur Original-Ersatzteile von Electrostar verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

In den nachstehenden Abschnitten sind die Wartungs- und Reinigungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind.

Die Durchführung der benannten Arbeiten ist in einigen Fällen zeit-und/oder lastabhängig. Bei Intervallangabe sowohl in Fristen als auch in Betriebsstunden (Bh) gilt deshalb jeweils der Fall, der zuerst eintritt.

Bei Fragen zu den Wartungsarbeiten und -intervallen den Hersteller kontaktieren.

9.1 Wartungsplan

Wartungs-intervall	Wartungsarbeiten
Vor Arbeits-beginn	Prüfen Sie das Gerät auf seine Funktionalität und Beschädigungen. Kontaktieren Sie ggf. den Service.
	Prüfen Sie den Schiebebügel auf festen Sitz in den Griffbeschlägen.
	Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
	Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Fäden und Schnüre. Beseitigen Sie diese ggf..
	Prüfen Sie den Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemmte Teile oder Verschmutzungen.
	Prüfen Sie die Handgriffe auf Verschmutzungen und reinigen Sie diese ggf..
	Prüfen Sie die Höhenverstellung auf richtige Höhe.
	Prüfen Sie die Kehrdruckeinstellung. Passen Sie den Kehrdruck ggf. auf den zu kehrenden Untergrund an.
	Prüfen Sie, ob sich das Gerät einschalten lässt.
	Prüfen Sie, ob der Ladezustand des Akkus für die durchzuführenden Kehrarbeiten ausreichend ist. Laden Sie den Akku ggf. auf.
Nach Arbeitsende	Kehrgutbehälter leeren.
	Gerät reinigen.
	Staubfi Iter reinigen.
	Akku laden.
8 Bh Besenantriebe reinigen.

9.2 Staub lter reinigen

1. Entnehmen Sie den Kehrgutbehälter (2) aus der Kehrmaschine, siehe Abschnitt „7.7 Kehrgutbehälter entleeren“ in dieser Bedienungsanleitung.

A 22 B C

Abb. 8: Staub lterentnahme

1. Ziehen Sie beide Staubfi Iter (22) nach oben aus den Führungen (A) heraus.
2. Öff nen Sie jeweils das Kunststoff gehäuse (B) der Staubfi Iter und entnehmen den Schaumstoff einsatz (C).
3. Klopfen Sie den Schaumstoff einsatz (C) aus und reinigen Sie diesen mit Wasser.
4. Setzen Sie die getrockneten Schaumstoff einsätze wieder in die Kunststoff gehäuse.
5. Schieben Sie die Staubfi Iter (22) zurück in die Führungen.
6. Setzen Sie den Kehrgutbehälter (2) in die Kehrmaschine ein.

9.3 Blockierungbeseitigen

• Beseitigen Sie aufgespultes Material (z. B. Schnüre, Fäden, langfaserige Stoff e...) von Borsten und Achsen.
• Beseitigen Sie eingeklemmtes Material (z. B. Steine, Äste, Laub...).

9.4 Borstenausrichten

WARNUNG

Brandgefahr durch unsachgemäßen Umgang mit einem Gebläse oder durch Nutzung ungeeigneter Gebläse!

Beim Ausrichten der Borsten besteht Brandgefahr, wenn beim Erwärmen zu hohe Temperaturen entstehen

• Keine oft enen Flammen oder Brenner zur Erwärmen der Borsten verwenden!
• Kein Heißluftgebläse verwenden. Die Borsten können durch zu heiße Luft schmelzen.

Verbogene Borsten können mittels eines Warmluftgebläses (z. B. Haartrockner) durch Erwärmung wieder ausgerichtet werden.

1. Richten Sie das eingeschaltete Warmluftgebläse auf die verbogenen Borsten.
   » Bei ausreichender Erwärmung richten sich die Borsten von alleine wieder auf.

9.5 Gerätreinigen

• Verwenden Sie keine fettlösenden Mittel.
• Verwenden Sie keine scharfen Reinigungsmittel.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger oder unter fließendem Wasser. Das Gerät darf weder in Wasser getaucht, noch mit Wasser abgeputzt werden.
• Schützen Sie die Lagerstellen vor Feuchtigkeit.
• Reinigen Sie die Tellerbesen und Feinschmutz-Kehrwalze nicht mit Druckluft.

» Der harte Luftstrahl kann die Borsten beschädigen.

1. Reinigen Sie die Tellerbesen, die Feinschmutz-Kehrwalze und Antriebe mit einem nassen Lappen.

2. Reinigen Sie alle Kunststoff teile mit einem feuchten Tuch.

» Halten Sie den Akku sauber, da sich ein verschmutzter Akku durch Kriechströme über die Pole mit der Zeit entladen kann.

1. Reinigen Sie die Staubfi Iter (siehe Abschnitt „9.2 Staubfi Iter reinigen“ diese Bedienungsanleitung)

10. Außerbetriebnahmeund Aufbewahrung

10.1 Schiebebügeldemontieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

» Für die platzsparende Lagerung und Aufbewahrung kann der Schiebebügel (1) vom Gerät demontiert werden.

1 B 10 1 B 10

Abb. 9: Schiebebügelmontage

1. Stellen Sie den Schiebebügel (1) in die senkrechte Stellung.
2. Drücken Sie die Rastfedern (B) an beiden Seiten des Schiebebügels (1) nach innen.
3. Ziehen Sie den Schiebebügel (1) gleichzeitig aus beiden Griff beschlägen (10).
4. Drehen Sie die Griff beschläge (10) so, dass sie nah am Gehäuse anliegen.

10.2 Akkuentnehmen

Zusätzlich sollte, falls erforderlich, bei der Fehlerbehebung und der Beseitigung einer Blockierung der Akku ausgebaut werden. Dies dient als Schutz vor versehentlichem Anlaufen der Kehrmaschine.

» Halten Sie den Akku sauber, da sich ein verschmutzter Akku durch Kriechströme über die Pole mit der Zeit entladen kann.

1. Ziehen Sie die Laschen (12) an der vorderen Unterkante der Haube (11) etwas nach vorne.
2. Schwenken Sie die Haube (11) nach oben.

Abb. 10: Akku entnehmen

1. Drücken Sie die Verriegelung (26) in Richtung Akku (24).
2. Ziehen Sie den Akku (24) vom Akkuträger (25) in angegebener Richtung ab.
3. Schließen Sie die Haube (11) und verriegeln Sie diese über die Laschen (12).

10.3 Lagerung/Aufbewahrung

HINWEIS

Unsachgemäße Aufbewahrung, z. B Lagerung des Gerätes in feuchter Umgebung, kann zu Schäden an der Kehrmaschine führen

» Beachten Sie die Informationen im Abschnitt „10.2 Akku entnehmen“ dieser Bedienungsanleitung.
- Lagern Sie das Gerät nur im gereinigten Zustand und mit einem geleerten Kehrgutbehälter (2).
» Informationen zum Entleeren des Kehrgutbehälters (2) fi nden Sie im Abschnitt „7.7 Kehrgutbehälter entleeren“ und zum Reinigen im Abschnitt „9.5 Gerät reinigen“ dieser Bedienungsanleitung.

Abb. 11: Aufbewahrungsposition

• Platzieren Sie das Gerät so, dass die Borsten nicht abgeknickt oder verbogen werden.
• Sichern Sie das Gerät inklusive Schiebebügel gegen Umkippen, Verrutschen und somit vor Beschädigung.
• Bewahren Sie das Gerät nicht im Freien oder in feuchter Umgebung auf.

10.4 Entsorgung

• Entsorgen Sie die Kehrmaschine, das Ladegerät und den Akku umweltgerecht entsprechend der regional geltenden gesetzlichen Vorschriften.
• Entsorgen Sie das Gerät und den Akku getrennt voneinander.
• Gerät nicht in den Hausmüll werfen.

Das Symbol der durchgestrichenen Mülltonne besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsfl ächen des Vertreibers alle Lager- und Versandfl ächen.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst

für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Weitere Informationen zum Elektrogesetz finden Sie auf www.elektrogesetz.de.

10.5 Service/Transport

Der Versand von Li-Ion-Akkus unterliegt dem Gefahrgutrecht (UN3480 und UN3481) und es gelten besondere Vorschriften. Klären Sie die aktuell gültigen Vorschriften in Ihrem Land.

Im Servicefall dürfen diese nicht zusammen mit dem Gerät verschickt werden, verschicken Sie auch keine einzelnen Akkus, diese verbleiben bei Ihnen!

Setzen Sie sich im Voraus mit der Verkaufsstelle, wo Sie das Gerät erworben haben, oder mit der für Ihr Land zuständigen Servicewerkstatt in Verbindung und klären Sie die Details der Abwicklung direkt.

11. REACH

REACH ist die Europäische Chemikalien-Verordnung zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 finden Sie auf www.starmix.de

12. EG Konformitätserklärung Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG, Anhang II 1A

Hersteller:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Bevollmächtigter für die Zusammenstellung der technische Unterlagen:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Produkt:

Akkubetriebene Kehrmaschine

DuroSweep 77 Pro 18V

Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

• EMV-Richtlinie 2014/30/EU

• RoHS-Richtlinie 2011/65/EU

Folgende harmonisierte Normen wurden angewandt:

• EN ISO 12100:2010, Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze Risikobeurteilung und Risikominderung
- EN 60335-1:2012/A15:2021, Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- EN 60335-2-72:2012, Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-72: Besondere Anforderungen für Bodenbehandlungsmaschinen, mit oder ohne Fahrantrieb, für den gewerblichen Gebrauch
- EN IEC 55014-1:2021, Elektromagnetische Verträglichkeit - Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 1: Störaussendung (CISPR 14-1:2020)
- EN IEC 55014-2:2021, Elektro-magnetische Verträglichkeit - Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit - Produktfamiliennorm (IEC/CISPR 14-2:2020)
- EN 62233:2008-04, Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern.
- EN IEC 63000:2018, Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe.

Ebersbach, Datum 09.06.2023

Ebersbach, 09.06.2023

Carsten Gresser

3. Technischegegevens

» (I): Lage stand
» (II): Hoge stand

I 1 B 10 II 1 B 10

Afb. 3: Duwbeugelmontage

7.6 Handmatigebediening

Ebersbach, datum 09.06.2023

Carsten Gresser

Carter Sprey

Head of Assurance

starmix

DuroSweep 77 Pro / DuroSweep 77 Pro 18V

Inhaltsverzeichnis

Bild 1: Bära maskinen

Bild 2: Montera handtagsbeslagen

Bild 3: Montera skjutbygeln

Bild 4: Installera batteri

Bild 8: Ta bort dammfi ltret

Bild 9: Montera skjutbygeln

Bild 10: Ta ut batteriet

Bild 11: Lagringsposition

Ebersbach, Datum 09.06.2023

Carsten Gresser

» (I): Nedre trinn
» (II): ∅vre trinn

I 1 B 10 II 1 B 10

Ebersbach, den 09.06.2023

Carsten Gresser

D-73061 Ebersbach/Fils

Saksa

Puh.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Käytänteet

D-73061 Ebersbach/Fils

Saksa

D-73061 Ebersbach/Fils

Saksa

Tuote:

V Ebersbachu, dne 09.06.2023

Carsten Gresser
