BEDIENUNGSANLEITUNG Haaga 677 Plus Starmix

DE Original Bedienungsanleitung 3

EN Operating instructions 35
FR Manuel d'utilisation 66
ES Manual de uso 97
PT Instruções de operação .... 128
IT Manuale d'uso 159
NL Bedieningshandleiding 190
DA Vejledning 221
SV Bruksanvisning 252
NO Betjeningsanvisning 283
FI Käyttöohje 314
TR Kullanım kılavuzu 345
PL Instrukcja obsługi 376
CS Návod k obsluze 407
RU Руководства по эксплуатации 438

Inhaltsverzeichnis

1. Allgemeines .... 5

1.1 Adresse .... 5

1.2 Konventionen ....5

1.3 Symbole und Kennzeichnungen 5

1.4 Haftungsbeschränkung 5

1.5 Gewährleistung 5

1.6 Urheberschutz 6

1.7 Zielgruppe 6

1. Sicherheit......6

2.1 Bestimmungsgemäße Verwendung....6

2.2 Nicht bestimmungsgemäße Verwendung 6

2.3 Verantwortung des Benutzers....6

2.4 Allgemeine Sicherheitshinweise....7

2.5 Allgemeine Sicherheitshinweise zu Batterie, Ladebuchse und Ladegerät 7

2.6 Gefahrenhinweise am Gerät....9

2.7 Persönliche Schutzausrüstung....9

1. Technische Daten....10

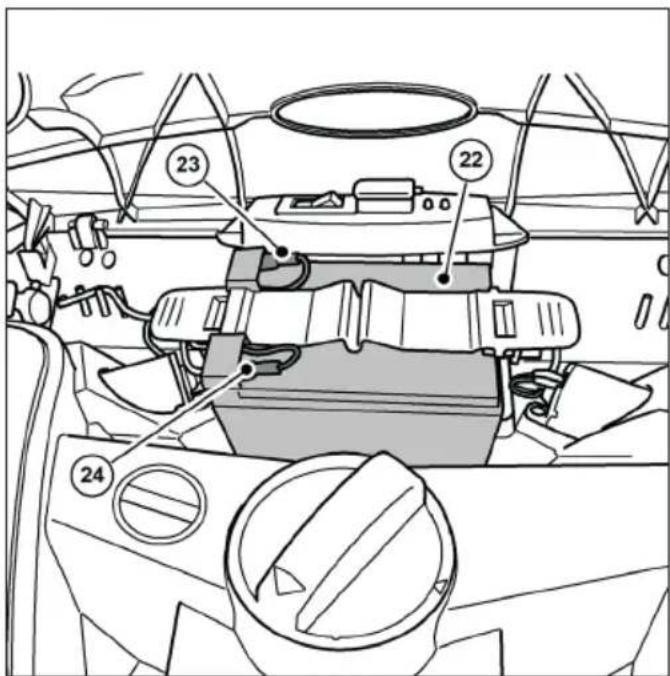

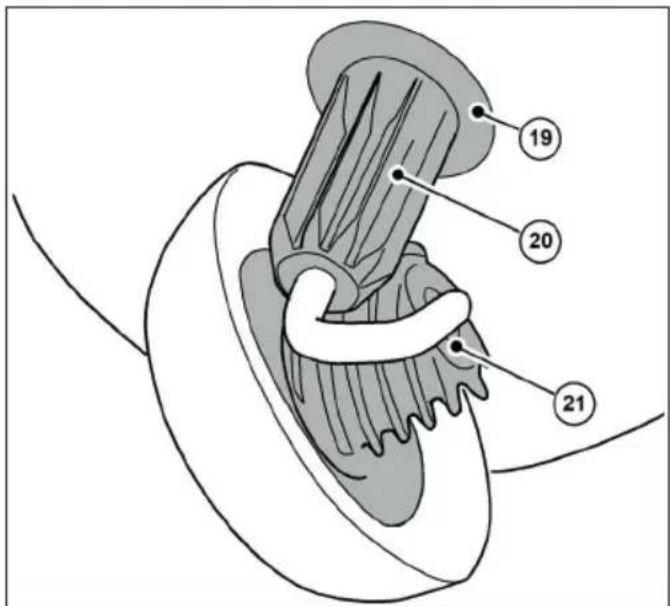

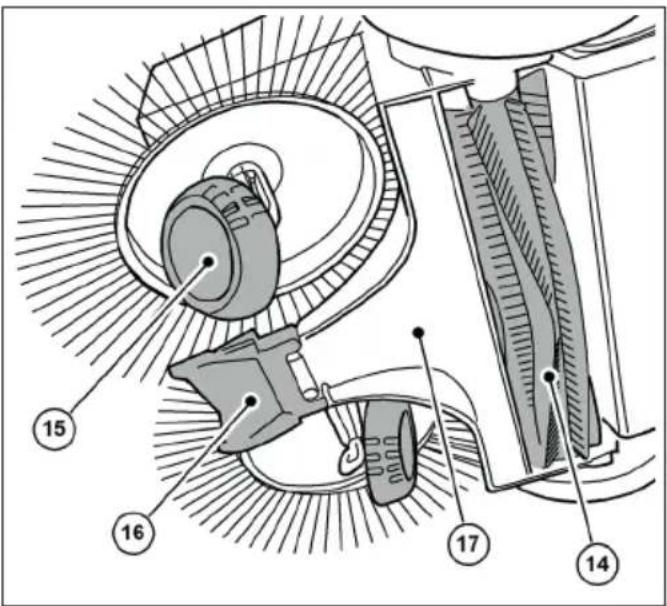

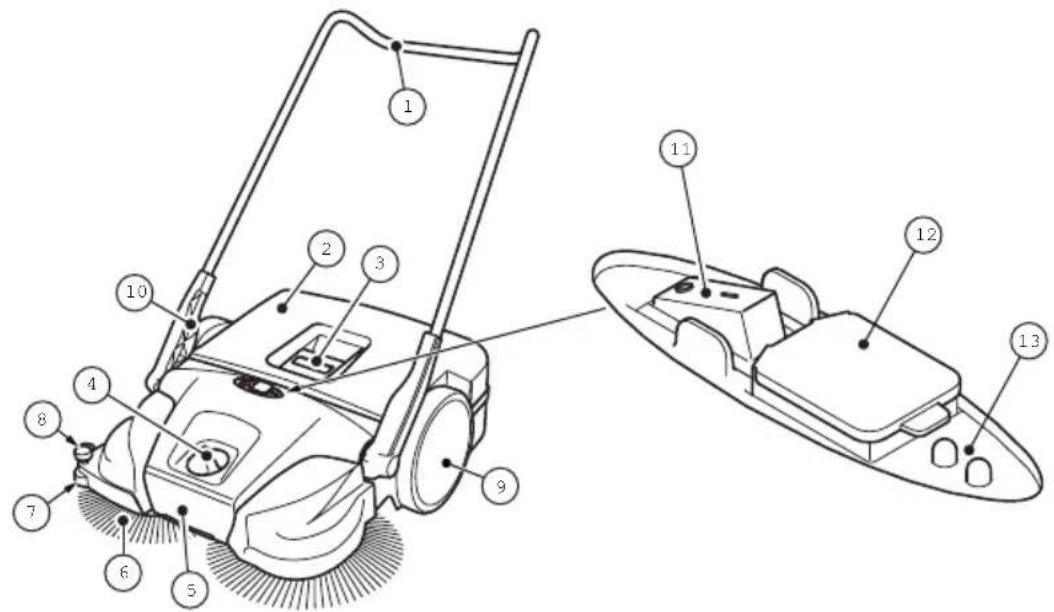

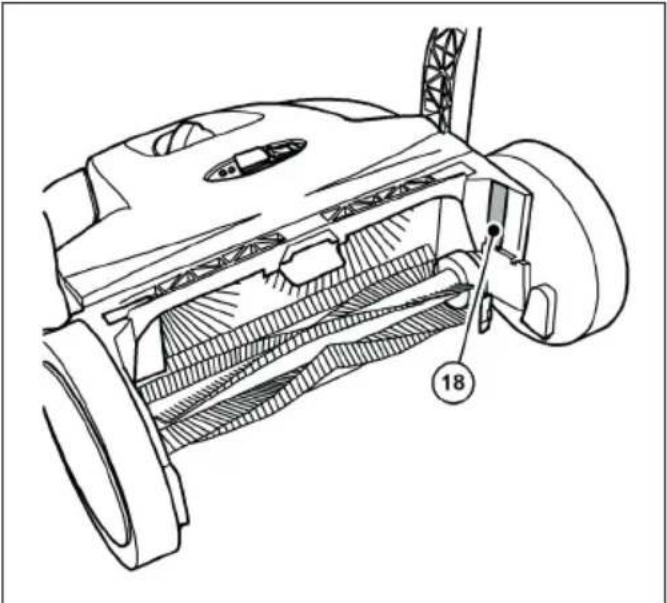

2. Aufbau und Funktion ......11

3. Transport/Transportieren.... 13

5.1 Anlieferung 13

5.2 Lieferumfang....13

5.3 Umgang mit Verpackungsmaterialien 13

5.4 Aufbewahrung der Kehrmaschine....13

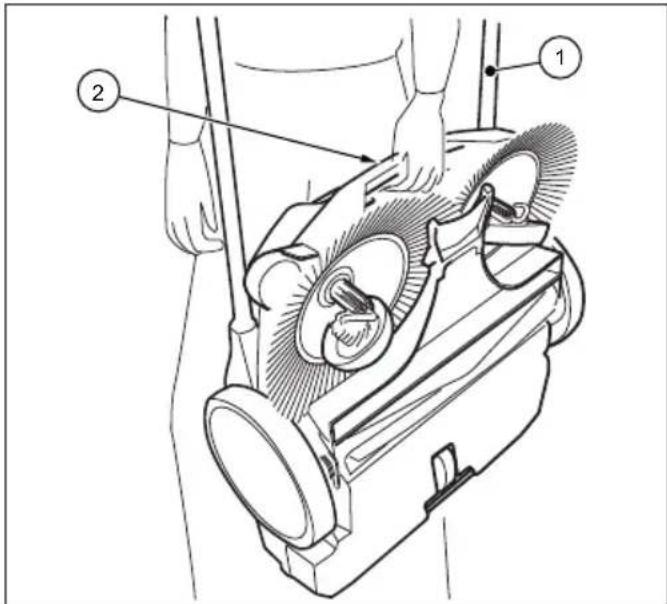

5.5 Gerät tragen....14

5.6 Gerät im Fahrzeug transportieren 14

1. Inbetriebnahme.... 15

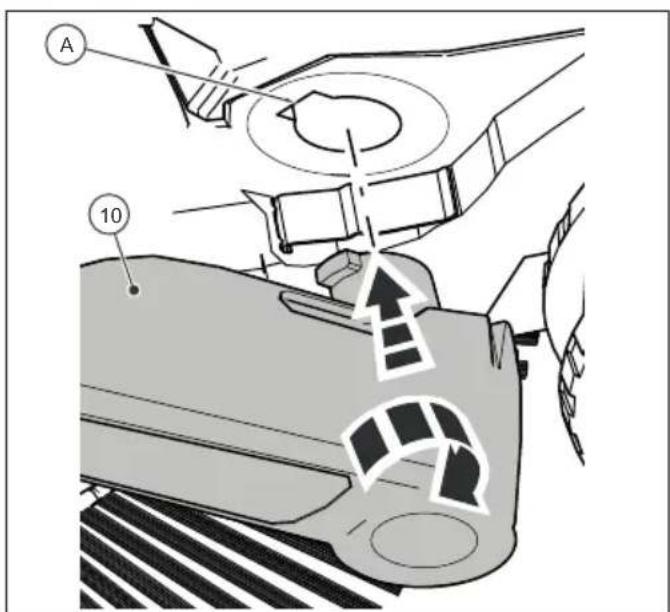

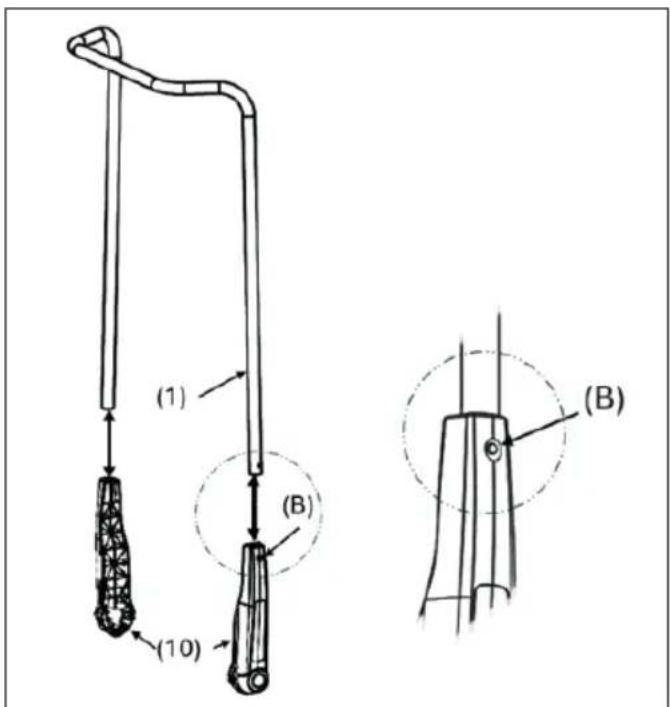

6.1 Schiebebügel und Griffbeschläge montieren.... 15

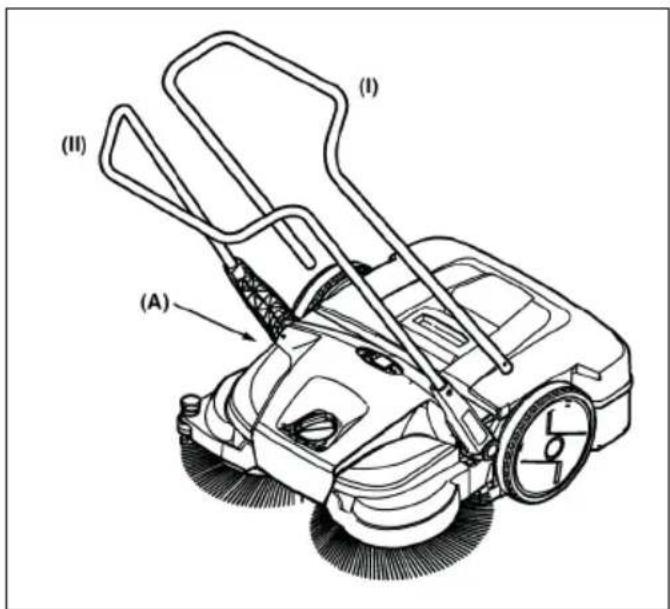

6.2 Schiebebügel an Gerät montieren 15

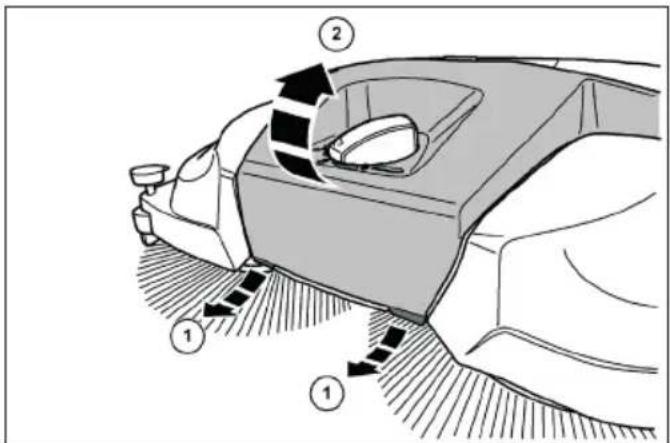

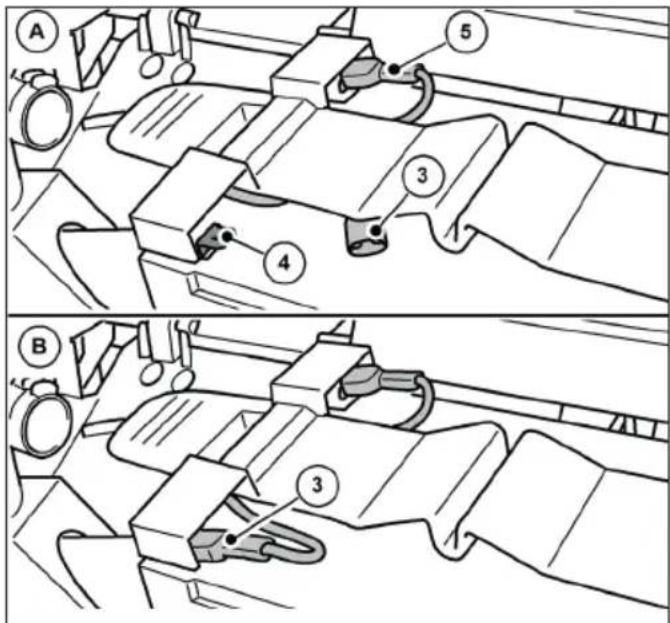

6.3 Batterie-Anschlussleitung anklemmen....16

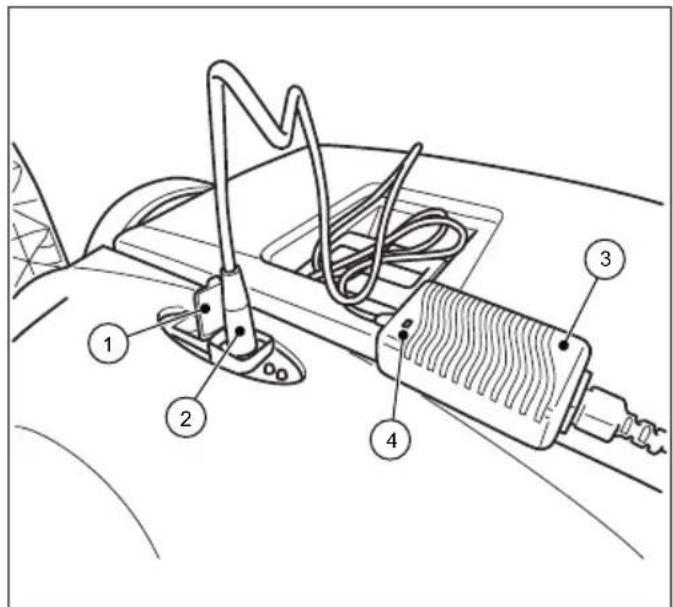

6.4 Batterie laden....17

1. Bedienung....18

7.1 Vor Arbeitsbeginn....18

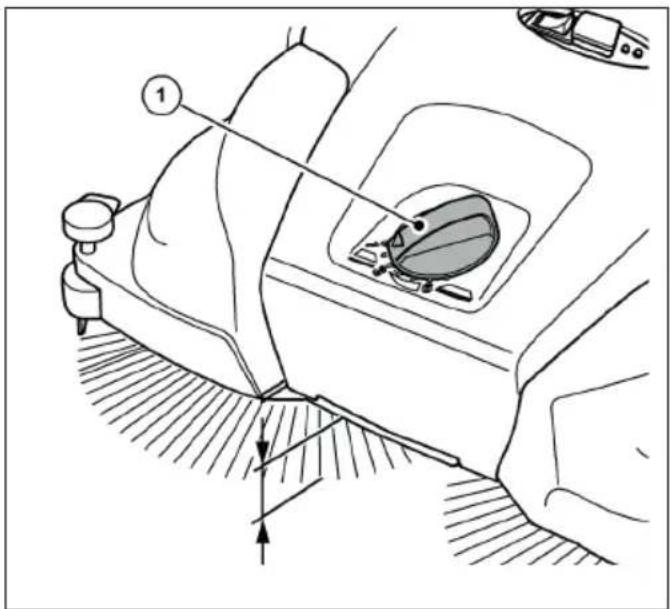

7.2 Höhenverstellung der Tellerbesen....19

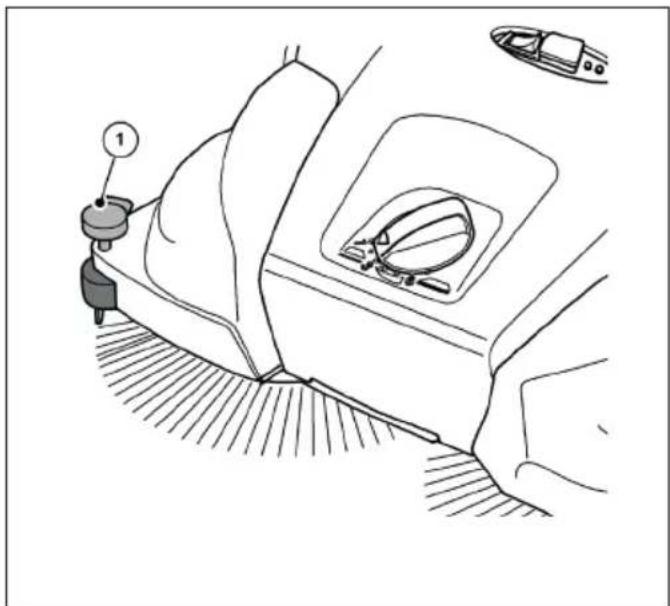

7.3 Niederhalter einstellen....19

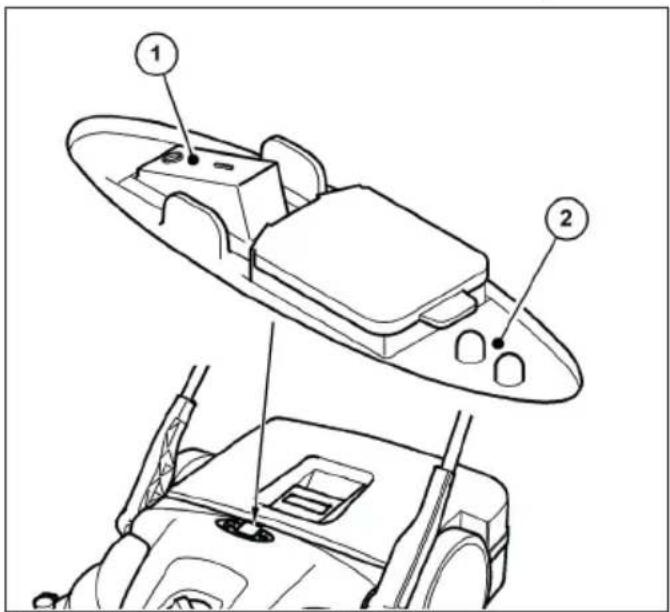

7.4 Batteriebetrieb und LED-Anzeige 20

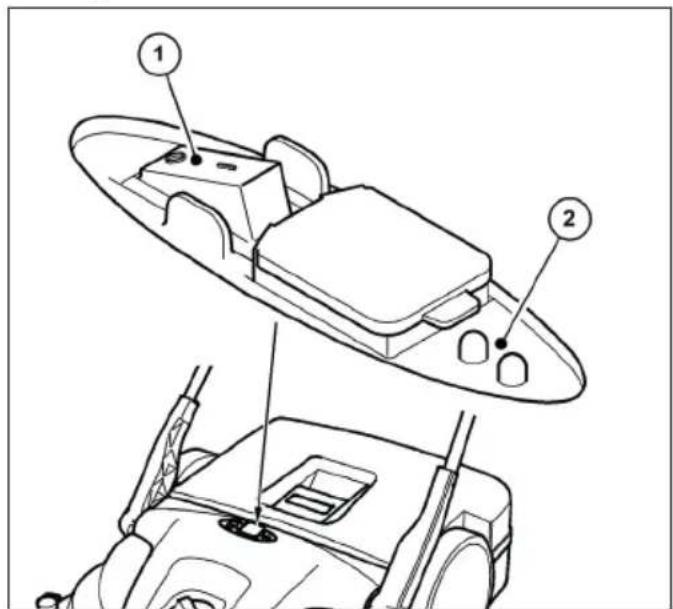

7.5 Überlastschutz....21

7.6 Manueller Betrieb 22

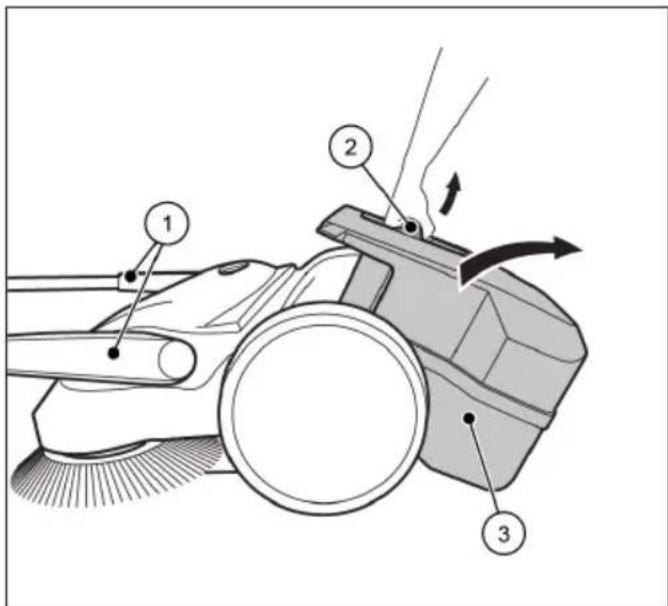

7.7 Kehrgutbehälter entleeren....22

1. Fehlerbehebung 23

8.1 Störungstabelle Teil 1 24

8.2 Störungstabelle Teil 2 25

8.3 Störungsbeseitigung Ablauf 26

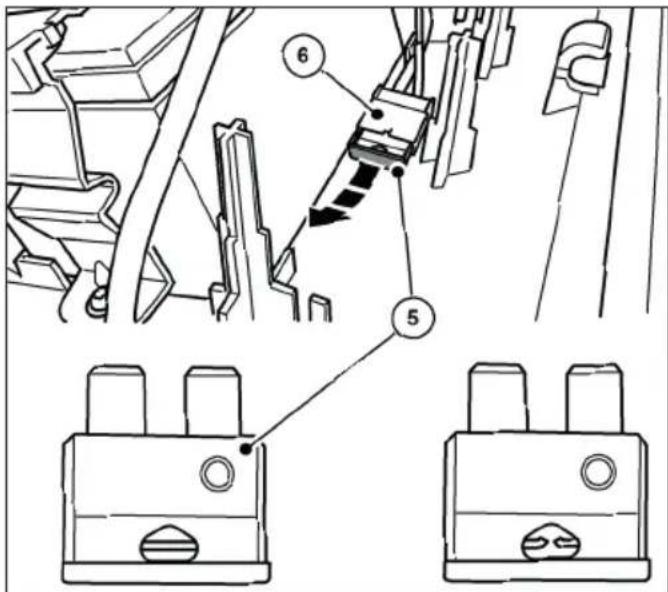

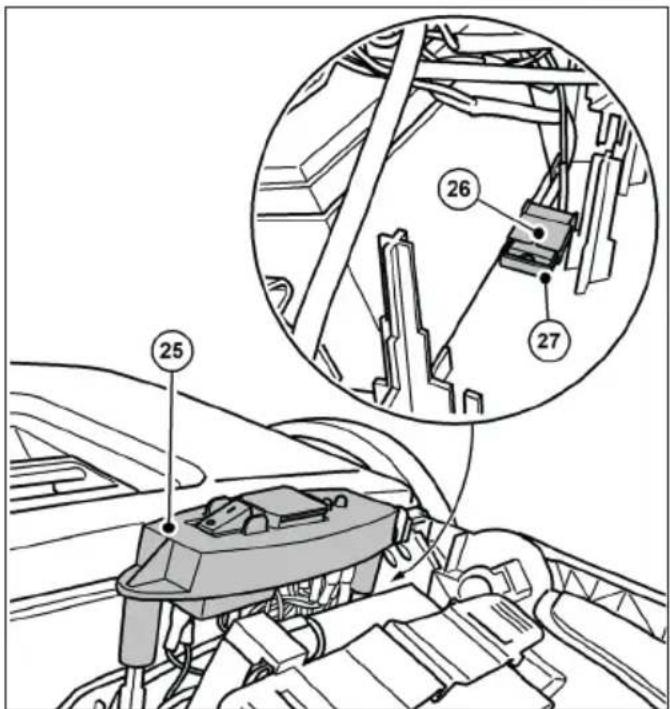

8.4 Sicherung F1 ausbauen und prüfen 26

1. Wartung und Reinigung......28

9.1 Wartungsplan....29

9.2 Blockierung beseitigen 29

haaga 677 plus

DE 9.3 Borsten ausrichten....30

9.4 Gerät reinigen 30
10. Außerbetriebnahme / Lagerung/Aufbewahrung 30
10.1 Schiebebügel demontieren 30

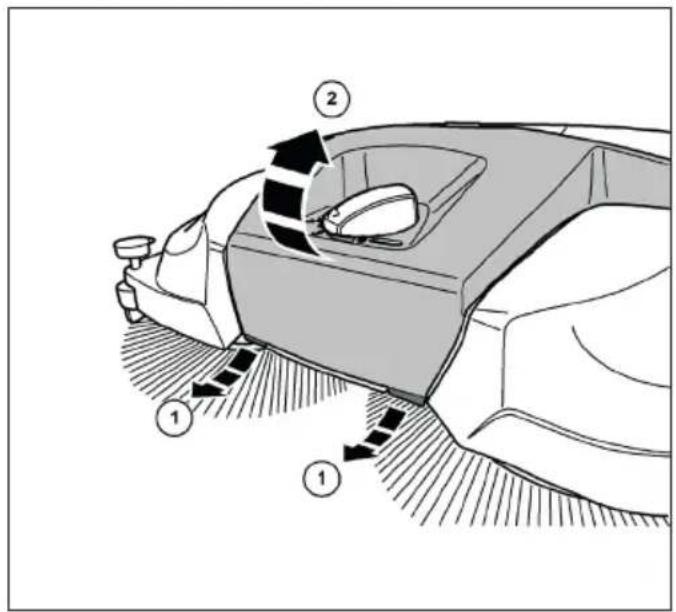

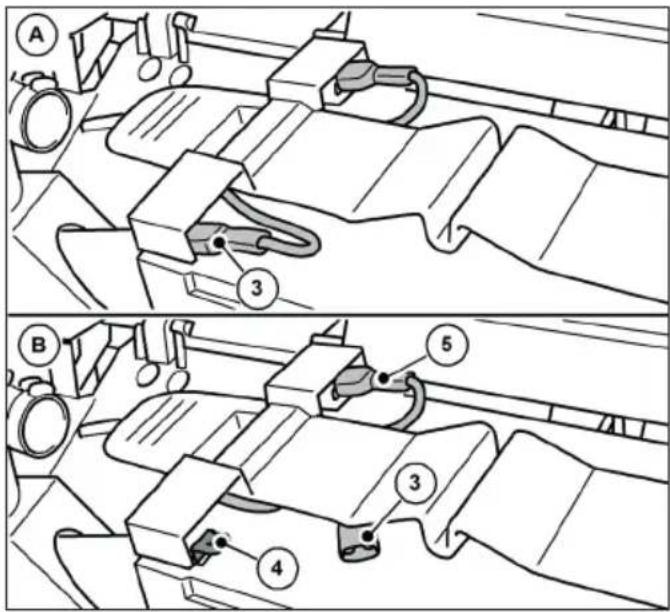

10.2 Batterie-Anschlussleitung abklemmen 31
10.3 Lagerung/Aufbewahrung 32
10.4 Entsorgung 32
11. REACH....33
12. EG Konformitätserklärung 33

1. Allgemeines

Diese Bedienungsanleitung ist Teil des Gerätes Kehrmaschine haaga 677 plus (Baujahr: ab 2025) und ausschließlich für das genannte Gerät gültig.

Die Bedienungsanleitung vermittelt wichtige Hinweise für den sicheren und effizienten Umgang mit dem Gerät.

Voraussetzung für sicheres Arbeiten am Gerät ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

- Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.

ACHTUNG

Lesen Sie die Sicherheitshinweise vor Gebrauch der Maschine!

• Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes sicher und zugänglich auf.
• Geben Sie die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Gerätes weiter.

1.1 Adresse

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Germany

Tel.: [phone]

Fax: [phone]

[e-mail]

www.starmix.de

1.2 Konventionen

Um mit der Bedienungsanleitung optimal arbeiten zu können, sind folgende Erklärungen zu den typografi schen Konventionen zu beachten.

Aufzählung

- So dargestellte Texte sind Aufzählungspunkte.

Arbeitsabfolge

1. Schritt 1 der Arbeitsabfolge
2. Schritt 2 der Arbeitsabfolge
3. Schritt 3 der Arbeitsabfolge
   Die Reihenfolge der Arbeitsschritte ist einzuhalten.

Tipp

» Tipps, Hinweise (nicht Maschinenschaden) werden so dargestellt.

1.3 Symbole und Kennzeichnungen

Alle Warn- und Sicherheitshinweise unbedingt einhalten! Beim Arbeiten stets umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden!

Aufbau der Sicherheitshinweise

SIGNALWORT

Art und Quelle der Gefahr

Mögliche Folger

• Maßnahme zur Vermeidung der Gefahr

Gefahrenstufe

Gefahrenstufe Eintrittswahr-scheinlichkeit			Folgen bei Nichtbeachtung
	GEFAHR	Unmittelbar	Tod, schwere Körperverletzung
	WARNUNG	Möglich	Tod, schwere Körperverletzung
	VORSICHT	Möglich	Leichte Körperverletzung
	HINWEIS	Möglich Sachschaden

1.1 Haftungsbeschränkung

Für Schäden und Folgeschäden, die durch die nachfolgend aufgeführten Punkte entstehen, übernimmt die Electrostar GmbH keinerlei Haftung:

• Nichtbeachtung der Bedienungsanleitung
• Verwendung nicht zugelassener Ersatzteile / falscher Ersatzteile / Ersatzteile, die nicht der Herstellerspezifikation entsprechen
• Eigenmächtige Änderungen, An- und Umbauten am Gerät

1.2 Gewährleistung

Es gelten die Regelungen, die in den Allgemeinen Geschäftsbedingungen der Electrostar GmbH beschrieben sind.

DE

1.3 Urheberschutz

Die Bedienungsanleitung ist urheberrechtlich für die Electrostar GmbH geschützt.

Die Bedienungsanleitung enthält Vorschriften und Zeichnungen bzw. Zeichnungsausschnitte technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden dürfen.

Eine Erlaubnisgenehmigung zur Verwendung für Publikationen oder Weitergabe von Kopien oder Informationen aus dieser Bedienungsanleitung an Dritte behält sich Electrostar GmbH vor.

Aus Zuwiderhandlungen entsteht ein Schadenersatzanspruch des Herstellers. Weitere Ansprüche bleiben vorbehalten.

1.4 Zielgruppe

Diese Bedienungsanleitung richtet sich an den Benutzer dieser Kehrmaschine.

2. Sicherheit

Beachten Sie zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise!

2.1 BestimmungsgemäßeVerwendung

Die Kehrmaschine haaga 677 plus ist ausschließlich zum Entfernen von Straßenschmutz wie z. B. Laub, Gras, Split, Sand und ähnlichen Verunreinigungen auf ebenen und harten Flächen vorgesehen.

Das Gerät ist geeignet zur kommerziellen Verwendung z. B. in Hotels, Schulen, Krankenhäusern, Fabriken und Büros.

2.2 Nichtbestimmungsgemäße Verwendung

Jeder andere als der im Abschnitt „Bestimmungsgemäße Verwendung“ beschriebene Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer des Gerätes.

Die Kehrmaschine darf nicht zum Kehren von gesundheitsgefährdenden, brennbaren oder glühenden Stoff en (Zigaretten und Streichhölzern), Flüssigkeiten, explosiven oder gefährlichen Stäuben (Ex), Säuren oder Lösungsmitteln genutzt werden.

Die Kehrmaschine darf ebenfalls nicht zum Kehren von Wasser, Beton, Mörtel, Zement und gipshaltigen Stäuben verwendet werden.

Auch feuchtes Kehrgut wie Schnee, Stallmist, Kuhdung und schlammige Stoff e wie z. B. Fäkalien dürfen nicht mit der Kehrmaschine gekehrt werden.

Die Kehrmaschine darf nicht in explosionsgefährdeten Bereichen oder als Transportmittel verwendet werden.

WARNUNG

Nicht an schrägen Flächen benutzen!

2.3 Verantwortung des Benutzers

Ein Benutzer ist jede natürliche oder juristische Person, die die Kehrmaschine nutzt oder Dritten zur Anwendung überlässt und während der Nutzung für die Sicherheit des Benutzers oder Dritter verantwortlich ist.

- Beaufsichtigen Sie Kinder, die sich im Arbeitsumfeld befin den, um sicherzustellen, dass sie nicht damit spielen.

- Diese Maschine ist nicht für Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt.

• Personen, deren Reaktionsfähigkeit beeinfl usst ist, z. B. durch Drogen, Alkohol oder Medikamente, dürfen keine Arbeiten mit dem Gerät ausführen.
• Personen, die sich aufgrund ihres gesundheitlichen Zustands nicht anstrengen dürfen, dürfen keine Arbeiten mit der Kehrmaschine ausführen.
• Ersetzen Sie unleserlich gewordene Beschilderung an der Kehrmaschine.

2.4 Allgemeine Sicherheitshinweise

• Machen Sie Verpackungsmaterial Kindern unzugänglich. Es besteht Erstickungsgefahr!
• Tragen Sie weder lange off ene Haare, Krawatte, lose Kleidung noch Schmuck einschließlich Ringe.
• Achten Sie im Umgang mit der Kehrmaschine darauf, dass Verletzungsgefahr durch Hängenbleiben und Einziehen von Kleidungsstücken und Körperteilen bestehen kann.

2.5 Allgemeine Sicherheitshinweise zu Batterie, Ladebuchse und Ladegerät

GEFAHR

Lebensgefahr durch Stromschlag!

Bei falscher Handhabung im Umgang mit dem Ladegerät besteht Lebensgefahr durch einen elektrischen Schlag.

• Nie defektes oder beschädigtes Ladegerät verwenden.
• Nie Ladegerät öff nen bzw. zerleger
• Anschlussleitung des Ladegerätes regelmäßig auf Beschädigungen prüfen. Bei Beschädigung der Anschlussleitung sofort Netzstecker ziehen.

GEFAHR

Lebensgefahr durch Explosion!

Ladegerat und Kehrmaschine können Funken erzeugen, die Staub oder Dämpfe entzünden können. Es können z. B. Schaltfunken beim Betätigen des Ein/Aus-Schalters entstehen.

- Ladegerät und Kehrmaschine nie in explosionsgefährdeter Umgebung betreiben, also in einer Umgebung, in der sich brennbare Flüssigkeiten (Dämpfe), Gase oder Stäube (EX) befin den

WARNUNG

Verletzungs- oder Unfallgefahr bei der Handhabung mit der Batterie!

Bei falscher Handhabung im Umgang mit der Batterie kann es zu verschiedenen Getahrensituationen kommen. Folgende Punkte müssen beachtet werden:

• Batterie vor direkter Sonneneinstrahlung, Hitze, off einem Feuer und elektrischer Funken schützen.
• Nicht in unmittelbarer Nähe der Batterie rauchen.
• Batterie niemals Mikrowellen oder hohem Druck aussetzen
• Batterie nicht bei Temperaturen unter 0°C laden.
  • Niemals ins Feuer werfen
• Nie eine defekte, beschädigte oder deformierte Batterie laden oder verwenden.
• Batterie niemals öff nen, beschädigen ode fallen lassen.
• Batterie außerhalb der Reichweite von Kindern aufbewahren.

WARNUNG

Verletzungs- oder Unfallgefahr durch Austreten von Flüssigkeit aus der Batterie

Austretende Batterie-Flüssigkeit kann zu Hautreizungen, Verbrennungen und Verätzungen führen.

• Bei zufälligem Kontakt die betroff enei Körperstellen mit reichlich Wasser und Seife abwaschen.
• Wenn die Flüssigkeit in die Augen kommt, nicht reiben und die Augen mit reichlich Wasser mindestens 15 Minuten spülen. Zusätzlich ärztliche Hilfe in Anspruch nehmen.
• Achten Sie auf einen sicheren Umgang mit der Batterie.

WARNUNG

Verletzungs- oder Unfallgefahr durch einen Kurzschluß

Ein Kurzschluß, ausgelöst durch Wasser/Feuchtigkeit, kann zu einem eletrischen Schlag und/oder Brand führen.

• Die Kehrmaschine nicht mit einem Hochdruckreiniger oder Strahlwasser reinigen.
- Das Durchtahren von Pfutzen vermeiden.

WARNUNG

Verletzungsgefahr durch äußerlich beschädigter Batterie

Austritt von gefährlichen Substanzen kann zu Hautreizungen und oder Verätzungen führen

• Persönliche Schutzausrüstung (PSA) tragen.

WARNUNG

Verletzungs- oder Unfallgefahr bei der Handhabung mit dem Ladegerät

Bei falscher Handhabung im Umgang mit dem Ladegerat kann es zu verschiedenen Gefahrensituationen kommen. Folgende Punkte müssen beachtet werden:

• Elektrischen Anschluss nur an einer vorschriftsmäßig installierten Steckdose vornehmen.
• Nach Gebrauch des Ladegerätes den Netzstecker aus der Steckdose ziehen
• Brandgefahr! Nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien) bzw. Ir leicht brennbarer Umgebung betreiben.
• Bei Rauchentwicklung oder Feuer im Ladegerät sofort Netzstecker ziehen.
• Ladegerät nicht abdecken, damit es ungehindert abkühlen kann.
• Anschlussleitungen so verlegen und kennzeichnen, dass sie nicht beschadigt und niemand gefährdet werden kann - Stolpergefahr vermeiden!

HINWEIS

Bei falscher Handhabung und unsachgemäßem Umgang mit der Batterie, dem Ladegerät und der Ladebuchse kann es zu Sach- oder Geräteschäden kommen. Folgende Punkte müssen beachtet werden:

- Batterie nur mit der Kehrmaschine und dem Ladegerät des Herstellers verwenden.

HINWEIS

• Nur zum Laden von geometrisch passender Batterie gemäß den Werten im Kapitel „3. Technische Daten“ verwenden
• Ladegerät nur an die auf dem Typenschild angegebene Netzspannung und Netzfrequenz anschließen.
• Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, sondern immer am Netzstecker
• Beschädigte Anschlussleitung durch eine Elektrofachkraft instandsetzen lassen
• Ladegerät nur in geschlossenen und trockenen Räumen verwenden und aufbewahren. Ladegerät vor Regen und Feuchtigkeit schützen
• Ladegerät und Batterie nur in den dafür vorgegebenen Temperaturbereichen gemäß den Werten im Kapitel „3. Technische Daten“ verwenden.
• Die Kontakte des Ladegerätes niemals mit metallischen Gegenständen (z. B. Nägel, Münzen, Schmuck) verbinden (kurzschließen). Ladegerät kann durch Kurzschluss beschädigt werden.
• Batterie-Pole sowie die Kontakte der Ladebuchse niemals mit metallischen Gegenständen (z. B. Nägel, Münzen, Schmuck) verbinden (kurzschließen). Batterie bzw. die Elektronik der Kehrmaschine kann durch Kurzschluss beschädigt werden.
• Keine metallischen Transportbehälter für die Batterie verwenden
• Batterie vor Regen und Feuchtigkeit schützen.
• Um einer Tiefentladung der Batterie vorzubeugen, muss die blaue Batterie-Anschlussleitung bei Lagerzeiträumen ab ca. 2 Monate ohne Nachladung des Batteries abgeklemmt werden. Informationen zur Lagerung und Aufbewahrung sowie zum Abklemmen der Batterie finden Sie im Kapitel „10.3 Lagerung/Aufbewahrung“ und Kapitel „10.2 Batterie-Anschlussleitung abklemmen“ dieser Bedienungsanleitung
• Bei Lagerzeiträumen ab ca. 6 Monate muss zudem der Batterie vorher vollständig aufgeladen werden um die Leistungsfähigkeit der Batteries zu erhalten. Informationen zum Laden der Batterie fi nden Sie im Kapitel „6.4 Batterie laden“ dieser Bedienungsanleitung.

2.6 Gefahrenhinweise am Gerät

An der Kehrmaschine bzw. dem Typenschild sind folgende Piktogramme angebracht:

VORSICHT

Achten Sie beim Arbeiten darauf, die in der Bedienungsanleitung beschriebenen Sicherheitshinweise einzuhalten.

Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.

Einzugs- und Einklemmgefahr

Bei Arbeiten im Rahmen der Bedienung, der Fehlerbehebung und der Wartung und Reinigung besteht Einzugs- und Verletzungsgefahr durch drehende Teile. Achten Sie dabei, auf die in der Bedienungsanleitung beschriebenen Sicherheitshinweise.

Ladegerät und Batterie

Verwenden Sie zum Aufl aden der Batterie nur das mit der Kehrmaschine gelieferte und vom Hersteller freigegebene Ladegerät.

Maximale Steigung

Die maximale Steigung einer Kehrmaschine bezieht sich auf den größten Neigungswinkel, den das Gerät sicher überwinden kann, um seine Reinigungsfunktion effektiv auszuführen, ohne zu kippen oder zu rutschen.

2.7 Persönliche Schutzausrüstung

Bei der Arbeit ist das Tragen persönlicher Schutzausrüstung erforderlich, um Gesundheitsgefahren zu minimieren. Deshalb:

- Vor Beginn aller Arbeiten die jeweils benannte Schutzausrüstung ordnungsgemäß anlegen und während der Arbeit tragen.

Festes Schuhwerk

Tragen Sie festes Schuhwerk mit griffi ger, rutschfester Sohle.

Feste Schutzhandschuhe

Tragen Sie feste Schutzhandschuhe.

Staubschutzmaske

Tragen Sie eine Staubschutzmaske.

DE

1. Technische Daten Grunddaten haaga 677 plus

Technische Daten 677 plus
Kehrbreite in Millimeter [mm] 770
Kehrleistung in Quadratmeter pro Stunde [ m^2/h ] 3200
Fassungsvermögen des Kehrgutbehälters in Liter [l] 40
Gewicht in Kilogramm [kg] leer / max.(GVW) 21 / 30
Betriebszeit bei voller Batterieleistung* ca. min 90
Max. Betriebstemperatur von -10	°C bis 40 °C
Laden von 0	°C bis 25 °C
Aufbewahrung von -10	°C bis 40 °C

Geräusch- und Vibrationsinformation (gemessen nach EN 60335-2-72)	677 plus
Schalldruckpegel L_p (EN 60335-2-72)* 68 dB (A)
Schallleistungspegel L_w (EN 60335-2-72)* 80 dB (A)
Unsicherheit für die genannten Schallpegel (2006/42/EG) 2,5 dB (A)

^* Ermittelt im Betriebszustand nomineller Höchstdrehzahl bei einer Umgebungstemperatur von 20 °C / abhängig vom Bodenbelag.

Vibrationsinformation (gemessen nach EN 60335-2-72) 677 plus
Handgriff links, a_h	< 2,5 m/s ^2
Handgriff rechts, a_h
Unsicherheit (K) (RL 2006/42/EG)	2,0 m/s ^2

Blei-Batterie	677 plus
Spannung [V]	12
Leistung [Ah]	14
Gewicht in Kilogramm [kg]	4,0

Ladegerät	677 plus
Eingangsspannung	100-240 VAC/50-60 Hz
Ausgangsspannung [V]	12
Ladeschlussspannung [V]	14,5
Ladestrom [mA]	3.000
Gewicht in Gramm [g]	300

4. Aufbau und Funktion

Abb. 1: Komponentenübersicht 1

Pos.-Nr. Bauteil
1 Schiebebügel
2 Kehrgutbehälter
3 Behältergriff
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seitliche Führungsrolle
8 Niederhalter
9 Laufrad
10 Griffbeschlag
11 Ein/Aus-Schalter
12 Ladebuchse
13 LED Anzeige

Das Gerät wird durch Betätigung am Ein/Aus-Schalter (11) in den Batterie betrieb genommen und durch Schieben, über den Schiebebügel (1), vorwärts bewegt. Dabei befördern die beiden Tellerbesen (6) mit Hilfe der Kehrlippe (16) das Kehrgut in Richtung Kehrgutbehälter (2).

Die Feinschmutz-Kehrwalze (14) befördert das restliche Kehrgut in den Kehrgutbehälter (2). Die Stromversorgung erfolgt über eine im Gerät installierte Batterie (22), der für einen optimalen Betrieb des Gerätes ausreichend geladen sein muss.

» Informationen zum Laden der Batterie finden Sie im Kapitel „6.4 Batterie laden“ dieser Bedienungsanleitung.

Während des Batteriebetriebs wird der aktuelle Betriebszustand der Kehrmaschine über die LED-Anzeige (13) angezeigt.

» Informationen zum Batteriebetrieb und der LED-Anzeige finden Sie im Kapitel „7.4 Batteriebetrieb und LED-Anzeige“ dieser Bedienungsanleitung.

Zusätzlich kann das Gerät auch bei einem niedrigen Ladestand der Batterie übergangsweise auch ohne den elektrischen Betrieb weiter benutzt werden.

» Informationen zum manuellen Betrieb finden Sie im Kapitel „7.6 Manueller Betrieb“ dieser Bedienungsanleitung.

Abb. 2: Komponentenübersicht 2

Pos.-Nr. Bauteil

14 Feinschmutz-Kehrwalze
15 Schrägrad
16 Kehrlippe
17 Kehrplatte

Abb. 3: Komponentenübersicht 3

Pos.-Nr. Bauteil

18 Typenschild

Abb. 4: Komponentenübersicht 4

Pos.-Nr. Bauteil

19 Kupplungsgehäuse
20 Zahnhülse
21 Schrägradverzahnung

Abb. 5: Komponentenübersicht 5

Pos.-Nr. Bauteil

22 Batterie
23 Batterie-Anschlussleitung (rot +)
24 Batterie-Anschlussleitung (blau -)

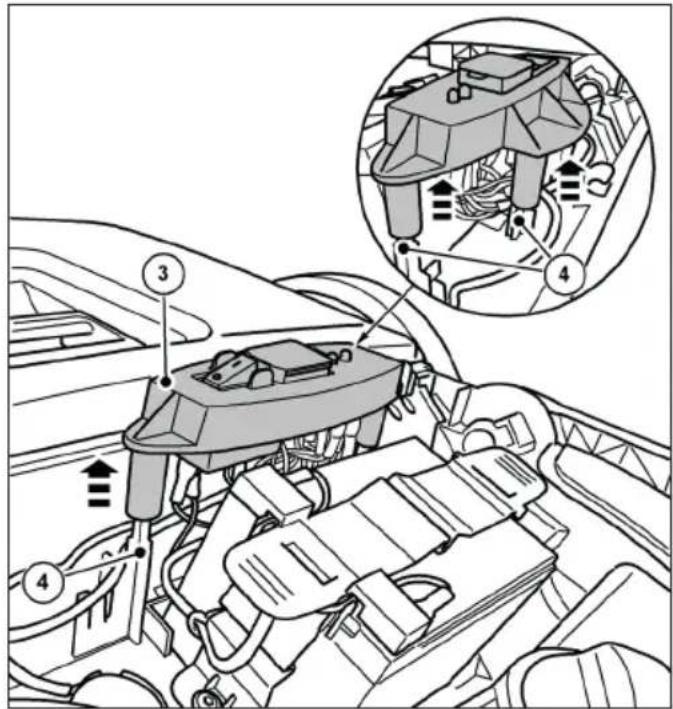

Abb. 6: Komponentenübersicht 6

Pos.-Nr. Bauteil

25 Schalterplatte
26 Sicherungshalter
27 Sicherung F1

» Das Bild zeigt die Komponenten bei geöff neter bzw. ausgebauter Haube.

5. Transport/Transportieren

5.1 Anlieferung

HINWEIS

Sichtbare Schäden an der Außenverpackung bitte sofort bei Anlieferung vom Fahrer des Paketdienstes bestätigen lassen. Wird ein Transportschaden erst beim Auspacken bemerkt, ist der Paketdienst innerhalb 24 Stunden nach Anlieferung schriftlich zu benachrichtigen, um ihn für die Schäden haftbar zu machen.

HINWEIS

Die Batterie ist mit einer Transportsicherung geschützt. Es befi ndet sich ein Karton um die Batterie herum. Vor der Inbetriebnahme, muss die Transportsicherung (Karton) entfernt werden.

5.2 Lieferumfang

• Gerät mit Batterie
• Schiebebügel
  • Zwei Griff beschläge
  • Ladegerät mit Netzstecker
  • Bedienungsanleitung

5.3 Umgang mit Verpackungsmaterialien

• Entsorgen Sie das Verpackungsmaterial stets umweltgerecht.
• Beachten Sie die örtlichen, regional geltenden gesetzlichen Vorschriften.

5.4 Aufbewahrung der Kehrmaschine

HINWEIS

Unsachgemäße Aufbewahrung, z. B. Lagerung des Gerätes in feuchter Umgebung, eine angeschlossene Batterie-Anschlussleitung oder ein nicht ausreichend geladene Batterie können zu Schäden an der Kehrmaschine führen. Informationen zur Lagerung und Aufbewahrung des Gerätes fi nden Sie im Kapitel „10. Außerbetriebnahme / Lagerung/Aufbewahrung“.

» Für die platzsparende Aufbewahrung kann der Schiebebügel vom Gerät demontiert werden. Informationen zur Demontage des Schiebebügels fi nden Sie im Kapitel „10.1 Schiebebügel demontieren“ dieser Bedienungsanleitung.

5.5 Gerät tragen

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

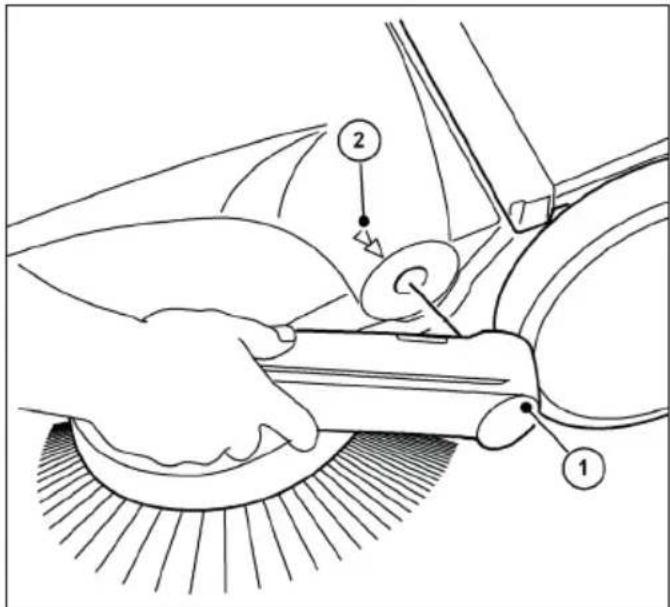

Abb. 7: Gerät tragen

1. Schwenken Sie den Schiebebügel (1) fl ach nach vorne.
2. Greifen Sie das Gerät am Tragegriff (2).
3. Tragen Sie das Gerät so, dass die Tellerbesen vom Körper wegzeigen.

5.6 Gerät im Fahrzeug transportieren

VORSICHT

Verletzungsgefahr durch unsachgemäßen Transport der Kehrmaschine

Ein umherschleuderndes, verrutschendes oder umkippendes Gerät kann zu Verletzungen des Fahrers oder anderer Personen führen

- Sichern Sie das Gerät mit einem Spanngurt gegen Verrutschen und Umherschleudern.

1. Platzieren Sie das Gerät im Fahrzeug an einer geeigneten Stelle.
2. Sichern Sie das Gerät mittels Spanngurt.
   » Für den platzsparenden Transport in Fahrzeugen kann der Schiebebügel vom Gerät demontiert werden. Informationen zur Demontage des Schiebebügels fi nden Sie im Kapitel „10.1 Schiebebügel demontieren“ dieser Bedienungsanleitung.

HINWEIS

• Unsachgemäßer Transport kann zu Schäden an der Kehrmaschine führen.
• Lassen Sie die Kehrmaschine zum Schutz der Batteries nicht in einem aufgeheizten Fahrzeug zurück
• Stellen Sie sicher, dass auch während dem Transport das Gerät nicht versehentlich eingeschaltet wird. Klemmen Sie dazu, falls erforderlich, die blaue Batterie-Anschlussleitung von der Batterie ab. Informationen zum Abklemmen der Batterie fi nden Sie im Kapitel „10.2 Batterie Anschlussleitung abklemmen“ dieser Bedienungsanleitung.

6. Inbetriebnahme

6.1 Schiebebügel und Griff beschläge montieren

Abb. 8: Griff beschläge montieren

Bei Auslieferung liegen zwei Griff beschläge (10) und der Schiebebügel (1) als Einzelteile vor.

1. Drücken Sie die Rastfeder (B) an der Seite des Schiebebügels (1) nach innen.
2. Schieben Sie den Griff beschlag (10) auf den Schiebebügel, bis er einrastet.
   » Dabei ist zu beachten, dass sich die seitliche Bohrung am Griff beschlag mit der Rastfeder im Schiebebügel deckt.
3. Verfahren Sie mit der zweiten Seite des Schiebebügels genauso

6.2 Schiebebügel an Gerät montieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

Der Schiebebügel kann in zwei Stufen ((I) und (II)) auf die Körpergröße des Benutzers eingestellt werden.

» (I): Niedrige Stufe
» (II): Höhere Stufe (bevorzugte Position)

Abb. 9: Schiebebügelmontage

1. Positionieren Sie sich zwischen dem Schiebebügel vor dem Gerät..
2. Setzen Sie einen der beiden Griff beschläge mit der Rastnase am Griff beschlag (10) an die dafür vorgesehene Nut am Rahmen (A) an, so dass dieser einrasten kann (Abb. 10).

A 10

Abb. 10: Griff beschläge montieren

DE

1. Bringen Sie den Griff beschlag (10) auf der anderen Seite ebenfalls in diese Position.
2. Nun können die Griff beschläge mit etwas Druck in die Aufnahmen im Gerät (A) einrasten und der Schiebebügel in die benötigte Position zum Schieben des Geräts gebracht werden.

6.3 Batterie-Anschlussleitung anklemmen

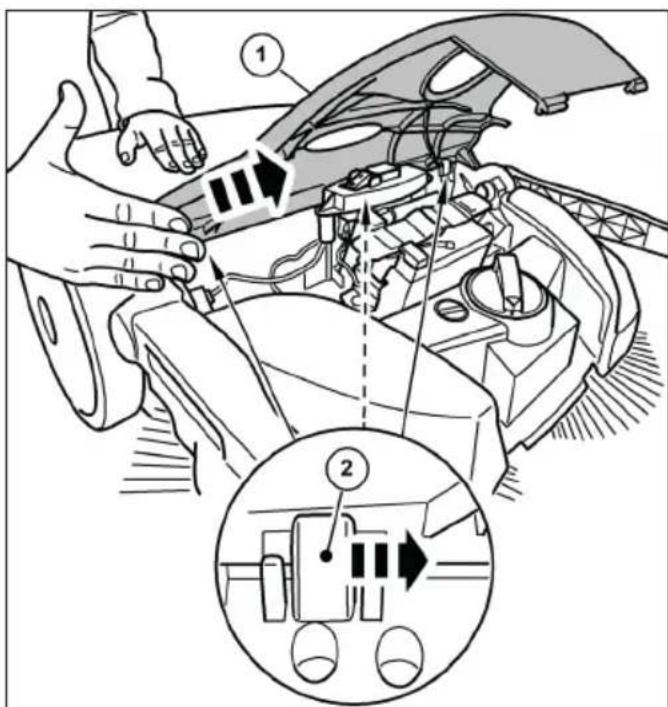

Abb. 11: Haube öff nen

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Beim Anklemmen der Batterie- Anschlussleitung besteht Einzugsgefahr durch versehentliches Einschalten der Kehrmaschine

- Stellen Sie vor dem Anklemmen der Batterie sicher, dass sich der Ein/Aus-Schalter am Gerät in Stellung „0“ befinde!

» Um eine Selbstentladung der Batterie zu vermeiden, ist bei Anlieferung sowie bei Lagerzeiten länger als ca. 2 Monate die blaue Batterie-Anschlussleitung von der Stecklasche der Batterie getrennt.
1. Ziehen Sie die Laschen (1) an der vorderen Unterkante der Haube (2) etwas nach vorne.
2. Schwenken Sie die Haube (2) nach oben.

Abb. 12: Batterie-Anschlussleitung anklemmen

1. Stecken Sie die blaue Batterie-Anschlussleitung (3) auf die Stecklasche (4) der Batterie vollständig auf.

» (A): Batterie-Anschlussleitung nicht angeklemmt.
» (B): Batterie-Anschlussleitung angeklemmt.
» Die rote Batterie-Anschlussleitung (5) ist bei Anlieferung aufgesteckt.

HINWEIS

Stellen Sie zusätzlich sicher, dass die rote Batterie-Anschlussleitung (5) vollständig und korrekt angeklemmt ist. Eine nicht korrekl angeschlossene Anschlussleitung der Batterie kann zu Beschädigungen des Gerätes und zum Verlust von Garantieansprüchen führen.

1. Schließen Sie die Haube (2) und verriegeln Sie diese über die Laschen (1).

6.4 Batterieladen

Abb. 13: Ladegerät anschließen

» Es wird empfohlen, die Batterie vor der ersten Inbetriebnahme vollständig zu laden.
» Das Ladegerät (3) verfügt über eine vollelektronische Spannungs- und Strombegrenzung. Dadurch wird eine angeschlossene Batterie immer auf optimaler Ladung gehalten. Ein Überladen der Batterie wird dadurch verhindert.
» Das Laden der Batterie setzt voraus, dass die Batterie-Anschlussleitungen korrekt angeklemmt sind. Informationen zum Anklemmen der Batterie fi nden Sie im Kapitel „6.3 Batterie-Anschlussleitung anklemmen“ in dieser Bedienungsanleitung.

HINWEIS

• Die Kehrmaschine darf während des Ladevorgangs nicht eingeschaltet werden. Es kann zu Schäden an elektrischen Komponenten der Kehrmaschine kommen.
- Prüfen Sie vor dem Laden den Stecker des Ladegerates und die Anschlussbuchse an der Kehrmaschine auf Fremdkörper wie z. B. elektrisch leitende Gegenstände. Geräteschaden durch Kurzschluss und Kabelbrand.

1. Öff nen Sie die Schutzkappe (1) der Ladebuchse an der Kehrmaschine.
2. Stecken Sie den Stecker (2) des Ladegerätes (3) in die Ladebuchse der Kehrmaschine.
3. Schließen Sie die Netzleitung des Ladegerätes (3) an einen 100-240 V Versorgungsanschluss an.
   » Während des Ladevorgangs leuchtet die LED-Anzeige (4) am Ladegerät „orange“. Nach vollständig aufgeladenem Batterie wechselt die LED-Anzeige (4) am Ladegerät auf „grün“.
   » Die Ladezeit hängt im Wesentlichen vom SOC-Wert (Ladezustand) ab, den die Batterie vor Beginn des Ladevorgangs hat. Wird die Batterie für längere Zeit nicht geladen, fällt der Ladezustand ab, wodurch sich die Ladezeit erhöht. Ein vollständiger Ladevorgang kann bis zu ca. 7 Stunden dauern. Bitte beachten Sie dazu die Angabe auf der Außenverpackung, bzw. auf dem vor Auslieferung aufgebrachten Aufkleber an der Kehrmaschine.

HINWEIS

Um eine optimale Lebensdauer zu erreicher und den Alterungsprozess zu minimieren. Batterie mindestens alle 2 Monate für ca. 10 Stunden laden. Eine voll aufgeladene Batterie verringert die Gefahr einer Tiefentladung und irreparabler Schäden an den Batteriezellen. Die Batterie kann auch nach kurzen Betriebszeiten von ca. 15 min. wieder aufgeladen werden.

7. Bedienung

GEFAHR

Lebensgefahr durch unbeaufsichtigten Betrieb der Kehrmaschine!

Durch selbstständiges (An-)Fahren durch die Rotationsbewegung der Tellerbesen und Feinschmutzkehrwalze oder abschüssiger Fahrbahn, kann es zu schweren bis todlichen Verletzungen durch Kollision im öff entlicher Raum (Verkehrsteilnehmer) kommen

• Kehrmaschine nicht unbeaufsichtigt betreiben.
• Kehrmaschine nach dem Abstellen sofort ausschalten und sicher aufbewahren.

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehalters konner Schnittverletzungen durch Glasscherben, Metall oder andere scharfkantige Materialien entstehen

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandene Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch heiße Bauteile!

Bei Arbeiten am heißen Motor der Kehrmaschine, kann es zu Hautverletzungen kommen.

• Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!
• Darauf achten, dass nach dem Abstellen der Kehrmaschine, der Motor heiß ist.

7.1 Vor Arbeitsbeginn

• Prüfen Sie das Gerät vor Arbeitsbeginn auf seine Funktionalität.
• Prüfen Sie den Schiebebügel auf festen Sitz in den Griff beschlägen.
• Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
• Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich Äste, aufgespulter Fäden und Schnüre, langfaserige Stoff e etc. Beseitigen Sie diese ggf.
• Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemmte Teile oder Verschmutzungen.
• Prüfen Sie die Handgriff e auf Verschmutzungen und reinigen Sie diese ggf.
• Prüfen Sie, ob sich der Ein/Aus-Schalter jederzeit leicht in die Stellung „0“ betätigen lässt.
• Prüfen Sie die Anschlussbuchse für das Ladegerät an der Kehrmaschine auf Fremdkörper.

HINWEIS

Es dürfen keine elektrisch leitender Gegenstände an bzw. in der Ladebuchse vorhanden sein. Geräteschaden durch Kurzschluss und Kabelbrand. Halten Sie die Schutzkappe der Ladebuchse immer geschlossen

7.2 Höhenverstellung der Tellerbesen

Der Drehgriff für die Höhenverstellung der Tellerbesen befi ndet sich in der Mitte des Vorderteils. Mit der Höhenverstellung werden die Tellerbesen auf den zu kehrenden Untergrund eingestellt. Die Stufen beruhen auf Erfahrungswerten und sind demnach als Anhaltswerte zu betrachten. Infolgedessen müssen ggf. beim Kehren Anpassungen der Stufen je nach Untergrund vorgenommen werden.

• Stufe 1-2: für alle ebenen, harten Flächen (z. B. Asphalt, Beton, Platten...)
• Stufe 3-4: für feuchtes Laub, Sand, unebene Flächen (z. B. Waschbetonplatten)
• Stufe 5-7: für starke Verschmutzungen und stärkere Unebenheiten

HINWEIS

Pressen Sie die Tellerbesen nicht zu fes auf den Boden. Ein zu hoher Anpressdruck führt zu einem erhöhten Verschleiß sowie einer Verringerung der Batterielaufzeit. Ein zu hoher Anpressdruck erhöht auch den Schiebewiderstand und kann sich nachteilig auf das Reinigungsergebnis auswirken.

Abb. 14: Höhenverstellung Tellerbesen

• Stellen Sie die benötigte Stufe ein:
• Drehen Sie dazu den Drehgriff (1) nach links, um die Stufe zu verringern.
• Drehen Sie dazu den Drehgriff (1) nach rechts, um die Stufe zu erhöhen.
  » Das Gerät am Tragegriff leicht anheben. So erleichtern Sie den Vorgang der Höhenverstellung.

7.3 Niederhalter einstellen

Mit dem Niederhalter wird der rechte Tellerbesen auf die zu kehrenden Randbereiche z. B. an Wänden oder Bordsteinen eingestellt.

HINWEIS

Bei ungeeigneter Einstellung des Niederhalters an niederen Kanten kann es zu übermäßigem Verschleiß kommen. Der Niederhalter darf nicht am Untergrund kratzen

Abb. 15: Niederhaltereinstellung

Auskehren von Kanten und Ecken

- Drücken Sie den Griff (1) des Niederhalters nach unten.

Betrieb auf Flächen

- Ziehen Sie den Griff (1) des Niederhalters nach oben.

7.4 Batteriebetrieb und LED-Anzeige

Abb. 16: Bedienung und Anzeige

Die LED-Anzeige (2) informiert über den aktuellen Betriebszustand der Kehrmaschine im Batteriebetrieb.

- Stellen Sie die Kehrmaschine auf die zu kehrende Fläche.

VORSICHT

Ein/Aus-Schalter nicht mit dem Fuß betätigen.

Durch Verkanten der Kehrmaschine beim Anlaufen der Tellerbesen kann es zu Verletzungen durch Stürzen oder Stolpern kommen.

- Schalten Sie die Kehrmaschine ausschließlich mit der Hand ein oder aus.

- Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Schalters (1) in Stellung „I“ ein.

Die Tellerbesen und Feinschmutz-Kehrwalze beginnen sich zu drehen. Bei ausreichend geladener Batterie leuchtet die grüne LED der LED-Anzeige (2) während des Batteriebetriebs.

Führen Sie das Gerät über den Schiebebügel mit beiden Händen.

• Schieben Sie das Gerät mit normaler Schrittgeschwindigkeit vorwärts.
• Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Schalters (1) in Stellung „0“ aus.
• Entleeren Sie den Kehrgutbehälter bei Bedarf, siehe Abschnitt „Kehrgutbehälter entleeren“ in Kapitel 7.7 in dieser Bedienungsanleitung.
  » Um ein einwandfreies Kehrergebnis zu erzielen, Kehrgutbehälter in regelmäßigen Abständen entleeren.

HINWEIS

• Drehen die Tellerbesen langsamer oder leuchtet die rote LED der LED-Anzeige (2) während des Betriebs auf, deutet dies auf einen niedrigen Ladezustand der Batteries hin. Gerät ausschalten und Batterie laden.

• Bei einem zu niedrigen Ladezustand der Batterie, wird das Gerät durch die eingebaute Elektronik ausgeschaltet. Dabei blinkt die rote LED der LED-Anzeige (2). Gerät ausschalten und Batterie laden. Bei Tiefentladung erlischt der Garantieanspruch!

• Reinigen Sie die Kehrmaschine und Staubfi Iter nach Arbeitsende, siehe Abschnitt „Gerät reinigen“ in Kapitel 9.4 in dieser Bedienungsanleitung.

• Laden Sie die Batterie bei Bedarf wieder vollständig auf, siehe Abschnitt „Batterie laden“ in Kapitel 6.4 in dieser Bedienungsanleitung.

7.5 Überlastschutz

Um Beschädigungen zu vermeiden sind die Motoren mit einem Überlastschutz ausgestattet. Schaltet die Elektronik der Kehrmaschine schon nach kurzer Zeit ab, ist dies auf eine zu hohe Last an den Motoren zurückzuführen. Die Feinschmutz-Kehrwalze sowie die Tellerbesen sind dann auf Freigängigkeit zu prüfen und Blockierungen, wie z. B. eingeklemmte Steine, aufgespulte Fäden und ähnliches sind zu beseitigen.

Abb. 17: Bedienung und Anzeige

- Schalten Sie nach dem Auslösen des Überlastschutzes die Elektronik der Kehrmaschine durch Betätigen des Ein/Aus-Schalters (1) in Stellung „0“ aus.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Arbeiten an der Kehrmaschine bestehn Einzugsgefahr durch versehentliches Einschalten des Gerätes

- Stellen Sie sicher, dass das Gerät während dem Lösen der Blockade nicht versehentlich eingeschaltet wird! Klemmen Sie dazu, falls erforderlich, die blaue Batterie-Anschlussleitung von der Batterie ab. Siehe Abschnitt „Batterie-Anschlussleitung abklemmen“ in Kapitel 10.2 dieser Bedienungsanleitung.

1. Lokalisieren und beseitigen Sie die Blockierung, siehe Abschnitt „Blockierung beseitigen“ in Kapitel 9.2 in dieser Bedienungsanleitung.
2. Falls erforderlich, schließen Sie die blaue Batterie-Anschlussleitung wieder an. Siehe Abschnitt „Batterie-Anschlussleitung anklemmen“ in Kapitel 6.3 dieser Bedienungsanleitung.
3. Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Schalters in Stellung „I“ ein
4. Prüfen Sie dabei, ob das Gerät wieder wie gewohnt arbeitet.

DE

7.6 ManuellerBetrieb

Die Kehrmaschine kann übergangsweise bei einem niedrigen Ladezustand der Batterie auch ohne elektrische Unterstützung betrieben werden. Der Kehrmechanismus wird dabei durch das Schieben des Gerätes angetrieben.

• Führen Sie das Gerät über den Schiebebügel mit beiden Händen.
• Schieben Sie das Gerät mit normaler Schrittgeschwindigkeit vorwärts.
• Entleeren Sie den Kehrgutbehälter bei Bedarf, siehe Abschnitt „Kehrgutbehälter entleeren“ in Kapitel 7.7 dieser Bedienungsanleitung.
• Laden Sie die Batterie wieder vollständig auf, siehe Abschnitt „Batterie laden“ in Kapitel 6.4 dieser Bedienungsanleitung.
  » Verwenden Sie den manuellen Betrieb nur übergangsweise. Im Batteriebetrieb lässt sich ein besseres Kehrergebnis durch geringeren Kraftaufwand erzielen.

7.7 Kehrgutbehälterentleeren

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehalters konnen Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch aufgekehrte Stäube!

Beim Entleeren des Kehrgutbehälters kann die Gesundheit durch die aufgekehrten Stäube gefährdet werden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

Abb. 18: Kehrgutbehälter entleeren

• Entleeren Sie den Kehrgutbehälter nach jeder Anwendung.
• Entleeren Sie den Kehrgutbehälter in regelmäßigen Abständen, um ein einwandfreies Kehrergebnis zu erzielen.
• Bringen Sie den Schiebebügel (1) in die nach vorne geneigte Position.
• Ziehen Sie den Kehrgutbehälter (3) an dem Behältergriff (2) nach oben weg.
• Entleeren Sie den Kehrgutbehälter (3) vollständig.
  » Achten Sie darauf, dass auch die Gehäusekanten schmutzfrei sind.
• Setzen Sie den leeren Kehrgutbehälter (3) am Gerät ein.
• Drücken Sie den Behältergriff (2) zurück in die Ausgangsposition.
  » Dabei muss die Arretierung des Kehrgutbehälters (3) hörbar einrasten.
• Bringen Sie den Schiebebügel (1) zurück in die Bedienposition.

8. Fehlerbehebung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters können Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Arbeiten an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Einschalten des Gerätes.

- Stellen Sie sicher, dass das Gerät während der Fehlerbehebung nicht versehentlich eingeschaltet wird! Klemmen Sie dazu, falls erforderlich, die blaue Batterie-Anschlussleitung der Batterie ab. Siehe Abschnitt „Batterie-Anschlussleitung abklemmen“ in Kapitel 10.2 dieser Bedienungsanleitung.

Trotz Einhaltung der vorgeschriebenen Wartungsarbeiten und Prüfung des Gerätes vor der Benutzung kann es zu Störungen kommen. Mögliche Störungen werden in den nachfolgenden Tabellen Teil 1 und Teil 2 unter Angabe von Ursache und Abhilfe aufgelistet.

8.1 Störungstabelle Teil 1

Störung Ursache Abhilfe
Gerät läuft schwer oder unruhig	Gerät verunreinigt	Kehrmaschine reinigen, siehe Kapitel 9.4 im Abschnitt „Gerät reinigen“
	Besen blockiert	Blockierung beseitigen, siehe Kapitel 9.2 im Abschnitt „Blockierung beseitigen“
	Besenantriebe verunreinigt	Besenantriebe reinigen, siehe Kapitel 9.4 im Abschnitt „Gerät reinigen“
	Höhenverstellung zu tief eingestellt	Höhenverstellung einstellen, siehe Kapitel 7.2 im Abschnitt „Höhenverstellung der Tellerbesen“
	Anpressdruck der Tellerbesen zu hoch
	Ladezustand der Batterie zu gering. LED-Anzeige an der Kehrmaschine leuchtet „rot“	Baterie laden, siehe Kapitel 6.4 im Abschnitt „Batterie laden“
	Tellerbesen drehen nicht	Service kontaktieren
	Feinschmutz-Kehrwalze dreht nicht
Gerät schaltet ab	Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Kapitel 7.2 im Abschnitt „Höhenverstellung der Tellerbesen“
	Besen blockiert	Kehrmaschine reinigen, siehe Kapitel 9.4 im Abschnitt „Gerät reinigen“
	Überlastschutz aktiv	Blockierung beseitigen, siehe Kapitel 7.5 im Abschnitt „Überlastschutz“
	Ladezustand der Batterie zu gering. LED-Anzeige an der Kehrmaschine blinkt „rot“. Gerät durch Elektronik ausgeschaltet	Batterie laden, siehe Kapitel 6.4 im Abschnitt „Batterie laden“
	Sicherung F1 defekt	Sicherung F1 prüfen und austauschen, siehe Kapitel 8.4 im Abschnitt „Sicherung F1 ausbauen und prüfen“
Gerät lässt sich nicht mehr einschalten	Sicherung F1 defekt	Sicherung F1 prüfen und austauschen, siehe Kapitel 8.4 im Abschnitt „Sicherung F1 ausbauen und prüfen“
	Batterie-Anschlussleitung abgezogen	Batterie-Anschlussleitung anklemmen, siehe Kapitel 6.3 im Abschnitt „Batterie-Anschlussleitung anklemmen“
	Batterie tiefentladen Service kontaktieren
Borsten sind verbogen Unsachgemäße Aufbewahrung		Borsten ausrichten, siehe Kapitel 9.3 im Abschnitt „Borsten ausrichten“

8.2 Störungstabelle Teil 2

Störung Ursache Abhilfe
Kehrergebnis unzureichend	Kehrlippe fehlt, ist lose oder stark abgenutzt	Kehrlippe ersetzen
	Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Kapitel 7.2 im Abschnitt „Höhenverstellung der Tellerbesen“
	Verschleiß der Tellerbesen stark fortgeschritten
		Tellerbesen austauschen
	Kehrgutbehälter ist voll	Kehrgutbehälter entleeren, siehe Kapitel 7.7 im Abschnitt „Kehrgutbehälter entleeren“
	Nicht bestimmungsgemäße Verwendung der Kehrmaschine anhand der Informationen im Kapitel 2.2 im Abschnitt „Nicht bestimmungsgemäße Verwendung“	Geeignetes Reinigungsgerät bzw. Reinigungsmittel verwenden

8.3 Störungsbeseitigung Ablauf

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Nach Fehlerbehebung an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Anlaufen des Gerätes.

- Stellen Sie vor dem Anklemmen der Batterie sicher, dass sich der Ein/Aus-Schalter am Gerät in Stellung „0“ befinndel

1. Stellen sie den Ein/Aus-Schalter am Gerät auf Stellung „0“.
2. Klemmen sie die blaue Batterie-Anschlussleitung der Batterie ab.
3. Beseitigen sie die Störung gemäß Störungstabelle.
4. Klemmen sie ggf. die blaue Batterie-Anschlussleitung der Batterie wieder an.
5. Schalten sie die Kehrmaschine durch Betätigung des Ein/Aus-Schalters in Stellung „I“ ein. Prüfen sie dabei, ob das Gerät wieder wie gewohnt arbeitet.

8.4 Sicherung F1 ausbauen und prüfen

Zum Schutz der elektrischen Komponenten ist die Kehrmaschine mit einer 15 Ampere Schmelzsicherung ausgestattet. Zum Prüfen und Ersetzen der Sicherung F1 gehen sie wie folgt vor:

VORSICHT

Verletzungs- oder Unfallgefahr aufgrund einer falschen Sicherungsstärke!

Bei Verwendung einer falschen Sicherungsstärke, kann es bei ausgeschaltetem Gerät, beim Ladevorgang oder beim Betrieb des Gerätes zu Überlastungen der elektrischen Komponenten und somit zu Rauchentwicklung und Brand kommen.

- Ersetzen Sie die Sicherung nur durch eine vom Hersteller freigegebene neue 15 Ampere Sicherung.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Arbeiten an der Kehrmaschine besteh Einzugsgefahr durch versehentliches Einschalten des Gerätes

- Stellen Sie sicher, dass das Gerät während dem Ausbauen und Prüfen der Sicherung nicht versehentlich eingeschaltet wird! Klemmen Sie dazu, die blaue Batterie-Anschlussleitung der Batterie ab.

HINWEIS

Bei Verwendung einer Sicherung mit einem höheren oder niedrigeren Wert können erhebliche Schäden am Gerät entstehen.

Um Schäden zu vermeiden, ersetzen Sie eine durchgebrannte Sicherung nur durch eine vom Hersteller freigegebene Sicherung mit 15 Ampere. Sicherung nur dann ersetzen wenn die Ursache für die Störung behoben wurde.

Abb. 19: Haube ausbauen

1. Stellen Sie den Ein/Aus-Schalter am Gerät auf Stellung „0“.

2. Bringen Sie den Schiebebügel in die nach vorne geneigte Position, siehe Abschnitt „Kehrgutbehälter entleeren“ im Kapitel 7.7 dieser Bedienungsanleitung

3. Klemmen Sie die blaue Batterie-Anschlussleitung der Batterie ab, siehe Abschnitt „Batterie-Anschlussleitung abklemmen“ in Kapitel 10.2 dieser Bedienungsanleitung.

4. Hängen Sie die Haube (1) vorsichtig mit leichten Schlägen der Handfl ä che gegen die Kante der Haube in Pfeilrichtung aus den Scharnieren (2) aus.

Abb. 20: Schalterplatte ausbauen

1. Ziehen Sie die Schalterplatte (3) vorsichtig nach oben von den Führungszapfen (4) ab.
2. Legen Sie die Schalterplatte (3) mit den angeschlossenen Leitungen zur Seite.

Abb. 21: Sicherung F1

1. Ziehen Sie die Sicherung F1 (5) aus dem Sicherungshalter (6) heraus.
2. Prüfen und tauschen Sie die Sicherung bei Bedarf aus.
   » Das Bild rechts zeigt eine durchgebrannte Sicherung.
   » Verwenden Sie ausschließlich eine Sicherung mit genau 15 Ampere.
   » Der Zusammenbau erfolgt in umgekehrter Reihenfolge zum Ausbau.

Dabei ist Folgendes zu beachten:

1. Setzen Sie die Haube von oben auf und rasten Sie diese anschließend durch vorsichtiges Drücken in die Scharniere ein. Darauf achten, dass die Haube mittig sitzt, da sonst die Nasen der Scharniere brechen könnten.
2. Stecken Sie die blaue Batterie-Anschlussleitung auf die Stecklasche der Batterie vollständig auf.
3. Schalten Sie die Kehrmaschine durch Betätigen des Ein/Aus-Schalters in Stellung „I“ ein.
4. Prüfen Sie dabei, ob das Gerät wieder wie gewohnt arbeitet.

HINWEIS

Falls die Sicherung sofort nach dem Einschalten der Kehrmaschine erneut durchbrennt, ist der Service zu kontaktieren. Die Sicherungen sind als Ersatzteil bei der Fa. Electrostar GmbH erhältlich.

9. Wartung und Reinigung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters können Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

VORSICHT

Gefahr durch Reinigungsmittel!

Die Mittel können gesundheitsschädliche Bestandteile enthalten und können so zu Reizungen der Atemwege und der Haut führen.

• Sicherheitsdatenblatt des Herstellers beachten.
• Verschütten und Nebelbildung vermeiden.
• Bei der Arbeit nicht essen, trinken, rauchen
• Haut- und Augenkontakt vermeiden.

VORSICHT

Verletzungsgefahr durch versehentlichen Anlauf der Kehrmaschine!

Bei Wartungs- und Reinigungsarbeiten an der Kehrmaschine besteht Einzugsgefahr durch versehentliches Einschalten des Gerätes.

• Bei allen Arbeiten muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein.
• Führen Sie keine Arbeiten bei laufendem Motor durch
• Der Ein/Aus-Schalter muss sich in Stellung „0“ befi nden
• Stellen Sie sicher, dass das Gerät während der Wartungs- und Reinigungsarbeiten nicht versehentlich eingeschaltet wird! Klemmen Sie dazu, falls erforderlich, die blaue Batterie-Anschlussleitung der Batterie ab. Siehe Abschnitt „Batterie-Anschlussleitung abklemmen“ in Kapitel 10.2 dieser Bedienungsanleitung.

HINWEIS

Unsachgemäße Wartung kann zu Schäder sowie zu einer Verkürzung der Lebensdauer der Kehrmaschine führen.

In den nachstehenden Abschnitten sind die Wartungs- und Reinigungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind.

Die Durchführung der benannten Arbeiten ist in einigen Fällen zeit-und/oder lastabhängig. Bei Intervallangabe sowohl in Fristen als auch in Betriebsstunden (Bh) gilt deshalb jeweils der Fall, der zuerst eintritt.

Bei Fragen zu den Wartungsarbeiten und -intervallen den Hersteller kontaktieren.

9.1 Wartungsplan

Wartungs-intervall	Wartungsarbeiten
Vor Arbeits-beginn	Prüfen Sie das Gerät auf seine Funktionalität und Beschädigungen. Kontaktieren Sie ggf. den Service
	Prüfen Sie den Schiebebügel auf festen Sitz in den Griffbeschlägen
	Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand
	Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Fäden und Schnüre. Beseitigen Sie diese ggf.
	Prüfen Sie den Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemmte Teile oder Verschmutzungen
	Prüfen Sie die Handgriffe auf Verschmutzungen und reinigen Sie diese ggf.
	Prüfen Sie die Höhenverstellung auf richtige Höhe
	Prüfen Sie die Kehrdruckeinstellung. Passen Sie den Kehrdruck ggf. auf den zu kehrenden Untergrund an
	Prüfen Sie, ob sich der Ein/Aus-Schalter jederzeit leicht in die Stellung „0“ betätigen lässt
	Prüfen Sie die Anschlussbuchse für das Ladegerät an der Kehrmaschine auf Fremdkörper
	Prüfen Sie, ob der Ladezustand der Batteries für die durchzuführenden Kehrarbeiten ausreichend ist. Laden Sie die Batterie ggf. auf
Nach Arbeitsende	Kehrgutbehälter leeren
	Gerät reinigen
	Staubfilter reinigen
	Batterie laden
8 Bh Besenantriebe reinigen
2 Monate Batterie laden

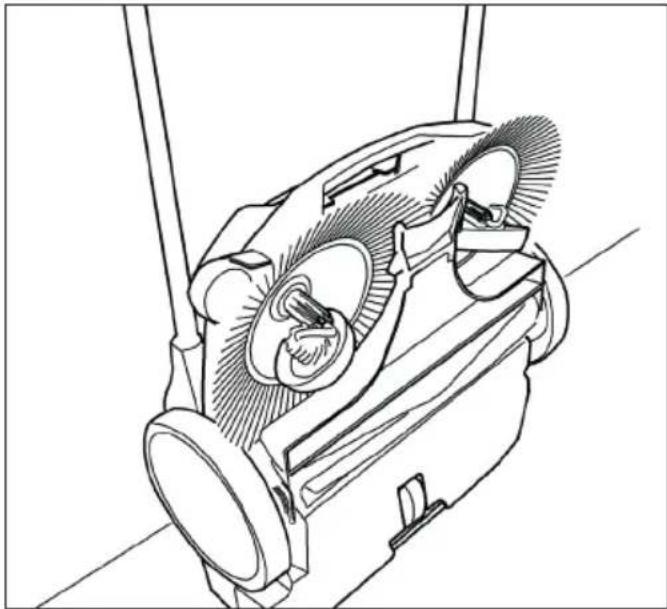

9.2 Blockierung beseitigen

• Beseitigen Sie aufgespultes Material (z. B. Schnüre, Fäden, langfaserige Stoffe...) von Borsten und Achsen.
• Beseitigen Sie eingeklemmtes Material (z. B. Steine, Äste, Laub...).

9.3 Borstenausrichten

WARNUNG

Brandgefahr durch unsachgemäßen Umgang mit einem Gebläse oder durch Nutzung ungeeigneter Gebläse!

Beim Ausrichten der Borsten besteh! Brandgefahr, wenn beim Erwärmen zu hohe Temperaturen entstehen.

• Keine offenen Flammen oder Brenner zum Erwarmen der Borsten verwenden!
• Kein Heißluftgebläse verwenden. Die Borsten können durch zu heiße Luft schmelzen.

Verbogene Borsten können mittels eines Warmluftgebläses (z. B. Haartrockner) durch Erwärmung wieder ausgerichtet werden.

• Richten Sie das eingeschaltete Warmluftgebläse auf die verbogenen Borsten.
  » Bei ausreichender Erwärmung richten sich die Borsten von alleine wieder auf.

9.4 Gerätreinigen

• Verwenden Sie keine fettlösenden Mittel.
• Verwenden Sie keine scharfen Reinigungsmittel.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger oder unter fl ießendem Wasser. Das Gerät darf weder in Wasser getaucht noch mit Wasser abgeputzt werden.
• Schützen Sie die Lagerstellen vor Feuchtigkeit.

- Reinigen Sie die Tellerbesen und Feinschmutz-Kehrwalze nicht mit Druckluft.

» Der harte Luftstrahl kann die Borsten beschädigen.

1. Reinigen Sie die Tellerbesen, die Feinschmutz-Kehrwalze und Antriebe mit einem nassen Lappen.

2. Reinigen Sie alle Kunststoff teile mit einem feuchten Tuch.

» Halten Sie die Batterie sauber, da sich eine verschmutzte Batterie durch Kriechströme über die Pole mit der Zeit entladen kann.

10. Außerbetriebnahme / Lagerung/Aufbewahrung

10.1 Schiebebügeldemontieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

» Für die platzsparende Lagerung und Aufbewahrung kann der Schiebebügel vom Gerät demontiert werden.

Abb. 22: Schiebebügeldemontage

1. Bringen Sie die jeweiligen Pfeile (2) am Gehäuse mit dem Steg der Griff beschläge (1) zur Deckung.
2. Positionieren Sie sich zwischen dem Schiebebügel vor dem Gerät.
3. Greifen Sie beide Griff beschläge (1) mit den Händen und drücken Sie diese vorsichtig nach außen.
4. Gleichzeitig die Griff beschläge aus beiden Aufnahmen des Gerätes heraus ziehen.

10.2 Batterie-Anschlussleitung abklemmen

Um einer Tiefentladung der Batterie

vorzubeugen, muss die blaue Batterie-Anschlussleitung bei Lagerzeiträumen ab ca. 2 Monate ohne Nachladung der Batterie abgeklemmt werden.

Zusätzlich sollte, falls erforderlich, bei der Fehlerbehebung und der Beseitigung einer Blockierung die Batterie abgeklemmt werden.

Schutz vor versehentlichem Anlaufen der Kehrmaschine.

Bei Lagerzeiträumen ab ca. 6 Monate muss zudem die Batterie vorher vollständig aufgeladen werden um die Leistungsfähigkeit der Batterie zu erhalten. Informationen zum Laden der Batterie finden Sie im Kapitel „6.4 Batterie laden“ dieser Bedienungsanleitung.

» Halten Sie die Batterie sauber, da sich eine verschmutzte Batterie durch Kriechströme über die Pole mit der Zeit entladen kann.

Abb. 23: Haube öffnen

1. Ziehen Sie die Laschen (1) an der vorderen Unterkante der Haube (2) etwas nach vorne.

2. Schwenken Sie die Haube (2) nach oben.

Abb. 24: Batterie-Anschlussleitung abklemmen

1. Ziehen Sie die blaue Batterie-Anschlussleitung (3) von der Stecklasche (4) der Batterie ab.
   » Stellen Sie dabei sicher, dass die blaue Batterie-Anschlussleitung (3) nicht durch äußere Einflüsse, wie z. B. Bewegung des Gerätes einen ungewollten Kontakt zur Stecklasche (4) herstellen kann (siehe Abb. 24 Bild B).
   » Die rote Batterie-Anschlussleitung (5) bleibt angeschlossen.
2. Schließen Sie die Haube (2) und verriegeln Sie diese über die Laschen (1).

10.3 Lagerung/Aufbewahrung

HINWEIS

Unsachgemäße Aufbewahrung, z. B. Lagerung des Gerates in teuchter Umgebung, kann zu Schäden an der Kehrmaschine führen.

» Beachten Sie die Informationen im Kapitel „10.2 Batterie-Anschlussleitung abklemmen“ dieser Bedienungsanleitung.
- Lagern Sie das Gerät nur im gereinigten Zustand und mit einem geleerten Kehrgutbehälter.
» Informationen zum Entleeren des Kehrgutbehälters fi nden Sie im Kapitel „7.7 Kehrgutbehälter entleeren“ und zum Reinigen im Kapitel „9.4 Gerät reinigen“ dieser Bedienungsanleitung.

Abb. 25: Aufbewahrungsposition

• Platzieren Sie das Gerät so, dass die Borsten nicht abgeknickt oder verbogen werden.
• Sichern Sie das Gerät inklusive Schiebebügel gegen Umkippen, Verrutschen und somit vor Beschädigung.
• Bewahren Sie das Gerät nicht im Freien oder in feuchter Umgebung auf.

10.4 Entsorgung

WARNUNG

Umweltgefährdung durch falsche Entsorgung

Durch eine falsche Entsorgung der Kehrmaschine/Batterie, kann es durch enthaltene Schadstoff e, zu eine Umweltverschmutzung führen

• Entsorgen Sie die Kehrmaschine, das Ladegerät und die Batterie umweltgerecht entsprechend der regional geltenden gesetzlichen Vorschriften.
• Entsorgen Sie das Gerät und die Batterie getrennt voneinander

Informationen zur Rücknahme und Entsorgung von Elektroaltgeräten

Das Symbol der durchgestrichnen Mülltonne besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt bzw. Kommunalverwaltung erhalten. Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Weitere Informationen zum Elektrogesetz finden Sie auf www.elektrogesetz.de.

11. REACH

REACH ist die Europäische Chemikalien-Verordnung zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 finden Sie auf www.starmix.de

12. EG Konformitätserklärung

Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG, Anhang II 1A

Hersteller:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Bevollmächtigter für die Zusammenstellung der technische Unterlagen:

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Deutschland

Produkt:

Handgeführte, Batteriebetriebene Kehrmaschine haaga 677 plus

Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

• EMV-Richtlinie 2014/30/EU

• RoHS 2011/65/EU

Folgende harmonisierte Normen wurden angewandt:

• EN ISO 12100:2010, Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze Risikobeurteilung und Risikominderung
- EN 60335-1:2012, Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- EN 60335-2-72:2012, Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-72: Besondere Anforderungen für Bodenbehandlungsmaschinen, mit oder ohne Fahrantrieb, für den gewerblichen Gebrauch

DE

• EN 55014-1:2021, Elektromagnetische Verträglichkeit - Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 1: Störaussendung
• EN 55014-2:2021, Elektromagnetische Verträglichkeit - Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit - Produktfamiliennorm
  • EN IEC 61000-3-2:2019
  • EN 61000-3-3:2013
• EN 62233:2008-04, Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern.
• EN IEC 63000:2018-12, Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe;

Ebersbach, 16.07.2025

Canton Snow

Carsten Gresser

Head of Assurancer

Table of contents

1. General 37

1.1 Address....37

1. Technische gegevens Basisgegevens haaga 677 plus

7.6 Handmatigebediening

Ebersbach, 16. juli 2025

Canton

Screw

Carsten Gresser

Leder af Assurancer

haaga 677 plus

Ebersbach, den 16 juli 2025

Candu

Srem

Carsten Gresser

Chef för Assurancer

Innholdsfortegnelse

10.4 Avfallshändtering

ADVARSEL

Ebersbach, 16. juli 2025

Candu

Screw

Carsten Gresser

Puhelin: [phone]

D-73061 Ebersbach/Fils

Tel. [phone]

Fax [phone]

[e-mail]

www.starmix.de
