Type de produit	Balayeuse manuelle à batterie
Marque	Starmix
Modèle	Haaga 677 Plus
Largeur de balayage	770 mm
Capacité de balayage	3200 m²/h
Capacité du bac à déchets	40 litres
Poids (vide)	21 kg
Poids maximum (GVW)	30 kg
Alimentation	Batterie au plomb 12 V / 14 Ah
Autonomie	Environ 90 min à pleine puissance
Tension d'entrée du chargeur	100-240 VAC
Temps de charge	Jusqu'à 7 heures
Niveau de pression acoustique	68 dB(A)
Niveau de puissance acoustique	80 dB(A)
Réglage de la hauteur des balais	7 niveaux
Serre-flanc	Oui, réglable pour balayage des bords
Mode manuel	Oui, en cas de batterie faible
Indicateur LED de charge	Vert (charge suffisante), rouge (batterie faible)
Protection contre les surcharges	Oui, arrêt automatique

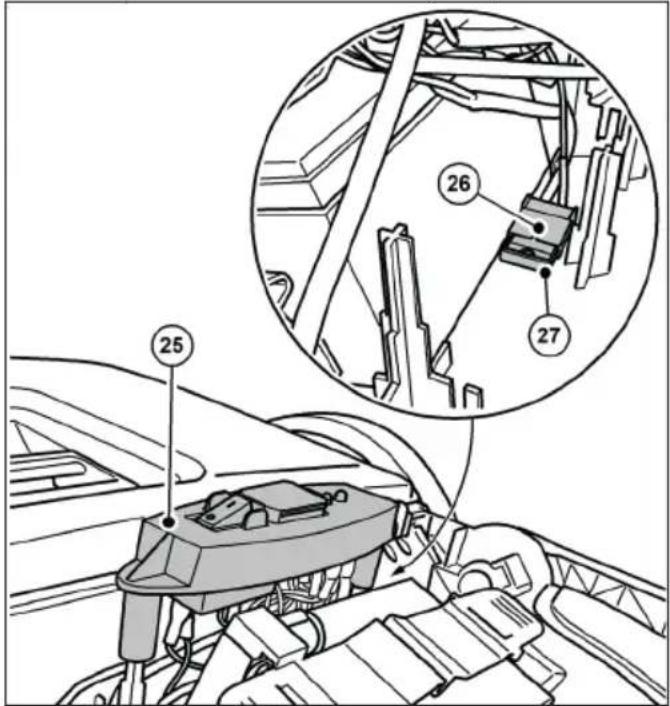

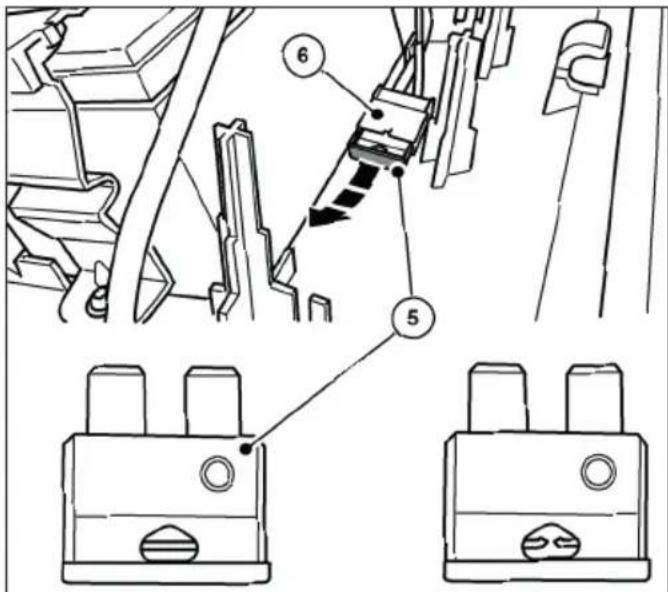

Fusible	15 A (F1) à remplacer par un modèle identique
Accessoires inclus	Chargeur, barre de poussée, ferrures de poignée, mode d'emploi
Utilisation prévue	Sols durs (asphalte, béton, dalles) pour saletés de rue
Température de fonctionnement	-10 °C à 40 °C
Fabricant	Electrostar GmbH (Starmix)

FOIRE AUX QUESTIONS - Haaga 677 Plus Starmix

Comment charger la batterie de la balayeuse Haaga 677 Plus ?

Ouvrez le capuchon de protection de la prise de charge sur la balayeuse. Branchez la fiche du chargeur dans la prise, puis branchez le chargeur sur une prise secteur 100-240 V. Pendant la charge, le voyant LED du chargeur est orange ; il passe au vert lorsque la batterie est complètement chargée. Le temps de charge peut aller jusqu'à 7 heures. N'allumez pas la balayeuse pendant la charge.

Que faire si la balayeuse ne démarre pas ?

Vérifiez d'abord que la batterie est chargée et que le câble de raccordement bleu de la batterie est correctement branché. Si l'indicateur LED clignote en rouge, rechargez la batterie. Si le problème persiste, contrôlez le fusible F1 (15 A) sous le capot. Remplacez-le si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le service après-vente.

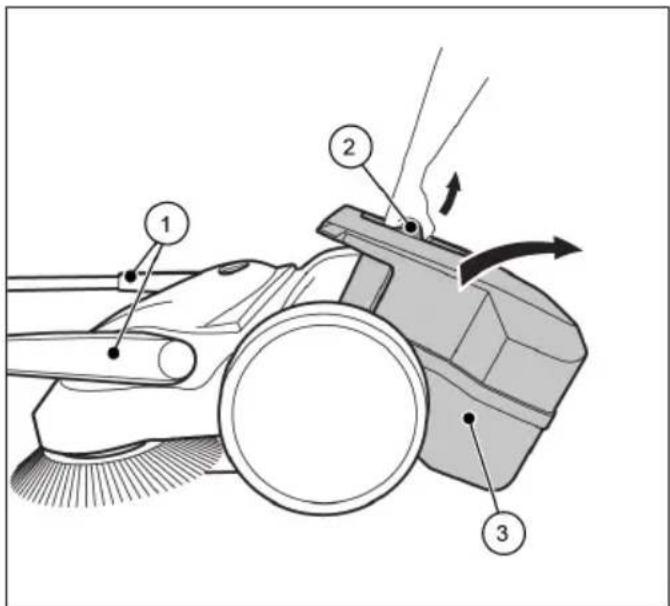

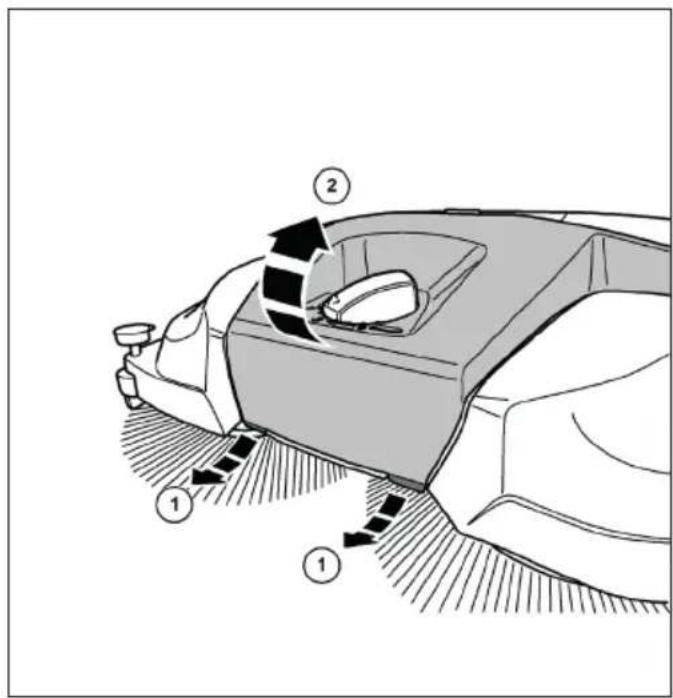

Comment vider le bac à déchets ?

Basculez la barre de poussée vers l'avant. Saisissez la poignée du bac et tirez-le vers le haut pour le retirer. Videz-le complètement, y compris les bords. Replacez le bac sur l'appareil en poussant jusqu'à ce qu'il s'enclenche audiblement. Remettez la barre de poussée en position de commande.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 90 minutes à pleine puissance, à une température ambiante de 20 °C et sur un sol adapté. Le temps de fonctionnement dépend de l'état de charge et du type de sol.

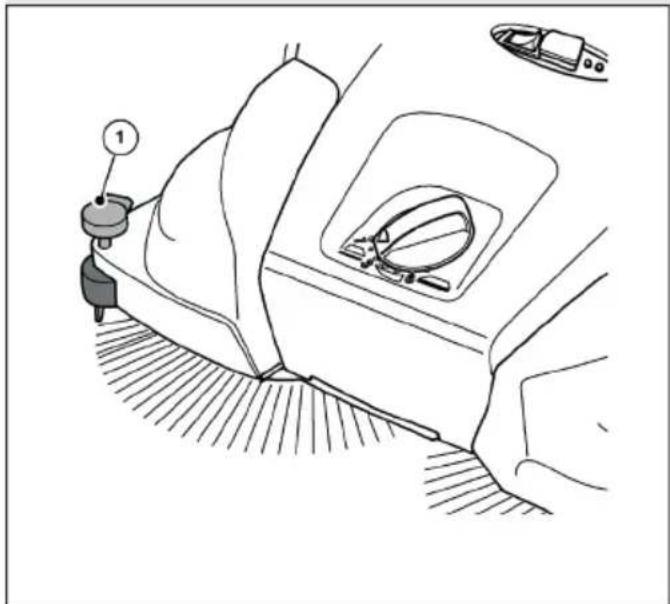

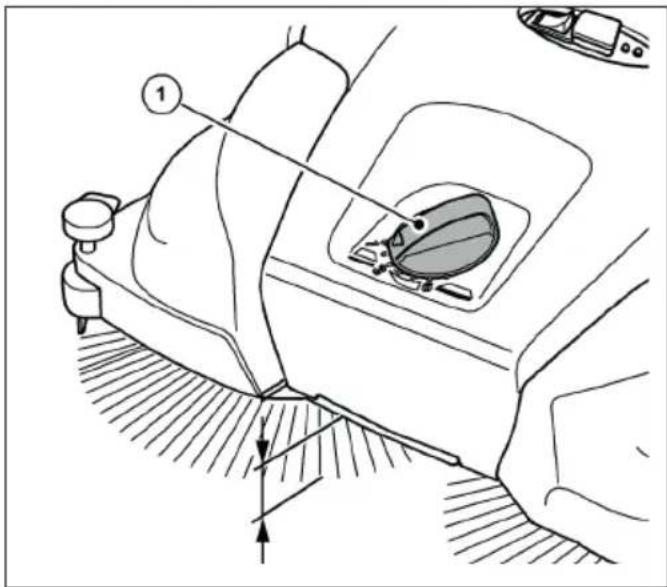

Comment régler la hauteur des balais ?

Tournez la poignée rotative située au milieu de la partie avant de l'appareil. Les niveaux 1-2 conviennent aux surfaces planes (asphalte, béton), les niveaux 3-4 pour feuilles humides ou surfaces inégales, et les niveaux 5-7 pour salissures importantes. Soulevez légèrement l'appareil pour faciliter le réglage.

Puis-je utiliser la balayeuse sur de l'herbe humide ou des surfaces mouillées ?

Non, l'utilisation n'est pas conforme pour les matières humides comme la neige, le fumier, la boue ou les flaques d'eau. La balayeuse est conçue pour les sols durs et secs. Évitez de passer dans l'eau pour prévenir les courts-circuits.

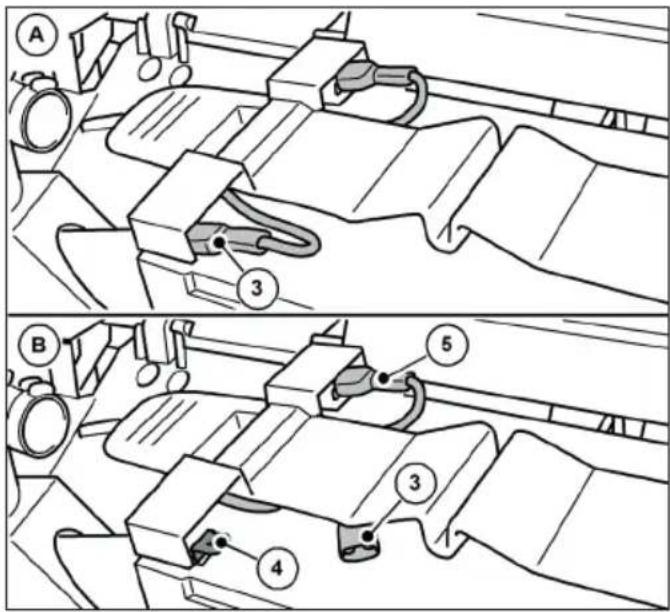

Que faire en cas de blocage des balais ?

Éteignez l'appareil et débranchez le câble bleu de la batterie pour éviter un redémarrage accidentel. Retirez les objets enroulés (ficelles, fils) ou coincés (pierres, branches). Vérifiez la liberté de mouvement des balais et du rouleau. Si la protection contre les surcharges s'est déclenchée, attendez quelques minutes avant de redémarrer.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Rechargez la batterie au moins tous les deux mois, même si vous n'utilisez pas l'appareil. Pour un stockage de plus de 6 mois, chargez-la complètement avant. Gardez la batterie propre et au sec. Si vous stockez l'appareil plus de 2 mois, débranchez le câble bleu de la batterie pour éviter une décharge totale.

Quels équipements de protection individuelle (EPI) sont recommandés ?

Portez des chaussures solides à semelle antidérapante, des gants de protection solides et un masque anti-poussière. Ces équipements réduisent les risques de blessure par coupure, d'inhalation de poussières et d'écrasement.

Où puis-je trouver des pièces de rechange et faire réparer ma balayeuse ?

Les pièces de rechange (fusible 15 A, balais, batterie, chargeur) sont disponibles chez Electrostar GmbH. Pour toute réparation, contactez le service après-vente via le site www.starmix.de. Utilisez exclusivement des pièces approuvées par le fabricant.

MODE D'EMPLOI Haaga 677 Plus Starmix

1. Généralités....68 1.1 Adresse 68 1.2 Conventions....68 1.3 Symboles et marquages....68 1.4 Limitation de responsabilité....68 1.5 Garantie....68 1.6 Protection des droits d'auteur 69 1.7 Groupe cible 69
2. Sécurité 69 2.1 Utilisation conforme à la destination 69 2.2 Utilisation non conforme à l'usage prévu 69 2.3 Responsabilité de l'utilisateur 69 2.4 Consignes générales de sécurité 70 2.5 Consignes de sécurité générales concernant la batterie, la prise de charge et le chargeur 70 2.6 Indications de danger sur l'appareil 72 2.7 Équipement de protection personnel 72
3. Données techniques 73

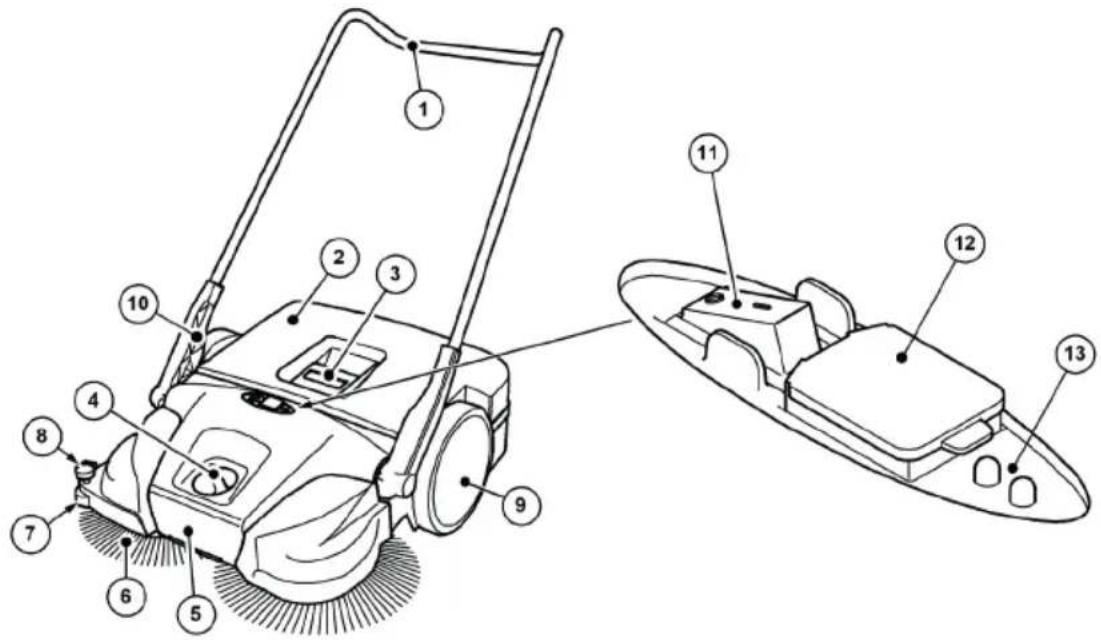

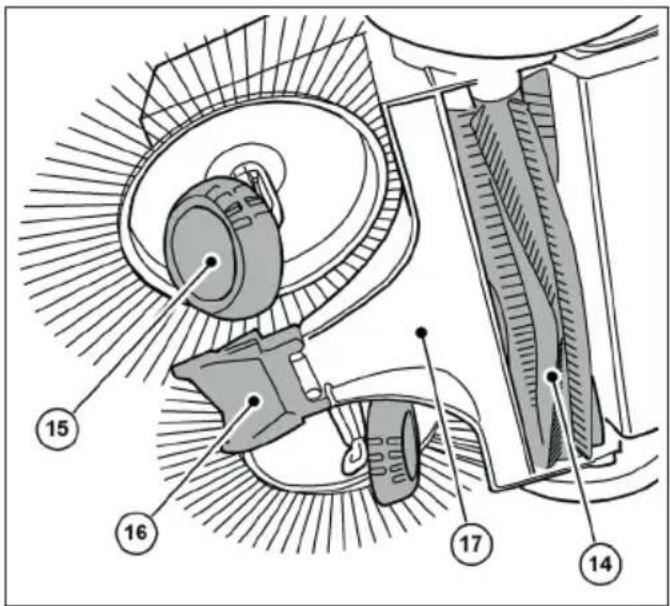

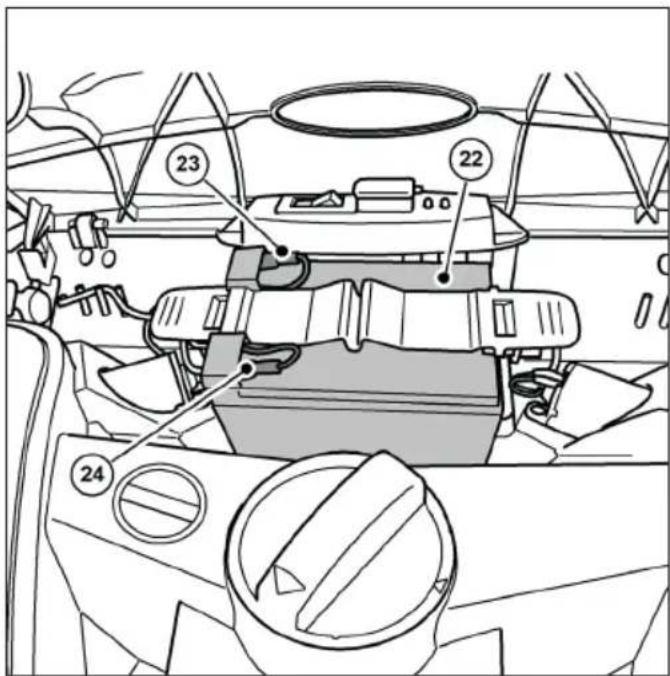

4. Structure et fonctionnement.... 74
5. Transport/déplacement....76 5.1 Livraison 76 5.2 Contenu de la livraison....76 5.3 Manipulation des matériaux d'emballage 76 5.4 Rangement de la balayeuse 76 5.5 Porter l'appareil 77 5.6 Transporter l'appareil dans le véhicule....77

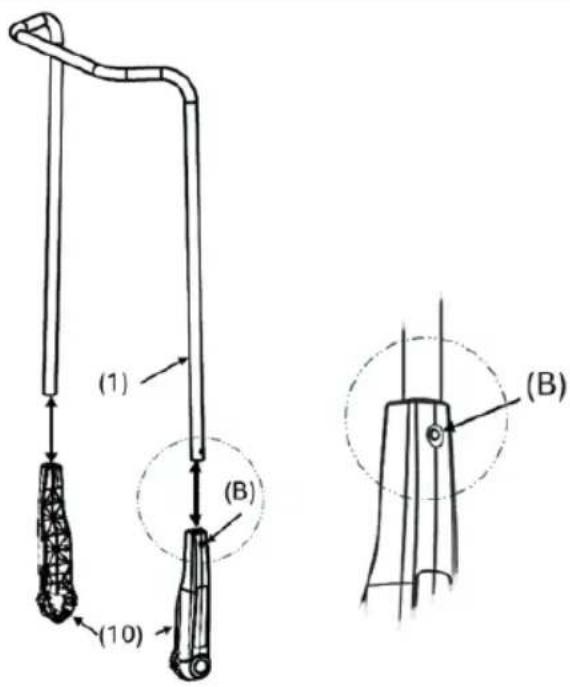

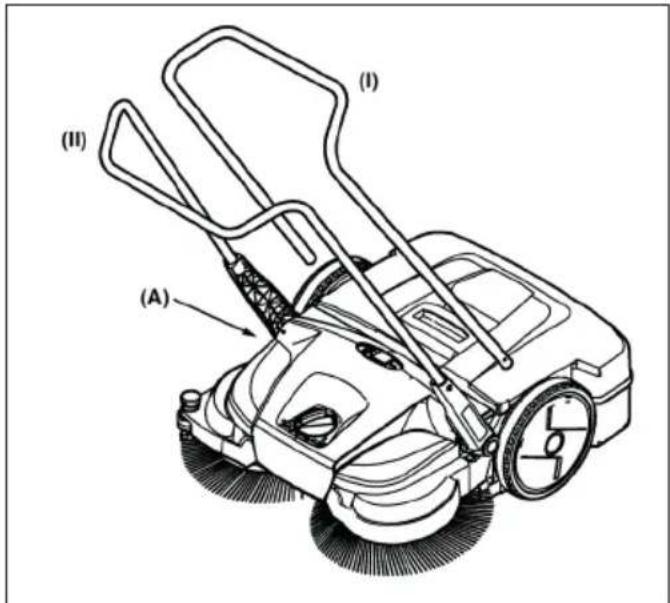

6. Mise en service....78 6.1 Monter l'arceau de poussée et les ferrures de la poignée 78 6.2 Monter l'arceau de poussée sur l'appareil....78 6.3 Brancher le câble de raccordement de la batterie 79 6.4 Charger la batterie....80
7. Utilisation 81 7.1 Avant le début du travail....81 7.2 Réglage en hauteur des balais à assiette 82 7.3 Régler le serre-flanc 82 7.4 Fonctionnement sur batterie et affichage LED....83 7.5 Protection contre les surcharges 84 7.6 Fonctionnement manuel....85 7.7 Vider le bac à déchets....85
8. Dépannage 86 8.1 Tableau des pannes partie 1....87 8.2 Tableau des pannes, partie 2....88 8.3 Élimination des défauts Déroulement 89 8.4 Démonter le fusible F1 et le contrôler 89
9. Maintenance et nettoyage 91 9.1 Plan de maintenance....92 9.2 Éliminer le blocage....92

9.3 Aligner les poils....93 9.4 Nettoyer l'appareil....93 10. Mise hors service / Stockage / Rangement....93 10.1 Démonter la barre de poussée....93 10.2 Débrancher le câble de raccordement à la batterie....94 10.3 Stockage / Rangement....95 10.4 Élimination....95 11. REACH....96 12. Déclaration de conformité CE....96

1. Généralités

Ce mode d'emploi fait partie de l'appareil Balayeuse haaga 677 plus (année de construction : à partir de 2025) et est exclusivement valable pour l'appareil mentionné.

Le mode d'emploi fournit des informations importantes pour une utilisation sûre et efficace de l'appareil.

La condition pour travailler en toute sécurité avec l'appareil est le respect de toutes les consignes de sécurité et instructions indiquées.

• Lisez les consignes de sécurité !
• Conservez le mode d'emploi en lieu sûr et accessible pendant la durée de vie de l'appareil.
• Transmettez le mode d'emploi à tout propriétaire ou utilisateur ultérieur de l'appareil.

1.1 Adresse

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Allemagne

Tél. : [phone]

Fax : [phone]

[e-mail]

www.starmix.de

1.2 Conventions

Afin de pouvoir travailler de manière optimale avec le mode d'emploi, il convient de respecter les explications suivantes relatives aux conventions typographiques.

Énumération

- Les textes présentés de cette manière sont des puces.

Séquence de travail

1. Étape 1 de la séquence de travail
2. Étape 2 de la séquence de travail
3. Étape 3 de la séquence de travail. L'ordre des étapes de travail doit être respecté.

Conseil

Les conseils, les remarques (et non les dommages à la machine) sont présentés ainsi.

1.3 Symboles et marquages

Respecter impérativement tous les avertissements et toutes les consignes de sécurité ! Toujours agir avec prudence lors des travaux afin d'éviter les accidents, les dommages corporels et matériels !

Type et source du danger

Conséquences possibles

- Mesure à prendre pour éviter le danger

Niveau de danger

Niveau de danger Probabilité		d'occurrence	Conséquences en cas de non-respect
	DANGER	Immédiat	Mort, blessures corporelles graves
	AVERTISSEMENT	Possible	Mort, blessures corporelles graves
	ATTENTION	Possible	Blessures corporelles légères
REMARQUE Possible Dommages matériels

1.4 Limitation de responsabilité

Electrostar GmbH décline toute responsabilité pour les dommages et les dommages consécutifs aux points énumérés ci-dessous :

• Non-respect du mode d'emploi - Utilisation de pièces de rechange non autorisées / de pièces de rechange incorrectes / de pièces de rechange qui ne correspondent pas aux spécifications du fabricant - Modifications, ajouts et transformations arbitraires sur l'appareil

1.5 Garantie

Les règles décrites dans les conditions générales de vente d'Electrostar GmbH s'appliquent.

1.6 Protection des droits d'auteur

Le mode d'emploi est protégé par les droits d'auteur d'Electrostar GmbH.

Le mode d'emploi contient des prescriptions et des dessins ou des extraits de dessins de nature technique qui ne doivent pas être reproduits, diffusés ou exploités sans autorisation à des fins de concurrence, ni communiqués à d'autres, que ce soit en totalité ou en partie.

Electrostar GmbH se réserve le droit d'autoriser l'utilisation pour des publications ou la transmission de copies ou d'informations de ce mode d'emploi à des tiers.

Les infractions donnent lieu à une demande de dommages et intérêts de la part du fabricant. Nous nous réservons le droit de faire valoir d'autres droits.

1.7 Groupe cible

Ce mode d'emploi s'adresse à l'utilisateur de cette balayeuse.

2. Sécurité

Afin d'éviter des dysfonctionnements, des dommages et des atteintes à la santé, veuillez respecter les consignes suivantes !

2.1 Utilisation conforme à la destination

La balayeuse HAAGA 677 PLUS est exclusivement destinée à l'élimination de la saleté des rues, comme par exemple les feuilles, l'herbe, les gravillons, le sable et autres impuretés similaires sur des surfaces planes et dures.

L'appareil est adapté à une utilisation commerciale, par exemple dans les hôtels, les écoles, les hôpitaux, les usines et les bureaux.

2.2 Utilisation non conforme à l'usage prévu

Toute utilisation autre que celle décrite dans le paragraphe „Utilisation conforme à la destination“ est considérée comme non conforme. L'utilisateur de l'appareil est seul responsable des dommages qui pourraient en résulter.

La balayeuse ne doit pas être utilisée pour balayer des substances dangereuses pour la santé, inflammables ou incandescentes (cigarettes et allumettes), des liquides, des poussières explosives ou dangereuses (Ex), des acides ou des solvants.

La balayeuse ne doit pas non plus être utilisée pour balayer l'eau, le béton, le mortier, le ciment et les poussières contenant du plâtre.

Il est également interdit de balayer avec la balayeuse des matières humides telles que la neige, le fumier d'étable, la bouse de vache et des matières boueuses telles que les matières

fécales.

La balayeuse ne doit pas être utilisée dans des zones à risque d'explosion ou comme moyen de transport.

2.3 Responsabilité de l'utilisateur

Un utilisateur est toute personne physique ou morale qui utilise la balayeuse ou la confie à des tiers pour utilisation et qui est responsable de la sécurité de l'utilisateur ou de tiers pendant l'utilisation.

• Surveillez les enfants qui se trouvent dans l'environnement de travail afin de vous assurer qu'ils ne jouent pas avec.
• Cette machine n'est pas destinée aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances.
• Les personnes dont la capacité de réaction est influencée, par exemple par des drogues, de l'alcool ou des médicaments, ne doivent pas travailler avec l'appareil.
• Les personnes qui ne peuvent pas faire des efforts en raison de leur état de santé ne doivent pas effectuer de travaux avec la balayeuse.
• Remplacez les panneaux devenus illisibles sur la balayeuse.

2.4 Consignes générales de sécurité

• Rendez le matériel d'emballage inaccessible aux enfants. Il y a un risque d'étouffement !
• Ne portez pas de cheveux longs détachés, de cravate, de vêtements amples ni de bijoux, y compris des bagues.
• Lors de l'utilisation de la balayeuse, faites attention au risque de blessure par accrochage et happement de vêtements et de parties du corps.

Danger de mort par électrocution !

En cas de mauvaise manipulation lors de l'utilisation du chargeur, il y a danger de mort par électrocution.

• Ne jamais utiliser un chargeur défectueux ou endommagé.
• Ne jamais ouvrir ou démonter le chargeur
• Vérifier régulièrement que le câble de raccordement du chargeur n'est pas endommagé. En cas d'endommagement du câble de raccordement, débrancher immédiatement la fiche secteur

Danger de mort par explosion !

Le chargeur et la balayeuse peuvent produire des étincelles qui peuvent enflammer la poussière ou les vapeurs. Des étincelles de commutation peuvent par exemple se produire lorsque l'on actionne l'interrupteur marche/arrêt.

- Ne jamais utiliser le chargeur et la balayeuse dans un environnement présentant un risque d'explosion, c'est-à-dire dans un environnement où se trouvent des liquides inflammables (vapeurs), des gaz ou de la poussière (EX).

Risque de blessure ou d'accident lors de la manipulation de la batterie !

Une mauvaise manipulation lors de l'utilisation de la batterie peut entraîner différentes situations dangereuses. Les points suivants doivent être respectés :

• Protéger la batterie des rayons directs du soleil, de la chaleur, des flammes nues et des étincelles électriques.
• Ne pas tourner à proximité immédiate de la batterie.
• Ne jamais exposer la batterie à des microondes ou à une pression élevée.
• Ne pas charger la batterie à des températures inférieures à 0°C.
• Ne jamais la jeter dans le feu.
• Ne jamais charger ou utiliser une batterie défectueuse, endommagée ou déformée.
• Ne jamais ouvrir, endommager ou laisser tomber la batterie.
• Conserver la batterie hors de portée des enfants.

Risque de blessure ou d'accident en cas de fuite de liquide de la batterie

Une fuite de liquide de la batterie peut provoquer des irritations cutanées, des brûlures et des brûlures par acide.

• En cas de contact accidentel, laver les parties du corps concernées avec beaucoup d'eau et de savon.
• Si le liquide entre en contact avec les yeux, ne pas les frotter et les rincer abondamment à l'eau pendant au moins 15 minutes. Demander en outre une aide médicale.
• Veiller à manipuler la batterie en toute sécurité.

Risque de blessure ou d'accident dû à un court-circuit

Un court-circuit provoqué par l'eau/l'humidité peut entraîner un choc électrique et/ou un incendie

• Ne nettoyez pas la balayeuse avec un nettoyeur haute pression ou un jet d'eau.
• Évitez de passer dans des flaques d'eau

Risque de blessure par une batterie endommagée extérieurement

Les fuites de substances dangereuses peuvent provoquer des irritations cutanées ou des brûlures.

- Porter un équipement de protection individuelle (EPI).

Risque de blessure ou d'accident lors de la manipulation du chargeur

Une mauvaise manipulation lors de l'utilisation du chargeur peut entraîner différentes situations dangereuses. Les points suivants doivent être respectés :

• Effectuer le raccordement électrique uniquement sur une prise de courant installée conformément aux prescriptions.
• Après utilisation du chargeur, débrancher la fiche électrique de la prise
• Risque d'incendie ! Ne pas utiliser sur un support facilement inflammable (p. ex papier, textile) ou dans un environnement facilement inflammable
• En cas de dégagement de fumée ou d'incendie dans le chargeur, débrancher immédiatement la fiche secteur
• Ne pas couvrir le chargeur afin qu'il puisse refroidir librement.
• Poser et marquer les câbles de raccordement de manière à ce qu'ils ne puissent pas être endommagés et que personne ne puisse être mis en danger - éviter de trébucher !

Remarque

Une mauvaise manipulation et un maniement inapproprié de la batterie, du chargeur et de la prise de charge peuvent entraîner des dommages matériels ou de l'appareil. Les points suivants doivent être respectés :

- N'utiliser la batterie qu'avec la balayeuse et le chargeur du fabricant.

Remarque

• Uniquement pour charger une batterie géométriquement adaptée selon les valeurs indiquées au chapitre „3. Données techniques“, utiliser la batterie.
• Ne raccorder le chargeur qu'à la tension et à la fréquence du réseau indiquées sur la plaque signalétique.
• Ne pas retirer la tirette secteur de la prise en tirant sur le câble de raccordement, mais toujours par la tirette secteur
• Faire réparer le câble de raccordement endommagé par un électricien spécialisé
• N'utiliser et ne conserver le chargeur que dans des locaux fermés et secs. Protéger le chargeur de la pluie et de l'humidité.
• Le chargeur et la batterie ne doivent être utilisés que dans les plages de température prévues à cet effet, conformément aux valeurs indiquées dans le chapitre "Précautions" „3. Données techniques". utiliser la batterie
• Ne jamais relier (court-circuiter) les contacts du chargeur avec des objets métalliques (par ex. clous, pièces de monnaie, bijoux). Le chargeur peut être endommagé par un court-circuit.
• Ne jamais relier (court-circuiter) les pôles de la batterie et les contacts de la prise de charge avec des objets métalliques (p. ex. clous, pièces de monnaie, bijoux). La batterie ou l'électronique de la balayeuse peut être endommagée par un court-circuit.
• Ne pas utiliser de récipient métallique pour transporter la batterie.
• Protéger la batterie de la pluie et de l'humidité.
• Afin de prévenir une décharge totale de la batterie, le câble de raccordement bleu de la batterie doit être débranché en cas de périodes de stockage à partir d'environ 2 mois sans recharge de la batterie. Vous trouverez des informations sur le stockage et la conservation ainsi que sur le débranchement de la batterie au chapitre "10.3 Stockage / Rangement" et au chapitre "10.2 Débrancher le câble de raccordement de la batterie" de ce mode d'emploi.
• Pour les périodes de stockage à partir de 6 mois environ, la batterie doit en outre être entièrement rechargée au préalable afin de préserver ses performances. Vous trouverez des informations sur le chargement de la batterie au chapitre „6.4 Charger la batterie“ de ce mode d'emploi.

2.6 Indications de danger sur l'appareil

Les pictogrammes suivants sont apposés sur la balayeuse ou sur la plaque signalétique :

Attention

Lors du travail, veillez à respecter les consignes de sécurité décrites dans le mode d'emploi.

Mode d'emploi

Lisez attentivement le mode d'emploi avant d'utiliser l'appareil.

Risque de happement et de coincement

Lors de travaux effectués dans le cadre de l'utilisation, du dépannage, de la maintenance et du nettoyage, il existe un risque d'entraînement et de blessure par des pièces en rotation. Veillez à ce que les consignes de sécurité décrites dans le mode d'emploi soient respectées.

Chargeur et batterie

Pour recharger la batterie, utilisez uniquement le chargeur livré avec la balayeuse et autorisé par le fabricant.

Pente maximale

L'inclinaison maximale d'une balayeuse fait référence à l'angle d'inclinaison maximal que l'appareil peut franchir en toute sécurité afin de remplir efficacement sa fonction de nettoyage sans basculer ni glisser.

2.7 Équipement de protection personnel

Lors du travail, le port d'un équipement de protection individuelle est nécessaire afin de minimiser les risques pour la santé. Par conséquent :

- Avant de commencer tous les travaux, mettre correctement l'équipement de protection respectivement désigné et le porter pendant le travail.

Chaussures solides

Portez des chaussures solides avec une semelle antidérapante et adhérente.

Gants de protection solides

Portez des gants de protection solides.

Portez un masque anti-poussière.

Données de base HAAGA 677 plus

Données techniques 677 plus
Largeur de balayage en millimètres [mm] 770
Capacité de balayage en mètres carrés par heure [m2/h] 3200
Capacité de la cuve de balayage en litres [l] 40
Poids en kilogrammes [kg] vide / max. (GVW) 21 / 30
Temps de fonctionnement à pleine puissance de la batterie* env. min	90
Température max. Température de fonctionnement de -10 °C	à 40 °C
Chargement de 0 °C	à 25 °C
Rangement de -10 °C	à 40 °C

Informations sur le bruit et les vibrations(mesuré selon la norme EN 60335-2-72)	677 plus
Niveau de pression acoustique _Lp (EN 60335-2-72)* 68 dB (A)
Niveau de puissance acoustique _Lw (EN 60335-2-72)* 80 dB (A)
Incertitude pour les niveaux sonores mentionnés (2006/42/CE) 2,5 dB (A)

*Déterminé en mode de fonctionnement à la vitesse maximale nominale à une température ambiante de 20 °C / en fonction du revêtement de sol.

Informations sur les vibrations (mesurées selon EN 60335-2-72)	677 plus
Poignée gauche, ah	< 2,5 m/s ^2
Poignée droite, ah
Incertitude (K) (directive 2006/42/CE) 2,0 m/s ^2

Batterie au plomb 677 plus
Tension [V] 12
Puissance [Ah]	14
Poids enkilogrammes [kg]	4,0

Chargeur	677 plus
Tension d'entrée	100-240 VAC/50-/60 Hz
Tension de sortie [V]	12
Tension de fin de charge [V]	14,5
Courant de charge [mA]	3.000
Poids en grammes [g]	300

4. Structure et fonctionnement

Abb. 1: Aperçu des composants 1

N° d'article. Composant

1 Barre de poussée

2 Bac à déchets

3 Poignée de la cuve

4 Réglage de la hauteur du balai à disque

5 Poignée de transport

6 Balai plat

7 Rouleau de guidage latéral

8 Presseur

9 Roue de roulement

10 Ferrure de poignée

11 Interrupteur marche/arrêt

12 Prise de charge

13 Témoin LED

L'appareil est mis en service sur batterie en actionnant l'interrupteur marche/arrêt (11) et avance en poussant sur l'étrier de poussée (1). Les deux brosses circulaires (6) transportent alors les déchets en direction de la cuve à déchets (2) à l'aide de la lèvre de balayage (16).

Le rouleau de balayage pour saletés fines (14) transporte le reste des déchets dans la cuve à déchets (2). L'alimentation électrique est assurée par une batterie (22) installée dans l'appareil, qui doit être suffisamment chargée pour un fonctionnement optimal de l'appareil.

Vous trouverez des informations sur le chargement de la batterie au chapitre "6.4 Charger la batterie" de ce mode d'emploi.

Pendant le fonctionnement sur batterie, l'état de fonctionnement actuel de la balayeuse est indiqué par l'affichage LED (13).

Vous trouverez des informations sur le fonctionnement sur batterie et l'affichage LED au chapitre „7.4 Fonctionnement sur batterie et affichage LED“ de ce mode d'emploi.

En outre, il est possible de continuer à utiliser l'appareil de manière transitoire sans le fonctionnement électrique, même si le niveau de charge de la batterie est faible.

Vous trouverez des informations sur le fonctionnement manuel au chapitre „7.6 Fonctionnement manuel“ de ce mode d'emploi.

Abb. 2: Aperçu des composants 2

N° d'article. Composant

14 Rouleau de balayage pour saleté fine

15 Degré d'inclinaison

16 Lèvre de balayage

17 Plaque de balayage

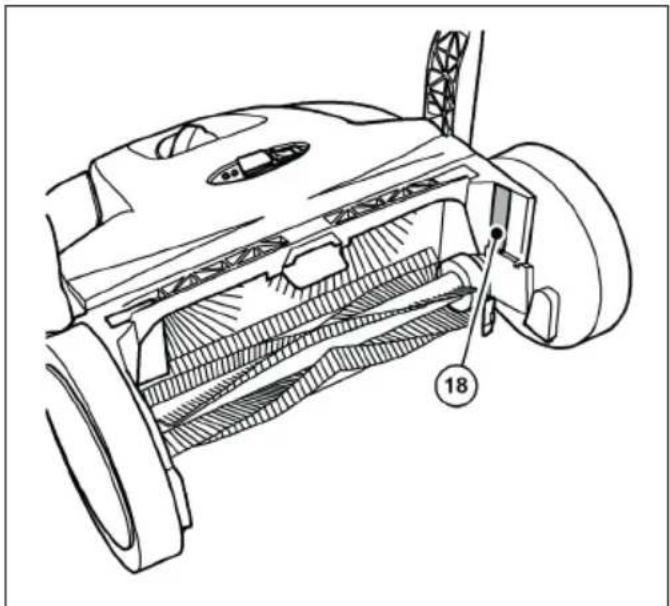

Abb. 3: Aperçu des composants 3

N°d'article.	Composant
18 Plaque	signalétique

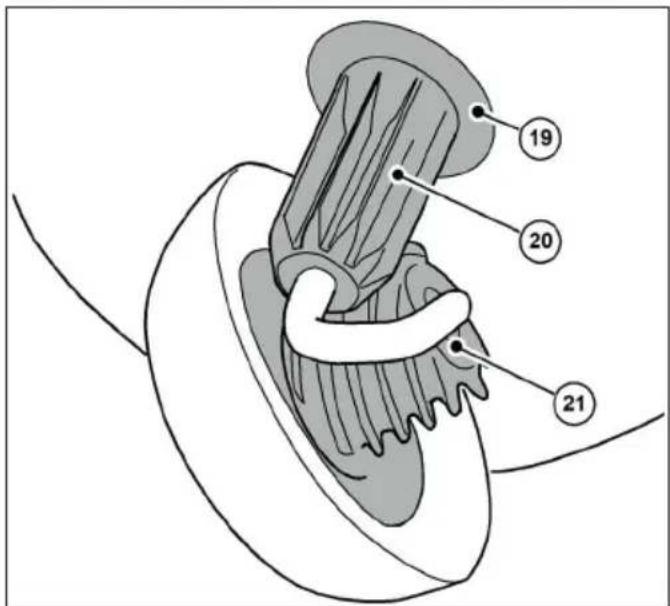

Abb. 4: Aperçu des composants 4

N°d'article.	Composant
19 Corps de l'accouplement
20 Douille dentée
21 Denture hélicoïdale

Abb. 5: Vue d'ensemble des composants 5

N°d'article.	Composant
22 Batterie
23 Câble de raccordement à la batterie (rouge +)

Haaga 677 plus

N° d'article Composant

24 Câble de raccordement à la batterie (bleu -)

Abb. 6: Vue d'ensemble des composants 6

N°d'article.	Composant
25 Plaque	d'interrupteur
26 Porte-fusible
27 Fusible	F1

La photo montre les composants lorsque le capot est ouvert ou démonté.

Remarque

Les dommages visibles sur l'emballage extérieur doivent être confirmés par le chauffeur et du service de livraison dès la livraison. Si un dommage dû au transport n'est constaté qu'au moment du déballage, le service de livraison des colis doit en être informé par écrit dans les 24 heures suivant la livraison afin de le rendre responsable des dommages.

Remarque

La batterie est protégée par une sécurité de transport. Il y a un carton autour de la batterie. Avant la mise en service, la protection de transport (carton) doit être retirée.

5.2 Contenu de la livraison

• Appareil avec batterie - Barre de poussée - Deux ferrures de poignée • Chargeur avec fiche secteur - Mode d'emploi

5.3 Manipulation des matériaux d'emballage

• Éliminez toujours le matériel d'emballage dans le respect de l'environnement.
• Respectez les prescriptions légales locales et régionales en vigueur.

Remarque

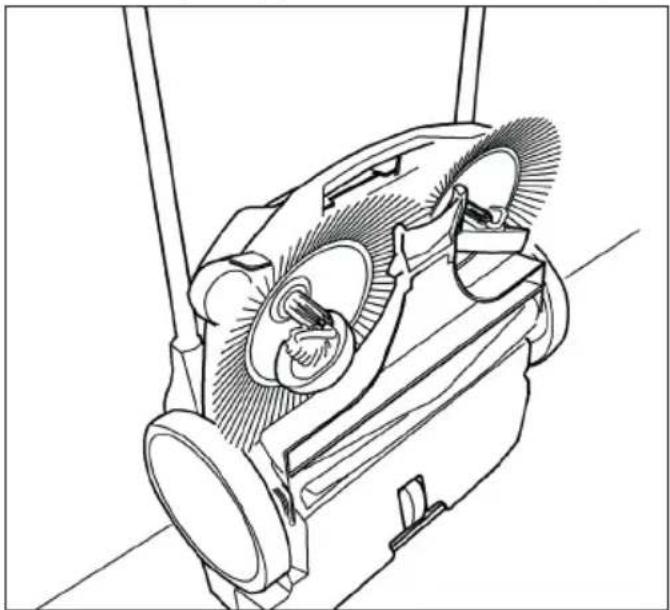

Un stockage inapproprié, par exemple le stockage de l'appareil dans un environnement humide, un câble de raccordement de la batterie connecté ou une batterie insul-tamment chargée peuvent entraîner des dommages sur la balayeuse. Vous trouverez des informations sur le stockage et la conservation de l'appareil au chapitre „10. Mise hors service / Stockage / Rangement“

» Pour un rangement peu encombrant, l'étrier coulissant peut être démonté de l'appareil. Vous trouverez des informations sur le démontage de l'arceau de poussée au chapitre „10.1 Démonter la barre de poussée“ de ce mode d'emploi.

Risque de blessure en cas de basculement de l'arceau de poussée

Le basculement de l'arceau de poussée peut entraîner des blessures légères telles que l'écrasement des doigts ou des hématomes chez l'utilisateur ou d'autres personnes.

- Lorsque vous portez l'appareil, tenez-le de manière à ce que la poignée ne puisse pas basculer

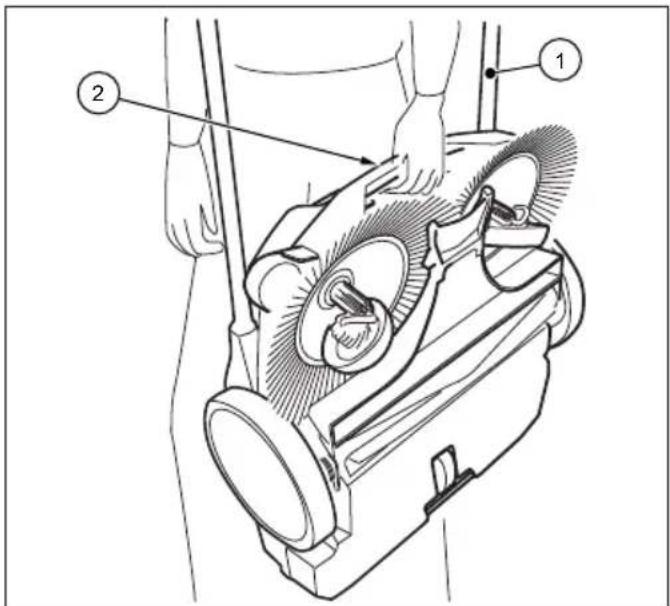

Fig. 7: Porter l'appareil

1. Faites pivoter l'arceau de poussée (1) à plat vers l'avant.
2. Saisissez l'appareil par la poignée de transport (2).
3. Portez l'appareil de manière à ce que les brosses circulaires soient dirigées à l'opposé du corps.

Risque de blessure en cas de transport non conforme de la balayeuse

Un appareil qui est projeté, qui glisse ou qui se renverse peut provoquer des blessures au conducteur ou à d'autres personnes.

- Fixez l'appareil à l'aide d'une sangle de serrage pour l'empêcher de glisser et d'être ballotté.

1. Placez l'appareil dans le véhicule à un endroit approprié.
2. Sécurisez l'appareil au moyen d'une sangle de serrage. Pour un transport peu encombrant dans les véhicules, la barre de poussée peut être démontée de l'appareil. Vous trouverez des informations sur le démontage de la barre de poussée au chapitre „10.1 Démonter la barre de poussée“ de ce mode d'emploi.

Remarque

• Un transport non conforme peut entraîner des dommages sur la balayeuse.
• Pour protéger les batteries, ne laissez pas la balayeuse dans un véhicule chauffé
• Assurez-vous que l'appareil ne soit pas mis en marche par inadvertance, même pendant le transport. Pour ce faire, débranchez, si nécessaire, le câble bleu de raccordement à la batterie. Vous trouverez des informations sur le débranchement de la batterie au chapitre "10.2 Débrancher le câble de raccordement de la batterie" de ce mode d'emploi.

6.1 Monter l'arceau de poussée et les ferrures de la poignée

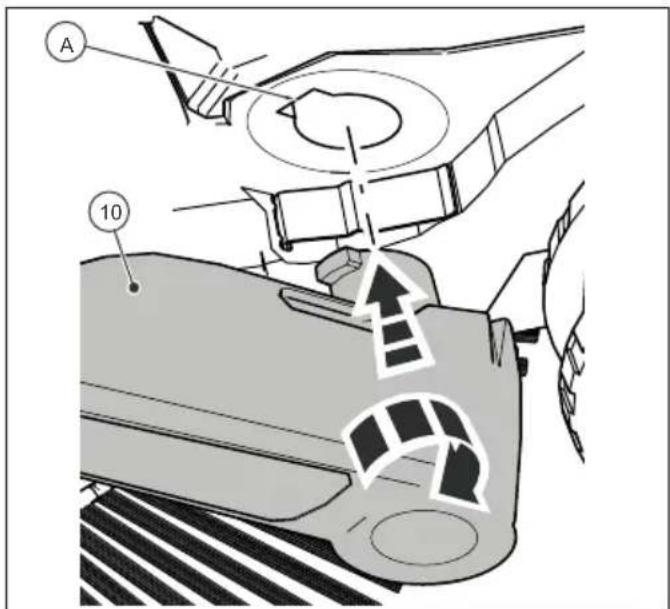

Abb. 8: Monter les ferrures de poignée

À la livraison, deux ferrures de poignée (10) et l'étrier de poussée (1) sont disponibles en tant que pièces détachées.

1. Poussez le ressort d'arrêt (B) sur le côté de l'étrier coulissant (1) vers l'intérieur.
2. Poussez la poignée (10) sur l'étrier coulissant jusqu'à ce qu'elle s'enclenche. Ce faisant, veillez à ce que le trou latéral de la ferrure de poignée coïncide avec le ressort d'arrêt de l'étrier coulissant.
3. Procéder de la même manière avec le deuxième côté de l'étrier coulissant.

Attention

Risque de blessure en cas de basculement de l'arceau de poussée !

Le basculement de l'arceau de poussée peut entraîner des blessures légères telles que l'écrasement des doigts ou des hématomes chez l'utilisateur ou d'autres personnes.

- Lorsque vous portez l'appareil, tenez-le de manière à ce que la poignée ne puisse pas basculer

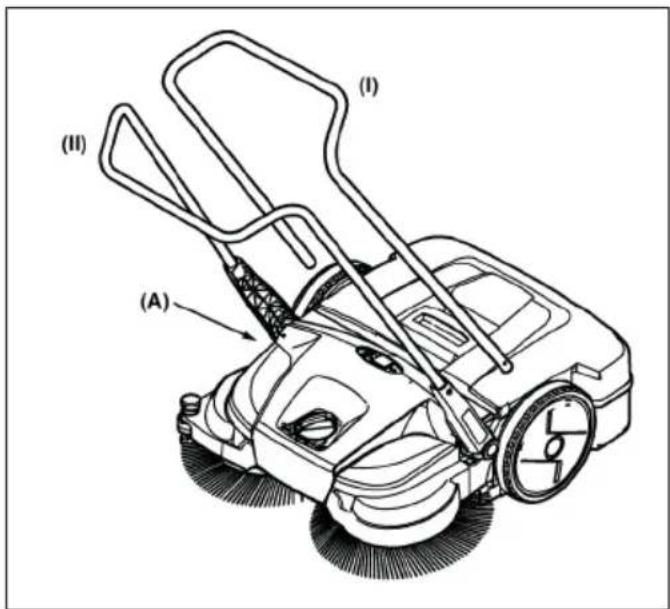

L'arceau de poussée peut être réglé sur deux niveaux ((I) et (II)) en fonction de la taille de l'utilisateur.

» (I) : niveau bas » (II) : niveau plus élevé (position préférée)

Abb. 9: Montage de la barre de poussée

1. Positionnez-vous entre la barre de poussée et l'appareil.
2. Placez l'une des deux ferrures de poignée avec l'ergot d'arrêt sur la ferrure de poignée (10) sur la rainure prévue à cet effet et sur le cadre (A), de sorte qu'elle puisse s'enclencher (fig. 10).

1. Placez également la ferrure de poignée (10) de l'autre côté dans cette position.
2. Vous pouvez maintenant encliqueter les ferrures de poignée dans les logements de l'appareil (A) en exerçant une légère pression et amener l'étrier de poussée dans la position nécessaire pour pousser l'appareil.

6.3 Brancher le câble de raccordement de la batterie

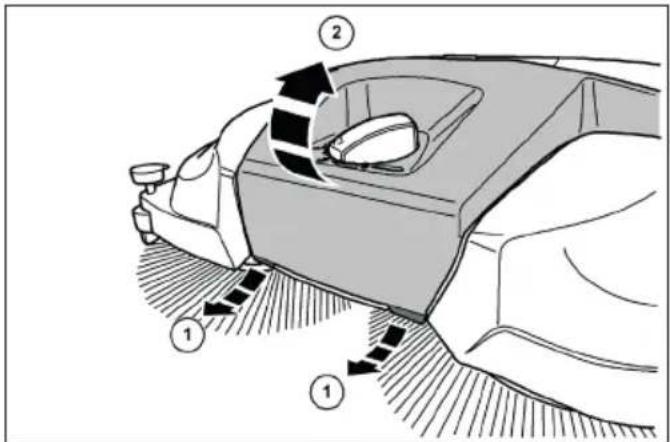

Abb. 11: Ouvrir le capot

Risque de blessure par un démarrage accidentel de la balayeuse !

Lors du branchement du câble de raccordement à la batterie, il y a un risque de happement dû à un démarrage accidentel de la balayeuse.

- Avant de brancher la batterie, assurez-vous que l'interrupteur marche/arrêt de l'appareil se trouve en position "0".

Pour éviter l'autodécharge de la batterie, le câble bleu de raccordement à la batterie est séparé de la languette enfonçable de la batterie à la livraison ainsi que lors de périodes de stockage supérieures à environ 2 mois. 1. Tirez légèrement vers l'avant les languettes (1) situées sur le bord inférieur avant du capot (2). 2. Faites pivoter le capot (2) vers le haut.

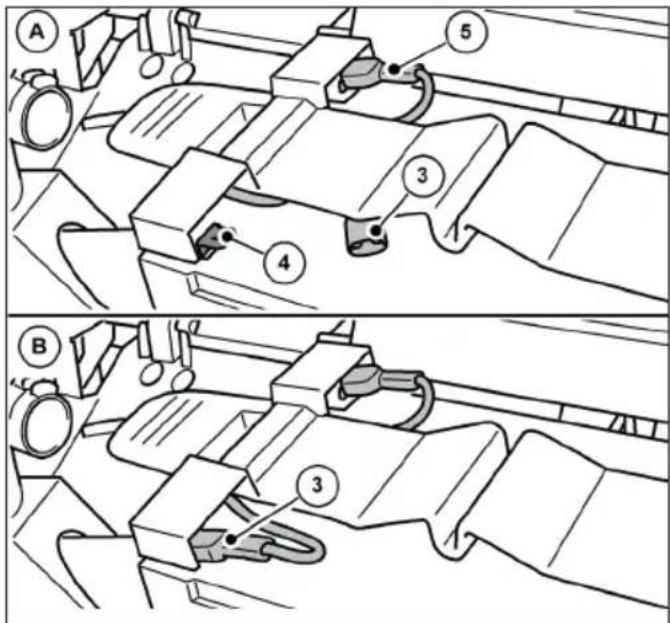

Abb. 12: Brancher le câble de raccordement de la batterie

1. Enfichez complètement le câble bleu de raccordement à la batterie (3) sur la languette enfonçable (4) de la batterie.

» (A) : Le câble de raccordement de la batterie n'est pas branché. » (B) : Câble de raccordement de la batterie connecté. » Le câble de raccordement rouge de la batterie (5) est enfilé à la livraison.

Remarque

Assurez-vous en outre que le câble rouge de raccordement à la batterie (5) est entièrement et correctement branché. Un câble de raccordement de la batterie mal branché peut endommager l'appareil et entraîner la perte des droits à la garantie.

1. Fermez le capot (2) et verrouillez-le à l'aide des languettes (1).

6.4 Charger la batterie

Abb. 13: Connecter le chargeur

Il est recommandé de charger complètement la batterie avant la première utilisation. Le chargeur (3) dispose d'une limitation de tension et de courant entièrement électronique. Ainsi, une batterie raccordée est toujours maintenue à une charge optimale. Une surcharge de la batterie est ainsi évitée. La charge de la batterie présuppose que les câbles de raccordement de la batterie soient correctement branchés. Vous trouverez des informations sur le raccordement de la batterie au chapitre "6.3 Raccorder le câble de raccordement de la batterie" dans ce mode d'emploi.

Remarque

• La balayeuse ne doit pas être mise en marche pendant le processus de charge. Cela pourrait endommager les composants électriques de la balayeuse.
• Avant la charge, vérifi ez que la fi che d'chargeur et la prise de raccordement sur la balayeuse ne contiennent pas de corps étrangers, comme par exemple des objets conducteurs d'électricité. Endommagement de l'appareil par court-circuit et incendie de câble.
• Ouvrez le capuchon de protection (1) de la prise de charge sur la balayeuse.
• Branchez la fiche (2) du chargeur (3) dans la prise de charge de la balayeuse.
• Branchez le câble d'alimentation du chargeur (3) sur une prise d'alimentation de 100-240 V. » Pendant le processus de charge, l'affichage LED (4) du chargeur s'allume "orange". Lorsque la batterie est entièrement chargée, l'affichage LED (4) du chargeur passe au "vert". » Le temps de charge dépend essentiellement de la valeur SOC (état de charge) que présente la batterie avant le début du processus de charge. Si la batterie n'est pas chargée pendant une longue période, son état de charge diminue, ce qui augmente le temps de charge. Un processus de charge complet peut durer jusqu'à environ 7 heures. Veuillez tenir compte des indications figurant sur l'emballage extérieur ou sur l'autocollant apposé sur la balayeuse avant la livraison.

Remarque

Pour obtenir une durée de vie optimale et minimiser le processus de vieillissement, charger la batterie au moins tous les deux mois pendant environ 10 heures. Une batterie entièrement chargée réduit le risque de décharge profonde et de dommages irréparables sur les cellules de la batterie. La batterie peut également être rechargée après de courtes périodes de fonctionnement d'environ 15 minutes.

Danger de mort en cas de fonctionnement non surveillé de la balayeuse :

Le fait de (se) déplacer de manière autonome en raison du mouvement de rotation des balais à disques et du rouleau de balayage des saletés fines ou d'une chaussée en pente peut entraîner des blessures graves, voire mortelles, par collision dans l'espace public (usagers de la route).

• Ne pas utiliser la balayeuse sans surveillance.
• Éteindre la balayeuse immédiatement après l'avoir arrêtée et la ranger en lieu sûr

Risque de coupure par des éclats de verre, de métal ou d'autres matériaux à arêtes vives !

Lors du vidage de la cuve à déchets, des coupures dues à des éclats de verre, de métal ou d'autres matériaux à arêtes vives peuvent survenir.

Portez l'équipement de protection individuelle prescrit !

Risques pour la santé dus aux poussières produites lors du balayage

L'inhalation de poussières peut être dangereuse pour la santé.

Portez l'équipement de protection individuelle prescrit !

Risque de blessure par des composants chauds !

Les travaux sur le moteur chaud de la balayeuse peuvent entraîner des blessures cutanées.

• Portez l'équipement de protection individuelle prescrit !
• Veiller à ce que le moteur soit chaud après l'arrêt de la balayeuse.

7.1 Avant le début du travail

• Vérifier le bon fonctionnement de l'appareil avant de commencer à travailler.
• Vérifiez que l'arceau de poussée est bien fixé dans les ferrures de la poignée.
• Vérifiez que le bac à déchets est bien fixé et en bon état.
• Vérifiez que les brosses circulaires et le rouleau de balayage des saletés fines ne comportent pas de branches, de fils et de ficelles enroulés, de matières à longues fibres, etc. Éliminez-les le cas échéant.

- Vérifiez que les balais et le rouleau de balayage pour saletés fines ne sont pas coincés ou encrassés.

- Vérifiez que les poignées ne sont pas encrassées et nettoyez-les si nécessaire.

- Vérifiez si l'interrupteur marche/arrêt peut être facilement actionné à tout moment en position "0".

- Vérifiez que la prise de raccordement du chargeur sur la balayeuse ne contient pas de corps étrangers.

Remarque

Aucun objet conducteur d'électricité ne doit se trouver sur ou dans la prise de charge. Endommagement de l'appareil par court-circuit et incendie de câble. Maintenez toujours fermé le capuchon de protection de la prise de charge.

7.2 Réglage en hauteur des balais à assiette

La poignée rotative pour le réglage en hauteur des balais se trouve au milieu de la partie avant. Le réglage de la hauteur permet d'adapter les balais à disque au sol à balayer. Les niveaux sont basés sur l'expérience et doivent donc être considérés comme des valeurs indicatives. Par conséquent, il peut être nécessaire d'ajuster les niveaux en fonction du sol lors du balayage.

• Niveau 1-2 : pour toutes les surfaces planes et dures (p. ex. asphalte, béton, dalles...)
• Niveau 3-4 : pour les feuilles mortes humides, le sable, les surfaces inégales (p. ex. dalles en béton lavé)
• Niveau 5-7 : pour les salissures importantes et les irrégularités plus marquées

Remarque

Ne pressez pas trop fort les balais à disque sur le sol. Une pression trop forte entraîne une usure accrue ainsi qu'une réduction de la durée de vie de la batterie. Une pression d'appui trop élevée augmente également la résistance à la poussée et peut avoir un effet négatif sur le résultat du nettoyage.

Abb. 14: Réglage de la hauteur du balai à disque

• Réglez le niveau nécessaire : - Pour ce faire, tournez la poignée rotative (1) vers la gauche afin de réduire le niveau. - Pour cela, tournez la poignée (1) vers la droite pour augmenter le niveau. » Soulevez légèrement l'appareil par la poignée. Vous faciliterez ainsi le processus de réglage de la hauteur.

7.3 Régler le serre-flanc

Le presseur permet de régler le balai à disque droit sur les zones de bordure à balayer, par exemple sur les murs ou les bordures.

Remarque

Un réglage inapproprié du serre-flan sur des bords bas peut entraîner une usure excessive. Le serre-flan ne doit pas gratter le sol.

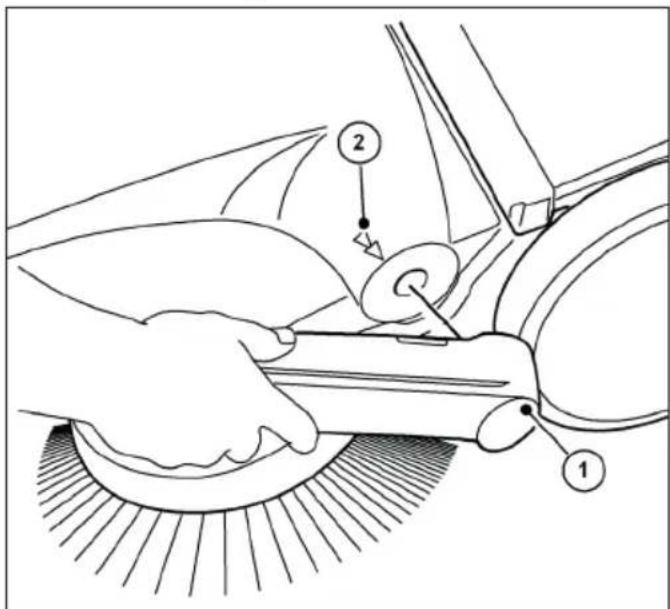

Abb. 15: Réglage du serre-flan

Balayage des bords et des coins

- Poussez la poignée (1) du serre-flanc vers le bas.

Fonctionnement sur des surfaces

- Tirez la poignée (1) du serre-flanc vers le haut.

7.4 Fonctionnement sur batterie et affichage LED

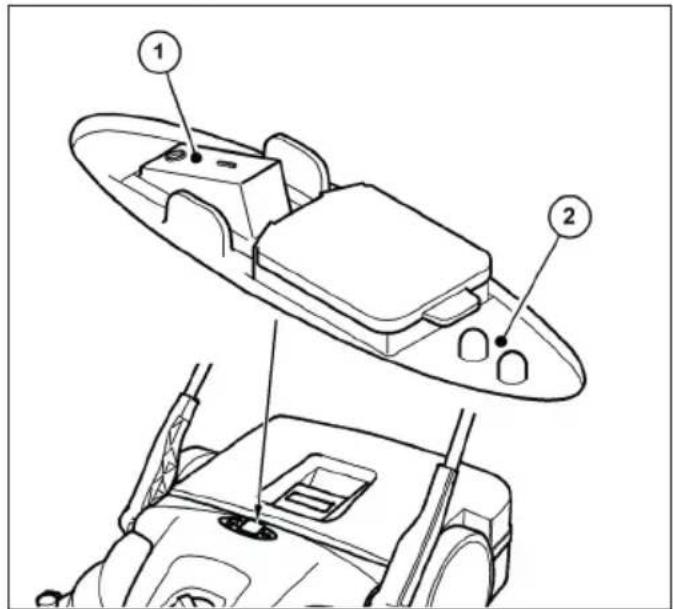

Abb. 16: Utilisation et affichage

L'affichage LED (2) informe de l'état de fonctionnement actuel de la balayeuse en mode batterie.

- Placez la balayeuse sur la surface à balayer.

Ne pas actionner l'interrupteur marche/arrêt avec le pied.

Le basculement de la balayeuse lors du démarrage des brosses circulaires peut entraîner des blessures en cas de chute ou de trébuchement.

- N'allumez ou n'éteignez la balayeuse qu'à la main.

- Mettez la balayeuse en marche en actionnant l'interrupteur marche/arrêt (1) en position "I".

Les balais à disques et le rouleau de balayage pour saletés fines commencent à tourner. Si la batterie est suffisamment chargée, la LED verte de l'affichage LED (2) s'allume pendant le fonctionnement sur batterie.

Guidez l'appareil par la barre de poussée avec les deux mains.

• Poussez l'appareil vers l'avant à une vitesse de marche normale.
• Éteignez la balayeuse en actionnant l'interrupteur marche/arrêt (1) en position "0".
• Videz la cuve à déchets si nécessaire, voir le paragraphe „Vider le bac à déchets“ au chapitre 7.7 de ce mode d'emploi. Pour obtenir un résultat de balayage impeccable, videz le bac à déchets à intervalles réguliers.

Remarque

• Si les brosses circulaires tournent plus lentement ou si la LED rouge de l'affichage LED (2) s'allume pendant le fonctionnement, cela indique que l'état de charge des batteries est faible. Éteindre l'appareil et charger la batterie.
• chage LED (2) clignote alors. Éteindre l'appareil et charger la batterie. Une décharge totale annule la garantie !
• Nettoyez la balayeuse et le filtre à poussière à la fi
• Rechargez complètement la batterie si nécessaire, voir la section „Charger la batterie“ au chapitre 6.4 de ce mode d'emploi.

7.5 Protection contre les surcharges

Afin d'éviter tout dommage, les moteurs sont équipés d'une protection contre les surcharges. Si l'électronique de la balayeuse s'éteint déjà après peu de temps, cela est dû à une charge trop élevée sur les moteurs. Il convient alors de vérifier la liberté de mouvement du rouleau de balayage pour saletés fines ainsi que des balais à disques et d'éliminer les blocages tels que les pierres coincées, les fils enroulés et autres.

Abb. 17: Utilisation et affichage

- Après le déclenchement de la protection contre les surcharges, éteignez l'électronique de la balayeuse en actionnant l'interrupteur marche/arrêt (1) en position "0".

Risque de blessure par un démarrage accidentel de la balayeuse !

Lors de travaux sur la balayeuse, il existe un risque d'escamotage dû à une mise en marche accidentelle de l'appareil.

Assurez-vous que l'appareil ne soit pas mis en marche par inadvertance pendant le déblocage ! Pour ce faire, débranchez, si nécessaire, le câble bleu de raccordement à la batterie. Voir le paragraphe "Débrancher le câble de raccordement à la batterie" au chapitre 10.2 de ce mode d'emploi.

1. Localisez et éliminez le blocage, voir le paragraphe „Éliminer le blocage“ au chapitre 9.2 de ce mode d'emploi.
2. Si nécessaire, rebranchez le câble bleu de raccordement à la batterie. Voir le paragraphe "Connecter le câble de raccordement de la batterie" au chapitre 6.3 de ce mode d'emploi.
3. Mettez la balayeuse en marche en actionnant l'interrupteur marche/arrêt en position "I"
4. Ce faisant, vérifiez que l'appareil fonctionne à nouveau comme d'habitude.

7.6 Fonctionnementmanuel

La balayeuse peut être utilisée temporairement sans assistance électrique lorsque l'état de charge de la batterie est faible. Le mécanisme de balayage est alors entraîné par la poussée de l'appareil.

• Guidez l'appareil par la barre de poussée avec les deux mains.
• Poussez l'appareil vers l'avant à une vitesse de marche normale.
• Videz la cuve à déchets si nécessaire, voir le paragraphe „Vider le bac à déchets“ au chapitre 7.7 de ce mode d'emploi.
• Rechargez complètement la batterie, voir le paragraphe „Charger la batterie“ au chapitre 6.4 de ce mode d'emploi. N'utilisez le mode manuel que de manière transitoire. Le fonctionnement sur batterie permet d'obtenir un meilleur résultat de balayage grâce à un effort moindre.

Avertissement

Risque de coupure par des éclats de verre, de métal ou d'autres matériaux à arêtes vives !

En vidant le bac à déchets, vous risquez de vous couper avec des morceaux de verre, de métal ou d'autres matériaux à arêtes vives.

Portez l'équipement de protection individuelle prescrit !

Attention

Risques pour la santé dus aux poussières balayées !

Lors du vidage de la cuve à déchets, la santé peut être mise en danger par les poussières ramassées.

Portez l'équipement de protection individuelle prescrit !

Abb. 18: Vider la cuve à déchets

• Videz le bac à déchets après chaque utilisation.
• Videz la cuve à déchets à intervalles réguliers afin d'obtenir un résultat de balayage impeccable.
• Amenez la barre de poussée (1) en position inclinée vers l'avant.
• Tirez le bac à déchets (3) vers le haut en le saisissant par la poignée (2).
• Videz complètement le bac à déchets (3). Veillez à ce que les bords du boîtier soient également exempts de saleté.
• Placez le bac à déchets (3) vide sur l'appareil.
• Repoussez la poignée du bac (2) dans sa position initiale. Le dispositif d'arrêt du bac à déchets (3) doit s'enclencher de manière audible.
• Remettez la poignée de poussée (1) en position de commande.

Avertissement

Risque de coupure par des éclats de verre, de métal ou d'autres matériaux à arêtes vives !

En vidant le bac à déchets, vous risquez de vous couper avec des morceaux de verre, de métal ou d'autres matériaux à arêtes vives.

Portez l'équipement de protection individuelle prescrit !

Attention

Danger pour la santé dû aux poussières produites lors du balayage !

L'inhalation de poussières peut être dangereuse pour la santé.

Portez l'équipement de protection individuelle prescrit !

Attention

Risque de blessure en cas de basculement de l'arceau de poussée !

Le basculement de l'arceau de poussée peut entraîner des blessures légères telles que l'écrasement des doigts ou des hématomes chez l'utilisateur ou d'autres personnes.

- Lorsque vous portez l'appareil, tenez-le de manière à ce que la poignée ne puisse pas basculer.

Attention

Risque de blessure par un démarrage accidentel de la balayeuse !

Lors de travaux sur la balayeuse, il existe un risque de blessure dû à une mise en marche accidentelle de l'appareil.

Assurez-vous que l'appareil ne soit pas mis en marche par inadvertance pendant le dépannage ! Pour ce faire, débranchez, si nécessaire, le câble bleu de raccordement à la batterie. Voir le paragraphe "Débrancher le câble de raccordement à la batterie" au chapitre 10.2 de ce mode d'emploi.

Malgré le respect des travaux d'entretien prescrits et le contrôle de l'appareil avant son utilisation, des dysfonctionnements peuvent survenir. Les dysfonctionnements possibles sont listés dans les tableaux suivants, partie 1 et partie 2, avec indication de la cause et du remède.

8.1 Tableau des pannes partie 1

Panne Cause Remède
L'appareil fonctionne difficilement ou de manière instable	Appareil encrassé	Nettoyer la balayeuse, voir chapitre 9.4 dans la section „Nettoyer l'appareil“
	Balai bloqué	Eliminer le blocage, voir chapitre 9.2 dans la section „Éliminer le blocage“
	Entraînements des balais encrassés	Nettoyer les entraînements des balais, voir chapitre 9.4 dans la section „Nettoyer l'appareil“
	Réglage de la hauteur trop bas	Régler le réglage en hauteur, voir chapitre 7.2 dans la section „Réglage en hauteur des balais à assiette“
	Pression d'appui des brosses plates trop élevée
	Niveau de charge de la batterie trop faible. La LED de la balayeuse s'allume en "rouge"	Recharger la batterie, voir chapitre 6.4 dans la section „Charger la batterie“
	Les balais ne tournent pas	Contacter le service après-vente
	Le rouleau de balayage pour saleté fine ne tourne pas
L'appareil s'arrête	Pression d'appui des brosses plates trop élevée	Régler le réglage en hauteur, voir chapitre 7.2 dans la section „Réglage en hauteur des balais à assiette“
	Balai bloqué	Nettoyer la balayeuse, voir chapitre 9.4 dans la section „Nettoyer l'appareil“
	Protection contre les surcharges activée	Éliminer le blocage, voir chapitre 7.5 dans la section "Protection contre la surcharge"
	Niveau de charge de la batterie trop faible. L'affichage LED de la balayeuse clignote "rouge". Appareil désactivé par l'électronique	Charger la batterie, voir chapitre 6.4 dans la section „Charger la batterie“
	Fusible F1 défectueux	Vérifier et remplacer le fusible F1, voir chapitre 8.4 dans la section „Démonter le fusible F1 et le contrôler“
L'appareil ne s'allume plus	Fusible F1 défectueux	Vérifier et remplacer le fusible F1, voir chapitre 8.4 dans la section „Démonter le fusible F1 et le contrôler“
	Câble de raccordement de la batterie débranché	Brancher le câble de raccordement de la batterie, voir chapitre 6.3 dans le paragraphe "Connector le câble de raccordement de la batterie"
	Batterie profondément déchargée Contacter le service après-vente
Les poils sont tordus Rangement inapproprié		Aligner les poils, voir chapitre 9.3 dans la section „Aligner les poils“

8.2 Tableau des pannes, partie 2

Panne Cause Remède
Résultat de balayage insuffisant	La lèvre de balayage manque, est desserrée ou très usée	Remplacer la lèvre de balayage
	Pression d'appui des brosses plates trop élevée	Régler le réglage en hauteur, voir chapitre 7.2 dans la section „Réglage en hauteur des balais à assiette“
	Usure très avancée des brosses plates
		Remplacer les balais plats
	La cuve à déchets est pleine	Vider la cuve à déchets, voir chapitre 7.7 dans la section „Vider le bac à déchets“
	Utilisation non conforme de la balayeuse à l'aide des informations du chapitre 2.2 dans la section „Utilisation non conforme à l'usage prévu“	Utiliser un appareil de nettoyage ou un produit de nettoyage approprié

Risque de blessure par un démarrage accidentel de la balayeuse !

Après le dépannage de la balayeuse, il existe un risque d'aspiration dû à un démarrage accidentel de l'appareil.

- Avant de brancher la batterie, assurez-vous que l'interrupteur marche/arrêt de l'appareil se trouve en position "0".

1. Placez l'interrupteur marche/arrêt de l'appareil en position "0".
2. Débranchez le câble bleu de raccordement à la batterie.
3. Éliminez la panne conformément au tableau des pannes.
4. Le cas échéant, rebranchez le câble bleu de raccordement à la batterie.
5. Mettez la balayeuse en marche en actionnant l'interrupteur marche/arrêt en position "I". Vérifiez alors si l'appareil fonctionne à nouveau comme d'habitude.

8.4 Démonter le fusible F1 et le contrôler

Pour protéger les composants électriques, la balayeuse est équipée d'un fusible de 15 ampères. Pour contrôler et remplacer le fusible F1, procédez comme suit :

Risque de blessure ou d'accident en raison d'un fusible de puissance incorrecte !

L'utilisation d'un fusible de calibre incorrect peut entraîner une surcharge des composants électriques et provoquer un dégagement de fumée ou un incendie lorsque l'appareil est éteint, en cours de charge ou en fonctionnement.

- Ne remplacez le fusible que par un nouveau fusible de 15 ampères approuvé par le fabricant.

Risque de blessure par un démarrage accidentel de la balayeuse !

Lors de travaux sur la balayeuse, il existe un risque d'escamotage dû à une mise en marche accidentelle de l'appareil.

- Assurez-vous que l'appareil ne soit pas mis en marche par inadvertance pendant le démontage et le contrôle du fusible ! Pour ce faire, débranchez le câble bleu de raccordement à la batterie.

Remarque

L'utilisation d'un fusible d'une valeur plus élevée ou plus faible peut entraîner des dommages importants sur l'appareil. Pour éviter tout dommage, ne remplacez un fusible grillé que par un fusible de 15 ampères approuvé par le fabricant. Ne remplacer le fusible que si la cause de la panne a été éliminée.

Abb. 19: Déposer le capot

1. Placez l'interrupteur marche/arrêt de l'appareil sur la position "0".
2. Amenez la barre de poussée en position inclinée vers l'avant, voir le paragraphe „Vider le bac à déchets“ au chapitre 7.7 de ce mode d'emploi
3. Débranchez le câble bleu de raccordement à la batterie, voir la section "Débrancher le câble de raccordement à la batterie" au chapitre 10.2 de ce mode d'emploi.
4. Décrochez avec précaution le capot (1) des charnières (2) en donnant de légers coups de la paume de la main contre le bord du capot dans le sens de la flèche.

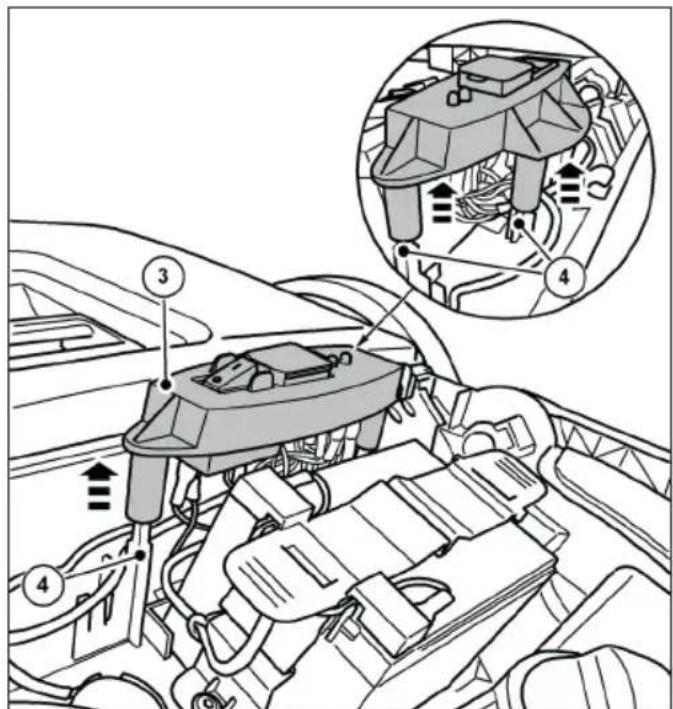

Abb. 20: Démonter la plaque d'interrupteur

1. Retirez avec précaution la plaque d'interrupteur (3) des tourillons de guidage (4) en la tirant vers le haut.
2. Mettez de côté la plaque d'interrupteur (3) avec les câbles raccordés.

1. Retirez le fusible F1 (5) du porte-fusible (6).
2. Vérifiez et remplacez le fusible si nécessaire. » L'image de droite montre un fusible grillé. » Utilisez exclusivement un fusible d'exactement 15 ampères. » Le remontage s'effectue dans l'ordre inverse du démontage.

Ce faisant, il faut tenir compte des points suivants :

1. Placer le capot par le haut et l'enclencher ensuite dans les charnières en appuyant avec précaution. Veillez à ce que le capot soit centré, sinon les ergots des charnières pourraient se casser.
2. Enfichez complètement le câble bleu de raccordement à la batterie sur la languette d'enfichage de la batterie.
3. Mettez la balayeuse en marche en actionnant l'interrupteur marche/arrêt en position "I".
4. Ce faisant, vérifiez que l'appareil fonctionne à nouveau comme d'habitude.

Remarque

Si le fusible saute à nouveau immédiatement après la mise en marche de la balayeuse, il faut contacter le service après-vente. Les fusibles sont disponibles comme pièces de rechange auprès de la société Electrostar GmbH

Avertissement

Risque de coupure par des éclats de verre, de métal ou d'autres matériaux à arêtes vives !

En vidant le bac à déchets, vous risquez de vous couper avec des morceaux de verre, de métal ou d'autres matériaux à arêtes vives.

Portez l'équipement de protection individuelle prescrit !

Attention

Danger pour la santé dû aux poussières produites lors du balayage !

L'inhalation de poussières peut être dangereuse pour la santé.

Portez l'équipement de protection individuelle prescrit !

Attention

Risque de blessure en cas de basculement de l'arceau de poussée !

Le basculement de l'arceau de poussée peut entraîner des blessures légères telles que l'écrasement des doigts ou des hématomes chez l'utilisateur ou d'autres personnes.

- Lorsque vous portez l'appareil, tenez-le de manière à ce que la poignée ne puisse pas basculer.

Attention

Danger dû aux produits de nettoyage !

Ils peuvent contenir des composants nocifs pour la santé et peuvent ainsi provoquer des irritations des voies respiratoires et de la peau.

• Consulter la fiche de données de sécurité du fabricant.
• Éviter les déversements et la formation de brouillard.
• Ne pas manger, boire ou fumer pendant le travail.
• Éviter tout contact avec la peau et les yeux.

Attention

Risque de blessure par un démarrage accidentel de la balayeuse !

Lors des travaux d'entretien et de nettoyage de la balayeuse, il existe un risque d'aspiration dû à une mise en marche accidentelle de l'appareil.

• Pour tous les travaux, l'appareil doit être éteint et débranché du réseau électrique.
• N'effectuez pas de travaux lorsque le moteur est en marche.
• L'interrupteur marche/arrêt doit se trouver en position "0".
• Veillez à ce que l'appareil ne soit pas mis en marche par inadvertance pendant les travaux de maintenance et de nettoyage ! Pour ce faire, débranchez, si nécessaire, le câble bleu de raccordement à la batterie. Voir le paragraphe "Débrancher le câble de raccordement à la batterie" au chapitre 10.2 de ce mode d'emploi.

Remarque

Un entretien inapproprié peut entraîner des dommages ainsi qu'une réduction de la durée de vie de la balayeuse.

Les paragraphes suivants décrivent les travaux de maintenance et de nettoyage nécessaires pour un fonctionnement optimal et sans problème.

L'exécution des travaux mentionnés dépend dans certains cas du temps et/ou de la charge. C'est pourquoi, lorsque les intervalles sont indiqués aussi bien en délais qu'en heures de service (hs), c'est le cas qui se présente en premier qui prévaut.

Pour toute question concernant les travaux et les intervalles de maintenance, contacter le fabricant.

Haaga 677 plus

9.1 Plan de maintenance

Intervalle de maintenance	Travaux d'entretien
Avant le début des travaux	Vérifier la fonctionnalité de l'appareil et l'absence de dommages. Contactez le service après-vente si nécessaire
	Vérifiez que l'arceau de poussée est bien fixé dans les ferrures de la poignée
	Vérifiez que le bac à déchets est bien fixé et en bon état
	Vérifiez que les brosses circulaires et le rouleau de balayage pour saletés fines ne comportent pas de fils ou de cordons enroulés. Enlevez-les si nécessaire.
	Vérifiez que les brosses plates et le rouleau de balayage pour saletés fines ne sont pas coincés ou encrassés
	Vérifiez que les poignées ne sont pas encrassées et nettoyez-les si nécessaire.
	Vérifiez que le réglage de la hauteur est correct
	Vérifiez le réglage de la pression de balayage. Adaptez la pression de balayage à la surface à balayer, si nécessaire
	Vérifiez que l'interrupteur marche/arrêt peut être facilement actionné à tout moment en position "0"
	Vérifiez que la prise de raccordement du chargeur sur la balayeuse ne contient pas de corps étrangers
	Vérifiez si l'état de charge de la batterie est suffisant pour les travaux de balayage à effectuer. Rechargez la batterie si nécessaire
Après la fin du travail	Vider la cuve à déchets
	Nettoyer l'appareil
	Nettoyer le filtre à poussière
	Charger la batterie
8 Bh Nettoyer les entraînements des balais
2 mois Charger la batterie

9.2 Éliminer le blocage

• Eliminez les matériaux enroulés (p. ex. ficelles, fils, tissus à longues fibres...) des poils et des axes.
• Eliminez les matériaux coincés (p. ex. pierres, branches, feuilles mortes...).

Risques d'incendie en cas de manipulation incorrecte d'une soufflerie ou d'utilisation de souffleries non adaptées

Lors de l'alignement des poils, il existe un risque d'incendie si des températures trop élevées sont générées lors du chauffage

• Ne pas utiliser de flamme nue ou de brûleur pour chauffer et les poils
• Ne pas utiliser de soufflerie d'air chaud. L'air trop chaud peut faire fondre les poils.

Les poils déformés peuvent être redressés en les chauffant à l'aide d'une soufflerie d'air chaud (p. ex. un sèche-cheveux).

• Dirigez la soufflerie d'air chaud en marche vers les poils déformés. Si le chauffage est suffisant, les poils se redressent d'eux-mêmes.

9.4 Nettoyer l'appareil

• N'utilisez pas de produits dégraissants. - N'utilisez pas de produits de nettoyage agressifs. - Ne nettoyez pas l'appareil avec un nettoyeur haute pression ou sous l'eau courante. Ne plongez pas l'appareil dans l'eau et ne le nettoyez pas avec de l'eau. - Protégez les points de stockage de l'humidité. - Ne nettoyez pas les balais à disque et le rouleau de balayage pour saleté fine avec de l'air comprimé.

Le jet d'air dur peut endommager les poils.

1. Nettoyez les balais plats, le rouleau de balayage pour saletés fines et les entraînements avec un chiffon humide.
2. Nettoyez toutes les pièces en plastique avec un chiffon humide.

Gardez la batterie propre, car une batterie sale peut se décharger avec le temps en raison des courants de fuite à travers les pôles.

Risque de blessure en cas de basculement de l'arceau de poussée

Le basculement de l'arceau de poussée peut entraîner des blessures légères telles que l'écrasement des doigts ou des hématomes chez l'utilisateur ou d'autres personnes

- Lorsque vous portez l'appareil, tenez-le de manière à ce que la poignée ne puisse pas basculer

Pour un stockage et un rangement peu encombrants, l'étrier coulissant peut être démonté de l'appareil.

Abb. 22: Démontage de l'étrier coulissant

1. Faites coïncider les flèches respectives (2) sur le boîtier avec l'entretoise des ferrures de la poignée (1).
2. Positionnez-vous entre l'étrier coulissant et l'appareil.
3. Saisissez les deux ferrures de poignée (1) avec les mains et poussez-les prudemment vers l'extérieur.
4. Retirer en même temps les ferrures de la poignée des deux logements de l'appareil.

10.2 Débrancher le câble de raccordement à la batterie

Afin de prévenir une décharge totale de la batterie, le câble bleu de raccordement à la batterie doit être débranché en cas de périodes de stockage à partir d'environ 2 mois sans recharge de la batterie.

En outre, si nécessaire, la batterie doit être débranchée lors du dépannage et de l'élimination d'un blocage. Protection contre le démarrage accidentel de la balayeuse.

Pour les périodes de stockage à partir d'environ 6 mois, la batterie doit en outre être entièrement rechargée au préalable afin de préserver ses performances. Vous trouverez des informations sur le chargement de la batterie au chapitre „6.4 Charger la batterie“ de ce mode d'emploi.

Gardez la batterie propre, car une batterie sale peut se décharger avec le temps en raison des courants de fuite à travers les pôles.

Abb. 23: Ouvrir le capot

1. Tirez légèrement vers l'avant les languettes (1) situées sur le bord inférieur avant du capot (2).
2. Faites pivoter le capot (2) vers le haut.

Abb. 24: Débrancher le câble de raccordement à la batterie

1. Retirez le câble bleu de raccordement de la batterie (3) de la languette enfichable (4) de la batterie. » Veillez à ce que le câble bleu de raccordement à la batterie (3) ne puisse pas entrer en contact involontaire avec la languette enfichable (4) en raison d'influences extérieures, comme par exemple le mouvement de l'appareil (voir fig. B). 24 figure B). » Le câble rouge de raccordement à la batterie (5) reste connecté.
2. Fermez le capot (2) et verrouillez-le à l'aide des languettes (1).

Remarque

Une conservation inappropriée, par exemple le stockage de l'appareil dans un environnement humide, peut entraîner des dommages sur la balayeuse.

» Respectez les informations du chapitre "10.2 Débrancher le câble de raccordement à la batterie" de ce mode d'emploi. - Ne stockez l'appareil que lorsqu'il est nettoyé et que la cuve à déchets est vide. » Vous trouverez des informations sur le vidage de la cuve à déchets au chapitre „7.7 Vider le bac à déchets“ et sur le nettoyage au chapitre „9.4 Nettoyer l'appareil“ de ce mode d'emploi.

• Placez l'appareil de manière à ce que les poils ne soient pas pliés ou déformés.
• Sécurisez l'appareil, y compris la barre de poussée, pour qu'il ne bascule pas, ne glisse pas et ne soit donc pas endommagé.
• Ne rangez pas l'appareil à l'extérieur ou dans un environnement humide.

Danger pour l'environnement en cas d'élimination incorrecte

Une mauvaise élimination de la balayeuse/batterie peut entraîner une pollution de l'environnement en raison des substances nocives qu'elle contient.

• Eliminez la balayeuse, le chargeur et la batterie dans le respect de l'environnement, conformément aux prescriptions légales en vigueur dans votre région.
• Eliminez l'appareil et la batterie séparément.

Cet appareil et ses accessoires se recyclent

Points de collecte sur www.guefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil 1

11. REACH

REACH est le règlement européen sur les produits chimiques pour l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques.

Vous trouverez des informations sur la conformité avec le règlement REACH (CE) n° 1907/2006 sur www.starmix.de

12. Déclaration de conformité ce

Déclaration de conformité au sens de la directive sur les machines 2006/42/CE, annexe II 1A

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Allemagne

Mandataire chargé de la constitution du dossier technique :

Electrostar GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

Allemagne

Balayeuse manuelle alimentée par batterie HAAGA 677 plus

Nous déclarons par la présente que le produit susmentionné est conforme à toutes les dispositions applicables de la directive sur les machines 2006/42/CE. Le produit susmentionné est conforme aux exigences des directives pertinentes suivantes :

• Directive CEM 2014/30/UE • RoHS 2011/65/UE

Les normes harmonisées suivantes ont été appliquées :

• EN ISO 12100:2010, Sécurité des machines - Principes généraux de conception - Appréciation et réduction des risques
• EN 60335-1:2012, Sécurité des appareils électrodomestiques et analogues - Partie 1 : Prescriptions générales
• EN 60335-2-72:2012, Sécurité des appareils électrodomestiques et analogues - Partie 2-72 : Règles particulières pour les machines de traitement des sols, à usage professionnel, avec ou sans conducteur à pied
• EN 55014-1:2021, Compatibilité électromagnétique - Exigences pour les

appareils électrodomestiques, outillages électriques et appareils analogues - Partie 1 : émission

• EN 55014-2:2021, Compatibilité électromagnétique - Exigences pour les 2 : Immunité - Norme de famille de produits • EN IEC 61000-3-2:2019 • EN 61000-3-3:2013
• EN 62233:2008-04, Méthodes de mesure des champs électromagnétiques des appareils électrodomestiques et des appareils électriques analogues en relation avec la sécurité des personnes exposées à des champs électromagnétiques.
• EN CEI 63000:2018-12, Documentation technique pour l'évaluation des équipements électriques et électroniques en ce qui concerne la limitation des substances dangereuses;

Ebersbach, 16.07.2025

Carsten Gresser

Chef de l'assureur
