BEDIENUNGSANLEITUNG 497 Starmix

1.3 Symbole und Kennzeichnungen 4

1.4 Haftungsbeschränkung......4

1.5 Gewährleistung....4

1.6 Urheberschutz....5

1.7 Zielgruppe 5

1. Sicherheit......5

2.1 Bestimmungsgemäße Verwendung 5

2.2 Nichtbestimmungsgemäße Verwendung 5

2.3 Verantwortung des Benutzers 5

2.4 Allgemeine Sicherheitshinweise....6

2.5 Gefahrenhinweise am Gerät 6

2.6 Persönliche Schutzausrüstung....6

1. Technische Daten....6

2. Aufbau und Funktion....7

3. Transport/Transportieren 8

5.1 Anlieferung....8

5.2 Lieferumfang 8

5.3 Umgang mit Verpackungsmaterialien....8

5.4 Lagerung/Aufbewahrung 8

5.5 Gerät tragen 9

5.6 Gerät im Fahrzeug transportieren....9

1. Inbetriebnahme 10

6.1 Griffbeschläge montieren 10

6.2 Schiebebügel montieren....10

1. Bedienung....11

7.1 Vor Arbeitsbeginn 11

7.2 Höhenverstellung der Tellerbesen 11

7.3 Niederhalter einstellen 12

7.4 Betrieb 12

7.5 Kehrgutbehälter entleeren....12

1. Fehlerbehebung 13

8.1 Störungstabelle....13

1. Wartung und Reinigung....14

9.1 Wartungsplan....14

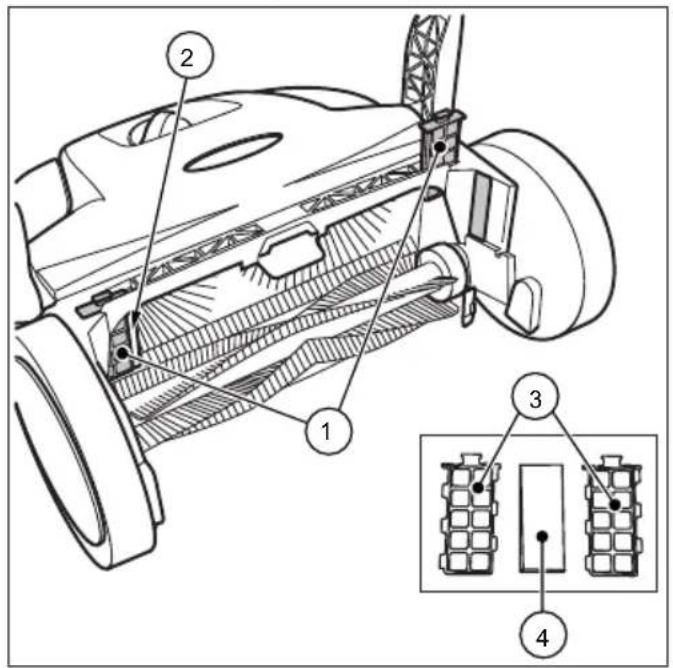

9.2 Staubfilter reinigen 15

9.3 Blockierung beseitigen 15

9.4 Borsten ausrichten....15

9.5 Gerät reinigen 15

1. Außerbetriebnahme 16

10.1 Schiebebügel demontieren.... 16

10.2 Entsorgung.... 16

1. Allgemeines

Diese Bedienungsanleitung ist Teil des Gerätes Kehrmaschine starmix 497 (Baujahr: ab 2025) und ausschließlich für die genannten Geräte gültig.

Die Bedienungsanleitung vermittelt wichtige Hinweise für den sicheren und effizienten Umgang mit dem Gerät.

Voraussetzung für sicheres Arbeiten am Gerät ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

• Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.
• Lesen Sie die Sicherheitshinweise!
• Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes sicher und zugänglich auf.
• Geben Sie die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Gerätes weiter.

1.1 Adresse

Electrostar GmbH

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Konventionen

Um mit der Bedienungsanleitung optimal arbeiten zu können, sind folgende Erklärungen zu den typografi schen Konventionen zu beachten.

Aufzählung

- So dargestellte Texte sind Aufzählungspunkte.

Arbeitsabfolge

1. Schritt 1 der Arbeitsabfolge
2. Schritt 2 der Arbeitsabfolge
3. Schritt 3 der Arbeitsabfolge
   Die Reihenfolge der Arbeitsschritte ist einzuhalten.

Tipp

» Tipps, Hinweise (nicht Maschinenschaden) werden so dargestellt.

1.3 Symbole und Kennzeichnungen

Alle Warn- und Sicherheitshinweise unbedingt einhalten! Beim Arbeiten stets umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden!

Aufbau der Sicherheitshinweise

SIGNALWORT

Art und Quelle der Gefahr

Mögliche Folger

- Maßnahme zur Vermeidung der Gefahr

Gefahrenstufe

Gefahrenstufe Eintrittswahr-scheinlichkeit			Folgen bei Nichtbeachtung
	GEFAHR	Unmittelbar	Tod, schwere Körperverletzung
	WARNUNG	Möglich	Tod, schwere Körperverletzung
	VORSICHT	Möglich	Leichte Körperverletzung
HINWEIS Möglich Sachschaden

1.4 Haftungsbeschränkung

Für Schäden und Folgeschäden, die durch die nachfolgend aufgeführten Punkte entstehen, übernimmt die Electrostar GmbH keinerlei Haftung:

• Nichtbeachtung der Bedienungsanleitung
• Verwendung nicht zugelassener Ersatzteile / falscher Ersatzteile / Ersatzteile, die nicht der Herstellerspezif kation entsprechen
• Eigenmächtige Änderungen, An- und Umbauten am Gerät

1.5 Gewährleistung

Es gelten die Regelungen, die in den Allgemeinen Geschäftsbedingungen der Electrostar GmbH beschrieben sind.

1.6 Urheberschutz

Die Bedienungsanleitung ist urheberrechtlich für die Electrostar GmbH geschützt.

Die Bedienungsanleitung enthält Vorschriften und Zeichnungen bzw. Zeichnungsausschnitte technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden dürfen.

Eine Erlaubnisgenehmigung zur Verwendung für Publikationen oder Weitergabe von Kopien oder Informationen aus dieser Bedienungsanleitung an Dritte behält sich Electrostar GmbH vor.

Aus Zuwiderhandlungen entsteht ein Schadenersatzanspruch des Herstellers. Weitere Ansprüche bleiben vorbehalten.

1.7 Zielgruppe

Diese Bedienungsanleitung richtet sich an den Benutzer dieser Kehrmaschine.

2. Sicherheit

Beachten Sie zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise!

2.1 Bestimmungsgemäße Verwendung

Die Kehrmaschinen starmix 497 sind ausschließlich zum Entfernen von Straßenschmutz wie z. B. Laub, Gras, Split, Sand und ähnlichen Verunreinigungen auf ebenen und harten Flächen vorgesehen.

2.2 Nichtbestimmungsgemäße Verwendung

Jeder andere als der im Abschnitt „Bestimmungsgemäße Verwendung“ beschriebene Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer des Gerätes.

Die Kehrmaschine darf nicht zum Kehren von gesundheitsgefährdenden, brennbaren oder glühenden Stoffen (Zigaretten und Streichhölzern), Flüssigkeiten, explosiven oder gefährlichen Stäuben (Ex), Säuren oder Lösungsmitteln genutzt werden.

Die Kehrmaschine darf ebenfalls nicht zum Kehren von Wasser verwendet werden.

Die Kehrmaschine darf nicht in explosionsgefährdeten Bereichen oder als Transportmittel verwendet werden.

2.3 Verantwortung des Benutzers

Ein Benutzer ist jede natürliche oder juristische Person, die die Kehrmaschine nutzt oder Dritten zur Anwendung überlässt und während der Nutzung für die Sicherheit des Benutzers oder Dritter verantwortlich ist.

• Beaufsichtigen Sie Kinder, die sich im Arbeitsumfeld befinden, um sicherzustellen, dass sie nicht damit spielen.
• Minderjährige dürfen nicht mit dem Gerät arbeiten. Ausgenommen sind Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.
• Personen, deren Reaktionsfähigkeit beeinflusst ist, z. B. durch Drogen, Alkohol oder Medikamente, dürfen keine Arbeiten mit dem Gerät ausführen.
• Personen, die sich aufgrund ihres gesundheitlichen Zustands nicht anstrengen dürfen, dürfen keine Arbeiten mit der Kehrmaschine ausführen.
• Ersetzen Sie unleserlich gewordene Beschilderung an der Kehrmaschine.

2.4 Allgemeine Sicherheitshinweise

• Machen Sie Verpackungsmaterial Kindern unzugänglich. Es besteht Erstickungsgefahr!
• Tragen Sie weder off ene, lange Haare, Krawatte, lose Kleidung noch Schmuck einschließlich Ringe.
• Achten Sie im Umgang mit der Kehrmaschine darauf, dass Verletzungsgefahr durch Hängenbleiben und Einziehen bestehen kann.

2.5 Gefahrenhinweise am Gerät

An der Kehrmaschine sind folgende Piktogramme angebracht:

VORSICHT

Achten Sie beim Arbeiten darauf, die in der Bedienungsanleitung beschriebenen Sicherheitshinweise einzuhalten.

Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.

2.6 Persönliche Schutzausrüstung

Bei der Arbeit ist das Tragen persönlicher Schutzausrüstung erforderlich, um Gesundheitsgefahren zu minimieren. Deshalb:

- Vor Beginn aller Arbeiten die jeweils benannte Schutzausrüstung ordnungsgemäß anlegen und während der Arbeit tragen.

Festes Schuhwerk

Tragen Sie festes Schuhwerk mit griffi ger, rutschfester Sohle.

Feste Schutzhandschuhe

Tragen Sie feste Schutzhandschuhe.

Staubschutzmaske

Tragen Sie eine Staubschutzmaske.

3. Technische Daten

Grunddaten der Kehrmaschine starmix 497

Technische Daten Wert
Höhe in Millimeter [mm] 1290
Breite in Millimeter [mm] 970
Länge in Millimeter [mm] 900
Kehrbreite in Millimeter [mm] 970
Kehrleistungin Quadratmeter pro Stunde [ m^2/h ]	3600
Fassungsvermögen des Kehrgutbehältersin Liter [l]	40
Gewicht in Kilogramm [kg] 16

1. Aufbau und Funktion


Abb. 1: Komponentenübersicht 1

Pos.-Nr. Bauteil
1 Schiebebügel
2 Kehrgutbehälter
3 Behältergriff
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seitliche Führungsrolle
8 Niederhalter
9 Laufrad
10 Griffbeschlag

Das Gerät wird durch Schieben, über den Schiebebügel (1), vorwärts bewegt. Dabei befördern die beiden Tellerbesen (6) mit Hilfe der Kehrlippe (13) das Kehrgut in Richtung Kehrgutbehälter (2). Die Feinschmutz-Kehrwalze (11) befördert das restliche Kehrgut in den Kehrgutbehälter (2).

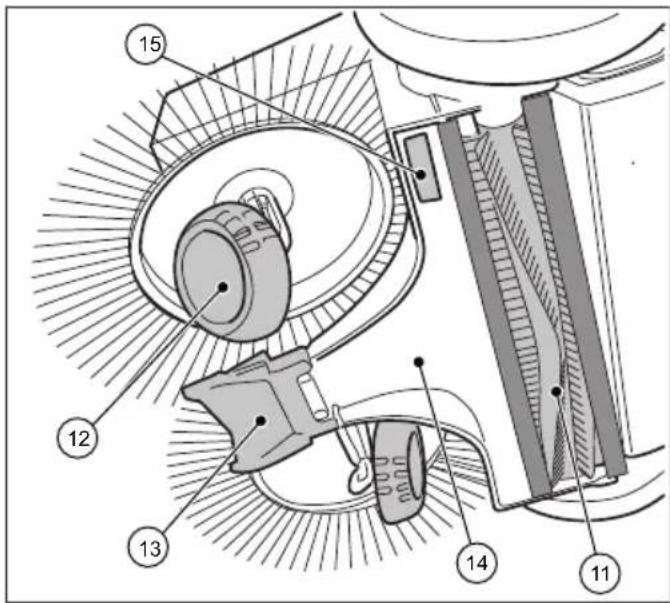

Abb. 2: Komponentenübersicht 2

Pos.-Nr. Bauteil

11 Feinschmutz-Kehrwalze

12 Schrägrad

13 Kehrlippe

14 Kehrplatte

15 Typenschild (nicht starmix 497)

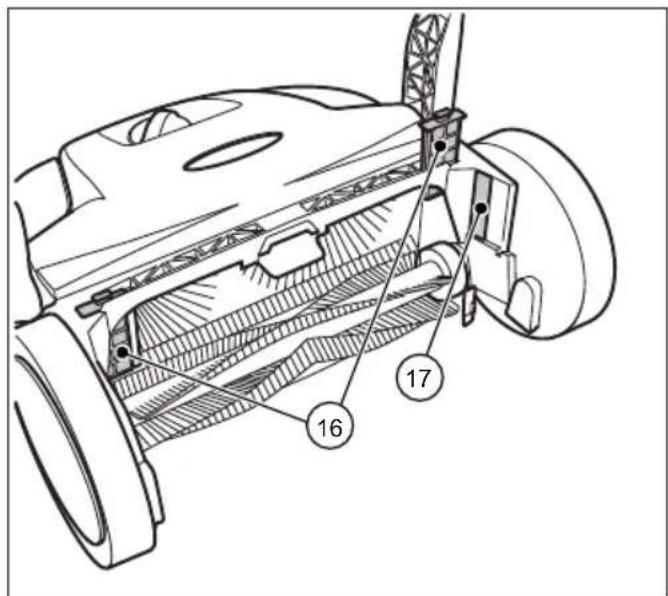

Abb. 3: Komponentenübersicht 3

Pos.-Nr. Bauteil

16 Staubfilter

17 Typenschild

21 18 19 20

Abb. 4: Komponentenansicht 4

Pos.-Nr. Bauteil

18 Kupplungsgehäuse

19 Zahnhülse

20 Schrägradverzahnung

21 Getriebeschutz

5. Transport/Transportieren

5.1 Anlieferung

HINWEIS

Sichtbare Schäden an der Außenverpackung bitte sofort bei Anlieferung vom Fahrer des Paketdienstes bestätigen lassen. Wird ein Transportschaden erst beim Auspacken bemerkt, ist der Paketdienst innerhalb 24 Stunden nach Anlieferung schriftlich zu benachrichtigen, um ihn für die Schäden haftbar zu machen

5.2 Lieferumfang

• Gerät
• Schiebebügel
  • Zwei Griff beschläge
  • Bedienungsanleitung

5.3 Umgang mit Verpackungsmaterialien

• Entsorgen Sie das Verpackungsmaterial stets umweltgerecht.
• Beachten Sie die örtlichen, regional geltenden gesetzlichen Vorschriften.

5.4 Lagerung/Aufbewahrung

HINWEIS

Unsachgemäße Aufbewahrung, z. B. Lagerung des Gerätes in feuchter Umgebung, kann zu Schäden an der Kehrmaschine führen.

• Lagern Sie das Gerät nur im gereinigten Zustand und mit einem geleerten Kehrgutbehälter.
  » Informationen zum Entleeren des Kehrgutbehälters fi nden Sie im Kapitel 7.5 und zum Reinigen im Kapitel 9.5 dieser Bedienungsanleitung.

Abb. 5: Aufbewahrungposition

• Platzieren Sie das Gerät so, dass die Borsten nicht abgeknickt oder verbogen werden.
• Sichern Sie das Gerät inklusive Schiebebügel gegen Umkippen, Verrutschen und somit vor Beschädigung.
• Bewahren Sie das Gerät nicht im Freien oder in feuchter Umgebung auf.

5.5 Gerät tragen

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

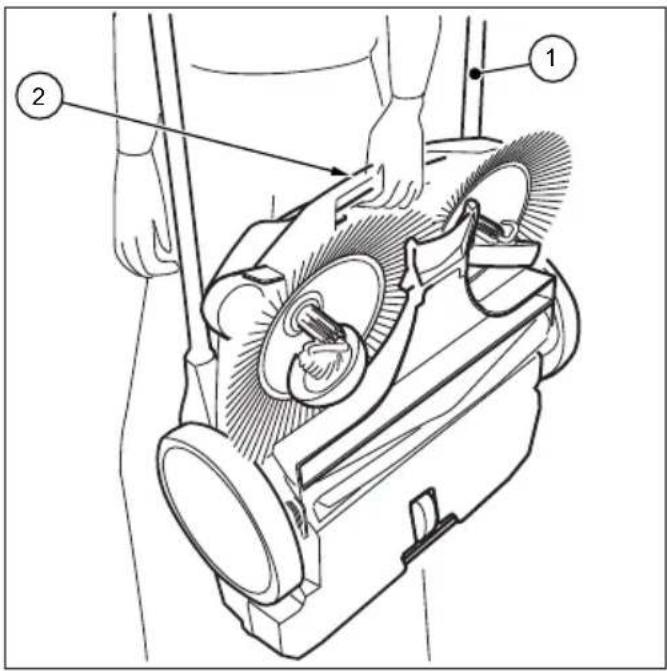

Abb. 6: Gerät tragen

1. Schwenken Sie den Schiebebügel (1) fl ach nach vorne.
2. Greifen Sie das Gerät am Tragegriff (2).
3. Tragen Sie das Gerät so, dass die Tellerbesen vom Körper wegzeigen.

5.6 Gerät im Fahrzeug transportieren

VORSICHT

Verletzungsgefahr durch unsachgemäßen Transport der Kehrmaschine

Ein umherschleuderndes, verrutschendes oder umkippendes Gerät kann zu Verletzungen des Fahrers oder anderer Personen führen

- Sichern Sie das Gerät mit einem Spanngurt gegen Verrutschen und Umherschleudern.

1. Platzieren Sie das Gerät im Fahrzeug an einer geeigneten Stelle.
2. Sichern Sie das Gerät mittels Spanngurt.

HINWEIS

Unsachgemäßer Transport kann zu Schäder an der Kehrmaschine führen

6. Inbetriebnahme

6.1 Griff beschläge montieren

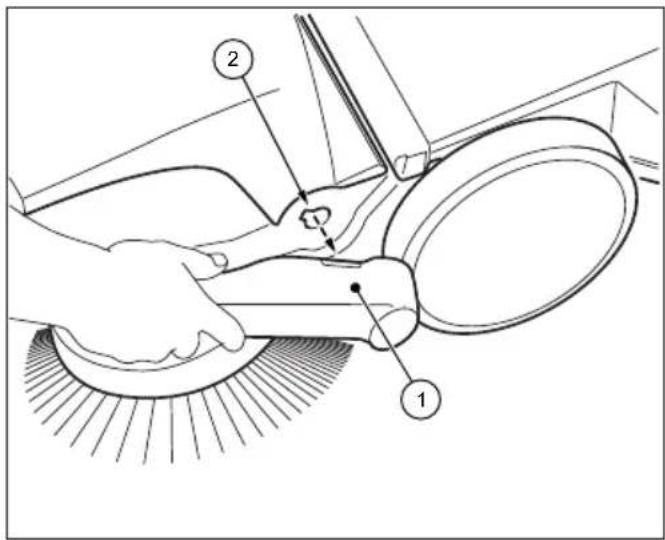

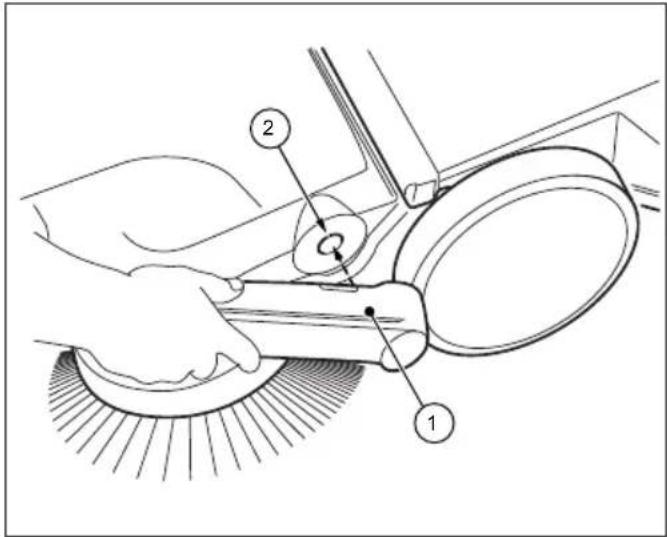

Abb. 7: Griff beschlagmontage

Bei Anlieferung liegen zwei Griff beschläge (1) und der Schiebebügel als Einzelteile vor.

1. Positionieren Sie die Griff beschläge (1) wie in der Abbildung 7 dargestellt.
2. Führen Sie die Griff beschläge in dieser Position in die dafür vorgesehene Aufnahme (2) der Kehrmaschine ein. Dafür ist ggf. ein leichter Schlag auf die Griff beschläge notwendig.
   » Achten Sie darauf, dass die Griff beschläge hörbar in dem Gerät einrasten.

6.2 Schiebebügel montieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergussen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

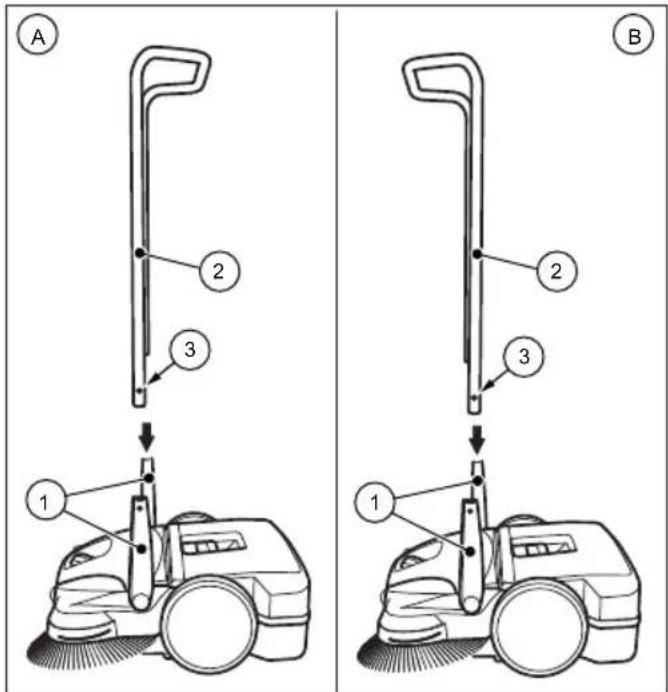

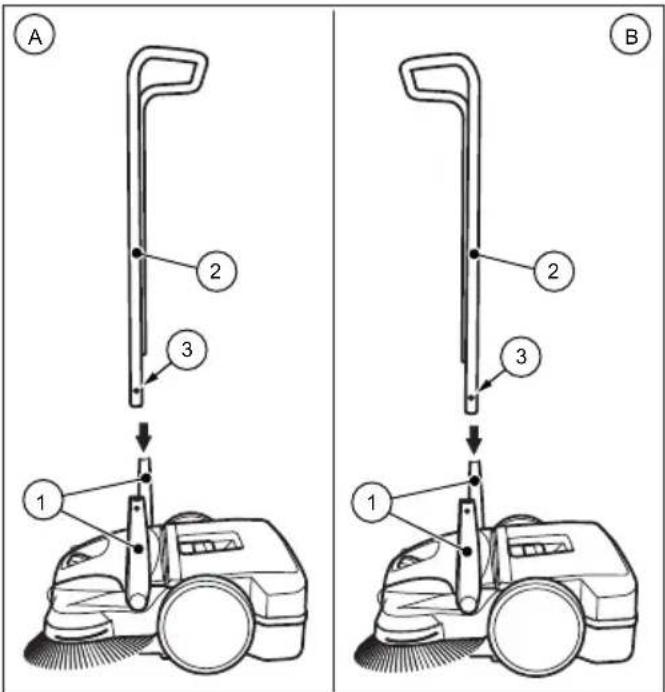

Schiebebügelmontage

Der Schiebebügel kann in zwei Stufen (A) und (B) an die Körpergröße des Benutzers angepasst werden.

» (A): Niedrige Stufe
» (B): Hohe Stufe

A 2 3 1 B 2 3 1

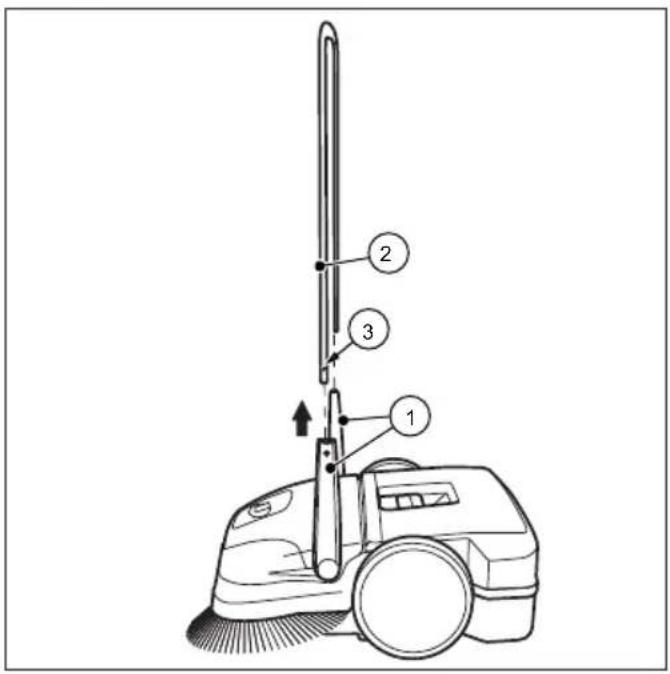

Abb. 8: Schiebebügelmontage

1. Drehen Sie die Griff beschläge (1) in die senkrechte Stellung.
2. Drücken Sie die Rastfedern (3) an beiden Seiten des Schiebebügels nach innen.
3. Schieben Sie den Schiebebügel (2) gleichzeitig in beide Griff beschläge.
   » Dafür muss der Schiebebügel vor dem Einführen in die Griff beschläge um ca. 10 cm auseinandergebogen werden.
4. Schieben Sie den Schiebebügel (2) so weit in die Griff beschläge bis die Rastfedern einrasten.

7. Bedienung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters könner Schnittverletzungen durch Glasscherben, Metall oder andere scharfkantige Materialien entstehen

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandene Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

7.1 VorArbeitsbeginn

• Prüfen Sie das Gerät vor Arbeitsbeginn auf seine Funktionalität.
• Prüfen Sie den Schiebebügel auf festen Sitz in den Griff beschlägen.
• Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
• Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Fäden und Schnüre. Beseitigen Sie diese ggf.
• Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemmte Teile oder Verschmutzungen.
• Prüfen Sie die Handgriff e auf Verschmutzungen und reinigen Sie diese ggf.

7.2 Höhenverstellung der Tellerbesen

Der Drehgriff für die Höhenverstellung der Tellerbesen befi ndet sich in der Mitte des Vorderteils. Mit der Höhenverstellung werden die Tellerbesen auf den zu kehrenden Untergrund eingestellt. Die Stufen beruhen auf Erfahrungswerten und sind demnach als Anhaltswerte zu betrachten. Infolgedessen müssen ggf. beim Kehren Anpassungen der Stufen je nach Untergrund vorgenommen werden.

• Stufe 1-2: für alle ebenen, harten Flächen (z. B. Asphalt, Beton, Platten...)
• Stufe 3-4: für feuchtes Laub, Sand, unebene Flächen (z. B. Waschbetonplatten)
• Stufe 5-7: für starke Verschmutzungen und stärkere Unebenheiten

HINWEIS

Pressen Sie den Tellerbesen nicht zu fes auf den Boden. Ein zu hoher Anpressdruck erzielt kein besseres Reinigungsergebnis, sondern führt zu einer Erhöhung des Schiebewiderstandes und des Verschleißes am Gerät.

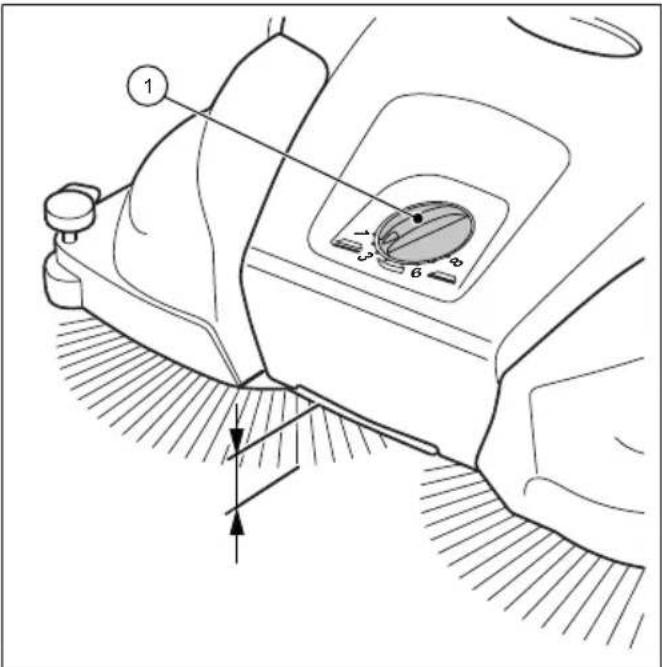

Abb. 9: Höhenverstellung Tellerbesen

• Stellen Sie die benötigte Stufe ein:
• Drehen Sie dazu den Drehgriff (1) nach links, um die Stufe zu verringern.
• Drehen Sie dazu den Drehgriff (1) nach rechts, um die Stufe zu erhöhen.
  » Das Gerät am Tragegriff leicht anheben. So erleichtern Sie den Vorgang der Höhenverstellung.

7.3 Niederhalter einstellen

Mit dem Niederhalter wird der rechte Tellerbesen auf die zu kehrenden Randbereiche z. B. an Wänden oder Bordsteinen eingestellt.

HINWEIS

Bei ungeeigneter Einstellung des Niederhalters an niederen Kanten kann es zu übermäßigem Verschleiß kommen. Der Niederhalter darf nicht am Untergrund kratzen

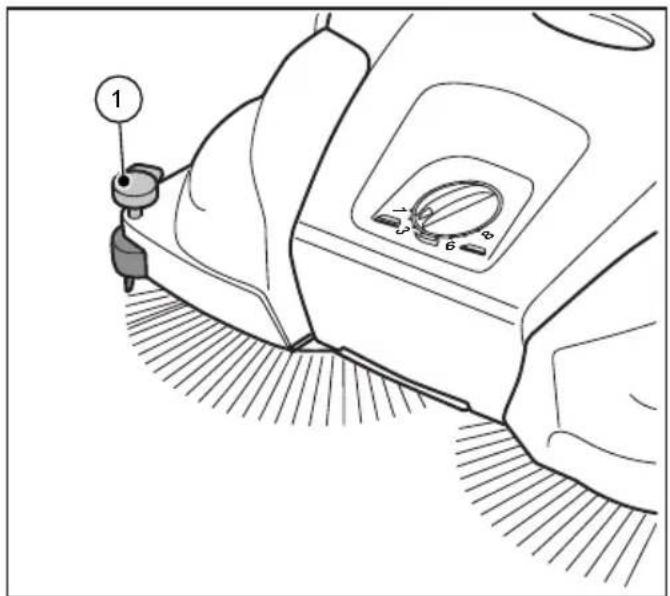

Abb. 10: Niederhaltereinstellung

Auskehren von Kanten und Ecken

- Drücken Sie den Griff des Niederhalters nach unten.

Betrieb auf Flächen

- Ziehen Sie den Griff des Niederhalters nach oben.

7.4 Betrieb

• Führen Sie das Gerät über den Schiebebügel mit beiden Händen.
• Schieben Sie das Gerät mit normaler Schrittgeschwindigkeit vorwärts.
• Entleeren Sie den Kehrgutbehälter bei Bedarf, siehe Abschnitt „Kehrgutbehälter entleeren“ in Kapitel 7.5 in dieser Bedienungsanleitung.

7.5 Kehrgutbehälterentleeren

Abb. 11: Kehrgutbehälter entleeren

• Entleeren Sie den Kehrgutbehälter nach jeder Anwendung.

• Entleeren Sie den Kehrgutbehälter in regelmäßigen Abständen, um ein einwandfreies Kehrergebnis zu erzielen.

• Bringen Sie den Schiebebügel (1) in die waagerechte Position.

• Ziehen Sie den Kehrgutbehälter (3) an dem Behältergriff (2) nach oben weg.
• Entleeren Sie den Kehrgutbehälter (3) vollständig.

» Achten Sie darauf, dass auch die Gehäusekanten schmutzfrei sind.

1. Setzen Sie den leeren Kehrgutbehälter (3) am Gerät ein.
2. Drücken Sie den Behältergriff (2) zurück in die Ausgangsposition. Dazu gleichzeitig mit Kraft in Richtung der Kehrmaschine drücken, damit der Haken des Behältergriff s leicht in den Verriegelungspunkt an der Kehrmaschine einhaken kann.
   » Dabei muss die Arretierung des Kehrgutbehälters (3) hörbar einrasten.
3. Bringen Sie den Schiebebügel (1) zurück in die Bedienposition.

8. Fehlerbehebung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters können Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

Trotz Einhaltung der vorgeschriebenen Wartungsarbeiten und Prüfung des Gerätes vor der Benutzung kann es zu Störungen kommen. Mögliche Störungen werden in der nachfolgenden Tabelle unter Angabe von Ursache und Abhilfe aufgelistet.

8.1 Störungstabelle

Störung Ursache Abhilfe
Gerät läuft schwer oder unruhig	Gerät verunreinigt	Gerät reinigen, siehe Kapitel 9.5
	Besen blockiert Blockierung beseitigen, siehe Kapitel 9.3 „Blockierung beseitigen“
	Besenantriebe verunreinigt	Besenantriebe reinigen, siehe Kapitel 9.5 „Gerät reinigen“
	Höhen-verstellung zu tief eingestellt, Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Kapitel 7.2 im Abschnitt „Höhenverstellung der Tellerbesen“
	Tellerbesen drehen nicht	Service kontaktieren
Borsten sind verbogen	Unsachgemäße Aufbewahrung	Borsten ausrichten, siehe Kapitel 9.4 im Abschnitt „Borsten ausrichten“
Kehrergebnis unzureichend	Kehrlippe fehlt, ist lose oder stark abgenutzt	Kehrlippe ersetzen

9. Wartung und Reinigung

WARNUNG

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehälters können Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgefährdung durch beim Kehren entstandende Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

- Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

VORSICHT

Gefahr durch Reinigungsmittel!

Die Mittel können gesundheitsschädliche Bestandteile enthalten und können so zu Reizungen der Atemwege und der Haut führen.

• Sicherheitsdatenblatt des Herstellers beachten.
• Verschütten und Nebelbildung vermeiden.
• Bei der Arbeit nicht essen, trinken, rauchen
• Haut- und Augenkontakt vermeiden.

In den nachstehenden Abschnitten sind die Wartungs- und Reinigungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind.

Die Durchführung der benannten Arbeiten ist in einigen Fällen zeit-und/oder lastabhängig. Bei Intervallangabe sowohl in Fristen als auch in Betriebsstunden (Bh) gilt deshalb jeweils der Fall, der zuerst eintritt.

Bei Fragen zu den Wartungsarbeiten und -intervallen den Hersteller kontaktieren.

9.1 Wartungsplan

Wartungs-intervall	Wartungsarbeiten
Vor Arbeits-beginn	Prüfen Sie das Gerät auf seine Funktionalität und Beschädigungen. Kontaktieren Sie ggf. den Service.
	Prüfen Sie den Schiebebügel auf festen Sitz in den Griffbeschlägen.
	Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
	Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Fäden und Schnüre. Beseitigen Sie diese ggf.
	Prüfen Sie den Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemmte Teile oder Verschmutzungen.
	Prüfen Sie die Handgriffe auf Verschmutzungen und reinigen Sie diese ggf.
	Prüfen Sie die Höhenverstellung auf die richtige Höhe.
	Prüfen Sie die Kehrdruckeinstellung. Passen Sie den Kehrdruck ggf. auf den zu kehrenden Untergrund an.
Nach Arbeitsende	Kehrgutbehälter leeren.
	Gerät reinigen.
8 Bh Besenantriebe reinigen.

9.2 Staubfi Iter reinigen

1. Entnehmen Sie den Kehrgutbehälter aus der Kehrmaschine, siehe Abschnitt „Kehrgutbehälter entleeren“ in Kapitel 7.5 in dieser Bedienungsanleitung.

Abb. 12: Staubfi Iterentnahme

1. Ziehen Sie beide Staubfi Iter (1) nach oben aus den Führungen (2) heraus.
2. Öff nen Sie jeweils das Kunststoff gehäuse (3) der Staubfi Iter und entnehmen den Schaumstoff einsatz (4).
3. Klopfen Sie den Schaumstoff einsatz (4) aus und reinigen Sie diesen mit Wasser.
4. Setzen Sie die getrockneten Schaumstoff einsätze wieder in die Kunststoff gehäuse.
5. Schieben Sie die Staubfi Iter zurück in die Führungen.
6. Setzen Sie den Kehrgutbehälter in die Kehrmaschine ein.

9.3 Blockierungbeseitigen

• Beseitigen Sie aufgespultes Material (z. B. Schnüre, Fäden...) von Borsten und Achsen.
• Beseitigen Sie eingeklemmtes Material (z. B. Steine, Äste, Laub...).

9.4 Borstenausrichten

WARNUNG

Brandgefahr durch unsachgemäßen Umgang mit einem Gebläse oder durch Nutzung ungeeigneter Gebläse

Beim Ausrichten der Borsten bestehl Brandgefahr, wenn beim Erwärmen zu hohe Temperaturen entstehen

• Keine offenen Flammen oder Brenner zun Erwärmen der Borsten verwenden!
• Kein Heißluftgebläse verwenden. Die Borsten können durch zu heiße Luft schmelzen.

Verbogene Borsten können mittels eines Warmluftgebläses (z. B. Haartrockner) durch Erwärmung wieder ausgerichtet werden.

• Richten Sie das eingeschaltete Warmluftgebläse auf die verbogenen Borsten.
  » Bei ausreichender Erwärmung richten sich die Borsten von alleine wieder auf.

9.5 Gerätreinigen

• Verwenden Sie keine fettlösenden Mittel.
• Verwenden Sie keine scharfen Reinigungsmittel.

- Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger oder unter fl ießendem Wasser. Das Gerät darf weder in Wasser getaucht noch mit Wasser abgeputzt werden.

- Schützen Sie die Lagerstellen vor Feuchtigkeit.

- Reinigen Sie die Tellerbesen und Feinschmutz-Kehrwalze nicht mit Druckluft.

» Der harte Luftstrahl kann die Borsten beschädigen.

1. Reinigen Sie die Tellerbesen, die Feinschmutz-Kehrwalze und Antriebe mit einem nassen Lappen.

2. Reinigen Sie alle Kunststoff teile mit einem feuchten Tuch.

10. Außerbetriebnahme

10.1 Schiebebügel demontieren

VORSICHT

Verletzungsgefahr durch Umkippen des Schiebebügels!

Durch Umkippen des Schiebebügels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergussen beim Benutzer oder anderen Personen kommen.

- Halten Sie das Gerät beim Tragen so, dass der Schiebebügel nicht umkippen kann.

Abb. 13: Schiebebügeldemontage (nicht starmix 497)

1. Bringen Sie den Schiebebügel (2) in die senkrechte Stellung.
2. Drücken Sie die Rastfedern (3) an beiden Seiten nach innen, so dass der Schiebebügel (2) zur Entnahme freigegeben ist.
3. Ziehen Sie den Schiebebügel (2) gleichzeitig aus den beiden Griff beschlägen (1).

Abb. 14: Schiebebügeldemontage

1. Bringen Sie die jeweiligen Pfeile am Gehäuse mit dem Steg der Griff beschläge (1) zur Deckung.
2. Positionieren Sie sich zwischen dem Schiebebügel vor dem Gerät.
3. Greifen Sie beide Griff beschläge (1) mit den Händen und drücken Sie diese vorsichtig nach außen.
4. Gleichzeitig die Griff beschläge aus beiden Aufnahmen des Gerätes heraus ziehen.

10.2 Entsorgung

- Entsorgen Sie das Gerät umweltgerecht entsprechend der regional geltenden gesetzlichen Vorschriften.

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Conventions

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Convenzioni

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

D-73061 Ebersbach/Fils

Tlf.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Konventioner

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Convenciones

D-73061 Ebersbach/Fils

Puh.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Käytänteet

D-73061 Ebersbach/Fils

Tél. : [phone] - 100

Fax : [phone] - 155

[e-mail]

www.starmix.de

1.2 Conventions

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Conventies

3. Technische gegevens

» (A): Lage stand
» (B): Hoge stand

A 2 3 1 B 2 3 1

Afb. 8: Duwbeugelmontage

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Faks: [phone] - 155

[e-mail]

www.starmix.de

1.2 Konvensjoner

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Faks: [phone] - 155

[e-mail]

www.starmix.de

1.2 Zasady

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Convenções

D-73061 Ebersbach/Fils

Тел.: [phone] - 100

Факс: [phone] - 155

[e-mail]

www.starmix.de

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de

1.2 Standard-typsnitt

Bild 6: Bära maskinen

Bild 7: Montera handtagsbeslag

Bild 8: Montera skjutbygeln

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Faks: [phone] - 155

[e-mail]

www.starmix.de

1.2 Uzlaşımlar

D-73061 Ebersbach/Fils

Tel.: [phone] - 100

Fax: [phone] - 155

[e-mail]

www.starmix.de
