KULLANIM KILAVUZU 497 Starmix

1.2 Uzlaşımlar....200

1.3 Semboller ve işaretler 200

1.4 Mükellefiyet sınırlaması 200

1.5 Teminat 200

1.6 Telif hakkının korunması....201

1.7 Hedef kitle....201

1. Güvenlik 201

2.1 Amacına uygun kullanım 201

2.2 Amaç dışı kullanım 201

2.3 Kullanıcının sorumluluğu....201

2.4 Genel güvenlik talimatları 202

2.5 Cihaz üzerinde tehlike uyarıları 202

2.6 Kişisel koruyucu ekipmanlar....202

1. Teknik veriler 202

2. Tasarım ve fonksiyon....203

3. Nakil/Taşıması 204

5.1 Teslimat 204

5.2 Teslimat kapsamı 204

5.3 Ambalajlar ile işlemler....204

5.4 Depolama/Saklama 204

5.5 Makinenin taşınması....205

5.6 Makinenin araç içinde taşınılması....205

1. İşletme 206

6.1 Tutacak parçalarının montajı 206

6.2 Itme kolunun montaji....206

1. Kullanım 207

7.1 Çalışma öncesi....207

7.2 Rulo fırçaların yükseklik ayarları 207

7.3 Aşağıda tutucunun ayarlanması 208

7.4 İşletim 208

7.5 Süprüntü haznesinin boşaltılması 208

1. Sorun giderme....209

8.1 Ariza tablosu 209

1. Bakım ve Temizlik 210

9.1 Bakim planı......210

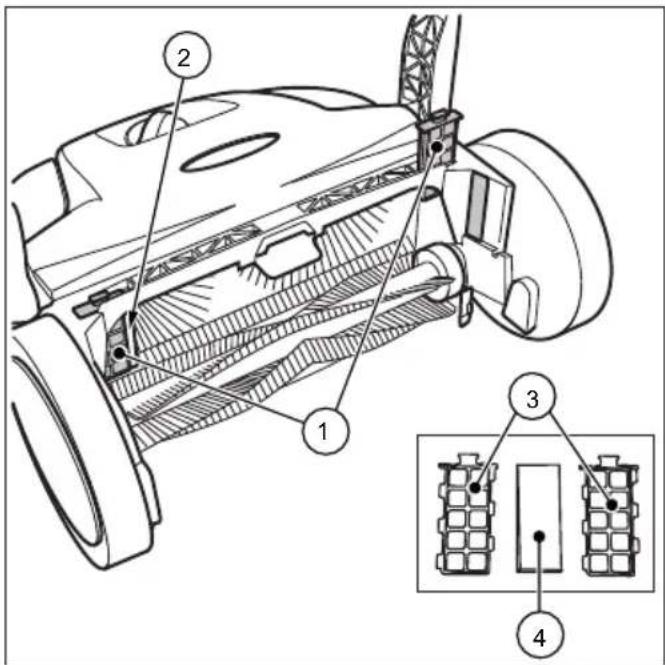

9.2 Toz filtresinin temizlenmesi 211

9.3 Blokajı ortadan kaldırma 211

9.4 Fırça kıllarının düzeltilmesi....211

9.5 Makinenin temizlenmesi....211

1. Devre dışı bırakma 212

10.1 İtme kolunun sökülmesi....212

10.2 Bertaraf....212

TR

1. Genel

Bu kullanım kılavuzu starmix 497 (üretim yılı: 2025'den itibaren) model yol süpürme makineleri için öngörülmüştür ve sadece bu modeller için geçerlidir.

Bu kullanım kılavuzu cihazın güvenli ve verimli kullanımı için önemli bilgileri sağlar.

Belirtilen tüm güvenlik ve kullanım talimatlarına uymak, cihazın güvenli çalışması için ön koşul temsil eder.

• Makineyi çalıştırmadan önce kullanım kılavuzunu dikkatle okuyun.
• Güvenlik talimatlarını okuyun!
• Kullanım kılavuzunu cihazın ömrü boyunca güvenli ve rahat erişebilir bir yerde saklayın.
• Kullanım kılavuzunu cihazın sonraki sahiplerine veya kullanıcılarına verin.

1.1 Adres

Electrostar GmbH

Kılavuz ile en iyi şekilde çalışabilmek için, aşağıdaki açıklanan tipografik uzlaşımlar dikkate alınmalıdır.

Sayma noktaları

- Bu şekil sunulan metinler sayma noktalarıdır.

Çalışma sekansları

1. Çalışma sekansının 1. Adımı
2. Çalışma sekansının 2. Adımı
3. Çalışma sekansının 3. Adımı
   Çalışma sekanslarının sırasına uyulmalıdır.

Tüyo

» Tüyolar, açıklamalar (makine hasarları hariç) bu şekil belirtilir.

1.3 Semboller ve işaretler

Tüm uyarılara ve güvenlik talimatlarına uyulması gerekir! Kazaları, yaralanmaları ve maddi hasarları önlemek için çalışırken her zaman çevrenize dikkat edin!

Güvenlik talimatlarının yapısı

SİNYAL SÖZCÜK

Tehlikenin türü ve kaynağı

Olası sonuçlar

- Tehlikeyi önlemek için tedbirler

Tehlike seviyesi

Tehlike seviyesi Olasılık İhmalin sonuçları

TEHLİKE

Doğrudan Ölüm, ağır yaralanma

DİKKAT:

İmkan Ölüm, ağır yaralanma

DİKKAT

imkan

Hafi f yaralanma

UYARI İmkan Maddi hasar

1.4 Mükellefiyet sınırlaması

Electrostar GmbH, aşağıda sayılı olan durumlardan dolayı oluşan hasarların veya bu hasarların neden olduğu hasarların mükellefiyetini hiç bir şekilde kabul etmemektedir:

• Kullanım kılavuzuna uyulmaması
• Üretici spesifikasyonlarına uymayan veya izin verilmeyen yedek/yanlış parçaların kullanımı
• Cihaz üzerinde yetkisiz değişikliklerin yanı sıra cihaza ilaveler veya dönüşümler uygulanması

1.5 Teminat

Electrostar GmbH'nın genel mukavele koşullarında belirtilen kurallar geçerlidir.

1.6 Telif hakkının korunması

Kullanım kılavuzunun telif hakkı, Electrostar GmbH'nın korumasına tabiidir.

Kullanım kılavuzu teknik türü yönergeler, çizimler veya çizim kesitleri içerir ve ne tamamen ne de kısımlı olarak çoğaltılmasına, yaygınlaştırılmasına, rekabet amaçlı izinsiz kullanılmasına veya bu amaç ile üçüncü şahısların bilgilendirmesine izin verilmemektedir.

Electrostar GmbH, her türlü yayın hakkını veya bu kılavuzun kopyalarını dağıtma veya içerdiği bilgileri üçüncü şahısa vermek için izin verme hakkını kendine saklamaktadır.

Buna uyulmadığı takdirde üretici lehine hasar karşılama hakkı doğmaktadır. Diğer haklar saklıdır.

1.7 Hedef kitle

Bu kullanım kılavuzu söz konusu süpürme makinesinin kullanıcısına hitap eder.

2. Güvenlik

Hatalı fonksiyonları, hasarları ve sağlığa zararları önlemek için aşağıdaki uyarıları dikkate alınız!

2.1 Amacına uygun kullanım

starmix 497 tipi süpürme makineleri, düz ve sert zeminler üzerinde bulunan yaprak, çim, çakıl, kum veya buna benzer yol kalıntılarının temizliği için tasarlanmıştır.

2.2 Amaç dışı kullanım

Makinenin "Amacına uygun kullanım" bölümü altında belirtilen işlemlerin dışında kullanımı, amaç dışı kullanım olarak sayılmaktadır. Amaç dışı kullanımdan dolayı oluşan tüm hasarların sorumluluğu tamamen kullanıcıya aittir.

Yol süpürme makinesinin; sağlığa zararlı maddelerin, yanabilen veya sigara/kibrit gibi tutuşturucu maddelerin, patlayıcı veya tehlikeli tozların (Ex), asitlerin veya çözücü maddelerin süpürülmesi için kullanımına izin verilmemektedir.

Ayrıca yol süpürme makinesi ile su süpürmek için de izin verilmemektedir.

Yol süpürme makinesini, patlama tehlikesi bulunan bölgelerde çalıştırılmasına ya da bir taşıma aracı olarak kullanılmasına izin verilmemektedir.

2.3 Kullanıcının sorumluluğu

Kullanıcı, yol süpürme makinesini kullanan veya üçüncü şahısa temin eden ve kullanım sırasında kullanıcının veya üçüncü şahısın güvenliğinden sorumlu olan herhangi bir gerçek veya tüzel kişidir.

• Çalışma sahasında bulunan çocukların ma-kine ile oynamalarını önlemek için, çocuklara dikkat edin.
• Bu cihazın reşit olmayan kişiler tarafından kullanılmasına izin verilmemektedir. Denetim altında öğretim gören ve 16 yaşını geçmiş yetiştirkinlerin cihazı kullanmalarına istisna olarak izin verilir.
• Makine üzerinde; örneğin uyuşturucu, alkol veya ilaçlardan dolayı, tepki yetenekleri kısıtlanmış kişilerin herhangı çalışmalarına izin verilmemektedir.
• Sağlık durumlarından dolayı, yorulmamaları tavsiye edilen kişilerin yol süpürme makinesi ile çalışmasına izin verilmez.
• Yol süpürme makinesi üzerinde okunmaz duruma gelen etiketleri yenileyin.

Güvenlik Teknik veriler

starmix 497

starmix

2.4 Genel güvenlik talimatları

• Ambalaj malzemelerini çocukların erişemeyeceği yerde saklayın. Boğulma tehlikesi!
• Açık veya uzun saç, kravat, bol kıyafet veya yüzük dahil takı gibi cisimler takmayın.
• Yol süpürme makinesi ile çalışma esnasında ortaya çıkabilen takılmadan ve içeriye çekilmeden dolayı yaralanma tehlikesini göz önünde bulundurunuz.

2.5 Cihaz üzerinde tehlike uyarıları

Yol süpürme makinesi üzerinde aşağıdaki piktogramlar bulunmaktadır:

DİKKAT

Çalışma esnasında kullanım kılavuzunda bulunan güvenlik talimatlarına uyunuz.

Kullanım kılavuzu

Makineyi çalıştırmadan önce kullanım kılavuzunu dikkatle okuyun.

2.6 Kişisel koruyucu ekipmanlar

Çalışma esnasında, sağlık tehlikelerini minimum seviyeye indirmek için kişisel koruyucu ekipmanların kullanılması gerekmektedir. Bu nedenle:

- Her türlü işleme başlamadan önce belirtilmiş koruyucu ekipmanları kurallara uygun olarak takın ve çalışma süresince takılı bırakın.

Sağlam ayakkabılar

Tutucu ve kaymaz tabanlı sağlam ayakkabılar giyin.

Sağlam koruma eldivenleri

Sağlam koruma eldivenleri giyiniz.

Tozdan koruyucu maske

Tozdan koruyucu maske takınız.

3. Teknik veriler

starmix 497 yol süpürme makinesinin temel verileri

Teknik veriler Değer
Milimetre [mm] olarak yükseklik 1290
Milimetre [mm] olarak genişlik 970
Milimetre [mm] olarak uzunluk 900
Milimetre [mm] olarak süpürme genişliği 970
Süpürme gücü saate metrekare [ m^2/h ] olarak	3600
Süprüntü haznesinin kapasitesi Litre [l] olarak	40
Kilogram [kg] olarak ağırlık 16

1. Tasarım ve fonksiyon


Şek. 1: Bileşenlerin özeti 1

Poz.-No.	Yapı parçası
1	İtme çubuğu
2	Süprüntü haznesi
3	Mahfaza kolu
4	Rulo fırça yükseklik ayarı
5	Taşıma kolu
6	Rulo fırça
7	Yan kılavuz makarası
8	Aşağıda tutucu
9	Tekerlek
10	Tutacak paçaları

Cihaz, itme kolunu (1) iterek ileriye doğru sürülür. Bu esnada her iki rulo fırça (6) süpürme dudağının (13) yardımı ile süprüntüleri süprüntü haznesine doğru sevk eder. İnce kir süpürme silindiri (11) geri kalan süprüntüleri süprüntü haznesine (2) taşır.

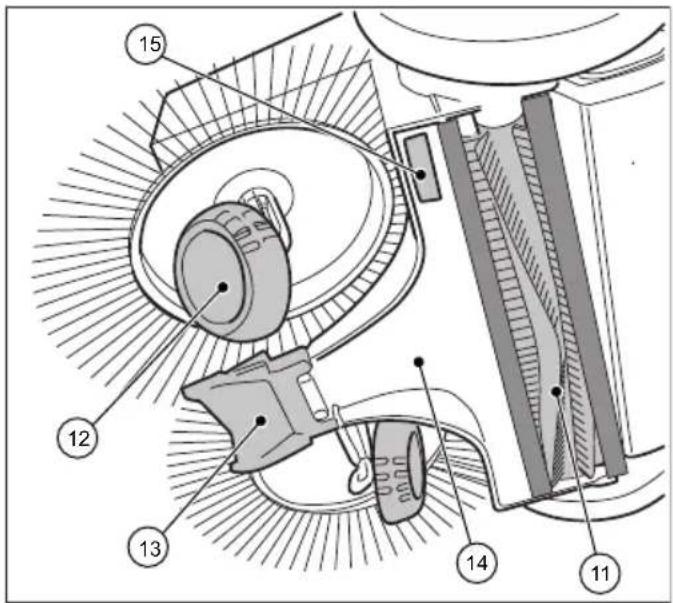

Şek. 2: Bileşenlerin özeti 2

Poz.-No. Yapı parçası

11 İnce kır süpürme silindiri

12 Eğilim derecesi

13 Süpürme dudağı

14 Süpürme levhası

15 Tip plakası (starmix 497 değil)

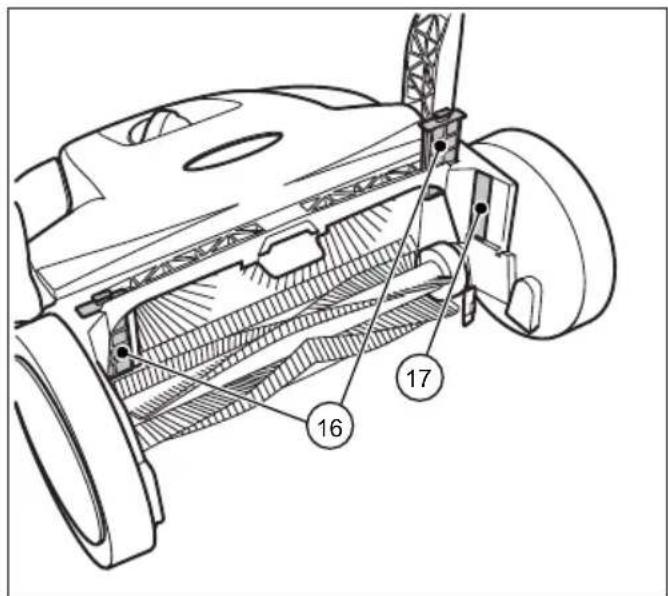

Şek. 3: Bileşenlerin özeti 3

Poz.-No. Yapı parçası

16 Toz filtresi

17 Tip plakası

TR

21 18 19 20

Şek. 4: Bileşenlerin görünümü 4

Poz.-No. Yapı parçası

18 Bağlantı gövdesi

19 Dişli kovan

20 Sarmal dişli

21 Dişli koruması

5. Nakil/Taşıması

5.1 Teslimat

UYARI

Dış ambalajda görsel hasarları anında pakel servisi şoförüne onaylatın. Bir nakil hasarını paketin açılması esnasında fark ettiğınızde, paket servisini nakil hasarlarından dolayı sorumlu tutmak için 24 Saat içinde yazılı olarak bilgilendirin.

5.2 Teslimat kapsamı

• Makine
• İtme çubuğu
• İki adet tutacak parçası
• Kullanım kılavuzu

5.3 Ambalajlar ile işlemler

• Ambalaj malzemeleri çevreye uygun bir şekilde bertaraf edin.
• Geçerli olan yerel ve bölgesel mevzuatları gözlemleyin.

5.4 Depolama/Saklama

UYARI

Orneğin, nemli ortamda saklama gibi uygunsuz depolama, makinede hasarlar oluşturabilir.

• Makineyi daima temiz ve süprüntü haznesi boşaltılmış şekilde depolayın.
  » Süprüntü haznesinin boşaltması hakkında bilgileri, bu kullanım kılavuzunun 7.5 bölümü altında ve temizlemesi konusunu 9.5 bölümünde bulabilirsiniz.

Şek. 5: Depolama konumu

• Makineyi, fırça kılları kırılmayacak veya bükülmeyecek şekilde yerleştirin.
• İtme kolu dahil, makinenin yıkılmaması ve kaymaması için tedbir alın ve böylece hasarlardan koruyun.
• Makineyi dışarıda veya nemli ortamda bırakmayın.

5.5 Makinenin taşınması

DİKKAT

İtme kolunun yıkılmasından dolayı meydana gelebilen yaralanma tehlikesi! İtme kolunun yıkılması, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hatif yaralanmalara neden olabilir

- Cihazı itme kolu yıkılmayacak şekilde taşıyınız.

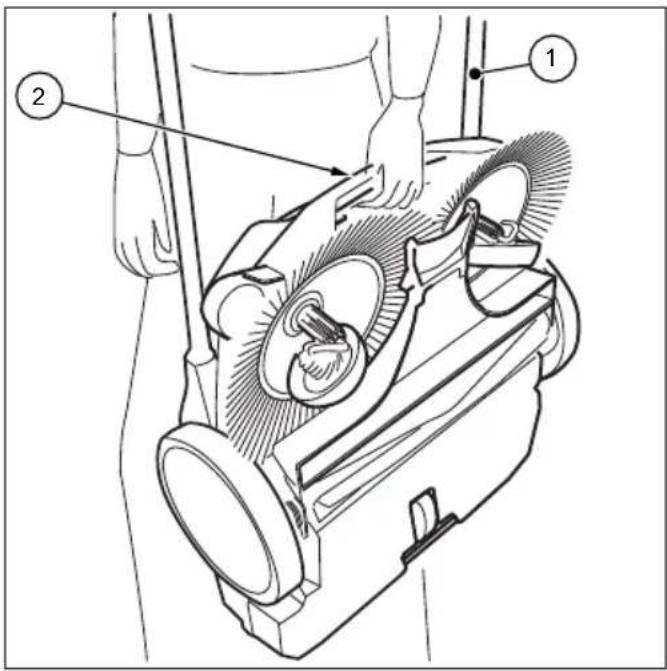

Şek. 6: Makinenin taşınması

1. İtme kolunu (1) düz şekilde ileriye doğru yatırınız.
2. Makineyi taşıma kolundan (2) tutunuz.
3. Makineyi taşırken, fırçaların vücudunuzun tersine doğru baktığını sağlayınız.

5.6 Makinenin araç içinde taşınıılması

DİKKAT

Makinenin uyumsuz taşınmasından dolayı meydana gelebilen yaralanma tehlikesi!

Etrafta gezinen, kayan veya yıkılan bir cihaz, şoförün veya başka kişilerin yaralanmasına neden olabilir

- Makinenin etrafta gezinmesini ve kaymasını önlemek için bir gerdirme kemerinin yardımı ile tedbir alınız.

1. Makineyi araçta uygun bir yere konumlandırınız.
2. Makineyi gerdirme kemeri vasıtası ile güvence altına alınız.

UYARI

Uygunsuz taşıma, yol süpürme makinesinde hasarlar oluşturabilir

6. işletme

6.1 Tutacak parçalarının montajı

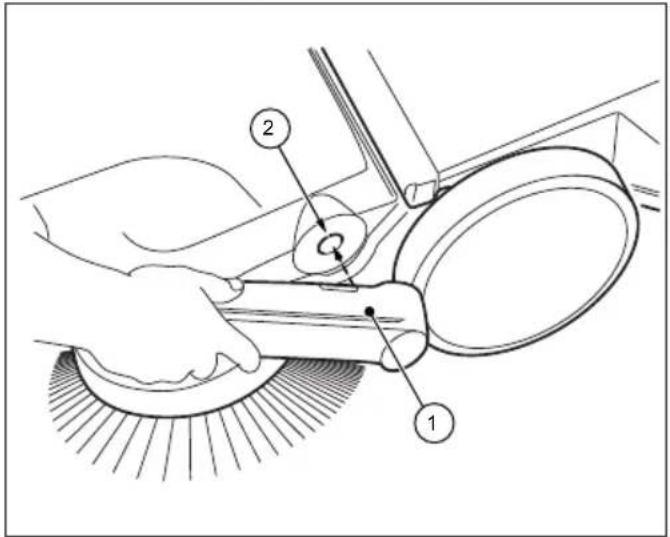

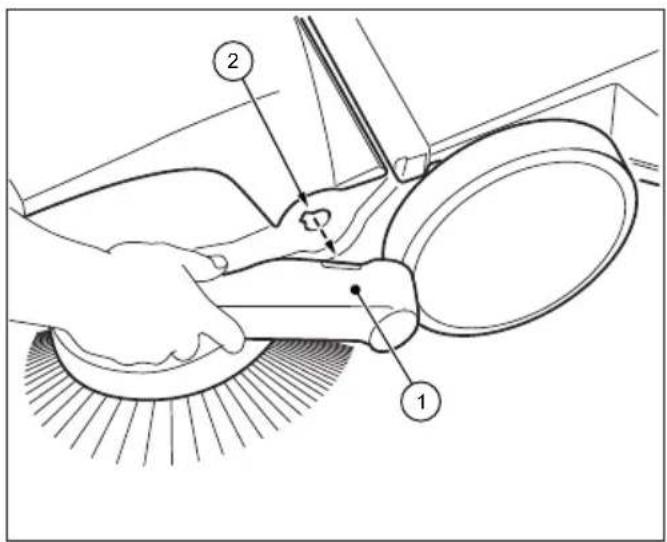

Şek. 7: Tutacak parçalarının montaj işlemi

Teslimat sırasında, parçalar halinde iki tutacak parçası (1) ve bir itme kolu bulunmaktadır.

1. Tutacak parçalarını (1) şekil 7'de görüldüğü gibi pozisyona getirin.
2. Tutacak parçalarını bu pozisyonda öngörülen yuvalara (2) geçiriniz. Bunun için tutacak parçalarına biraz vurmak gerekebilir.
   » Tutacak parçalarının geçme sesini duyduğunuzdan emin olun.

6.2 İtme kolunun montajı

DİKKAT

İtme kolunun yıkılmasından dolayı meydana gelebilen yaralanma tehlikesi!

İtme kolunun yıkılması, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Cihazı itme kolu yıkılmayacak şekilde taşıyınız.

itme kolu

İtme kolu iki seviyeli (A ve B) olarak kullanıcıının boyuna göre ayarlanabilir.

» (A): Alçak seviye
» (B): Daha yüksek seviye

A 2 3 1 B 2 3 1

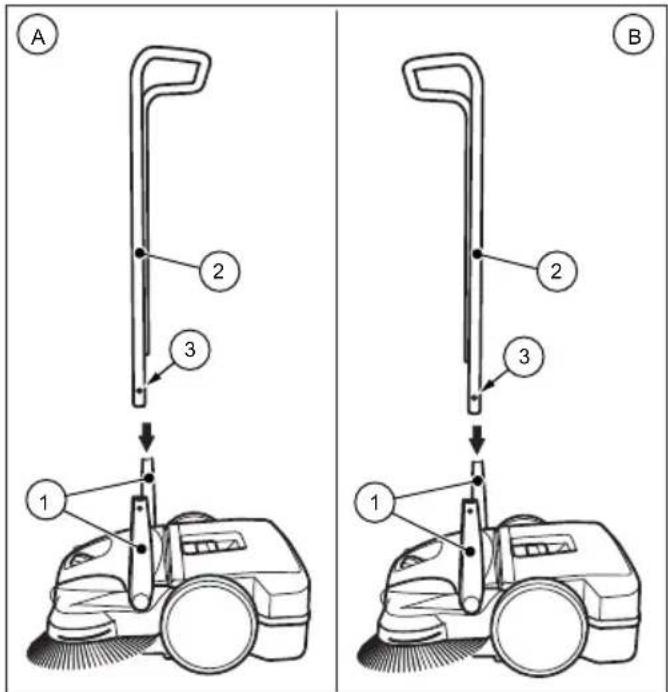

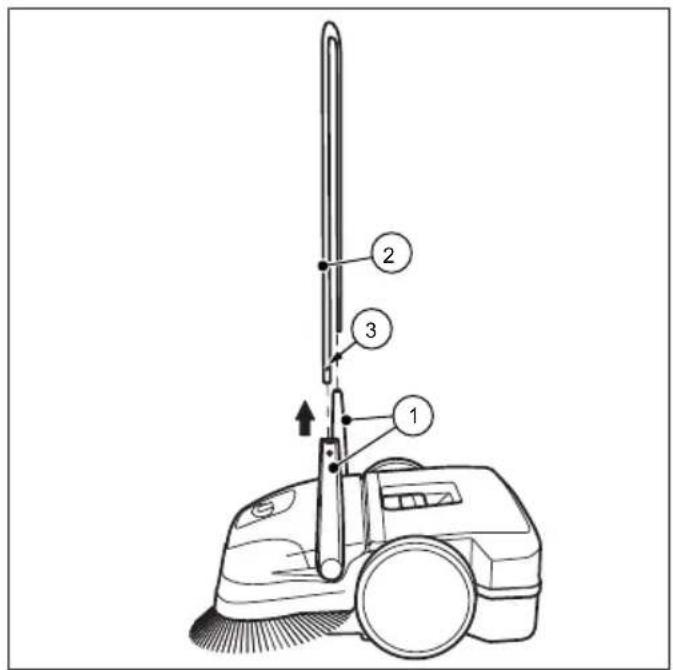

Şek. 8: İtme kolu montajı

1. Tutacak bağlantı parçalarını (1) dikey konuma çevirin.
2. İtme kolunda bulunan her iki durdurma yayını (3) içeriye doğru bastırın.
3. İtme kolunu (2) eş zamanlı olarak her iki tutacak parçasının içine itin.
   » Bunun için modellerinde; itme kolunu, tutacak parçalarını içeriye geçirebilmesi için yaklaşık 10 cm birbirinden ayırmanız gerekir.
4. İtme kolunu (2) durdurma yaylarının kilitlenmesine kadar tutacak parçalarının içine doğru itin.

7. Kullanım

UYARI

Cam kırıklarından, metal veya diğer keskin köşeli maddelerden doğan kesik tehlikesi.

Süprüntü haznesinin boşaltılması sırasında cam kırıklarından, metal veya diğer keskin köşeli maddelerden dolayı kesik yaraları meydana gelebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın!

DIKKAT

Süpürme işleminde oluşan tozlardan dolayı sağlık rizikosu!

Tozun solunum yoluyla vücuda girmesi sağlığa zarar verebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın!

7.1 Çalışma öncesi

• Çalışma öncesi cihazın işlevselliğini kontrol edin.
• İtme kolunun tutacak parçalarının içinde kilitli olduğunu kontrol edin.
• Süprüntü haznesinin durumunu ve sabit olduğunu kontrol edin.
• Rulo fırçalarını ve ince kir süpürme silindirini olası iplik veya kordon sarılması bakımından kontrol edin. Gerektiğinde sarılmaları ortadan kaldırın.
• Rulo fırçalarını ve ince kir süpürme silindirini olası sıkışmış parçalar veya kirlenme yönünden kontrol edin.
• Tutacak kollarını kirlenme yönünden kontrol edin ve gerektiğinde temizleyin.

7.2 Rulo fırçaların yükseklik ayarları

Rulo fırçaların yükseklik ayarlaması için gerekli dönen kol ön bölümün ortasında bulunmaktadır. Rulo fırçaları yükseklik ayarları üzerinden süpürülecek zemine göre ayarlanır. Düzeyler deneyimlere dayalıdır ve bu nedenden dolayı referans değerleri olarak görülmelidirler. Bu sebeple, zemine bağlı olarak seviyeler üzerinde düzeltmeler yapılması gerekmektedir.

• Düzey 1-2: tüm düz ve sert zeminler için (örn. asfalt, beton, taşlar...)
• Düzey 3-4: ıslak yapraklar, kum, engebeli zeminler (örn. taşları görünen betondan parke)
• Düzey 5-7: aşırı kirlenme ve daha çok engebeli zeminler için

UYARI

Rulo fırçalarını fazla güç kullanarak zemine bastırmayın. Gerektiğinden fazla baskı uygulanması, daha iyi bir temizlik sonucu vermekten ziyade, itme direncinin çoğalmasına ve makinede erken yipranmaların meydana gelmesine sebep olur

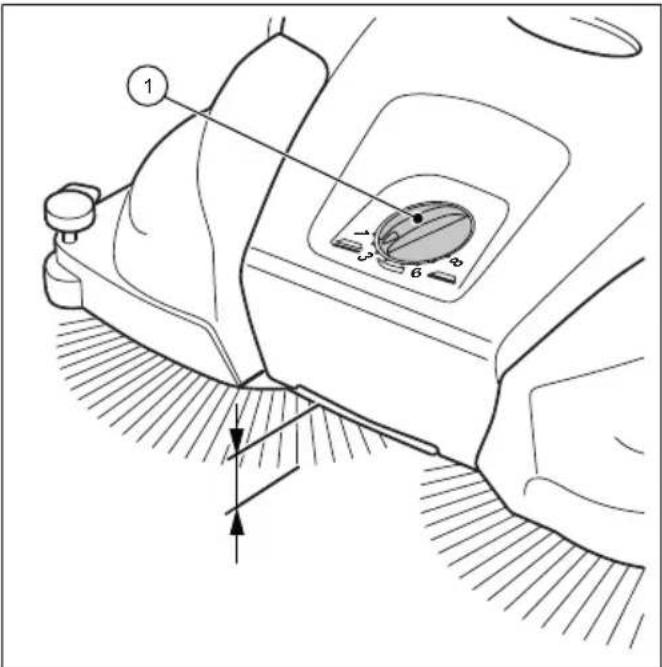

Şek. 9: Rulo fırçaların yükseklik ayarları

• Gereken düzeyi ayarlayın:
- Seviye düşürmek için dönen kolu (1) sola doğru çevirin.
- Seviye yükseltmek için dönen kolu (1) sağa doğru çevirin.
» Cihazı taşıma kolunu tutarak hafifçe kaldırın. Böylece yükseklik ayarlama işlemini daha rahat uygulabilirsiniz.

7.3 Aşağıda tutucunun ayarlanması

Sağ rulo fırçası, aşağıda tutucunun yardımıyla süpürülecek olan kenar bölgelerine veya kaldırım taşlarına ayarlanabilir.

UYARI

Aşağıda tutucunun alçak köşelerde uygunsuz ayarlanması durumunda aşırı aşınmalar meydana gelebilir. Aşağıda tutucu zemin çizmemeli

1 7 5 6 8

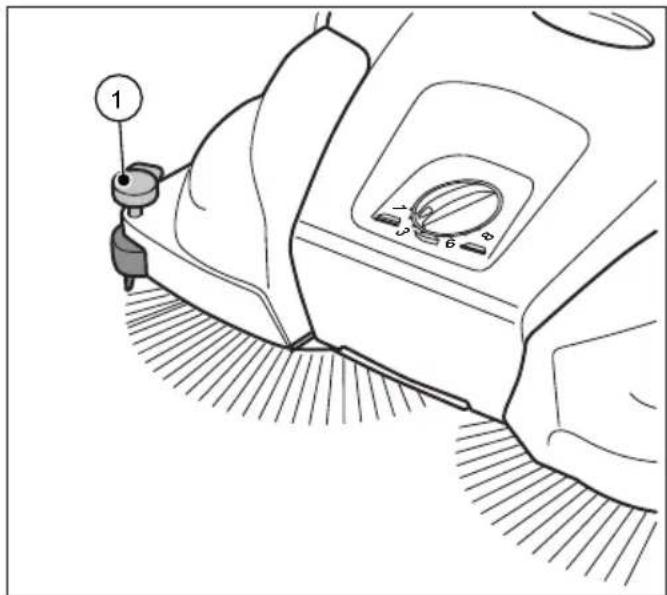

Şek. 10: Aşağıda tutucunun ayarı

Kenar ve köşelerin süpürülmesi

- Aşağıda tutucunun kolunu aşağıya itin.

Alanlar üzerinde işletim

- Aşağıda tutucunun kolunu yukarıya çekin.

7.4 İşletim

• Makineyi iki elinizi kullanarak, itme kolu üzerinden hareket ettirin.
• Makineyi normal yürüme hızında ileriye doğru hareket ettirin.
• Gerektiğinde süprüntü haznesini boşaltın. Kullanım kılavuzun ilgili olan, "süprüntü haznesinin boşaltılması" bölümünde, 7.5 numaralı kısmına bakın.

7.5 Süprüntü haznesinin boşaltılması

Şek. 11: Süprüntü haznesinin boşaltılması

- Süprüntü haznesini her kullanımdan sonra boşaltın. - Kusursuz süpürme sonuçları elde etmek için, süprüntü haznesini düzenli olarak boşaltın.

1. İtme kolunu (1) düzey konuma getirin.
2. Süprüntü haznesini (3), tutma kolu (2) yardımıyla yukarıya doğru çıkartın.
3. Süprüntü haznesini (3) tamamen boşaltın.
   » Gövdenin kenarlarının kirden arınmış olduğundan emin olun.
4. Boş süprüntü haznesini (3) cihaza takın.
5. Tutma kolunu (2) tekrar çıkış pozisyonuna itin. Bunu yapmak için, aynı anda süpürge yönünde kuvvetle bastırın, böylece konteyner sapının kancası süpürge üzerindeki kilitleme noktasına kolayca takılabilir.
   » Bu esnada süprüntü haznesinin (3) kilitlenmesi sesli olarak duyulmalı.
6. İtme kolunu (1) tekrar kullanım pozisyonuna getirin.

8. Sorun giderme

UYARI

Cam kırıklarından, metal veya diğer keskin köşeli maddelerden doğan kesik tehlikesi.

Süprüntü haznesinin boşaltılması esnasında, cam kırıkları, metal veya diğer keskin köşeli maddeler kesik yaralarına neden olabilirler

- Öngörülen kişisel koruyucu ekipmanları kullanın!

DİKKAT

Süpürme işleminde oluşan tozlardan dolayı sağlık rizikosu!

Tozun solunum yoluyla vücuda girmesi sağlığa zarar verebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın!

DİKKAT

İtme kolunun yıkılmasından dolayı meydana gelebilen yaralanma tehlikesi!

İtme kolunun yıkılması, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Cihazı itme kolu yıkılmayacak şekilde taşıyınız.

Öngörülen bakım servisleri ve kullanımdan önce cihazın kontrolleri yapılmış olsa bile, arızalar meydana gelebilir. Bu olasılıklar, arıza sorunları ve çözümler, ile birlikte aşağıdaki tabloda listelenmiştir.

8.1 Ariza tablosu

Sorun Sorun nedeni Çözüm
Makine zorlanıyor ve düzgün çalışmaları	Makine kirlenmiş	Makineyi temizleyin, 9.5 bölümüne bakın
	Fırça blokajı Blokajı ortadan kaldırın, 9.3 altında „Blokajın ortadan kaldırılması“ bölümüne bakın
	Fırça tahriki kirlenmiş	Fırça tahrikini temizleyin, 9.5 altında "Makinenin temizlenmesi" bölümüne bakın
	Yükseklik ayarı fazla alçak ayarlanmış, rulo fırçaların üzerinde fazla baskı var.	Yüksekliği ayarlayın, 7.2 altında "rulo fırçaların yükseklik ayarları" bölümüne bakın
	Rulo fırçalar dönmüyor	Servis ile irtibata geçin
Fırça kılları bükük	Uygunsuz depolama	Fırça kıllarını düzeltin, 9.4 altında "Fırça kıllarının düzeltilmesi" bölümüne bakın
Süpürme sonucu yetersiz	Süpürme dudağı eksik, gevşek veya aşınmış	Süpürme dudağını yenileyiniz

9. Bakım ve Temizlik

UYARI

Cam kırıklarından, metal veya diğer keskin köşeli maddelerden doğan kesik tehlikesi.

Süprüntü haznesinin boşaltılması esnasında, cam kırıkları, metal veya diğer keskin köşeli maddeler kesik yaralarına neden olabilirler

- Öngörülen kişisel koruyucu ekipmanları kullanın!

DİKKAT

Süpürme işleminde oluşan tozlardan dolayı sağlık rizikosu!

Tozun solunum yoluyla vücuda girmesi sağlığa zarar verebilir

- Öngörülen kişisel koruyucu ekipmanları kullanın!

DİKKAT

İtme kolunun yıkılmasından dolayı meydana gelebilen yaralanma tehlikesi!

İtme kolunun yıkılması, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Cihazı itme kolu yıkılmayacak şekilde taşıyınız.

DİKKAT

Temizleme maddelerinden doğan tehlike!

Bu maddeler sağlığa zararlı bileşenler içerebilir ve solunum sisteminde veya cilt üzerinde tahrişlere neden olabilirler

• Ureticinin güvenlik bilgi formuna uyun.
• Dökülmeyi veya buğulanmayı önleyin.
• Makineyi kullanırken yemeyin, içmeyin ve sigara kullanmayın.
  • Cilt ve göz ile temasları önleyin.

Makinenin en uygun ve sorunsuz çalışması için gerekli bakım ve temizleme işlemleri aşağıdaki bölümde tarif edilmektedir.

Belirlenen işlemler bazı durumlarda kullanım süresine bağlıyken, bazen kullanım yoğunluğuna bağlıdır. Bu nedenle işlem aralıkları süre ve işletme saatine (Bh) ayrılmaktadır ve servis için hangi durumun daha önce geldiği geçerlidir.

Bakım işlemleri ve bakım aralıkları hakkında sorular için üretici ile irtibata geçin.

9.1 Bakım planı

Bakım aralığı Bakım işlemleri

Bakım öncesi Makinenin çalıştığını ve hasar olup olmadığını kontrol edin. Gerektiğinde servis ile irtibata geçin.

9.2 Toz filtresinin temizlenmesi

1. Süprüntü haznesini yol süpürge makinesinden çıkartın. Kullanım kılavuzun ilgili olan, "süprüntü haznesinin boşaltılması" bölümünde, 7.5 numaralı kısmına bakın.

Şek. 12: Toz filtresinin çıkartılması

1. Her iki toz filtresini (1) yukarıya doğru kızaklardan (2) çıkartın.
2. Her bir toz filtresinin plastik gövdesini (3) açın ve köpük elemanını (4) çıkartın.
3. Köpük elemanını (4) vurarak sirkeleyin ve su ile temizleyin.
4. Kuru köpük elemanlarını tekrar plastik gövdelerinin içine yerleştirin.
5. Toz filtrelerini tekrar kızakların içine itin.
6. Süprüntü haznesini yol süpürme makinesine takın.

9.3 Blokajı ortadan kaldırma

• Sarılan maddeleri (örn. iplikler, kordonlar...) fırça kıllarından ve akislerden çözün.
• Sıkışan maddeleri çıkartın (örn. taşlar, dallar, yapraklar...)

9.4 Fırça kıllarının düzeltilmesi

UYARI

Uygun olmayan bir üfl eme makines veya üfl eme makinesinin yanlış kullanılmasından dolayı yangın tehlikesi

Fırça kıllarını düzeltirken aşırı sıcaklık oluşursa yangın tehlikesi oluşur

• Fırça kılların ısıtılması için açık alev veya brülörler kullanmayın!
• Sıcak hava püskürtücü kullanmayın. Kıllar aşırı ısı nedeniyle eriyebilir.

Bükülen fırça kılları bir ılık hava püskürtücü (örn. fön) ile düzeltilebilir.

• Ilik hava püskürtücüyü çalışır şekilde bükülen fırça kıllarının üzerine tutun.
  » Fırça kılları yeterli sıcaklık oluştuğunda kendiliğinden düzelecektir.

9.5 Makinenin temizlenmesi

• Yağ sökücü maddeler kullanmayın.
• Sert temizleme malzemesi kullanmayın.
• Makineyi basınçlı yıkama makinesi ile veya akan su altında temizlemeyin. Makine suya batırılamaz ve su ile yıkanılamaz.
  • Bilya yuvalarını nemden koruyun.

• Rulo fırçalarını ve süpürme silindirini basınçlı hava ile temizlemeyin.
  » Sert hava fıskırması fırçalara zarar verebilir.

• Rulo fırçalarını, süpürme silindirini ve tahrikleri ıslak bez ile temizleyin.

• Tüm plastik parçaları nemli bir bez ile temizleyin.

10. Devre dışı bırakma

10.1 İtme kolunun sökülmesi

DİKKAT

İtme kolunun yıkılmasından dolayı meydana gelebilen yaralanma tehlikesi!

İtme kolunun yıkılması, örneğin kullanıcıda veya başka kişilerde parmak sıkışması veya morluk gibi hafif yaralanmalara neden olabilir

- Cihazı itme kolu yıkılmayacak şekilde taşıyınız.

Şek. 13: İtme kolunun söküm işlemi (starmix 497 değil)

1. İtme kolunu (2) dikey konuma getirin.
2. Durdurma yaylarını (3) her iki taraftan içeriye doğru bastırarak, itme kolunu (2) çıkarmak için serbest bıraktırın.
3. İtme kolunu (2) eş zamanlı olarak her iki tutacak parçalarının (1) içinden çıkartın.

Şek. 14: İtme kolunun söküm işlemi

1. Gövdede bulunan ilgili ok işaretlerini tutacak parçalarındaki (2) çıkıntı ile aynı hizaya getirin.
2. Makinenin önünde, itme kolunun arasında pozisyona geçin.
3. Elinizle her iki tutacak parçalarını (1) sarın ve dikkatlice dışarıya doğru baskı uygulayın.
4. Tutacak parçalarını eş zamanlı olarak cihazın yuvalarından dışarıya çekin.

10.2 Bertaraf

- Makineyi çevreye uygun olarak bertaraf ediniz ve yerel mevzuatlara uyunuz.

starmix

ELECTROSTAR GmbH

Hans-Zinser-Str. 1-3
