Τύπος προϊόντος	Στεγνωτήρας χεριών με ζεστό αέρα
Μάρκα	Starmix
Μοντέλο	TT 1800 E
Ονομαστική ισχύς	1800 W
Ισχύς θέρμανσης	1700 W
Ισχύς κινητήρα	100 W
Παροχή αέρα	38 l/s
Διαστάσεις (Μ x Β x Υ)	270 x 161 x 330 mm
Βάρος (με στήριγμα τοίχου)	3,2 kg
Τροφοδοσία	Εντοιχισμένη πρίζα ή σταθερή σύνδεση
Προστασία	Ασφάλεια 16 A μέγ.
Ηλεκτρονικό χρονόμετρο	Διάρκεια: 32 δευτερόλεπτα (μοντέλο TT 1800 E: 4 λεπτά)
Ανιχνευτής εγγύτητας	Υπέρυθρο, χωρίς επαφή
Απόσταση ενεργοποίησης	Περίπου 15 cm (χέρια)
Διακοπή ασφαλείας	Αυτόματη μετά από 4 λεπτά εάν ο αισθητήρας είναι φραγμένος
Θερμοστάτης ασφαλείας	Ναι
Θερμική ασφάλεια	Ναι
Αντικλεπτική διάταξη	Ενσωματωμένη στην πλάκα κάλυψης
Σχάρα αναρρόφησης αέρα	Καθαρισμός με ηλεκτρική σκούπα ή βούρτσα
Εγκατάσταση	Πλάκα τοποθέτησης τοίχου (παρέχονται βύσματα και βίδες)
Περιεχόμενα συσκευασίας	Συσκευή, βύσματα, βίδες, σφιγκτήρας δικτύου, κολάρα, κλειδί ασφαλείας, κατσαβίδι, διαχύτης αρώματος
Πρότυπα	CCA, IP 23, CE

Συχνές ερωτήσεις - TT 1800 E Starmix

Πώς να εγκαταστήσετε τον στεγνωτήρα χεριών TT 1800 E;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό. Η πλάκα τοποθέτησης στερεώνεται στον τοίχο με τα παρεχόμενα βύσματα και βίδες. Στη συνέχεια, η συσκευή τοποθετείται στην πλάκα και συνδέεται σε εντοιχισμένη πρίζα ή με σταθερή σύνδεση. Μία αντικλεπτική διάταξη ασφαλίζει το σύνολο.

Ποιο είναι το συνιστώμενο ύψος εγκατάστασης;

Το ύψος εγκατάστασης πρέπει να τηρεί τις αποστάσεις ασφαλείας: τουλάχιστον 0,6 m από την άκρη μπανιέρας ή ντους και 1,2 m από τα κεφάλια ντους. Τα σχήματα A, B ή C του εγχειριδίου υποδεικνύουν τα τυπικά ύψη.

Πώς να καθαρίζετε και να συντηρείτε τη συσκευή;

Καθαρίζετε τακτικά τη σχάρα αναρρόφησης αέρα κάτω από τη συσκευή με ηλεκτρική σκούπα (επίπεδο ακροφύσιο) ή βούρτσα για να αφαιρείτε χνούδια και σκόνες. Αποσυνδέετε πάντα την τροφοδοσία πριν από τον καθαρισμό.

Ποια είναι η διάρκεια αυτόματης λειτουργίας;

Για το μοντέλο TT 1800 E, το ηλεκτρονικό χρονόμετρο είναι ρυθμισμένο στα 4 λεπτά. Η συσκευή σβήνει αυτόματα στο τέλος του κύκλου. Σε περίπτωση φραγμένου αισθητήρα, γίνεται και διακοπή ασφαλείας μετά από 4 λεπτά.

Ο στεγνωτήρας χεριών λειτουργεί χωρίς επαφή;

Ναι, η ενεργοποίηση γίνεται χωρίς επαφή μέσω ηλεκτρονικού ανιχνευτή εγγύτητας υπέρυθρων. Αρκεί να τοποθετήσετε τα χέρια κάτω από τη σχάρα σε απόσταση περίπου 15 cm για να ξεκινήσει το στέγνωμα.

Ποιες είναι οι σημαντικές προφυλάξεις ασφαλείας;

Ελέγξτε ότι η τάση αντιστοιχεί σε αυτήν του σπιτιού σας (βλ. πινακίδα). Χρησιμοποιήστε ασφάλεια 16 A μέγ. Αποσυνδέετε πάντα τη συσκευή πριν από οποιαδήποτε επέμβαση. Τηρείτε τις αποστάσεις ασφαλείας από το νερό.

Μπορώ να χρησιμοποιήσω τον διαχύτη αρώματος;

Ναι, το μοντέλο TT 1800 E είναι συμβατό με έναν παρεχόμενο διαχύτη αρώματος. Αυτός επιτρέπει τη διάχυση ενός ευχάριστου αρώματος. Η κασέτα αρώματος τοποθετείται στον διαχύτη.

Τι να κάνετε σε περίπτωση δυσλειτουργίας ή απροσδόκητης διακοπής;

Εάν η συσκευή σταματήσει μετά από 4 λεπτά (ή 10 λεπτά για TTH), ελέγξτε ότι ο αισθητήρας δεν είναι φραγμένος (π.χ. τσίχλα). Καθαρίστε τη σχάρα αναρρόφησης. Εάν το πρόβλημα επιμένει, επικοινωνήστε με εξειδικευμένο τεχνικό.

Είναι η συσκευή κατάλληλη για παιδιά;

Ναι, ο ανιχνευτής εγγύτητας διευκολύνει τη χρήση χωρίς επαφή. Για τα στεγνωτήρια μαλλιών, μια προαιρετική ρύθμιση ύψους (Starmix THH500) επιτρέπει την προσαρμογή της συσκευής στο ύψος παιδιών ή ατόμων σε αναπηρικό καροτσάκι.

Πού μπορώ να βρω ανταλλακτικά;

Το εγχειρίδιο αναφέρει μια λίστα ανταλλακτικών. Συμβουλευτείτε το εγχειρίδιο ή επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Starmix για να παραγγείλετε ανταλλακτικά όπως κινητήρα, θέρμανση ή πλάκα κάλυψης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TT 1800 E Starmix

Αποστάσεις ασφαλείας

Emniyet Aralıkları

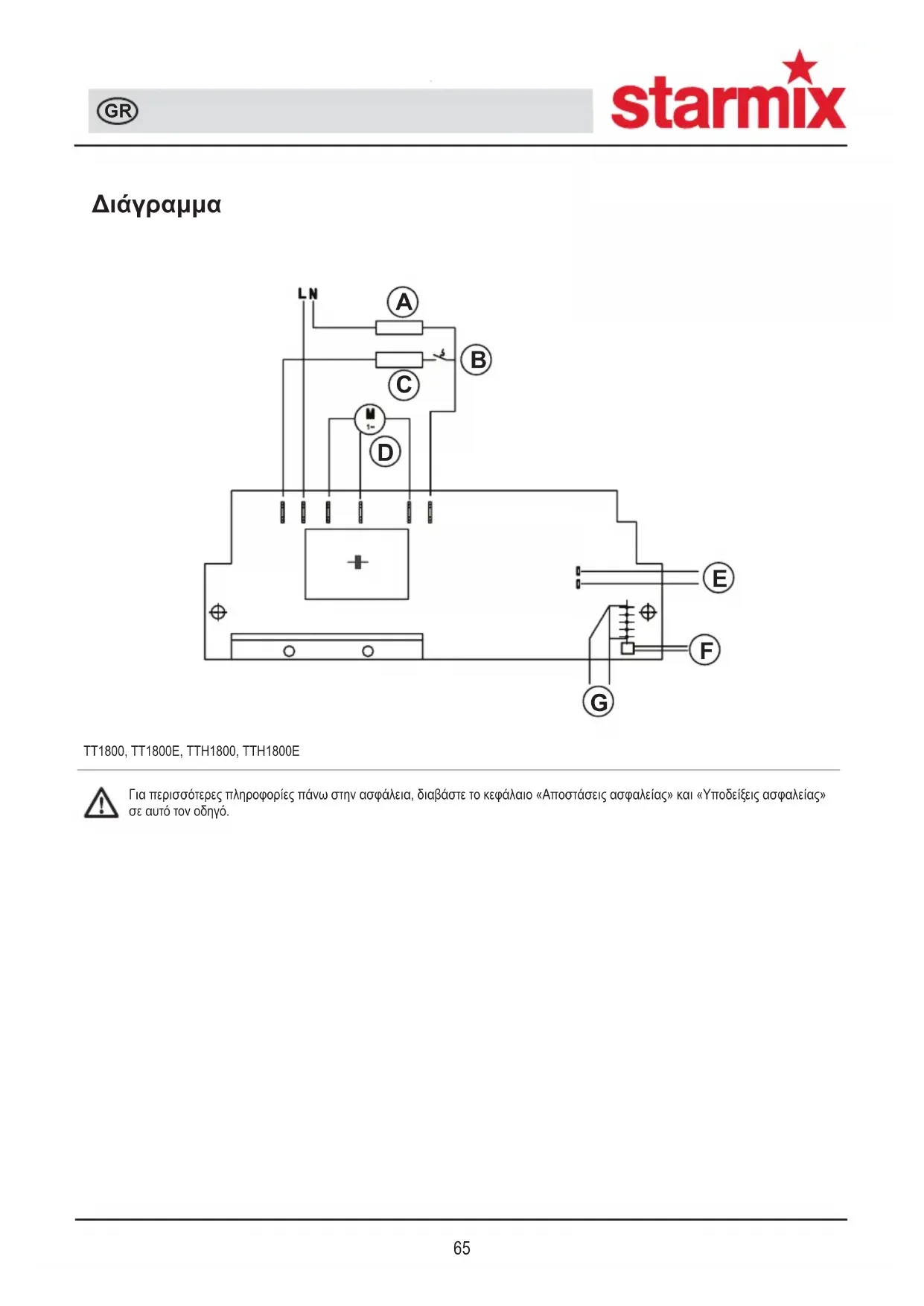

A	Θερμοασφάλεια	H	Αποσύνδεση πρόσθετη λειπουργία ενεργό οξυγόνο / σσμή	3	Κρυμμένη πρίζα	10	Γραμμή σύνδεσης/Εγκατάσταση
B	Θερμοδιακόπτης	I Ενεργό οξυγόνο - Γεννήτρια/Ανυψωτικός μαγνήτηςTT1800-ΕΟ/-ΕD		4	Σημείο αποκοπής 11 Λαβίδα δικτύου
C	Θέρμανση	X	Λουτήρας μπάνιου	5	Γραμμή συακευής	12	Οπές σταθεροποίησης
D	Κινητήρας	Y	Λουτήρας ντους	6	Σχάρα αναρρόφησηςτου αέρα	13	Παρεμβολή σσμής
E	Μικροδιακόπτης TT1800, TTH1800	Z	Κεφαλή του ντους	7	Κρυμμένο καλώδιο	14	Σχάρα διαφυγής του αέρα
F	LED TT1800E	1	Επιφάνεια περικαλύμματος/Ασφάλεια κατά της κλοπής	8	Καλώδιο για το κουδούνι
G	Ηλεκτρονική προσέγγισηTT(H)1800ΕΟ, EF, E	2	Πλάκα συναρμολόγησης/Υποστήριγμα τοίχου	9	Διέλευση γραμμών

TR

Για περισσότερες πληροφορίες πάνω στην ασφάλεια, διαβάστε το κεφάλαιο «Αποστάσεις ασφαλείας» και «Υποδείξεις ασφαλείας» σε αυτό τον οδηγό.

'Εχουμε φτιάξει αυτόν τον οδηγό έτσι ώστε να μπορείτε να μάθετε γρήγορα και ολοκληρωμένα τη καινούργια σας συσκευή.

• Παρακαλείστε να διαβάσετε προσεκτικά αυτόν τον οδηγό πριν βάλετε σε λειτουργία τη συσκευή σας. Σας δίνει σημαντικές υποδείξεις σε ό,τι αφορά την ασφάλεια, την χρήση, τη φροντίδα και μέριμνα.
• Αποκτήστε εμπιστοσύνη στη καινούργια σας συσκευή και στις διάφορες λειτουργίες της ακολουθώντας κατά γράμμα αυτόν τον οδηγό.
• Προσέξτε όλες τις υποδείξεις και τις διασαφηνίσεις, τις οποίες χρειάζεστε για τη σωστή χρήση και τον σωστό χειρισμό της συσκευής. Έτσι πετυχαίνετε στο να έχετε ετοιμότητα σε μόνιμη βάση και μεγάλη διάρκεια ζωής της συσκευής σας.
• Ειδικότερα, πρέπει να προσέξετε τις υποδείξεις που αφορούν την ασφάλεια. Αυτές σας βοηθούν να αποφύγετε τα ατυχήματα και να προστατεύσετε τη συσκευή σας από τυχόν βλάβες.
• Φυλάξτε τον οδηγό χρήσης, μπορεί αργότερα να βρείτε σε αυτόν μια χρήσιμη βοήθεια.

Η συσκευή αυτή συμμορφούται με τις ανεγνωρισμένες ρυθμίσεις της Τεχνολογίας και τις σχετικές διατάξεις ασφαλείας για ηλεκτρικές συσκευές. Ο κατασκευαστής δεν ευθύνεται για τυχόν βλάβες, οι οποίες οφείλονται σε μη τήρηση αυτών των οδηγιών ή σε εσφαλμένη χρήση της συσκευής.

Παρεχόμενος εξοπλισμός

1 στεγνωτήρας μαλλιών και χεριών
4 πείροι
4 ημικυκλικές ξυλόβιδες
1 τερματικό ηλεκτρικής τροφοδοσίας
2 autodiátrpntes φρεζάτες βίδες για πλάκα επικάλυψης
2 σφιγκτήρες λαβής καλωδίου
4 λαμαρινόβιδες σταυρού με επίπεδη κεφαλή για σφιγκτήρες λαβής καλωδίου
1 κλειδί ασφαλείας
1 κατσαβίδια (στο ΤΤ 1800 Ε)
1 πλαίσιο οσμών

Τεχνικά δεδομέναCCA IP 23 CE		Στεγνωτής χεριών θερμού αέρα Στεγνωτής μαλλιών θερμούαέρα				αέρα
		TT 1800 TT	1800E TT 1800E	Ενεργόοξυγόνο	TT 1800EOσμή	TTH1800 TTH	1800E
Ονομαστική ισχύς 1800 Watt	X X X X X X
Ισχύς θέρμανσης 1700 Watt	X X X X X X
Ισχύς κινητήρα 100 Watt X X	X X X X
Ρεύμα αέρα 38 l/s X X X X X K
Διαστάσεις συσκευής	B 270, T 161, H 330 mm
Βάρος με στήριγμα τοίχου :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Χαρακτηριστικά εξοπλισμού	Στεγνωτής χεριών θερμού αέρα				Στεγνωτής μαλλιών θερμού αέρα
	TT 1800	TT 1800E	TT 1800EΕνεργό οξυγόνο	TT 1800 EΟσμή	TTH1800	TTH1800E
Ηλεκτρονικός αμφίδρομος υρολογιακός διακόπτης: Χρόνος καθυστέρησης διακόπτη 32sec.	X
Ηλεκτρονικός. αμφίδρομος υρολογιακός διακόπτης: Χρόνος καθυστέρησης διακόπτη 4 min					X
Ηλεκτρονικός ανιχνευτής γειτνίασης		X	X	X		X
Σύνδεση καλωδίου ασφαλείας - γραμμής	X	X	X	X	X	X
Οριοθέτηση ηλεκτρονικής ασφάλειας - θερμοκρασίας	X	X	X	XX	X
Θερμοασφάλεια τήξης	X	X	X	X	X	X
Αποσύνδεση ασφαλείας αισθητήρα		X	X (4min)	X (4min)		X (10min)
Ολοκληρωμένη βάση συναρμολόγησης	X	X	X	X	X	X
Ασφάλεια κατά της κλοπής μέσω πλάκας επίστρωσης	X	X	X	XX	X
Σχάρα διείσδυσης του αέρα με δυνατότητα αναρρόφησης	X	X	X	XX	X
Ενεργό οξυγόνο
Φυσίγγιο διανεμητή οσμών				X
Φωτισμός LED		X	X	X

Οδηγός συναρμολόγησης

Η συναρμολόγηση πρέπει να ανατεθεί σε ειδικό, ούτως ώστε να εξασφαλιστεί, ότι η σύνδεση της συσκευής θα γίνει σύμφωνα με τους κανονισμούς ασφαλείας. Σε δωμάτια εξοπλισμένα με ντους και λουτήρα μπάνιου μπορεί η συσκευή να μη τοποθετηθεί εντός των καθορισθεισών διατάξεων-νΔΕ για τις περιοχές ασφαλείας (0,6 m προς το ντους αντίστοιχα στο τοίχο του λουτήρα του μπάνιου και 1,2 m προς τη κεφαλή του ντους).

Σειρά συναρμολόγησης

Η έννοια της συναρμολόγησης με ένα φιλικό σέρβις

Το σύστημα συναρμολόγησης ΤΤ1800 επιτρέπει μια εύκολη, φιλική από την πλευρά του σέρβις τοποθέτηση στον τοίχο της συσκευής δίχως να ανοιχτεί. Πρακτικά, χωρίσαμε τη συσκευή σε δύο συνιστώσες: Ο εγκαταστάτης τοποθετεί μια πρίζα (ή κάνει μια σταθερή σύνδεση), βιδώνει την πλάκα συναρμολόγησης, βγάζει την έτοιμη για λειτουργία συσκευή, περνάει το καλώδιο της γραμμής (ή το συνδέει σταθερά) βιδώνει τον μηχανισμό ασφαλείας κατά της κλοπής – όλα έτοιμα! Ευκολότερα δεν γίνεται.

1. H (δεν βιδώνεται σταθερά) πλάκα επίστρωσης [1] σύρεται κάτω από τη συσκευή. Η παρεμβαλλόμενη στη πίσω πλευρά της συσκευής πλάκα συναρμολόγησης [2] σύρεται παρόμοια προς τα κάτω.
2. Αφού καθοριστεί ο τόπος τοποθέτησης, σημειώνονται οι 4 οπές σταθεροποίησης [12] με τη πλάκα συναρμολόγησης [2] σαν πατρόν, ανοϊγονται οι σπές (8 mm ∅), μπαίνουν οι όπες και σταθεροποιείται η πλάκα συναρμολόγησης με τις προσκείμενες στο Α ημικυκλικές ξυλόβιδες Συνιστούμε τη τοποθέτηση σε ένα ύψος που αντιστοιχεί στα Abb. Α, Β ή C. Μια γερή στερέωση πάνω σε ένα συμπαγή τοίχο πρέπει να είναι εγγυημένη.
3. Οι 5 τρόποι σύνδεσης που περιγράφονται κατωτέρω είναι δυνατοί.
   a) Τοποθέτηση πάνω από εγκατεστημένη καλυμμένη πρίζα. Το ανώτερο τμήμα της πλάκας επίστρωσης [1] δεν πρόκειται να χρειαστεί. Άφαιρέστε το κόβοντας το στο σημείο αποκοπής [4]. Αφού στερεώσετε την πλάκα συναρμολόγησης [2] αντιστ. με το Abb. Β τραβήξτε από πάνω τη συσκευή, βάλτε τον ρευματολήπτη στην πρίζα [3] και μετακινήστε τη συσκευή προς τα κάτω. Σταθεροποιείστε την πλάκα επίστρωσης με τις 2 προσκείμενες κατακόρυφες μεταλλικές βίδες.
   b) Κρυμμένη καλωδίωση Σύνδεση πάνω από μια (αντί της πρίζας) από τον τοίχο ερχόμενη κρυμμένη καλωδίωση [7]. Την πλάκα συναρμολόγησης [2] αντιστ. Abb. C πάνω στον τοίχο σταθεροποιείστε. Τραβήξτε την πλάκα επίστρωσης από κάτω από την πλάκα συναρμολόγησης και επί πλέον οδηγήστε την γραμμή που έρχεται από τον τοίχο μέσα στην πλάκα επίστρωσης μέσω του ανοίγματος. Βάλτε μέσα τις προσκείμενες λαβίδες δικτύου [11]. Κόψτε τον ρευματολήπτη στη γραμμή σύνδεσης [5] της συσκευής, βγάλτε το περίβλημα του καλωδίου της γραμμής, απομονώστε και τους πλισάρετε τους συνεκτικούς δακτυλίους. Συνδέστε αμφότερες τις γραμμές σύμφωνα με το Abb. C. Προσέξτε τη σωστή σύνδεση από το L (καφέ) και N (μπλε). Ασφαλίστε τη σύνδεση της γραμμής της συσκευής με το προσκείμενο καλώδιο για το κουδούνι [8]. Σπρώξτε τη συσκευή τελείως κάτω από τη πλάκα επίστρωσης και βιδώστε τις 2 προσκείμενες κατακόρυφες μεταλλικές βίδες .

c) Κρυμμένη καλωδίωση από πάνω.
Επιπλέον την από τη πίσω πλευρά τη συσκευής, πάνω από το μέσο, προβλεπόμενη πραγματοποίηση της καλωδίωσης διακόψτε. Αφού στερεώσετε την πλάκα συναρμολόγησης [2] αντιστ. με το Abb. ζ οδηγήστε τη κρυμμένη καλωδίωση προς τα κάτω και μέσω της οπής κάτω από την πλάκα επίστρωσης [1]. Η περαιτέρω σύνδεση επιτυγχάνεται όπως περιγράφεται κάτω από το Β, παράγραφος 2.
d) Κρυμμένη καλωδίωση από κάτω.
Επιπλέον την στην πλάκα επίστρωσης [1] κάτω από το μέσο, προβλεπόμενη πραγματοποίηση της καλωδίωσης [9] διακόψτε. Μετά τη σταθεροποίηση της πλάκας συναρμολόγησης [2] αντιστ. με το Abb. C την κρυμμένη καλωδίωση μέσω του ανοίγματος μέσα στην πλάκα επίστρωσης οδηγήστε. Η περαιτέρω σύνδεση επιτυγχάνεται όπως περιγράφεται κάτω από το Β, παράγραφος 2.
e) Γραμμή σύνδεσης με ρευματολήπτη
Συνδέστε σε μια από τις κοντινά ευρισκόμενες πρίζες με μια ευλύγιστη γραμμή σύνδεσης με βύσμα. Επιπλέον την στην πλάκα επίστρωσης [1] κάτω από το μέσο, προβλεπόμενη πραγματοποίηση της καλωδίωσης [9] διακόψτε. Τραβήξτε την πλάκα επίστρωσης από κάτω στην πλάκα συναρμολόγησης. Βάλτε μέσα τις προσκείμενες λαβίδες δικτύου [11]. Κόψτε τον ρευματολήπτη στη γραμμή σύνδεσης [5] της συσκευής, βγάλτε το περίβλημα του καλωδίου της γραμμής, απομονώστε και τους πλισάρετε τους συνεκτικούς δακτυλίους. Τακτοποιήστε τη γραμμή σύνδεσης με το βύσμα κατά τον ίδιο τρόπο και οδηγήστε τη στην πλάκα επίστρωσης μέσω του ανοίγματος. Συνδέστε αμφότερες τις γραμμές σύμφωνα με το Abb. C. και ασφαλίστε με τα προσκείμενα καλώδια για το κουδούνι [8]. Σπρώξτε τη συσκευή τελείως κάτω από τη πλάκα επίστρωσης και βιδώστε τις 2 προσκείμενες κατακόρυφες μεταλλικές βίδες.

Οι συσκευές είναι τώρα έτοιμες για χρήση.

Δυνατότητες των διακοπτών

Οι συσκευές TT 1800 και TTH 1800 λειτουργούν με αμφίδρομους ηλεκτρονικούς διακόπτες. Ο χρόνος καθυστέρησης διακόπτη για την TT 1800 είναι 32 sec ενώ για την TTH 1800 4 min.

Οι διακόπτες ανάβουν αυτόματα.

TT 1800 E, TTH 1800 E Ενεργό οξυγόνο / Οσμή, TTH1800 E

Οι διακόπτες ανάβουν απρόσκοπτα μέσω ενός ηλεκτρονικά τροφοδοτούμενου συστήματος υπερύθρων

Η απόσταση διακόπτη (Απόσταση ανάμεσα στη κάτω άκρη της συσκευής και τα χέρια σε σχέση με το κεφάλι) ανέρχεται σε περίπου 15 cm για την ΤΤ 1800 και σε περίπου 40 cm για την ΤΤΗ 1800 Ε. Η ευαισθησία διακόπτη μπορεί να αλλαχθεί από ειδικό.

Αποσύνδεση ασφαλείας αισθητήρα

TT 1800 E, TTH 1800 E

Τα ενσωματωμένα ηλεκτρονικά παρεμποδίζουν τη διατήρηση της ασφάλειας σε περίπτωση παραβίασης του ανιχνευτή γειτνίασης υπερύθρων, π.χ. επικόλληση μαστίχας - πράξεις βανδαλισμού.

Τα μοντέλα ΤΤ 1800 Ε αποσυνδέονται τότε μετά από 4 min. και τα μοντέλα ΤΤΗ 1800 Ε μετά από 10 min. Απομονώνοντας τη πηγή παρενόχλησης, οι στεγνωτές είναι και πάλι λειτουργήσιμοι.

Ρύθμιση του ύψους για τον στεγνωτή μαλλιών Starmix

Η όμορφα σχηματισμένη και ανθεκτική, υψηλή διευθέτηση των Starmix THH500 / TTHH1800, αριθμός παραγγελίας 19 07 09, δίνει τη δυνατότητα, στον στεγνωτήρα μαλλιών να προσαρμόζεται απεριόριστα και σε προσωπική βάση στο μέγεθος του σώματος. Με αυτόν τον τρόπο διευκολύνεται σημαντικά η χρήση του στεγνωτήρα μαλλιών από τα παιδιά και τα άτομα που χρησιμοποιούν αναπηρικό καροτσάκι. Εναλλακτικά με τη ρύθμιση του ήχου μπορείτε επίσης δύο στεγνωτές σε μια διαφορά ύψους από 40 cm να συναρμολογήσετε (Μέγιστη εμβέλεια του ηλεκτρονικά τροφοδοτούμενου διακόπτη υπερήχων 40 cm).

Καθαρισμός και μέριμνα

Παράκληση να χρησιμοποιείτε απορροφητικό σκουπάκι για να καθαρίσετε τη σχάρα αναρρόφησης του αέρα [6] στη κάτω πλευρά της συσκευής από χνούδια και σκόνες. Απομακρύνατε τις προσκολλημένες ακαθαρσίες με τη βούρτσα.

Υποδείξεις ασφαλείας

• Βεβαιωθείτε πριν από τη σύνδεση της συσκευής, αν η τάση, η οποία αναφέρεται στο πινακίδιο αναγνώρισης του προϊόντος, αντιστοιχεί στην παροχή της οικίας σας. Θα βρείτε το πινακίδιο του προϊόντος στη κάτω πλευρά του περικαλύμματος.
• Ασφαλίστε τη συσκευή με μια ασφάλεια, το πολύ 16 Α.
• Παρακαλείστε να λάβετε υπόψη σας, ότι ο χειρισμός των ηλεκτρικών συσκευών από άτομα που δεν έχουν τη σχετική εμπειρία ελλοχεύει κινδύνους, οι οποίοι πιθανόν να μην μπορούν να γίνουν αντιληπτοί από τα παιδιά
• Δώστε επίσης αυτές τις οδηγίες χρήσης σε άλλους χρήστες της συσκευής, ούτως ώστε και αυτοί επίσης να μπορούν να πληροφορηθούν πάνω σε όλες τις λειτουργίες και υποδείξεις
• Κάντε αρχικά τις συνδέσεις πριν από κάθε επέμβαση και καθαρισμό έτσι ώστε οι γραμμές του δικτύου να είναι ελεύθερες τάση!
