Produkttyp	Varmluftstork
Märke	Starmix
Modell	TT 1800 E
Märkeffekt	1800 W
Värmeeffekt	1700 W
Motoreffekt	100 W
Luftflöde	38 l/s
Mått (L x D x H)	270 x 161 x 330 mm
Vikt (med väggfäste)	3,2 kg
Strömförsörjning	Inbyggt uttag eller fast anslutning
Skydd	Säkring 16 A max.
Elektronisk timer	Tid: 32 sekunder (modell TT 1800 E: 4 minuter)
Närhetssensor	Infraröd, beröringsfri
Brytningsavstånd	Cirka 15 cm (händer)
Säkerhetsavstängning	Automatisk efter 4 minuter om sensorn är blockerad
Säkerhetstermostat	Ja
Termisk säkring	Ja
Stöldskydd	Inbyggd i täckplattan
Luftinsugningsgaller	Rengöring med dammsugare eller borste
Installation	Väggmonteringsplatta (medföljande plugg och skruvar)
Förpackningens innehåll	Apparat, plugg, skruvar, nätklämma, klämmor, säkerhetsnyckel, skruvmejsel, doftdiffusor
Standarder	CCA, IP 23, CE

Vanliga frågor - TT 1800 E Starmix

Hur installerar man handtorken TT 1800 E?

Installationen ska utföras av en specialisttekniker. Monteringsplattan fästs på väggen med medföljande plugg och skruvar. Apparaten glids sedan på plattan och ansluts till ett inbyggt uttag eller fast anslutning. Ett stöldskydd säkrar enheten.

Vilken monteringshöjd rekommenderas?

Monteringshöjden måste följa säkerhetsavstånden: minst 0,6 m från kanten av ett badkar eller dusch och 1,2 m från duschmunstycken. Figurerna A, B eller C i manualen visar standardhöjderna.

Hur rengör och underhåller man apparaten?

Rengör regelbundet luftinsugningsgallret under apparaten med en dammsugare (platt munstycke) eller en borste för att ta bort ludd och damm. Koppla alltid bort strömmen före rengöring.

Vad är den automatiska drifttiden?

För modell TT 1800 E är den elektroniska timern inställd på 4 minuter. Apparaten stängs automatiskt av i slutet av cykeln. Om sensorn blockeras sker en säkerhetsavstängning efter 4 minuter.

Fungerar handtorken beröringsfritt?

Ja, starten sker beröringsfritt via en elektronisk infraröd närhetssensor. Det räcker med att placera händerna under gallret på cirka 15 cm avstånd för att starta torkningen.

Vilka viktiga säkerhetsåtgärder finns?

Kontrollera att spänningen motsvarar din bostads (se typskylten). Använd en säkring på 16 A max. Koppla alltid bort apparaten före ingrepp. Följ säkerhetsavstånden till vatten.

Kan jag använda doftdiffusorn?

Ja, modell TT 1800 E är kompatibel med en medföljande doftdiffusor. Denna sprider en behaglig doft. Doftpatronen placeras i diffusorn.

Vad gör man vid funktionsstörning eller oväntad avstängning?

Om apparaten stannar efter 4 minuter (eller 10 min för TTH), kontrollera att sensorn inte är blockerad (t.ex. tuggummi). Rengör luftinsugningsgallret. Om problemet kvarstår, kontakta en specialisttekniker.

Är apparaten lämplig för barn?

Ja, närhetssensorn underlättar beröringsfri användning. För hårtorkar möjliggör en valfri höjdinställning (Starmix THH500) att anpassa apparaten till barns eller rullstolsburnas höjd.

Var hittar jag reservdelar?

Bruksanvisningen innehåller en lista över reservdelar. Se manualen eller kontakta Starmix kundtjänst för att beställa delar som motor, värmeelement eller täckplatta.

BRUKSANVISNING TT 1800 E Starmix

A	Termosäkring	H	Franslagning extrafunktion aktiv syre / doft	3	Vägguttag för infälld montering	10	Anslutningsledning/installation
B	Termoströmställare	I	Aktiv syregenerator / lyftmagnet TT1800-EO/-ED	4	Avsett brottställe	11	Kopplingsplint
C	Värme	X	badkar	5	Anslutningsledning till apparaten	12	Bornhåll för montering
D	Motor Y duschkar		6 Luftintagsgaller	13 Dofthylla
E	Mikroströmställare TT1800, TTH1800	Z	duschspridare	7	Infälld ledning	14	Luftutloppsgaller
F	Lysdiod TT1800E	1	Husyta / stöldskydd	8	Dragavlastningsklämmor
G	Sensorelektronik TT(H)1800EO, EF, E	2	Monteringsplatta / väggfäste	9	Ledningsgenomföring

N

A	Termosikring	H	Utkobling av tilleggsfunksjon Active Oxygen / Duft	3	Innfelt Stikkontakt	10	Tilkoblingsledning/Installasjon
B	Termobryter	I	Aktiv surstoff - generator / Løftemagnet TT1800-EO/-ED	4	Bruddsikringspunkt	11	Nettklemme
C	Varme	X	Badekar	5	Tilkoblingsledning Apparat	12	Innfestingsboringer
D	Motor	Y	Dusjkar	6	Luft-Innsugsgitter	13	Duftenhet
E	Mikrobryter TT1800, TTH1800	Z	Dusjhode	7	innfelt ledning	14	Luftutløpsgitter
F	LED TT1800E	1	Kabinettflate/Tyverisikring	8	Strekkavlastningsbøy
G	Tilnærmelseselektronikk TT(H)1800EO, EF, E	2	Monteringsplate/Veggholder	9	lelednings-gjennomføring

FIN

För ytterligare information om säkerhet ber vi er läsa avsnitten Säkerhetsavständ och Säkerhetsanvisningar i denna handledning

Vi har sammanställt denna bruksanvisning för att ni ska kunna få en snabb och omfattande presentation av er nya apparat.

• Läs noga igenom denna handledning innan apparaten tas i bruk. Här finns viktiga upplysningar om säkerhet, användning, skötsel och kassering.
• Bekanta er med er nya apparat och dess olika funktioner i den ordning som denna bruksanvisning följer.
• Observera alla anvisningar och förklaringar som visar den riktiga användningen och behandlingen. Då har ni alltid en insatsberedskap och kan uppnå en lång livslängd för apparaten.
• Speciellt säkerhetsanvisningarna måste uppmärksammas. De förhindrar olyckor och skador på apparaten.
• Förvara bruksanvisningen på en säker plats, den kan vara till stor nytta även senare.

Denna apparat uppfyller de erkända teknikbestämmelserna och de tillämpliga säkerhetsbestämmelserna för elektriska apparater. Tillverkaren kan inte hållas ansvarig för eventuella skador som uppstår vid ej ändamålsenligt bruk eller annan felaktig användning.

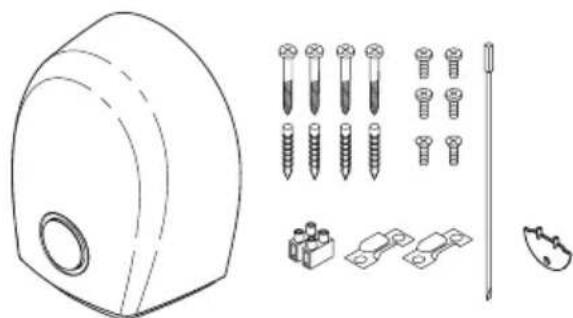

Leveransomfattning

1 Hår- resp. Handtork
4 Plugg
4 Träskruvar med runt huvud
1 Kopplingsplint
2 Sänkplåtskruvar för täckplatta
2 Dragavlastningsklämmor
4 Linsplåtskruvar för dragavlastningsklämmor
1Säkerhetsnyckel
1 Skruvmejsel (för TT 1800 E)
1 Dothylla

Tillbehör för olika modeller	Varmluftshandtork				Varmluftshårtork
	TT 1800	TT 1800E	TT 1800 E Aktiv syre	TT 1800 E doft	TTH1800	TTH1800E
Elektroniskt kopplingsur: strömställarens löptid 32 sek.	X
Elektroniskt kopplingsur: strömställarens löptid 4 min.					X
Elektronisk sensorströmställare		X	X	X		X
Säkerhets- stickkontakt -anslutning	X	X	X	X	X	X
Säkerhets- temperaturbegränsare	X	X	X	X	X	X
Termo-smältsäkring	X	X	X	X	X	X
Sensor-säkerhetsurkoppling		X	X (4min)	X (4min)		X (10min)
Integrerad monteringsplatta	X	X	X	X	X	X
Stöldskydd i form av täckplåt	X	X	X	X	X	X
Dammsugningsbart luftintagningsgaller	X	X	X	X	X	X
Aktiv - syre
Doftgivarpatron				X
Lysdiodbelysning		X	X	X

Monteringsanvisning

Låt endast en fackman utföra monteringen, så att apparaten garanterat ansluts enligt säkerhetsföreskrifterna. I rum med duschar och badkar får inte apparaten monteras innanför säkerhetsområdet som anges i föreskrifterna från VDE (Tyska elektroteknikers förbund), nämligen 0,6 m till dusch-respektive badkarskanten och 1,2 m till duschspridare.

Monteringsordning

Det servicevänliga monteringskonceptet

Monteringssystemet för TT1800 möjliggör en enkel, servicevänlig väggmontering utan att apparaten måste öppnas. Praktiskt har vi delat upp apparaten i två komponenter: Installatören sätter dit ett vägguttag (eller en fast anslutning), skruvar dit monteringsplattan, skjuter på den driftsfärdiga apparaten, stoppar in stickkontakten (eller ansluter), skruvar fast stöldskyddet – färdigt. Enklare kan det inte bli!

1. Dra ut (den ej fastskruvade) täckplåten [1] nedåt från apparaten. Dra även ut monteringsplattan [2] som är inskjuten på apparatens baksida nedåt.
2. Efter att ha bestämt platsen för de 4 borrhålen för montering [12] och markerat dem med monteringsplattan [2] som mall, borrar man (8 mm ∅), sätter dit plugg och sätter fast monteringsplattan med de A bifogade träskruvarna med runt huvud. Vi rekommenderar montering på en höjd motsvarande bild A, B eller C. En stadig fastsättning på en massiv vägg måste säkerställas.
3. De 5 nedanstående beskrivna anslutningssätten är möjliga.
   a) Montering över installerat infällt vägguttag. Den övre delen av täckplåten [1] behövs inte. Bryt av den på avsett brottställe [4]. Efter fastsättning av monteringsplattan [2] enligt bild B skjuter man på apparaten uppifrån på monteringsplattan, stoppar in kontakten i vägguttaget [3] och skjuter ned apparaten så långt nedåt som det går. Fäst täckplåten med de 2 bifogade sänkplåtskruvarna.
   b) Infälld ledning. Anslutning över en (istället för vägguttag) infälld ledning [7] som kommer ut ur väggen. Sätt fast monteringsplattan [2] på väggen enligt bild C. Skjut upp täckplåten underifrån i monteringsplattan och för därvid igenom ledningen som kommer ut ur väggen genom öppningen i täckplåten. Sätt dit medföljande kopplingsplint [11]. Skär av kontakten, skala av och avisolera ledningen och kläm fast ledarändhylsan på anslutningsledningen [5] till apparaten. Anslut båda ledningarna enligt bild C. Se till att anslutningarna L (brun) och N (blå) blir korrekta. Säkra apparatens anslutningsledning med den bifogade dragavlastningsklämman [8]. Skjut ned apparaten så långt det går på täckplattan och skruva fast med de 2 bifogade sänkplåtskruvarna.
   c) Utanpåliggande ledning uppifrån. Bryt av den för detta avsedda ledningsgenomföringen på apparatens baksida uppe på mitten. Efter att monteringsplattan [2] fästs enligt bild C för man den utanpåliggande ledningen på monteringsplattan nedåt under täckplåten [1] och genom öppningen. Den fortsatta anslutningen utförs enligt beskrivningen i B, andra stycket.
   d) Utanpåliggande ledning nedifrån. Bryt av den för detta avsedda ledningsgenomföringen [9] på

täckplåten [1] nere på mitten. Efter att monteringsplattan [2] fästs enligt bild C för man den utanpåliggande ledningen genom öppningen i täckplåten. Den fortsatta anslutningen utförs enligt beskrivningen i B, andra stycket.

e) Anslutningsledning med stickkontakt.

Anslutning i ett nära befintligt vägguttag med en böjlig anslutningsledning med stickkontakt. Bryt av den för detta avsedda ledningsgenomföringen [9] på täckplåten [1] nere på mitten. Skjut täckplåten nedifrån på monteringsplattan. Sätt dit medföljande kopplingsplint [11]. Skär av kontakten, skala av och avisolera ledningen och kläm fast ledarändhylsan på anslutningsledningen [5] till apparaten. Konfektionera anslutningsledningen med stickkontakt på samma sätt och för den genom öppningen i täckplåten. Anslut bägge ledningarna enligt bild C och säkra med bifogade dragavlastningsklämmor [8]. Skjut ned apparaten så långt det går på täckplattan och skruva fast med de 2 bifogade sänkplåtskruvarna.

Apparaten är nu färdig att tas i drift.

Kopplingsmöjligheter

På TT 1800 och TTH 1800 kan man aktivera det elektroniska kopplingsuret. Strömställarens löptid är 32 sek hos TT 1800 och 4 min hos TT 1800 E.

Apparaten slår ifrån automatiskt.

TT 1800 E, TTH 1800 E Aktiv syre / doft, TTH1800 E

Apparaten kopplas på utan beröring genom infraröd sensorelektronik.

Sensoravståndet (avståndet mellan apparatens underkant och händerna resp. huvudet) är ca. 15 cm hos TT 1800 och ca. 40 cm hos TTH 1800 E. Sensorkänsligheten kan ändras av en fackman.

Sensor-säkerhetsurkoppling

TT 1800 E, TTH 1800 E

Den inbyggda elektroniken förhindrar att apparaten står på för länge genom t.ex. övertäckning av den infraröda sensorn med tuggummi eller liknande.

TT 1800 E-modellen stänger av sig efter 4 minuter och TTH 1800 E-modellen stänger av sig efter 10 minuter. Efter avlägsnande av störningskällan är torken redo att användas igen.

Höjdinställning för Starmix hårtork

Den formsköna robusta Starmix höjdinställning THH500 / TTHH1800 beställningsnr. 19 07 09 gör det möjligt att ställa in hårtorken steglöst och individuellt för olika huvudstorlekar. Detta underlättar hårtorkningen särskilt för barn och rullstolsbundna. Som alternativ till höjdinställning kan man också montera två hårtorkar med en höjskillnad på 40 cm (räckvidden för den elektroniska infraröda sensorn max 40 cm).

Rengöring och underhåll

Dammsug efter behov luftintagsgallret [6] på apparatens undersida där ludd och damm kan fastna. Ta bort smuts som fastnat i gallret med en borste.

• Kontrollera innan du ansluter apparaten att den på typskylten angivna spänningen stämmer överens med er servislednings spänning. Typskylten sitter på apparatens undersida.
• Använd max 16 A säkringar till apparaten.
• Tänk på att vid oaktsamt handhavande av elektriska apparater kan det uppstå faror som barn möjligtvis inte kan känna till.
• Den här bruksanvisningen ska alltid följa med apparaten om den byter användare, så att den nya användaren kan få information om alla funktioner och upplysningar.
• Se till att apparaten av princip alltid är spänningsfri vid alla ingrepp och vid rengöring!

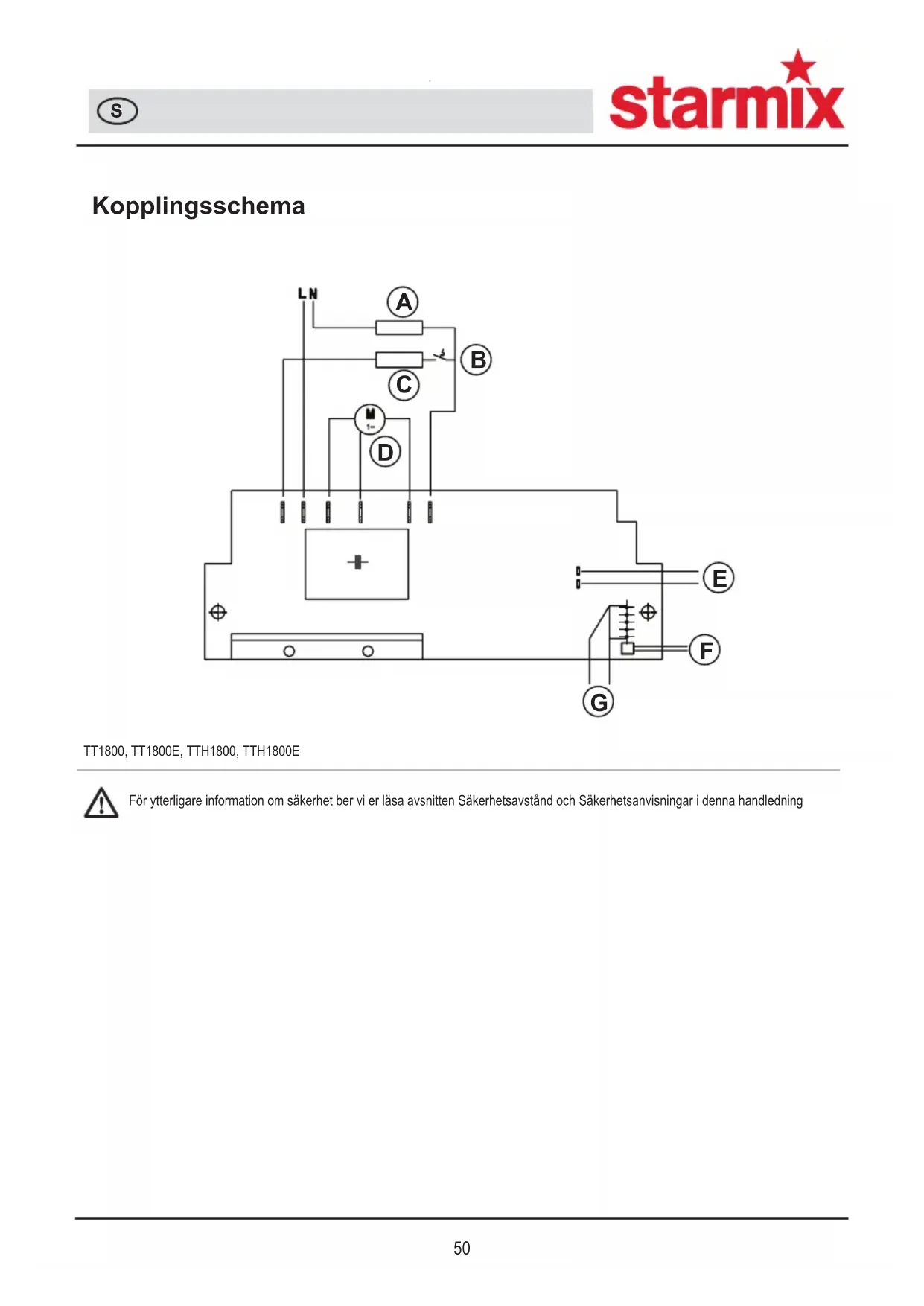

Koblingsskjema
