BRUKSANVISNING T 500 Starmix

Monterings- och
bruksanvisning
Sidan 35-38

Monterings- och
bruksanvisning
Sidan 32-34

Ledningen sikres med den vedlagte aflastningsbojle 8.

Apparatet kores helt i bund. Bundstykket monteres og skrues fast.

Myntautomat med tidur MZS 4

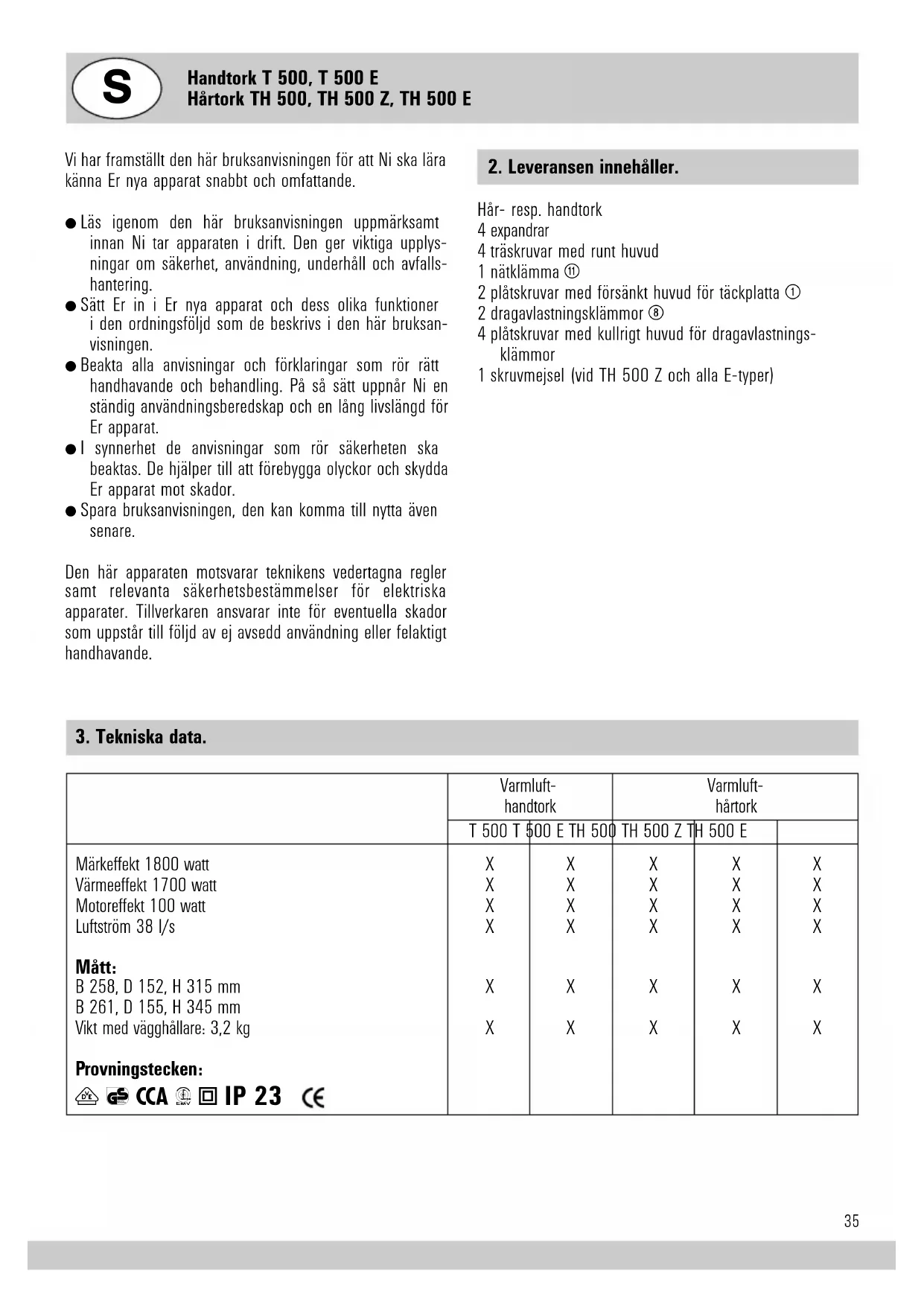

Vi har framställt den har bruksanvisingen for att Ni skä lara kännä Er nya apparat snabbt och omfattande.

• Lasigenom den har bruksanvisingen uppmarksamt innan Ni tar apparaten i drift. Den ger viktiga uppliesninger om sakerhet, anvandning, underhall och avfallshantering.
  Satt Er in i Ernya apparat och dess oika Funktioner i den ordningsfoljd som de beskrivs i den har bruksanvisningen.
• Beakta alla anvisningar och forklaringar som rör rätt handhavande och behandling. På sä satt uppnär Ni en ständig användningsberedskap och en lang livslängd für Er apparat.
  I synnerhet de anvisningar som ror sakerheten ska beaktas. De hjälper till att forebygga olyckor och skydda Er apparat mot skador.
• Spara bruksanvisningen, den kan komma till nytta även senare.

Den har apparaten motsvarar teknikens vedertagna regler somt relevanta sakerhetsbestammelser for elektriska apparater. Tillverkaren ansvarar inte for eventuella skador som uppSTAR till foljd av ej avsedd anvandning eller felaktigt handhavande.

2. Leveransen innehaller.

Här- resp. handtork

4 expandar
4 träskruvar med runt huvud

1 nätklämma ⑩
2 platskruvar med forsankt huvud for tackplatta ①
2 dragavlastningsklammor ⑧
4 platskruvar med kullrigt huvud for dragavlastningsklammor

1 skruvmejsel (vid TH 500 Z och alla E-typer)

1. Tekniska data.

	Varmluft-handtork		Varmluft-härtork
	T 500 T $00 E TH 500		TH 500 Z TH 500 E
Märkeffekt 1800 watt	X	X	X	X	X
Värmeeffekt 1700 watt	X	X	X	X	X
Motoreffekt 100 watt	X	X	X	X	X
Luftström 38 l/s	X	X	X	X	X
Mätt:
B 258, D 152, H 315 mm	X	X	X	X	X
B 261, D 155, H 345 mm
Vikt med vögghällare: 3,2 kg	X	X	X	X	X
Provningstecken:

Urustning:	T 500 T $500 E TH 500 TH 500 Z TH 500 E
elektronisk kortvägstimer	X
timerns gängtid 32 sek.
elektronisk kortvägstimer		X
timerns gängtid ca. 4 min.
elektronisk IR-detektor		X
utan kopplingsanordning (drives t. ex. med myntimer MZS 4)		X
säkerhets-nätkontakt-anslutning	X	X
säkerhettemperaturbegränsare	X	X
sensor-säkerhetsfränkoppling		X
termo-smältsäkring	X	X
integrerad monteringsplatta	X	X
stöldsäkring genom täckplatta	X	X
avsugbart luftinloppsgaller	X	X

4. Monteringsanvisning.

Monteringen sca utforas av en fackman, sa att det sakerstalls att apparaten ansluts under beaktande av sakerhetsforeskrifterna. I rum med duschar och badkar far apparaten inte monteras inom de sakerhetsavstand som foreskrvs i VDE-foreskrifterna (0,6 m till dusch-resp. badkarskanten och 1,2 m till duschspridare). I den elektriska installationen maste en brytare med en kontaktoppning ≥ 3 mm finnas, som frankopplar apparaten allpoligt.

5. Ordningsfoljd vid monteringen.

Det servicevänlga monteringskonceptet

T500-monteringssystemet möllgör en enkel, servicevänlig vaggmontering, utan att apparaten behöver öppnas. Vi har praktiskt delat in apparaten i tvåkomponenter: Installatoren sätter ett uttag (eller en fast anslutning), skruvar fast monteringsplattan, skjuter på den driftklara apparaten, sätter i natstickkontakten (eller ansluter), skruvar på stöldsäkringen - klart. Enklare gär det inte!

1. Dra ur (den inte fastskruvade) tackplattan ① ur apparaten nedat. Dra likasa ur den monteringsplatta som ar inskjuten på apparatens baksida ② nedat.

2. After bestämning av monteringsplatsen, rita in de 4 fastsättningshålen ⑫ med monteringsplattan ② som schablon, borra (8mm) .Satt i expandrarna och fasp monteringsplattan med de 4 medfoljande traskruvarna med runt huvud.Vi reckmenderar montering pa en hojd motsvarande bild A,B erler C.En solid fastsättning pa en massiv vagg maste vara sakerstalld.

3. De 5 nedan beskrivna anslutningssätten ar möjliga.

3.1 Montering via installerat infaltvagguttag

Tackplattans ① övre del behövs inte. Bryt av den på det avsedda brottstället ④. Efter att monteringsplattan ② har fästs motvarsande bild B skjuter Ni på apparaten på monteringsplattan uppifrän, sticker i kontakten i uttaget ③ och skjuter ned apparaten helt.

Fäst tackplattan med de medfoljande platskruvarna med forsankt huvud.

3.2 Infälld ledning

Anslutning via en (istallet for uttaget) ur vaggen komande infalld ledning ⑦ .Fast monteringsplattan ② pa vaggen motvarsande bild C.

Skjut in tackplattan i monteringsplattan nerifran och dra samtidigt den ur vagggen komande ledningen genom oppninger i tackplattan.

Satt i medfoljande natklamma ⑩. Skar av stick-

kontakten vid apparatens anslutningsledning ⑤ , skala av och avisolera ledningen och klam fast ledarandhylsorna. Anslut bada ledningarna motsvarande bild C. Ge akt pa ratt anslutning av L (brun) och N (bla). Sakra apparatens anslutningsledning med medfoljande dragavlastningsklamma ⑧

Skjut ned apparaten helt på tackplattan och skruva i de 2 medfoljande platskruvarna med forsankt hvud.

3.3 Utvändig ledning uppifran

Bryt harfor ut den ledningsgenomforing som finns uppe i mitten pa apparatens baksida. Efter fastsattning av monteringsplattan ② motsvarande bild C drar man ner den utvändiga ledningen pa monteringsplattan under tackplattan ① och genom oppingen.

Resten av anslutningen gors som under 3.2, 2:a stycket.

3.4 Utvändig ledning nerifran

Bryt härfor ut den ledningsgenomföring ⑨ som finns nere i mitten på tackplattan ①. Efter fastsättning av monteringsplattan ② motsvarande bild C drar man den utvändiga ledningen genom öppningen i tackplattan.

Resten av anslutningen gors som under 3.2, 2:a stycket.

3.5 Anslutningsledning med stickkontakt

Anslutting till ett uttag i narheten med en flexibel anslutningsledning med stickkontakt.

Bryt härfor ut den ledningsgenomföring ⑨ som finns nere i mitten på täckplattan ①. Skjut in täckplattan i monteringsplattan nerifran. Sätt i medfoljande natklämma ⑩. Skär av kontakten vid apparatens anslutningsledning ⑤, skala av och avisolera ledningen och kläm fast ledarändhylsorna. Konfektionera anslutningsledningen med stickkontakten på samma sätt och for in den genom öppningen i täckplattan. Anslut båda ledin-garna motsvarande bild C och sakra dem med medfoljande dragavlastningsklammor ⑧.

Skjut ned apparaten på tackplattan helt och skruva i de 2 medfoljande platskruvarna med forsankt huvud.

Apparaterna ar nu driftklara.

6. Kopplingsmöljigheter.

T 500, TH 500 Z

Startas genom att trycka på knappen. Gangtid for T 500 ca. 30 sek., for TH 500 Z ca. 4 min.

Apparaterna slár fran automatiskt.

Timerns gangtid for TH 500 Z kan andras av en fackman. Den kan stallas in i 9 steg pa 1-9 min.

Stick härfor det medfoljande skruvmejselstiftet i halet till vänster på insugningsgallret ⑥ och justera den inbyggda timern at vänster på 3-2-1 min. eller at höger på 5-6-7-8-9 min.

Beakta att laget O ar ett blindlage dar apparaten inte fungerar.

T 500 E / TH 500 E

Aparaterna till- och frankopplasutan beroring genom en IR-rorelsedetektor.

Kopplingsavstandet (avstandet mellan apparatens underkant till hander resp. huvud) uppgar vid T 500 till ca 15 cm och vid TH 500 till ca 40 cm. Kopplingskansligehen kan andras av en fackman. Stick harfor det medfoljande skruvmejselstiftet i oppningen till vänster pa insugningsgallret ⑥ och justera den inbyggda potentiometern at vänster (okansligare) eller at Höger (känsligare). I mycketljusa lokaler ar en okansligare inställning nödvändig.

TH 500

Denna apparat levererasutan timer.Den aktiveras genom en mynttimer MZS 4, en vanlig till-/franbrytareller en vaggtimer,som sats fast pa vaggen bredvid apparaten i vanlig hojd och ansluts enligt kopplingsschema se bild E resp.F.

Sensor-sakerhetsfrankoppling T 500 E, TH 500 E

Den inbyggda elektroniken forhindrar kontinuerlig gang ifall IR-detektorn ar overtackt, t.ex. genom tuggummivandalism.

T500-modeller slåròn after 2 min. och TH 500-modeller after 10 min. Efter att störningsorsaken avhjalpts ar torkarna driftklara igen.

Mynntimer MZS 4

Om härtorkarna TH 500 Z/E drives med en mynttimer biehälls timerns resp. rörelseelektronikens Funktion. MZS 4 används für snabb amorting och till skydd mot missbruk.

7.Hiss for Starmix Hårtork.

Den formsköna robusta Starmix hissen THH 500 mölliggon att härtorken kan anpassas till kroppslängden steglost och individuellt. På sätt unterlattas härtorkningen speziellt for barn och rullstolsburna.

Som ett alternatively till hissen kan Ni även montera två hårtorkar med en Höjdskillnad på 40 cm (den elektroniska IR-detektorns räckvidd max. 40 cm).

8. Rengöring och skötsel.

Sug vid behov luft-insugningsgallret 6 pa apparatens undersida rent fran vidhaftande damm med ett dammsugarfogmunstycke. Smuts som sitter fast i gallret avlagnas med en borste.

9. Sakerhetanvisningar.

-Kontrolera fore anslutningen av apparaten att spanningen som anges pa markplaten stammer overens med natspanninger. Markplaten hitter Ni pa den unde, sneda kapytan ①.
- Tänk på att fara kan uppstä, om clapparater behandlas oförskigtigt.
- Überlamna denna bruksanvisning även till andra användare av apparaten, sä att även de kan informera sig om alla Funktioner och anvisningar.
-Fore rengoring ell er service skall strommen till apparaten stangas av..
