T 80 E - Handtork Starmix - Gratis bruksanvisning och manual

Produkttyp	Automatisk handtork
Märke	Starmix
Modell	T 80 E
Mått (L x B x H)	203 x 164 x 282 mm
Vikt	2,3 kg
Märkeffekt	1400 W
Värmeeffekt	1200 W
Motoreffekt	200 W
Luftflöde	31 l/s
Torktid	Cirka 26 sekunder
Elektronisk timer	30-60 sekunder
Automatisk avstängning	Ja
Automatisk tändning/släckning	Via närhetssensor
Säkerhetstemperaturbegränsare	Ja
Termisk brytare	Ja
Luftintagsgaller	Ja
Sugfilter	Avtagbar för rengöring
Rekommenderad monteringshöjd	1,15 m från golv till munstycke
Strömförsörjning	230 V ~ 50 Hz (uppskattning)
Elinstallation	Kräver en tvåpolig brytare med kontaktöppning ≥3 mm
Rengöring	Dammsug filtret regelbundet
Överensstämmelse	VDE-standarder (Tyskland)
Garanti	Enligt återförsäljarens villkor

Vanliga frågor - T 80 E Starmix

Hur installerar jag handtorken Starmix T 80 E?

Monteringen bör utföras av en specialist. Fäst basen på väggen på 1,15 m höjd, anslut strömkabeln till eluttaget, stäng sedan locket. Följ säkerhetsavstånden och använd en tvåpolig brytare.

Hur rengör jag sugfiltret?

Dammsug regelbundet sugfiltret som sitter på undersidan med ett munstycke för att ta bort ludd och damm. Om smuts fastnar, använd en borste.

Vad gör jag om enheten inte startar?

Kontrollera först strömförsörjningen och säkringen. Se till att locket är ordentligt stängt (annars är kylningen otillräcklig). Om problemet kvarstår, kontakta en professionell.

Kan jag använda T 80 E som hårtork?

Nej, modellen T 80 E är specifikt konstruerad som handtork. För hårtork, se modell TH 80 Z.

Vad är torktiden?

Torktiden är cirka 26 sekunder. Den elektroniska timern är inställd på 30-60 sekunder.

Hur ställer jag in drifttiden?

Öppna locket och vrid potentiometers justeringsskruv (åtkomlig ovanför värmaren) medurs för att öka tiden från 0,5 till 8 minuter.

Är tändningen automatiskt?

Ja, T 80 E är utrustad med en närhetssensor som automatiskt startar torkningen när händerna placeras under munstycket.

Vilka säkerhetsfunktioner finns?

Enheten har en temperaturbegränsare och en termisk brytare med blylaminat för att förhindra överhettning.

Vad är mått och vikt?

Mått: 203 x 164 x 282 mm (L x B x H). Vikt: 2,3 kg.

Hur byter jag filtret?

Sugfiltret behöver inte bytas, det räcker med att rengöra det regelbundet genom dammsugning. För att komma åt, öppna locket.

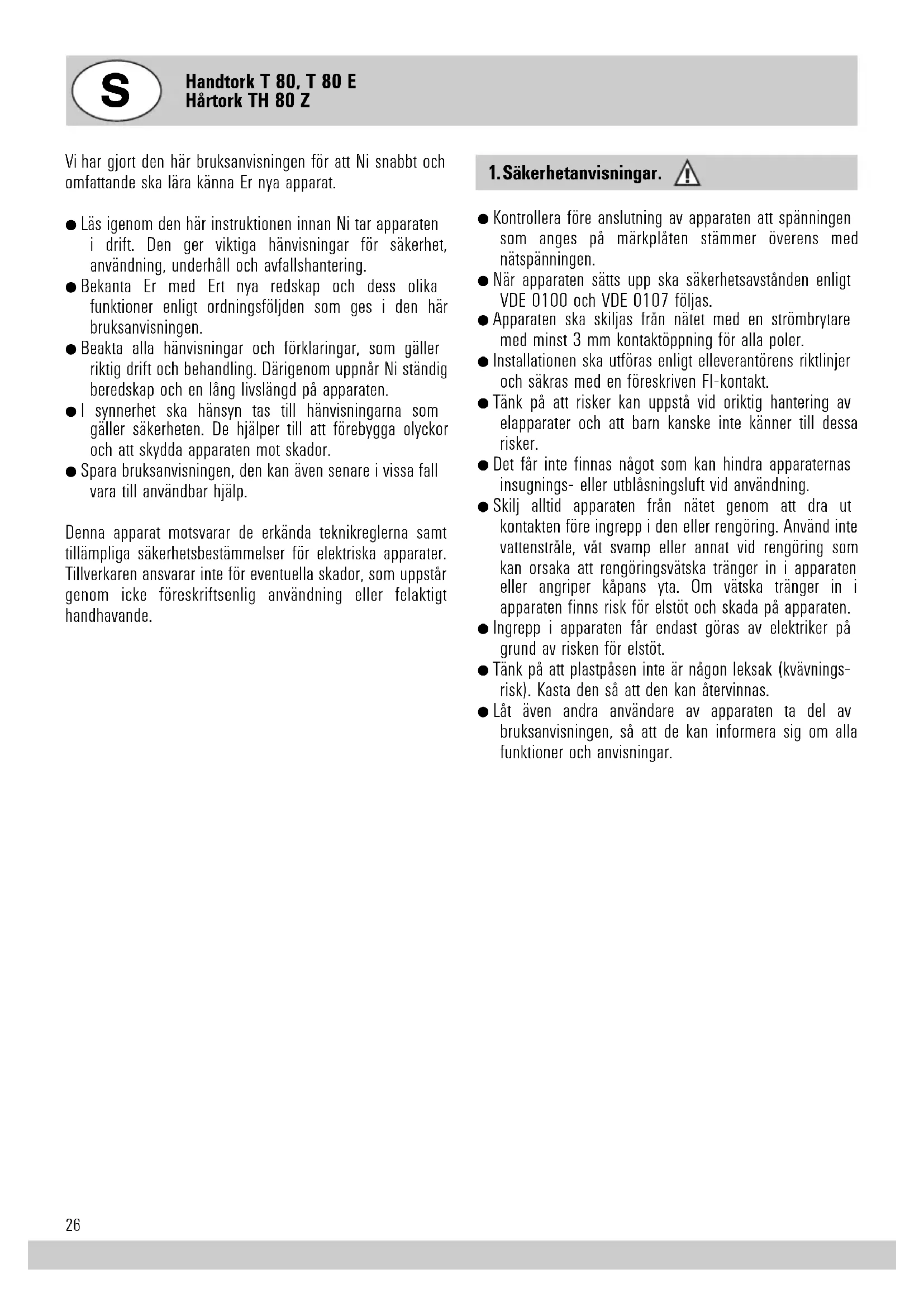

BRUKSANVISNING T 80 E Starmix

Vi har gjort den har bruksanvisningen for att Ni snabbt och omfattande skalara kanna Ernya apparat.

• Lásigenom den har instruktionen innan Ni tar apparaten i drift. Den ger viktiga hänvisningar for sakerhet, användning, underhäll och avfallschantering.
  Bekanta Er med Ertnya redskap och dess olika Funktioner enigt ordningsfoljden som ges i den har bruksanvisingen.
• Beakta alla hänvisningar och forklaringar, som gäller riktig drift och behandling. Därigenom uppnár Ni ständig beredskap och en lang livslängd på apparaten.
  I synnerhet ske hansyn tas till hanvisingarna som galler sakerheten. De hjalper till att forebygga olyckor och att skydda apparaten mot skador.
• Spara bruksanvisningen, den kan även senare i vissa fall vara till användbar hjälp.

Denna apparat motsvarar de erkanda teknikreglerna som tillampliga sakerhetsbestammelser for elektriska apparater. Tillverkaren ansvarar inte for eventuella skador, som uppstarg genom icedoreskriftsenlig anvandning ell feraktigt handhavande.

1. Sakerhetanvisningar.

• Kontrollera fore anslutning av apparaten att spanningen som anges pa markplaten stammer overens med natspanninger.
  När apparaten sats upp sca sakerhetsavständen enligt VDE 0100 och VDE 0107 foljas.
• Apparaten ska skiljas fran nätet med en strömbrytare med minst 3 mm kontaktöppning for alla poler.
• Installationen sku utforas enligt elleverantorens riktlinjer och sakras med en foreskriven Fl-kontakt.
  Tänk på att risker kan uppsta vid oriktig hantering av elapparater och att barn kanske inte känner till dessa risker.
  Det fär inte finnas nagot som kan vindra apparaternas insugnings-ller utblasningsluft vid användning.
• Skilj alltid apparaten frän nätet genom att dra ut kontakten fore ingrepp i den eller rengöring. Använd inte vattenstråle, ∀t svamp erller annat vid rengöring som kan orsaka att rengöringsvätska träger in i apparaten aller angriper kapians yta. Om vatska tränger in i apparaten finns risk for elstöt och skada på apparaten.
• Ingrepp i apparaten fär endast göras av elektriker på grund av risken for elstöt.
  Tänk på att plastpåsen inte är nago leksak (kvävningsrisk). Kasta den på att den kan atervinnas.
• Lat även andra användare av apparaten ta del av bruksanvisningen, sö att de kan informera sig om alla Funktioner och anvisningar.

2. Tekniska uppgifter.

	Varlucht- handtork		Varlucht- hårtork
	T 80 T 80 E TH	80 Z
Märkeffekt watt	1400	1400	1800
Värmeeffekt watt	1200	1200	1600
Motoreffekt watt	200	200	200
Luftlöde I/s	31	31	31
Relativ torktid s	26	26	-
Mätt
B x T x H mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Wikt kg	2,2	2,3	2,2
Provmärken:
öE GS CCA ☑ IP 23 CE	X	X	X

3. Urustning.

	T 80 T 80 E	TH 80 Z
Elektroniskt kortvågs-kopplingsur	30-60 sec.		0,5-8 min.
Löptid inställbar
Avständningsautomatik	X		X
Helautomatisch, beröringsfri
till- och fränkoppling		X
Säkerhetstemperaturbegränsare	X	X	X
Termosmältsakring	X	X	X
Rensugbart luftinträdesgaller	X	X	X

4. Monteringsinstruktion.

En fackman skutfora monteringen av varmlufttorken, sa att det ar sakerstaltt att apparaten anslutits under beaktande av alla sakerhetsforeskrifter. Vid T 80 och TH 80 Z ske en LS-stromstellare eller en sakring installereras vid den elektriska installationen. Installationmässigt skdet forses med en tvapolig natavskilnjningsanordning med minst 3mm kontaktoppning vid varje pol.

1. Haka av strypflänsen under utblåsningsmuffen ⑤ (över markplaten) med en skruvmejsel. Skruva av de bagge skruvarna i insugningsfiltret ② och skjut utblåsningsmuffen nagot bakät.
2. Vrid overdelen ① uppat och haka av den.
3. After fastställande av placering med monteringsschablon ritas borrhålen for de tre dybelpluggarna, borra (8 mm Ø) och satt i dybelpluggarna. Dybelpluggar och skruvar finns bifogade med apparaten. Den bösta monteringshöjden ar 1,15 m (golv till utblasningsmuff) for T 80, T 80 E resp. 2,0 m for TH 80 Z. Beakta ingängsöppningen for den ingående natledningen enligt monteringsschablonen.
4. För i tillforande natledning, skruva i apparatunderdelan 3 på vöggen. Lagg ingaende natledining med vattendroppningsoglan och anslut den till vänster uppe vid natuttaget. Elektrisk anslutning enligt kopplings-schema.
5. Löptiden på den elektroniska tidsställaren ar installd pa ca 0,5 min. for T 80, for TH 80 Z pa ca 4 min. Den kan frolängas genom vridning medurs av potentiometer-stallskruven (tillganglig vid öppnad überdel genom bornning over varmen). Inställningsområde pa 0,5-8 min. Kopplingsavstandet pa T 80 E - avstandet mellan apparatusens underkant och handerna resp. huvudet - kan andras av en fackman genom vridning av potentiometer-stallskruven at vänster (forskortning) och at höger (förlangning) (atkomlig vid öppen ovandel, under uppvärmningen).
6. Innan apparaten stängs, sätts insugningsfiltret ② och utblåsningsmuffen ⑤ in i de respektive ledningarna. Sätt på överdenen ① på underdenen ③ och tryck ihop delarna ordentligt. Utblåsningsmuffen skjuts helt framåt och de baggge skruvarna (+ skivorna) vrids i.
7. Tryck Åter i strypfländen over markpläten.

Ufför bara testkörning med stängd kapa, aftersom värmen annars inte kyls av tillräckligt.

6. Höjdinstalling for Starmix Hårtork TH 80 Z.

Den formsköna robusta hójdinställningen på Starmix THH 800, beställnr 111001, möjiggör att hårtorken anpassas till kroppsstorleken steglost och individuell. Härigenom underlättas hårtorkningen for framfor allt für barn och rullstolsbunda. Som att alternative till hójdinställningen kan Ni och s montera två hårtorkar med en hójdskillnad på 40 cm.

7.Rengöring och skötsel.

Rengör sugfiltret 2 pa apparatens undersida regelbundet med dammsugarens fogmunstycke for att ta bort smuts och damm som har fastnat. Avlagsna fastsittande smuts i filteroppningarna med en borste.
