MANUALE UTENTE T 80 E Starmix

Istruzioni per il montaggio e l'uso

Pagina 14

Instrucciones de

montaje y de uso

Páginas 17

① Parte superiore
2 Filtro di aspirazione
3 Parte inferiore
(4) Manopola (non presente nel T 80 E)
⑤ Bocchetta soffiente

E

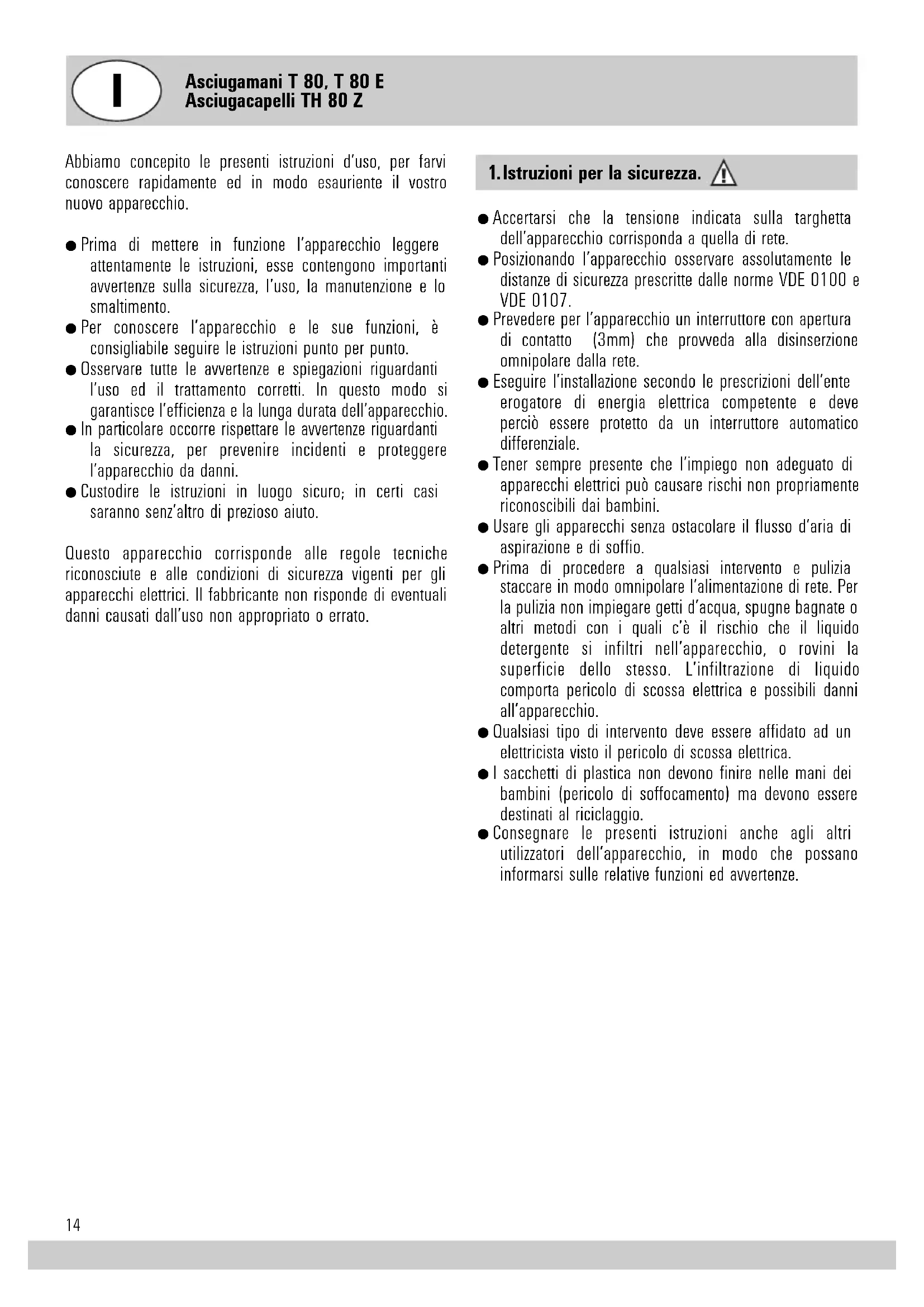

Abbiamo concepito le presenti istruzioni d'uso, per farvi conoscere rapidamente ed in modo esauriente il vostro nuovo appearecchio.

• Prima diMETTERe in funzione l'apparecchio leggere attendamente le istruzioni,esse contengono importanti avvertenze sulla sicurezza, I'uso, la manutenzione e lo smaltimento.
• Per conoscere l'apparecchio e le sue funzioni, è consigliabile sequire le istruzioni punto per punto.
• Osservare tutte le awertenze e spiegazioni riguardanti l'uso ed il trattamento corretti. In quello modo si garantisce l'efficienza e la lunga durata dell'apparecchio.
  In particolare occorre rispettore le awertenze riguardanti la sicurezza, per prevenir incidenti e proteggere l'apparecchio da danni
• Custodire le istruzioni in luogo sicuro; in certi casi saranno sensz'altro di preziioso aiuto.

Questo appearecchio corrisponde alle regole tecniche riconosciute e alle condizioni di sicurezza vigenti per gli appearecchi elettrici. Il fabbricante non risponde di eventuali danni causati dall'uso non appropriato o errato.

1. Istruzioni per la sicurezza.

• Accertarsi che la tensione individata sulla targhetta dell'apparecchio corrisponda a quella di rete.
• Posizionando l'apparecchio osservare assolutamente le distance di sicurezza prescritte dalle norme VDE 0100 e VDE 0107
• Prevedere per l'apparecchio un interrottore con aperture di contatto (3mm) che proveda alla disinserzione omnipolare nella rete.
• Eseguire l'installazione secondo le prescrizioni dell'ente erogatore di energia elettrica competente e deve perché essere protetto da un interruptore automatico differenziale.
• Tener sempre presente che l'impiego non adeguato di apparecchi elettrici cui causare rischi non propriamente riconoscibili dai bambini.
• Usare gli appearecchi sensza ostacolare il flusso d'aria di aspirazione e di soffio.
• Prima di procedere a qualsiasi intervento e pulizia staccare in modo omnipolare l'alimentazione di rete. Per la pulizia non impiegare getti d'acqua, spugne bagnate o altri metodi con i quali c'e il rischio che il liquido detergente si infiltri nell'apparecchio, o rovini la superficie dello stesso. L'infiltrazione di liquido comporta pericolò di scossa elettrica e possibili danni all'apparecchio.
• Qualsiasi tipo di intervento deve essere affidato ad un elettricista visto il pericolò di scossa elettrica.
• I sacchetti di plastica non devono finire nelle mani dei bambini (pericolò di soffocamento) ma devono essere destinati al riciclaggio.
• Consegnare le presenti istruzioniancheaglialtilutilizzatori dell'apparecchio,in modo che possancinformarsi sulle relative funzioni ed awertenze.

2. Dati tecnici.

	Asciugamani ad aria calda		Asciugacapelli ad aria calda
	T 80 T 80 E TH	80 Z
Potenza nominale watt	1400	1400	1800
Potenza calorificia watt	1200	1200	1600
Puisance du moteur watt	200	200	200
Flusso d'aria l/s	31	31	31
Tempo realivo di asciugatura s	26	26	-
Dimensioni
L x P x H mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Peso kg	2,2	2,3	2,2
Marchi di controllo:
OYE CCA ☑ IP 23 CC	X	X	X

3. Dotazione.

	T 80 T 80 E	TH 80 Z
Interruttore elettronico a tempo a corsa breve	30-60 sec.		0,5-8 min.
Tempo di funzionamento regolabile
Dispositivo automatico di disattivazione	X		X
Inserzione e disinserzione completeness
automatiche prive di dato		X
Limitatore di temperatura di sicurezza	X	X	X
Fusibile termico	X	X	X
Griglia ingresso aria aspirabile	X	X	X

4. Istruzioni di montaggio.

Il montaggio dell'apparecchio deve essere affidato ad uno specialista, per averere la garanzia di un allacciamento eseguito secondo le disposizioni di sicurezza. Per i modelli T 80 e TH 80 Z l'impianto elettrico deve essere dotato di un interrottore automatico o di una protezione. L'installatore deve inoltre provedere ad un dispositivo sezonatore di rete a due poli, con un'apertura di contatto minima di 3 mm per polo.

5. Sequenza di montaggio.

1. Aprire la copertura sotto la bocchetta soffiante ⑤ (sopralla targhetta con l'indicazione della potenza), con l'aiuto di un cacciavite. Svitare ambedue le viti del filtrodi aspirazione ② e spingere leggermente all'indietro la bocchetta soffiante.
2. Apriere verso l'alto la parte superiore e sganciarla.
3. Una volta stabilito il luogo di installmente, segnare i fori per i 3 tasselli utilizzato la dima, trapanare i fori (8 mm Ø) e inserire i tasselli. Tasselli e viti sono compresi nella fornitura. L'altezza di montaggio ideale è 1,15 m (misurata dal pavimento alla bocchetta soffiente) per i modelli T 80 e T 80 E e 2,00 m per il TH 80 Z. Risperrettare la posizione dell'apertura prevista per la linea di alimentazione in base alla dima di montaggio.
4. Inserire il cavo di alimentazione, avvitare la parte inferiore ③ alla parete. Montare sul cavo di alimentazione l'elemento sgocciolatore e collegare il cavo al morsetto di rete in alto a sinistra. Collegamento elettrico secondo lo schema.
5. La durata di funzionamento dell'interruttore elettronico a tempo è regolato a circa 0,5 min. nel T 80 e a 4 min. nel TH 80 Z. La durata si può essere aggregata. con la parte superiore apertare,trasverso il foro sopra al riscaldamento). Campo di regolazione circa 0,5-8 min. La distance di commutazione nel T 80 E -distance tra bordo inferiore dell'apparecchio e le mani o la testa - cui sono esere modificata dall'elettricista girando verso sinistra la vite di registrar del potenziometro per diminuirla o verso destra per aumentola (accessible con la parte superiore aperta,otto il riscaldamento).
6. Prima di chiudere l'apparecchio, insere il filtrodi aspirazione ② e la bocchetta soffiante ⑤ nelle rispettive guide. Appoggiare la parte superiore ① su quella inferiore ③ e premere forte. Spostare completamente in avanti la bocchetta soffiante ed avvitare ambedue le viti (+ rosette).
   7.Premere la copertura sobre la targhetta.

Per motivi di sicurezza, prima di qualsiasi inter-vento sull'apparecchio disinserire l'interruttore di protezione a monte.

Eseguire la prova di funzionamento solo con la copertura chiusa, altrimenti il riscaldamento non viene sufficientemente raffreddato.

6. Dispositivo di regolazione d'altezza per l'asciugacapelli Starmix TH 80 Z.

L'elegante e solido dispositivo Starmix THH 800, no. ord. 111001, consente di adattare, in modo continuo, l'altezza dell'asciugacapelli alla statura individuale, facilitando in quello modo l'asciugatura sopratto ai bambini e alle persone su sedie a rotelle. Come alternativa al dispositivo di regolazione d'altezza, è possible installare due asciugacapelli, disponendoli ad una differenza d'altezza di 40 cm.

7.Cura e pulizia.

A intervalli maggion, pulire da polvere e peluzzi attaccati il filtr di aspirazione ② ,sulla parte inferiore dell'apparecchio, aspirando con la bocchetta per fissure. Eliminare lo sporco attaccato alle aperture del filtro con una spazzola.

Per quosto apparecchio sono valide le condizioni di garanza del mercante nostro nella nazione di vendita. La preghiamo di volgersi a lui in caso di bisogno.
