Tipo di prodotto	Asciugamani ad aria calda
Marca	Starmix
Modello	TT 1800 E
Potenza nominale	1800 W
Potenza di riscaldamento	1700 W
Potenza motore	100 W
Portata d'aria	38 l/s
Dimensioni (L x P x A)	270 x 161 x 330 mm
Peso (con supporto a parete)	3,2 kg
Alimentazione	Presa ad incasso o collegamento fisso
Protezione	Fusibile 16 A max.
Timer elettronico	Durata: 32 secondi (modello TT 1800 E: 4 minuti)
Rilevatore di prossimità	Infrarosso, senza contatto
Distanza di commutazione	Circa 15 cm (mani)
Spegnimento di sicurezza	Automatico dopo 4 minuti se sensore ostruito
Termostato di sicurezza	Sì
Fusibile termico	Sì
Dispositivo antifurto	Integrato nella piastra di copertura
Griglia di aspirazione aria	Pulizia con aspirapolvere o spazzola
Installazione	Piastra di montaggio a parete (tasselli e viti inclusi)
Contenuto della confezione	Apparecchio, tasselli, viti, pinza di rete, fascette, chiave di sicurezza, cacciavite, diffusore di profumo
Norme	CCA, IP 23, CE

Domande frequenti - TT 1800 E Starmix

Come installare l'asciugamani TT 1800 E?

L'installazione deve essere eseguita da un tecnico specializzato. La piastra di montaggio si fissa al muro con i tasselli e le viti fornite. L'apparecchio si inserisce quindi sulla piastra e si collega a una presa ad incasso o mediante collegamento fisso. Un dispositivo antifurto protegge il tutto.

Qual è l'altezza di montaggio consigliata?

L'altezza di installazione deve rispettare le distanze di sicurezza: almeno 0,6 m dal bordo di una vasca da bagno o doccia e 1,2 m dai soffioni della doccia. Le figure A, B o C del manuale indicano le altezze standard.

Come pulire e manutenere l'apparecchio?

Pulire regolarmente la griglia di aspirazione dell'aria sotto l'apparecchio con un aspirapolvere (bocchetta piatta) o una spazzola per rimuovere pelucchi e polvere. Scollegare sempre l'alimentazione prima della pulizia.

Qual è la durata del funzionamento automatico?

Per il modello TT 1800 E, il timer elettronico è impostato su 4 minuti. L'apparecchio si spegne automaticamente alla fine del ciclo. In caso di ostruzione del sensore, interviene anche uno spegnimento di sicurezza dopo 4 minuti.

L'asciugamani funziona senza contatto?

Sì, l'accensione avviene senza contatto tramite un rilevatore elettronico di prossimità a infrarossi. Basta posizionare le mani sotto la griglia a circa 15 cm per attivare l'asciugatura.

Quali sono le precauzioni di sicurezza importanti?

Verificare che la tensione corrisponda a quella della propria abitazione (vedere targhetta). Utilizzare un fusibile da 16 A max. Scollegare sempre l'apparecchio prima di qualsiasi intervento. Rispettare le distanze di sicurezza rispetto all'acqua.

Posso usare il diffusore di profumo?

Sì, il modello TT 1800 E è compatibile con un diffusore di profumo fornito. Questo permette di diffondere un profumo gradevole. La cartuccia di profumo si inserisce nel diffusore.

Cosa fare in caso di malfunzionamento o arresto improvviso?

Se l'apparecchio si ferma dopo 4 minuti (o 10 min per TTH), verificare che il sensore non sia ostruito (es. gomma da masticare). Pulire la griglia di aspirazione. Se il problema persiste, contattare un tecnico specializzato.

L'apparecchio è adatto ai bambini?

Sì, il rilevatore di prossimità facilita l'uso senza contatto. Per gli asciugacapelli, una regolazione in altezza opzionale (Starmix THH500) permette di adattare l'apparecchio all'altezza dei bambini o di persone in sedia a rotelle.

Dove posso trovare pezzi di ricambio?

Il manuale elenca una lista di pezzi di ricambio. Consultare il manuale o contattare il servizio post-vendita Starmix per ordinare pezzi come motore, riscaldamento o piastra di copertura.

MANUALE UTENTE TT 1800 E Starmix

Distanze di sicurezza

A Fusibile termico		H Disinserzione funzione supplementare ossigenoattivo/profumo		3 Presa incassata		10 Cavo di collegamento/installazione
B	Interruttore termico	I	Ossigeno attivo - Generatore / Magnete di sollevamentoTT1800-EO/-ED	4 Punto di rottura		11 Morsetto di rete
C	Riscaldamento	X vasca da bagno		5 Cavo di collegamentoapparecchio		12 Alesaggi di fissaggio
D	Motore	Y	doccia	6	Griglia di aspirazione aria	13	Aggiunta di profumo
E	Microinterruttore TT1800, TTH1800	Z	testa della doccia	7	Rete sotto traccia	14	Griglia uscita aria
F	LED TT1800E	1	Superficie alloggiamento/protezione antifurto	8	Fascetta scarico dellatrazione
G	Elettronica di prossimitàTT(H)1800EO, EF, E	2	Piastra di montaggio/supporto a muro	9	Canalina cavo

NL

Per maggiori informazioni sulla sicurezza, leggere i capitoli Distanze di sicurezza e Norme di sicurezza contenuti nelle presenti istruzioni per l'uso.

Le istruzioni per l'uso sono state redatte in modo da presentare in modo rapido e completo il nuovo apparecchio.

• Leggere attentamente le istruzioni prima dell'uso. Esse forniscono infatti informazioni importanti per la sicurezza, l'uso, la manutenzione e lo smaltimento.
• Acquisire familiarità con l'apparecchio e le sue diverse funzioni secondo quanto riportato nelle presenti istruzioni per l'uso.
• Prestare attenzione a tutte le norme e spiegazioni che si riferiscono all'uso corretto. In questo modo è possibile garantire la piena funzionalità e una lunga durata dell'apparecchio.
• In particolare prestare attenzione alle norme che si riferiscono alla sicurezza. Esse aiutano infatti ad evitare incidenti e a proteggere l'apparecchio da possibili danneggiamenti.
• Conservare le istruzioni per l'uso per riferimento futuro.

Il presente apparecchio è conforme alle norme tecniche riconosciute, nonché alle norme vigenti in materia di sicurezza delle apparecchiature elettriche. Il produttore declina ogni responsabilità per eventuali danni risultanti da un utilizzo non conforme o da un utilizzo inappropriato.

Dotazione

1 asciugacapelli o asciugamani
4 tasselli
4 viti per legno a testa tonda
1 morsetto di rete
2 viti per lamiera a testa svasata per piastra di copertura
2 fascette carico della trazione
4 viti autofilettanti lenticolari per fascette carico della trazione
1 chiave di sicurezza
1 cacciavite (con TT 1800 E)
1 aggiunta di profumo

Dati tecniciCCA IP 23 CE		Asciugamani ad aria calda Asciugacapelli ad aria calda
		TT 1800 TT	1800E TT 1800E	ossigenoattivo	TT 1800Eprofumo	TTH1800 TTH	1800E
Potenza nominale 1800 Wat	X X X X X X
Potere calorifico 1700 Watt X	X X X X X
Potenza motore 100 Watt X	X X X X X
Corrente d'aria 38 l/s X X X	X X X
Dimensioni apparecchio : L 270, P 161, A 330 mm
Peso con supporto a muro :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Caratteristiche della dotazione	Asciugamani ad aria calda Asciugacapelli ad aria calda
	TT 1800	TT 1800E	TT 1800E ossigeno attivo	TT 1800E profumo	TTH1800	TTH1800E
Interruttore a tempo elettronico:tempo di transito interruttore 32sec.	X
Interruttore a tempo elettronico:tempo di transito interruttore 4 min.					X
Interruttore elettronico di prossimità		X	X	X		X
Collegamento presa di sicurezza	X	X	X	X	X	X
Limitatore termico sicurezza	X	X	X	X	X	X
Valvola fusibile termica	X	X	X	X	X	X
Disinserzione di sicurezza sensore		X	X (4min)	X (4min)		X (10min)
Piastra di montaggio integrata	X	X	X	X	X	X
Protezione antifurto grazie alla piastra di copertura	X	X	X	X	X	X
Griglia di ingresso aria aspirabile	X	X	X	X	X	X
Ossigeno attivo
Cartucce dispensatrici di profumo				X
Illuminazione a LED		X	X	X

Istruzioni di montaggio

Incaricare del montaggio un tecnico specializzato in modo da garantire il collegamento dell'apparecchio in conformità alle norme di sicurezza. Negli ambienti con docce e vasche da bagno, l'apparecchio non deve essere applicato all'interno delle zone di sicurezza specificate nelle disposizioni VDE (0,6 m dal bordo della doccia o della vasca da bagno e 1,2 m dalle teste della doccia).

Sequenza di montaggio

Concetto di montaggio semplificato

Il sistema di montaggio TT1800 consente un montaggio a muro semplice e intuitivo senza bisogno di aprire l'apparecchio. L'apparecchio è infatti diviso in due unità: l'installatore inserisce una presa (o un collegamento fisso), avvita la piastra di montaggio, applica l'apparecchio pronto all'uso, inserisce la spina di rete (o la collega), avvita la protezione antifurto. Ecco fatto. Più facile di così...

1. Sfilare la piastra di copertura avvitata [1] dall'apparecchio tirandola verso il basso. Sfilare dal basso anche la piastra di montaggio [2] montata sul lato posteriore dell'apparecchio.
2. Una volta individuato il punto di montaggio, contrassegnare come sagoma i 4 alesaggi di fissaggio [12] con la piastra di montaggio [2], forare (8 mm ∅), inserire i tasselli e fissare la piastra di montaggio con le viti per legno a testa tonda A in dotazione. Consigliamo di montare l'apparecchio ad un'altezza corrispondente a quanto mostrato nella Fig. A, B o C. Garantire un fissaggio stabile su una parete resistente.
3. Sono possibili i 5 tipi di collegamento descritti di seguito.

a) Applicazione mediante presa incassata installata. Non è necessaria la parte superiore della piastra di copertura [1]. Interrompere all'altezza del punto di rottura [4]. Una volta fissata la piastra di montaggio [2] in base alla Fig. B, spingere l'apparecchio sulla piastra di montaggio dall'alto, inserire la spina nella presa [3] e spingere l'apparecchio completamente verso il basso. Fissare la piastra di copertura con le 2 viti per lamiera a testa svasata in dotazione.

b) Rete sotto traccia. Collegamento (anziché dalla presa) mediante la rete sotto traccia che fuoriesce dalla parete [7]. Fissare la piastra di montaggio [2] alla parete in base alle Fig. C. Spingere la piastra di copertura nella piastra di montaggio dal basso, facendo passare il cavo proveniente dalla parete attraverso l'apertura della piastra di copertura. Utilizzare il morsetto di rete [11] in dotazione. Tranciare la spina sul cavo di collegamento [5] dell'apparecchio, togliere la guaina, isolare il cavo e schiacciare i manicotti terminali dei fili. Collegare i due cavi in base alle Fig. C. Prestare attenzione al corretto collegamento di L (marrone) e N (blu). Fissare il cavo di collegamento dell'apparecchio con la fascetta scarico della trazione [8] in dotazione. Spingere l'apparecchio completamente verso il basso sulla piastra di copertura e avvitare le due viti per lamiera a testa svasata in dotazione.

c) Rete sotto traccia dall'alto. Rompere la canalina del cavo che si trova sul lato posteriore dell'apparecchio, in alto al centro. Una volta fissata la piastra di montaggio [2] in base alla Fig. C, far passare la rete sotto traccia sulla piastra di montaggio tirandola verso il basso sotto la piastra di copertura [1] e attraverso l'apertura. L'ulteriore

collegamento avviene in base a quanto descritto al punto B, 2° paragrafo.

d) Rete sotto traccia dal basso.
Rompere la canalina cavo [9] che si trova nella piastra di copertura [1], in basso al centro. Dopo avere fissato la piastra di montaggio [2] secondo la Fig. C, far passare la rete sotto traccia attraverso l'apertura nella piastra di copertura. L'ulteriore collegamento avviene in base a quanto descritto al punto B, 2° paragrafo.

e) Cavo di collegamento con spina.

Collegamento a una presa vicina con un cavo di collegamento con spina flessibile. Rompere la canalina cavo [9] che si trova nella piastra di copertura [1], in basso al centro. Spingere la piastra di copertura nella piastra di montaggio dal basso. Utilizzare il morsetto di rete [11] in dotazione. Tranciare la spina sul cavo di collegamento [5] dell'apparecchio, togliere la guaina, isolare il cavo e schiacciare i manicotti terminali dei fili. Confezionare il cavo di collegamento con spina nello stesso modo e farlo passare attraverso l'apertura nella piastra di copertura. Collegare i due cavi secondo quanto mostrato nella Fig. C e fissarli con le fascette carico della trazione in dotazione [8]. Spingere l'apparecchio completamente verso il basso sulla piastra di copertura e avvitare le due viti per lamiera a testa svasata in dotazione.

A questo punto gli apparecchi sono pronti per l'uso.

Possibilità di commutazione

In TT 1800 e TTH 1800, azionare l'interruttore a tempo elettronico. Tempo di transito per TT 1800 32 sec., per TT 1800 E 4 min.

Gli apparecchi si spengono automaticamente.

TT 1800 E, TTH 1800 E ossigeno attivo/profumo, TTH1800 E

Gli apparecchi vengono attivati mediante elettronica di prossimità contactless a raggi infrarossi.

La distanza di commutazione (distanza tra il bordo inferiore dell'apparecchio e le mani o la testa) per TT 1800 è di ca. 15 cm, mentre per TTH 1800 E è di ca. 40 cm. La sensibilità può essere modificata da un tecnico.

Disinserzione di sicurezza sensore

TT 1800 E, TTH 1800 E

L'elettronica incorporata impedisce il funzionamento continuo con interruttore di prossimità a raggi infrarossi coperto, ad esempio con gomma americana (atti di vandalismo).

I modelli TT 1800 E si spengono dopo 4 min., mentre i modelli TTH 1800 E dopo 10 min. Una volta eliminata la fonte di disturbo, gli asciugamani sono nuovamente pronti per l'uso.

Regolazione dell'altezza per l'asciugacapelli Starmix

La regolazione dell'altezza Starmix THH500/TTHH1800, codice prodotto 19 07 09, bella e resistente, consente di adattare l'asciugacapelli in modo continuo e personalizzato alla statura della persona. In questo modo se ne facilita l'uso soprattutto da parte di bambini e delle persone su sedia a rotelle. In alternativa alla regolazione dell'altezza, è possibile montare due asciugacapelli con una differenza di altezza di 40 cm (raggio d'azione dell'interruttore di prossimità elettronico a raggi infrarossi max. 40 cm).

Pulizia e cura

In caso di bisogno, aspirare la griglia di aspirazione dell'aria [6] sulla parte inferiore dell'apparecchio con un aspirapolvere per eliminare le tracce di residui e polvere. Rimuovere lo sporco presente sulla griglia con una spazzola.

Note sulla sicurezza

• Prima di collegare l'apparecchio, verificare se la tensione indicata sulla targhetta corrisponde a quella del collegamento domestico. La targhetta si trova sulla parte inferiore dell'alloggiamento
• Proteggere l'apparecchio con un fusibile da max. 16 A.
• Ricordare che in caso di utilizzo inappropriato delle apparecchiature elettriche, potrebbero verificarsi pericoli difficilmente riconoscibili in particolare da parte dei bambini.
• Mettere le presenti istruzioni per l'uso a disposizione anche di altri utenti dell'apparecchio affinché anche questi siano informati in merito alle funzioni e alle avvertenze.
• Togliere la tensione dal cavo di rete prima di ogni intervento e di ogni operazione di pulizia!

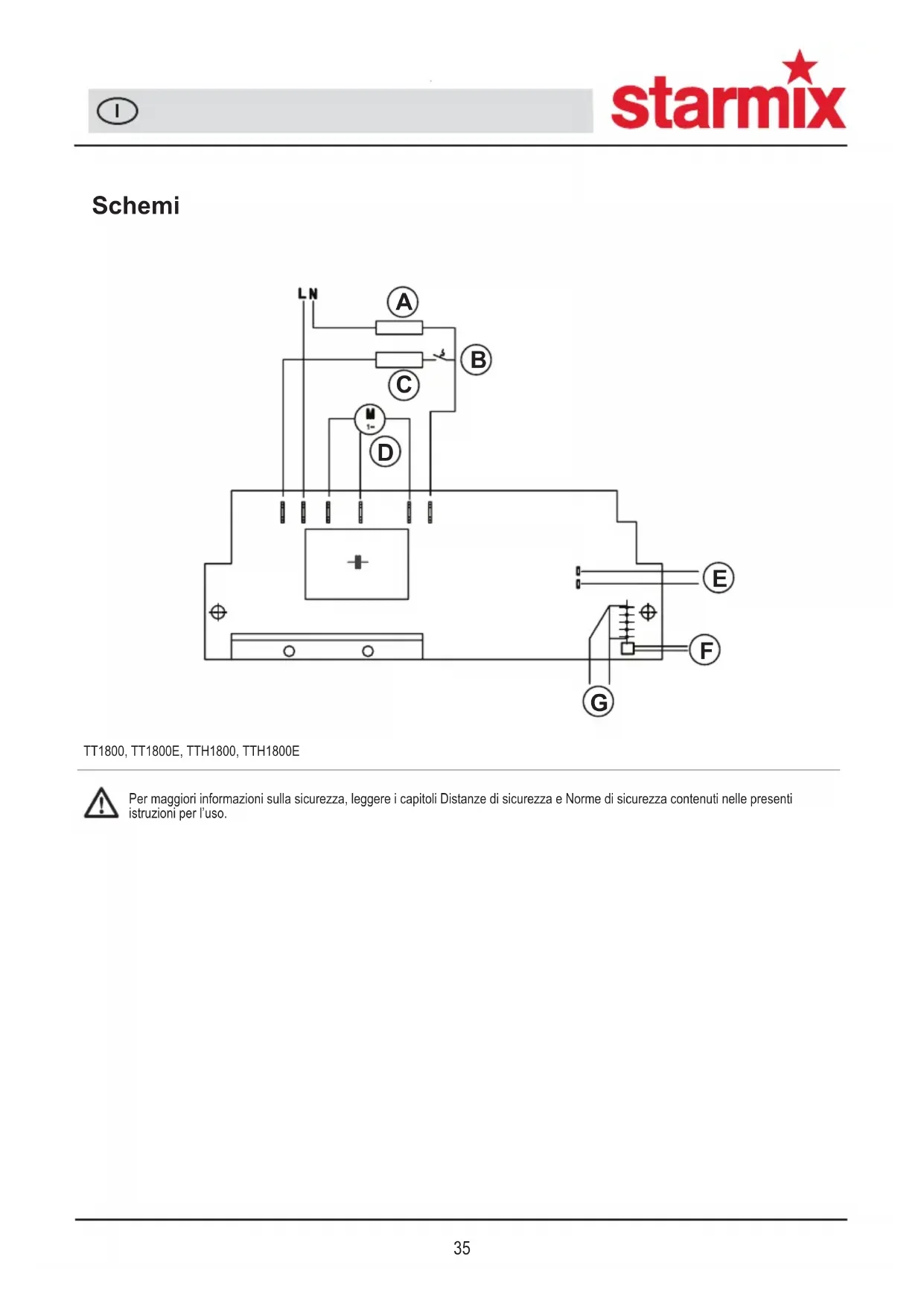

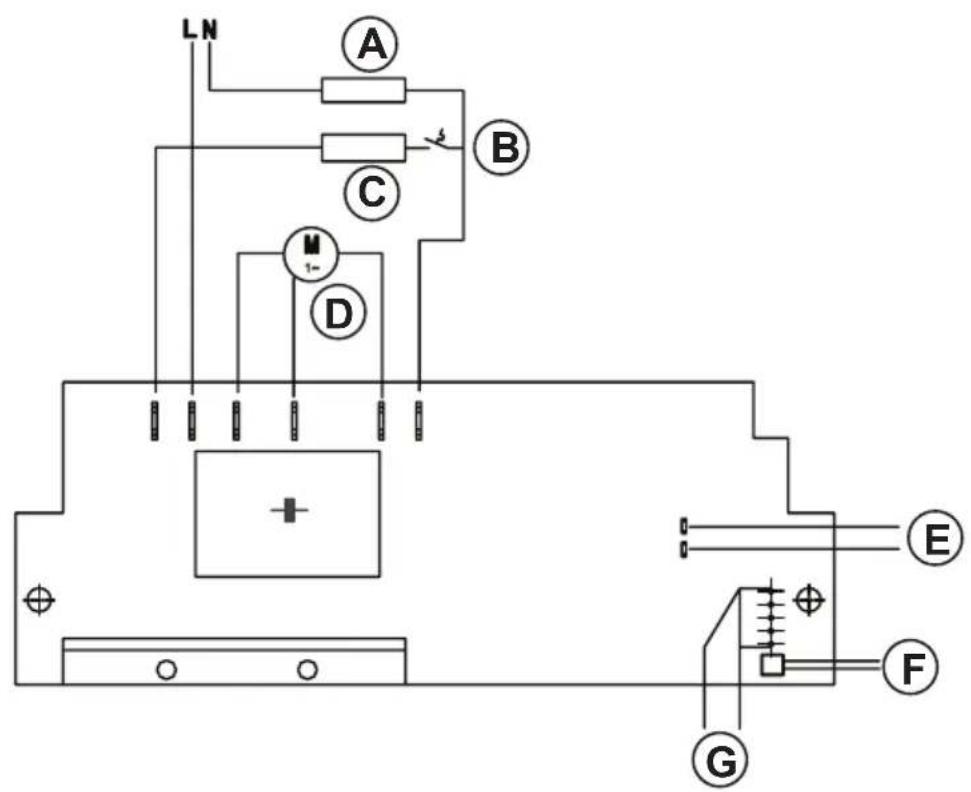

Schakelschema's

Elenco delle parti di ricambio
