TT 1800 E - Roku žāvētājs Starmix - Bezmaksas lietošanas instrukcija

Produkta veids	Karstā gaisa roku žāvētājs
Zīmols	Starmix
Modelis	TT 1800 E
Nominālā jauda	1800 W
Sildīšanas jauda	1700 W
Motora jauda	100 W
Gaisa plūsma	38 l/s
Izmēri (G x D x A)	270 x 161 x 330 mm
Svars (ar sienas kronšteinu)	3,2 kg
Barošana	Iebūvēta kontaktligzda vai fiksēts savienojums
Aizsardzība	Drošinātājs maks. 16 A
Elektroniskais taimeris	Ilgums: 32 sekundes (modelis TT 1800 E: 4 minūtes)
Tuvuma sensors	Infrasarkans, bez kontakta
Pārslēgšanas attālums	Apmēram 15 cm (rokas)
Drošības izslēgšana	Automātiska pēc 4 minūtēm, ja sensors ir aizsprostots
Drošības termostats	Jā
Termiskais drošinātājs	Jā
Pretzādzības ierīce	Iebūvēts pārklājuma plāksnē
Gaisa iesūkšanas režģis	Tīrīšana ar putekļusūcēju vai suku
Uzstādīšana	Sienas montāžas plāksne (dībeļi un skrūves komplektā)
Iepakojuma saturs	Ierīce, dībeļi, skrūves, tīkla knaibles, skavas, drošības atslēga, skrūvgriezis, smaržu difuzors
Standarti	CCA, IP 23, CE

Bieži uzdotie jautājumi - TT 1800 E Starmix

Kā uzstādīt roku žāvētāju TT 1800 E?

Uzstādīšana jāveic kvalificētam tehniķim. Montāžas plāksne tiek piestiprināta pie sienas ar komplektā esošajiem dībeļiem un skrūvēm. Pēc tam ierīce tiek uzstumta uz plāksnes un savienota ar iebūvētu kontaktligzdu vai fiksētu savienojumu. Pretzādzības ierīce nodrošina visas sistēmas drošību.

Kāds ir ieteicamais uzstādīšanas augstums?

Uzstādīšanas augstumam jāievēro drošības attālumi: vismaz 0,6 m no vannas vai dušas malas un 1,2 m no dušas galvām. Attēli A, B vai C rokasgrāmatā norāda standarta augstumus.

Kā tīrīt un apkopt ierīci?

Regulāri tīriet gaisa iesūkšanas režģi zem ierīces ar putekļusūcēju (plakanā uzgaļa) vai suku, lai noņemtu pūkas un putekļus. Pirms tīrīšanas vienmēr atvienojiet ierīci no strāvas.

Kāds ir automātiskās darbības ilgums?

Modelim TT 1800 E elektroniskais taimeris ir iestatīts uz 4 minūtēm. Ierīce automātiski izslēdzas cikla beigās. Ja sensors ir aizsprostots, drošības izslēgšana notiek arī pēc 4 minūtēm.

Vai roku žāvētājs darbojas bez kontakta?

Jā, ieslēgšana notiek bez kontakta, izmantojot infrasarkano elektronisko tuvuma sensoru. Pietiek novietot rokas zem režģa aptuveni 15 cm attālumā, lai sāktu žāvēšanu.

Kādi ir svarīgi drošības noteikumi?

Pārbaudiet, vai spriegums atbilst jūsu mājas elektrotīklam (skatīt datu plāksnīti). Izmantojiet drošinātāju maks. 16 A. Pirms jebkādas iejaukšanās vienmēr atvienojiet ierīci. Ievērojiet drošības attālumus no ūdens.

Vai es varu izmantot smaržu difuzoru?

Jā, modelis TT 1800 E ir saderīgs ar komplektā esošo smaržu difuzoru. Tas ļauj izplatīt patīkamu smaržu. Smaržas kārtridžs tiek ievietots difuzorā.

Ko darīt darbības traucējumu vai nejaušas apstāšanās gadījumā?

Ja ierīce apstājas pēc 4 minūtēm (vai 10 min TTH modelim), pārbaudiet, vai sensors nav aizsprostots (piem., košļājamā gumija). Notīriet gaisa iesūkšanas režģi. Ja problēma saglabājas, sazinieties ar kvalificētu tehniķi.

Vai ierīce ir piemērota bērniem?

Jā, tuvuma sensors atvieglo lietošanu bez kontakta. Matu žāvētājiem ir pieejams papildu augstuma regulējums (Starmix THH500), kas ļauj pielāgot ierīci bērnu vai ratiņkrēsla lietotāju augumam.

Kur es varu atrast rezerves daļas?

Instrukcijā ir minēts rezerves daļu saraksts. Skatiet rokasgrāmatu vai sazinieties ar Starmix pēcpārdošanas servisu, lai pasūtītu tādas daļas kā motors, sildītājs vai pārklājuma plāksne.

LIETOŠANAS INSTRUKCIJA TT 1800 E Starmix

A	Termodrošinātājs	H	Izslēgšana Papildfunkcija aktīvais skābeklis / smarža	3	Sienā iemontēta kontaktligzda	10	lekārtas pieslēgšanas vads/instalācija
B	Termoslēdzis	I	Aktīvais skābeklis – ğenerators / pacelšanas magnēts TT1800-EO/-ED	4	lepriekš noteiktā zslēgšanās vieta	11	Tikla spīle
C	Apsilde	X	Vanna	5	lekārtas pieslēguma vads	12	Stiprinājuma urbumi
D	Motors	Y	Dušas vanna	6	Gaisa ievilkšanas režgis	13	Smaržas iebīde
E	Mikroslēdzis TT1800, TTH1800	Z	Dušas galva	7	Sienā iemontētās kontakt-ligzdas vads	14	Gaisa izplūdes režgis
F	LED TT1800E	1	Korpusa virsma/aizsardzība pret nozagšanu	8	Deformācijas atslogošanas vieta
G	Tuvināiuma elektronika TT/Hi1800EO. EF. E	2	Montāzas plāksne/sienas turētāis	9	Vadu izvadišana

RUS

Sīkākai informācijai par drošību lasiet šīs instrukcijas sadalas - drošības attālumus un drošības norādes

Mēs esam sastādījuši šo lietošanas instrukciju, lai Jūs ātri un visaptveroši iepazītos ar jauno ierīci.

• Lūdzu, pirms ierīces lietošanas uzsākšanas rūpīgi izlasiet šo instrukciju. Šeit ir svarīgas norādes par drošību, lietošanu, tehnisko apkopi un utilizāciju.
• lepazīstieties šajā lietošanas instrukcijā izveidotajā secībā ar jauno ierīci un tās dažādajām funkcijām.
• leverojiet visas norādes un skaidrojumus, kuri attiecas uz ierīces pareizu apkalpošanu un rīkošanos ar to. Tādējādi Jūs panāksiet nepārtrauktu ierīces darbgatavību un ilgu darbmūžu.
• Īpašu uzmanību pievērsiet norādēm, kuras attiecas uz drošību. Tās palīdzēs novērst negađījumus un sargās ierīci no bojājumiem.
• Saqlabājiet lietošanas instrukciju, tā Jums var noderēt arī vēlāk.

Šī ierīce atbilst atzītiem tehniskajiem noteikumiem un attiecīgajiem elektrisko ierīču drošības noteikumiem. Ražotājs neatbild par iespējamiem bojājumiem, kuri rodas, nepareizi lietojot vai nepareizi apkalpojot ierīci.

Piegādes komplektācija

1 matu, resp., roku žāvētājs
4 dībeli
4 pusapalās koka skrūves
1 tīkla spīle
2 metāla gremdgalvas skrūves nosegplāksnei
2 deformācijas atslogošanas skavas
4 rievotās metālas krūves deformācijas atslogošanas skavām
1 drošības atslēga
1 skrūvgriezis (modelimi TT 1800 E)
1 smaržas iebīde

Tehniskie datiCCA IP 23 CE		Siltā gaisa roku žāvētājs Siltā gaisa matužāvētājs
		TT 1800 TT	1800E TT 1800E	aktīvaisskābeklis	TT 1800Esmarža	TTH1800 TTH	1800E
Nominālā jauda 1800 vati X X	X X X X
Sildīšanas jauda 1700 vati X X	X X X X
Motora jauda 100 vati X X X	X X
Gaisa plūsma 38 l/s X X X X X	X
Ierīces izmēri P 270, G 161, A	330 mm
Svars kopā ar sienas turētāju	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Aprīkojuma īpašības	Siltā gaisa roku žāvētājs				Siltā gaisa matu žāvētājs
	TT 1800	TT 1800E	TT 1800E aktīvais skābeklis	TT 1800E smarža	TTH1800	TTH1800E
Elektroniskais tiešais laika slēdzis: slēdža darbības laiks 32 sek.	X
Elektroniskais tiešais laika slēdzis: slēdža darbības laiks 4 min.					X
Elektroniskais tuvinājuma slēdzis		X	X	X		X
Drošības spraudkontakta pieslēgums	X	X	X	X	X	X
Drošības temperatūras ierobežotājs	X	X	X	X	X	X
Termiskās kušanas drošinātājs	X	X	X	X	X	X
Sensors-drošības atslēgšana		X	X (4min)	X (4min)		X (10min)
Integrētā montāžas plāksne	X	X	X	X	X	X
Aizsardzība pret nozagšanu ar seguma plāksni	X	X	X	X	X	X
Nosūcams gaisa ieplūdes režgis	X	X	X	X	X	X
Aktīvais skābeklis
Smaržas izplatītājpatronas				X
LED apgaismojums		X	X	X

Montāžas instrukcija

Montāža ir jāuztic speciālistam, lai tiktu nodrošināts, ka ierīce tiek pieslēgta, ievērojot drošības noteikumus. Telpās, kurās ir dušās un vannas, ierīci nedrīkst novietot VDE (Vācijas elektrotehniku apvienība) noteikumos norādītajās drošības zonās (0,6 m līdz dušas vai vannas malai un 1,2 m līdz dušas galvām)

Montāžas secība

Servisam draudzīgs montāžas apraksts

TT1800 montāžas sistēma sniedz iespēju vienkārši un apkopei draudzīgi piestiprināt ierīci pie sienas, neatverot to. Praktiski ierīci mēs esam sadalījuši divos komponentos: Montieris ievieto kontaktligzdu (bez ciešā pieslēguma), pieskrūvē montāžas plāksni, uzbīda darbam gatavo ierīci, ievieto kontaktdakšu (vai pieslēdz to), pieskrūvē aizsargu pret nozagšanu – un darbs paveikts. Vienkāršāk nav iespējams!

1. (Līdz galam nepieskrūvēto) seguma plāksni [1] uz leju izvilkt no ierīces. Uz leju izvilkt ari ierīces aizmugurējā dalā iebīdīto montāžas plāksni [2].
2. Pēc uzstādīšanas vietas izvēles ar montāžas plāksni [2] kā šablonu iezīmēt 4 stiprinājuma urbumu vietas [12], izurbt (8 mm ∅), ievietot aizturtapas un nostiprināt montāžas plāksni ar A komplektā iekļautajām pusapaļajām koka skrūvēm. Mēs iesakām novietot ierīci tādā augstumā, kas atbilst A, B vai C attēlam. Jānodrošina rūpīga piestiprināšana pie masīvas sienas.
3. Ir iespējami 5tālāk aprakstītie pievienošanas veidi.

a) Piestiprināšana, izmantojot instalētu sienā iemontēto kontaktligzdu. Seguma plāksnes [1] augšējā daļa nav nepieciešama. Nolauziet to pie iepriekš noteiktās izslēgšanās vietas [4]. Pēc montāžas plāksnes [2] piestiprināšanas atbilstoši B att. no augšas uzbīdiet ierīci uz montāžas plāksni, ievietojiet kontaktdakšu kontaktligzdā [3] un nobīdiet ierīci pilnībā uz leju. Nostipriniet seguma plāksni ar 2 komplektā iekļautajām metāla gremdgalvas skrūvēm.

b) Sienā iemontētās kontaktligzdas vads. Pieslēgums, izmantojot (kontaktdakšas vietā) no sienas izejošu sienā iemontētās kontaktligzdas vadu [7]. Piestipriniet montāžas plāksni [2] atbilstoši C att. Seguma plāksni no apakšas iebīdiet montāžas plāksnē un no sienas izejošo vadu caur atveri ievadiet seguma plāksnē. levietojiet komplektā iekļauto tikla spaili [11]. Pie ierīces pieslēguma vada [5] nogrieziet kontaktdakšu, nonemiet vada apšuvumu, izolāciju un saspiediet vadu čaulas. Abus vadus pieslēdziet atbilstoši C att. Pievērsiet uzmanību pareizam L (brūns) un N (zils) pieslēgumam. Nodrošiniet ierīces pieslēguma vadu ar komplektā iekļauto deformācijas atslogošanas vietu [8]. Pilnībā bīdiet ierīci uz leju uz seguma plāksni un ieskrūvējiet 2 komplektā iekļautās metāla gremdgalvas skrūves.

c) Apdares vads no augšas. Šajā gadījumā uz ierīces aizmugurē, augšā vidū izlauziet šim mērķim paredzēto vietu vada ejai. Pēc montāžas plāksnes [2] piestiprināšanas atbilstoši C att. virziet apdares vadu uz montāžas plāksnes virzienā uz leju zem seguma plāksnes [1] un cauri atverei. Turpmākā pieslēgšana notiek kā aprakstīts B punktā, 2. rindkopā.

Šajā gadījumā seguma plāksnē [1] apakšā vidū izlauziet šim mērkim paredzēto vietu vada ejai [9]. Pēc montāžas plāksnes [2] piestiprināšanas atbilstoši C att. virziet vadu cauri atverei seguma plāksnē. Turpmākā pieslēgšana notiek kā aprakstīts punktā B, 2. rindkopā.

e) Pieslēguma vads ar kontaktdakšu Pieslēgšana pie vienas no tuvumā pieejamajām kontaktligzdām ar elastīgu pieslēguma vadu ar kontaktdakšu. Šajā gadījumā seguma plāksnē [1] apakšā vidū izlauziet esošo vietu vada ejai [9]. Seguma plāksni no apakšas iebīdiet montāžas plāksnē. levietojiet komplektā iekļauto tīkla spaili [11]. Pie ierīces pieslēguma vada [5] nogrieziet kontaktdakšu, nonemiet vada apšuvumu, izolāciju un saspiediet vadu čaulas. Pieslēguma vadu ar kontaktdakšu samontējiet tādā pašā veidā, un caur atveri ievadiet seguma plāksnē. Ābus vadus pieslēdziet atbilstoši C att. un nodrošiniet tos ar komplektā iekļautajām deformācijas atslogošanas vietām [8]. Pilnībā bīdiet ierīci uz leju uz seguma plāksni un ieskrūvējiet 2 komplektā iekļautās metāla gremdgalvas skrūves.

Tagad ierīces ir gatavas darbam.

Slēgšanas iespējas

Lietojot modelus TT 1800 un TTH 1800, izmantojiet elektronisko tiešo laika slēdzi. Slēdža darbības laiks modelim TT 1800 ir 32 sek., modelim TT 1800 E - 4 min.

lerīces izslēdzas automātiski.

TT 1800 E, TTH 1800 E aktīvais skābeklis / smarža, TTH1800 E

Ierīces tiek ieslēgtas, iedarbojoties infrasarkano staru tuvinājuma elektroniskajai sistēmai bez pieskaršanās.

leslēgšanās attālums (attālums starp ierīces apakšējo malu un rokām vai galvu) mpdelim TT 1800 ir apm. 15 cm un modelim TTH 1800 E apm. 40 cm. leslēgšanās jutīgumu var mainīt specialists.

Sensors-drošības atslēgšana

TT 1800 E, TTH 1800 E

Iebūvētā elektroniskā sistēma novērš ilglaicīgu ierīces darbošanos, ja infrasarkano staru tuvinājuma slēdzis ir nosegts, piem. vandālisma gadījumā, sabojājot ierīces normāli darbību iespraužot tajā košlājamās gumijas

TT 1800 E modeli izslēdzas šādā gadījumā pēc 4 min. un TTH 1800 E modeli pēc 10 min. Pēc traucējuma avota likvidēšanas žāvētāji atkal ir gatavi darbam.

Augstuma regulēšana Starmix matu žāvētājam

Formas ziņā pievilcīgais, robustais Starmix augstuma regulētājs THH500 / TTHH1800 pasūtījuma Nr. 19 07 09 sniedz iespēju matu žāvētāju bez pakāpēm un individuāli pielāgot ierīces lietotāja kermana izmēram.

Tādējādi matu žāvēšana būtiski tiek atvieglota īpaši bērniem un cilvēkiem ratiņkrēslā.

Kā alternatīvu augstuma regulētājam Jūs variet piemontēt arī divus matu žāvētājus, ievērojot starp tiem maks. 40 cm attālumu (maksimālais elektroniskā infrasarkano staru tuvinājuma slēdža attālums ir 40 cm.).

Tīrīšana un kopšana

Gaisa iesūkšanas režgi [6] pie ierīces apakšējās malas pielipušu pūku un putekļu tīrīšanai vajadzības gadījumā nosūkt ar putekļu sūcēja salaiduma sprauslu. Ja režgī ir cieši iekērušies netīrumi, notīriet tos ar birsti.

Drošības norādes

• Pirms ierīces pievienošanas pārbaudiet, vai datu plāksnītē norādītais spriegums atbilst lokālajam pieslēguma spriegumam. Datu plāksnīti Jūs atradīsiet uz korpusa apakšējās malas.
• Nodrošiniet ierīci ar maksimāli 16 A drošinātāju.
• Lūdzu ievērojiet, ka nepareizi rōkojoties ar elektroierīcēm, var rasties riska situācijas, kuras bērni, iespējams, nespēj atpazīt.
• Nododiet šo lietošanas instrukciju arī citiem ierīces lietotājiem, lai arī vini būtu informēti par visām tās funkcijām un norādēm.
• Pirms visiem ierīces remontdarbiem un tīrīšanas darbiem atvienojiet iekārtu no sprieguma!

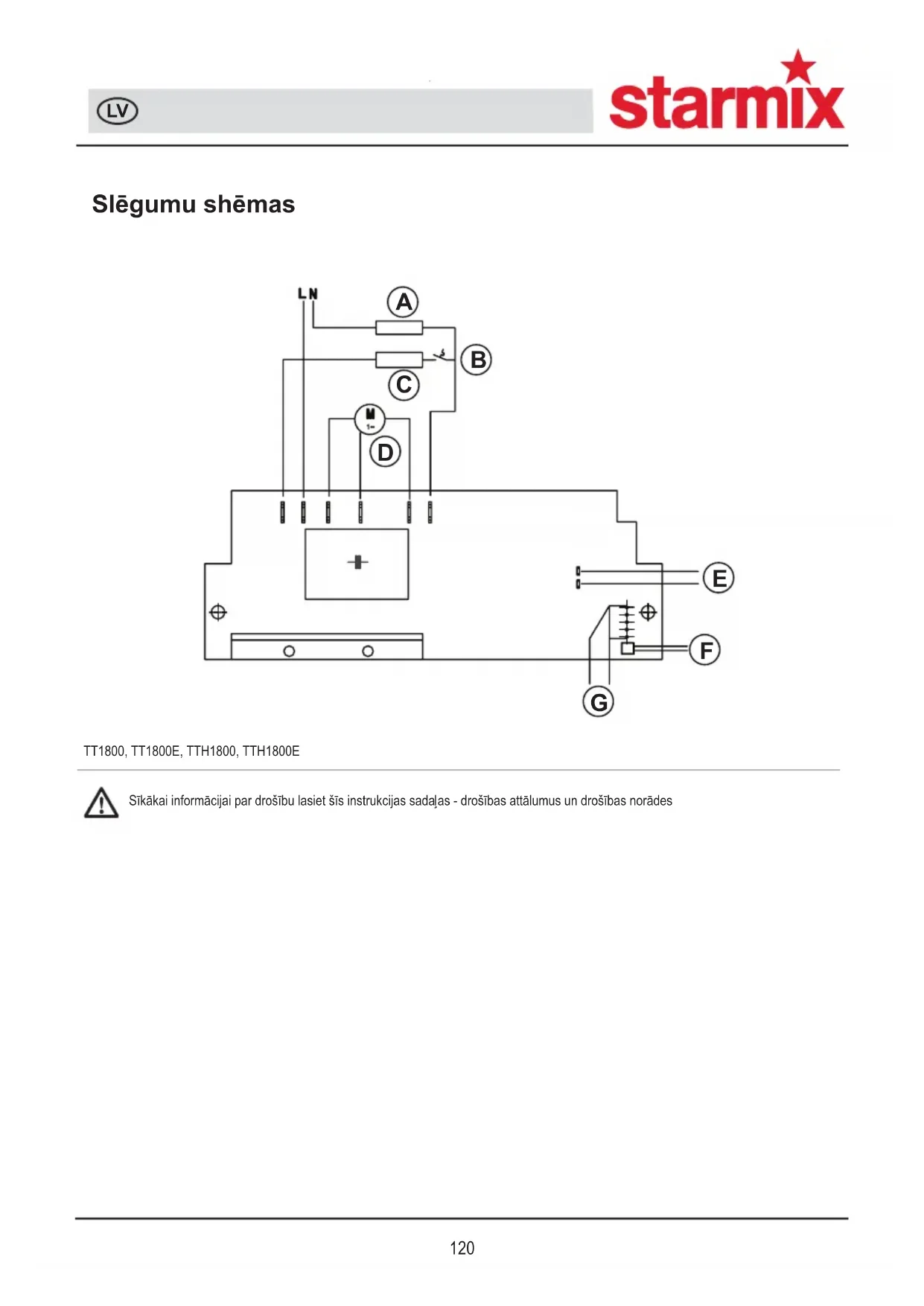

Схема соединений
