Produkttype	Varmluft håndtørrer
Mærke	Starmix
Model	TT 1800 E
Nominel effekt	1800 W
Varmeeffekt	1700 W
Motoreffekt	100 W
Luftstrøm	38 l/s
Dimensioner (B x D x H)	270 x 161 x 330 mm
Vægt (med vægbeslag)	3,2 kg
Strømforsyning	Indbygget stikkontakt eller fast tilslutning
Beskyttelse	Sikring maks. 16 A
Elektronisk timer	Varighed: 32 sekunder (model TT 1800 E: 4 minutter)
Nærhedssensor	Infrarød, berøringsfri
Afbryderafstand	Ca. 15 cm (hænder)
Sikkerhedsstop	Automatisk efter 4 minutter, hvis sensor er blokeret
Sikkerhedstermostat	Ja
Termisk sikring	Ja
Tyverisikring	Integreret i dækpladen
Luftindtagsgitter	Rengøring med støvsuger eller børste
Installation	Vægmonteringsplade (dyvler og skruer medfølger)
Indhold i emballagen	Apparat, dyvler, skruer, netklemme, kabelsko, sikkerhedsnøgle, skruetrækker, duftdiffusor
Standarder	CCA, IP 23, CE

Ofte stillede spørgsmål - TT 1800 E Starmix

Hvordan installeres håndtørreren TT 1800 E?

Installationen skal udføres af en fagtekniker. Monteringspladen fastgøres til væggen med de medfølgende dyvler og skruer. Apparatet glides derefter ind på pladen og tilsluttes en indbygget stikkontakt eller fast tilslutning. En tyverisikring sikrer hele enheden.

Hvad er den anbefalede monteringshøjde?

Monteringshøjden skal overholde sikkerhedsafstandene: mindst 0,6 m fra kanten af et badekar eller bruser og 1,2 m fra brusehoveder. Figurerne A, B eller C i manualen viser standardhøjderne.

Hvordan rengøres og vedligeholdes apparatet?

Rengør regelmæssigt luftindtagsgitteret under apparatet med en støvsuger (flad mundstykke) eller en børste for at fjerne fnug og støv. Tag altid stikket ud af strømmen før rengøring.

Hvad er den automatiske driftstid?

For model TT 1800 E er den elektroniske timer indstillet til 4 minutter. Apparatet slukker automatisk ved cyklusens slutning. Hvis sensoren blokeres, aktiveres et sikkerhedsstop også efter 4 minutter.

Virker håndtørreren berøringsfrit?

Ja, start sker berøringsfrit via en infrarød elektronisk nærhedssensor. Det er nok at placere hænderne under gitteret i ca. 15 cm afstand for at starte tørringen.

Hvad er de vigtige sikkerhedsforanstaltninger?

Kontroller, at spændingen svarer til hjemmets (se mærkeplade). Brug en sikring på maks. 16 A. Tag altid stikket ud af apparatet før indgreb. Overhold sikkerhedsafstandene til vand.

Kan jeg bruge duftdiffusoren?

Ja, model TT 1800 E er kompatibel med en medfølgende duftdiffusor. Denne gør det muligt at sprede en behagelig duft. Duftpatronen placeres i diffusoren.

Hvad gør man ved fejlfunktion eller uventet stop?

Hvis apparatet stopper efter 4 minutter (eller 10 min for TTH), kontrollér om sensoren er blokeret (f.eks. tyggegummi). Rengør luftindtagsgitteret. Hvis problemet fortsætter, kontakt en fagtekniker.

Er apparatet egnet til børn?

Ja, nærhedssensoren letter den berøringsfrie brug. For hårtørrere muliggør en valgfri højdejustering (Starmix THH500) tilpasning til børn eller kørestolsbrugere.

Hvor kan jeg finde reservedele?

Brugervejledningen nævner en liste over reservedele. Se manualen eller kontakt Starmix kundeservice for at bestille dele som motor, varmelegeme eller dækplade.

BRUGSANVISNING TT 1800 E Starmix

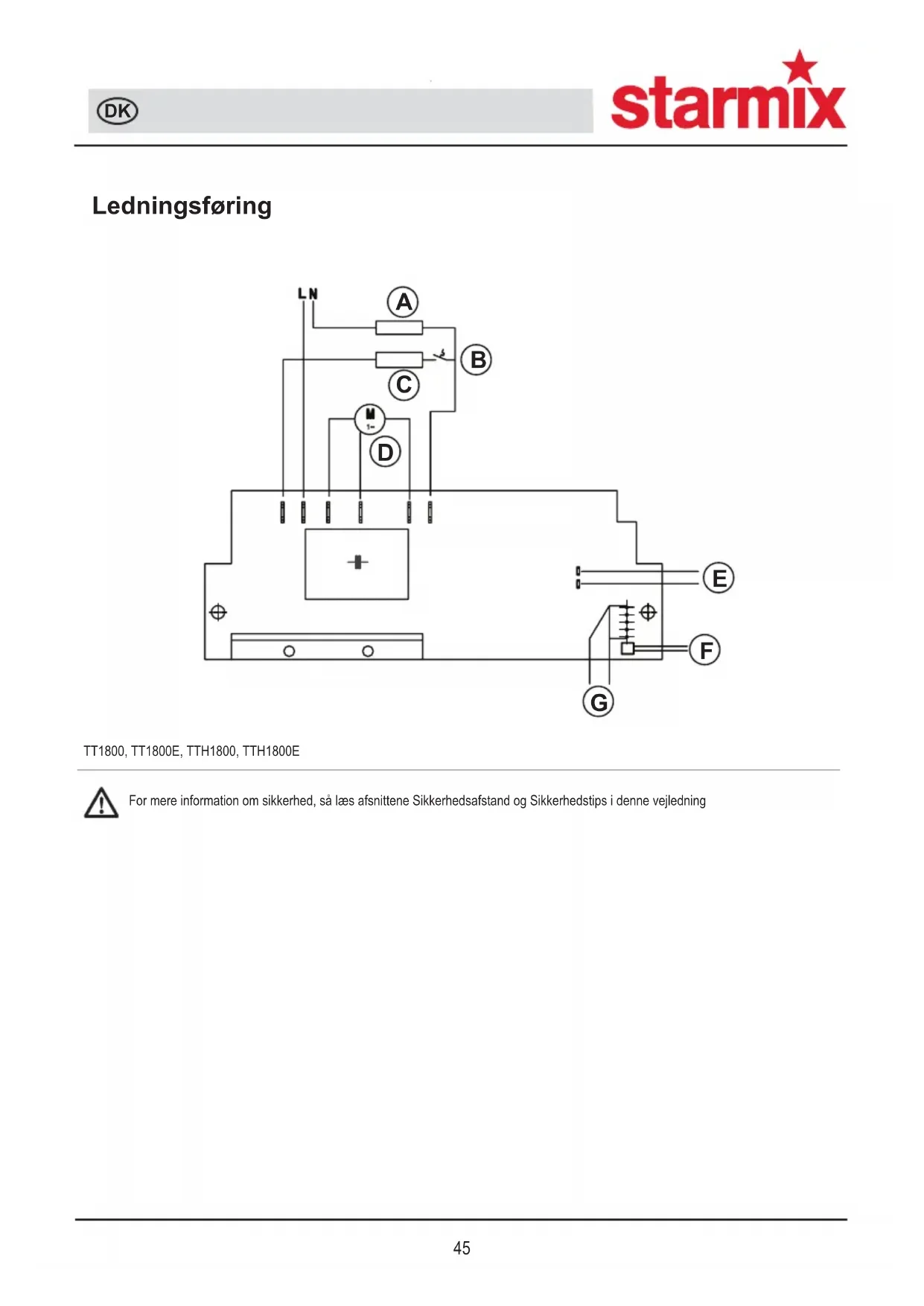

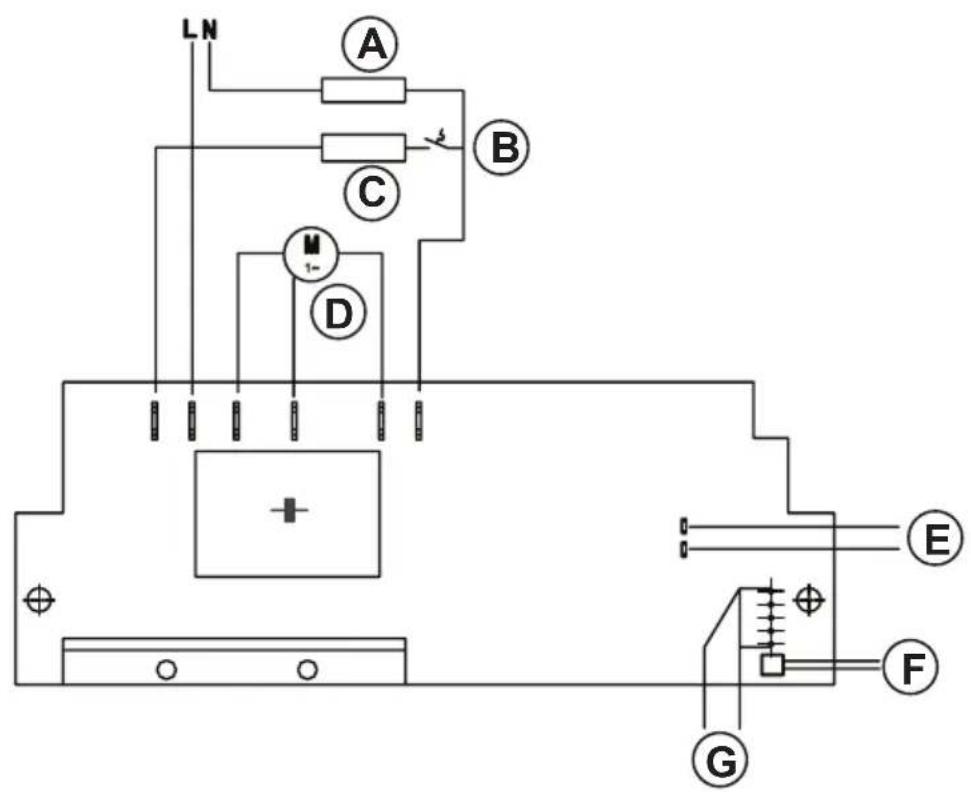

A	Termosikring	H	Afbryder for tillægsfunktion Active Oxygen / Duft	3	Stikkontakt	10	Tilslutningsledning/installation
B	Termokontakt	I	Active Oxygen-Generator / Centermagnet TT1800-EO/-ED	4	Afknaekningsplade	11	Terminaler
C	Varmelegeme X Badekar 5 Tilslutningsledning 12 Monteringshuller
D	Motor Y Bruseområde 6 Luftindsugningsgitter 13 Duftindskub
E	Mikrokontakt TT1800, TTH1800	Z	Bruserhoved	7	Indstiksledning	14	Luftudledningsgitter
F	LED TT1800E	1	Indkapsling/Indgrebsikring	8	Modstandsklemme
G	Afstandselektronik TT(H)1800EO, EF, E	2	Montageplade/Vægophæng	9	Ledningsindgang

s

For mere information om sikkerhed, så læs afsnittene Sikkerhedsafstand og Sikkerhedstips i denne vejledning

Vi har skrevet denne brugervejledning, så du hurtigt, men grundigt kan lære dit nye apparat at kende.

• denne vejledning grundigt igennem, før du tager apparatet i brug. I vejledningen finder du vigtige punkter om sikkerhed, anvendelse, vedligeholdelse og afskaffelse.
• Gør dig bekendt med apparatets funktioner, i den rækkefølge de er beskrevet i denne brugervejledning.
• opmærksom på alle tips og forklaringer, samt de betjeninger og funktioner, som de hører til. På denne måde sørger du for, at apparatet altid virker og får en lang levetid.
• Vær især opmærksom på de punkter, som omhandler sikkerheden. De hjælper dig med at undgå ulykker og at apparatet beskadiges.
  • Gem brugervejledningen - den kan blive til nytte senere.

Dette apparat overholder alle anerkendte tekniske regler samt sikkerhe- dsbestemmelser for elektronisk udstyr. Producenten hæfter ikke for eventuelle skader, som opstår som følge af uhensigtsmæssig brug og forkert betjening

Leveringsrumfang

1 Hår- eller håndtørrer
4 Plugs
4 Halvrunde træskruer
1 Terminal
2 Skruer til afdækningspladen
2 Modstandsklemmer
4 Skruer til modstandsklemmerne
1Sikkerhedsnøgle
1 Skruetrækker (TT 1800 E)
1 Duftindskub

Tekniske dataCCA IP 23		Varmlufttørrer til hænder Varmlufttørrer til hår
		TT 1800 TT	1800E TT 1800E	Aktiv Oxygen	TT 1800EDuft	TTH1800 TTH	1800E
Nominel effekt 1800 Watt X X X X X X
Varmeeffekt 1700 Watt X X X X X
Motoreffekt 100 Watt X X X X X
Luftstrøm 38 l/s X X X X X X
Apparatets mål	B 270, D 161, H 330 mm
Vægt med vægophæng	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Udstyr	Varmlufttørrer til hænder				Varmlufttørrer til hår
	TT 1800	TT 1800E	TT 1800E Aktiv Oxygen	TT 1800E Duft	TTH1800	TTH1800E
Elektrisk tidsindstillet kontakt: Løbetid på 32 sek.	X
Elektrisk tidsindstillet kontakt: Løbetid på 4 min.					X
Elektrisk afstandssensor		X	X	X		X
Sikkerhedsnetstiktilslutning	X	X	X	X	X	X
Sikkerheds-temperaturbegrænser	X	X	X	X	X	X
Termoemaljering	X	X	X	X	X	X
Sensor-sikkerhedsafbryder		X	X (4min)	X (4min)		X (10min)
Integreret montageplade	X	X	X	X	X	X
Indgrebssikring ved afdækningsplade	X	X	X	X	X	X
Luftindsugningsfilter, som kan støvsuges	X	X	X	X	X	X
Aktivt surstof
Duftpatron				X
LED-belysning		X	X	X

Monteringsvejledning

Apparatet skal monteres af en fagmand, så man er sikker på, at samtlige sikkerhedsforskrifter overholdes under monteringen. I rum med bruser eller badekar må apparatet ikke anbringes inden for den i VDE-forskrifterne angivne sikkerhedsafstand (0,60 m til kanten af brusekabine eller badekar og 1,20 m til bruserhovedet).

Monteringsrækkefølge

Det servicevenlige monteringskoncept

TT 1800-montagesystemet gør det muligt på en let og servicevenlig måde at anbringe apparatet på væggen uden at åbne det. Vi har opdelt apparatet i to komponenter: Installatøren monterer en stikdåse (eller en fast forbindelse), skruer montagepladen på, glider det funktionsklare apparat fast på den, sætter netstikket i (eller tilslutter det), skruer indgrebssikringen af – og færdig! Lettere bliver det ikke!

1. Den (endnu ikke fastskruede) afdækningsplade [1] trækkes ned fra apparatet. Den montageplade [2], som er skubbet op på bagsiden af apparatet, trækkes ligeledes ud.
2. Når anbringelsesstedet er fastlagt, tegnes de 4 monteringshullers [12] placering på væggen med montagepladen [2] som skabelon. Bor hullerne (8 mm ∅), sæt plugs i og skru montagepladen fast med halvrunde skruer (Billede A). Vi anbefaler at apparatet anbringes i en højde, der svarer til Billede A, B eller C. En solid fastskruning på en massiv væg er nødvendig.
3. De er muligt at tilslutte apparatet på de 5 følgende måder:
   a) Anbringelse oven over en stikkontakt.. Den øvre del af afdækningspladen [1] benyttes ikke. Knæk afbrækningspladen [4] af. Efter fastskruning af montagepladen [2] ifølge Billede B glides apparatet fra oven ned på pladen. Stikket sættes i stikkontakten [3], og apparatet glides helt ned. Afdækningspladen sættes fast med de to medfølgende dertil indrettede skruer.
   b) Fast forbindelse med ledning. Tilsutning til en (i stedet for en stikdåse) fast forbindelse med ledning [7] i væggen. Montagepladen [2] skrues fast på væggen ifølge Billede C. Afdækningspladen glides nedefra op i montagepladen, så ledningen, som kommer ud af væggen, føres gennem åbningen i afdækningspladen. Den medfølgende modtandsklemme [11] indsættes. Stikket på apparatets tilslutningsledning [5] skæres nu af, ledningens isolering skæres ligeledes af afisolieres og enderne klemmes sammen. Begge ledninger skrues fast (som vist på Billede C). Pas på, at de sluttes rigtigt til: L (brun) og N (blå). Apparatets tilslutningsledning sikres med den medfølgende modstandsklemme [8]. Apparatet glides helt ned på afdækningspladen, og de to medfølgende skruer drejes
   c) Indstiksledning fra oven. Plastikstykket, der dækker ledningsindgangen midt på oversiden af apparatet tæt ved bagkanten, brækkes af. Når montagepladen [2] er skruet fast ifølge Billede C, føres ledningen fra montagepladen under afdækningspladen [1] og gennem åbningen. Tilslutningen fortsætter nu, som beskrevet under Billede B.
   d) Indstiksledning nedefra. Plastikstykket, der dækker ledningsindgangen [9] i

underkanten af afdækningspladen [1], brækkes af. Efter fastskruning af montagepladen [2] ifølge Billede C føres ledningen gennem åbningen i afdækningspladen. Den videre tilslutning følger det under Billede B i 2. afsnit beskrevne.

e) Tilslutning med stik. Slut apparatet til den nærmeste stikdåse med et fleksibelt kabel med stik i enden. Plastikstykket, der dækker ledningsindgangen [9] i underkanten af afdækningspladen [1], brækkes af. Afdækningspladen glides op i montagepladen nedefra. Den medfølgende modtandsklemme [11] indsættes. Stikket på apparatets tilslutningsledning [5] skæres nu af, ledningens isolering skæres ligeledes af afisolieres og enderne klemmes sammen. Tilslutningsledningen med stikket klargøres på samme måde og føres gennem åbningen i afdækningspladen. Begge ledninger skrues fast (som vist på Billede C) og sikres med den medfølgende modstandsklemme [8]. Apparatet glides helt ned på afdækningspladen og de to medfølgende skruer drejes.

Apparatet er nu klar til brug.

Kontaktmuligheder

På TT 1800 og TTH 1800 er udstyret med elektriske tidsindstillede kontakter. Kontaktens løbetid på TT 1800 er 32 sek., og på TT 1800 E er den 4 min.

Apparaterne slukker automatisk.

TT 1800 E, TTH 1800 E Aktiv Oxygen / Duft, TTH1800 E

Apparaterne aktiveres gennem en infrarød berøringsfri kontakt.

Aktiveringsafstanden (afstanden mellem apparatets underkant og hånden eller hovedet) er på TT 1800 ca. 15 cm og på TTH 1800 E ca. 40 cm. Følsomheden kan ændres af en tekniker.

Sensor-sikkerhedsafbryder

TT 1800 E, TTH 1800 E

Den indbyggede elektronik forhindrer uafbrudt aktivering, hvis den infrarøde sensor dækkes til f. eks. ved tyggegummihærværk.

TT 1800 E-modellen slukker efter 4 min. og TTH 1800 E-modellen efter 10 min. Når kilden til forstyrrelsen er undersøgt, er apparatet igen klar til brug.

Højdeindstilling af Starmix Hårtørrere

Den veludformede robuste Starmix Højdeindstiller THH500 / TTHH1800 Bestillingsnr. 19 07 09 muliggør individuel trinløs tilpasning til forskellige kropshøjder. Derved gøres hårtørring for især børn og rullestolsbrugere væsentlig lettere. Som et alternativ til højdeindstilling kan man også montere to hårtørrere med en højdeforskel på 40 cm (rækkevidden på den infrarøde sensor skal maks. være 40 cm).

Luftudledningsgitteret [6] på undersiden af apparatet skal rengøres for fnug og støv med en støvsuger med passende mundstykke. Fastsiddende snavs på gitteret skal fjernes med en børste..

Sikkerhedstips

• Før du anvender apparatet, så tjek at den spænding, som er angivet på typeskiltet, er i overensstemmelse med din husstands. Typeskiltet findes på apparatets underside.
• Anvend maksimalt 16 A-sikringer med apparatet.
• Pas på, när børn anvender apparatet - de er muligvis ikke bekendt med farerne ved forkert brug.
• Giv denne brugervejledning til andre brugere af apparatet, så de også kan informere sig om alle funktioner og instruktioner.
• Ved alle former for indgreb samt vedligeholdelse skal strømmen til apparatet være afbrudt.
