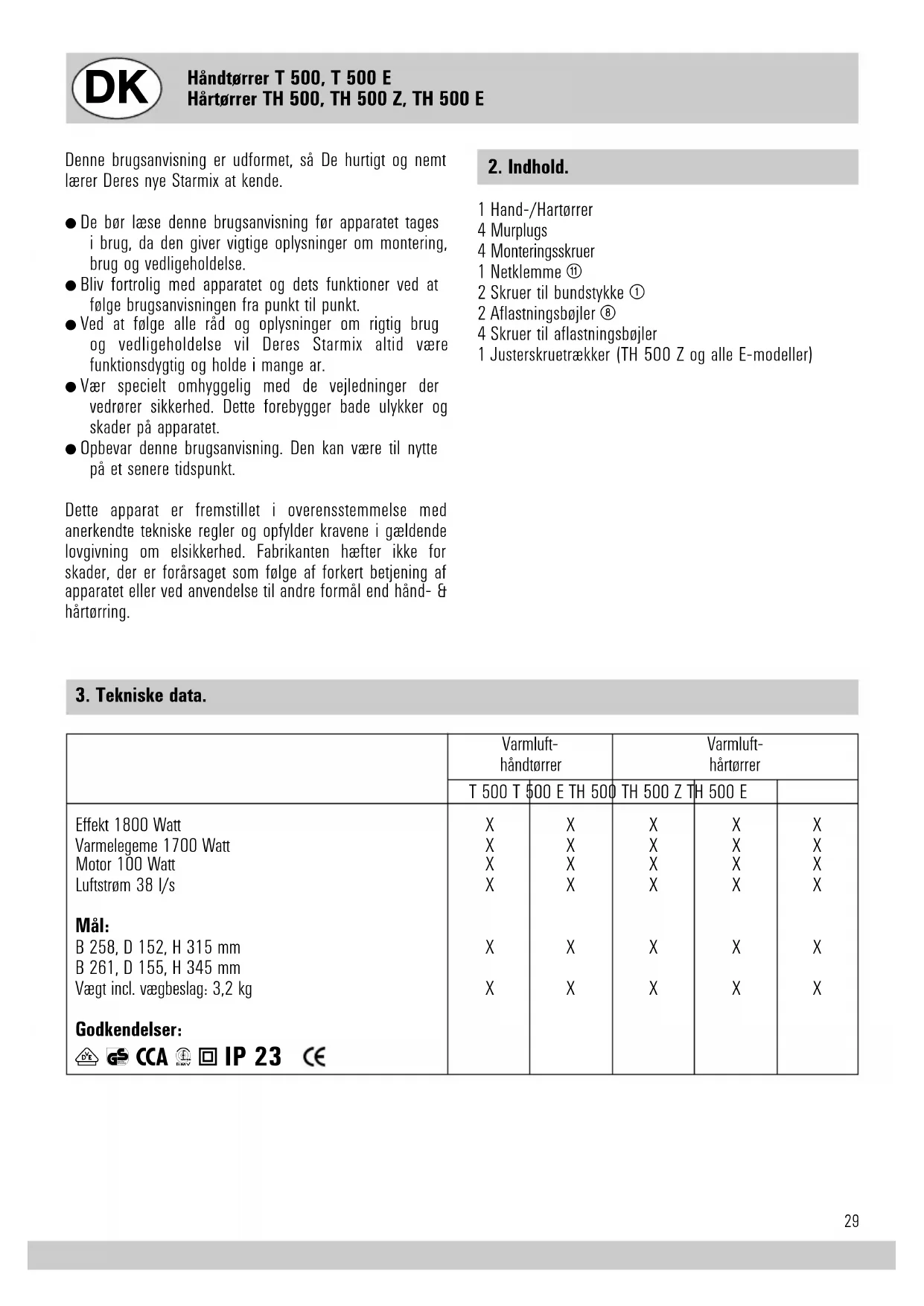

BRUGSANVISNING T 500 E Starmix

Monterings- og
brugsanvisning
Side 29-31

Denne brugsanvisning er udformet, sö De hurtigt og nemt lærer Deres nye Starmix at kende.

• De bør læseijke brugsanvisning før apparatet tages i drug, da den giver vigtige oplysninger om montering, drug og vedligeholdelse.
• Bliv fortrolig med apparatet og dets functioner ved at følge brugsanvisningen fra punkt til punkt.
• Ved at følge alle råd og oplysninger om rigtig brug og vedligeholdelse vil Deres Starmix altid vare Funktionsdygtig og holde i mange ar.
  Vær specielt omhyggelig med de vejledninger der vedrører sikkerhed. Dette forebygger bade ulykker og skader på apparatet.
  Opbevar donne brugsanvisning. Den kan vare til nytte pa et senere tidspunkt.

Dette apparat er fremstillet i overensstemmelse med anerkendte tekniske regler og opfylder kravene i gældende lovgivning om elsikkerhed. Fabrikanten hæfter ikke for skader, der er forårsaget som følge af forkert betjening af apparatet eller ved anvendelse til andre formal end hand- & härtrøring.

2. Indhold.

1 Hand-/Hartorrer
4 Murplugs
4 Monteringsskruer
1Netklemme ⑩
2 Skruertil bundstykke ①
2 Aflastningsbajler ⑧
4 Skruer til aflastningsbøjler
1 Justerskruetrækker (TH 500 Z og alle E-modeller)

3. Tekniske data.

	Varmluft-händtörrer		Varmluft-härtörrer
	T 500 T	$00 E TH 500	TH 500 Z	TH 500 E
Effekt 1800 Watt	X	X	X	X	X
Varmelegeme 1700 Watt	X	X	X	X	X
Motor 100 Watt	X	X	X	X	X
Luftström 38 l/s	X	X	X	X	X
Mäl:
B 258, D 152, H 315 mm	X	X	X	X	X
B 261, D 155, H 345 mm
Vægt incl. vægbeslag: 3,2 kg	X	X	X	X	X
Godkendelser:

Udstyr:	T 500 T $500 E TH 500 TH 500 Z TH 500 E
Elektronisk tids-elektronikIøbetid 32 sek.	X
Elektronisk tids-elektronikIøbetid ca. 4 min.		X
Elektronik infrarød styring		X
Uden tænd/sluk Funktion (brugesammen medmøntbox MZS 4, eller andet egner tidsrelæ)		X
Med ledning op stikprop	X	X
Varmebergrænser	X	X
Sensor sikkerhedsafbryder		X
Termosikring	X	X
Integreret vægbeslag	X	X
Tyverisikring	X	X
Rengøringsvenligt trådfilter	X	X

4. Montering.

For at opflyde kravene i geldende lovgivning om elskirhered skal apparatet monteres af en fagmand. I vadrum skal apparatet monteres, sa det overholder geldende sikkerhedsafstand til bruser/-badekar. Der skal monteres en 2-polet afbryder i installationen med en kontaktabning pa min. 3 min.

5. Monteringsrækkefolge.

Det servicevenlige montagekoncept.

T 500 montage-systemet muliggør en nem og servicevenlig montering, uten at man behoover at abne apparatet. Appatatet er delt op i 2 dele; installatoren sorger for stikdase ellfer fast tilslutning, monterer vægbeslaget, sætter stikproppen i (eller slutter til) og monterer bundstykket/ tyverisikringen. Sādan.

1. Bundstykket ① trykkes nedenud fra apparatet. Væg-beslaget ② på bagsiden af apparatet trykkes ligeledes nedenud.
2. Vægbeslaget ② bruges som skabelon til at markere de 4 monteringspunkter ⑫ med. Der bores (8 mm Ø), murplugs isættes og vægbeslaget monteres med de

4 skruer. Vi anbefaler en monteringshøjde som vist i fig. A, B eller C. Apparatet skal monteres solidt på en fast væg.

1. De næste 5 punkter beskriver de forskellige tilslutningsmuligheder.
   3.1 Montering over forsænket stikdase.

Den overste del af bundstykket ① brakkes af ved den markerede brudlinie ④ . After montering af vagbeslaget ② som vist i fig B, sættes apparatet pa vagbeslagets sliderser fra oven, Stikproppen sættes i stikdansen og apparatet kores helt i bund. Bundstykket monteres og skrues fast.

3.2 Skjult ledning.

Fast tilstlutning (istedet for stikdase) til skjult ledning ⑦ Vægbeslaget ② moneres som vist i fig C. Bundstykket kores nedenfra op pa vægbeslaget, og ledningen fores gennem hullet i bundstykket. Den vedlagte netklemme ① moneres. Stikproppenskaeres af og ledningen moneres som vist i fig C. Ledningen sikres med den vedlagte aflastningsbøjle. Apparatet kores helt i bund. Bundstykket moneres og skrues fast.

3.3 Ledning pa væg (fra oven).

Det markerede punkt til ledningsgennemforingmidt pa apparatets bagsides ovre halvdel trykkes ud. Efter at vaegbeslaget ② er monteret som vist i fig.C, fores ledningen ned gennem hullet i bundstykker ① og op til

netklemmen ⑪. Den videre tilslutning som beskrevet under 3.2 afsnit 2.

3.4 Ledning på væg (fra neden).

Markeringen ⑨ til ledningsgennemf.orgingmidt pa bundstykkets ① underside trykkes ud. After at vagbeslaget ② er monteret som vist i fig.C.fores ledningen gennem hullet i bundstykkets underside.Den videre tilslutning som beskrevet under 3.2 afsnit 2.

3.5 Forlangerledning med stikprop.

Tilslutning til en forhandenvaerende stikdase.

Markeringen ⑨ til ledningsgennemfaring mitt pa bundstykkets ① underside trykkes ud. Bundstykker kores nedenfra op pa vægbeslaget. Vedlagte netklemme moneres. Stikproppen skares af og ledningen moneres som vist i fig C.

Apparatet er nu klartil at tages i drug.

6. Aktiveringsmuligheder.

T 500, TH 500 Z

T 500 og TH 500 Z aktiveres med et tryk pa den rode knap pa apparatets forside. Labetid: T 500 32 sec. TH 500 Z 4 min.

Apparaterne slukker automatisk.

Lobetiden på TH 500 Z kan ænres af en fagmand. Der er en 9-trins indstilling = 1-9 min.

Hertil benyttes den vedlagte justerskrueetrækker, der fores ind gennem hullet i venstre side af indsugnings tradfiltret ⑥ til kontakten. Drejes der venstre om forkortes lobetiden og omvendt. Opmærksomheden henledes pa at nar kontakten star i stilling (O), er apparatet afbrudt.

T 500 E, TH 500 E

Disse apparater aktiveres ved hjælp af en infrarød styring.

Aktiveringsafstanden (afstanden mellem undersiden af appatatet og hænder/-hoved) er på handtørrerne indstillet til ca. 15 cm, og på hærørrerne ca. 40 cm. Aktiveringsafstanden kan justeres af en fagmand. Hertil benyttes den vedlagte justerskruetrækker, der fores ind gennem hullet i venstre side af indsugningsfiltret ⑥ til potentiometeret. Drejes der venstre om forkortes aktiveringsafstanden og omvendt. I meget lyse rum kan en minded aktiveringsafstandvide nødvidig.

TH 500

Dette apparat, der leveres.uden tidsrelæ, aktiveres ved hjælp af Starmix mɒntbox MZS 4, der fæs som ekstra tilbehør. Montering som vist i fig. E. og F.

Sikkerheds sensor T 500 E, TH 500 E

Den indbyggede elektronik forbinder at apparatet korer i en uendelighed hvis den infrarode styring blokeres. Handtorrerne standser after 2 min. uafbrudt korsel og haretorrerne after 10 min. Sasnart blokeringen fjernes kan apparaterne koreigen.

Møntbox MZS 4

Ved tilslutning af TH 500 Z/E til montbox bibeholdes henholdsvis tend/sluk Funktionen og den infrarode styring. Montboxen sikrer dels en hurtig indtjening af Deres Starmix somt beskyttelse mod misbrug.

7.Hojdejustering til Starmix harto rere.

Den designrigtige robuste højdejusteringsskinne THH 500 muliggør en trindløs regulering af hartorreren after den enkelte brugers højde. Dette letter hartorring især for born og karestolsbrugere. Som alternativtil højdejusteringsskinnen kan man montere 2 hartorrere med en højdeforskel pa 40~cm (Max. rækkevidde for infrarod styring er 40~cm ).

9. Sikkerhedsregler.

• Før tilslutning bør De forvisse Dem om at den på typeskiltet angivne spænding svarer til den spænding, der forefindes på monteringsstedet. Typeskiltet finder De på undersiden af apparatet.
• Usaglig omgang med elektriske apparater kan medføre farer, der ikke genkendes af børn.
• V ideregiv venligstijkebrugsanvisning til andre der benyttar apparatet. sa ogsa de kan siete sig ind i apparatets Funktion og vedligeholdelse.
• Før indgreb eller rengøring slukkes der på den 2-polet afbryder, der skal forefindes i installationen.

Pluggene sette i og monteringsplaten skrus fast med de fire medfolgende treskruer.

Det anbefales a montere apparatet i hoyde som angitt i figur A, B eller C.

1. Nedenfor er 5 ulike monteringsmater beskrevet:
   3.1 Montering over innfelt stikkontakt.

Den øvre delen av dekkplaten ① skal ikke benyttes. Den kan brekkes av ved svekning ④ . After at montasjeplaten o er montertigt. fig. B skyves apparatet ned pa monteringsplaten. Pluggen settes i stikkontakten ③ , og apparatet skyves welt ned. Dekkplaten skrus fast med de to medfolgende skruer.

Apparats tilforselsledning på sikres med medfolgende strekkavlaster ⑧ . Apparatet skyves welt ned på dekkplaten og festes med to skruer.

3.3 Tilforselsledning ovenfra

3.4 Tilfselsledning nedenfra

Midt pa apparatet, nede pa baksiden av dekkplaten ① er det en svekning ⑨ som kan brytes ut. Montasjeplaten vestes iht. fig. C. Tilforselsledningen fores gjennom apningen i dekkplaten. Den videre montering skjer som under punkt 3.2.

3.5 Tilfselsledning med plugg.

Tilkobling med fleksibel ledning med plugg til en stikkontakt i nærhen. Mird pa apparatet, nede pa dekkplaten ① er det en svekning ⑨ som kan brytes ut. Skyv dekkplaten i monteringplaten nedenfra.

Sett i nettklemmen o og klipp derefter av pluggen pa apparatledningen ⑪. Tilforselsledningen fores inn gjennom apningen i dekkplaten. Begge ledninger kobles som vist i fig. C og sikres med de medfolgende strekkavlastere ⑧.

Apparatet er nä klart til bruk.

6. Innstillingsmuligheter.

T 500, TH 500 Z

Disse modellene har elektronisk tidur. Fra fabrik er gangtiden for T 500 innstilt pa 32 sek. TH 500 Z er innstilt pa 4 min. Apparatet slar seg automatisk av.
