Rodzaj produktu	Suszarka do rąk na ciepłe powietrze
Marka	Starmix
Model	T 500 E
Wymiary (Dł. x Gł. x Wys.)	258 x 152 x 315 mm
Waga	3,2 kg
Moc nominalna	1800 W
Moc grzewcza	1700 W
Moc silnika	100 W
Przepływ powietrza	38 l/s
Zasilanie	230 V / 50 Hz (sprawdzić na tabliczce znamionowej)
Rodzaj sterowania	Wykrywanie zbliżeniowe na podczerwień (bezdotykowe)
Odległość zadziałania	Około 15 cm
Opóźnienie bezpieczeństwa	Automatyczne wyłączenie po 10 minutach w przypadku zasłonięcia czujnika
Montaż	Ścienny z wbudowaną płytą montażową i systemem antykradzieżowym
Konserwacja	Czyścić kratkę wlotu powietrza odkurzaczem
Bezpieczeństwo	Złącze bezpieczeństwa, regulator temperatury, wyłącznik nadmiarowy
Normy	EN 60335, EN 44014, EN 60555 (dyrektywy 73/23/EWG, 89/336/EWG)
Zawartość dostawy	Urządzenie, płyta montażowa, kołki, śruby, listwa zaciskowa, plastikowy wkrętak

Często zadawane pytania - T 500 E Starmix

Jak zainstalować suszarkę do rąk Starmix T 500 E?

Montaż powinien być wykonany przez specjalistę. Użyj płyty montażowej jako szablonu do wywiercenia otworów (średnica 8 mm). Przymocuj płytę za pomocą 4 dostarczonych wkrętów do drewna, a następnie nasuń urządzenie na płytę. Podłączenie można wykonać przez gniazdo podtynkowe, przewód podtynkowy, wypust górny lub dolny, albo za pomocą przewodu z wtyczką. Zapoznaj się ze schematem podłączenia w instrukcji.

Jak wyregulować czułość czujnika podczerwieni?

Czułość może być regulowana przez specjalistę za pomocą dostarczonego plastikowego wkrętaka. Włóż go do otworu po lewej stronie kratki ssącej i obróć wbudowany potencjometr: w lewo, aby zmniejszyć czułość, w prawo, aby zwiększyć. W bardzo jasnych pomieszczeniach ustaw na mniej czułą pozycję.

Jaki jest zasięg zadziałania T 500 E?

Odległość zadziałania między dolną krawędzią urządzenia a dłońmi wynosi około 15 cm.

Jak wyczyścić suszarkę do rąk Starmix T 500 E?

Przed czyszczeniem odłącz urządzenie. Odkurz kratkę wlotu powietrza znajdującą się pod urządzeniem za pomocą ssawki odkurzacza, aby usunąć zanieczyszczenia i kurz. W razie potrzeby wyszczotkuj uporczywe zabrudzenia.

Co zrobić, jeśli urządzenie nie wyłącza się?

System elektroniczny ma zabezpieczenie: jeśli czujnik podczerwieni jest zasłonięty (np. przez gumę do żucia), urządzenie automatycznie wyłącza się po 10 minutach. Po usunięciu przeszkody urządzenie jest ponownie gotowe do pracy.

Jakie środki ostrożności należy zachować?

Przed podłączeniem sprawdź, czy napięcie odpowiada podanemu na tabliczce znamionowej (pod obudową). Instalacja musi zawierać wyłącznik z rozwarciem styków 3 mm. Nie instalować w miejscach oddalonych o mniej niż 0,6 m od prysznica lub wanny. Zawsze odłączaj urządzenie przed jakąkolwiek ingerencją lub czyszczeniem.

Czy T 500 E może być używany z minutnikiem na monety?

Nie, T 500 E jest wyposażony w czujnik podczerwieni i nie jest przeznaczony do minutnika na monety. Modele TH 500 (bez litery) są do tego zaprojektowane z opcjonalnym minutnikiem MZS 4.

Jakie są możliwe sposoby podłączenia?

Możliwych jest pięć sposobów: 1) Podłączenie przez gniazdo podtynkowe, 2) Przewód podtynkowy, 3) Podłączenie natynkowe od góry, 4) Podłączenie natynkowe od dołu, 5) Przewód z wtyczką. Każdy sposób jest szczegółowo opisany w instrukcji wraz ze schematami.

Jak wyregulować wysokość montażu?

Suszarka do rąk może być montowana na różnych wysokościach zgodnie z rysunkami A, B lub C w instrukcji. Dla suszarek do włosów dostępny jest zestaw do regulacji wysokości. Zaleca się montaż urządzenia na wysokości dostosowanej do użytkowników, np. 40 cm maksymalnego zasięgu czujnika dla TH 500.

Gdzie znaleźć tabliczkę znamionową urządzenia?

Tabliczka znamionowa znajduje się na dolnej stronie obudowy. Zawiera napięcie, moc i inne istotne informacje techniczne.

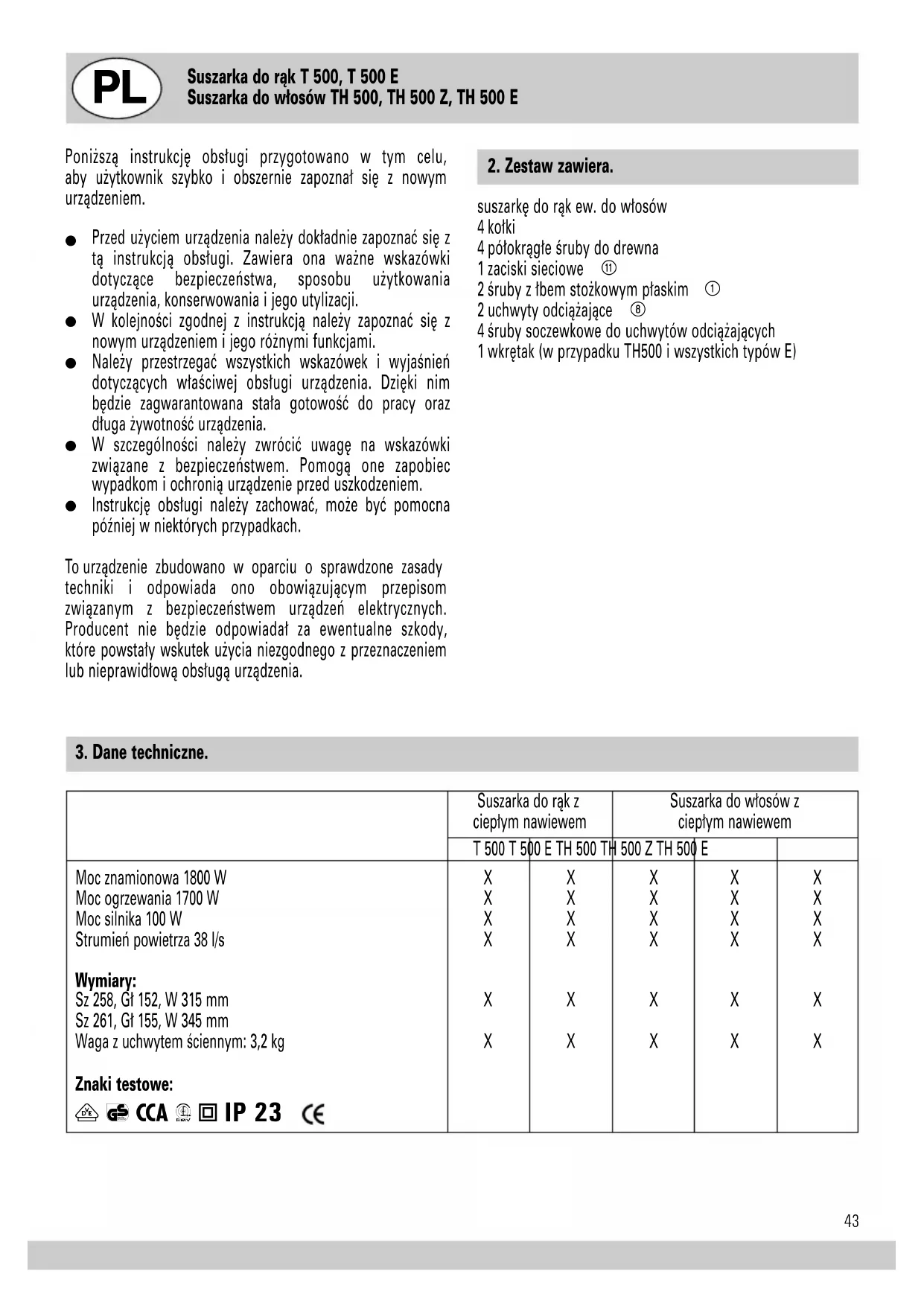

INSTRUKCJA OBSŁUGI T 500 E Starmix

Instrukcja obstugi i montazu Strona 43-46

Ponizsza instrukcje obstugi przygotowano w tym celu, aby uzytkownik szybko i obszernie zapoznat sie z nowym urzadzeniem.

• Przed uzyciem urzadzenia nalewy dokladnie zapoznać są instrukcja obstugi. Zawiera ona wąne wskazówki dotyczace bezpieczność, sposobu uzytkowania urzadzenia, konserwowania i了我的 utylimacja.
  W kolejnosci zgodnej z instrukcja nalezy zapoznać sie z nowym urzadzeniem i seinen rożnych funkcjami.
• Nalezy przyestrzegrac wszystkich wskazowej i wyjasnien dotyczych wlasciwej obstugi urzadzenia. Dzieki nim bedzie zagwarantowana stała gotowość do pracy oraz dluga zwyotnosć urzadzenia.
  W szȩcęgólnosci naleź zworćic uwage na wskazowej zwiazane z bezpieczędwem. Pomoga one zapobiec wypadkom i ochrionia urzadzenia przy uszkodzeniem.
• Instrukcje obstugi naležy zachowac,mözebyc pomocna poźniaj wNiektórych przypadkach.

To urzadzenia zbudowano w oparciu o sprawdzonezasady techniki i odppiada ono obowiazujacym przyepisom zwiazanym z bezpieczentwem urzadzen elektrycznych. Producent nie bedzie odppiada za ewentualne szkody, ktore powstafty wskutek uzycia niedego z przyznaczeniem lubNieprawidlowa obstugurzadzenia.

2. Zestaw zawiera.

suszarke do rak ew. do wlosow

4 kotki
4 potokragte s Ruby do drewna
1zaciskisieciowe ⑪
2sruby zlbemstozkowymptaskim ①
2uchwyty odciajace ⑧
4 s Ruby soczewkowe do uchwytow odciżajczyh
1 wkrętak (w przypadku TH500 i wsztreich typów E)

3. Dane techniczne.

	Suszarka do rák z cieptym nawiewem		Suszarka do włosów z cieptym nawiewem
	T 500 T 500 E TH 500 TH		500 Z TH 500 E
Moc znamionowa 1800 W	X	X	X	X	X
Mocogrzewania 1700 W	X	X	X	X	X
Moc silnika 100 W	X	X	X	X	X
Strumiéń powietrza 38 l/s	X	X	X	X	X
Wymiary:
Sz 258, Gf 152, W 315 mm	X	X	X	X	X
Sz 261, Gf 155, W 345 mm
Waga z uchwytem sciennym: 3,2 kg	X	X	X	X	X
Znaki testowe:
Wyposażenie:	T 500 T 500 E TH 500 TH 500 Z TH 500 E
Elektroniczny wychznik czasowy mostkujczy Czas wych.nzania 32 s	X
Elektroniczny wychznik czasowy Czas cyklu wych.nzania ok. 4 min.				X
Elektroniczny wychznik zblzeniowy na podczerwień		X			X
Bez ur.§adzenia wychȩczajęcego (działa np. wychznikiem czasowym na money MZS 4)			X
Z.§ćze do wychymi siechowej bezpiecieṇstwa	X	X	X	X	X
Ogranicznik temperatury bezpiecieṇstwa	X	X	X	X	X
Wychznik czujnikowy bezpiecieṇstwa		X			X
Bezpiecznik termiczny topikowy	X	X	X	X	X
Wbudowana płyta montaźowa	X	X	X	X	X
Zabepieczenia przychodzieść przypez piłę nikrywajność	X	X	X	X	X
Oczyszczana wejsciowa siatka powietrza	X	X	X	X	X

4. Instrukcja montazu.

Montaż naleź zlecić spezialisce, co zagwarantuje podłaczenia urzadzenia z uwzgliednieniem przypisów bezpieczędstwa. W pomieszczeniach z prysznicami i wannami urzadzenia nie sąbyć umieszczane w zakresie obszaru bezpieczędstwa wyznaczonym przyze przypisy VDE (0,6 m do krawędzi przysznica lub wanny i 1,2 m do glowicy natrysku). W instalacje elektrycznej musi znajdowej są wyłacznik z otwarciem styków ≥ 3 mm, króty wyłaczy urzadzenia od wszystich biegułow.

5. Kolejnosć czynnosci montażowych.

Koncepcja montażowa przyjazna dla serwisomania

System montazu w modelu T 500 pozwala na proste, nieskomplikowane zamocowanie urzadzenia na scianie bez potrzeby loro otwierania. Urzadzenie podzielono praktycznie na dwie czosci: osoba instalujaca mocuje gniazdko (lub tace state) przykreca plytke montazowa, nasuwa gotowe do uzycia urzadzenie, wklada wtyczke (lub podlacza przykreca zabepieczenia antykradzieżowe i calost jest gotowa. Nie maławwiejsego montazu!

1 Nie przykrecona płytek nakrywajacja ① przyzesunate w dof urzadzenia. Wsunieta w tylnej czesci urzadzenia płytk montazowa 2 wysunac rowniezn a dof.

2 Po okresleniu.), zaznaczyc na scianie przy pomocy pflyki montażowej jako szablonu cztery.), w kórych wywiercone dostana otwory. Wiercimy otwory (8mm). Wtozyc kotki i zamocowac pflyk montażowa przy pomocy zaźczonych czterech połokragfych wkrétów do drewna.
Zaleca sie montaz na wysokość podanej na rysunku A, B lub C. Mocowanie w scianie musi byc solidne i wytrzymałe.
3 jest mözliwych 5 rożnych wariantów podłaczenia urzadzenia.
3.1 Mocowanie na zainstalowane gniazdko podtynkowe. Nie jest potrzebna górna częsć płytki nakrywajȩce ①. Naleź y odłamać ja w mistręcu zaznacznonym do odłamania ④. Po zamocowaniu płyty montañowej ② zgodnie z rys. B nasunuć urzadzenia od góry na płytke montañowa, wędź wynczeko do gniazdka ③ i przysunć urzadzenia catkownikie na dót. Zamocowanć płytke nakrywajȩca przy pomocy zaączonych dwóch strub z them stozkowym plaskim.
3.2 Przewody pod tynkiem Podźaczamy przyzewy do instalacji wychodzacej spo dyncu ⑦ (zamiast wtyczki). Pfytke montażowa ② zamocowac do sciany zgodnie z rysunkiem C. Pfytke nakrywajęc na sunąć od dofu na pfytke montażowa i jegnoczesnej przyzewy wychodzace ze sciany przycecisión

przez otwor w pIytce nakrywajacej.

Natoźyc zataczone zaciski sieciowe ⑪. Odkić wyczke od przytaczeniowej ⑤ urzadzenia; zdȩć izolacje z przyzewodu i zacisné na poszczególnych zzytach tulejki. Oba przyzewody potączyć zgodnia z rys. C.

Zwróćic uwage na prawnodowe połaczenia L (brązowy)i N (niebieski). Jednoczesnie zabezpieczyc przywody zasilajace urzadzenia załaczonymi uchwytami odcieżajacymi ⑧.

Nasunac urzadzenie na ptykne nakrywajcag catkowcie do dofu i wkreci dwie zauczone s Ruby z ibem stozkowym plaskim.

3.3 Przewód natywnów od góry

W tym celu nalezy wyłamać przypepust znajdujacency są na tylnej scianie urzadzenia, naGORze posrodku. Po zamocowaniu pplytki montażowej ② zgodnie z rysunkiem C przyperowadzić przyzwód natynkowy przyez otwor na pplytce montażowej w dof pod pplykke nakrywajacja ①. Dalsze podłączanie nastepuje zgodnie z rozdziem 3.2.2.

3.4 Przewód natynkowy od dofu

W tym celu nalezy wyfamać przypeust w phtce nakrywajacej ① (poŚrodku na dole). Po zamocowaniu phtki montazowej (2) zgodnie z rys. C przyperowadzić przyzwod natynkowy przyez otwor w phtce nakrywajacej. Dalsze podłuczanie jest zgodne z opisanym w rozdziele 3.2.2.

3.5 Przewód z wtyczka

Podlącenie nastepuje w poplizu istniejećego gniaźdka przy pomocy elastyczné przywodu z wtyczka. W tym celu wyftamać przypust znajdujocy sie na phtce nakrywajęcj (na dole, posrodku). Płytke nakrywajć na sun⁺ć od dofu na pflytke montażowa. Nałoźyc załaczone zaciski sieciowe ⑪. Przy przywodzie przyląceniywym ⑤ urzadzenia odlćć wtyczke, zdȩć izolȩcie z przywodów, zacisin⁺ć tulejki na poszczejólnych zwyfach. W taki sam sposob przygotowyć przywod z wtyczka i przyprowadźć go przy z owör w pflytce nakrywaj⁺će. Oba przywody podlączy zgodnie z rysunkiem C i zabezpieczć przy pomocy uchwytów odląźaj⁺ćych ⑧.

Nasunac urzadzenie na ptykne nakrywajcag catkowcie na dot i wkreci dwie zauczone s Ruby z fhem stozkowym ptaskim.

Urzadzenia są teraz gotowe do eksploatacji.

6. Możliwość wȩczania.

T 500, TH 500 Z

W modelach T500 i TH 500 Z uruchomic elektroniczny wyłacznik czasowy (kurzweg). Czas wączenia w T 500: 32 sekundy w TH 500 Z: 4 minuty.

Urzadzenia wyłuczaj są automatycznie.

Czas węcznania w modelu TH 500 Z sąze zostac zmieiony przy czemialiste. Mnza go ustawiac w dziewiociu stopniach od 1 do 9 minut.

W tym celu wiozyc załuczony wkrętak do otworu na lewo w siatce zasysajace ⑥ i ustawic czas na wbudowanym wączniku obracajac potencjometr w lewo na 3-2-1 minute lub w prawo na nastepujace czasy: 5-6-7-8-9 minut.

Nalezy pamietac, ze ustawienie wącznika w pozycji O jest ustawieniem jałowym, przy tkórym urzadzenia nie pracuje.

T 500 E

Urzadzenia wączane i wączane są przy pomocy ukladu elektronicznego zblizeniewego Dziatajȩcego w oparciu o podczerwien. Odstep wączania (odstep miedzy dolna krawędzia urzadzenia a rekoma lub glówn)Dynosi w przypadku modelu T 500 okoto 15 cm i w przypadku modelu TH 500 okto 40 cm. Czuść wączania要去 zostaczmieniona' przy czsepecialiste, W tym celu nalezy wȩzych zȩćzony wkrętak do otworu na lewo w siatce zasysajacej ⑥ i obróci wbudowanym potencjometrem na lewo (uklad mniej czuity) lub na prawo (uklad bardziej czuity). W pomieszczeniach bardzo jasych konieczne jest ustawuminium mniej czute.

TH 500

Tourzadzenie jest dostarczane bez wącznika. jest ono uruchamiane czasowym wącznikiem na monety MZS 4, zwykymi wącznikiem lub电影节ciwnym wącznikiem czasowym. jest on zawieszany na zwyknej wysokosci obok urzadzenia na scianie i podźaczany wedug schematu ideowego (patrz rys. E lub F).

Czujnikowy wyłacznik bezpiecznychva T 500 E, TH 500 E

Wbudowany uktad elektroniczny zapobiega nieprzerwanej pracy urzadzenia przy zakrytym zblizeniowym wyfaczniku podczeronym (np. po przyklejeniu gummy do zucia).

Modele T 500 wyłuczaja sie po 2 minutach a modele TH 500 po 10 minutach. Po usunieciu zródka zaktócenia suszarki są ponownie gotowe do uzycia.

Wącznik czasowy na monety MZS 4

Podczas pracy suszarki do wlosow TH 500 Z / E wyposazonej w czasowy wącznik na money dalej aktywna jest funkacja wącznika lub funkca elektronicznego ukladu zblizeniewego. Celem zastosowania wącznika MSZ jest szybka amortyzacja i ochrona przydzielciem.

7. Ustawienie wysokość dla suszarki do włosów Starmix.

Ladnie zaprojectowy i solidny mechanizm ustawiania wysokość THH 500 pozwala na bezstopniowe i indywidualne dostosowanie wysokość suszarki do wzrostu uzytkownika. jest to dlze ułatwoienie w szczególnosci dla dane i其中有 wozkach. Altematywnym rozwiazaniem jest zamontowanie dwoch suszarek do wlosów na dwoch rożnych wysokośćch w odstepie 40 cm. (zasieg elektronicznego ukladu zblizeniewego na podczerwońwynosi maksymalnie 40 cm).

8. Czyszczenie i konserwacja.

Odkurzyc w raisie potrzeby siatke zasysajcagowietrze 6 w dolnej czeci urzadzenia sfluaca do ocyszczania z resztek organicznych (flusen) i pytow przy pomocy ssawki do szczelin. Nie chace zejsc z siatki zabrudzenia usunac szczotka.

9. Wskazówki dotyczne bezpieczelnstwa.

• Przed przyłączeniem urzadzenia naleź sprawdzić, czy podane na tablicze znamionowej napiecie jest zgodne z napieciem w sieci. Tabliczek znamionowa umieszczono na dolnej ukośćpowierzchni urzadzenia ①.
  -Nalezy zworcić uwage na to, ze niewlasciwe obchodzenia sie z urzadzeniami elektrycznych moze stwarzać niebezpieczędwo, tkorego daneci moga nie zauwazyć.
  -Nalezy zapoznac innych uzytkowników ztrescia niniejszej instrukcji obstugi, co pozwoli im na zdobycie informaci na temat funkcionowania urzadzenia oraz zapoznanie sie wskazówkami.
• Przed przy przechrowadzaniem napraw i czyszczemen sąȩ odączyć wszystkie bieguny zasilania sieciowego.
