Тип продукт	Сушилня за ръце с горещ въздух
Марка	Starmix
Модел	TT 1800 E
Номинална мощност	1800 W
Отоплителна мощност	1700 W
Мощност на двигателя	100 W
Въздушен поток	38 l/s
Размери (Дължина x Дълбочина x Височина)	270 x 161 x 330 mm
Тегло (със стенен монтаж)	3,2 kg
Захранване	Вградена щепселна връзка или фиксирано свързване
Защита	Предпазител макс. 16 A
Електронен таймер	Продължителност: 32 секунди (модел TT 1800 E: 4 минути)
Сензор за близост	Инфрачервен, безконтактен
Разстояние на задействане	Около 15 cm (ръце)
Безопасно изключване	Автоматично след 4 минути ако сензорът е блокиран
Термостат за безопасност	Да
Термичен предпазител	Да
Противокражно устройство	Вградено в покривната плоча
Решетка за засмукване на въздух	Почистване с прахосмукачка или четка
Монтаж	Стенна монтажна плоча (дюбели и винтове са включени)
Съдържание на опаковката	Уред, дюбели, винтове, мрежова клема, скоби, ключ за сигурност, отвертка, дифузер за аромат
Стандарти	CCA, IP 23, CE

Често задавани въпроси - TT 1800 E Starmix

Как да инсталирам сушилнята за ръце TT 1800 E?

Инсталацията трябва да се извърши от специализиран техник. Монтажната плоча се закрепва към стената с предоставените дюбели и винтове. Уредът се плъзва върху плочата и се свързва към вградена щепселна връзка или чрез фиксирано свързване. Противокражно устройство осигурява целия комплект.

Каква е препоръчителната височина за монтаж?

Височината на монтаж трябва да спазва безопасните разстояния: най-малко 0,6 m от ръба на вана или душ и 1,2 m от душ глави. Фигури A, B или C от ръководството показват стандартните височини.

Как да почиствам и поддържам уреда?

Почиствайте редовно решетката за засмукване на въздух под уреда с прахосмукачка (плосък накрайник) или четка, за да премахнете прах и власинки. Винаги изключвайте захранването преди почистване.

Каква е продължителността на автоматичната работа?

За модела TT 1800 E електронният таймер е настроен на 4 минути. Уредът се изключва автоматично в края на цикъла. В случай на блокиране на сензора, безопасното изключване също се задейства след 4 минути.

Работи ли сушилнята за ръце безконтактно?

Да, стартирането става безконтактно чрез електронен инфрачервен сензор за близост. Достатъчно е да поставите ръцете си под решетката на около 15 cm, за да започне сушенето.

Какви са важните предпазни мерки за безопасност?

Проверете дали напрежението съответства на вашето домакинско (вижте табелката с данни). Използвайте предпазител от 16 A макс. Винаги изключвайте уреда преди всякакви манипулации. Спазвайте безопасните разстояния от вода.

Мога ли да използвам дифузера за аромат?

Да, моделът TT 1800 E е съвместим с предоставения дифузер за аромат. Той позволява разпространение на приятен аромат. Касетата с аромат се поставя в дифузера.

Какво да направя при неизправност или неочаквано спиране?

Ако уредът спре след 4 минути (или 10 min за TTH), проверете дали сензорът не е блокиран (напр. дъвка). Почистете решетката за засмукване. Ако проблемът продължава, свържете се със специализиран техник.

Подходящ ли е уредът за деца?

Да, сензорът за близост улеснява безконтактното използване. За сешоари (сушене на коса) опционалното регулиране на височината (Starmix THH500) позволява адаптиране към ръста на деца или хора в инвалидни колички.

Къде мога да намеря резервни части?

Ръководството съдържа списък с резервни части. Консултирайте се с ръководството или се свържете със службата за следпродажбено обслужване на Starmix, за да поръчате части като двигател, нагревател или покривна плоча.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TT 1800 E Starmix

Безопасни разстояния

Ohutusvahemaad

A	Термопредпазител	H	Ключ за изключване на допълнителната функция за активен кислород / аромат Active Oxygen / Dufft	3 Скрит контакт	10 Съединителен кабел/инстапация
В Термоизключвател		I Генератор на активен кислород / соленоидTT1800-EO/-ED		4 Зададена точка насчупване	11 Контактна клема
C	Нагряване	X	вана	5 Съединителен кабелна уреда	12 Монтажни отвори
D	Двигател	Y	душ-кабина	6 Решетка за всмукванена въздух	13 Ароматизиращ блок
E	Микропрекъсвач TT1800, TTH1800	Z	глава на душа	7 Скрит електрическипроводник	14 Решетка за изпускане навъздух
F	LED TT1800E	1	Корпус/защита от кражба	8 Скоба за облекчаванена напрежението
G	Електроника, която се задейства приприближаване TT(H)1800EO, EF, E	2	Монтажна плоча/стенна стойка	9 Отвор за проводника

EST

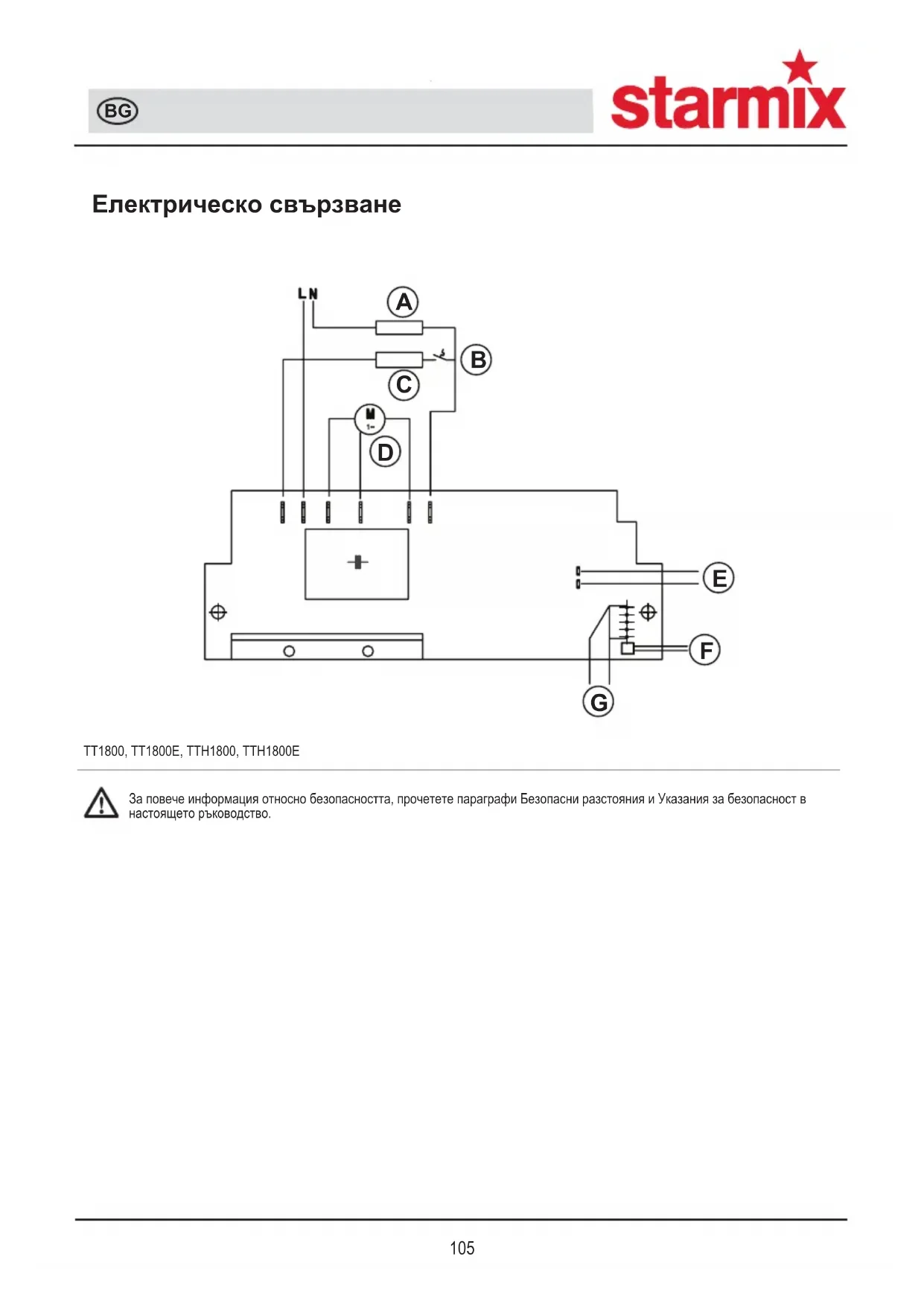

Електрическо свързване

За повече информация относно безопасността, прочетете параграфи Безопасни разстояния и Указания за безопасност в настоящето ръководство.

Настоящето упътване за употреба е създадено с цел да. Ви запознае бързо и подробно с Вашия нов уред.

• Моля, преди да използвате уреда, прочетете внимателно упътването. В него се съдържат важни указания за безопасността, употребата, поддръжката и изхвърлянето на уреда.
• Запознайте се с уреда и неговите функции, следвайки последователността, в която са посочени в настоящето упътване за употреба.
• Спазвайте всички указания и объяснения, отнасящи се за правилното обслужване и боравене с уреда. Така ще гарантирате постоянна готовност за работа и дълъг полезен живот на уреда.
• Особено важни са указанията за сигурност. Те ще Ви помогнат за предотвратяване на нещастни случаи и предпазване на уреда от повреждане.
• Запазете упътването за употреба за бъдеща справка.

Този уред отговаря на всички признати правила за техника и разпоредбите за сигурност за електроуреди. Производителят не носи отговорност за евентуални дефекти поради нерегламентирана или неправилна употреба.

Включено в доставката

1 Сешоар за коса, съотв. ръце
4Дюбел
4 Полукръгли винтове за дърво
1 Контактна мрежа
2 Винтове със скрита глава за покриващата плоча
2 Скоби за облекчаване на напрежението
4 Винтове с полуобла глава за скобите за облекчаване на напрежението
1 Секретен ключ
1 Отвертка (при TT 1800 E)
1 Ароматизиращ блок

Технически характеристикиCCA IP 23		Сешоар с топъл въздух за ръце Сешоар с топъл въздух за коса
		TT 1800 TT	1800E TT 1800E	активен кислород	TT 1800E аромат	TTH1800 TTH	1800E
Номинална мощност 1800 Watt X X X X X
Отоплителна мощност 1700 Watt X X X X
Мощност на двигателя 100 Watt X X X X X
Въздушен поток 38 l/s X X X X X
Размери на уреда Ш 270, Д 161, В 330 мм
Тегло със стенната стойка	[кг]	3,2	3,2	3,5	3,5	3,2	3,2

Характеристики на оборудването	Сешоар с топъл въздух за ръце Сешоар с топъл въздух за коса
	TT 1800	TT 1800E	TT 1800E активен кислород	TT 1800E аромат	TTH1800 TTH1800E
Електронен прекъсвач с часовников механизъм: Време за прекъсване 32 сек.	X
Електронен прекъсвач с часовников механизъм: Време за прекъсване 4 мин.					X
Електронен прекъсвач, който се задейства при приближаване		XX	X		X
Връзка за предпазителен щепсел	X	X	X	X	X	X
Е Предпазителен температурен ограничител	X	X	X	X	X	X
Стопяем термопредпазител	X	X	X	X	X	X
Сензорен предпазителен прекъсвач		X	X (4 мин)	X (4 мин)		X (4 мин)
Интегриран монтажен блок	X	X	X	X	X	X
Защита от кражба чрез покриваща плоча	X	X	X	X	X	X
Решетка за всмукване на въздух, която може да се почиства с прахосмукачка	X	XXX	XX
Активен кислород
Ароматизиращи патрони				X
LED осветление		XX	X

Упътване за монтаж

Монтажът на уреда трябва да се извърши от специалист, за да се осигури спазването на предписанията за безопасност при свързване на уреда. При монтиране на уреда в помещения с душове и вани трябва да се спазват установените в предписанието на СНЕ безопасности разстояния (0,6 м от края на душа, съотв. ваната, и 1,2 м от главата на душа.

Последователност при монтажа

Лесна за изпълнение монтажна концепция

Системата за монтаж на TT1800 позволява лесно монтиране върху стената, без да е необходимо отварянето на уреда. Практически ние сме разделили уреда на два компонента. Електротехникът поставя контакт (или твърда връзка), завинтва монтажната плоча, пъха готовия за употреба уред, включва щепсела (или свързва), развива предпазителя от кражба- и готово. По-лесно не може и да бъде!

1. Издърпайте (незатегнатата) покриваща плоча [1] надолу от уреда. По същия начин издърпайте надолу пъхнатата зад уреда монтажна плоча [2].

2. След определяне на мястото за поставяне на уреда, отбележете 4-те монтажни отвора [12], използвайки монтажната плоча [2] като шаблон, пробийте (8 мм ∅), пъхнете дюбелите и закрепете монтажната плоча с приложените полукръгли винтове за дърво А. Препоръчваме Ви да поставите уреда на височина съгласно фигура А, В или С. Закрепянето трябва да е стабилно и да се извърши върху масивна стена.

3. Възможни са следните 5 начини на свързване.

a) Свързване към монтиран скрит контакт Горната част на покриващата плоча [1] не е нужна. Счупете я на определеното място за счупване [4]. След закрепване на монтажната плоча [2] съгласно фигура В, пъхнете уреда отгоре върху монтажната плоча, вкарайте щепсела в контакта [3] и издърпайте уреда изцяло надолу. Затегнете покриващата плоча с двата приложени винта със скрита глава.

b) Скрит проводник Свързване чрез (вместо контакт) излизащ от стената проводник [7]. Закрепете монтажната плоча [2] към стената съгласно фигура C. Пъхнете покриващата плоча отделу в монтажната плоча и прекарайте излизация от стената проводник през отвора на покриващата плоча. Поставете приложената контактна клема [11]. Отрежете щепсела на съединителния кабел [5] на уреда, оголете проводниците и притеснете гилзите на присъединителния край на проводника. Свържете двата проводника съгласно фигура C. Внимавайте за правилното свързване на L (кафяв) и N (син). Обезопасете съединителния кабел на уреда с приложената скоба за облекчаване на напрежението [8]. Пъхнете уреда изцяло надолу върху покриващата плоча и затегнете двата приложени винта със скрита глава.

c) Открит проводник отгоре За тази цел изрежете предвидения върху задната страна на уреда, по средата отгоре, отвор за проводника. След

закрепване на монтажната плоча [2] съгласно фигура С, прекарайте открития проводник върху монтажната плоча надолу под покриващата плоча [1] и през отвора. По-нататьк свързването се извършва, както е описано в параграф 2 В.

d) Открит проводник отделу За тази цел изрежете предвидения в покриващата плоча [1], по средата отделу, отвор за проводника [9]. След закрепване на монтажната плоча [2] съгласно фигура C, прекарайте открития проводник през отвора на покриващата плоча. По-нататък свързването се извършва, както е описано в параграф 2 В.

e) Съединителен кабел с щепсел Свързване към близко разположен контакт с помощта на гъвкав кабел с щепсел. За тази цел изрежете намирация се в покриващата плоча [1], по средата отделу, отвор за проводника [9]. Пъхнете покриващата плоча отделу в монтажната плоча. Поставете приложената контактна клема [11]. Отрежете щепсела на съединителния кабел [5] на уреда, оголете проводниците и притеснете гилзите на присъединителния край на проводника. Обработете по подобен начин съединителния кабел с щепсела и го прекарайте през отвора в покриващата плоча. Свържете двата проводника съгласно фигура С и обезопасете с приложените скоби за облекчаване на напрежението [8] Издърпайте уреда изцяло надолу върху покриващата плоча и затегнете двата приложени винта със скрита глава..

Сега уредът е готов за експлоатация.

Възможности за изключване

При модели TT 1800 и TTH 1800 активирайте електрическия прекъсвач с часовников механизмъм. Времето за изключване при модел TT 1800 е 32 сек, при модел TT 1800 E - 4 мин.

Уредите се изключват автоматично.

TT 1800 E, TTH 1800 E активен кислород / аромат, TTH1800 E

Уредите се включват без докосване благодарение на инфрачервена електроника, която се задейства при приближаване.

Разстоянието за включване (разстоянието между долния край на уреда и ръцете, съотв. главата) при TT 1800 е около 15 см, а при TTH 1800 E - около. 40 см. Техникът може да промени чувствителността на включване.

Сензорен предпазителен прекъсвач

TT 1800 E, TTH 1800 E

Вградената електроника предотвратява продължителната работа, в случай че инфрачервеният прекъсвач, който се задейства при приближаване, е покрит, например от залепена дъвка.

Модел TT 1800 E се изключва след 4 мин, а модел TTH 1800 E - след 10 мин. След отстраняване на източника на смущения, сешоарите могат да се използват отново.

Приспособление за настройка на височината за сешоари за коса Starmix

Красивото и стабилно приспособление за настройка на височината Starmix THH500 / TTHH1800 , номер за поръчка 19 07 09, позволява височината на сешоара за коса да се настрои плавно и според индивидуалната височина. Това улеснява използването на сешоара от деца и инвалиди в инвалидни колички. Алтернативно можете да монтирате два сешоара на разстояние един от друг от 40 см (Обхвата на действие на инфрачервения прекъсвач, който се задейства при приближаване, е макс. 40 см).

Почистване и поддръжка

При нужда изсмучете с дюза за фуги полепналия прах от решетката за всмукване на въздух [6] от долната страна на уреда. Отстранете с четка упоритите замърсявания.

Указания за безопасност

• Преди да свържете уреда, проверете дали напрежението върху табелката на уреда отговаря на това на Вашите контакти. Табелката се намира от долната страна на корпуса.
• Обезопасете уреда с максимален предпазител 16 А.
• Моля, обърнете внимание, че при некомпетентно боравене с електрически уреди може да настъпят опасности, които децата е възможно да не разпознаят.
• Предайте това упътване за употреба и на другите потребители на уреда, за да могат и те да се запознаят с всички функции и указания.
• Преди почистване и интервенция изключете електрозахранването напълно!

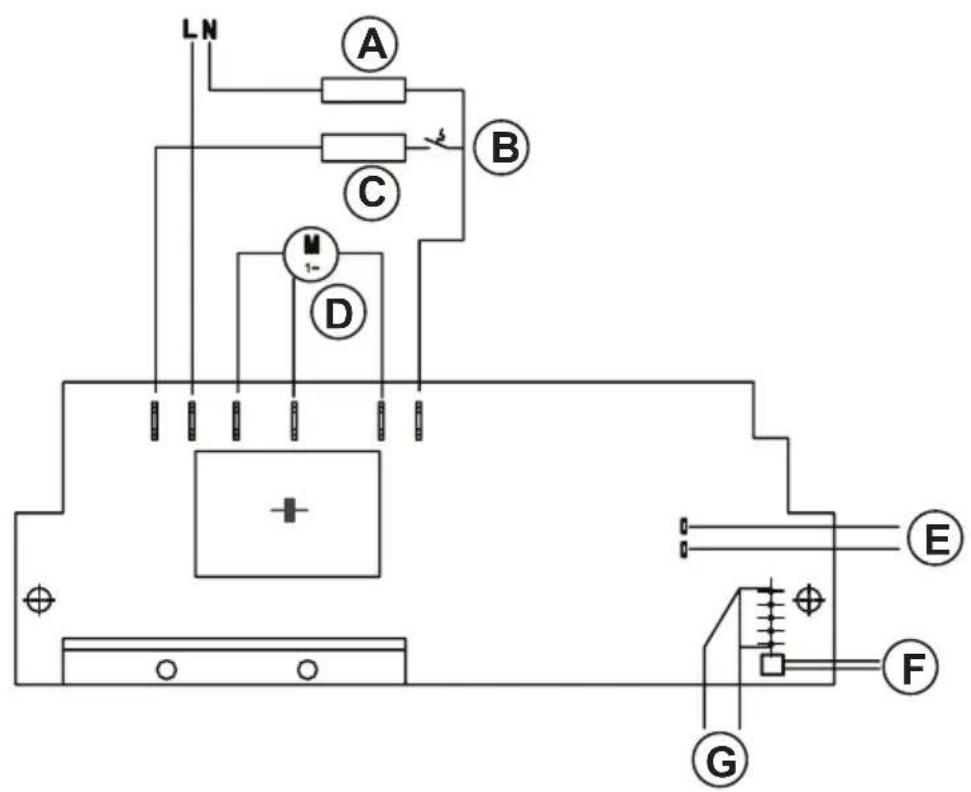

Lülitusplaanid

BG Знак за експлозия

FST Plahvatusjoonis

Vaizdas

Eksplozijas simbols

Списък на резервните части

Varuosade loend
