Termék típusa	Meleg levegős kézszárító
Márka	Starmix
Modell	TT 1800 E
Névleges teljesítmény	1800 W
Fűtőteljesítmény	1700 W
Motor teljesítménye	100 W
Légáramlás	38 l/s
Méretek (Sz x Mé x Ma)	270 x 161 x 330 mm
Tömeg (fali tartóval)	3,2 kg
Tápellátás	Süllyesztett csatlakozóaljzat vagy fix csatlakozás
Védelem	16 A max. biztosíték
Elektronikus időzítő	Időtartam: 32 másodperc (TT 1800 E modell: 4 perc)
Közelségérzékelő	Infravörös, érintés nélküli
Kapcsolási távolság	Kb. 15 cm (kéz)
Biztonsági leállás	Automatikus 4 perc után, ha az érzékelő elzáródott
Biztonsági termosztát	Igen
Hőbiztosíték	Igen
Riasztóberendezés	A fedőlapba integrálva
Levegőszívó rács	Tisztítás porszívóval vagy kefével
Telepítés	Fali rögzítőlemez (tiplik és csavarok mellékelve)
Csomagolás tartalma	Készülék, tiplik, csavarok, hálózati csatlakozó, bilincsek, biztonsági kulcs, csavarhúzó, illatdiffúzor
Szabványok	CCA, IP 23, CE

Gyakran ismételt kérdések - TT 1800 E Starmix

Hogyan kell telepíteni a TT 1800 E kézszárítót?

A telepítést szakembernek kell elvégeznie. A rögzítőlemezt a mellékelt tiplik és csavarok segítségével kell a falra rögzíteni. Ezután a készüléket a lemezre kell csúsztatni, és egy süllyesztett csatlakozóaljzatba vagy fix csatlakozással kell csatlakoztatni. Egy riasztóberendezés biztosítja a teljes egységet.

Mi az ajánlott szerelési magasság?

A beépítési magasságnak meg kell felelnie a biztonsági távolságoknak: legalább 0,6 m a kád vagy zuhanyzó szélétől, és 1,2 m a zuhanyfejektől. A kézikönyv A, B vagy C ábrái mutatják a szokásos magasságokat.

Hogyan kell tisztítani és karbantartani a készüléket?

Rendszeresen tisztítsa meg a levegőszívó rácsot a készülék alatt porszívóval (lapos szívófej) vagy kefével a szösz és por eltávolításához. Tisztítás előtt mindig húzza ki a készüléket a hálózatból.

Mi az automatikus működés időtartama?

A TT 1800 E modellnél az elektronikus időzítő 4 percre van beállítva. A készülék a ciklus végén automatikusan kikapcsol. Ha az érzékelő elzáródott, a biztonsági leállítás szintén 4 perc után következik be.

A kézszárító érintés nélkül működik?

Igen, a bekapcsolás érintés nélkül történik egy infravörös elektronikus közelségérzékelő segítségével. Elég a kezeket a rács alá helyezni kb. 15 cm-re a szárítás elindításához.

Melyek a fontos biztonsági óvintézkedések?

Ellenőrizze, hogy a feszültség megfelel-e az otthoni hálózatnak (lásd az adattáblát). Használjon legfeljebb 16 A-es biztosítékot. Mindig húzza ki a készüléket bármilyen beavatkozás előtt. Tartsa be a biztonsági távolságokat a vízhez képest.

Használhatom az illatdiffúzort?

Igen, a TT 1800 E modell kompatibilis a mellékelt illatdiffúzorral. Ez lehetővé teszi egy kellemes illat kibocsátását. Az illatpatront a diffúzorba kell helyezni.

Mi a teendő meghibásodás vagy váratlan leállás esetén?

Ha a készülék 4 perc (vagy TTH esetén 10 perc) után leáll, ellenőrizze, hogy az érzékelő nincs-e elzáródva (pl. rágógumi). Tisztítsa meg a szívórécsét. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

A készülék alkalmas gyermekek számára?

Igen, a közelségérzékelő megkönnyíti az érintés nélküli használatot. Hajszárítók esetén egy opcionális magasságállítás (Starmix THH500) lehetővé teszi a készülék gyermekek vagy kerekesszékes személyek magasságához igazítását.

Hol találok alkatrészeket?

Az útmutató tartalmaz egy alkatrészlistát. Tekintse meg a kézikönyvet, vagy lépjen kapcsolatba a Starmix ügyfélszolgálatával az alkatrészek megrendeléséhez, mint a motor, fűtőelem vagy fedőlap.

HASZNÁLATI ÚTMUTATÓ TT 1800 E Starmix

Biztonsági távolságok

A	Hőbiztosító	H	Lekapcsolás – kiegészítő funkció: aktiv oxigén / illat	3	Falba süllyesztett dugaszólóaljzat	10	Csatlakozóvezetéke / installáció
B	Hőkapcsoló	I	Aktivoxigén-generátor / húzómágnes; TT1800-EO/-ED	4	Névleges törési hely	11	Hálózati kapocs
C	Fütés X Fürdőkád 5 A készülék csatlako-				zövezetéke	12	Rögzítőfuratok
D	Motor Y Zuhany 6 Levegőbeszívó rács 13 Illatrekesz
E	Mikrokapcsoló; TT1800, TTH1800	Z	Zuhanyozófej	7	Falba süllyesztett vezeték	14	A kilépő levegő rácsa
F	LED TT1800E	1	Házfelület / lopás elleni biztosítás	8	Húzásmentesító bilincs
G	Közellítéselektonika; TT(H)1800EO, EF, E	2	Szerelőlap / fali tartó	9	Vezetékátvezető

CZ

A biztonsággal kapcsolatos további információkat megtalálja ezen utasítás Biztonsági távolságok és Biztonsági utasítások című fejezeteiben.

Ezt a használati utasítást abból a célból készítettük el, hogy Ön az új készülékét gyorsan és átfogóan megismerje..

• Kérjük, olvassa át gondosan a készülék üzembevétele előtt ezt az utasítást. Fontos utasításokat tartalmaz a biztonsággal, a használattal a karbantartással és a környezetvédelemnek megfelelő megsemmisítéssel kapcsolatban.
• Ismerkedjen meg közelebbröl ezen használati utasítás sorrendjében új készülékével és annak különböző funkcióival.
• Ügyeljen minden utasításra és magyarázatra, amely a helyes kezelésre vonatkozik. Ezzel biztosítsa az állandó készenléti állapotot, valamint a készüléke hosszú élettartamát.
• Különösen azokat az utasításokat vegye figyelembe, amelyek a biztonságot érintik. Ezek segítenek a balesetek elkerülésében és megóvják a készüléket a károsodástól.
• Örizze meg a használati utasítást, mert az még később nagy segítségére lehet.

Ez a készülék megfelel a technika elismert szabályainak és az elektromos készülékekre vonatkozó biztonsági előírásoknak. A gyártó nem felel az olyan károkért, amelyek a rendeltetésellenes használatból vagy a helytelen kezelésből erednek.

Tartalom

1 Haj-, ill. kézszárító
4 Tipli
4 Fégömbfejű facsavar
1 Hálózati kapocs
2 Süllyesztett fejü lemezcsavar a fedölaphoz
2 Húzásmentesítő bilincsek
4 Lencsefejű lemezcsavarok a húzásmentesítő bilincsekhez
1Biztonsági kulcs
1 Csavarhúzó (a TT 1800 E típusnál)
1 lllatfiók

Műszaki adatokCCA IP 23		Meleglevegős kézszárító Meleglevegős hajszárító
		TT 1800 TT	1800E TT 1800E	aktiv oxigén	TT 1800E illat	TTH1800 TTH	1800E
Névleges teljesítmény: 1800 Watt X X X X X		X
Fütés teljesítmény: 1700 Watt X X X X X X
Motorteljesítmény: 100 Watt X X X X X X
Levegőáramlás: 38 l/s X X X X X
A készülék méretei: szélesség 270, mélység 161, magasság 330 mm
Súly fali tartóval :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Kialakítási jellemzők	Meleglevegős kézszárító				Meleglevegős hajszárító
	TT 1800	TT 1800E	TT 1800E aktív oxigén	TT 1800E illat	TTH1800	TTH1800E
Elektronikus rövid utas időkapcsoló; a kapcsoló lefutási ideje: 32 másodperc.	X
Elektronikus rövid utas időkapcsoló; a kapcsoló lefutási ideje: 4 perc.					X
Elektronikus közelítéskapcsoló		X	X	X		X
Biztonsági hálózati dugasz - csatlakozó	X	X	X	X	X	X
Elektromos biztonsági hömérsékletbehatároló	X	X	X	X	X	X
Olvadó hőbiztosító	X	X	X	X	X	X
Érzékelős biztonsági lekapcsolás		X	X (4perc)	X (4perc)		X (10perc)
Beszerelt szerelőlap	X	X	X	X	X	X
Lopás elleni védelem borítólappal	X	X	X	X	X	X
Le-/beszívható bemeneti levegő rács	X	X	X	X	X	X
Aktív oxigén
Illatadagoló patron				X
LED_világítás		X	X	X

Szerelési utasítás

A szereléssel egy szakembert kell megbízni, hogy biztosított legyen a készüléknek a biztonsági előírásoknak megfelelő csatlakoztatása. Olyan helyiségekben, ahol zuhanyok és fürdőkádak vannak, nem szabad a készüléket a VDE-előírásokban rögzített biztonsági tartományon belül (0,6 m a zuhany- és a fürdőkád peremétől és 1,2 méter a zuhanyozófejtől) elhelyezni.

Szerelési sorrend

A szervizelést megkönnyítő szerelési elképzelés

A TT1800 szerelési rendszer lehetővé teszi az egyszerű, könnyen szervizelhető fali elhelyezést anélkül, hogy a készüléket ki kellene nyitni. Mi a készüléket gyakorlatilag két elképzelésre osztottuk fel: A szerelő elhelyez egy dugaszolóaljzatot (vagy kialakít egy fix csatlakozást), felcsavarozza a szerelőlapot, feltolja az üzemkész készüléket, bedugja a csatlakozódugaszt (vagy csatlakoztassa a vezetéket), felcsavarozza a lopás elleni biztosítót – és kész! Egyszerűbb már nem is lehetne!!

1. A (nem fixen felcsavarozott) borítólapot [1] húzza ki lefelé a készülékből. A készülék hátoldalára csatlakoztatott szerelőlapot [2] szintén húzza ki lefelé.

2. A felszerelési hely meghatározása után húzza meg a 4 rögzítőcsavart [12] a sablonként alkalmazott szerelőlappal [2], fúrja ki a furatokat (8 mm ∅), helyezze be a tiplit és a szerelőlapot rögzítse a készülékkel együtt szállított A félgömbfejű facsavarokkal. Ajánljuk az elhelyezést egy megfelelő magasságban, az A, B vagy C ábrának megfelelően. Egy tartós, erős rögzítésnek egy masszív falon biztosítottnak kell lenni!

3. Az alábbiakban leírt 5 csatlakoztatási mód lehetséges:

a) Elhelyezés egy felszerelt süllyesztett dugaszolóaljzatra. A borítólap [1] felső része nem szükséges. Törje le azt a névleges törési helyen [4]. A szerelőlap [2] B ábra szerinti rögzítése után tolja a készüléket felülről a szerelőlapra, dugja be a dugaszt a dugaszolóaljzatba [3]. Rögzítse a burkolólapot a készülékkel együtt szállított 2 db süllyesztett lemezcsavarral.

b) Falba süllyesztett vezeték. Csatlakoztatás egy falból kijövő süllyesztett vezetékre [7].(a dugaszolóaljzat helyett). A szerelőlapot [2] a. C ábrának megfelelően van rögzítse a falra. Tolja a burkolólapot alulról a szerelőlapba, és közben a falból jövő vezetéket vezesse át a burkolólap nyílásán. A mellékelt hálózati kapcsot [11] helyezze be. A készülék csatlakozóvezetékén [5] lévő dugaszt csavarozza le, a vezetéket csupaszítsa meg és sajtolja fel az erekre a vezetékvég-hüvelyeket. Csatlakoztassa a két vezetéket a C ábrának megfelelően. Ügyeljen a megfelelő csatlakoztatásra; – L (barna) és N (kék). A készülék csatlakozóvezetékét biztosítsa a mellékelt húzásmentesítő bilinccsel [8]. Tolja a készüléket teljesen lefelé a burkolólapra, és a két mellékelt süllyesztett lemezcsavart csavarozza be.

c) Falon kívüli vezeték felülröl. Ehhez törje ki a készülék hátoldalán, középen, fent lévő vezetékátvezetőt. A szerelőlap [2] C ábra szerinti rögzítése után vezesse a falon kívüli vezetéket a szerelőlapon lefelé, a burkolólap [1] alá, és a nyíláson át. A további csatlakoztatás a B / 2 pont alatt leírtaknak megfelelően történik.

d) Falon kívüli vezeték alulról.. Ehhez törje ki a készülék burkolólapján [1], középen, lent lévő vezetékátvezetőt [9]. A szerelőlap [2] C ábra szerinti rögzítése után vezesse a falon kívüli vezetéket a nyíláson kersztül a burkolólapban. A további csatlakoztatás a B / 2 pont alatt leírtaknak megfelelően történik.

e) Csatlakozóvezeték dugasszal. Csatlakoztatás egy közelben lévő dugaszolóaljzatra, egy dugasszal ellátott csatlakozóvezetékkel. Ehhez törje ki a burkolólapon [1], középen, lent lévő vezetékátvezetőt [9] törje ki. Tolja a burkolólapot alulról a szerelőlapba. A mellékelt hálózati kapcsot [11] helyezze be. A készülék csatlakozóvezetékén [5] lévő dugaszt csavarozza le, a vezetéket csupaszítsa meg és sajtolja fel az erekre a vezetékvég-hüvelyeket. A dugasszal ellátott csatlakozóvezetéket szerelje össze ugyanezen a módon, és vezesse át a burkolólap nyilásán keresztül. Csatlakoztassa a két vezetéket a C ábrának megfelelően, majd biztosítsa a mellékelt húzásmentesítő bilinccsel [8]. Tolja a készüléket teljesen lefelé a burkolólapra, és a két mellékelt süllyesztett lemezcsavart csavarozza be.

A készülékek most üzemkész állapotban vannak.

Kapcsolási lehetőségek

A TT 1800 és TTH 1800 készülékeknél működtesse az elektronikus rövid utas időkapcsolót. A kapcsoló futásideje a TT 1800-nál 32 másodperc, a TT 1800 E-nél 4 perc.

A készülékek automatikusan lekapcsolnak.

TT 1800 E, TTH 1800 E aktív oxigén / illat, TTH1800 E

A készülékek kapcsolása egy infravörös közelítéselektronikával, érintésmentesen történik.

A kapcsolástávolság (a készülék alsó éle és a kéz, ill. A fej közötti távolság) a TT 1800 esetében kb. 15 cm, a TT 1800 E esetében pedig kb. 40 cm. A kapcsolási érzékenységet szakember meg tudja változtatni.

Érzékelős biztonsági lekapcsolás

TT 1800 E, TTH 1800 E

A beépített elektronika megakadályozza a tartó üzemelést lefedett infravörös közelítéskapcsoló esetén (pl. rágógumi-vandalizmus).

A TT 1800 E-modellek ebben az esetben 4 perc elteltével, a TTH 1800 E-modellek pedig 10 perc elteltével lekapcsolnak. A zavar megszüntetése után a szárító ismét üzemkész.

Magasságbeállítás a Starmix hajszárítóhoz

A szép kinézetű THH500 / TTHH1800 Starmix hajszárító – rendelési szám: 19 07 09 – lehetővé teszi a hajszárító fokozatmentes és egyéni illesztését a test méretének megfelelően. Ezzel akülönösen a gyerekek és a tolószékben tartózkodók részére válik könnyebbé a hajszárítás. A magasságbeállítóhoz alternativaként felszerelhet két hajszárítót is 40 cm-es magasságkülönbséggel (az elektronikus infravörös közelítéskapcsoló hatótávolsága max. 40 cm).

Tisztítás és gondozás

A levegőbeszívó rácsot [6] a készülék alsó oldalán a hozzátapadt szlaktól és portól szükség esetén egy porszívó hézagszívó fejével meg kell tisztítani. Az odatapadt szennyeződést egy kefével el kell távolítani.

Biztonsági utasítások

- Ellenőrizze a készülék csatlakozóját, hogy a típustáblán feltüntetett feszültség és az Ön házában lévő feszültség egyezik-e A típustábla a készülék alsó oldalán található.

- A készüléket max. 16 A-es biztosítóval biztosítsa le.

- Kérjük, ügyeljen arra, hogy szakszerűtlen kezelés / bánásmód esetén az elektromos készülékek veszélyt jelentenek, amit a gyerekek valószínűleg nem ismernek fell.

- Adja át a használati utasítás a készülék más használójának is, hogy ők is megkapjanak minden információt és utasítást a készülék működésével kapcsolatban.

- Minden beavatkozás és tisztítás előtt feltétlenül kapcsolja le a készüléket a hálózatról!

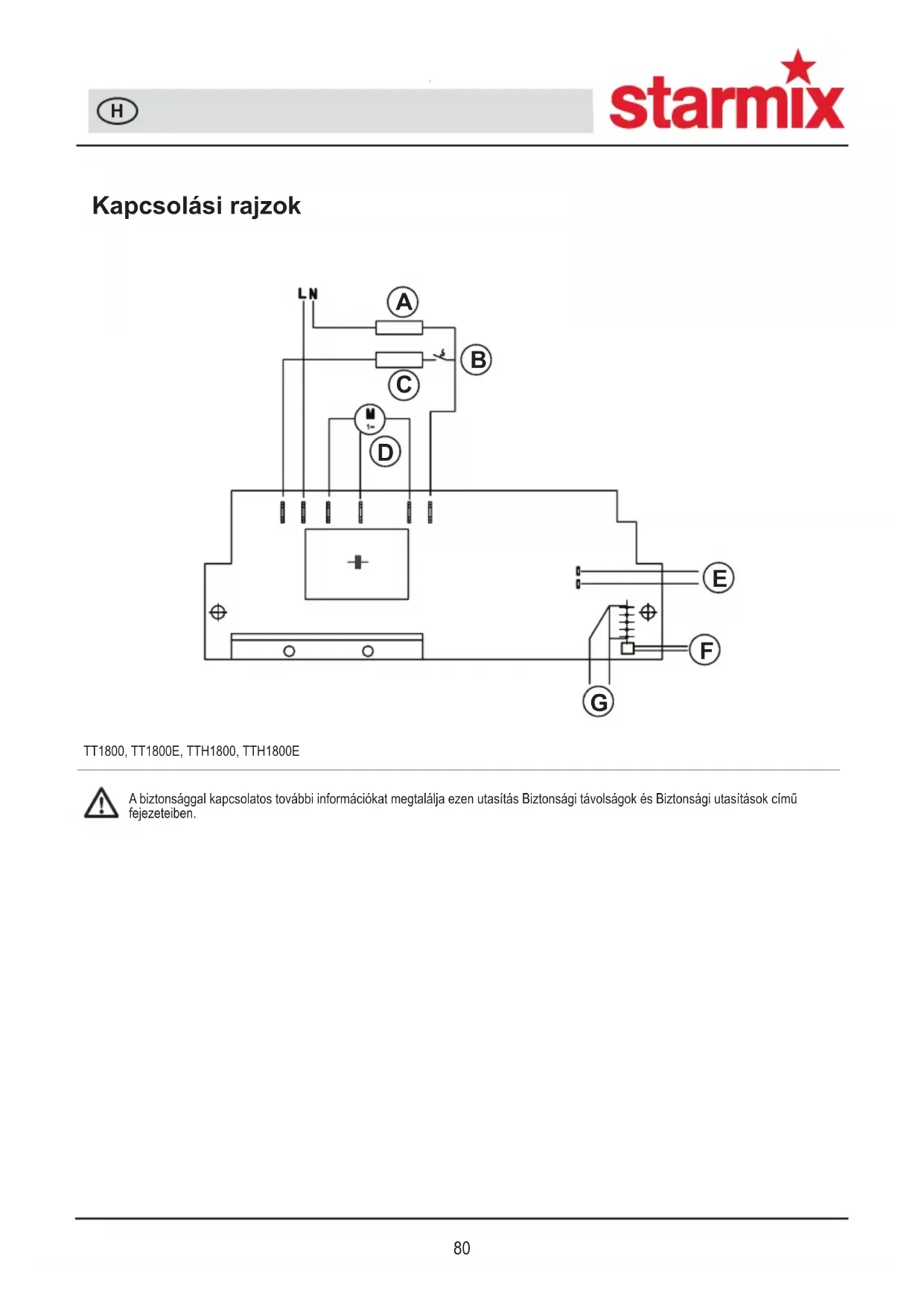

Schémata zapojení
