HASZNÁLATI ÚTMUTATÓ AirStar T-C1 M/Mw Starmix

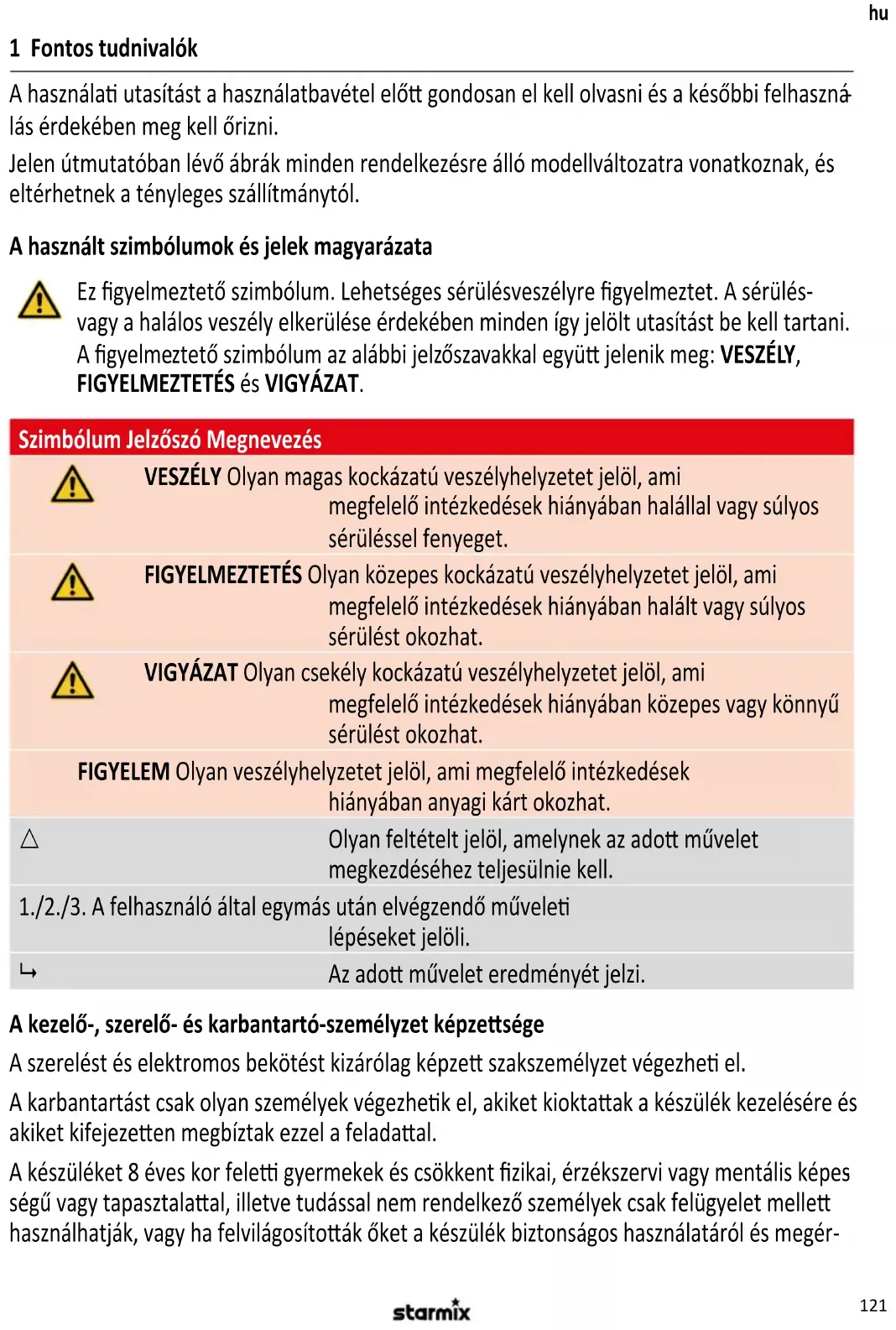

1 Fontos tudnivalók A használa utasítást a használatbavétel elő gondosan el kell olvasni és a későbbi felhaszná

lás érdekében meg kell őrizni. Jelen útmutatóban lévő ábrák minden rendelkezésre álló modellváltozatra vonatkoznak, és eltérhetnek a tényleges szállítmánytól. A használt szimbólumok és jelek magyarázata Ez gyelmeztető szimbólum. Lehetséges sérülésveszélyre gyelmeztet. A sérülés- vagy a halálos veszély elkerülése érdekében minden így jelölt utasítást be kell tartani. A gyelmeztető szimbólum az alábbi jelzőszavakkal együ jelenik meg: VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT. Szimbólum Jelzőszó Megnevezés VESZÉLY Olyan magas kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halállal vagy súlyos sérüléssel fenyeget. FIGYELMEZTETÉS Olyan közepes kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában halált vagy súlyos sérülést okozhat. VIGYÁZAT Olyan csekély kockázatú veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában közepes vagy könnyű sérülést okozhat. FIGYELEM Olyan veszélyhelyzetet jelöl, ami megfelelő intézkedések hiányában anyagi kárt okozhat.

Olyan feltételt jelöl, amelynek az ado művelet megkezdéséhez teljesülnie kell. 1./2./3. A felhasználó által egymás után elvégzendő művele lépéseket jelöli.

Az ado művelet eredményét jelzi. A kezelő-, szerelő- és karbantartó-személyzet képzesége A szerelést és elektromos bekötést kizárólag képze szakszemélyzet végezhe el. A karbantartást csak olyan személyek végezhek el, akiket kioktaak a készülék kezelésére és akiket kifejezeen megbíztak ezzel a feladaal. A készüléket 8 éves kor fele gyermekek és csökkent zikai, érzékszervi vagy mentális képes

ségű vagy tapasztalaal, illetve tudással nem rendelkező személyek csak felügyelet melle használhatják, vagy ha felvilágosítoák őket a készülék biztonságos használatáról és megér-122

teék az ebből eredő veszélyeket. A gyermekeket felügyelet ala kell tartani annak érdeké- ben, hogy ne játszhassanak a készülékkel. Rendeltetésszerű felhasználás A készülék kizárólag gyors kéz- (T-C1 M / T-C1 Mw pus) és hajszárításra (TH-C1 M / TH-C1 Mw pus) használható. A készülék kizárólag üzle célú, vagyis például szállodákban, fürdőkben, tnesz-stúdiókban, gyóygfürdőkben, szaunákban, közösségi létesítményekben, valamint ipari és kereskedelmi célú felhasználásra készült. A gyártó nem felel azokért a károkért, amelyek a rendeltetésellenes vagy szakszerűtlen keze

lés vagy szakszerűtlen javítás mia következnek be. Ki kell zárni az áramütésveszélyt A feszültségnek a pustáblán a hálóza feszültséggel egyeznie kell. A porszívót csak megfele

lően biztosíto konnektorhoz szabad csatlakoztatni. A hálóza csatlakozó-vezetéket los éles peremek fele húzni, megtörni vagy beszorítani. Sérült hálóza csatlakozó-vezetékeket csak a Műszaki adatok fejezetben megadoak szerint szabad cserélni. A készüléket, valamint tartozékait nem szabad üzembe helyezni az alábbi esetekben: – Meghibásodo, vagy repedt hálóza csatlakozó-vezeték – A készülék felismerhetően sérült, pl. a ház repedései mia – Láthatatlan sérülés gyanúja esetén, pl. zuhanás vagy ütés után Az alábbi esetekben ki kell húzni a hálóza csatlakozódugót vagy ki kell csavarni a biztosíté

kot: – Ha a készülék szokatlan hangokat ad ki – Minden karbantartás vagy sztás elő A kihúzás során csak a hálóza csatlakozót szabad meghúzni, és soha nem magát a vezetéket. A hálóza csatlakozót los nedves kézzel megfogni. A telepítés során fenyegető veszélyek kerülése A készülék telepítése és üzemeltetése során vegye gyelembe az alábbiakat: – Nemze és regionális előírások – Műszaki szabályok és irányelvek – A helyi hatóságok előírásai Kerülni kell az üzem során fenyegető veszélyeket A készülék nem üzemeltethető mérgező, robbanásveszélyes, vagy éghető gőzöket és gázokat, illetve mikrobiológiailag szennyeze levegőt tartalmazó helyiségekben. Nem szabad tárgyakat dugni a készülék nyílásaiba. A készüléket nem szabad lefedni és tárgyakat tenni rá.123

Veszély elkerülése karbantartás és javítás során Javításokat csak szakszemélyzet végezhet. Csak erede pótalkatrészeket és tartozékokat szabad használni. 2 A készülék felépítése Lásd az A ábrát 1 Készülék 5 Légbeszívó rács 2 Szerelőlap 6 Biztosítócsavar 3 Érzékelő 7 Motorvédőszűrő 4 Kifúvónyílások 3 Szerelés Kicsomagolás

1. Vegyen ki minden alkatrészt a csomagolásból.

A csomag tartalma: 1 készülék 1 sarokcsavarozó TX25 4 csavar 1 fúrósablon 4 pli 1 kezelési útmutató A készülék felszerelése Lásd a B, C, D, E ábrákat. VIGYÁZAT Nem megfelelő szerelőanyag és szerszám! A készülék lezuhanása mia sérülésveszély áll fenn. Szerelés elő:

1. Ellenőrizze, hogy a készülékhez mellékelt csavarok és plik használhatók-e az alapzathoz.

2. A szereléshez biztosítson megfelelő szerszámot.

Előkészítés (lásd a B, C ábrákat):

1. Válasszon stabil, teherbíró alapzaal rendelkező falat.

2. Vegye gyelembe a szerelési magasságot és a legkisebb távolságot.

3. A fali szereléshez biztosítson megfelelő szerelőanyagot.

Fedél levétele a készülékről (lásd a D ábrát):

1. Oldja ki a fedél két felső rögzítőcsavarját.

2. Oldja ki a fedél két alsó rögzítőcsavarját.

3. A fedelet vegye le a szerelőlapról.

4. A fedél földelővezeték-huzalját (PE) oldja le a földelő-sorkapocsról. FIGYELEM! Ne nyissa ki a fémházon lévő

csavart. A szerelőlap rögzítése a falra (lásd az E, F ábrákat):

1. A fúrósablont vagy szerelőlapot tartsa a falhoz, és jelölje be a furatok helyét.

2. Készítse el a furatokat.124

3. Az elektromos csatlakozóvezetéket helyezze be a szerelőlap kábelvezetőjébe (lásd az F ábrát), és rögzítse a

szerelőlapot a falra. A készülék bekötése a tápellátásra Lásd a G, H ábrákat Az elektromos bekötés alábbi feltételeit gyelembe kell venni: – A készülék csak szabályosan felszerelt, védőérintkezős csatlakozóaljzathoz csatlakoztatható. – Fix csatlakozásnál: A tápvezetéknek kikapcsoló berendezéssel, pl. kikapcsolható kismegszakítóval vagy becsavarható biztosítékkal kell rendelkeznie. – A készüléket védővezetékkel és hibaáram-védőkapcsolóval rendelkező tápvezetékre kell csatlakoztatni. – A készülék elektromos tápvezetékére nem szabad más fogyasztót csatlakoztatni. VESZÉLY Feszültség ala álló elektromos tápvezeték és készülék-alkatrészek! Érintésnél halálos áramütés veszélye fenyeget. A készülékkel történő munkavégzés elő:

1. Húzza ki a hálóza csatlakozódugót. Fix csatlakozásnál: Kapcsolja ki a kismegszakítót vagy csavarja

2. Biztosítsa az akaratlan visszakapcsolással szemben.

Elektromos vezetékek csatlakoztatása (lásd a G ábrát):

1. A fedél védővezeték-huzalját csavarozza a szerelőlapon lévő csatlakozó sorkapocsra.

2. Az elektromos tápvezetéket csatlakoztassa a csatlakozó sorkapocsra.

3. Az elektromos tápvezetéket helyezze be a tehermentesítőbe, és rögzítse.

Fedél felhelyezése a készülékre (lásd a H ábrát):

1. Fedél felhelyezése a készülékre. FIGYELEM! A földelővezeték-huzal nem sérülhet meg. Ügyeljen a motorvé-

dőszűrő (A ábra, 7. poz.) megfelelő illeszkedésére.

2. Csavarozza be szorosan a fedél két alsó rögzítőcsavarját.

3. Csavarozza be szorosan a fedél két felső rögzítőcsavarját.

4. A csatlakozódugó bedugása a csatlakozóaljzatba, kismegszakító bekapcsolása, vagy a biztosíték becsavará-

sa. 4 Üzembe helyezés Az első üzembe helyezés elő vegye gyelembe az alábbiakat Győződjön meg az alábbi előfeltételek teljesüléséről: r A DIN szerin biztonsági távolságok betartásra kerültek. r Megfelelően csatlakoztaák az áramellátást. r Minden szűrő be van helyezve és ép. Bekapcsolás és kikapcsolás A készülék be- és kikapcsolása érintés nélkül, érzékelő használatával történik:125

1. Kezét vagy fejét helyezze a készülék kifúvónyílása alá.

9 Az érzékelő automakusan bekapcsolja a készüléket. 9 A készülék kikapcsol, ha kezét vagy fejét elveszi az érzékelő tartományából. 9 A készülék automakusan kikapcsol, ha keze vagy feje hosszabb ideig az érzékelő tartományában marad: Kézszárító: 35 másodperc Hajszárító: 4 perc Biztonsági berendezések A kézszárító az alábbi biztonsági berendezésekkel rendelkezik: – Érzékelős biztonsági kikapcsolás 35 másodperc múlva – Biztonsági hőmérséklet-határoló túlmelegedésnél, pl. eltömődö kifúvónyílásnál – Hőelemes olvadóbiztosíték túlmelegedésnél A hajszárító az alábbi biztonsági berendezésekkel rendelkezik: – Az érzékelős biztonsági kikapcsolás kb. 4 perc múlva - pl. rágógumis vandalizmusnál - kikapcsol – Biztonsági hőmérséklet-határoló túlmelegedésnél, pl. eltömődö kifúvónyílásnál – Hőelemes olvadóbiztosíték túlmelegedésnél 5 Követendő magatartás vészhelyzetben Tűz, elektromos áramütés, zikai sérülés, szokatlan üzemállapotok vagy visszaélés esetén az alábbiak szerint járjon el:

1. Húzza ki a hálóza csatlakozódugót. Fix csatlakozásnál: Kapcsolja ki a kismegszakítót, vagy csavarja ki a

2. Biztosítsa az akaratlan visszakapcsolással szemben.

6 Hibakeresés és javítás Zavar Ok Elhárítás A készülék nem indul Az érzékelő szennyeze Tisztsa meg az érzékelőt a szennyező anyagoktól, és törölje le nedves kendővel Kioldo a biztosíték Kapcsolja be a kismegszakítót, vagy cserélje ki a csavaros biztosítékot Az eltömődö kifúvónyílás mia túlmelegedés Tisztsa meg a kifúvónyílást, és hagyja lehűlni a készüléket A termikus olvadóbiztosíték kioldo Cseréltesse ki a termikus olvadóbiztosítékot az ügyfélszolgálaal Elégtelen levegő-teljesítmény A légbeszívó rács beszennyeződö A légbeszívó rács megsztása További beavatkozáshelye keresse az ügyfélszolgálatot.126

7 Karbantartás A légbeszívó rács megsztása Lásd az I ábrát A légbeszívó rácsot rendszeresen, legalább azonban 6 havonta meg kell sztani. A légbeszívó rács sztását csak képze szakszemélyzet végezhe. VESZÉLY Feszültség ala álló elektromos tápvezeték és készülék-alkatrészek! Érintésnél halálos áramütés veszélye fenyeget. A készülékkel történő munkavégzés elő:

1. Húzza ki a hálóza csatlakozódugót. Fix csatlakozásnál: Kapcsolja ki a kismegszakítót vagy csavarja

2. Biztosítsa az akaratlan visszakapcsolással szemben.

A fedél levétele a készülékről:

1. Húzza ki a hálóza csatlakozódugót. Fix csatlakozásnál: Kapcsolja ki a kismegszakítót vagy csavarja ki a

2. Oldja ki a fedél két felső rögzítőcsavarját.

3. Oldja ki a fedél két alsó rögzítőcsavarját.

4. A fedelet vegye le a szerelőlapról.

5. A fedél földelővezeték-huzalját (PE) oldja le a földelő-sorkapocsról. FIGYELEM! Ne nyissa ki a fémházon lévő

csavart. A légbeszívó rács megsztása:

1. A készülék alján lévő légbeszívó rácsról csavarja le a biztosítócsavart.

2. A légbeszívó rácsot lefelé húzza le a készülékről.

3. A légbeszívó rácsot sztsa meg a szösztől és a felületre tapadó szennyeződésektől.

4. A légbeszívó rácsot alulról tolja be a készülékbe.

5. A légbeszívó rácsot rögzítse biztosítócsavarral.

Fedél felhelyezése a készülékre:

1. Fedél felhelyezése a készülékre. FIGYELEM! A földelővezeték-huzal nem sérülhet meg. Ügyeljen a motorvé-

dőszűrő (A ábra, 7. poz.) megfelelő illeszkedésére.

2. Csavarozza be szorosan a fedél két alsó rögzítőcsavarját.

3. Csavarozza be szorosan a fedél két felső rögzítőcsavarját.

4. A csatlakozódugó bedugása a csatlakozóaljzatba, kismegszakító bekapcsolása, vagy a biztosíték becsavará-

sa. A készülék sztása A készülék nem sztható nagynyomású sztóberendezéssel. Kizárólag nedves kendővel és enyhe sztószer- rel sztható. A sav, aceton vagy oldószerek károsíthatják a házat vagy a készülékalkatrészeit.127

8 Eltávolítás A régi készülékek értékes anyagokat tartalmaznak, amik alkalmasak az újrahasznosításra. A porszívót ne keverje a normál háztartási szemét közé, hanem adja le a megfelelő gyűjtőhelyen, pl a városi hulladékkezelő vállalatnál. 9 Műszaki adatok T-C1 (M / Mw) TH-C1 (M / Mw) Feszültség V 220-240 220-240 Frekvencia Hz 50/60 50/60 Teljesítményfelvétel (max.) W 1550

Fűtőteljesítmény W 550

Motorteljesítmény W 1000

Levegősebesség m/s 87

Relav száradási idő s 17 Szélesség mm 280

Tömeg kg 4,0 4,0 csatlakozó kábel: H05VV-F3G1128

10 Hasonlósági nyilatkozat Hasonlósági nyilatkozat Ezennel tanúsítjuk, hogy az alábbiakban megneveze gép tervezése és építési módja alapján az általunk forgalomba hozo kivitelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elvesz érvényességet. Termék: Meleglevegős kéz- és hajszárító Típus: AirStar A készülék telepítése megfelel az alábbi idevonatkozó határozatoknak: EC-irányelvek EMV 2014/30/EU 2014/35/EU RoHS 2011/65/EU Alkalmazo harmonizált szabványok: EN 60335-1:2012 EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014 EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015 EN 62233:2008 EN 62233 Ber.1:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Alkalmazo, országon belüli szabványok és specikációk: DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015

DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04 A dokumentációért felelős személy: ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3, 73061 Ebersbach/Fils, Germany
