KULLANIM KILAVUZU AirStar T-C1 M/Mw Starmix

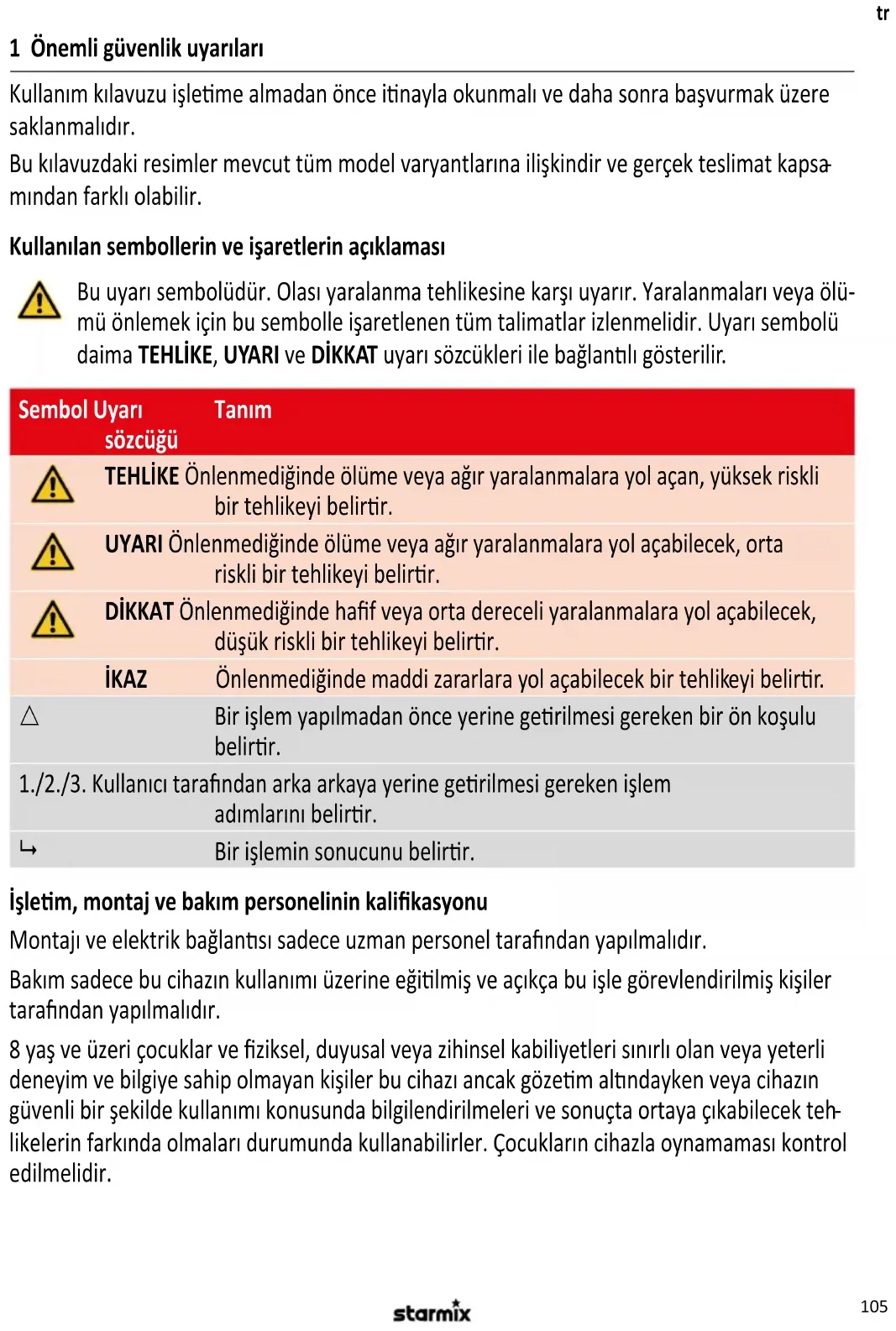

1 Önemli güvenlik uyarıları Kullanım kılavuzu işleme almadan önce inayla okunmalı ve daha sonra başvurmak üzere saklanmalıdır. Bu kılavuzdaki resimler mevcut tüm model varyantlarına ilişkindir ve gerçek teslimat kapsa

mından farklı olabilir. Kullanılan sembollerin ve işaretlerin açıklaması Bu uyarı sembolüdür. Olası yaralanma tehlikesine karşı uyarır. Yaralanmaları veya ölü- mü önlemek için bu sembolle işaretlenen tüm talimatlar izlenmelidir. Uyarı sembolü daima TEHLİKE, UYARI ve DİKKAT uyarı sözcükleri ile bağlanlı gösterilir. Sembol Uyarı sözcüğü Tanım TEHLİKE Önlenmediğinde ölüme veya ağır yaralanmalara yol açan, yüksek riskli bir tehlikeyi belirr. UYARI Önlenmediğinde ölüme veya ağır yaralanmalara yol açabilecek, orta riskli bir tehlikeyi belirr. DİKKAT Önlenmediğinde haf veya orta dereceli yaralanmalara yol açabilecek, düşük riskli bir tehlikeyi belirr. İKAZ Önlenmediğinde maddi zararlara yol açabilecek bir tehlikeyi belirr.

Bir işlem yapılmadan önce yerine gerilmesi gereken bir ön koşulu belirr. 1./2./3. Kullanıcı tarandan arka arkaya yerine gerilmesi gereken işlem adımlarını belirr.

Bir işlemin sonucunu belirr. İşlem, montaj ve bakım personelinin kalikasyonu Montajı ve elektrik bağlansı sadece uzman personel tarandan yapılmalıdır. Bakım sadece bu cihazın kullanımı üzerine eğilmiş ve açıkça bu işle görevlendirilmiş kişiler tarandan yapılmalıdır. 8 yaş ve üzeri çocuklar ve ziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu cihazı ancak gözem alndayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek teh

likelerin farkında olmaları durumunda kullanabilirler. Çocukların cihazla oynamaması kontrol edilmelidir.106

Amaca uygun kullanım Bu cihaz elleri (Tip T-C1 M / T-C1 Mw) ve saçı (Tip TH-C1 M / TH-C1 Mw) hızlı bir şekilde kurutmak için kullanılır. Cihaz örneğin oteller, havuzlar, spor salonları, spalar, saunalar, kamu kurumları, endüstri ve sanayilerdeki kullanımlar gibi cari kullanımlar içindir. Üreci, amaç dışı kullanım, yanlış kullanım veya yanlış onarım nedeniyle meydana gelen hasarlar için sorumluluk üstlenmemektedir. Elektrik çarpma tehlikesinin önlenmesi Tip eke üzerindeki gerilim, şebeke gerilimi ile örtüşmelidir. Elektrikli süpürge sadece yete

rince emniyete alınmış bir prize bağlanmalıdır. Şebeke bağlan kablosu keskin kenarların üzerinden çekilmemeli, bükülmemeli veya sıkış

rılmamalıdır. Hasarlı şebeke bağlan kablosu sadece Teknik veriler bölümünde belirlen modelle değişrilmelidir. Aksesuarları dahil cihazı aşağıdaki durumlarda işleme almayın: – Elektrik bağlan kablosu arızalı ya da kopmuşsa – Cihaz hasarlı ise, örn. gövdesinde çatlaklar nedeniyle – Görünmez bir arıza şüphesinde, örn. düştükten ya da çarpktan sonra Aşağıdaki durumlarda elektrik şini çekin, otomak sigortayı kapan ya da sigortayı dışarı çıkarın: – Cihaz alışılmadık sesler çıkarıyorsa – Her bakım veya onarımdan önce Fişi çekerken asla şebeke bağlan kablosundan çekmeyin. Fişi asla ıslak ellerle tutmayın. Kurulum sırasında tehlikelerden kaçının Cihazın kurulumu ve işlemi için şunlar dikkate alınmalıdır: – Ulusal ve yerel yönetmelikler – Teknik kurallar ve yönergeler – Yerel makamların kararları İşlem sırasında tehlikelerden kaçının Cihazı zehirli, patlama tehlikesi olan ya da yanıcı buhar ve gazların olduğu veya mikrobiyolojik olarak kirlenmiş havalı odalarda çalışrmayın. Cihazın açıklığına hiçbir cisim sokmayın. Cihazın üzerini örtmeyin veya üzerine cisimler koymayın. Bakım ve onarım sırasında tehlikelerin önlenmesi Onarımlar sadece uzman kişiler tarandan gerçekleşrilmelidir. Sadece orijinal aksesuar ve yedek parçalar kullanılmalıdır.107

2 Cihazın yapısı Bkz. Şek. A 1 Cihaz 5 Hava emiş ızgarası 2 Montaj plakası 6 Emniyet vidası 3 Sensör 7 Motor koruma ltresi 4 Hava üeme açıklıkları 3 Montaj Ambalajından çıkarma

1. Tüm parçaları ambalajdan çıkarn.

Teslimat kapsamı: 1 cihaz 1 alyan anahtarı TX25 4 vida 1 delme şablonu 4 dübel 1 kullanım kılavuzu Cihaz montajı Bkz. Şek. B, C, D, E. DİKKAT Uygunsuz montaj malzemesi ve alet! Düşen cihaz nedeniyle yaralanma tehlikesi. Montajdan önce:

1. Cihazla gönderilen vida ve dübellerin zemin için uygun olup olmadığını kontrol edin.

2. Montaj için uygun alet bulundurun.

Hazırlık (bkz. Şek. B, C):

1. Sağlam, yeterli taşıma kapasitesine sahip zemini olan bir duvar seçin.

2. Montaj yüksekliği ve asgari mesafelere dikkat edin.

3. Duvara montaj için uygun tespit malzemesi bulundurun.

Kapağın cihazdan çıkarlması (bkz. Şek. D):

1. Kapağın üseki iki sabitleme cıvatasını gevşen.

2. Kapağın alaki iki sabitleme cıvatasını gevşen.

3. Kapağı, montaj plakasından çıkarn.

4. Kapağın koruyucu iletken telini (PE) bağlan terminalinden çözün. İKAZ! Metal gövdesindeki cıvatayı açma-

yın. Montaj plakasının duvara sabitlenmesi (bkz. Şek. E, F):

1. Delme şablonunu veya montaj plakasını duvara tutun ve delikleri işaretleyin.

3. Elektrik bağlan hanı montaj plakasının kablo kılavuzuna yerleşrin (bkz. Şek. F), ve montaj plakasını

Cihazın gerilim beslemesine bağlanması Bkz. Şek. G, H Elektrik bağlansı için aşağıdaki koşulları dikkate alın: – Cihazı sadece usulüne uygun kurulmuş topraklı prize bağlayın. – Sabit bağlan durumunda: Besleme ha bir kapatma donanımına sahip olmalıdır, örn. kapalabilen otomak sigorta ya da vidalı p sigorta. – Cihazı kaçak akım koruma şalterli ve koruyucu iletkenli bir elektrik besleme hana bağlayın. – Başka hiçbir tükeciyi cihazın elektrik besleme hana bağlamayın. TEHLİKE Gerilim alnda bulunan elektrik hatları ve cihaz parçaları! Temas edilmesi halinde ölümcül elektrik çarpması tehlikesi. Cihazdaki tüm çalışmalardan önce:

1. Elektrik şini çekin. Sabit bağlan durumunda: Otomak sigortayı kapan ya da sigortayı dışarı

2. İstenmeden tekrar açılmaya karşı emniyete alın.

Elektrik hatlarının bağlanması (bkz. Şek. G):

1. Kapağın koruyucu iletken telini montaj plakası üzerindeki bağlan terminaline vidalayın.

2. Elektrik besleme hanı bağlan terminaline bağlayın.

3. Elektrik besleme hanı gerilim önleyicisine yerleşrin ve sabitleyin.

Kapağın cihazın üzerine oturtulması (bkz. Şek. H):

1. Kapağı cihazın üzerine oturtun. İKAZ! Koruyucu iletken teline hasar vermeyin. Motor koruma ltresinin (Şek.

A, Poz. 7) doğru oturmasına dikkat edin.

2. Kapağın alaki iki sabitleme cıvatasını sıkın.

3. Kapağın üseki iki sabitleme cıvatasını sıkın.

4. Fişi prize takın, otomak sigortayı çalışrın veya sigortayı içeri döndürün.

4 İşleme alma İlk işleme almadan önce şunlara dikkat edilmelidir Aşağıdaki koşulların yerine gerildiğinden emin olun: r DIN uyarınca emniyet mesafelerine uyulmuştur. r Akım beslemesi düzgün bağlanmışr. r Tüm ltreler takılmış ve hasarsızdır. Açma ve kapatma Cihazın açılması ve kapalması sensörle temassız bir şekilde gerçekleşir:

1. Elleri ve başı cihazın hava üeme açıklığının alnda tutun.

9 Sensör, cihazı otomak olarak açar. 9 Cihaz, eller veya baş sensör bölgesinden çekildiği anda kapanır. 9 Cihaz, eller veya baş uzun süre sensör alanında kalırsa otomak olarak kapanır: El kurutucu: 35 saniye Saç kurutucu: 4 dakika109

Güvenlik terbatları El kurutucu aşağıdaki güvenlik terbatlarına sahipr: – 35 saniye sonra devreye giren sensörlü emniyet kapatma düzeneği – Aşırı ısınmada emniyet sıcaklık sınırlandırıcı, örn. hava üeme açıklığı kalı olduğunda – Aşırı ısınmalarda termik erime sigortası Saç kurutucu aşağıdaki güvenlik terbatlarına sahipr: – Yakl. 4 saniye sonra devreye giren sensörlü emniyet kapatma düzeneği, örn. sakız vandalizminde – Aşırı ısınmada emniyet sıcaklık sınırlandırıcı, örn. hava üeme açıklığı kalı olduğunda – Aşırı ısınmalarda termik erime sigortası 5 Acil durumda yapılacaklar Yangın tehlikesi, elektrik çarpması, mekanik hasarlanma, alışılmadık çalışma durumları ya da kötüye kullanımlar- da aşağıdakiler uygulanmalıdır:

1. Elektrik şini çekin. Sabit bağlan durumunda: Otomak sigortayı kapan ya da sigortayı dışarı çevirin.

2. İstenmeden tekrar açılmaya karşı emniyete alın.

6 Arıza arama ve onarım Arıza Sebebi Giderme şekli Cihaz çalışmıyor Sensör kirlenmiş Sensörü kirlerden arındırın ve nemli bir bezle silin Sigorta a Otomak sigortayı çalışrın veya vidalı p sigortayı değişrin Tıkanmış hava üeme açıklığı nedeniyle aşrı ısınma Hava üeme açıklığını temizleyin, cihazı soğumaya bırakın Termik erime sigortası teklendi Termik erime sigortasının müşteri hizmetleri tarandan değişrilmesini sağlayın Hava gücü yetersiz Hava emiş ızgarası kirlenmişr Hava emiş ızgarasını temizleyin Başka hiçbir işlem yapmayın, müşteri hizmetleri ile temasa geçin. 7 Bakım Hava emiş ızgarasının temizlenmesi Bkz. Şek. I Hava emiş ızgarasını düzenli aralıklarla, fakat en az 6 ayda bir temizleyin. Hava emiş ızgarası temizliği sadece eğimli uzman personel tarandan gerçekleşrilmelidir.110

TEHLİKE Gerilim alnda bulunan elektrik hatları ve cihaz parçaları! Temas edilmesi halinde ölümcül elektrik çarpması tehlikesi. Cihazdaki tüm çalışmalardan önce:

1. Elektrik şini çekin. Sabit bağlan durumunda: Otomak sigortayı kapan ya da sigortayı dışarı

2. İstenmeden tekrar açılmaya karşı emniyete alın.

Kapağın cihazdan çıkarlması:

1. Elektrik şini çekin. Sabit bağlan durumunda: Otomak sigortayı kapan ya da sigortayı dışarı çevirin.

2. Kapağın üseki iki sabitleme cıvatasını gevşen.

3. Kapağın alaki iki sabitleme cıvatasını gevşen.

4. Kapağı, montaj plakasından çıkarn.

5. Kapağın koruyucu iletken telini (PE) bağlan terminalinden çözün. İKAZ! Metal gövdesindeki cıvatayı

açmayın. Hava emiş ızgarasını temizleme:

1. Cihazın alt tarandaki hava emiş ızgarasında bulunan emniyet vidasını sökün.

2. Hava emiş ızgarasını aşağı doğru çekerek cihazdan çıkarın.

3. Hava emiş ltresindeki tüy ve yapışmış kirleri temizleyin.

4. Hava emiş ızgarasını alan cihaza in.

5. Hava emiş ızgarasını emniyet vidası ile sabitleyin.

Kapağın cihazın üzerine oturtulması:

1. Kapağı cihazın üzerine oturtun. İKAZ! Koruyucu iletken teline hasar vermeyin. Motor koruma ltresinin (Şek.

A, Poz. 7) doğru oturmasına dikkat edin.

2. Kapağın alaki iki sabitleme cıvatasını sıkın.

3. Kapağın üseki iki sabitleme cıvatasını sıkın.

4. Fişi prize takın, otomak sigortayı çalışrın veya sigortayı içeri döndürün.

Cihazı temizleme Cihazı yüksek basınçlı temizleyici ile temizlemeyin. Temizlik için sadece nemli bir bez ve yumuşak temizlik mad- desi kullanın. Asit, aseton ya da çözücü maddeler gövde veya cihazın parçalarında hasara yol açabilir. 8 Tasye Kullanılmış cihazlar, tekrar işlemek için uygun olan değerli malzemeler içerir. Süpürge makinasını normal çöpe atmayın, ör n. yerel özel ak imha tesisi üzerinden usulüne uygun şekilde tasye edin.111

Rölaf kurutma süresi sn 17 Genişlik mm 280

10 AT Uygunluk Beyanı AT Uygunluk Beyanı İşbu belge ile aşağıda tanımlanan makinenin konsep ve tasarımı ve taramızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yirir. Ürün: Sıcak Hava-El- ve Saç Kurutucu Tip: AirStar Cihazların yapı pi aşağıdaki bağlayıcı düzenlemelere uygundur: EC-Talimatnamesi EMV 2014/30/EU EC-Talimatnamesi 2014/35/EU RoHS 2011/65/EU Kullanılmış olan uyumlu standartlar: EN 60335-1:2012 EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014 EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015 EN 62233:2008 EN 62233 Ber.1:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Uygulanmış olan ulusal standartlar ve teknik özellikler: DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015
