AirStar T-C1 M/Mw - Handtrockner Starmix - Kostenlose Bedienungsanleitung

Marke	Starmix
Modell	AirStar T-C1 M/Mw
Produkttyp	Händetrockner
Verwendung	Gewerbliche Nutzung (Hotels, Sporthallen, usw.)
Abmessungen (L x B x H)	280 x 182 x 293 mm
Gewicht	4,0 kg
Spannung	220-240 V ~ 50/60 Hz
Maximale Aufnahmeleistung	1550 W
Heizleistung	550 W
Motorleistung	1000 W
Luftdurchsatz	38 l/s
Luftgeschwindigkeit	87 m/s
Trockenzeit	17 Sekunden (relativ)
Geräuschpegel	76 dB(A)
Schutzklasse	I
Schutzart (IP)	23
Auslösung	Berührungslos durch Infrarotsensor
Automatische Abschaltung	Nach 35 Sekunden (Händetrockner)
Sicherheitsvorrichtungen	Temperaturbegrenzer, Thermosicherung, Sensorabschaltung
Wartung	Reinigung des Ansauggitters alle 6 Monate durch Fachpersonal
Netzkabel	H05VV-F 3G1
Anschluss	Steckdose mit Schutzkontakt oder Festanschluss mit Leitungsschutzschalter

Häufig gestellte Fragen - AirStar T-C1 M/Mw Starmix

Wie installiere ich den Händetrockner AirStar T-C1?

Die Montage muss von einem qualifizierten Fachmann durchgeführt werden. Verwenden Sie die mitgelieferte Bohrschablone, um die Löcher zu markieren, befestigen Sie die Montageplatte an der Wand, schließen Sie dann das Netzkabel gemäß dem Schutzleiter an die Klemmen an. Setzen Sie abschließend die Abdeckung auf und ziehen Sie die Schrauben fest.

Wie reinige ich das Ansauggitter?

Trennen Sie das Gerät vom Stromnetz oder schalten Sie den Leitungsschutzschalter aus. Entfernen Sie die Abdeckung, trennen Sie den Schutzleiter (PE), schrauben Sie dann das Ansauggitter unten am Gerät ab. Reinigen Sie es mit einem feuchten Tuch und setzen Sie es wieder ein. Die Reinigung muss alle 6 Monate durch Fachpersonal erfolgen.

Was tun, wenn der Händetrockner nicht einschaltet?

Überprüfen Sie zunächst, ob der Sensor verschmutzt ist (reinigen Sie ihn mit einem feuchten Tuch). Kontrollieren Sie auch, ob der Leitungsschutzschalter oder die Sicherung nicht ausgelöst hat. Wenn der Luftauslass verstopft ist, reinigen Sie ihn und lassen Sie ihn abkühlen. Wenn das Problem weiterhin besteht, könnte die Thermosicherung defekt sein: wenden Sie sich an den Kundendienst.

Welche Sicherheitshinweise sind zu beachten?

Das Gerät niemals in einer Umgebung mit explosiven Gasen verwenden. Keine Gegenstände in die Öffnungen einführen. Vor Reinigungs- und Wartungsarbeiten vom Netz trennen. Die Elektroinstallation muss von einem Fachmann mit Fehlerstromschutzschalter durchgeführt werden.

Wie lange dauert das Händetrocknen?

Die relative Trockenzeit beträgt etwa 17 Sekunden, dank eines Luftdurchsatzes von 38 l/s und einer Geschwindigkeit von 87 m/s.

Kann ich das Gerät zum Haaretrocknen verwenden?

Dieses Modell (AirStar T-C1 M/Mw) ist nur für die Hände konzipiert. Die Version TH-C1 ist für die Haare vorgesehen. Bitte beachten Sie die Anleitung für kompatible Modelle.

Wie hoch ist der Geräuschpegel des Geräts?

Der Geräuschpegel beträgt 76 dB(A), was einem relativ leisen Betrieb für die gewerbliche Nutzung entspricht.

Wie funktioniert der Sensor?

Der Infrarotsensor erkennt die Anwesenheit von Händen unter dem Luftauslass und startet automatisch den Motor. Die Abschaltung erfolgt automatisch, wenn die Hände entfernt werden, oder nach 35 Sekunden Dauerbetrieb.

Welche Sicherheitsvorrichtungen gibt es bei Überhitzung?

Das Gerät ist mit einem Sicherheitstemperaturbegrenzer und einer Thermosicherung ausgestattet. Wenn der Luftauslass blockiert ist, schaltet der Begrenzer die Heizung ab, um jede Brandgefahr zu vermeiden.

Wo finde ich Ersatzteile?

Verwenden Sie nur Original-Starmix-Zubehör und -Ersatzteile. Für Reparaturen wenden Sie sich an den autorisierten Kundendienst. Die Referenzen finden Sie auch in der Anleitung.

BEDIENUNGSANLEITUNG AirStar T-C1 M/Mw Starmix

Warmluft-Händetrockner

Warmluft-Haartrockner

Typ:

AirStar

T-C1 M / Mw

TH-C1 M / Mw

Bedienungsanleitung (original)

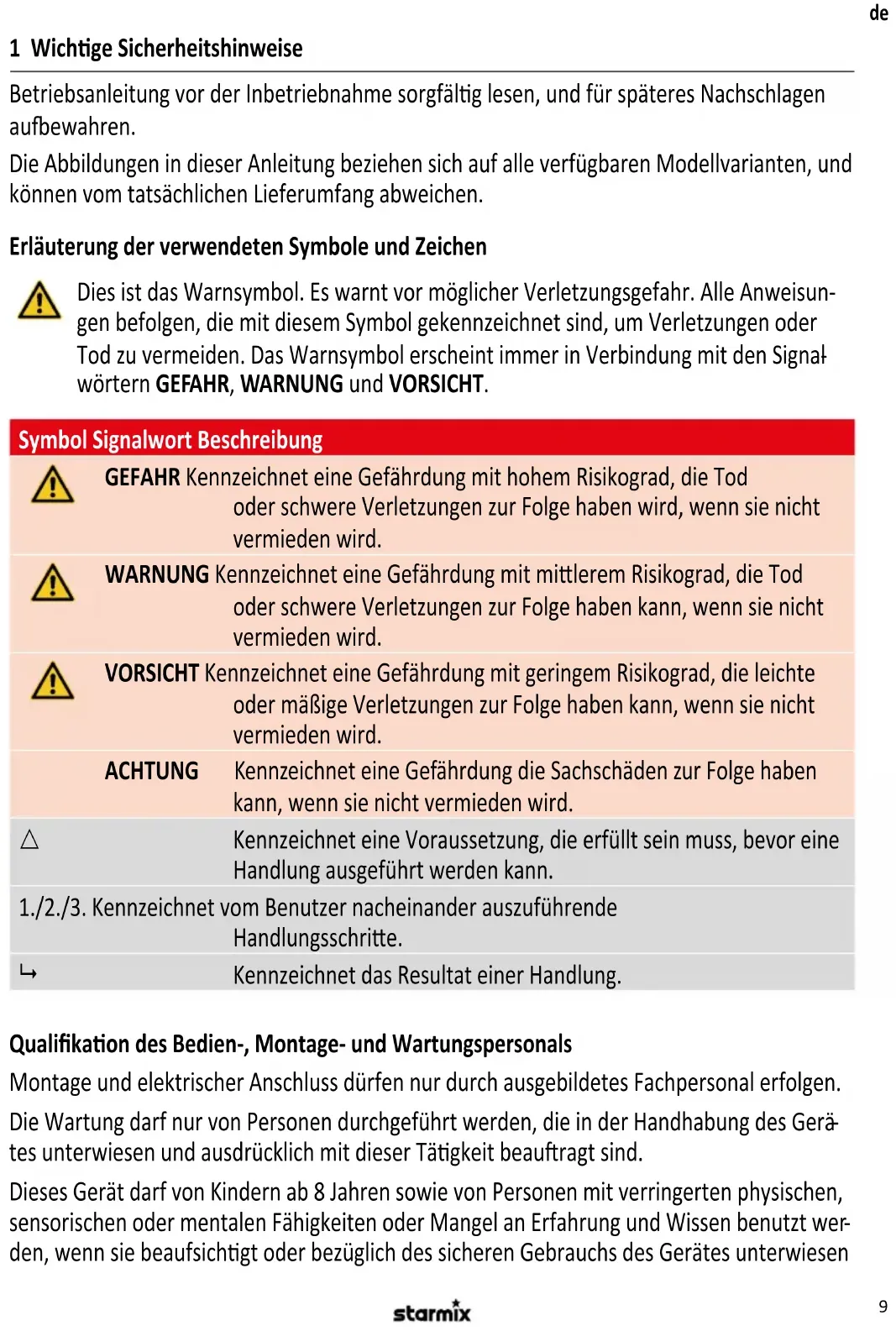

1 Wichtige Sicherheitshinweise

Betriebsanleitung vor der Inbetriebnahme sorgfältig lesen, und für späteres Nachschlagen aufbewahren.

Die Abbildungen in dieser Anleitung beziehen sich auf alle verfügbaren Modellvarianten, und können vom tatsächlichen Lieferumfang abweichen.

Erläuterung der verwendeten Symbole und Zeichen

Dies ist das Warnsymbol. Es warnt vor möglicher Verletzungsgefahr. Alle Anweisungen befolgen, die mit diesem Symbol gekennzeichnet sind, um Verletzungen oder Tod zu vermeiden. Das Warnsymbol erscheint immer in Verbindung mit den Signal wörtern GEFAHR, WARNUNG und VORSICHT.

Symbol Signalwort Beschreibung
	GEFAHR Kennzeichnet eine Gefährdung mit hohem Risikograd, die Tod oder schwere Verletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG Kennzeichnet eine Gefährdung mit mittlerem Risikograd, die Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.
	VORSICHT Kennzeichnet eine Gefährdung mit geringem Risikograd, die leichte oder mäßige Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.
	ACHTUNG Kennzeichnet eine Gefährdung die Sachschäden zur Folge haben kann, wenn sie nicht vermieden wird.
	Kennzeichnet eine Voraussetzung, die erfüllt sein muss, bevor eine Handlung ausgeführt werden kann.
1./2./3. Kennzeichnet vom Benutzer nacheinander auszuführende Handlungsschritte.
	Kennzeichnet das Resultat einer Handlung.

Qualifikation des Bedien-, Montage- und Wartungspersonals

Montage und elektrischer Anschluss dürfen nur durch ausgebildetes Fachpersonal erfolgen.

Die Wartung darf nur von Personen durchgeführt werden, die in der Handhabung des Gerätes unterwiesen und ausdrücklich mit dieser Tätigkeit beauftragt sind.

Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen

de

wurden und die daraus resultierenden Gefahren verstehen. Kinder beaufsichtigen, damit diese nicht mit dem Gerät spielen.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum schnellen Trocknen von Händen (Typ T-C1 M / T-C1 Mw) und Haaren (Typ TH-C1 M / TH-C1 Mw).

Das Gerät ist für den gewerblichen Gebrauch vorgesehen, zum Beispiel für die Verwendung in Hotels, Bädern, Fitnessstudios, Spas, Saunen, öffentlichen Einrichtungen, Industrie und Gewerbe.

Der Hersteller haftet nicht für Schäden durch Zweckentfremdung, unsachgemäße Bedienung oder nicht fachgerechte Reparatur.

Gefahren durch Stromschlag vermeiden

Die Spannung auf dem Typenschild muss mit der Netzspannung übereinstimmen. Gerät nur an eine ausreichend abgesicherte Stromversorgung anschließen.

Netzanschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen. Beschädigte Netzanschlussleitung nur durch die in dieser Anleitung angegebene Ausführung ersetzen, siehe „Technische Daten“.

Gerät einschließlich Zubehör in folgenden Fällen nicht in Betrieb nehmen:

– Netzanschlussleitung ist defekt oder hat Risse
– Gerät ist erkennbar beschädigt, z. B. durch Risse im Gehäuse
- Bei Verdacht auf einen unsichtbaren Defekt, z.B. nach einem Sturz oder Schlag

In folgenden Fällen Netzstecker ziehen, Sicherungsautomat ausschalten oder Sicherung herausdrehen:

– Wenn das Gerät ungewöhnliche Geräusche erzeugt

– Vor jeder Wartung oder Reinigung

Beim Ausstecken nur am Netzstecker, nie an der Netzanschlussleitung ziehen. Netzstecker nie mit nassen Händen anfassen.

Gefahren während der Installation vermeiden

Für die Installation und den Betrieb des Gerätes beachten:

– Nationale und regionale Vorschriften
– Technische Regeln und Richtlinien
– Bestimmungen der örtlichen Behörden

Gefahren während des Betriebs vermeiden

Gerät nicht in Räumen mit giftigen, explosionsgefährdeten oder brennbaren Dämpfen und Gasen, oder mikrobiologisch verunreinigter Luft betreiben. Keine Gegenstände in die Öffnungen des Geräts stecken. Gerät nicht abdecken oder Gegenstände darauf abstellen.

Gefahren bei Wartung und Reparatur vermeiden

Wartung und Reparaturen nur von Fachpersonal ausführen lassen. Nur Original-Zubehör- und Ersatzteile verwenden.

2 Geräteaufbau

Siehe Abb. A

1 Gerät 5 Luft-Ansauggitter
2 Montageplatte 6 Sicherungsschraube
3 Sensor 7 Motorschutzfilter
4 Ausblasöffnungen

3 Montage

Auspacken

1. Alle Teile aus der Verpackung nehmen.

Lieferumfang:

1 Gerät 1 Winkelschraubendreher TX25
4 Schrauben 1 Bohrschablone
4 Dübel 1 Betriebsanleitung

Gerät montieren

Siehe Abb. B, C, D, E.

VORSICHT

Ungeeignetes Montagematerial und Werkzeug!

Verletzungsgefahr durch herabfallendes Gerät.

Vor der Montage:

1. Prüfen, ob die mit dem Gerät gelieferten Schrauben und Dübel für den Untergrund geeignet sind.
2. Geeignetes Werkzeug für die Montage bereitstellen.

Vorbereitung (siehe Abb. B, C):

1. Wand mit stabilem, tragfähigem Untergrund wählen.
2. Montagehöhe und Mindestabstände beachten.
3. Geeignetes Befestigungsmaterial für die Wandmontage bereitstellen.

Haube vom Gerät abnehmen (siehe Abb. D):

1. Die oberen beiden Befestigungsschrauben der Haube lösen.
2. Die unteren beiden Befestigungsschrauben der Haube lösen.
3. Haube von der Montageplatte abnehmen.
4. Schutzleiterdraht (PE) der Haube aus der Anschlussklemme lösen. ACHTUNG! Nicht die Schraube am Metallgehäuse öffnen.

Montageplatte an der Wand befestigen (siehe Abb. E, F):

1. Bohrschablone oder Montageplatte an die Wand halten und Bohrlöcher markieren.

2. Bohrungen erstellen.

3. Elektrische Anschlussleitung in die Kabelführung der Montageplatte einlegen (siehe Abb. F), und Montageplatte an der Wand befestigen.

Gerät an Spannungsversorgung anschließen

Siehe Abb. G, H

Folgende Bedingungen für den elektrischen Anschluss beachten:

• Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose anschließen.
• Bei Festanschluss: Die Zuleitung muss eine Abschalteinrichtung besitzen, z. B. einen abschaltbaren Sicherungsautomat oder eine Schraubsicherung.
• Gerät an eine elektrische Zuleitung mit Schutzleiter und Fehlerstrom-Schutzschalter anschließen.
• Keine weiteren Verbraucher an die elektrische Zuleitung des Geräts anschließen.

GEFAHR

Unter Spannung stehende elektrische Zuleitung und Gerätebauteile!

Bei Berührung Gefahr eines tödlichen Stromschlags.

Vor allen Arbeiten am Gerät:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten, oder Sicherung herausdrehen.
2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

Elektrische Leitungen anklemmen (siehe Abb. G):

1. Schutzleiterdraht der Haube an der Anschlussklemme auf der Montageplatte festschrauben.
2. Elektrische Zuleitung an der Anschlussklemme anschließen.
3. Elektrische Zuleitung in Zugentlastung einlegen und fixieren.

Haube auf Gerät setzen (siehe Abb. H):

1. Haube auf Gerät setzen. ACHTUNG! Schutzleiterdraht nicht beschädigen. Auf korrekten Sitz des Motorschutzfilters (Abb. A, Pos. 7) achten.
2. Die unteren beiden Befestigungsschrauben der Haube festschrauben.
3. Die oberen beiden Befestigungsschrauben der Haube festschrauben.
4. Stecker in Steckdose stecken, Sicherungsautomat einschalten, oder Sicherung eindrehen.

4 Inbetriebnahme

Vor der ersten Inbetriebnahme beachten

Sicherstellen, dass folgende Voraussetzungen erfüllt sind:

△ Sicherheitsabstände nach DIN wurden eingehalten.
△ Stromversorgung ist korrekt angeschlossen.
△ Alle Filter sind eingesetzt und nicht beschädigt.

Einschalten und Ausschalten

Das Ein- und Ausschalten des Gerätes erfolgt berührungslos durch den Sensor:

1. Hände oder Kopf unter die Ausblasöffnung des Gerätes halten.

→ Der Sensor schaltet das Gerät automatisch ein.

Das Gerät schaltet ab, sobald Hände oder Kopf aus dem Sensorbereich genommen werden.
Das Gerät schaltet automatisch ab, falls Hände oder Kopf längere Zeit im Sensorbereich bleiben: Händetrockner: 35 Sekunden Haartrockner: 4 Minuten

Sicherheitseinrichtungen

Der Händetrockner verfügt über folgende Sicherheitseinrichtungen:

– Sensor-Sicherheitsabschaltung nach 35 Sekunden

- Sicherheits-Temperaturbegrenzer bei Überhitzung, z. B. bei verstopfter Ausblasöffnung

– Thermo-Schmelzsicherung bei Überhitzung

Der Haartrockner verfügt über folgende Sicherheitseinrichtungen:

– Sensor-Sicherheitsabschaltung nach ca. 4 Minuten, z. B. bei Kaugummi-Vandalismus

- Sicherheits-Temperaturbegrenzer bei Überhitzung, z. B. bei verstopfter Ausblasöffnung

– Thermo-Schmelzsicherung bei Überhitzung

5 Verhalten im Notfall

Bei Feuergefahr, elektrischem Schlag, mechanischer Beschädigung, ungewöhnlichen Betriebszuständen oder Missbrauch wie folgt vorgehen:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten oder Sicherung herausdrehen.
2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

6 Fehlersuche und Reparatur

Störung Ursache Behebung
Gerät läuft nicht an Sensor verschmutzt Sensor von Verschmutzungen
		befreien und mit einem feuchten Tuch abwischen
	Sicherung hat ausgelöst Sicherungsautomat einschalten oder Schraubsicherung ersetzen
	Überhitzung durch verstopfte Ausblasöffnung	Ausblasöffnung reinigen, Gerät abkühlen lassen
	Thermo-Schmelzsicherung hat ausgelöst	Thermo-Schmelzsicherung vom Kundendienst ersetzen lassen
Luftleistung ungenügend	Luft-Ansauggitter verschmutzt	Luft-Ansauggitter reinigen

Keine weiteren Eingriffe vornehmen, sondern Kundendienst kontaktieren.

7 Wartung

Luft-Ansauggitter reinigen

Siehe Abb. I

Luft-Ansauggitter in regelmäßigen Abständen, mindestens jedoch alle 6 Monate reinigen. Die Reinigung des Luft-Ansauggitters darf nur von ausgebildetem Fachpersonal durchgeführt werden.

GEFAHR

Unter Spannung stehende elektrische Zuleitung und Gerätebauteile!

Bei Berührung Gefahr eines tödlichen Stromschlags.

Vor allen Arbeiten am Gerät:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten, oder Sicherung herausdrehen.
2. Gegen unbeabsichtigtes Wiedereinschalten sichern.

Haube vom Gerät abnehmen:

1. Netzstecker ziehen. Bei Festanschluss: Sicherungsautomat ausschalten, oder Sicherung herausdrehen.
2. Die oberen beiden Befestigungsschrauben der Haube lösen.
3. Die unteren beiden Befestigungsschrauben der Haube lösen.
4. Haube von der Montageplatte abnehmen.
5. Schutzleiterdraht (PE) der Haube aus der Anschlussklemme lösen. ACHTUNG! Nicht die Schraube am Metallgehäuse öffnen.

Luft-Ansauggitter reinigen:

1. Sicherungsschraube am Luft-Ansauggitter auf der Unterseite des Gerätes herausdrehen.
2. Luft-Ansauggitter nach unten aus dem Gerät herausziehen.
3. Luft-Ansauggitter von Flusen und festhaftenden Verschmutzungen reinigen.
4. Luft-Ansauggitter von unten in das Gerät schieben.
5. Luft-Ansauggitter mit Sicherungsschraube fixieren.

Haube auf Gerät setzen:

1. Haube auf Gerät setzen. ACHTUNG! Schutzleiterdraht nicht beschädigen. Auf korrekten Sitz des Motorschutzfilters (Abb. A, Pos. 7) achten.
2. Die unteren beiden Befestigungsschrauben der Haube festschrauben.
3. Die oberen beiden Befestigungsschrauben der Haube festschrauben.
4. Stecker in Steckdose stecken, Sicherungsautomat einschalten, oder Sicherung eindrehen.

Gerät reinigen

Gerät nicht mit einem Hochdruckreiniger reinigen. Zur Reinigung nur ein feuchtes Tuch und milde Reinigungsmittel verwenden. Säure, Aceton oder Lösungsmittel können Gehäuse oder Geräteteile beschädigen.

8 Entsorgung

Altgeräte enthalten wertvolle Materialien, die zur Wiederaufarbeitung geeignet sind. Gerät nicht in den normalen Hausmüll geben, sondern über geeignete Sammelsysteme fachgerecht entsorgen, z. B. über die kommunale Entsorgungsstelle.

9 Technische Daten

		T-C1 (M / Mw) TH-C1 (M / Mw)
Spannung V 220-240			220-240
Frequenz Hz 50/60			50/60
Leistungsaufnahme (max.) W 1550			900
Absicherung A 16			16
Heizleistung W 550			400
Motorleistung W 1000			500
Luftstrom l/s 38			22
Luftgeschwindigkeit m/s 87			50
Lautstärke dB(A)		76	76
Schutzklasse		I	I
Schutzart IP		23	23
Relative Trocknungszeit s		17
Breite mm		280	280
Tiefe mm		182	182
Höhe mm		293	293
Gewicht kg 4,0			4,0

Anschlussleitung: H05VV-F3G1

10 EG-Konformitätserklärung

EG-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Erzeugnis: Warmluft-Händetrockner / Warmluft-Haartrockner
Typ: AirStar
Die Bauart der Geräte entspricht folgenden einschlägigen Bestimmungen:	EG-Richtlinie EMV 2014/30/EUEG-Richtlinie 2014/35/EURoHS 2011/65/EU
Angewendete harmonisierte Normen: EN 60335-1:2012EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015EN 62233:2008 EN 62233 Ber.1:2008EN 61000-3-2:2014EN 61000-3-3:2013
Angewendete nationale Normen und technische Spezifikationen:	DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015DIN EN 60335-1 (VDE 0700-1):2012-10DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 61000-3-2 (VDE 0838-2):2015-03DIN EN 61000-3-3 (VDE 0838-3):2014-03DIN EN 60335-2-23 (VDE 0700-23):2015-06DIN EN 62233 (VDE 0700-366):2008-11DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:	ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3,73061 Ebersbach/Fils, Germany
25.07.2019	Carsten GresserHead of Quality Assurance

9 Technische gegevens

E-Mail: [e-mail]

Internet: www.starmix.de
