Marke	Starmix
Modell	XT 1001 Mw
Produkttyp	Infrarot-Automatik-Händetrockner
Stromversorgung	220-240 V, 50/60 Hz, 800-880 W
Standby-Leistung	Weniger als 1,5 W
Trocknungszeit	Weniger als 10-15 Sekunden
Luftdurchsatz	64-92 m³/h (38-54 CFM)
Luftgeschwindigkeit	56,5-81,8 m/s bei 25 °C
Austrittstemperatur	55 °C über Raumtemperatur
Motortyp	Brushless, 200-450 W, 20.000-28.000 U/min
Heizelement	450 W (schaltbar)
Thermoschutz	Selbstrückstellender Thermostat bei 85 °C, Thermosicherung bei 142 °C
Sensorreichweite	200 mm ±20 mm, einstellbar
Automatische Abschaltung	Nach 60 Sekunden
Schutzklasse	IPX1
Isolierung	Klasse 1

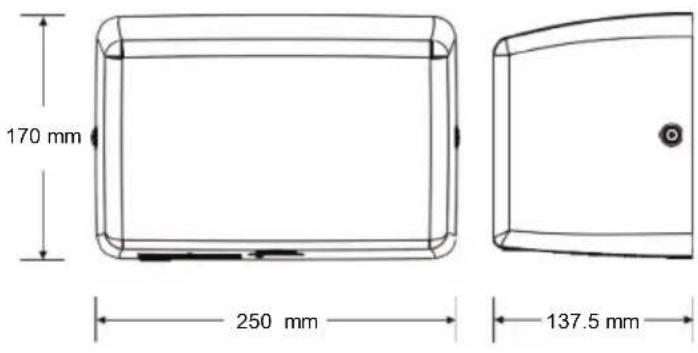

Abmessungen (B x H x T)	170 x 250 x 137,5 mm (ca.)
Nettogewicht	3,8 kg
Farbe	Weiß (Standard)
Installation	Durch einen qualifizierten Techniker, Verkabelung 1,5 mm², Erdung erforderlich
Filter	HEPA, alle 6 Monate austauschen
Reinigung	Gerät vom Netz trennen, Deckel abnehmen, Innenraum reinigen, nicht eintauchen
Verwendung	Berührungslos, automatische Infraroterkennung
Empfohlene Montagehöhen	Männer: 1270 mm, Frauen: 1194 mm, Kinder 4-7 Jahre: 889 mm
Rollstuhlgerecht	1016 mm vom Boden

Häufig gestellte Fragen - XT 1001 Mw Starmix

Wie installiere ich den Starmix XT 1001 Mw Händetrockner?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie den Schutzschalter aus, verwenden Sie die Schablone, um die Löcher zu markieren, befestigen Sie die Grundplatte, stecken Sie das Netzkabel in die Steckdose und schließen Sie die Drähte an (L, N, Erde). Schließen Sie den Deckel und schrauben Sie ihn mit dem Inbusschlüssel fest. Beachten Sie die Mindestabstände zwischen mehreren Geräten (≥350 mm).

Was tun, wenn der Händetrockner nicht funktioniert?

Überprüfen Sie zuerst den Schutzschalter. Wenn die Stromversorgung in Ordnung ist, schalten Sie den Strom aus, entfernen Sie den Deckel und überprüfen Sie die Anschlüsse an der Klemmleiste. Wenn eine Lampe blinkt (lila, gelb, rosa, blau), schauen Sie in der Diagnosetabelle nach: Lila = allgemeiner Fehler, Gelb = Heizungsproblem, Rosa = sonstiges, Blau = niedriger Luftdruck. Warten Sie 1 Minute vor dem Neustart.

Wie reinige ich den Händetrockner?

Trennen Sie das Gerät vom Netz, entfernen Sie die beiden Schrauben des Deckels und nehmen Sie den Deckel ab. Reinigen Sie das Innere, indem Sie Staub und Flusen entfernen (nicht mit Wasser abspülen). Wischen Sie den Deckel mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Nicht eintauchen, keine Scheuermittel verwenden. Setzen Sie den Deckel wieder auf, ohne die Schrauben zu fest anzuziehen.

Wann sollte der HEPA-Filter ausgetauscht werden?

Es wird empfohlen, den Filter alle sechs Monate auszutauschen. Trennen Sie dazu das Gerät vom Netz, entfernen Sie den Deckel, nehmen Sie den alten Filter heraus und entsorgen Sie ihn, setzen Sie den neuen Filter ein, setzen Sie dann den Deckel wieder auf und schrauben Sie ihn fest.

Wie stelle ich die Luftgeschwindigkeit ein?

Trennen Sie das Gerät vom Netz, entfernen Sie den Deckel. Verwenden Sie einen kleinen Kreuzschlitzschraubendreher, um die Achse VR auf der Leiterplatte zu drehen. Drehen Sie im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Nicht mit Gewalt.

Wie aktiviere oder deaktiviere ich die Heizung?

Trennen Sie das Gerät vom Netz und entfernen Sie den Deckel. Suchen Sie den Schalter auf der Leiterplatte mit der Aufschrift 'FOR HEATER'. Schieben Sie auf ON, um die Heizung zu aktivieren, auf OFF, um sie zu deaktivieren. Verwenden Sie ein kleines flaches Werkzeug aus Kunststoff oder Holz.

Welche Montagehöhe wird empfohlen?

Die Höhen von der Unterkante des Händetrockners bis zum fertigen Boden sind: Männer 1270 mm, Frauen 1194 mm, Kinder 4-7 Jahre 889 mm, 8-10 Jahre 991 mm, 11-13 Jahre 1092 mm, 14-16 Jahre 1194 mm, rollstuhlgerecht 1016 mm.

Was bedeutet ein blinkendes lila Licht an der Anzeige?

Ein blinkendes lila Licht zeigt einen allgemeinen Fehler an. Schalten Sie das Gerät aus, warten Sie mindestens eine Minute, dann schalten Sie es wieder ein. Wenn das Licht wieder erscheint, wenden Sie sich an den Kundendienst.

Kann ich dieses Gerät zu Hause verwenden?

Nein, dieses Gerät ist für den gewerblichen oder professionellen Gebrauch bestimmt. Es ist nicht für den Hausgebrauch bestimmt. Es kann Verbrennungen verursachen und erfordert die Installation durch einen qualifizierten Techniker.

Wie stelle ich die Sensorreichweite ein?

Die Sensorreichweite ist einstellbar, aber dieser Vorgang muss vom Kundendienst oder Hersteller durchgeführt werden. Versuchen Sie nicht, sie selbst zu ändern.

BEDIENUNGSANLEITUNG XT 1001 Mw Starmix

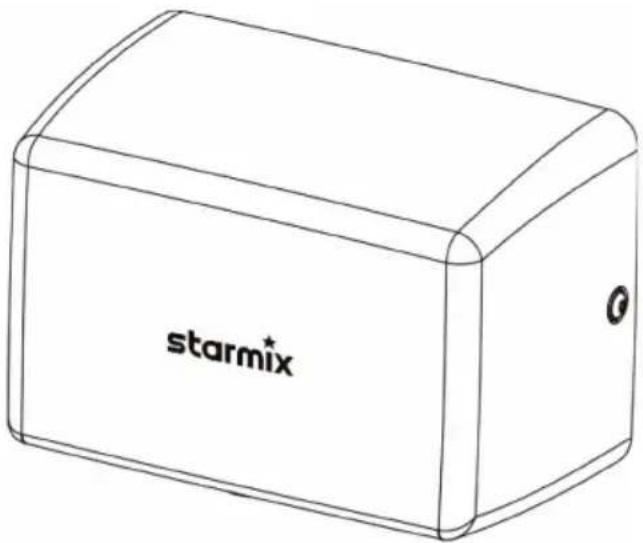

Händetrockner / Hand Dryer

XT 1001 M

XT 1001 Mw

de Bedienungsanleitung – original.... 3

en Operating instruction 9

Luftausgangstemperatur

Warmluftgeschwindigkeit

Leistung

Motor-Typ

Heizelement

Thermischer Schutz des

Heizelements

LEISTUNGSDATEN

220-240 Vac, 50/60 Hz, 3.7 A, 800-880 W

55 °C – Ambient Temp. 25 °C

56.5-81.8 m/s

64-92 m³/h (38-54 CFM)

200-450 W, 20,000-28,000 R.P.M., Brushless Type

Thermostat mit automatischer Rückstellung schaltet das

Gerät bei 85 °C aus, Thermische Sicherung schaltet das

Gerät bei 142 °C ab

Trocknungszeit

Stand-by-Leistung

Schaltung Betrieb

Sensor Reichweite

Zeit-Schutz

Schutzklasse

Isolierung

Nettogewicht

Versandgewicht

Infrarot Automatisch, selbsteinstellend

Standard 200 mm ± 20 mm, einstellbar

nach 60 Sek. automatische Abschaltung

IPX1

Class 1

3.8 kg

4.2 kg

Allgemeine Sicherheitsinformationen

WARNING

Dieses Produkt ist

für die Installation durch eine qualifizierte Serviceperson vorgesehen. Verwenden Sie min. 1,5 mm² für die Verdrahtung.

WARNING

Trennen Sie vor der

Installation oder Wartung die Stromzufuhr über den Netzschalter. NICHT FÜR DEN HAUSHALT GEEIGNET - KANN VERBRENNUNGEN VERURSACHEN.

DANGER

Wenn das Gerät

nicht ordnungsgemäß geerdet ist, kann dies zu einem schweren elektrischen Schlag und/oder zum Tod führen.

WARNING

Alle Geräte

müssen mit einem 3-Leiter-Anschluss versehen werden. Das Erdungskabel muss an der Rückwand des Trockners angeschlossen werden.

HINWEIS: Den Trockner nicht über einem Waschbecken installieren.

Wenn das Netzkabel beschädigt ist, muss es durch eine qualifizierte Person ersetzt werden, um Gefahren zu vermeiden. Trennen Sie die feste Verdrahtung nur in Übereinstimmung mit den Verdrahtungsregeln.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

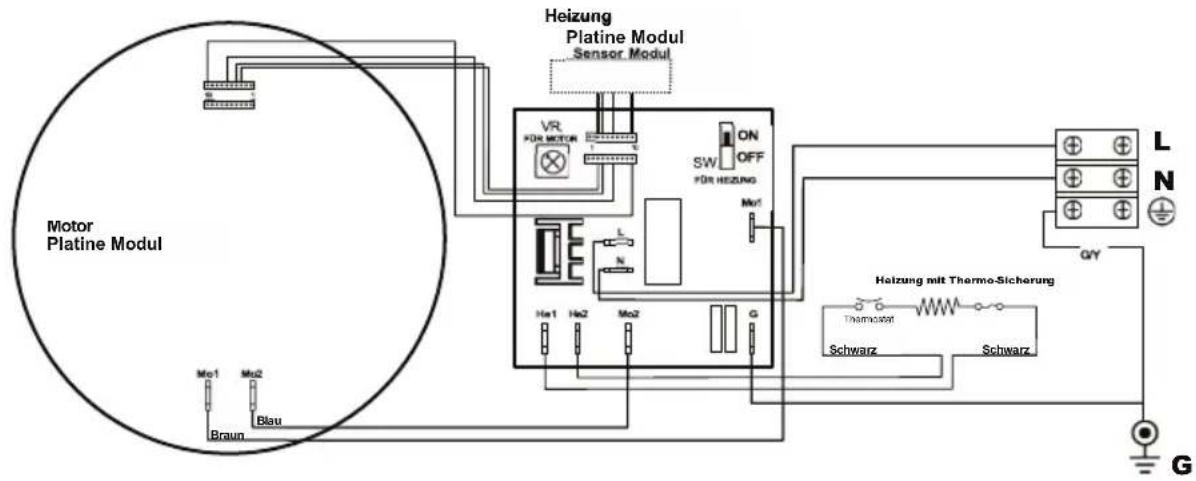

Schaltbild

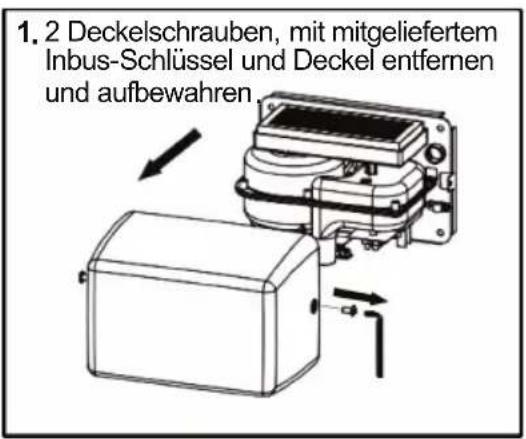

Installation

1. Vergewissern Sie sich, dass der Stromunterbrecher ausgeschaltet ist. Die Installation muss in Übereinstimmung mit der aktuellen Ausgabe der örtlichen Verdrahtungsvorschriften durchgeführt werden. Die Installation darf nur von einem qualifizierten Elektriker durchgeführt werden.
2. Legen Sie die Schablone in der gewünschten Höhe an die Wand (siehe Empfehlungen für die Montagehöhe) und markieren Sie die Positionen der 4 Montagelöcher und der Kabeldurchführung an der KO-Position (Knockout).

Hinweis: Bei zwei oder mehr Trocknern sollte der Abstand zwischen den Trocknern mindestens 350 mm betragen.

1. Befestigen Sie die Grundplatte an der Wand mit den 4 mitgelieferten Schrauben.

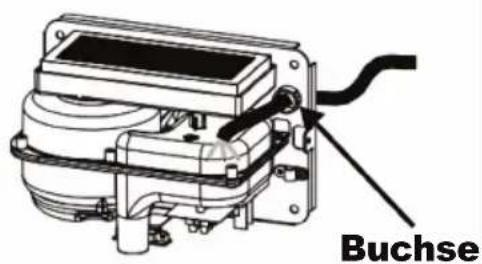

1. Stecken Sie das Netzkabel in die Buchse.

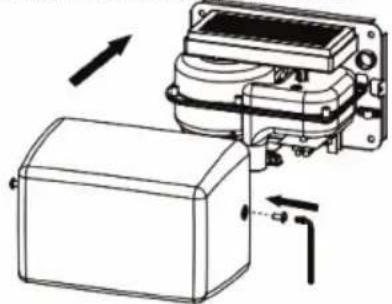

1. Bringen Sie die Frontabdeckung wieder an und schrauben Sie sie mit dem Inbusschlüssel fest.

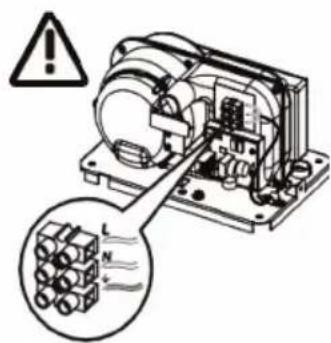

3. Schließen Sie das Kabel wie folgt an die Klemme an:

A. Schließen Sie das stromführende Kabel (schwarz, braun oder dunkel) an die Klemmenleiste mit der Bezeichnung "L" an.
B. Schließen Sie den Nullleiter (Farbe weiß, blau oder hell) an die Klemme mit der Bezeichnung „N“an.
C. Schließen Sie das Erdungskabel (grün oder grün und gelb) an die Klemmenleiste mit der Bezeichnung "±"an.

Beachten Sie, dass die Farben der stromführenden und neutralen Drähte von der Spannung des Versorgungsnetzes abhängen.

Empfohlene Montagehöhen

- Von der Unterkante des Trockners über dem fertigen Fußboden (AFF)

Männer	1270 mm
Frauen	1194 mm
Kinder 4-7 Jahre	889 mm
Kinder 8-10 Jahre	991 mm
Kinder 11-13 Jahre	1092 mm
Kinder 14-16 Jahre	1194 mm
Behindertengerecht	1016 mm

Reinigung und Wartung

Es wird empfohlen, das Gerät regelmäßig zu reinigen, um eine optimale Leistung zu gewährleisten.

• Trennen Sie die Stromzufuhr.
- Entfernen Sie die beiden Schrauben der Abdeckung mit dem mitgelieferten Inbus.
• Entfernen Sie die Abdeckung.
- Reinigen Sie das Innere des Trockners von Staub und Flusen.
- Nicht mit Wasser spülen.
- Wischen Sie die Abdeckung mit einem feuchten Tuch und einer milden Reinigungslösung ab. Nicht einweichen. Verwenden Sie niemals Scheuermittel zur Reinigung der Abdeckung.

- Bringen Sie die Abdeckung wieder an. Ziehen Sie die Schrauben nicht zu fest an.

• Berührungslose Bedienung.
- Überschüssiges Wasser von den Händen schütteln.
- Halten Sie die Hände unter den Auslass, um den Betrieb zu starten
• Hände leicht und schnell reiben.
- Hält automatisch an, wenn die Hände weggenommen werden.

Einstellung der Luftgeschwindigkeit

1. Trennen Sie das Gerät vom Strom, lösen Sie die Schrauben der Abdeckung mit dem mitgelieferten Inbus-Schlüssel und entfernen die Abdeckung.

2. Verwenden Sie einen kleinen Kreuzschlitz- schraubendreher, um die VR-Welle zu drehen. Drehen Sie ihn leicht im Uhrzeigersinn [CW], um die Leistung auf das Maximum zu erhöhen. (+) 🚙️ , [CCW] um die Leistung nach Bedarf zu reduzieren (-) 🚙️ .

3. NICHT ÜBERDREHEN!

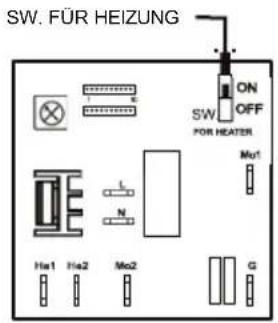

Schalter Heizelement ON / OFF

1. Trennen Sie das Gerät vom Strom, lösen Sie die Schrauben der Abdeckung mit dem mitgelieferten Inbus-Schlüssel und entfernen die Abdeckung.

2. Stellen Sie den Heizungsschalter auf der Leiterplatte mit einem kleinen flachen Plastik- oder Holzstift ein.

2-1. Schieben Sie den Schalter auf „ON“: Heizgerät EIN.
2-2. Schieben Sie den Schalter auf „OFF“: Heizgerät AUS.

Einstellung des Sensorbereichs

Zur Verstellung des eingestellten Sensorbereiches wenden Sie sich bitte an den Kundendienst bzw. den Hersteller. ( +49 (0)7163/9988-100)

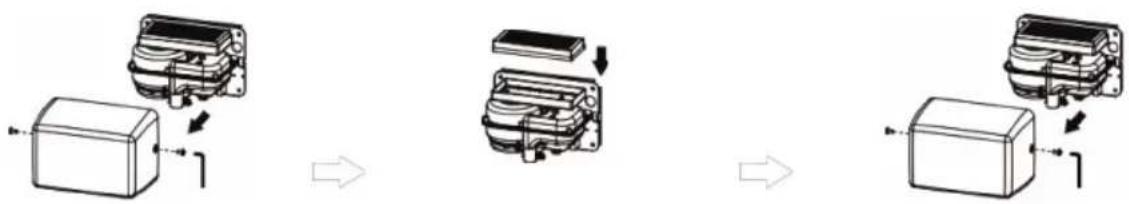

Filtereinheit wechseln

Es wird empfohlen, den Filter alle sechs Monate zu wechseln.

Entfernen Sie die 2

Deckelschrauben mit dem

mitgelieferten Inbus-Schlüssel und den Deckel.

Entsorgen Sie den alten Filter ordnungsgemäß.

Ersetzen Sie den

HEPA-Filter durch einen neuen.

Setzen Sie den Deckel wieder auf und

schrauben Sie ihn mit dem Inbus-Schlüssel fest.

Diagnose und Abhilfemaßnahmen

Symptom	Abhilfemaßnahmen bei Erstinstallationsfehlern
Wenn der Trockner nicht läuft	Vergewissern Sie sich zunächst, dass der Unterbrecher, der den Trockner versorgt, betriebsbereit ist. Ist dies der Fall, unterbrechen Sie die Stromzufuhr und nehmen Sie die Abdeckung des Trockners ab. Schließen Sie die Stromversorgung unter Beachtung der Vorsichtsmaßnahmen zur Vermeidung von Stromschlägen wieder an und prüfen Sie die Spannung an der Klemmleiste. Prüfen Sie, ob die Anschlüsse korrekt ausgeführt sind.
Der Trockner läuft von selbst oder läuft ständig	Stellen Sie sicher, dass sich keine Hindernisse auf oder vor dem IR-Sensor befinden. Reinigen Sie die Sensorlinse von Schmutz und Ablagerungen. Wenn das Problem weiterhin besteht, ersetzen Sie den Sensor.
Der Trockner macht ein lautes Geräusch und läuft nicht einen ganzen Zyklus lang	Stellen Sie sicher, dass die Versorgungsspannung korrekt ist. Der Trockner macht ein lautes Brummgeräusch, wenn die Eingangsspannung zu hoch ist. Überprüfen Sie die Spannungsanforderungen auf dem Typenschild des Geräts und korrigieren Sie die Spannung entsprechend. Wenn das CBM beschädigt wurde, CBM, IR-Sensormodul, VR-Komponente und Kabel austauschen.
Der Trockner läuft, aber der Luftstrom hat einen niedrigen Druck und/oder eine niedrige Geschwindigkeit	Stellen Sie sicher, dass die Versorgungsspannung korrekt ist. Der Trockner läuft schwach, wenn die Eingangsspannung zu niedrig ist. Überprüfen Sie die Spannungsanforderungen auf dem Typenschild des Geräts und korrigieren Sie die Spannung wie erforderlich. Kontrollieren sie den Filter und ersetzen ihn gegebenenfalls.

Symptom	Abhilfemaßnahmen für Fehler im Betrieb
Wenn der Trockner nicht läuft (lila blinkendes Licht)	Trennen Sie das Gerät vom Strom und schließen Sie es erneut an. Warten Sie dazwischen min. 1 Minute. Wenn eine Warnanzeige wieder erscheint, wenden Sie sich an den Service.
Wenn der Trockner nicht läuft (gelbes Blinklicht)
Wenn der Trockner nicht läuft (rosa blinkendes Licht)
Der Trockner läuft, aber der Luftstrom hat einen niedrigen Druck und/oder eine niedrige Geschwindigkeit (blinkendes blaues Licht)
Keine heiße Luft verfügbar	Prüfen Sie, ob das Heizelement ein- oder ausgeschaltet ist. Wenn es ausgeschaltet ist, schalten Sie es ein. Wenn es immer noch keine heiße Luft gibt, wenden Sie sich an den zuständigen Service.

Wichtige Informationen

Dieses Produkt fällt in den Geltungsbereich der Richtlinie über Elektro- und Elektronik-Altgeräte 2012/19/EU. (WEEE)

Dieses Produkt darf nicht über den Hausmüll entsorgt werden.

Bitte recycln Sie es dort, wo entsprechende Einrichtungen vorhanden sind. Erkundigen Sie sich bei Ihrer örtlichen Behörde über die Recyclingmöglichkeiten.

TECHNICAL SPECIFICATIONS

ITEM CATEGORY

Operating Voltage

Ersatzteilliste / Repair Parts List

Nr.	Beschreibung / Description	Nr.	Beschreibung / Description
1	Deckel / Cover	15	Kabelklemme / Cable clamp
2	Schrauben / Security hex screw (2x)	16	Erdungsschraube / Grounding Screw
3*	HEPA Filter / HEPA Filter	17*	Heizplatine / Heating Controller Module
4	Filter-Gehäuse / HEPA Filter holder	18	Isolierung / Insulation mylar
5	Lüftergehäuse (oben) / Blower housing (Upper)	19	Lüsterklemme / Terminal block
6	Motorgummi (groß) / Motor rubber (Large)	20	Sensor-Halterung / Sensor bracket
7*	Bürstenloser Motor / Brushless motor	21*	Sensor / Sensor
8	Motorgummi (klein) / Motor rubber (Small)	22	Kabelschutz / Cable protector
9*	Heizung / Heater assembly	23	Inbusschlüssel / L-Wrench
10	Lüfter-Gehäuse (unten) / Blower housing (Below)	3*	HEPA FILTER XT1001 (#471747)
11*	Platine / Circuit Board Module	7*+11*	MOTOR UND PCB XT1001 ERS (#471761)
12	Gehäuse Platine / Circuit Board Module cover	9*	HEIZUNG XT1001 ERS (#471754)
13	Grundplatte / Base plate	17*	HEIZUNG PCB XT1001 ERS (#471778)
14	Nylon-Buchse / Nylon hole bushing	21*	SENSOR XT1001 ERS (# 471785)
*	Ersatzteile / Spare Parts

EG – Konformitätserklärung / EC – Declaration of Conformity

Wir / We ELECTROSTAR GmbH

Hans-Zinser-Str.

D - 73061

1-3

Ebersbach /

Fils

Erklären, dass das Produkt / declare that our product

Händetrockner

Handdryer

Type / Type designation XT 1001

Auf das sich diese Erklärung bezieht, mit den folgenden Normen oder normativen Dokumenten übereinstimmt. / To which this declaration relates is in conformity with the following standards or other normative documents

2014 / 35 / EU

Mit Änderungen / including amendments

„RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt“

"RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit"

Ebersbach / Fils 04.02.2025

i. V. Amten Snow

i.V. Carsten Gresser

Leiter Qualitätsmanagement / Quality Manager

starmix

ELECTROSTAR GmbH

Hans-Zinser-Str. 1-3

73061 Ebersbach/Fils

GERMANY

+49 (0) 7163 / 9988-100

www.starmix.de
