T 500 - Sèche-main Starmix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-main à air chaud
Marque	Starmix
Modèle	T 500
Dimensions (L x P x H)	258 x 152 x 315 mm
Poids (avec fixation)	3,2 kg
Puissance nominale	1800 W
Puissance de chauffage	1700 W
Puissance du moteur	100 W
Débit d'air	38 l/s
Type de commande	Interrupteur électronique avec minuterie extra courte
Durée de fonctionnement	32 secondes
Méthode de mise en marche	Mains sous la grille (détection de proximité infrarouge pour variante E)
Matériaux	Plastique, métal
Protection	Coupe-circuit de sécurité, régulateur de température
Installation	Murale, par spécialiste
Hauteur de montage recommandée	Selon schémas A, B ou C (cf. notice)
Branchement électrique	230 V (prise ou raccordement fixe)
Accessoires fournis	Chevilles, vis, plaque de montage, tournevis plastique (pour certains modèles)
Entretien et nettoyage	Nettoyer la grille d’entrée d’air avec un aspirateur
Homologations	Conforme aux normes EN 60335, EN 44014, EN 60555
Garantie	2 ans (à confirmer)

FOIRE AUX QUESTIONS - T 500 Starmix

Comment installer le sèche-main Starmix T 500 ?

L'installation doit être réalisée par un spécialiste. Utilisez la plaque de montage comme gabarit pour percer 4 trous de 8 mm, insérez les chevilles et vissez la plaque. Glissez ensuite l'appareil sur la plaque, branchez la fiche ou raccordez le fil, puis fixez l'antivol avec les vis fournies.

Quelle est la durée de fonctionnement du T 500 ?

Le T 500 standard fonctionne pendant 32 secondes avec une minuterie électronique extra courte. Il s'arrête automatiquement.

Comment nettoyer le sèche-main ?

Débranchez l'appareil, puis aspirez la grille d'entrée d'air située sous l'appareil avec un aspirateur muni d'un suceur. Brossez les saletés résiduelles si nécessaire.

Que faire si le détecteur infrarouge ne fonctionne pas ?

Vérifiez que la grille d'aspiration n'est pas obstruée. Si le détecteur est trop sensible ou pas assez, un spécialiste peut régler le potentiomètre situé dans le trou à gauche de la grille à l'aide d'un tournevis plastique.

Puis-je régler la durée de fonctionnement ?

Pour le modèle T 500 standard, la durée est fixe à 32 secondes. Pour le TH 500 Z, un spécialiste peut régler la durée de 1 à 9 minutes à l'aide d'un tournevis plastique inséré dans le trou prévu.

Quelles sont les précautions de sécurité à respecter ?

Ne pas installer l'appareil à moins de 0,6 m d'une douche ou baignoire, et à moins de 1,2 m de la pomme de douche. L'installation doit comporter un interrupteur omnipolaire avec une ouverture de contact de 3 mm. Débranchez toujours avant nettoyage.

Comment brancher l'appareil sans prise encastrée ?

Vous pouvez effectuer un branchement en saillie par le haut ou par le bas en libérant le passage prévu dans la plaque de recouvrement. Utilisez la borne de réseau fournie et bloquez le câble avec les brides de serrage.

Le sèche-main peut-il être utilisé comme sèche-cheveux ?

Le modèle T 500 est spécifiquement un sèche-main. Pour un usage en sèche-cheveux, Starmix propose les gammes TH 500 (sèche-cheveux) avec des fonctionnalités adaptées (minuterie plus longue, détection de proximité à 40 cm).

Quels sont les accessoires inclus dans la boîte ?

La livraison comprend : le sèche-main, 4 chevilles, 4 vis à bois à tête demi-ronde, 1 borne de réseau, 2 vis à tôle à tête conique pour plaque de recouvrement, 2 brides de serrage, 4 vis à tôle à tête conique-bombée, et un tournevis en plastique (pour certains modèles).

Comment savoir si l'appareil est en panne ?

Vérifiez d'abord l'alimentation électrique. Si le détecteur infrarouge est recouvert (ex: chewing-gum), l'appareil s'arrête automatiquement après 10 minutes pour les modèles TH 500. Consultez un spécialiste si le problème persiste.

MODE D'EMPLOI T 500 Starmix

Instructions de montage et de service page 13-16

Nous avons établi ce mode d'emploi, pour que vous appreniez rapidement à connaître voir votre nouvel appareil.

• Veuillez lire entièrement et attentivement ces instructions avant la mise en service de l'appareil. Elles donnent des indications importantes en ce qui concerne la sécurité, l'utilisation, l'entretien et les précautions pour l'environnement.
• Apprenez à connaître votre nouvel appareil et ses différentes fonctions en suivant l'ordre de ce mode d'emploi.
• Respectez les indications et les explications pour obtenir un maniement et un entretien corrects. Ainsi, vous serez sûrs que votre appareil restera en ordre de marche et aura une longévité exceptionnelle.
• Vous devez respecter les instructions qui concernent la sécurité. Elles vous aideront à éviter des accidents et à protéger leur appareil d'éventuels dommages.
• Conserve ce mode d'emploi : il pourra plus tard dans bien des cas vous être une aide précieuse.

Cet appareil est conforme aux normes techniques et aux prescriptions de sécurité en vigueur relatives aux appareils électriques. Le constructeur n'est pas responsable de dommages eventuels, qui auraient été causés par une utilisation non appropriée ou une erreur de maniement.

2. Livraison.

Sèche-cheveux ou sèche-mains

4 chevilles 4 vis à bois à tête demi-ronde 1 borne de réseau ⑩ 2 vis à tôle à tête conique pour plaque de recouvrement ① 2 brides de serrage ⑧ 4 vis à tôle à tête conique-bombée pour brides de serrage 1 tournevis en plastique (pour le TH 500 Z et tous les types E)

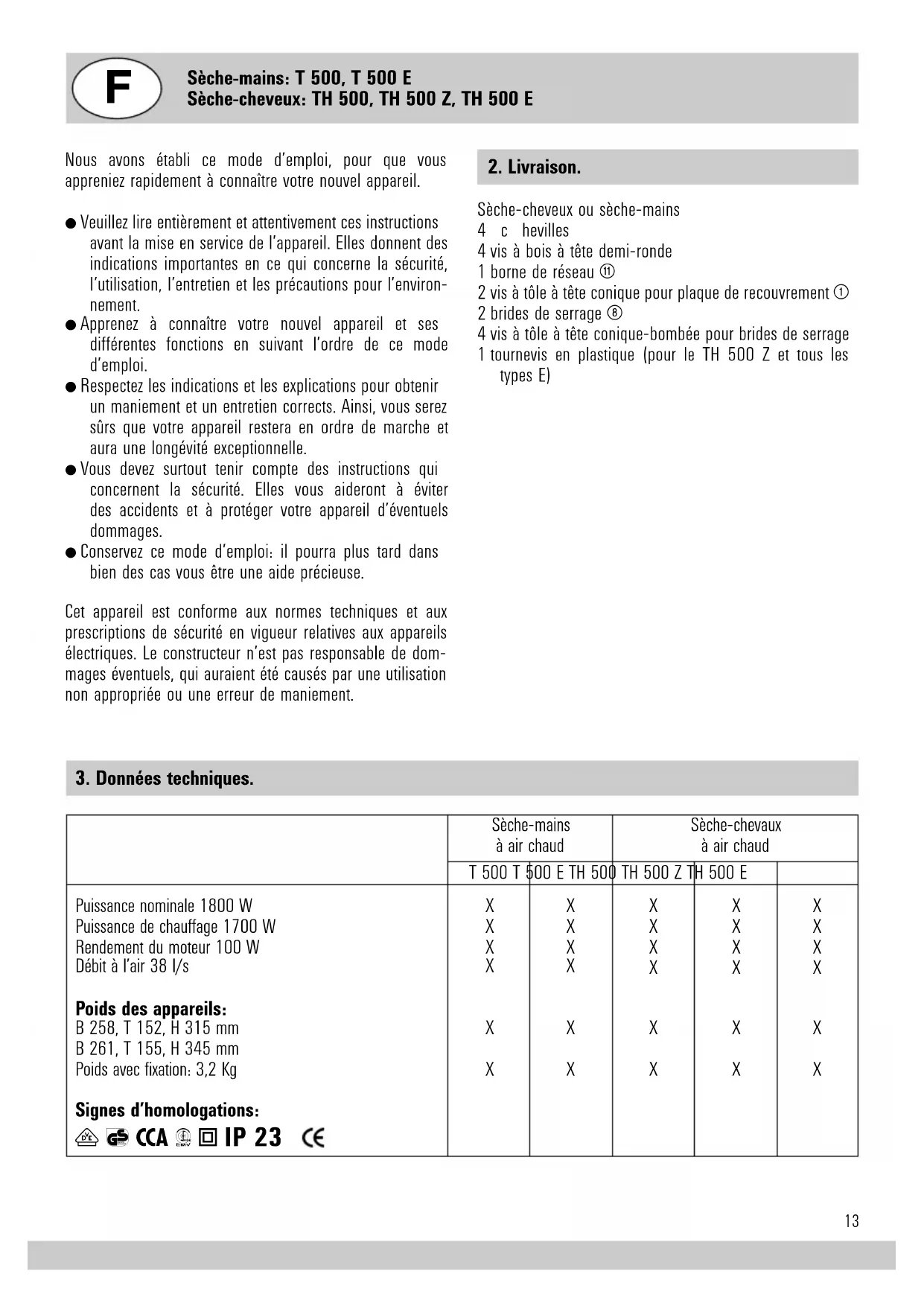

1. Données techniques.

	Sèche-mains à air chaud		Sèche-chevaux à air chaud
	T 500 T $500 E TH 500	TH 500 Z TH 500 E
Puisance nominale 1800 W	X	X	X	X	X
Puisance de chauffage 1700 W	X	X	X	X	X
Rendement du moteur 100 W	X	X	X	X	X
Débit à l'air 38 l/s	X	X	X	X	X
Poids des appareils:
B 258, T 152, H 315 mm	X	X	X	X	X
B 261, T 155, H 345 mm
Poids avec fixation: 3,2 Kg	X	X	X	X	X
Signes d'homologations:

Equipment:	T 500 T $00 E TH 500 TH 500 Z TH 500 E
Interrupteur électronique avec minuterie extra courte;Durée de fonctionnement 32 secondes.	X
Interrupteur électronique avec minuterie extra courte;Durée de fonctionnement environ 4 minutes.		X
Interrupteur électronique de proximate à infrarouges		X
Sans mécanisme de couplage (à utiliser par exempleavec la minuterie de monnayeur MZS 4)		X
Raccort de sécurité à la prise de secteur	X	X
Régulateur de température de sécurité	X	X
Plaque de montage intégrée		X
Antivol par plaque de recouvrement	X	X
Grille d'entrée d'air nettoyable à l'aspirateur	X	X

4. Instructions de montage

Faire effectuer le montage par un spécialiste afin d'être certain que l'appareil est connecté en conformité avec les prescriptions de sécurité. Dans les pièces équipées de douches ou de baignoires, on ne doit pas installer l'appareil dans les secteurs spécifiés par les prescriptions de sécurité VDE (à 0,6 m du bord de la douche ou de la baignoire et à 1,2 m de la pomme de la douche). L'installation électrique doit comporter un interrupteur ayant une ouverture de contact à 3 mm qui mette l'appareil hors circuit sur tous les pôles.

Un concept de montage facile à réaliser.

Le système de montage T 500 permet de procéder de manière simple et facile à la pose de l'appareil contre le mur sans l'ouvrir. Pour une pose pratique, nous avons divisé l'appareil en deux éléments : l'installeur pose une prise (ou un raccordement fixe), visse la plaque de montage, glisse dessus l'appareil prêt à fonctionner, enchaine la prise (ou fait le branchement) et termine en vissant l'antivol. On ne peut pas faire plus simple!

1. Retirer de l'appareil en la tirant vers le bas la plaque de recouvrement (non visée). Retirer de la même façon la plaque de montage glissée à l'arrête de l'appareil.
2. Avec déterminé l'endroit où sera fixé l'appareil,

marquer les 4 trous de fixation ⑫ en se servant de la plaque de montage ② comme gabarit, percer les trous (8mm de diamètre), introduire les chevilles et fixer la plaque de montage avec les 4 vis à bois à tête demi-ronde qui y sont jointes. Nous conseillons de fixer l'appareil à une hauteur correspondant aux figures A, B, ou C. Il faut être absolument certain que le dispositif est fixé solidement dans un mur plein.

1. Les 5 méthodes de branchement décrites ci-dessous sont possibles: 3.1 Branchement par une prise encastrée.

On n'a pas besoin de la partie supérieure de la plaque de recouvrement. La casser à l'endroit prévu à cet effet. Après fixation de la plaque de montage ② suivant la figure B, pousser par en haut l'appareil sur la plaque de montage, enficher la fiche dans la prise ③ et pousser l'appareil tout en bas. Fixer la plaque de recouvrement avec les deux vis à tôle à tête coniques jointes.

3.2 Fil encastré

Branchement à un conducteur électrique encastré ⑦ sortant du mur (à la place de la prise). Fixer au mur la plaque de montage ② suivant la figure C. Faire glisser la plaque de recouvrement par le bas dans la plaque de montage et en même temps faire passer le conducteur électrique au mur par l'orifice de la plaque de recouvrement. Mettre en place la borne de réseau ⑪. Sectionner la fiche du cordon de branchement ⑦ de l'appareil, dénuder les brins et raccorder. Brancher les deux fils suivant la figure C. Veiller à brancher correctement les fils L (marron) et N (bleu). Bloquer le cordon de

branchement de l'appareil avec les brides de serrage jointes. Encenser l'appareil en le faisant glisser sur la plaque de haut en bas et verrouiller l'appareil avec les 2 vis jointes.

3.3 Branchement en saillie par le haut

Pour ce faire, liberez le passage prévu pour faire traverser le conducteur se trouvant en haut et au milieu du panneau arrêté de l'appareil. Après fixation de la plaque de montage ② suivant la figure C, faites passer le cordon apparent sur la plaque de montage en bas, en passant par-dessous la plaque de recouvrement ① et à travers l'orifice. Le reste du branchement s'effectue comme décrit au paragraphe 3.2.

3.4 Branchement en saillie par le bas

Pour ce faire, libérer le passage ⑨ prévu pour faire traverser le cordon en bas et au milieu de la plaque de recouvrement ①. Après fixation de la plaque de montage ② suivant la figure C, faire le branchement en saillie en passant par l'orifice de la plaque de recouvrement. Le reste du branchement s'effectue comme décrit au paragraphe 3.2.

3.5 Cordon de branchement avec fiche

On effectue ce branchement avec un cordon flexible avec fiche sur une prise se trouvant à proximité. Pour ce faire, libérer le passage ⑨ en bas et au milieu de la plaque de recouvrement ①. Faire glisser la plaque de recouvrement par en-dessous dans la plaque de montage. Utiliser la barre de réseau ⑩ jointe.

Sectionner la fiche du cordon de branchement ⑤ de l'appareil, dénuder le fil et attacher les cosses des fils. Préparer de la même manière le cordon avec fiche et le faire passer par l'orifice de la plaque de recouvrement. Brancher les deux fils suivant la figure C et les bloquer avec les brides ⑧ jointes. Repousser l'appareil vers le bas et visser les deux vis à tôle à tête conique jointes.

Les appareils sont maintenant prêts à fonctionner!

T 500, TH 500 z

Pour les T 500 et TH 500 Z, actionner la minuterielectronique extra-courte. Durée de fonctionnement pour T 500 : 32 secondes ; pour TH 500 Z : 4 minutes.

Les appareils s'arrêtent automatiquement.

La durée de fonctionnement du TH 500 Z peut être modifiée par un spécialiste. Elle est réglable en 9 échelons de 1 à 9 minutes.

Pour ce faire, enfoncez le tournevis spécial en plastique dans le trou à gauche de la grille d'aspiration ⑥ et régler le commutateur intégré sur 3-2-1 minutes en tournant vers la gauche et sur 5-6-7-8-9 minutes en tournant vers la droite. Veuillez noter que le réglage O est une position déconnectée et que l'appareil ne fonctionne pas sur cette position.

T 500 E, TH 500 E

Les appareils sont mis en route et arrêtés sans contact à l'aide d'un système électronique de détection de proximité à infra-rouge. La distance de déclenchement (distance entre l'extrémité inférieure de l'appareil et les mains ou la tête) est d'environ 15 cm pour le T 500 et 40 cm pour le TH 500. La sensibilité de déclenchement peut être modifiée par un spécialiste. Pour ce faire, enfoncez la goupille du tournevis dans le trou à gauche de la grille d'aspiration ⑥ et régalez le potentiomètre intégré vers la gauche (moins sensible) ou vers la droite (plus sensible). Dans les locaux très clairs, il faut procéder à un réglage sur une position moins sensitive.

TH 500

Cet appareil est livré sans commutateur. Il est actionné par une minuterie à pièces de monnaie MZS 4, un interrupteur de marche/arrêt courant dans le commerce et une minuterie murale fixée au mur à la hauteur habituelle à côté de l'appareil qu'on branche selon le plan électrique, figure E ou F.

Coupe-circuit de sécurité du détecteur t 500 e, TH 500 e

Le système électronique intégré évite que l'appareil marche sans arrêt lorsque le détecteur de proximité à infrarouge est recouvert, par exemple lorsqu'un voyageur colle un chewing-gum dessus. Dans ce cas, les modèles TH 500 au bout de 10 minutes. Lorsque l'origine de la panne est éliminée, les appareils sont à nouveau prêts à servir.

Minuterie à pièces de monnaie MZS 4

Lorsque les sèche-cheveux TH 500 Z/E fonctionnent avec une minuterie à pièces de monnaie, les commutateurs ou le système électronique de détection de proximité continuent à fonctionner. On utilise la MZS 4 pour obtenir un amortissement rapide et pour éviter une utilisation abusive.

7. Réglage en hauteur pour sèche-cheveux starmix.

Ce réglage en hauteur pour sèche-cheveux STARMIX permet d'adapter la hauteur désirée du séchoir à la taille des individus. Cela permet aux enfants et aux handicapés de se sécher les cheveux beaucoup plus facilement. Une autre possibilité consiste à monter deux sèche-cheveux à des hauteurs différentes, distances de 40 cm (portée maximale du détecteur de proximité à infrarouge 40 cm).

8. Nettoyage et entretien.

Aspirer la grille d'aspiration d'air ⑥ sous l'appareil avec le suceur de l'aspirateur pour le débarasser des impuretés et de la poussière qui s'y accrochent. Brosser les saletés qui restent collées.

9. Conseils de sécurité.

• Avant de raccorder l'appareil, contrôlez si le voltage indiqué sur la plaquette signalétique correspond à celui que vous utilisez. La plaquette signalétique se trouve sur la face inférieure du boîtier.
• Veillez tenir compte des dangers causés par une mauvaise utilisation des appareils électriques, ces dangers n'étaient pas connus des enfants.
• Transmettez ces instructions aux autres personnes utilisant cet appareil, afin qu’elles puissent être informées de toutes les fonctions et instructions diverses.
• Avant toute intervention ou nettoyage, déconnecter l'appareil.

F Nous déclarons, sous notre propre responsabilité unique, que le présente produit correspond aux normes ou aux directives suivantes: EN 60335, EN 44014, EN 60555 conformément aux dispositions des directives 73/23CEE, 89/336/CEE.
