用户手册 T-C BL HEPA Starmix

项目类别		性能规格
额定电压		AC 220~240 V, 50 Hz / AC 110~120, 60Hz
功率	常规模式	220~240 V	320 W (发热关)/ 720 W (发热开)
		110~120 V 320 W (发热关)/ 820 W (发热开)
	静音模式	220~240 V	静音模式开, 130 W(发热关)/ 530 W (发热开)
		110~120 V	静音模式开, 130 W(发热关)/ 630 W (发热开)
杀菌模式(仅PEBBLE PLUS型号适用)		功率 12W
		工作周期 1小时开, 1小时关
		风速 17m/s
待机功率		≤0.5 W
风速 (最大值)		96 m/s
电机规格		无刷DC电机, 30,000 RPM
感应方式		自动无接触感应
感应距离		45° 10~20cm
工作时间		50秒自动停
干燥时间		10 ~ 12秒
防水等级		IPX3
绝缘等级		CLASS I
产品尺寸		长 322.1mm x 宽 270.5mm x 高 144.6mm

重要安全说明

警告-为降低火灾、触电或人身伤害的风险，请遵守以下规定：

• 仅以制造商指定的方式使用本装置。对于因误用或安装缺陷造成的任何损坏，制造商概不负责。
• 安装本装置时，必须仔细遵循安装模板中的说明。未能准确遵循说明可能导致本装置操作不当、财产损失和/或人身伤害。
• 安装工作和电气布线必须由合格人员根据所有适用规范和标准进行，包括耐火结构。在墙壁或天花板上切割或钻孔时，不要损坏电线和其他隐蔽设施。
• 该装置必须由一个由具有适当额定值的断路器保护的专用电路分支供电。电路电缆必须满足本装置的电流消耗。
• 本装置仅设计用于室内，注意防水、防晒和防紫外线直射，防止在极端温度下使用，请勿将其安装在室外或靠近湿气和热量发生器的地方。
• 本装置只能由合格的专业人员进行修改、维护、维修和拆除。
• 如果装置停止工作，工作异常，请联系您的地区经销商或承包商。
• 8岁及以上的儿童和身体、感官或心理能力下降或缺乏经验和知识的人可使用本设备，前提是已接受有关安全使用本设备的监督或指导下，并了解所涉及的危险性下使用。请勿让儿童玩本装置或对本装置进行清洁和用户维护。
• 如果电源线损坏，必须由其制造商、服务代理商或具有类似资质人员更换，以避免发生危险事故。
• 只有在干手器与刮墙支架电源断开后，才能拆下干手器盖。为此，请按照图8中详述的顺序进行操作，确保拧下位于干手器背面的固定螺丝。按相反顺序将盖子和干手器重新安装到挂墙支架上。

拆箱

1. 拆除所有包装材料。建议回收利用。
2. 小心地从纸箱中取出干手器，小心不要使干手器掉落。
3. 仔细检查运输过程中可能发生的任何损坏。检查有无松动、丢失或损坏的零件。如果干手器有损坏，请立即通知您购买干手器的发货人或经销商。

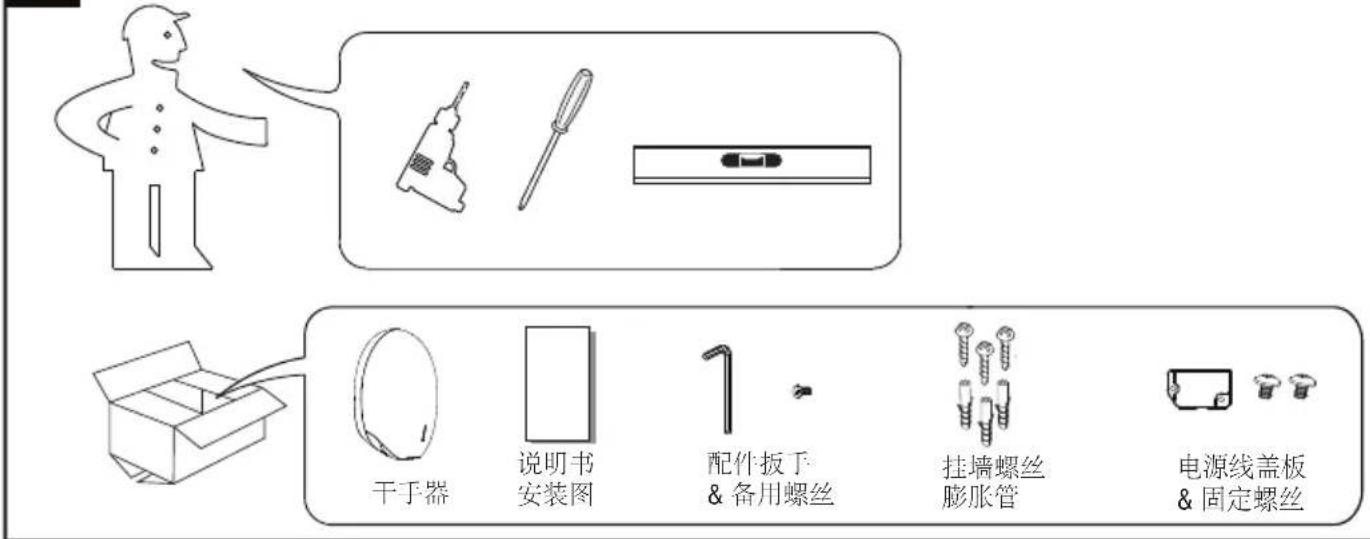

干手器的标准件以及安装人员所需的工具（图1）

1

干手器 说明书 安装图 配件扳手 & 备用螺丝 挂墙螺丝 膨胀管 电源线盖板 & 固定螺丝

安装

1. 拆除挂墙支架

1.1 将干手器放在软布上，以避免在其表面留下痕迹。

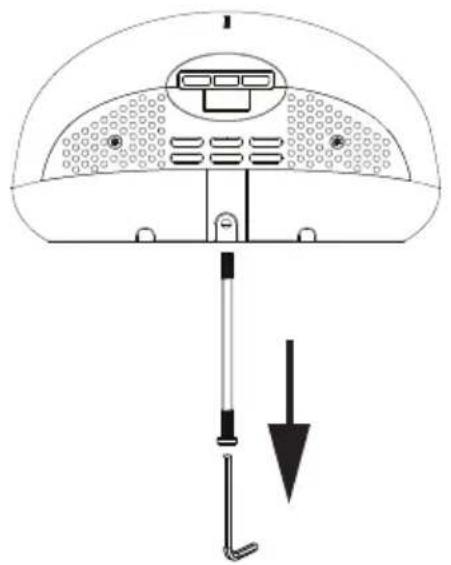

1.2 使用扳手拆下干手器底面上的一个防盗螺钉（图2）。
1.3 拉下干手器背面的挂墙支架并从干手器上取下（图3）。

2

• 确保电源断路器已关闭。
• 检查电源是否与铭牌上所示一致。如果产品连接到与干手器铭牌上所述以外的任何电源，则可能导致干手器的永久性损坏或有安全隐患。
• 干手器必须安装在能够支撑干手器全部重量的水平垂直墙面上。

2. 安装定位

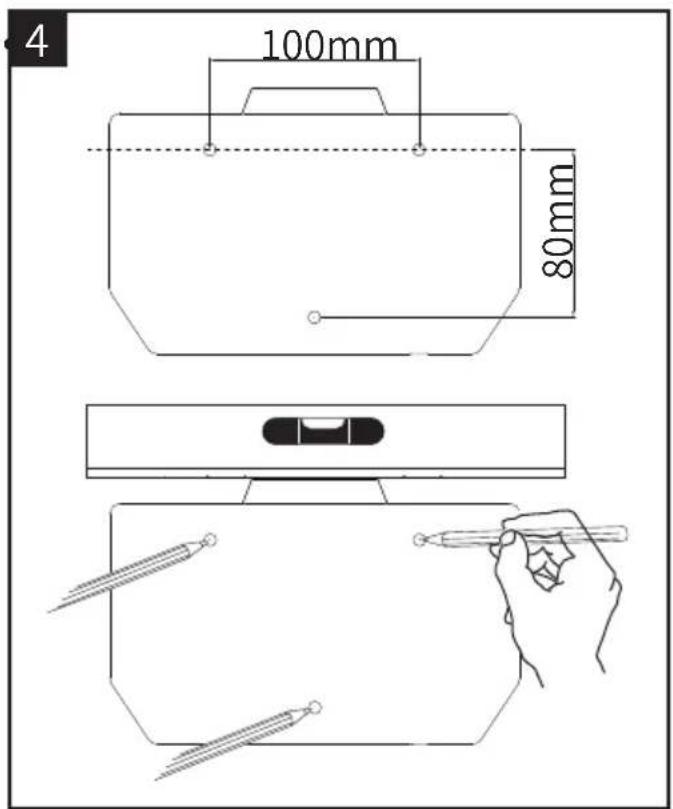

2.1 使用安装模板及水平尺确定固定位置，并用铅笔在墙上标记三个固定点的位置（图4）。

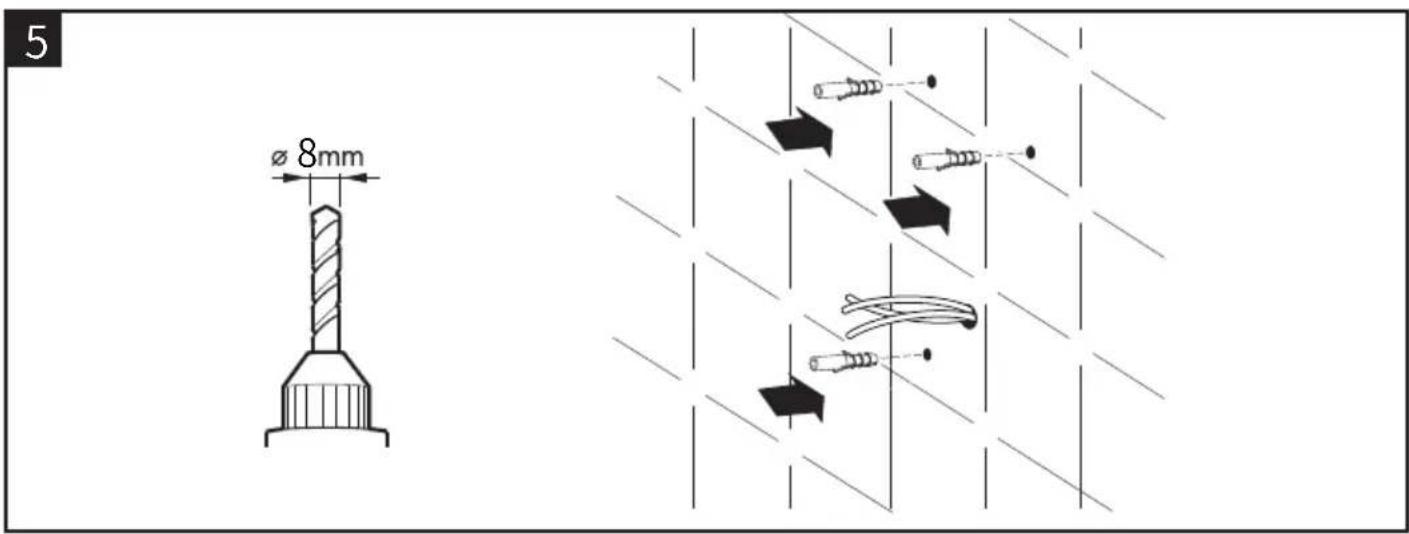

2.2 使用5/16（8mm）钻头在标记位置钻孔，插入配件膨胀管并用丝锥使膨胀管表面与墙壁平齐。如果从墙壁出电线，应提供适当的出线孔（图5）。

在安装在任何表面之上时，烘干机底部与表面之间的距离必须至少为700mm。

5 Ø 8mm

CN

3. 连接电源线&接线端子

警告：确保总电源关闭

3.1 将电源线穿过挂墙支架。确保电源线足够长，以便布线正确穿过挂墙支架连接到接线端子（图6）。
3.2 电源线必须通过进线孔。如果电源线从外部连接一定要穿过挂墙支架出线孔，并绕过挂墙支架背面3个凹凸台布线（图6B）。
3.3 如图6所示将电源线连接到接线端子。
3.4 拧紧接线端子螺丝。
3.5 将挂墙支架固定在墙面上。使用+字螺丝刀将螺丝拧紧（图6A）。
3.6 将电源线盖板装在挂墙支架上用螺丝拧紧。

。地线/接地电缆必须安装在所有的设上识标

备中。不要过度拧紧和挤压电源线。

6 电源线进线孔 6A 电源线出线孔 (如干手器有带电源线) 6B 背面视图

4. 安装干手器到挂墙支架上

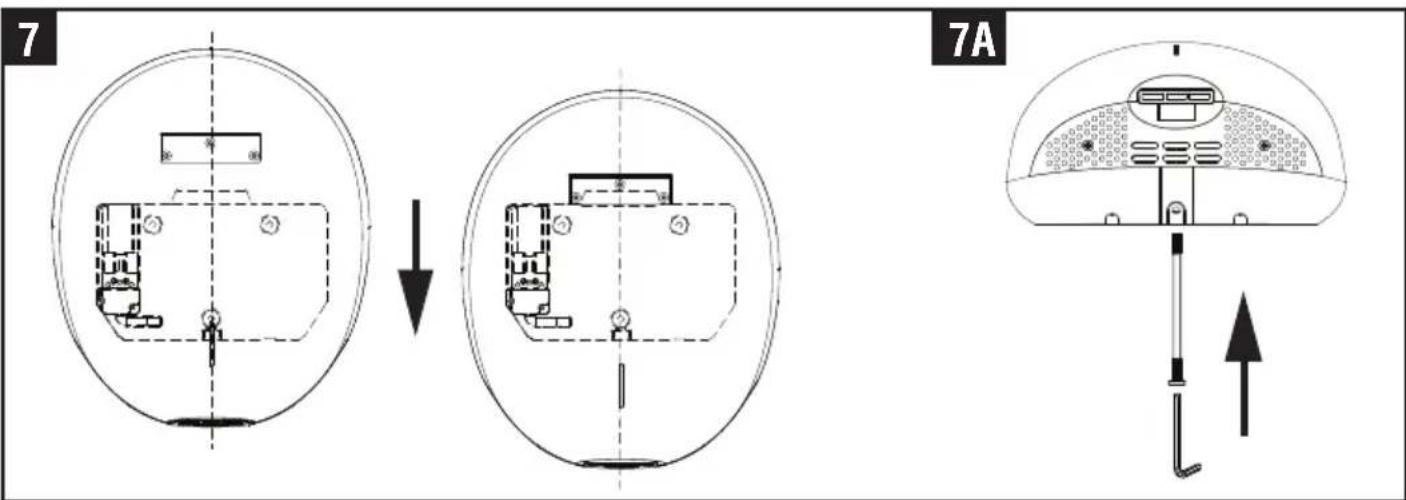

4.1 将干手器居中放置于挂墙支架上方，紧贴于墙面，将整机如图7所示向下放置于挂墙架上。
4.2 测试设备以确保正常运行。在正确连接电源后，盖子上的LED灯应该闪烁3次红光，然后持续发出白光LED。
4.3 用配件扳手将底部中间的防盗螺丝拧紧（图7A）。
4.4 通过刮墙支架的固定线位的电源线不得过长，以确保电源线限制有效。如图6B所示。

注意: 如果LED灯保持熄灭，设备必须重新安装。

7 7A

发热开关、静音模式开关、杀菌模式开关

1. 使用配件扳手拧开干手器底部中间的防盗螺丝（图2）。
2. 将干手器向上挪动，使干手器与挂墙支架分离。

注意：确保面壳上的LED灯灭后拆面壳。如果LED灯亮，请等待灯自动灭。

干手器内置UV-C杀菌灯，UV-C灯亮时不要直视。

8 unscrew 8A

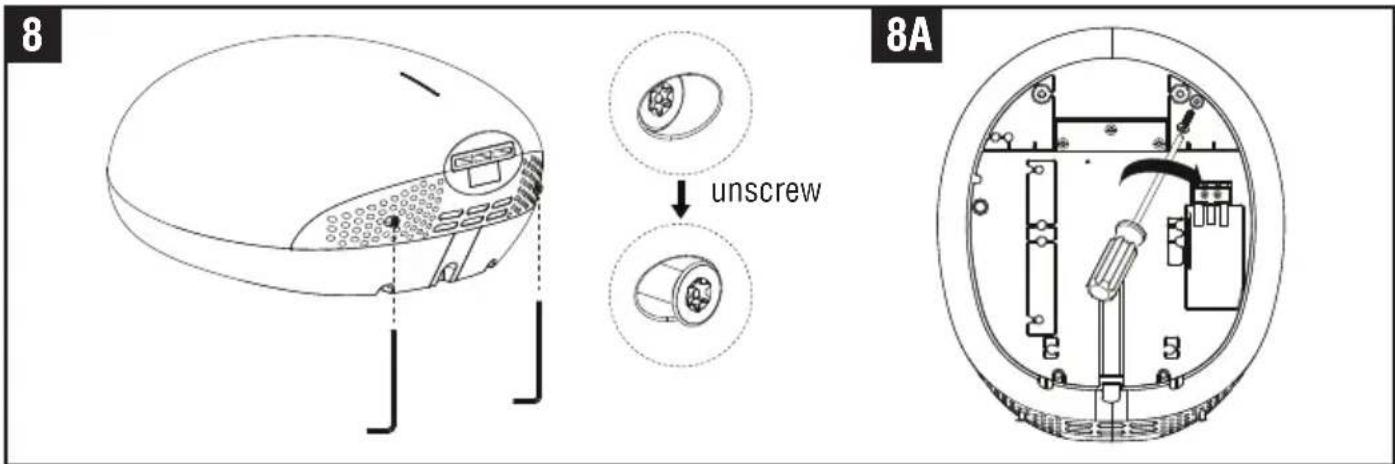

1. 使用配件扳手拧松干手器底部的两个安全螺钉(图8)。请注意, 这些螺钉有防掉落设计, 确保螺钉留在通道内, 不要完全取下。
2. 使用+字螺丝刀拧开背面1个螺丝（图8A）。

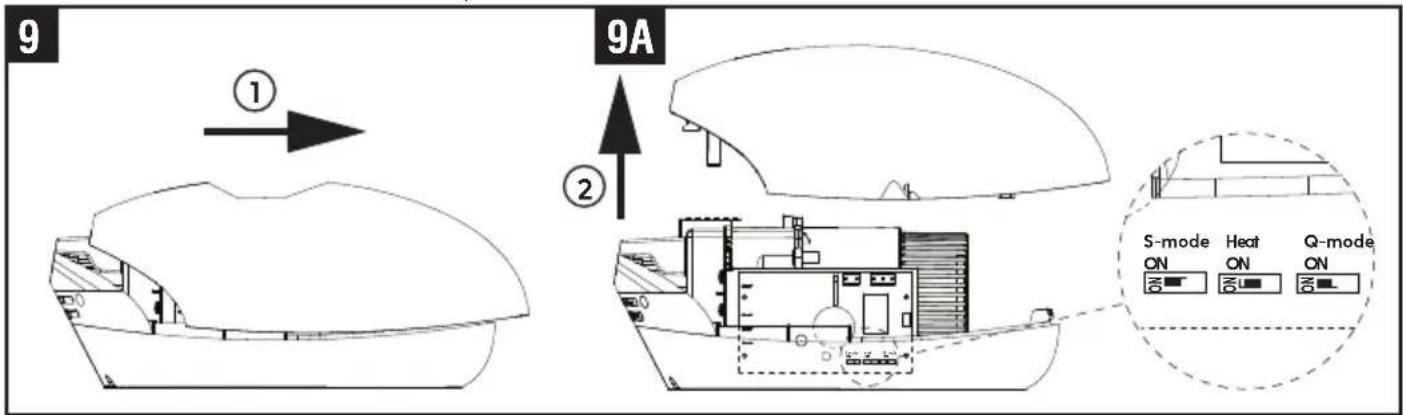

   5.从主机上取下面壳 (图9\~9A)。

1. 使用图9A所示的中间开关打开/关闭发热器。（出厂设置：开）
2. 使用图9A所示的右侧开关更改静音模式。（出厂设置：关）
3. 使用图9A所示的左侧开关打开/关闭空气消毒模式。（出厂设置：关）

组装干手器

面壳重新装回主机上。

使用配件扳手重新拧紧面壳底部2个内六角螺丝（图8）。

使用+字螺丝重新拧紧背面螺丝(图8A)

将干手器居中放置于挂墙支架上方，紧贴于墙面，将整机如图7所示向下放置于挂墙支架上。

使用配件扳手将底部中间的防盗螺丝拧紧（图7A）。

当干手器通电后测试干手器是否正常工作。面壳上的红色LED灯会闪烁3次后改为白色灯常亮。

注意: 如果LED灯处于灯灭状态, 需重新正确安装干手器到挂墙支架上。

过滤器 & UV-C 杀菌灯更换

如果面壳上的LED灯一直闪烁需要更换过滤器。当干手器使用60,000次后过滤器更换指示灯会闪烁。

1. 使用配件扳手拧开干手器底部中间的防盗螺丝（图2）。
2. 将干手器向上挪动使干手器与挂墙支架分离（图8）。
3. 使用配件扳手拧开面壳底部2个内六角螺丝（图8A）。
4. 使用+字螺丝刀拧开干手器背面1个螺丝（图8B）。
5. 将干手器面壳向上挪动后从主机上取下（图9）。

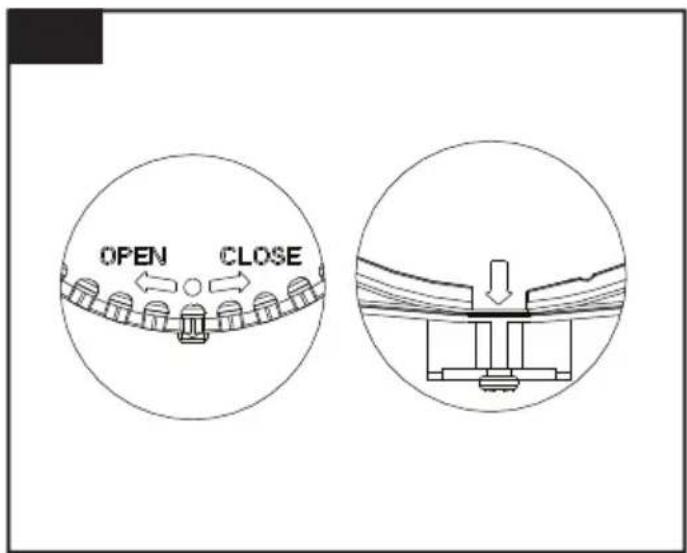

6. 向 “OPEN” 方向拧开过滤器盖（图10）.

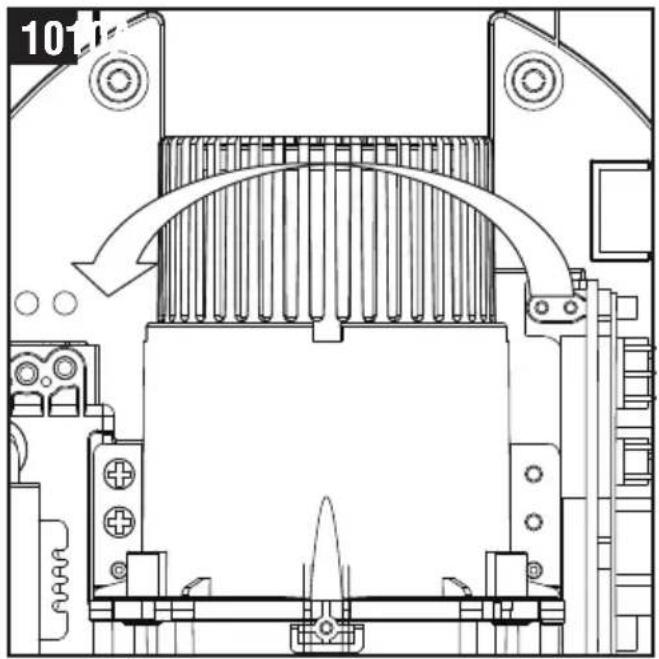

过滤器盖上的点与电机盖上的箭头对齐（图10A）。

注意：取下面壳前确保面壳上的LED灯处于灯灭状态，如果LED灯亮需要等到灯自动灭后开盖。

10B 过滤器盖 过滤器

过滤器盖上的点与电机盖上的箭头对齐（图10C）。

1. 将过滤器盖转到 “CLOSE” 方向。该点位于电机盖上箭头的右侧（图10A-A）。

警告- 如果干手器已安装了过滤器, 则在使用60,000次后需要更换过滤器, 可将继续工作 15,000次, 但过滤效果会下降。在使用到75000次时, 面壳上的红色LED灯会闪烁, 干手器将停止工作, 直到更换新的过滤器。

11 UV-C杀菌灯线 端子

UV-C杀菌灯使用3年后灭菌功能减弱，需要更换UV-C灯以维持正常功能。(仅适用于配备空气消毒功能的PEBBLE PLUS型号)。

1. 将过滤器取下，操作方法参考第8页.

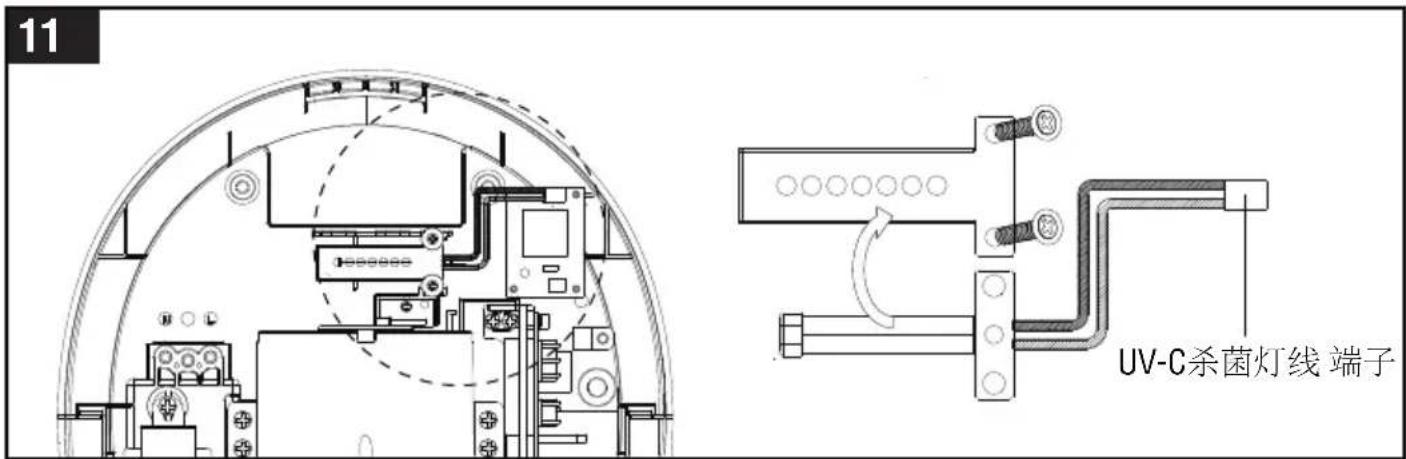

2. 拧开2个灯罩上的螺丝，取下灯罩和UV-C杀菌灯，将UV-C杀菌灯线的端子从灯板上拔下（图11）。
3. 更换新的UV-C杀菌灯后盖上灯罩拧紧2个螺丝并将UV-C杀菌灯线的端子重现插入灯板上。

组装干手器

重新装回过滤器（操作方法参考第8页）将干手器从新固定在挂墙支架上（操作方法参考第7页）。

注意：干手器通电时，如果红色LED一直闪烁，则表示过滤器安装不正确，需要重新安装。

LED灯亮提示

常规LED灯亮提示

面壳颜色 待机模式 工作模式 杀菌模式
白色/银色 白色LED灯亮 白色LED灯快速移动 白色LED灯缓慢移动
黑色 红色LED灯亮 红色LED灯快速移动 红色 LED灯缓慢移动

过滤器跟换指示

使用次数 LED灯颜色		待机/杀菌模式	工作模式(感应模式)
使用60,000次~74,999次	白色LED灯	白色LED灯亮 /白色LED灯缓慢移动	白色LED灯亮快速移动
	红色LED灯 红色LED灯	闪烁 关
	底部LED灯 (蓝色) 关	开
75,000次~直到更换新滤网	白色LED灯	白色LED灯亮缓慢移动	白色LED灯亮缓慢移动
	红色LED灯 红色LED灯	闪烁 红色LED灯闪烁
	底部LED灯 (蓝色) 关	闪烁

使用干手器

1. 无接触自动感应。
2. 洗完手抖一抖手上的水。

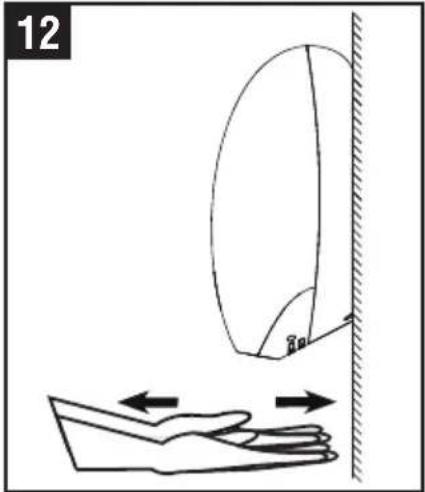

3. 将手放在干手器下方，干手器自动开始工作（图12）。
4. 将手缓慢地前后移动。
5. 干手器工作时底部蓝色LED灯会亮起。
6. 干手器及底部蓝色LED灯在工作50秒后自动停止并灯灭。

如果干手器有电路或电机故障，当手从干手器下方挪开，底部蓝色LED灯会闪烁。

杀菌模式将自动开启和关闭。

维护和清理时需要将干手器从挂墙支架上取下。

13

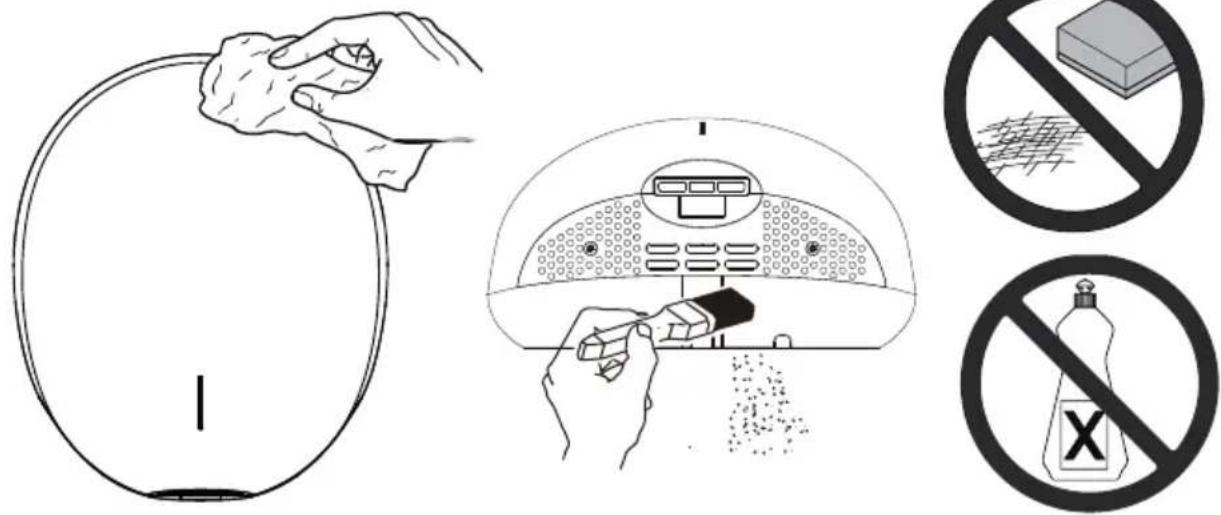

定期清洁外壳，使用柔软的湿布轻轻擦拭所有污垢。

警告: 切勿使用研磨剂或化学用品清洁外观。不要将产品浸泡。

定期深度清洁注意事项：

1. 在将干手器从挂墙支架上拆下或切断电源之前，不得进行清洁和维护。
2. 使用配件扳手或安全六角螺丝刀拆下两个面壳底部的内六角螺丝。
3. 取下面壳。
4. 清洁干衣机内部的所有灰尘。
   5.重新组装好面壳。
   6.用柔软的湿布擦拭外观。
