用户手册 TT 1800 Starmix

有关安全事项请见本说明书中的安全距离和安全提示

明书中有关使用、安全、保养和维护的重要说明。

• 本说明书能帮助您熟悉和了解您的烘手/烘发器及其各种功能。
  请按说明书的指示和要求正确使用，这样可以保持长久的使用寿命。
  请按说明书的指示和要求正确使用，这样可以保持长久的使用寿命。
  请特别注意安全提示，以避免事故和损坏机器。
• 请保留好使用说明书，必要时对您会有帮助。

本产品符合技术规程和有关的电器安全规定。由于不按规定使用或错误操作所引起的损坏，制造厂不予负责。

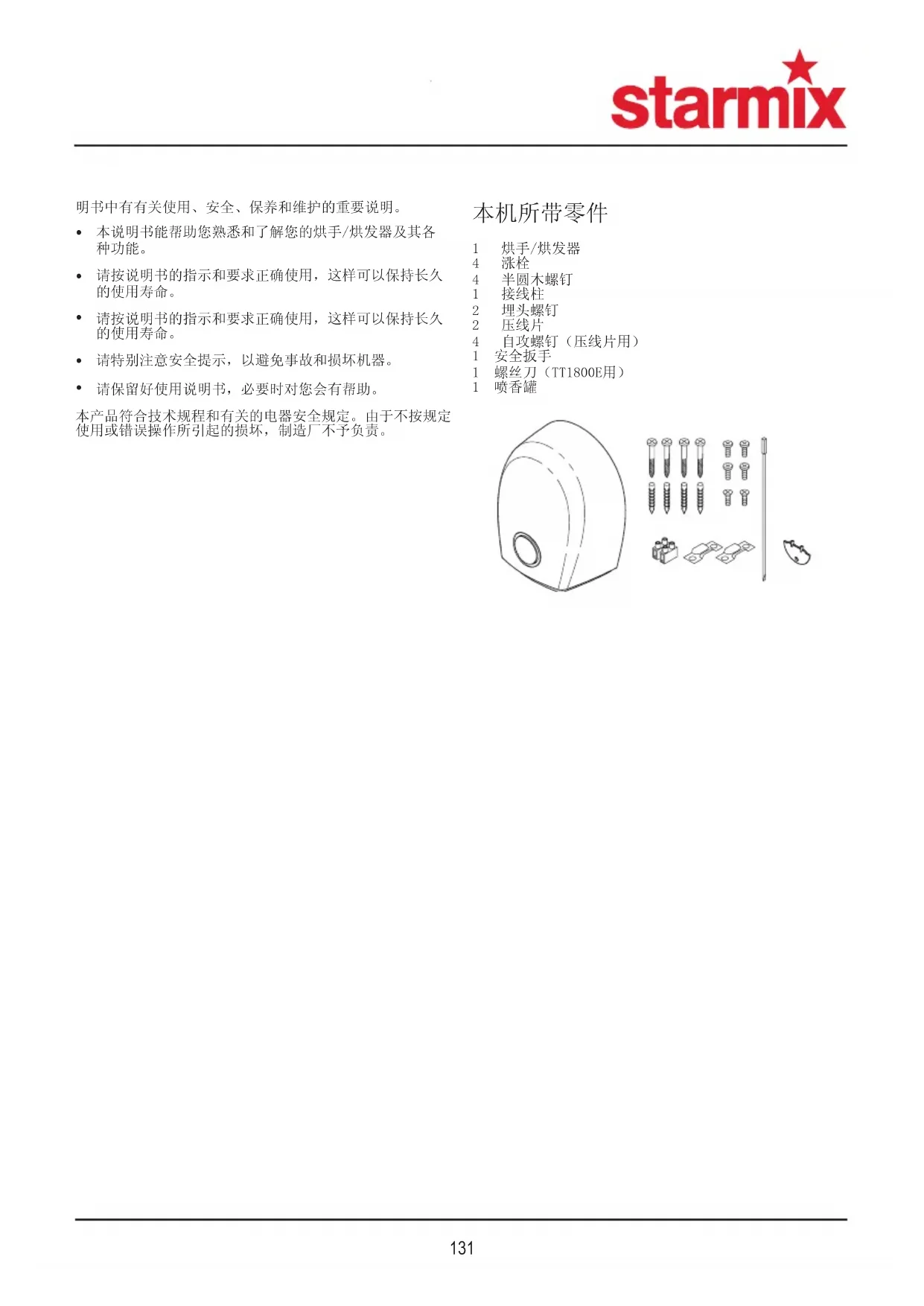

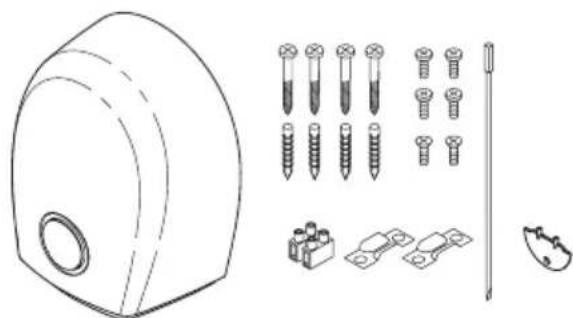

本机所带零件

1 烘手/烘发器
4 涨栓
4 半圆木螺钉
1 接线柱
2 埋头螺钉
2 压线片
4 白攻螺钉（压线片用）
1 安全扳手
1螺丝刀（TT1800E用）
1 喷香罐

技术数据 CCCA 20 IP 23 CE		热风烘手器				热风烘发器
		TT 1800 TT	1800E TT 1800E	臭氧	TT 1800E 喷香	TTH1800 TTH	800E
额定功率	1800瓦	XXXXXX
加热丝功率	1700瓦	XXXXXX
电机功率	100瓦	XXXXXX
风量	38 I/s	XXXXXX
整机尺	B 270, T 161, H 330 mm
重量包括安装	[kg] 3,2 3,2 3,5 3,5 3,2

特点	热风烘手器 热风烘发器
	TT 1800 TT	1800E TT	1800 E臭氧	TT 1800E 喷香	TTH1800	TTH1800E
电子定时开关,32秒自动关机	X
电子定时开关,4分钟后自动关机					X
电子感应开关		X	X	X		X
安全插头	X	X	X	X	X	X
安全-热保护器	X	X	X	X	X	X
热熔断器	X	X	X	X	X	X
传感器-安全切断		X	X(4min) X	(4min)		X(10min)
安装板	X	X	X	X	X	X
安全防盗	X	X	X	X	X	X
进风网格	X	X	X	XXXX
活性氧
喷香罐				X
LED灯		X	X	X

安装说明

烘手器、烘发器应由专业人员安装，以保证产品正确安装。安装时必须遵守安全规定。在安有淋浴装置和浴缸的浴室使用，电器产品必须遵守VDE的安全规定（与淋浴池和/或浴缸的距离为0.6M，与淋浴头的距离为1.2M）

安装程序

安装快捷方便

TT1800系列安装快捷方便，可以不用打开机器。机器分为两部分。固定插座，旋紧安装板。将机器插入安装板，插入插头，把防盗板用螺钉旋紧，完毕。

1. 把后挡板（1）从机器上向下拉，把机器后面的安装板（2）也向下拉。
2. 用安装板（2）作模板选定好安装位置打四个固定孔（孔径为8MM），放入涨栓，将安装板用半圆木螺钉紧固。一定要固定在坚实的墙上。安装高度参见图A、B、C。
3. 可按五种连接方式：
   a）暗线插座安装后挡板（1）的上部是不必要的。您可以将它在指定折断处（4）折断。将安装板（2）固定好后（参见图B），将机器从上至下插入安装板。把插头插入插座(3)内。然后将机器完全向下拉。将后挡板用2个埋头螺钉紧固。
   b） 暗线（暗装导线）从墙上出来的暗线连接（7）。将安装板（2）紧固在墙上（参见图C）。将后挡板从下面推进安装板，把从墙内出来的导线穿过导孔引入后挡板。插入接线柱（11），把机器电源线（5）插头剪去，剥去电缆护层外皮，去除绝缘层，挤压芯线端套。把两个导线进行连接（参见图C）请注意L（棕色）线和N（蓝色）线的正确连接。把机器的电源线用压线片（8）固定好。将机器完全插入到后挡板上，用2个埋头螺钉固定好。
   c）明线从上安装把机器背面中上部的导线出口处掰开。把安装板（2）固定好后（参见图C）把安装板上的明线向下经后挡板（1）和经过孔穿出，然后由图B那样连接。
   d) 明线从下安装把后挡板（1）中下部的导线通过处（9）掰开。把安装板（2）固定好后（参见图C）把明线通过后挡板的孔穿出，然后由图B那样连接。
   e）带插头的电源线把带插头的柔软的电源线与插座连接。把后挡板（1）中下部的导线通过处（9）掰开，后挡板从下推进安装板。插入接线柱（11）。把机器的电源线（5）的插头剪下，剥去电缆护层外皮，去除绝缘层，挤压芯线端套。把2个导线山同图C连接，用压线片（8）固定好，将机器完全插入到后挡板上，用2个埋头螺钉固定好。

机器安装完毕即可待用。

机器的使用

TT1800和TTH1800装有电子定时开关

TT1800工作32秒后自动关机。

TTH1800E工作4分钟后自动关机。

机器会自动关机

TT1800E，TTH1800E活性氧/喷香，TTH1800E

这些机器装有红外线电子感应式开关。

感应距离（手或头部与机器下端的距离）

TT1800约15CM

TTH 1800 E 约40CM

感应距离可由专业人员调整。

传感器-安全关机

若红外线电子感应开关的传感器被覆盖（例如粘上了口香糖）机器内的线路板具有防止长时间运转的功能。

TT1800E型机器工作4分钟后会自动关机

TTII 1800 E 型机器工作10分钟后会自动关机。

故障排除后烘干器即可使用。

STARMIX 烘发器的高度调整滑轨

外观漂亮坚固的STARIX THH500/TTHH 1800高度调整滑轨（订货号190709）能方便地适应不同身高的人使用烘发器，特别是儿童和坐轮椅的残疾人。高度调节范围为40CM（红外线电子感应开关的有效距离最大为40CM）

清洗和保养

机器下端的进风滤网板（6）上会附着灰尘等污垢，可用吸尘器来清除，网格上附着的顽固污垢也可用刷子来清理。

安全提示

• 机器在通电前请检查铭牌上注明的电压是否与使用地的电压一致。铭牌在壳体的下端。
• 机器的保险丝最大为16A。
• 请注意，由于儿童不正确的使用机器，可能会造成事先无法预料的危险。
• 请把使用说明书交给其他使用者，让他们也了解其功能及使用方法。
• 原则上在所有清洗、维护和修理前，请切断电源。
