GEBRUIKSAANWIJZING TT 1800 Starmix

Warmelucht handen- en haardroger. Montage- en gebruiksaanwijzing

Veiligheidsafstanden

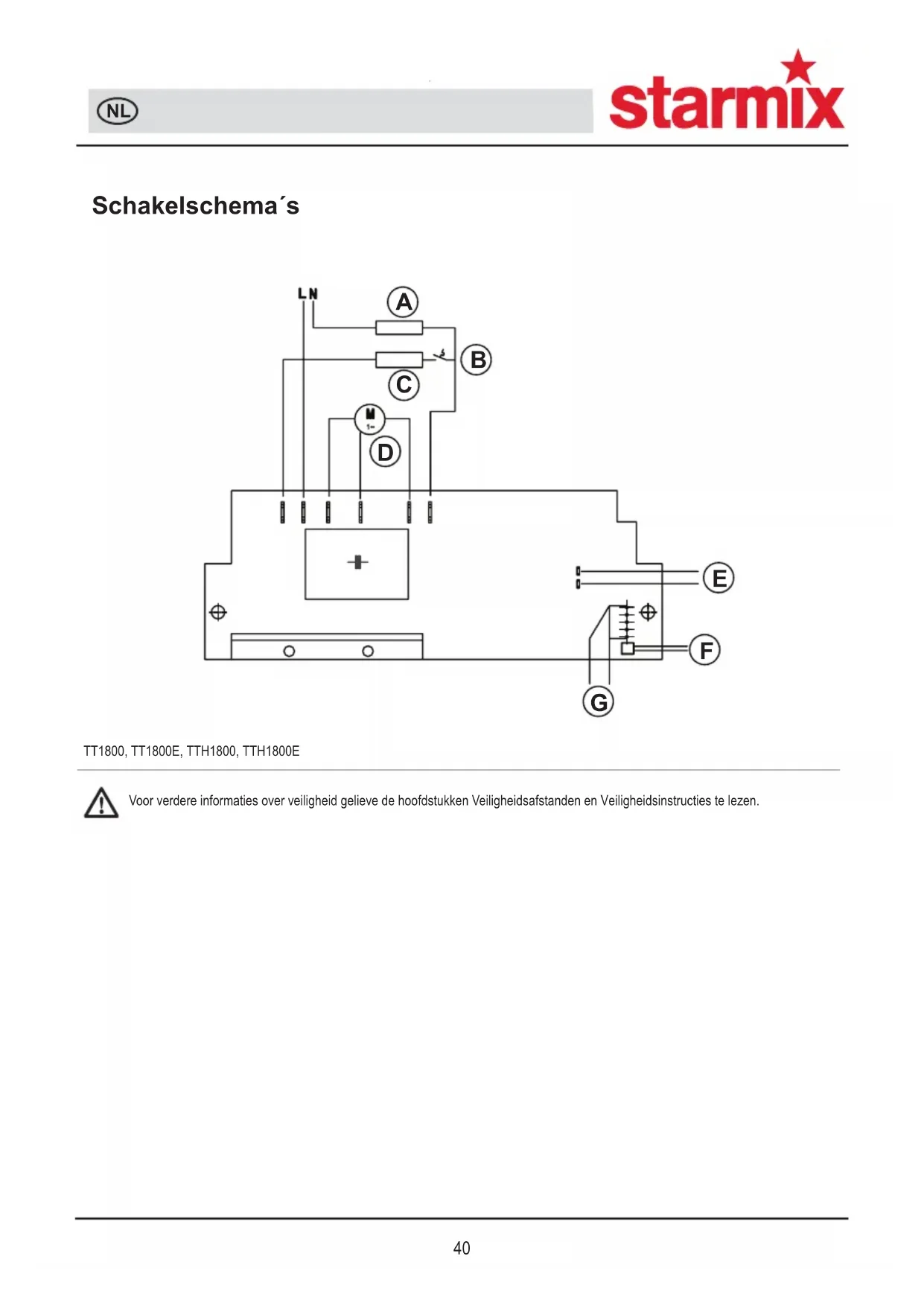

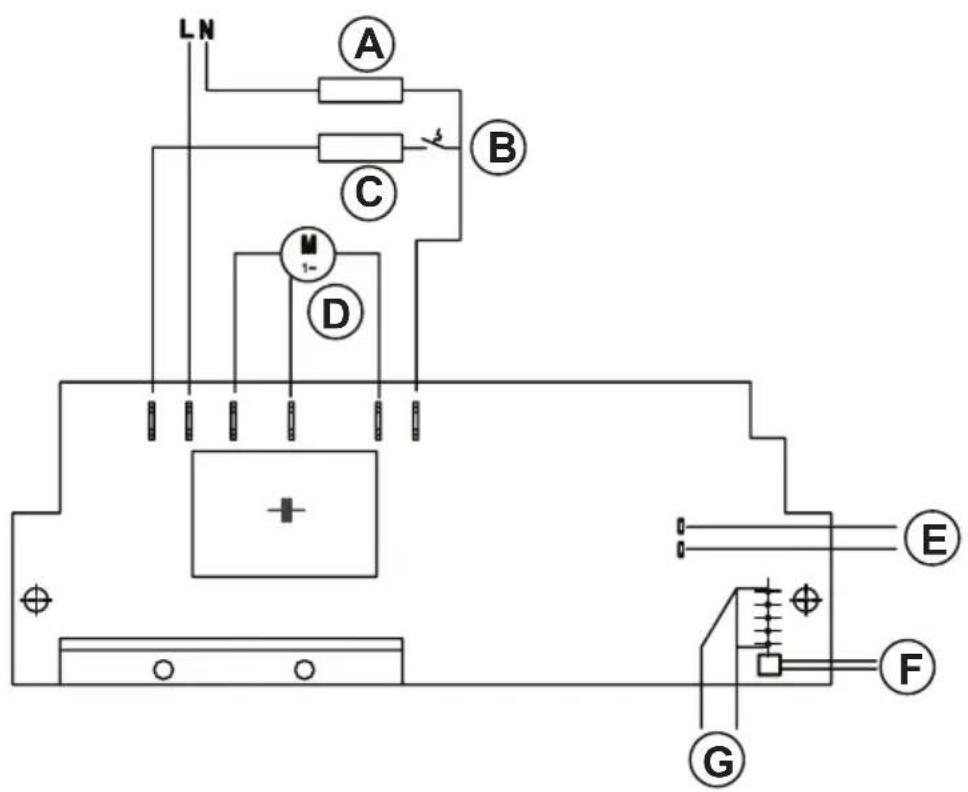

A Thermobeveiliging H Uitschakeling extra functie Active Oxygen / geur 3 Stopcontact verzonken wandcontactdoos 10 Aansluitkabel/installatie B Thermoschakelaar I Actieve zuurstof – generator / hefmagneet TT1800- EO/-ED 4 Breukveiligheid 11 Netklem C Verwarming X badkuip 5 Aansluitkabel toestel 12 Bevestigingsboringen D Motor Y douchekuip 6 Luchtaanzuiglter 13 Geurelement E Microschakelaar TT1800, TTH1800 Z douchekop 7 Bedrading uit zicht 14 Luchtuitlaatrooster F LED TT1800E 1 Huisoppervlak/diefstalbeveiliging 8 Trekontlastingsklem G Benaderingselektronica TT(H)1800EO, EF, E 2 Montageplaat/wandhouder 9 Kabeldoorvoering6

Voor verdere informaties over veiligheid gelieve de hoofdstukken Veiligheidsafstanden en Veiligheidsinstructies te lezen. NL...mehr als Sie denken!

Wij hebben deze gebruiksaanwijzing uitgewerkt, zodat u uw nieuwe toestel snel en omvattend kunt leren kennen. Lees vóór de inbedrijfstelling van het toestel de instructies aandachtig door. Er zijn veel belangrijke opmerkingen omtrent de veiligheid, het gebruik, het onderhoud en de afvalverwijdering in opgenomen. Maak u in de volgorde van deze gebruiksaanwijzing met uw nieuwe toestel en de verschillende functies vertrouwd. Houd rekening met alle opmerkingen en verklaringen die met de juiste bediening en handhaving van het toestel te maken hebben. Hiermee zorgt u voor een voortdurende gereedheid en een langere levensduur van het toestel. Vooral de opmerkingen omtrent de veiligheid moeten in ieder geval in acht genomen worden. Deze helpen erbij, ongevallen te voorkomen en het toestel tegen schade te beschermen. Bewaar de gebruiksaanwijzing; ze kan voor u ook op een later tijdstip een nuttige hulp zijn. Dit toestel voldoet aan de erkende regels van de techniek en de geldige veiligheidsbepalingen voor elektrische toestellen. De fabrikant is niet aansprakelijk voor eventuele schade die door ondeskundig gebruik of door verkeerde bediening wordt veroorzaakt.

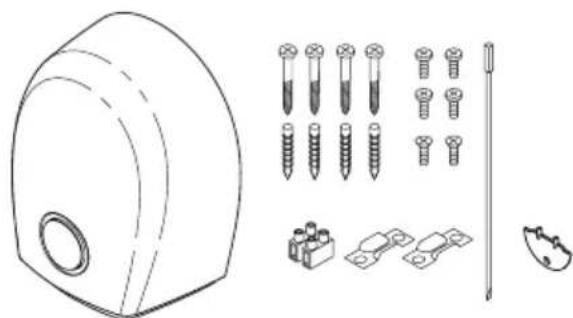

Leveringsomvang 1 Haar- resp. Handendroger 4 Pluggen 4 Halfronde houtschroeven 1 Netklem 2 Verzonken plaatschroeven voor afdekplaat 2 Trekontlastingsklemmen 4 Lensplaatschroeven voor trekontlastingsklemmen 1 Veiligheidssleutel 1 Schroevendraaier (bij TT 1800 E) 1 Geurelement...mehr als Sie denken!

Elektronische tijdschakelaar: schakeltijd 32 sec. X Elektronische tijdschakelaar: schakeltijd 4 min. X Elektronische benaderingsschakelaar X X X X Veiligheids-netstekkeraansluiting X X X X X X Veiligheids-temperatuurbegrenzer X X X X X X Thermo-smeltzekering X X X X X X Sensor-veiligheidsafschakeling X X (4min) X (4min) X (10min) Geïntegreerde montageplaat X X X X X X Diefstalbeveiliging door afdekplaat X X X X X X Afzuigbaar luchtinlaatrooster X X X X X X Actieve zuurstof Geurdispenser patronen X LED-verlichting X X X42 ...mehr als Sie denken!

Montageinstructies De montage dient door een vakman te worden uitgevoerd, zodat gewaarborgd is dat het toestel rekening houdende met de veiligheidsvoorschriften wordt aangesloten. In vertrekken met douches en badkuipen mag het toestel niet binnen de in de VDE-voorschriften vastgelegde veiligheidsafstanden (0,6 m t.o.v. douche- resp. badrand en 1,2 m t.o.v. douchekoppen) aangebracht worden. Montagevolgorde Het servicevriendelijke montageconcept Het TT1800-montage-systeem maakt een eenvoudige, servicevriendelijke montage aan de muur mogelijk, zonder het toestel te hoeven openen. Praktisch gezien hebben wij het toestel in twee componenten verdeeld: De installateur plaatst een stopcontact (of een vaste aansluiting), schroeft de montageplaat aan, schuift het gebruiksgerede toestel op, steekt de stekker in het stopcontact (of sluit hem aan); schroeft de diefstalbeveiliging vast - klaar is Kees. Eenvoudiger gaat het niet! De (niet vastgeschroefde) afdekplaat [ 1 ] naar beneden uit het toestel trekken. De aan de achterkant van het toestel ingeschoven montageplaat [ 2 ] ook naar beneden uittrekken. Nadat vastgelegd is op welke plek gemonteerd wordt, worden de 4 bevestigingsboringen [ 12 ] met de montageplaat [ 2 ] als sjabloon gemarkeerd, gaten geboord (8 mm Ø), pluggen ingestoken en de montageplaat met de A bijgesloten halfronde houtschroeven bevestigd. Wij adviseren de montage op een hoogte volgens afb. A, B of C. Een stevige montage aan een massieve muur moet gewaarborgd zijn. De 5 hierna beschreven aansluitmogelijkheden zijn er Montage via geïnstalleerde verzonken wandcontactdoos.. Het bovenste gedeelte van de afdekplaat [ 1 ] is niet nodig. Breek hem op het hiervoor bedoelde punt [ 4 ] af. Na de bevestiging van de montageplaat [ 2 ] volgens afb. B wordt het toestel van boven op de montageplaat geschoven, de stekker in het stopcontact [ 3 ] gestoken en het toestel naar beneden geschoven. Afdekplaat met de 2 bijgesloten verzonken plaatschroeven bevestigen. Bedrading uit zicht. Aansluiting via een (in plaats van het stopcontact) uit de muur komend kabel [ 7 ]. Montageplaat [ 2 ] volgens afb. C aan de muur bevestigen. De afdekplaat van beneden in de montage- plaat schuiven en hierbij de uit de muur komende kabel door de opening in de afdekplaat leiden. Bijgesloten netklem [ 11 ] plaatsen. Aan de aansluitkabel [ 5 ] van het toestel de stekker afknippen, de kabel ommantelen, isoleren en de adereindkokers aanpersen. Beide kabels volgens afb. C aansluiten. Let op de correcte aansluiting van L (bruin) en N (blauw). De aansluit- kabel van het toestel mit bijgesloten trekontlastingsbeugel [ 8 ] beveiligen. Toestel geheel naar beneden op de afdekplaat schuiven en de 2 bijgesloten verzonken plaatschroeven indraaien. Opbouwkabel van boven. Hiervoor wordt aan de achterkant van het toestel, boven in het midden de kabeldoorvoering uitgebroken. Na de bevestiging van de montageplaat [ 2 ] volgens afb. C de kabel op de montageplaat naar beneden door de onderste afdekplaat [ 1 ] en door de opening schuiven. De verdere aansluiting gebeurt

als bij B, 2e alinea beschreven. Kabel van beneden. Hiervoor wordt in de afdekplaat [ 1 ] beneden midden, de kabeldoorvoering [ 9 ] uitgebroken. Na de bevestiging van de montageplaat [ 2 ] volgens afb. C de kabel door de opening in de afdekplaat schuiven. De verdere aansluiting gebeurt als bij B, 2e alinea beschreven. Aansluitkabel met stekker. Aansluiting aan een in de buurt aanwezig stopcontact met een exibele aansluitkabel met stekker. Hiervoor wordt in de afdekplaat [ 1 ] beneden midden, de aanwezige kabeldoorvoering [ 9 ] uitgebroken. De afdekplaat van beneden in de montageplaat schuiven. Bijgesloten netklem [ 11 ] plaatsen. Aan de aansluitkabel [ 5 ] van het toestel de stekker afknippen, de kabel ommantelen, isoleren en adereindkokers afklemmen. Aansluitkabel met stekker op dezelfde manier voorbereiden en door de opening in de afdekplaat schuiven. Beide kabels volgens afb. C aansluiten en met bijgesloten trekontlastingsklemmen [ 8 ] borgen. Toestel geheel naar beneden op de afdekplaat schuiven en de 2 bijgesloten verzonken plaatschroeven indraaien. De toestellen zijn nu klaar voor gebruik. Schakelmogelijkheden Bij TT 1800 en TTH 1800 elektronische tijdschakelaar bedienen. Schakeltijd bij TT 1800 32 sec. En bij TTH 1800 E 4 min. De toestellen schakelen automatisch af. TT 1800 E, TTH 1800 E actieve zuurstof / geur, TTH1800 E De toestellen worden door een infrarood-benaderingsschakelaar zonder aanraking geschakeld. De schakelafstand (afstand tussen de onderkant van het toestel en de handen resp. het hoofd) bedraagt bij TT 1800 ca. 15 cm en bij de TTH 1800 E ca. 40 cm. De schakelgevoeligheid kan door een deskundige gewijzigd worden. Sensor-veiligheidsafschakeling

TT 1800 E, TTH 1800 E

De ingebouwde elektronica voorkomt continue werking bij afgedekte infrarood-benaderingsschakelaar, bijv. kauwgom-vandalisme. TT 1800 E modellen schakelen dan na 4 min. en TTH 1800 E-modellen na 10 min. Uit. Na verwijdering van de storingsbron zijn de drogers weer klaar voor gebruik.

Hoogteinstelling voor Starmix haardrogers De mooie en stevige Starmix hoogteinstelling THH500 / TTHH1800, bestelnummer 190709 maakt het mogelijk om de haardroger traploos en individueel aan de lichaamslengte aan te passen. Daardoor wordt vooral voor kinderen en rolstoelgebruiker het drogen van het haar aanzienlijk eenvoudiger. Alternatief bij de hoogteinstelling kunt u ook twee haardrogers met een hoogteverschil van 40 cm monteren (reikwijdte van de elektronische infrarood-benaderingsschakelaar max. 40 cm). Reiniging en verzorging Het lucht-aanzuigrooster [ 6 ] aan de onderkant van het toestel indien nodig met een stofzuiger van pluizen en stof ontdoen. Vaste verontreinigingen in het rooster met een borstel verwijderen. Veiligheidsinstructies Controleer vóór de aansluiting van het toestel of de op het typeplaatje aangegeven spanning overeenkomt met die van uw huisaansluiting. Het typeplaatje vindt u aan de onderkant van het toestel. Het toestel moet met een 16 A-zekering beveiligd worden. Houd er rekening mee dat bij ondeskundig gebruik van elektrische toestellen gevaren kunnen worden veroorzaakt die mogelijk door kinderen niet worden onderkend. Geef deze gebruiksaanwijzing ook aan andere gebruikers van het toestel zodat ook die zich over alle functies en opmerkingen kunnen informeren. Schakel principieel vóór alle werkzaamheden en reinigingen de netkabel spanningsvrij!

Lijst vervangingsonderdelen
