BEDIENUNGSANLEITUNG TT 1800 Starmix
...mehr als Sie denken!
...mehr als Sie denken! Warmluft-Hände- und Haartrockner
Warmluft-Hände- und Haartrockner. Montage-und Gebrauchs-Montage-und Gebrauchs- anleitung

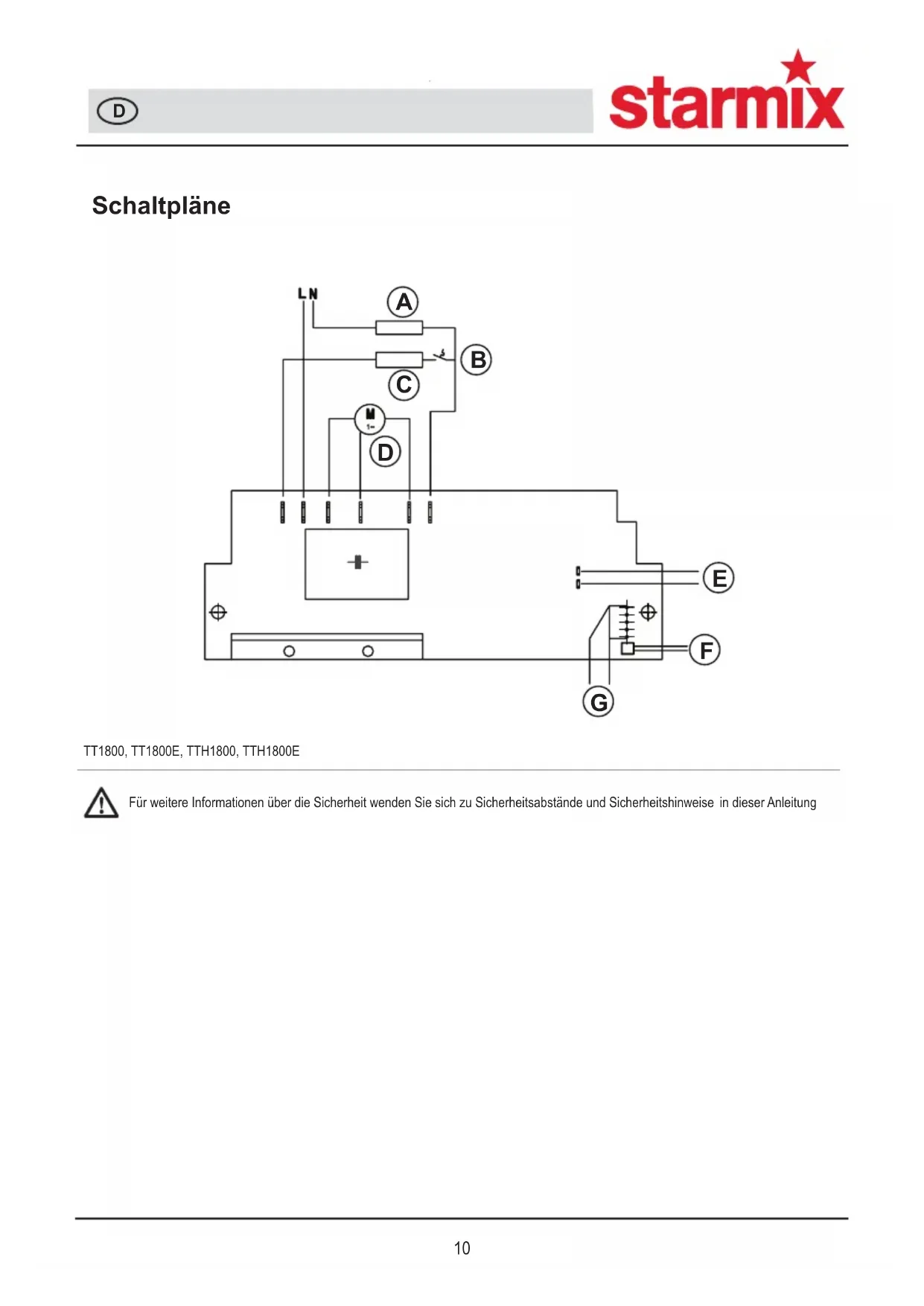

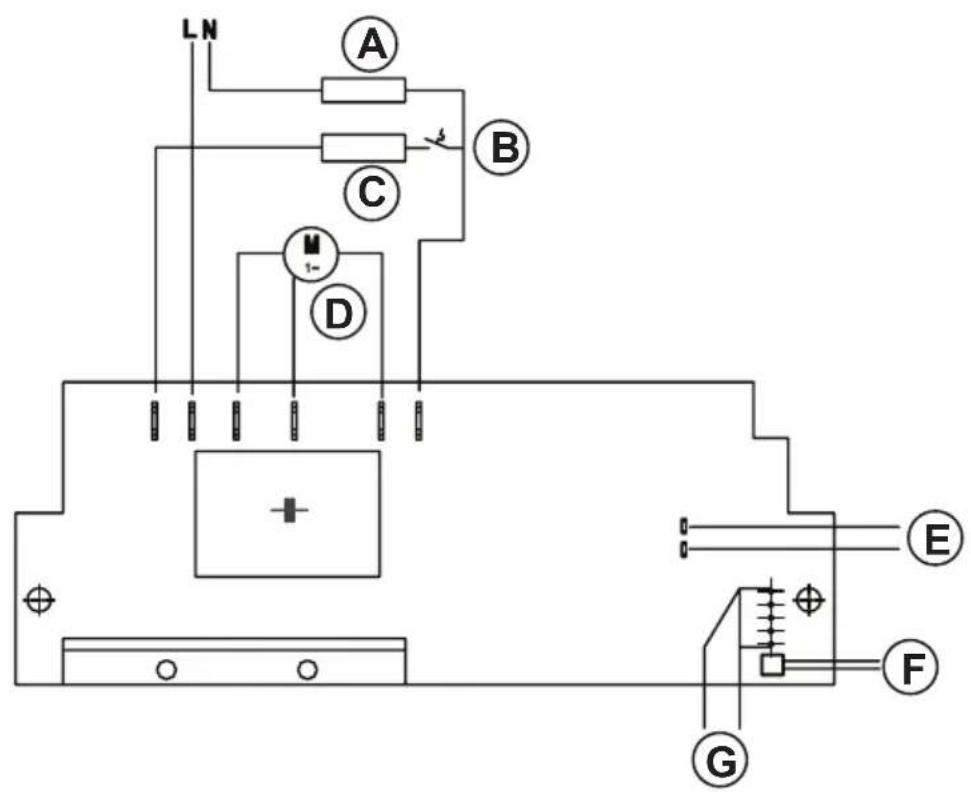

A Thermosicherung H Abschaltung Zusatzfunktion Active Oxygen / Duft 3 Unterputz-Steckdose 10 Anschlußleitung/Installation B Thermoschalter I Active Sauerstoff -Generator/Hubmagneet TT1800-EO/-ED 4 Sollbruchstelle 11 Netzklemme C Heizung X Badewanne 5 Anschlußleitung Gerät 12 Befestigungsbohrungen D Motor Y Duschwanne 6 Luft-Ansauggitter 13 Dufteinschub E Microschalter TT1800, TTH1800 Z Brausekopf 7 Unterputzleitung 14 Luftaustrittsgitter F LED TT1800E 1 Gehäuseäche/Diebstahlsicherung 8 Zugentlastungschelle G Näherungselektronik TT(H)1800EO, EF, E 2 Montageplatte/Wandhalter 9 Leitungsdurchführung
导线出线孔...mehr als Sie denken!
Für weitere Informationen über die Sicherheit wenden Sie sich zu Sicherheitsabstände und Sicherheitshinweise in dieser Anleitung D...mehr als Sie denken!
Wir haben diese Gebrauchsanleitung erstellt, damit Sie Ihr neues Gerät schnell und umfassend kennenlernen. Bitte lesen Sie vor Inbetriebnahme des Gerätes diese Anleitung aufmerksam durch. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch, die Wartung und Entsorgung. Machen Sie sich in der Reihenfolge dieser Gebrauchsanleitung mit Ihrem neuen Gerät und seinen verschiedenen Funktionen vertraut. Beachten Sie alle Hinweise und Erklärungen, die sich auf die richtige Bedienung und Behandlung beziehen. Damit erreichen Sie ständige Einsatzbereitschaft und eine lange Lebensdauer Ihres Gerätes. Besonders sind die Hinweise zu berücksichtigen, die die Sicherheit betreffen. Sie helfen, Unfälle zu verhüten und Ihr Gerät vor Schaden zu schützen. Bewahren Sie die Gebrauchsanleitung auf, sie kann Ihnen auch später noch ein nützlicher Helfer sein. Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen für Elektrogeräte. Der Hersteller haftet nicht für evtl. Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

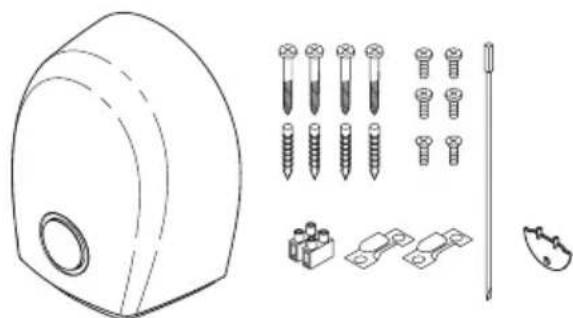

Lieferumfang 1 Haar- bzw. Händetrockner 4 Dübel 4 Halbrundholzschrauben 1 Netzklemme 2 Senkblechschrauben für Abdeckplatte 2 Zugentlastungsschellen 4 Linsenblechschrauben für Zugentlastungsschellen 1Sicherheitsschlüssel 1 Schraubendreher (bei TT 1800 E) 1 Dufteinschub...mehr als Sie denken!
Technische Daten Warmluft-Händetrockner Warmluft-Haartrockner TT 1800 TT 1800E TT 1800E Ozon TT 1800E Duft
Nennleistung 1800 Watt X X X X X X Heizleistung 1700 Watt X X X X X X Motorleistung 100 Watt X X X X X X Luftstrom 38 I/s X X X X X X Abmessungen Gerät: B 270, T 161, H 330 mm Gewicht mit Wand halter: [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Ausstattungsmerkmale Warmluft-Händetrockner Warmluft-Haartrockner TT 1800 TT 1800E TT 1800 E Ozon TT 1800 E Duft
Elektronischer Kurzweg-Zeitschalter:Schalter- laufzeit 32sec.
Elektronischer Kurzweg-Zeitschalter:Schalter- laufzeit 4 min.
Elektronischer Näherungsschalter X X X X Sicherheits – Netzstecker - Anschluß X X X X X X Sicherheits - Temperaturbegrenzer X X X X X X Thermo-Schmelzsicherung X X X X X X Sensor-Sicherheitsabschaltung X X (4min) X (4min) X (10min) Integrierte Montageplatte X X X X X X Diebstahlsicherung durch Abdeckplatte X X X X X X Absaugbares Lufteintrittgitter X X X X X X Aktiv-Sauerstoff Duftspenderpatronen X LED-Beleuchtung X X X12 ...mehr als Sie denken!
Montageanleitung Mit der Montage ist ein Fachmann zu beauftragen, damit gewährleistet ist, daß das Gerät unter Beachtung der Sicherheitsvorschriften angeschlossen wird. In Räumen mit Duschen und Badewannen darf das Gerät nicht innerhalb der in den VDE- Vorschriften festgelegten Sicherheitsbereiche (0,6 m zum Dusch- bzw. Badewannenrand und 1,2 m zu Brauseköpfen) angebracht werden. Montagereihenfolge Das servicefreundliche Montagekonzept Das TT1800-Montage-System ermöglicht eine einfache, servicefreundliche Wandanbringung, ohne das Gerät zu öffnen. Praktisch haben wir das Gerät in zwei Komponenten aufgeteilt: Der Installateur setzt eine Steckdose (oder einen Festanschluß), schraubt die Montageplatte an, schiebt das betriebsfertige Gerät auf, steckt den Netzstecker ein (oder schließt an), schraubt die Diebstahlsicherung auf – fertig. Einfacher geht’s nicht! Die (nicht festgeschraubte) Abdeckplatte [ 1 ] nach unten aus dem Gerät ziehen. Die auf der Geräterückseite eingeschobene Montageplatte [ 2 ] ebenfalls nach unten herausziehen. Nach Festlegung des Anbringungsortes die 4 Befestigungsboh- rungen [ 12 ] mit der Montageplatte [ 2 ] als Schabloneanzeich- nen, bohren (8 mm Ø), Dübel einsetzen und die Montageplatte mit den A beiliegenden Halbrundholzschrauben befestigen. Wir empfehlen die Anbringung in einer Höhe entsprechend Abb. A, B oder C. Eine solide Befestigung an einer massiven Wand muß gewährleistet sein. Die 5 nachstehend beschriebenen Anschlußarten sind möglich. Anbringung über installierte Unterputz-Steckdose. Der obere Teil der Abdeckplatte [ 1 ] wird nicht benötigt. Brechen Sie ihn an der Sollbruchstelle [ 4 ] ab. Nach Befestigung der Montageplatte [ 2 ] entspr. Abb. B das Gerät von oben auf die Montageplatte schieben, den Stecker in die Steckdose [ 3 ] stecken und das Gerät ganz nach unten schieben. Abdeckplatte mit den 2 beiliegenden Senkblechschrauben befestigen. Unterputzleitung. Anschluß über eine (anstatt der Steckdose) aus der Wand kommende Unterputzleitung [ 7 ]. Montageplatte [ 2 ] entspr. Abb. C an der Wand befestigen. Die Abdeckplatte von unten in die Montageplatte schieben und dabei die aus der Wand kommende Leitung durch die Öffnung in der Abdeckplatte führen. Beiliegende Netzklemme [ 11 ] einsetzen. An der Anschlußleitung [ 5 ] des Gerätes den Stecker abschneiden, die Leitung abmanteln, abisolieren und Aderendhülsen anquetschen. Beide Leitungen entsprechend Abb. C anschließen. Auf richtigen Anschluß von L (braun) und N (blau) achten. Die Anschlußleitung des Gerätes mit beiliegender Zugentlastungsschelle [ 8 ] sichern. Gerät ganz nach unten auf die Abdeckplatte schieben und die 2 beiliegenden Senkblechschrauben eindrehen. Aufputzleitung von oben. Hierzu die auf der Geräterückseite, oben Mitte, vorgesehene Leitungsdurchführung ausbrechen. Nach Befestigung‘ der Montageplatte [ 2 ] entspr. Abb. C die Aufputzleitung auf der Montageplatte nach unten unter die Abdeckplatte [ 1 ] und durch
die Öffnung führen. Der weitere Anschluß erfolgt wie unter B, 2. Absatz beschrieben. Aufputzleitung von unten. Hierzu die in der Abdeckplatte [ 1 ] unten Mitte, vorgesehene Leitungsdurchführung [ 9 ] ausbrechen. Nach Befestigung der Montageplatte [ 2 ] entspr. Abb. C die Aufputzleitung durch die Öffnung in der Abdeckplatte führen. Der weitere Anschluß erfolgt wie unter B, im 2.Absatz beschrieben. Anschlußleitung mit Stecker. Anschluß an eine in der Nähe vorhandenen Steckdose mit einer exiblen Anschlußleitung mit Stecker. Hierzu die in der Abdeckplatte [ 1 ], unten Mitte, vorhandene Leitungsdurchführung [ 9 ] ausbrechen. Die Abdeckplatte von unten in die Montageplatte schieben. Beiliegende Netzklemme [ 11 ] einsetzen. An der Anschlußleitung [ 5 ] des Gerätes den Stecker abschneiden, die Leitung abmanteln, abisolieren und Aderendhülsen anquetschen. Anschlußleitung mit Stecker in gleicher Weise konfektionieren, und durch die Offnung in der Abdeckplatte führen. Beide Leitungen entspr. Abb. C anschließen und mit beiliegenden Zugentlastungsschellen [ 8 ] sichern. Gerät ganz nach unten auf die Abdeckplatte schieben und die 2 beiliegenden Senkblechschrauben eindrehen. Die Geräte sind jetzt betriebsbereit. Schaltmöglichkeiten Bei TT 1800 und TTH 1800 elektronischen Kurzweg-Zeitschalter betätigen. Schalterlaufzeit bei TT 1800 32 sec. bei TT 1800 E 4 min. Die Geräte schalten automatisch ab. TT 1800 E, TTH 1800 E Aktiv Sauerstoff / Duft, TTH1800 E Die Geräte werden durch eine Infrarot-Näherungselectronic berührungslos geschaltet. Der Schaltabstand (Abstand zwischen Geräteunterkante und Händen bzw. Kopf) beträgt bei TT 1800 ca. 15 cm und bei TTH 1800 E ca. 40 cm. Die Schaltempndlichkeit kann vom Fachmann verändert werden. Sensor-Sicherheitsabschaltung
TT 1800 E, TTH 1800 E
Die eingebaute Electronic verhindert Dauerlauf bei abgedecktem Infrarot-Näherungsschalter z. B. Kaugummi-Vandalismus. TT 1800 E-Modelle schalten dann nach 4 min. und TTH 1800 E Modelle nach 10 min. ab. Nach Beseitigung der Störquelle sind die Trockner wieder betriebsbereit.
e)...mehr als Sie denken!
Höheneinstellung für Starmix Haartrockner Die formschöne robuste Starmix Höheneinstellung THH500 / TTHH1800 Bestell Nr. 19 07 09 ermöglicht es, den Haartrockner stufenlos und individuell der Körpergröße anzupassen. Dadurch wird besonders Kindern und Rollstuhlfahrern das Haaretrocknen wesentlich erleichtert. Alternativ zur Höheneinstellung können Sie auch zwei Haartrockner in einem Höhenunterschied von 40 cm montieren (Reichweite des electronischen Infrarot-Näherungsschalters max. 40 cm). Reinigung und Pege Das Luft-Ansauggitter [ 6 ] an der Geräteunterseite zur Reinigung von anhaftenden Flusen und Staub bei Bedarf mit Staubsauger-Fugendüse absaugen. Festhaftende Verschmutzung im Gitter mit Bürste entfernen. Sicherheitshinweise Prüfen Sie vor Anschluß des Gerätes, ob die auf dem Typenschild angegebene Spannung mit derjenigen Ihres Hausanschlusses übereinstimmt. Das Typenschild nden Sie auf der Gehäuseunterseite Gerät mit maximal 16 A-Sicherung absichern. Bitte beachten Sie, daß beim unsachgemäßen Umgang mit Elektrogeräten Gefahren entstehen können, die möglicherweise von Kindern nicht erkannt werden. Übergeben Sie diese Gebrauchsanweisung auch anderen Benutzern des Gerätes, damit auch diese sich über alle Funktionen und Hinweise informieren können. Schalten Sie grundsätzlich vor allen Eingriffen und Reinigung die Netzzuleitung spannungsfrei!
...mehr als Sie denken!
e)18 ...mehr als Sie denken!
-...mehr als Sie denken!
e)...mehr als Sie denken!
...mehr als Sie denken!
e)28 ...mehr als Sie denken!
-...mehr als Sie denken!
e)...mehr als Sie denken!
...mehr als Sie denken!
e)38 ...mehr als Sie denken!
-...mehr als Sie denken!
e)...mehr als Sie denken!
...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
e)68 ...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
e)78 ...mehr als Sie denken!
-...mehr als Sie denken!
e)...mehr als Sie denken!
...mehr als Sie denken!
-...mehr als Sie denken!
e)...mehr als Sie denken!
...mehr als Sie denken!
e)98 ...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
e)108 ...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
-...mehr als Sie denken!
...mehr als Sie denken!
e)128 ...mehr als Sie denken!
-...mehr als Sie denken!
LED 灯 X X X132 ...mehr als Sie denken!
...mehr als Sie denken!
Patlama Uyarı İşareti...mehr als Sie denken!
...mehr als Sie denken!
139...mehr als Sie denken! ELECTROSTAR Schöttle GmbH & Co.KG Stuttgarter Straße 36 · D-73262 Reichenbach/Fils Telefon +49 (0) 71 53 / 9 82-0 · Telefax +49 (0) 71 53 / 9 82-3 55 Email: info@starmix.de · Internet: www.starmix.de Änderungen vorbehalten. 788241 / 0407 / V1
