MANUALE UTENTE TT 1800 Starmix

Distanze di sicurezza SLO Varnostne razdalje

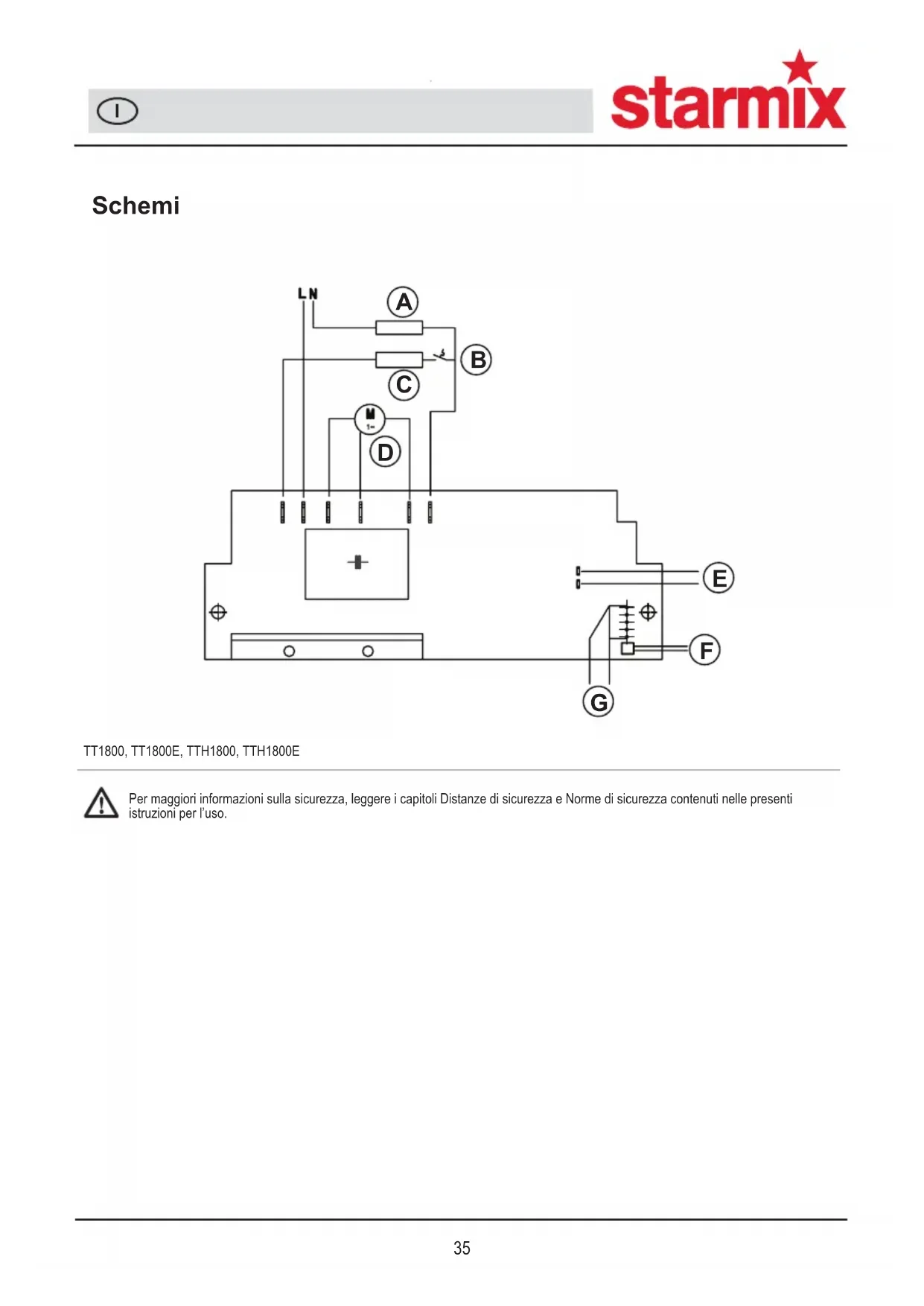

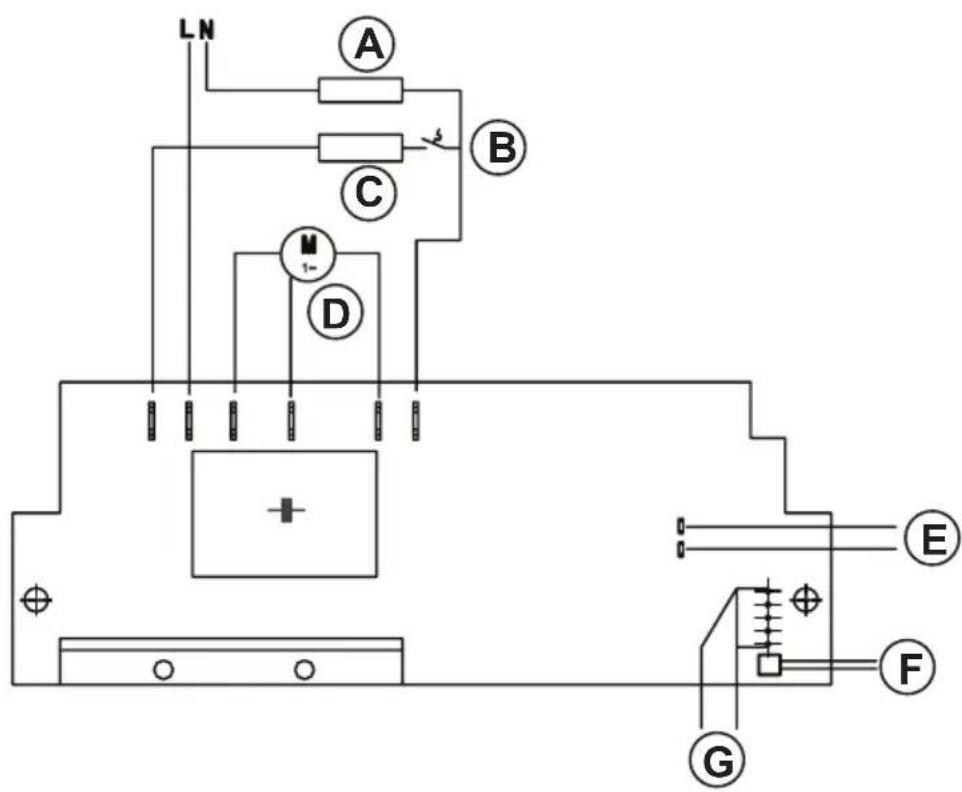

A Fusibile termico H Disinserzione funzione supplementare ossigeno attivo/profumo 3 Presa incassata 10 Cavo di collegamento/in- stallazione B Interruttore termico I Ossigeno attivo - Generatore / Magnete di sollevamento TT1800-EO/-ED 4 Punto di rottura 11 Morsetto di rete C Riscaldamento X vasca da bagno 5 Cavo di collegamento apparecchio 12 Alesaggi di ssaggio D Motore Y doccia 6 Griglia di aspirazione aria 13 Aggiunta di profumo E Microinterruttore TT1800, TTH1800 Z testa della doccia 7 Rete sotto traccia 14 Griglia uscita aria F LED TT1800E 1 Supercie alloggiamento/protezione antifurto 8 Fascetta scarico della trazione G Elettronica di prossimità TT(H)1800EO, EF, E 2 Piastra di montaggio/supporto a muro 9 Canalina cavo

Per maggiori informazioni sulla sicurezza, leggere i capitoli Distanze di sicurezza e Norme di sicurezza contenuti nelle presenti istruzioni per l’uso. I...mehr als Sie denken!

Le istruzioni per l’uso sono state redatte in modo da presentare in modo rapido e completo il nuovo apparecchio. Leggere attentamente le istruzioni prima dell’uso. Esse forniscono infatti informazioni importanti per la sicurezza, l’uso, la manutenzio- ne e lo smaltimento. Acquisire familiarità con l’apparecchio e le sue diverse funzioni secondo quanto riportato nelle presenti istruzioni per l’uso. Prestare attenzione a tutte le norme e spiegazioni che si riferiscono all’uso corretto. In questo modo è possibile garantire la piena funzionalità e una lunga durata dell’apparecchio. In particolare prestare attenzione alle norme che si riferiscono alla sicurezza. Esse aiutano infatti ad evitare incidenti e a proteggere l’apparecchio da possibili danneggiamenti. Conservare le istruzioni per l’uso per riferimento futuro. Il presente apparecchio è conforme alle norme tecniche riconosciute, nonché alle norme vigenti in materia di sicurezza delle apparecchiature elettriche. Il produttore declina ogni responsabilità per eventuali danni risultanti da un utilizzo non conforme o da un utilizzo inappropriato.

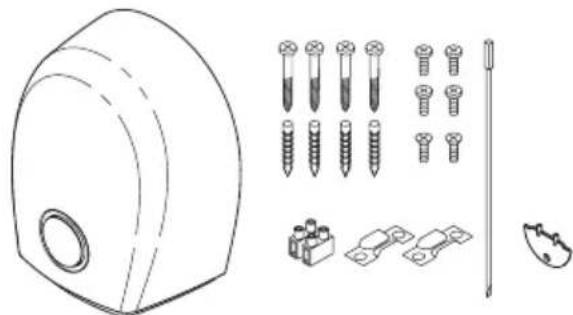

Dotazione 1 asciugacapelli o asciugamani 4 tasselli 4 viti per legno a testa tonda 1 morsetto di rete 2 viti per lamiera a testa svasata per piastra di copertura 2 fascette carico della trazione 4 viti autolettanti lenticolari per fascette carico della trazione 1 chiave di sicurezza 1 cacciavite (con TT 1800 E) 1 aggiunta di profumo...mehr als Sie denken!

Dati tecnici Asciugamani ad aria calda Asciugacapelli ad aria calda TT 1800 TT 1800E TT 1800E ossigeno attivo TT 1800E profumo

Potenza nominale 1800 Watt X X X X X X Potere calorico 1700 Watt X X X X X X Potenza motore 100 Watt X X X X X X Corrente d’aria 38 I/s X X X X X X Dimensioni apparecchio : L 270, P 161, A 330 mm Peso con supporto a muro : [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Caratteristiche della dotazione Asciugamani ad aria calda Asciugacapelli ad aria calda TT 1800 TT 1800E TT 1800E ossigeno attivo TT 1800E profumo

Interruttore a tempo elettronico:tempo di transito interruttore 32sec.

Interruttore a tempo elettronico:tempo di transito interruttore 4 min.

Interruttore elettronico di prossimità X X X X Collegamento presa di sicurezza X X X X X X Limitatore termico sicurezza X X X X X X Valvola fusibile termica X X X X X X Disinserzione di sicurezza sensore X X (4min) X (4min) X (10min) Piastra di montaggio integrata X X X X X X Protezione antifurto grazie alla piastra di copertura X X X X X X Griglia di ingresso aria aspirabile X X X X X X Ossigeno attivo Cartucce dispensatrici di profumo X Illuminazione a LED X X X...mehr als Sie denken!

Istruzioni di montaggio Incaricare del montaggio un tecnico specializzato in modo da garantire il collegamento dell’apparecchio in conformità alle norme di sicurezza. Negli ambienti con docce e vasche da bagno, l’apparecchio non deve essere applicato all’interno delle zone di sicurezza specicate nelle disposizioni VDE (0,6 m dal bordo della doccia o della vasca da bagno e 1,2 m dalle teste della doccia). Sequenza di montaggio Concetto di montaggio semplicato Il sistema di montaggio TT1800 consente un montaggio a muro semplice e intuitivo senza bisogno di aprire l’apparecchio. L’apparecchio è infatti diviso in due unità: l’installatore inserisce una presa (o un collegamento sso), avvita la piastra di montaggio, applica l’apparecchio pronto all’uso, inserisce la spina di rete (o la collega), avvita la protezione antifurto. Ecco fatto. Più facile di così… Slare la piastra di copertura avvitata [ 1 ] dall’apparecchio tirandola verso il basso. Slare dal basso anche la piastra di montaggio [ 2 ] montata sul lato posteriore dell’apparecchio. Una volta individuato il punto di montaggio, contrassegnare come sagoma i 4 alesaggi di ssaggio [ 12 ] con la piastra di montaggio [ 2 ], forare (8 mm Ø), inserire i tasselli e ssare la piastra di montaggio con le viti per legno a testa tonda A in dotazione. Consigliamo di montare l’apparecchio ad un’altezza corrispondente a quanto mostrato nella Fig. A, B o C. Garantire un ssaggio stabile su una parete resistente. Sono possibili i 5 tipi di collegamento descritti di seguito. Applicazione mediante presa incassata installata. Non è necessaria la parte superiore della piastra di copertura [ 1 ]. Interrompere all’altezza del punto di rottura [ 4 ]. Una volta ssata la piastra di montaggio [ 2 ] in base alla Fig. B, spingere l’apparecchio sulla piastra di montaggio dall’alto, inserire la spina nella presa [ 3 ] e spingere l’apparecchio completamente verso il basso. Fissare la piastra di copertura con le 2 viti per lamiera a testa svasata in dotazione. Rete sotto traccia. Collegamento (anziché dalla presa) mediante la rete sotto traccia che fuoriesce dalla parete [ 7 ]. Fissare la piastra di montaggio [ 2 ] alla parete in base alle Fig. C. Spingere la piastra di copertura nella piastra di montaggio dal basso, facendo passare il cavo proveniente dalla parete attraverso l’apertura della piastra di copertura. Utilizzare il morsetto di rete [ 11 ] in dotazione. Tranciare la spina sul cavo di collegamento [ 5 ] dell’apparecchio, togliere la guaina, isolare il cavo e schiacciare i manicotti terminali dei li. Collegare i due cavi in base alle Fig. C. Prestare attenzione al corretto collegamento di L (marrone) e N (blu). Fissare il cavo di collegamento dell’apparecchio con la fascetta scarico della trazione [ 8 ] in dotazione. Spingere l’apparecchio completamente verso il basso sulla piastra di copertura e avvitare le due viti per lamiera a testa svasata in dotazione. Rete sotto traccia dall’alto. Rompere la canalina del cavo che si trova sul lato posteriore dell’apparecchio, in alto al centro. Una volta ssata la piastra di montaggio [ 2 ] in base alla Fig. C, far passare la rete sotto traccia sulla piastra di montaggio tirandola verso il basso sotto la piastra di copertura [ 1 ] e attraverso l’apertura. L’ulteriore

collegamento avviene in base a quanto descritto al punto B, 2° paragrafo. Rete sotto traccia dal basso. Rompere la canalina cavo [9] che si trova nella piastra di copertura [ 1 ], in basso al centro. Dopo avere ssato la piastra di montaggio [ 2 ] secondo la Fig. C, far passare la rete sotto traccia attraverso l’apertura nella piastra di copertura. L’ulteriore collegamento avviene in base a quanto descritto al punto B, 2° paragrafo. Cavo di collegamento con spina. Collegamento a una presa vicina con un cavo di collegamento con spina essibile. Rompere la canalina cavo [9] che si trova nella piastra di copertura [ 1 ], in basso al centro. Spingere la piastra di copertura nella piastra di montaggio dal basso. Utilizzare il morsetto di rete [ 11 ] in dotazione. Tranciare la spina sul cavo di collegamento [ 5 ] dell’apparecchio, togliere la guaina, isolare il cavo e schiacciare i manicotti terminali dei li. Confezionare il cavo di collegamento con spina nello stesso modo e farlo passare attraverso l’apertura nella piastra di copertura. Collegare i due cavi secondo quanto mostrato nella Fig. C e ssarli con le fascette carico della trazione in dotazione [ 8 ]. Spingere l’apparecchio completamente verso il basso sulla piastra di copertura e avvitare le due viti per lamiera a testa svasata in dotazione. A questo punto gli apparecchi sono pronti per l’uso. Possibilità di commutazione In TT 1800 e TTH 1800, azionare l’interruttore a tempo elettronico. Tempo di transito per TT 1800 32 sec., per TT 1800 E 4 min. Gli apparecchi si spengono automaticamente. TT 1800 E, TTH 1800 E ossigeno attivo/profumo, TTH1800 E Gli apparecchi vengono attivati mediante elettronica di prossimità contactless a raggi infrarossi. La distanza di commutazione (distanza tra il bordo inferiore dell’apparecchio e le mani o la testa) per TT 1800 è di ca. 15 cm, men- tre per TTH 1800 E è di ca. 40 cm. La sensibilità può essere modicata da un tecnico. Disinserzione di sicurezza sensore

TT 1800 E, TTH 1800 E

L’elettronica incorporata impedisce il funzionamento continuo con interruttore di prossimità a raggi infrarossi coperto, ad esempio con gomma americana (atti di vandalismo). I modelli TT 1800 E si spengono dopo 4 min., mentre i modelli TTH 1800 E dopo 10 min. Una volta eliminata la fonte di disturbo, gli asciu- gamani sono nuovamente pronti per l’uso.

Regolazione dell’altezza per l’asciugacapelli Starmix La regolazione dell’altezza Starmix THH500/TTHH1800, codice prodotto 19 07 09, bella e resistente, consente di adattare l’asciugacapelli in modo continuo e personalizzato alla statura della persona. In questo modo se ne facilita l’uso soprattutto da parte di bambini e delle persone su sedia a rotelle. In alternativa alla regolazione dell’altezza, è possibile montare due asciugacapelli con una differenza di altezza di 40 cm (raggio d’azione dell’interruttore di prossimità elettronico a raggi infrarossi max. 40 cm). Pulizia e cura In caso di bisogno, aspirare la griglia di aspirazione dell’aria [ 6 ] sulla parte inferiore dell’apparecchio con un aspirapolvere per eliminare le tracce di residui e polvere. Rimuovere lo sporco presente sulla griglia con una spazzola. Note sulla sicurezza Prima di collegare l’apparecchio, vericare se la tensione indicata sulla targhetta corrisponde a quella del collegamento domestico. La targhetta si trova sulla parte inferiore dell’alloggiamento Proteggere l’apparecchio con un fusibile da max. 16 A. Ricordare che in caso di utilizzo inappropriato delle apparecchiature elettriche, potrebbero vericarsi pericoli difcilmente riconoscibili in particolare da parte dei bambini. Mettere le presenti istruzioni per l’uso a disposizione anche di altri utenti dell’apparecchio afnché anche questi siano informati in merito alle funzioni e alle avvertenze. Togliere la tensione dal cavo di rete prima di ogni intervento e di ogni operazione di pulizia!
