INDEGO - Tondeuse à gazon BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse robot sans fil
Marque	BOSCH
Modèle	INDEGO
Largeur de coupe	26 cm
Hauteur de coupe	20 – 60 mm, réglable
Surface de tonte conseillée	Jusqu'à 1000 m²
Autonomie par charge	Environ 50 minutes (jusqu'à 200 m²)
Temps de charge	Environ 50 minutes (max)
Pente maximale	20°
Poids	11,1 kg
Type de batterie	Lithium-ion, 32,4 V, 3,0 Ah
Alimentation	Appareil d'alimentation 220-240 V, 50/60 Hz, station de charge
Classe de protection	II (double isolation)
Indice de protection	IPX1 (outil), IP44 (alimentation)
Fonctions principales	Tonte automatique, programmation horaire (5 horaires), gestion des bords, détection d'obstacles, capteur de levage et de renversement
Installation	Nécessite pose d'un câble périphérique (max 450 m)
Entretien	Nettoyage régulier des lames et ouïes de ventilation, lames réversibles, remplacement par set complet
Sécurité	Code PIN, arrêt d'urgence, détection de soulèvement, verrouillage des touches
Pièces détachées	Utiliser exclusivement des pièces de rechange Bosch d'origine
Température de stockage	5°C à 45°C
Informations générales	Notice d'utilisation disponible en plusieurs langues, service après-vente Bosch

FOIRE AUX QUESTIONS - INDEGO BOSCH

Comment installer le câble périphérique ?

Le câble doit être posé dans le sens inverse des aiguilles d'une montre autour de la pelouse, à environ 20 cm des bords. Fixez-le au sol avec les piquets fournis. Pour les obstacles (arbres, massifs), posez le câble dans le sens des aiguilles d'une montre autour d'eux. Raccordez les extrémités aux bornes de la station de charge (rouge pour droite, noir pour gauche).

Comment programmer les horaires de tonte ?

Dans le menu, sélectionnez 'Sélection horaire'. Vous pouvez configurer jusqu'à 5 horaires différents (MANUEL et HORAIRES 1 à 5). Pour chaque jour, définissez un ou deux créneaux horaires avec heure de début et de fin. Activez ou désactivez chaque créneau selon vos besoins.

Que faire si la tondeuse ne se recharge pas ?

Vérifiez que les contacts de charge ne sont pas corrodés. Nettoyez-les si nécessaire. Assurez-vous que la station de charge est bien alimentée (voyant vert fixe). Si le problème persiste, contactez le service après-vente Bosch.

Comment régler la hauteur de coupe ?

La hauteur de coupe se règle manuellement sur l'outil, de 20 à 60 mm. Utilisez la molette ou le bouton prévu à cet effet (voir figure 16 de la notice). Pour une première tonte, réglez une hauteur élevée, puis abaissez progressivement.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement l'outil et retirez le sectionneur. Vérifiez si les lames sont endommagées ou si des herbes sont coincées. Nettoyez la zone de coupe. Si les lames sont usées, remplacez le set complet (lames et vis). Serrez les vis de lame.

Quelle est la surface maximale que peut tondre l'Indego ?

La surface de tonte conseillée est de 1000 m² maximum. Par charge de batterie, elle peut tondre jusqu'à 200 m² selon les conditions (hauteur de coupe, type d'herbe, humidité).

Comment nettoyer la tondeuse ?

Utilisez une brosse douce ou un chiffon sec. N'utilisez pas d'eau, de solvants ou de détergents abrasifs. Retournez l'outil et nettoyez régulièrement la zone des lames avec une brosse dure ou un grattoir. Portez des gants de protection.

Puis-je utiliser la tondeuse sous la pluie ?

Non, la tondeuse n'est pas conçue pour fonctionner sous la pluie. L'indice de protection IPX1 indique une protection contre les projections d'eau verticales, mais l'utilisation sous la pluie peut endommager l'appareil. Évitez également de tondre lorsque le sol est mouillé.

Que signifie le voyant clignotant sur la station de charge ?

Si le voyant clignote en vert, cela indique une anomalie sur le câble périphérique (interruption, trop long ou trop court). Vérifiez la continuité du câble et les connexions. Si le voyant est éteint, l'alimentation est défectueuse.

Comment changer le code PIN ?

Dans le menu, allez dans 'Options sécurité' puis 'Changer PIN'. Saisissez d'abord l'ancien code, puis le nouveau. Notez bien le nouveau code. En cas d'oubli, contactez le service après-vente Bosch pour déverrouiller l'appareil.

MODE D'EMPLOI INDEGO BOSCH

Avertissements de sécurité

Attention! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l'utilisation appropriée de l'outil de jardin. Conservez les instructions d'utilisation pour vous y reporter ultérieurement.

Explication des symboles se trouvant sur l'outil de jardin

Indications générales sur d'éventuels dangers. Veillez à ce que l'outil de jardin ne gène pas un

passage ou une sortie.

Avertissement : Lire la notice d'utilisation avant de mettre en marche l'outil de jardin.

Avertissement : Avant d'effectuer des travaux sur l'outil de jardin ou avant de le soulever, actionnez le dispositif d'arrêt.

Attention : Ne touchez pas les lames en rotation. Les lames sont coupantes. Attention à ne pas se couper les orteils ou les doigts.

Attendez l'arrêt total de tous les éléments de l'outil de jardin avant de les toucher. Après la mise hors tension de l'outil de jardin, les lames continuent à tourner, pouvant provoquer ainsi des blessures.

Faites attention à ce que les personnes se trouvant à proximité ne soient pas blessées par des projections provenant de la machine.

Avertissement: Gardez une distance de sécurité quand l'outil de jardin est en marche.

N'utilise pas l'outil de jardin comme moyen de transport.

Le chargeur dispose d'un transformateur de sécurité.

Mode d'emploi

Retirer le sectionneur avant d'effectuer des travaux sur l'outil de jardin (par ex. travaux d'entretien, changement d'outils, etc.), ainsi qu'avant de le transporter ou de le ranger. - Ne permette jamais à des enfants ou à des personnes qui n'ont pas pris connaissance de ces instructions d'utiliser cet outil de jardin. Il se peut que des dispositions locales fixent l'âge minimum de l'utilisateur. Cet outil de jardin n'est pas conçu pour être utilisé par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental ou par des personnes n'ayant l'expérience et/ou les connaissances nécessaires, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles aient été instruites quant au maniement de l'outil de jardin.

Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'outil de jardin.

L'opérateur ou l'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autre qui à ses biens. Actionnez immédiatement la touche d'arrêt rouge, si des dangers se présentent lors de l'utilisation de l'outil de jardin. Veillez à assurer l'installation correcte du câble périphérique conformément aux instructions d'utilisation. Contrôlez le câble périphérique. Il doit être tendu sur la longueur entière et être attaché au sol à l'aide de piquets sans faire des boucles. Contrôlez régulièrement la zone d'utilisation de l'outil de jardin et retirez pierres, bâtons, fils et tout autre objet. Ne pas passer par dessus les câbles d'alimentation sous tension. Contrôlez régulièrement l'outil de jardin pour vous assurer que les lames, les vis de lames et le dispositif de coupe ne sont pas usés ou endommagés. Remplacez toujours le set entier de lames et de vis usées ou endommagées pour éviter des vibrations. N'utilisez jamais l'outil de jardin si les capots de protection sont endommagés ou sans dispositifs de sécurité.

Tenez les pieds et les mains éloignés des parties rotatives de l'outil de jardin. Ne soulevez ni transportez jamais l'outil de jardin pendant que le moteur est en marche. Ne laissez jamais l'outil de jardin en marche sans surveillance, si des animaux domestiques, des enfants ou autres personnes se trouvent à proximité. - Mettez l'outil de jardin en marche conformément aux instructions d'utilisation et veillez à garder une distance de sécurité entre vous et les parties en rotation. Ne faites pas fonctionner l'outil de jardin en même temps qu'un arroseur. Réglez les horaires pour assurer que les deux systèmes ne travaillent pas simultanément. N'effectuez aucune modification sur l'outil de jardin. Des modifications non autorisées peuvent s'avérer prédictiables à la sécurité de votre outil de jardin et conduiront à une augmentation des émissions de bruit et des vibrations.

Retirer le sectionneur :

• avant d'éliminer un engorgement,
• pour contrôle, nettoyer ou effectuer des travaux sur l'outil de jardin,
• si l'outil de jardin vibrait de manière inhabituelle (arrêter l'outil de jardin et le contrôler immédiatement),
• si l'outil heurte un objet étranger. Contrôlez si l'outil de jardin présente des dommages et contactez le Service Après-Vente BOSCH pour faire effectuer les réparations nécessaires.

Entretien et stockage

Portez toujours des gants de jardin, si vous manipulez l'appareil ou travaillez à proximité des lames aigues. Avant d'effectuer des travaux sur l'outil de jardin, retirez le sectionneur. Avant d'effectuer des travaux sur la station de charge ou sur l'appareil d'alimentation, retirez la fiche de la prise de courant.

Nettoyez soigneusement les parties extérieures de l'outil de jardin à l'aide d'une brosse douce ou d'un chiffon. N'utilisez pas d'eau, de solvants ou de détergents abrasifs. Enlevez toutes les herbes et particles pouvant adhérer à l'outil et notamment aux ouïes de ventilation.

Retournez l'outil de jardin de sorte que la face inférieure soit dirigée vers le haut et nettoyez régulièrement la zone des lames. Utilisez une brosse dure ou un grattoir pour enlever les encrassements particulièrement résistants. (voir figure A)

Les lames sont réversibles. (voir figure B)

Vérifiez que tous les écrous, boulons et vis sont bien serrés afin d'assurer que l'outil de jardin se trouve dans un état de fonctionnement ne présente aucun danger. Contrôlez régulièrement l'outil de jardin et, pour votre sécurité, remplacez les pièces usées et endommagées. Veiliez à n'utiliser que des pièces de rechange BOSCH d'origine. Le cas échéant, remplacez le set entier des lames et vis.

Francais | 35

Stockage

Avant de ranger l'outil de jardin, retirez le sectionneur. Pendant l'hiver, rangez l'outil de jardin et la station de charge dans un endroit sec et sûr, hors de portée des enfants.

Ne posez pas d'autres objets sur l'outil de jardin ou la station de charge.

Carte SD

L'outil de jardin est doté d'une interface carte SD permettant au Service Avec-Vente Bosch d'effectuer des diagnostics par logiciel.

Précautions à prendre avec la batterie

L'outil ne doit être rechargé que dans la station de charge agréée par Bosch. Évitez de toucher l'outil de jardin, si, dans un cas exceptionnel, du liquide s'échappe de la batterie. Si vous entrez en contact avec le liquide, consultez un médecin. Si la batterie est endommagée, du liquide pourrait s'écouler sur les parties avoisinantes. Contrôlez les parties concernées et contactez le ServiceAprès-Vente Bosch. N'ouvrez pas l'outil de jardin ni la batterie placée à l'intérieur. Il y a risque de court-circuit et de choc électrique. Protégez l'outil de jardin contre le feu. Il peut y avoir risque d'explosion. En cas d'endommagement et dans certains cas d'utilisation non conforme de l'outil de jardin, des vapeurs peuvent s'échapper de la batterie. Ventilez le lieu de travail et, en cas de malaises, consultez un médecin. Les vapeurs peuvent irriter les voies respiratoires. Ne rangez l'outil de jardin que dans une plage de température de 5°C à 45°C. Par exemple en été, ne laissez pas traîner l'outil de jardin longtemps dans la voiture.

Avertissements de sécurité pour le chargeur et l'appareil d'alimentation

Ne rechargez qu'au moyen de la station de charge BOSCH d'origine. Sinon, il peut y avoir un risque d'explosion et d'incendie. Contrôlez régulièrement la station de charge, l'appareil d'alimentation, le câble et la fiche. N'utilisez pas la station de charge ou l'appareil d'alimentation si vous détectez des défauts. N'ouvre pas la station de charge ou l'appareil d'alimentation vous-même et ne les faites réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Une station de charge, un appareil d'alimentation, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique. N'utilisez pas la station de charge et l'appareil d'alimentation sur une surface facilement inflammable (par ex. papier, textiles etc.) ou dans un environnement inflammable. L'échauffement de la station de charge et de l'appareil d'alimentation lors du processus de charge augmente le risque d'incendie.

Ne laissez pas les enfants sans surveillance. Vous assurez ainsi que les enfants ne joueront pas avec la station de charge, l'appareil d'alimentation ou l'util de jardin. Les enfants et les personnes souffrant d'un handicap physique, sensoriel ou mental ou n'ayant pas l'expérience et/ou les connaissances nécessaires, ne doivent pas utiliser la station de charge ou l'appareil d'alimentation à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles aient été instruites quant au maniement de la station de charge et de l'appareil d'alimentation. Autrement, il y a un risque de mauvaise utilisation et de blessures. La tension de la source d'alimentation doit correspondre aux indications se trouvant sur l'appareil d'alimentation. - De préférence, l'appareil d'alimentation devrait être raccordé à une prise protégée par un dispositif à courant différentiel résiduel (RCD) avec un courant de défaut de 30mA max. Contrôlez régulièrement le bon fonctionnement du dispositif à courant différentiel résiduel (RCD). Contrôlez régulièrement le câble d'alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s'il est en bon état. Dans le cas où un remplacement de la fiche de raccordement s'avérait nécessaire, l'opération ne doit être effectuée que par le fabricant, par une station de Service Après-Vente agréée ou une personne qualifiée afin d'éviter tous risques liés à la sécurité. Lorsque you remplacez les câbles de la station de charge et de l'appareil d'alimentation, veillez à ce qu'ils soient agréés par Bosch. Ne touchez jamais la prise électrique avec des mains humides. Ne pas écraser le câble de raccordement, ni le coincer ou le tirer sous risque de l'endommager. Protégez le câble contre la chaleur, l'huile et les bords tranchants.

Pour des raisons de sécurité, l'appareil d'alimentation/la station de charge est équipée d'une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l'Union française 220 V, 240 V suivant la version). Pour des renseignements supplémentaires, contactez le Service Après-Vente Bosch habilité.

En cas de doute, consultez un électricien de formation ou le Service Après-Vente Bosch le plus proche.

Contrôle régulièrement le câble d'alimentation afin de détecter des dommages visibles et une usure éventuelle. Il ne doit être utilisé que s'il est en bon état.

Symboles

Les symboles suivants sont importants pour pouvoir dire et comprendre le mode d'emploi. Veuillez mémoriser ces symboles et leur signification. L'interprétation correcte des symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.

36 | Français

Signification

Portez des gants de protection

Action autorisée

Interdit

Accessoires/pièces de rechange

Utilisation conforme

L'outil de jardin est conçu pour tondre le gazon dans le domaine privé.

Caractéristiques techniques

Tondeuse robot sans fil		Indego
N° d'article		3 600 HA2 ...
Largeur de coupe	cm	26
Hauteur de coupe	mm	20 – 60
Angle de pente (max.)	°	20
Surface de tonte conseillée
- maximum	m²	1000
- pour chaque charge de batterie jusqu'à*	m²	200
Poids	kg	11,1
Type de protection		IPX1
Numéro de série	voir plaque signalé-tique sur l'util de jar-din

Batterie		Lithium ion
Tension nominale	V=	32,4
Capacité	Ah	3,0
Nombre cellules de batteries re-chargeables		18
Autonomie, en moyenne jusqu'à*	min	50
Durée de charge de la batterie (max.)	min	50

*en fonction de la hauteur de coupe, de l'herbe et de l'humidité

protégé de tous les côtés contre les projections d'eau

Ces indications sont valables pour une tension nominale de [U] 230 V.

Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d'article se trouvant sur la

plaque signalétique de l'outil de jardin. Les designations commerciales

Les désignations commerciales des différents outils de jardin peuvent varier.

Tondeuse robot sans fil		Indego
Câble périphérique
Câble périphérique
- Longueur installée, min.	m	20
- Longueur installée, max.	m	450
Station de charge
Tension d'entrezé	V	42
Consommation en énergie	W	150
Courant de charge	A	2,0
Plage de température de charge admissible	°C	5 - 45
Poids	kg	2,0
Type de protection		IPX1
Appareil d'alimentation
Tension d'entrée (tension altena-tive)	V	220 - 240
Classe de protection		☐/II
Fréquence	Hz	50/60
Tension de sortie (tension directe)	V	42
Type de protection		IP44**
Poids	kg	2,0
*en fonction de la hauteur de coupe, de l'herbe et de l'humidité **protégé de tous les côts contre les projections d'eau Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifique à certains pays. Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'outil de jardin. Les désignations commerciales des différents outils de jardin peuvent varier.

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevantes conformément à la norme EN 60335. Valeurs de mesure du niveau sonore rélevantes conformément à la norme EN 60335.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 64 dB(A) ; niveau d'intensité acoustique 72 dB(A). Incertitude K = 2,74 dB.

Déclaration de conformité CE

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques Techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60335 (appareil à accu) et EN 60335 (chargeur d'accus) conformément aux termes des réglementations en vigueur 2011/65/UE, 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE : Niveau d'intensité acoustique garanti 75 dB(A). Procédures d'évaluation de la conformité conformément à l'annexe VI.

Français | 37

Catégories respons:32

Office désigné

SRL, Sudbury, England, Nr. 1088

Dossier technique (2006/42/CE, 2000/14/CE) auprès de :

Explication des illustrations pour l'installation (voir pages 3-11)

Opération	Figure
Contenu de l'emballage/Sortez l'outil de jardin de son emballage	1
Positionner la station de charge	2-3
Faire passer le cable pérophérique à travers la plaque de base	4
Raccorder la première extrémité du cable péri-phérique	5
Fixer la station de charge au sol	6
Poser le cable pérophérique	7
Raccorder la deuxième extrémité du cable péri-phérique	8
Monter le capot de protection sur la station de charge	9
Raccorder l'appareil d'alimentation	10
La station de charge signale que la tension se-teur est ACTIVEE	11
Mettre en place le sectionneur	12
Pour recharger l'outil de jardin, le placer dans la station de charge	13
Ecran « d'accueil », voir texte dans les instruc-tions d'utilisation	14
Soulever et porter l'outil de jardin	15
Régler la hauteur de coupe	16
Nettoyage	A
Entretien	B

Préparation de la pelouse

Éliminez pierres, bâtons, fils, câbles d'alimentation sous tension et autres objets de la surface à tondre.

Assurez-vous que la surface à tondre est plane et ne présente pas d'obstacles importants pour l'outil de jardin tels que des trous profonds, des sillons et des pentes raides de plus de.

Tondez la surface principale de la pelouse avec une tondeuse conventionnelle à une hauteur de 40mm max. et la zone au-dessus du câble périphérique à une hauteur de 20mm max.

Installation

Une vidéo montrant l'installation de l'Indego est disponible sous www.bosch-indego.com ou utilisez le code QR suivant.

Choisissez un emplacement pour la station de charge de sorte qu'elle soit placée horizontalement sur une surface plane et qu'elle ne soit pas directement exposée au rayonnement solaire.

Assurez-vous que la station de charge se trouve à proximité de la surface à tondre, une trace droite de 2 m devant et derrière. Il est important que les contacts de charge soient orientés vers la gauche, de la perspective de la surface de tonte (voir figure 2).

Note: Si la station de charge est positionnée de façon à ce que les contacts de charge soient orientés vers la surface de tonte ou vers la droite, l'Indego ne quittera pas la station de charge.

Faites passer le câble périphérique à travers le trou avant dans la plaque de base et guidez-le tout droit à travers la gaine de câble et le trou arrière. A l'aide d'un piquet, fixez le câble périphérique de sorte à ce qu'il soit aligné avec le trou. Avec précaution, retirez l'isolation et raccordez le câble périphérique à la borne droite (Rouge). (voir figures 4 - 5)

A l'aide des 4 piquets fournis, fixez la station de charge au sol. (voir figure 6)

Posez le câble périphérique dans le sens inverse des aiguilles d'une montre et tout près du sol. Maintenez la distance minimale à respecter par rapport aux bordures de la pelouse, marches, murs, étangs, etc. Utilisez le gabarit de distance. (voir figure 7)

Autour d'arbres, d'étangs, de massifs de fleurs etc. qui se trouvent sur la pelouse, POSEZ le cable péripérisque dans le sens des aiguilles d'une montre. Les lignes partant de et allant vers ces zones devaient se toucher mais ne doivent pas se croiser. (voir figure 7)

A l'aide du premier piquet, fixez le cable périphérique à côté de la station de charge, serrez-le et positionnez les autres piquets à une distance de 50 cm environ. (voir figure 7)

Complétez le tour et guidez le cable périphérique sur le dos de la station de charge de sorte à ce qu'il soit aligné avec le trou et le piquet. Fixez la deuxième extrémité du cable périphérique

Risque également à l'aide du piquet. Assurez-vous que le trou, les deux extrémités du câble et le piquet sont alignés. Raccourcissez le câble périphérique ; retirez avec prudence l'isolation et raccordez le câble périphérique à la borne gauche (Noir). (voir figure 8)

Montez le capot de protection sur la station de charge. (voir figure 9)

Note: Il est possible de rallonger le câble périphérique sur une longueur de 450 m max.

Note: Veillez à prendre une certaine distance entre votre corps et le cable périphérique si vous foulez, scarifier ou ratisser la pelouse.

Installez l'appareil d'alimentation dans un environnement frais et sec. Raccordez l'appareil à la station de charge et une prise de secteur qui se trouve à l'intérieur d'un bâtiment. (voir figure 10)

Contrôlez l'affichage sur la station de charge (voir figure 11):

L'affichage reste allumé en vert en permanence si la tension de sortie de l'appareil d'alimentation est active et que le cable périphérique n'est pas interrompu. - L'affichage clignote vert, si le cable périphérique est interrompu, trop long ou trop court. - L'affichage est éteint, si la tension de sortie de l'appareil d'alimentation fait défaut.

Première programmation

Montez le sectionneur dans l'outil de jardin et placez-le dernier dans la station de charge pour le recharger. (voir figures 12-14)

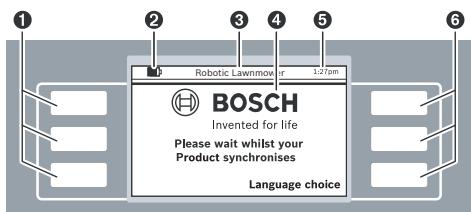

L'écran « d'accueil » affiche les symboles suivants :

Symbole signification

• Touches multifonction gauches Etat de charge de la batterie Titre du menu/sous-menu Ecran avec dialogues Indication de l'heure 6 Touches multifonction droites

Les touches ont différentes fonctions. La fonction respective dépend du menu appelé; elle est expliquée sur l'écran.

Les touches à côté des flèches (curseur) ▲ ou ∇ permettent de naviguer vers le haut ou vers le bas à travers les options du menu. Les touches à côté des flèches (curseur) ▷ ou ∅ permettent de naviguer dans les options du menu vers la droite ou vers la gauche.

L'écran passe au dialogue suivant dès la sélection et la confirmation d'une option.

Installation

Appuyez d'abord sur la touche à côté de « Language choice » (sélection de langue). Le dialogue « Sélection langue » est affiché avec le contenu suivant.

Sélection tongue
English
Deutsch	▲
Dansk
Svenska
Norsk	▼
Suomi
	Enregistrer

Sélectionnez une langue et confirmez avec « Enregistrer »

Code PINDéfinir un code PIN
	Continuer

Appuyez sur « Continuer » pour entrer votre code PIN (mot de passe) personnel.

Code PIN
►	Entrer nouveau PIN : ▲
←→
Retour	Entr.

À l'aide du curseur droite/gauche, choisissez la position d'entrée, à l'aide du curseur haut/bas, réglez les chiffres et confirmez avec « Entr. » ou choisissez « Retour » pour retourner à l'« Code PIN » précédente.

Note: Ne donnez jamais votre code PIN à des tiers.

Savez-vous perdu vos code PIN personnel, amenez l'Indego avec sa station de charge a un centre de Service Après-Vente Bosch pour le faire déverrouiller. Adressez-vous a votre détaillant ou le Service Après-Vente Bosch (voir « Service Après-Vente et Assistance »).

Français | 39

Heure & date

hh: mm

dd/mm

Format: 12 h

Retour

Enregister

Réglez l'heure « hh: mm », la date « dd/mm » et le format de l'heure « Format : 12 h », à l'aide du scroller droite/gauche, choisissez la position d'entrée, à l'aide du scroller haut/bas, réglez les chiffres et confirmé avec « Enregistrer » ou choisissez « Retour » pour returner à l« Code PIN » précédente

Installation

Appuyer sur « Suivre fil » pour terminer le processus d'installation

Retour

Suivre fil

Appuyez sur « Suivre fil » pour terminer la prise de mesure de la pelouse.

(Choisissez « Retour » pour retourner à l'écran « Heure & Date ».)

Reculer.

Indego démarrera sous peu et suivra le fil.

Le dialogue suivant affiche la première mise en œuvre du câble périphérique :

Statut tondeuse

Cartographie du jardin en cours...

Retour

Les lames ne tournent pas lors de la première mise en œuvre du câble périphérique.

Cartographie terminée

Dos station base ou obstacle? Si c'est un obstacle, l'éliminer. Indego continuera la cartographie.

Obstacle

Station de base

La prise de mesure est terminée quand l'outil de jardin retourne à la station de charge.

Appuyez sur « Obstacle » si l'outil de jardin n'est pas retourné à la station de charge. Respectez les informations individuelles sur l'écran pour terminer l'installation.

Appuyez sur « Station de base » si l'outil de jardin est retourné à la station de charge.

Cartographie terminée

Cartographie terminée. La tondeuse retourne à la station de base. Veuillez patienter.

Retour

Tondeuse robot

Invented for life

Tondre

Menu

Une fois l'installation correcte effectuée, vous pouvez soit appuyer sur « Tondre » pour démarrer tout de suite la tonte ou régler un horaire dans « Menu > Sélection horaire »

Vous trouverez des informations supplémentaires relatives au comportement de l'outil de jardin pendant la tonte dans le chapitre « Tondre »

Réglages individuels

Adaptez les heures et réglages de l'outil de jardin conformément à vos besoins. Tous les points de menu sont listés dans le chapitre « Tableau de programmes ».

Vous trouvez des explications détaillées pour entrer un « Horaire ». Les autres points du menu sont auto-explicites.

Horaires

Sous « Menu > Sélection horaire » vous pouvez appeler 5 horaires.

« MODE MANUEL » devrait être utilisé si l'outil de jardin ne doit travailler qu’à l'heure actuelle.

Chaque mode « HORAIRE » individuel peut être installé conformément à vos besoins.

Example :

Sélection hora
Info	MANUEL	▲
	HORAIRE 1
	HORAIRE 2
Modif	HORAIRE 3	▼
	HORAIRE 4
	HORAIRE 5
Retour		Sélectionner

A l'aide du curseur haut/bas, choisissez un « HORAIRE », par ex. « HORAIRE 1 » et appuyez sur « Modif »

HORAIRE 1
Info	Lundi	▲
	Mardi
Modif	Mercredi
	Jeudi	▼
	Vendredi
	Samedi
	Dimanche
Retour		Continuer

A l'aide du curseur haut/bas, choisissez le jour de votre souhaitée, par ex. « Lundi » et appuyez sur « Modif »

HORAIRE 1 - Lundi
Créneau horaire 1:	Activé	▲
Dém.	Fin
12:00	14:00
Créneau horaire 2:	Dés- activé	▼
Dém.	Fin
:	:
Annuler	Enregistrer

Réglez un créneau horaire pour « Dém. » et « Fin » de la tonte automatique. S'il vous faut régler une heure de pause, par ex. à midi, vous devez régler deux créneaux horaires. Il est possible d'activer ou de désactiver un seul ou les deux créneaux horaires pour chaque jour.

L'outil de jardin continue à travailler dans un créneau horsaire jusqu'à ce que la batterie ait besoin d'être rechargée. Si la pelouse est complètement tondue avant la fin du créneau horsaire, l'outil de jardin retourne à la station de charge.

A l'aide du curseur droite/gauche, choisissez le créneau horaire 1 et à l'aide du curseur haut/bas, choisissez « Activé » ou « Déactivé ». A l'aide du curseur droite/gauche, choisissez « Dem. » et à l'aide du curseur haut/bas, choisissez

l'heure de départ. Choisissez « Fin » et réglez l'heure de fin de la même manière. Si nécessaire, réglez aussi le départ et la fin pour le créneau horaire 2. Appuyez sur « Enregistrer » pour confirmer la valeur arrivée.

Si l'util de jardin ne doit pas travailler à un certain jour, par ex. lundi, réglez les deux créneaux horaires à l'aide du curseur haut/bas sur « Désactivé »

Les créneaux horaires sont affichés dans un plan.

HORAIRE 1
Info	Lundi	▲
	Mardi
	Mercredi
Modif	Jeudi	▼
	Vendredi
	Samedi
	Dimanche
Retour		Continuer

Réglez tous les autres jours de toute nécessaires et confirmez cette « HORAIRE 1 » individuel avec « Continuer »

Sélection hora
Info	MANUEL	▲
	HORAIRE 1
	HORAIRE 2
Modif	HORAIRE 3	▼
	HORAIRE 4
	HORAIRE 5
Retour		Sélectionner

Un crochet / apparait à côté de l'horaire mémorisé.

L'outil de jardin démarre la tonte au jour et à l'heure de démarriage régles du créneau hors d'heure 1.

Note: Réglez des horaires différents adaptés aux conditions différentes de croissance au printemps, en été et en automne. Observez la pousse de la pelouse et, si nécessaire, adaptez votre horaire.

Note: Les lames de l'Indego sont conçues pour couper des herbes courtes (3 à 5 mm). L'herbe coupée peut rester sur la pelouse et servir d'engrais.

Tondre

Ne laissez pas vos enfants utiliser l'outil de jardin comme moyen de transport. Appuyez sur la touche d'arrêt manuelle avant de soulever l'outil de jardin par la poignée.

Déterminez un horaire avec des répétitions fréquentes. Ceci augmente l'autonomie de la batterie. Vous obtiendrez de bons résultats de tonte et il ne sera pas nécessaire de ramasser des herbes.

Une fois la tonte commencée :

• L'util de jardin travaillée en mode « MANUEL » jusqu'à ce que la pelouse soit tondue, la touche d'arrêt soit appuyée ou que la batterie doit être rechargée.

• L'outil de jardin travaille sans interruption en mode programmable « Horaire » dans un seul créneau horaire. Il n'interrompt la tonte que pour se recharger. Pour arrêter la tonte avant la fin d'un créneau horaire, appuyez sur la touche d'arrêt manuelle. Si la pelouse est complètement tondue avant la fin du créneau horaire, l'outil de jardin retourne à la station de charge.

L'outil de jardin utilise les détecteurs suivants :

• Le détector de soulèvement est activé et arrête l'entraînement et les lames si l'outil de jardin est soulevé.
• Le détector de renversement détecte si l'outil de jardin s'est retourné et arrêté l'entraînement et les lames.
• Le détector de chocol détecte si l'util de jardin rencontre un obstacle dans son parcours, le détector l'enjoint de s'arrêter et de changer de direction.
• Le détector de pente est activé quand l'outil de jardin atteint un angle de.

Dès qu'un des détecteurs est activé, par ex. le détecteur de soulèvement, un message s'affiche sur l'écran : « L'outil de jardin a été soulevé. Veuillez entrer le code PIN pour continuer. » L'écran se met en mode repos si l'on n'entre pas

d'entrée en l'espace de 3 minutes. Pour réactiver l'écran, appuyez sur une touche quelconque.

Si l'util de jardin se trouve en mode repos, appuyez sur une touche quelconque pour appeler l'écran d'entrée PIN et entrée le code PIN.

Charger la batterie

La batterie est équipée d'un contrôle de température qui ne permet de charger la batterie que dans une plage de température entre 5°C et 45°C.

La batterie Lithium-ion est fournie en état de charge faible. Pour obtenir la capacité complète de la batterie, vous devez complètement charger l'outil de jardin dans la station de charge avant sa première utilisation.

La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interrompre le processus de charge n'endommage pas la batterie. Lorsque la batterie est en état de charge faible ou déchargée, l'outil de jardin est arrêté par un dispositif d'arrêt de protection : Les lames ne tournent plus.

Tableau de programmes

Les tableaux suivants expliquent les différents points de menu.

Réglages			Explication
Configurations tonte	Tondre bords	Jamais	L'outil de jardin ne tond jamais les bords.
		Chaque 4e fois	L'outil de jardin tond les bords chaque 4e fois.
		Chaque 2e fois	L'outil de jardin tond les bords chaque 2e fois.
	Chevauch. bandes tonte		Réglage de la distance entre les bandes de tonte du gaz-zon
	ID signal		Commutation sur un autre canal de fréquence en cas de signal d'interférence.
	Effacer cartes		L'outil de jardin saisit à nouveau la pelouse. Note : La machine ne devrait pas été dans la station de charge.
Options sécurité	Changer PIN		Pour réactiver l'outil après blocage automatique et arrêt de sécurité, il faut enter le code PIN. Pour changer le code PIN, entraîr d'abord le code PIN ac-tuel.
	Blocage automatique	Activé	Les touches sont automatiquement bloquées si l'on n'appuie pas sur une touche en l'espace de 3 minutes. Pour des raisons de sécurité, nous recommendons ce ré-glage pour protégger l'outil contre le vol.
		Déactivé	Les touches peuvent être activées à tout moment.
Sélection langue			Modification de la langue affichée.

42 | Français

Réglages		Explication
Options système	Réglage tonalité touches
	Réglage écran	Luminosité écran
	Info
	Valeurs rég. en usine
Réglage heures & date		Entrez l'heure et la date.

Sélection horsaire		Explication
MANUEL	Info	Informations d'aide pour l'utilisation du MANUEL.
	Sélectionner	Choisissez cette fonction si aucun horsaire ne doit être utilisé.
HORAIRE 1-5	Modif	Editor lundi
		Editor mardi
		Editor mercredi
		Editor jeudi
		Editor vendredi
		Editor samedi
		Editor dimanche
	Sélectionner	Active l'un de 5 horsaires individuels.

Info horsaire	Explication
Info horsaire
Retour	Retour au menu principal.
Sélection horsaire	Appeler le sous-menu « Sélection horsaire » .

Blocage touches	Explication
Blocage touches	Les touches sont immédiatement bloquées, indépèn-dament du blocage automatique.
Déblocage touches	Pour débloquer les touches, entraîre le code PIN.

Francais | 43

Dépistage d'erreurs

Problème	Cause possible	Remède
L'outil de jardin ne fonctionne pas	Obturation possible	Le cas échéant, contrôle la face inférieure de l'outil de jardin et la dégager (portez toujours des gants de jardin)
	La batterie n'est pas complètement chargée	Pour recharger l'outil de jardin, le placer dans la station de charge
	Herbe trop haute	Régler sur une hauteur de coupe plus élevé
	La batterie est trop chaude/trop froide	Laisser refroidir/chauffer la batterie
	Le sectionneur n'est pas correctement/complètement mis en place	Mettre enonne place
Le moteur démarre et s'accrite aussiot	La batterie n'est pas complètement chargée	Pour recharger l'outil de jardin, le placer dans la station de charge
	Le sectionneur n'est pas correctement/complètement mis en place	Mettre enonne place
	La batterie est trop chaude/trop froide	Laisser refroidir/chauffer la batterieRégler sur une hauteur de coupe plus élevé
L'outil de jardin fonctionne par intermittence	Erreur interne possible	Veuillez vous adresser au ServiceAprès-Vente agréé Bosch
L'outil de jardin donne un résultat itr régulier	Hauteur de coupe trop BASSE	Régler sur une hauteur de coupe plus élevé
	Les lames sont émoussées	Remplacer la lame
	Obturation possible	Le cas échéant, contrôle la face inférieure de l'outil de jardin et la dégager (portez toujours des gants de jardin)
Certaines parties de la pelouse n'ont pas été tondues	Créneau horsere trop petit pour la surface de la pelouse	Augmenter le créneau horsaire
	Autonomie de la batterie	Veuillez vous adresser au ServiceAprès-Vente agréé Bosch
	La distance entre les obstacles reconnues qui sont protégés avec le cable pérophérique est inférieure à 1 m	Augmenter la distance entre les cables pérophériquesNote : Il n'est pas nécessaire de protégier les obstacles qui doivent une hauteur supérieure à 6 cm
	Pelouse irrégulière	Dans le menu configurations de tonte, augmenter/réduire le chevauchement des bandes de tonte du gazon
Vibrations/bruits excessifs	Ecrou/vis de la lame desserré	Serrer l'écrou/la vis de la lame
	La lame est endommagée	Remplacer la lame
Aucun processus de charge possible	Les contacts de charge sont corrodés	Nettoyer les contacts de charge
	Erreur interne possible	Veuillez vous adresser au ServiceAprès-Vente agréé Bosch
L'outil de jardin ne peut pas aller dans la station de charge	Le cable pérophérique n'est pas correctement aligné	Contrôr et aligner le cable pérophérique

44|Espanol

Problème	Cause possible	Remède
L'affichage de la sta- tion de charge n'est pas allumé	La fiche secteur de l'appareil d'alimentation n'est pas (correctement) branchée.	Brancher la fiche (complètement) sur la prise de cou- rant
	La prise de courant ou le cable de secteur sont éventuellesment défectueux	Faire vérifier la tension du réseau par un électricien agréé
	L'appareil d'alimentation ou la station de charge sont défectueux	Faire vérifier l'appareil d'alimentation ou la station de charge par un BOSCH électricien agréé et qualifié

Service après-vente et assistance

Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil de jardin indiqué sur la plaque signalétique.

Indiquez également la version de logiciel de votre outil de jardin (voir « Menu > Réglages > Réglage du système > Info »).

Vous êtes un utilisateur, contactez

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Vos êtes un revendeur, contactez:

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Transport

Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.

Lors d'une expulsion par tiers (par ex. : transport aérien ou entreprises de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

Élimination des déchets

Ne jetez pas les outils de jardin, les chargeurs et les batteries/piles avec les ordures ménagères!

Seulement pour les pays de l'union européenne :

Conformément à la directive européenne 2002/96/CE, les équipements électriques et électroniques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les batteries/piles usées ou dé

défectueuses doivent être isolées et suivre une voie de recyclage appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Batrec AG

3752 Wimmis BE

Il ne faut retarder les batteries intégrées que pour les éliminer. Ouvrir la coque du carter peut détruire l'util de jardin. Les batteries intégrées ne doivent être retirées que par une station de Service Avec-Vente et seulement pour les éliminer.

Batteries/piles :

Ion lithium :

Veuillez respecter les indications se trouvant dans le chapitre « Transport ».

Sous réserve de modifications.

Müvěkite apsauginėmis pirstinėmis

Lietuviskai | 301
