BRUKSANVISNING INDEGO BOSCH
Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov.
Beskrivning av symbolerna på trädgårdsredskapet
Allmän varning för riskmoment.
Se till att trädgårdsredskapet inte blockerar eller spärrar utgångar.
Varning: Läs noggrant bruksanvisningen innan du använder trädgårdsredskapet.
Varning: Aktivera frånkopplingsanordningen innan du utför arbeten på trädgårdsredskapet eller efter uppdet.
Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte skadas.
Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det att trädgårdsredskapet stängts av och detta kan leda till kroppsskada.
Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.
Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång.
Åk inte på trädgårdsredskapet.
Laddaren är försedd med en säkerhetstransformator.
Användning
Ta bort strömbrytaren innan arbeten på trädgårdsredskapet utförs (t.ex. underhåll, verktygsbyte etc.) och likaså för transport och lagring. Trädgårdsredskapet får aldrig användas av barn eller person som inte är förtrogen med bruksanvisningarna. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. Trädgårdsredskapet får inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen över
F016L70825|(23.11.12)
102 | Svenska
Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet.
Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Aktivera genast den röda stoppknappen om risker uppstår när trädgårdsredskapet används. Kontrollera att begränsningstråden är korrekt installerad enligt bruksanvisningen. Kontrollera begränsningstråden. Begränsningstråden måste spännas fast ordentligt med pinnar på marken och får inte ha lösa trådslingor. Kontrollera regelbundet området på vilket trädgårdsredskapet används och avlägsna alla stenar, kvistar, trådar och andra främmande föremål. Kör inte över spänningsförande strömkablar. Kontrollera trädgårdsredskapet regelbundet att knivar, knivskruvar och skäranordningar inte är nedslitna eller skadade. Byt ut slitna knivar och knivskruvar som komplettsats för att undvika obalans. Trädgårdsredskapet får aldrig användas med skadad skyddskåpa eller utan säkerhetsutrustning. Håll händerna och fötterna på betryggande avstånd från roterande delar. Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. Använd inte ett obevakat trädgårdsredskap om du vet att husdjur, barn eller personer finns i närheten. Koppla på trädgårdsredskapet enligt bruksanvisningen och håll dig på betryggande avstånd från roterande komponenter. Trädgårdsredskapet får inte användas samtidigt med en vattenspridare. Mata in ett tidschema för att säkerställa att systemen inte används samtidigt. Gör inga förändringar på trädgårdsredskapet. Otillåtna förändringar kan menligt påverka trädgårdsredskapets säkerhet och leda till kraftigare buller och vibrationer.
Lossa strömkretsbrytaren:
- innan blockeringar åtgärdas, - när kontroll, rengöring eller arbeten utförs på trädgårdsredskapet, - om trädgårdsredskapet vibrerar ovanligt kraftigt (stoppa trädgårdsredskapet och kontrollera genast), - efter en kollision med ett annat föremål. Kontrollera att trädgårdsredskapet inte skadats och kontakta Bosch kundtjänsten för eventuell reparation.
Service och lagring
Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Ta bort strömkretsbrytaren innan åtgärder utförs på trädgårdsredskapet. Dra stickproppen ur vägguttaget innan arbeten utförs på laddstationen eller nätadaptern.
Rengör trädgårdsredskapet noggrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, lösningsmedel eller polermedel. Avlägsna alla gräsrester och avlagringar, framför allt från ventilationsöppningarna.
Vänd trädgårdsredskapet upp och ned och rengör regelbundet knivområdet på undersidan. Använd en kraftig borste eller en skrapa för borttagning av kvarsittande gräsrester. (se bild A)
Knivarna kan vändas om. (se bild B)
- Granska att alla muttrar, bultar och skruvar sitter stadigt fast; detta garanterar att trädgårdsredskapets tillförlitlighet upprätthålls. Besiktiga trädgårdsredskapet regelbundet och byt för din säkerhet ut nedslitna och skadade komponenter. Se till att endast original Bosch reservdelar används. Byt vid behov ut knivar och skruvar som komplettsats.
Lagring
Ta bort strömbrytaren innan trädgårdsredskapet lagras.
Lagra trädgårdsredskapet och laddstationen under vintern på ett torrt och säkert ställe utom räckhåll för barn.
Ställ inte upp andra föremål på trädgårdsredskapet eller laddstationen.
SD-kort
Trädgårdsredskapet har ett SD-kortgränssnitt med vilket Bosch kundtjänsten kan utföra programdiagnoser.
Risker vid hantering av batterier
Laddning får endast ske i laddstationer som Bosch godkänt. Undvik kontakt med trädgårdsredskapet om mot förmodan vätska rinner ur batteriet. Om du kommer i kontakt med denna vätska, uppsök en läkare. Om batteriet skadas kan vätska rinna ut och väta komponenter kring batteriet. Kontrollera berörda komponenter och kontakta Bosch kundtjänsten. Öppna inte trädgårdsredskapet och inte heller batteriet. Risk finns för kortslutning och elstöt. Skydda trädgårdsredskapet mot eld. Explosionsrisk föreligger. Vid skada eller felanvändning av trädgårdsredskapet finns risk för att ångor avgår ur batteriet. Tillför frisk luft och uppsök läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. Trädgårdsredskapet får endast lagras inom ett temperaturintervall mellan 5°C och 45°C. Låt trädgårdsredskapet därför inte t.ex. på sommaren ligga kvar i bilen.
Säkerhetsanvisningar för laddstationen och nätadaptern
Laddning får endast ske i en original Bosch laddstation. I annat fall finns risk för explosion och brand.
▸ Kontrollera regelbundet laddstationen, nätdonet, kabeln och stickkontakten. Skadade laddstationer eller nätdon får inte användas. Öppna inte laddstationen eller nätdonet på egen hand utan låt dem endast repareras av kvalificerad fackman och med originalreservdelar. Skadade laddstation, nätdon, kablar eller stickkontakter ökar risken för elstöt. Använd inte laddstationen och nätdonet på lättantändligt underlag (t.ex. papper, textilier mm) och inte heller i brännbar omgivning. Till följd av den värme som uppstår vid laddning av laddstationen och nätdonet finns risk för brand. Håll barn under uppsikt. Se till att barnen inte leker med laddstationen, nätdonet eller trädgårdsredskapet. ▸ Laddstationen och nätdonet får inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk förmåga eller som saknar den erfarenhet och kunskap som krävs för säker hantering. Undantag görs om personen övervakas av en ansvarig person som även kan undervisa i laddstationens och nätdonets användning. I annat fall finns risk för felhantering och personskada. ▸ Kontrollera att strömkällans spänning överensstämmer med uppgifterna på nätdonets typskylt. Nätdonet ska endast anslutas till ett vägguttag som skyddas med en FI-jordfelsbrytare (RCD) med en läckström på maximal 30 mA. Kontrollera regelbundet jordfelsbrytarens (RCD) funktion. Anslutningssladden måste regelbundet kontrolleras avseende skador och får endast användas i felfritt tillstånd. - Om nätsladden måste bytas ut för att bibehålla verktygssäkerheten, ska byte ske hos tillverkaren, en auktoriserad serviceverkstad eller en för arbetet kvalificerad person. ▸ Kontrollera vid byte av kablar för laddstationen och nätdonet att de är godkända av Bosch. ▸ Grip aldrig tag i stickproppen med våta händer. Anslutningssladden får inte köras över, klämmas och inte heller dras i så att den kan skadas. Skydda sladden mot hetta, olja och vassa kanter.
Nätdonet/laddstationen är skyddsisolerade och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke-EU-länder 220 V, 240 V alltefter utförande). För information kontakta auktoriserad Bosch kundservice.
I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch servicestation.
Anslutningssladden ska regelbundet kontrolleras med hänsyn till synlig skada och åldring och får endast användas i felfritt skick.
Symboler
Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet.
Symbol
Betydelse
Bär skyddshandskar
Tillåten hantering
Förbjuden handling
Tillbehör/reservdelar
Ändamålsenlig användning
Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård.
Tekniska data
| Automatisk gräsklippare | Indego |
| Produktnummer | | 3 600 HA2 ... |
| Snittbredd | cm | 26 |
| Snithöjd | mm | 20 – 60 |
| Slantvinkel (max.) | ° | 20 |
| Arbetsytans storlek | | |
| - maximalt | m2 | 1000 |
| - per batteriladdning upp till* | m2 | 200 |
| Vikt | kg | 11,1 |
| Kapslingsklass | | IPX1 |
| Serienummer | se dataskylten på tränd-gårdsvredskapet |
| Sekundärbatteri | | Li-jon |
| Märksänning | V= | 32,4 |
| Kapacitet | Ah | 3,0 |
| Antal battericeller | | 18 |
| Drifttid, i genomsnitt upp till* | min | 50 |
| Batteriladdningsid (max.) | min | 50 |
| *i relation till snithöjd, Grasforhällande och fuktigheit |
| **skyddad mot stänkvatten.Free alla sider |
| Uppiginterna gäller für en märksänning på [U] 230 V. Vid avvikande spanning och für utforanden i vissaaland er can uppgifterna variera. |
| Beaktaproduktnumret på trädgårdsvredskapets typskylt. Handelsbe-techningarna for enskilda trädgårdsvredskap kan variera. |
| Automatisk gräsklippare | Indego |
| Begränsningstråd | | |
| Begränsningstråd- installerad langd, min. | m | 20 |
| - installerad langd, max. | m | 450 |
| Laddstation | | |
| Inspänning | V | 42 |
| Energiförbrukning | W | 150 |
| Laddningsström | A | 2,0 |
| Tillåtet temperaturområde für laddning | °C | 5 - 45 |
| Vikt | kg | 2,0 |
| Kapslingsklass | | IPX1 |
| Nätdon | | |
| Ingångsspänning (växelspänning) | V | 220 - 240 |
| Skyddsklass | | ☐/II |
| Frekvens | Hz | 50/60 |
| Utgångsspänning (likspänning) | V | 42 |
| Kapslingsklass | | IP44** |
| Vikt | kg | 2,0 |
| *relation till smitthöjd, gräsforhällande och fuktighet **skyddad mot stänkvatten frän alla sider Uppigfterna gäller for en Märkspänning på [U] 230 V. Vid avvikande spänning och for utforanden i vissaalander kan uppgifterna variera. Beaktaproduknumret på trädgårdsredskapets typskylt. Handelsbe-techningarna for enskilda trädgårdsredskap kan variera. |
Buller-/vibrationsdata
Mätvärdena för ljudnivån har tagits fram enligt EN 60335. Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 64 dB(A); ljudeffektnivå 72 dB(A). Onoggrannhet K = 2,74 dB.
Försäkran om
överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60335 (sladdlöst verktyg) och EN 60335 (batteriladdare) uppfyller bestämmelserna i direktiven 2011/65/EU, 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå 75 dB(A). Bedömningsmetod för överensstämmelse enligt bilaga VI.
Produktkategori: 32
Nämnd provningsanstalt:
SRL, Sudbury, England, Nr. 1088
Teknisk tillverkningsdokumentation (2006/42/EG, 2000/14/EG) fås från:
Förklaring av bilderna för installationen (se sidorna 3-11)
| Handlingsmål | Figur |
| Leveransomfäng/packa upp trädgårdsredskapet | 1 |
| Placing av laddstation | 2-3 |
| För in begränsningstråden genom bottenplattan | 4 |
| Anslut begränsningstrådens ena ända | 5 |
| Fäst laddstationen på marken | 6 |
| Förlagg begränsningstråden | 7 |
| Anslut begränsningstrådens andra ända | 8 |
| Lägg skyddshuven på laddstationen | 9 |
| Anslut nätdonet | 10 |
| Laddstationen signalerar natspänning TILL | 11 |
| Sätt in strömkretsbrytaren | 12 |
| Ställ trädgårdsredskapet für laddning i laddstationen | 13 |
| "Välkommen"-bildskärm, se texten i braksanvis-ningen | 14 |
| Så här skall trädgårdsredskapet lyfas upp och bāras | 15 |
| Inställning av smithöjd | 16 |
| Rengöring | A |
| Underhäll | B |
Så här förbereds gräset
Ta bort stenar, lösa träbitar, trådar, under spänning stående nätdonskablar och andra främmande föremål från det område som skall klippas.
Kontrollera att området som skall klippas är plant och att hinder för trädgårdsredskapet som t. ex. gropar, spår och branta slänter över 20° inte förekommer.
Klipp huvudgräsmattan med en konventionell gräsklippare till en höjd på max. 40 mm och området kring begränsningsstråden till en höjd på max. 20 mm.
Installation
En video för installation av Indego finns att få på adressen www.bosch-indego.com eller använd följande QR-kod.
Välj för laddstationen ett ställe som är horisontellt plant och utan direkt solbestrålning.
Kontrollera att laddstationen står på sidan om gräsmattan som ska klippas och med ett 2 meters långt rakt spår framför och bakom gräsytan. Det är viktigt att laddkontakterna ligger åt vänster utgående från den gräsmatta som klipps (se bilden 2).
Anvisning: När laddstationen står så att laddkontakterna ligger mot gräsmattan som ska klippas eller pekar åt höger kan Indego köras bort från laddstationen.
Dra begränsningstråden genom främre hålet i bottenplattan och sedan rakt genom kabelkanalen och bakre hålet. Fäst begränsningstråden med en pinne i rak linje med hålet. Ta försiktigt bort isoleringen och anslut begränsningstråden till högra anslutningsklämman (Röd). (se bilderna 4 - 5)
Fäst laddstationen på marken med de 4 medföljande pinnarna. (se bilden 6)
Dra begränsningstråden moturs och tätt mot marken. Beakta minimiavståndet till gräs kanter, trappsteg, väggar, dammar etc. Använd avståndsschablonen. (se bilden 7)
Kring träd, dammar, blomsterrabatter etc. inom gräsområdet måste begränsningstråden dras medurs. Ledningarna från och till dessa zoner kan beröra varandra, men får inte korsa varandra. (se bilden 7)
Fäst begränsningstråden med första pinnen bredvid laddstationen, spänn sedan tråden och lägg ut de övriga pinnarna på ett avstånd om ca 50 cm. (se bilden 7)
Komplettera rundan och dra begränsningstråden längs laddstationens baksida så att tråden ligger i linje med hålet och pinnen. Fäst också begränsningstrådens andra ända på pinnen. Kontrollera att hålet, de båda trådändorna och pinnen ligger i linje. Korta av begränsningstråden, ta försiktigt bort isoleringen och anslut begränsningstråden till vänstra anslutningsklämman (Svart). (se bilden 8)
Lägg upp skyddshuven på laddstationen. (se bilden 9)
Anvisning: Begränsningstråden kan förlängas till en längd på högst 450 m.
Anvisning: Håll dig på avstånd från begränsningsstråden när du använder jordfräs eller krattar gräset.
Installera nätdonet i en sval och torr miljö. Anslut nätdonet till en laddare och ett eluttag inomhus (se bild 10).
Kontrollera indikeringen på laddstationen (se bild 11):
- Indikatorn lyser med fast grönt sken när nätdonet har utgångsspänning och begränsningstråden inte är avbruten.
- Indikatorn blinkar grönt när begränsningstråden har avbrott, är för lång eller för kort.
- Indikatorn lyser inte när nätdonet saknar utgångsspänning.
Sätt strömkretsbrytaren i trädgårdsredskapet och ställ sedan trädgårdsredskapet för laddning i laddstationen (se bilderna 12-14).

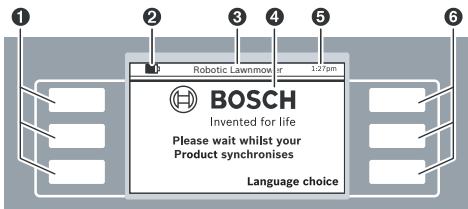

"Välkommen"-skärmen visar följande symboler:
Symbol Betydelse
0
Vänstra multifunktionsknappar
2
Batteriets laddningstillstånd
3
Knapparna har olika funktioner. Aktuell betydelse är beroende av öppen meny och förklaras närmare på displayen.
Knapparna intill pilsymbolerna (markörer) ▲ eller ▼ används för navigering i menyalternativen uppåt eller nedåt. Knapparna intill pilsymbolerna (markörer) ► eller ◄ används för navigering i menyalternativen åt höger eller vänster.
Displayen kopplar om till nästa bildskärmsdialog så fort ett alternativ valts och bekräftats.
Installation
Tryck först på knappen vid "Language choice" (Språkval). Följande bildskärmsdialog visas "Välj språk".
| Väljspräk |
| English | |
| Deutsch | ▲ |
| Dansk | |
| Svenska | |
| Norsk | ▼ |
| Suomi | |
| Spara |
Välj ett språk och bekräfta med "Spara".
106 | Svenska
PIN-kod
Bestäm en PIN-kod
Fortsätt
Välj inmatningsläget med höger/vänster markör, ställ med upp/ned markör in siffrorna och bekräfta med "Foga" eller välj "Tillbaka" för att återgå till tidigare "PIN-kod".
Anvisning: Visa inte PIN-koden för utomstående. Om du förlorat din personliga PIN-kod måste du för att låsa upp Indego med laddstationen uppsöka en Bosch servicecenter. Kontakta återförsäljaren eller Bosch kundtjänsten (se även "Kundtjänst och användarrådgivning").
Datum & tid
hh:mm
dd/mm
Format: 12 h
Tillbaka
Spara
Ställ in klockslag "hh:mm", datum "dd/mm" och tidsformat "Format: 12 h". Välj inmatningsläge med höger/vänster markör, ställ med upp/ned markör in siffrorna och bekräfta med "Spara" eller välj "Tillb" för att återgå till tidigare "PIN-kod".
Installation
Tryck följ tråd för att avsluta installationsprocessen
Tillb
Följtråden
Tryck "Följtråden" för att avsluta uppmätningen av gräsytan. (Välj "Tillb" för att återgå till "Datum & tid"-bildskärmen.)
Installation
Ett steg tillbaka
Indego startar inom kort och följer tråden.
Klipparstatus
Trädgården karteras...
Tillb
Knivarna roterar inte när trädgårdsvredskapet första gången kör längs begränsningstråden.
Kartering avslutad
Ardetta basstationens baksida eller ett hinder? I fall ett hinder, ta bort det. Indego fortsätter kartläggningen.
Hinder
Basstation
Uppmätningen är avslutad när trädgårdsredskapet nått laddstationens baksida.
Tryck "Hinder" om trädgårdsredskapet inte nått laddstationens baksida. Beakta informationen på displayen för att avsluta installationen.
Tryck "Basstation" om trädgårdsredskapet nått laddstationens baksida.
Kartläggning avslutad
Kartläggning avslutad. Klippen kör tillbaka till basstationen. Vänta.
Tillbaka
Gräsklippning
Meny
Efter lyckad installation kan du antingen trycka "Gräsklippning" för att genast starta klippning eller lägga upp tidschema under "Meny > Välj tidsschema".
Ytterligare information om hur trädgårdsredskapet reagerar under klippning hittar du i avsnittet "Klippning".
Egna inställningar
Lägg upp tidsscheman och inställningar för trädgårdsredskapet, enligt behov. Alla menyalternativ finns listade i avsnittet "Programtabell".
Inmatningen av ett "Tidsschema" förklaras i detalj. De övriga menyalternativen är självklara.
Tidsschema
Under "Meny > Välj tidsschema" kan 6 tidsscheman hämtas. "MANUELL" bör användas när trädgårdsredskapet bara skall användas under aktuell tid.
Varje enskild "TIDSSCHEMA"-funktion kan anpassas till dina krav.
Exempel:
| Välj tidsschema |
| Info | MANUELL | ▲ |
| TIDSSCH 1 | |
| TIDSSCH 2 | |
| Ändra | TIDSSCH 3 | ▼ |
| TIDSSCH 4 | |
| TIDSSCH 5 | |
| Tillb | | Välj |
Välj ett "TIDSSCH" med upp/ned markören, t. ex. "TIDSSCH 1" och tryck "Ändra".
| TIDSSCH 1 |
| Info | Måndag | ▲ |
| Tisdag | |
| Onsdag | |
| Ändra | Torsdag | ▼ |
| Fredag | |
| Lördag | |
| Sönndag | |
| Tillb | | OK |
Välj önskad klippningsdag med upp/ned markör, t. ex. "Måndag" och tryck "OK".
TIDSSCH 1 - Måndag
Tidsfönster 1:
Start
2:00
Tidsfönster 2: Från
Start
:
1
Slut
Spara
Avbryt
Ställ in ett tidsfönster för den automatiska klippningens "Start" och "Slut". Om en paus krävs t.ex. vid lunchtid måste två tidsfönster läggas upp. För varje dag kan ett tidsfönster och även båda tidsfönstren kopplas på resp. från.
Trädgårdsredskapet arbetar inom ett tidsfönster tills batteriet kräver uppladdning. Har gräsmattan klippts innan tidsfönstret löpt ut, återgår trädgårdsredskapet till laddstationen.
Välj tidsfönster 1 med höger/vänster markör och "Till" eller "Från" med upp/ned markören. Välj "Start" med höger/vänster markör och ställ in starttiden med upp/ned markören. Välj "Slut" och ställ in tidpunkten för avslutning på samma sätt. Om så behövs upprätta även start och slut för tidsfönstret 2. Tryck "Spara" för att bekräfta inmatningen.
Om trädgårdsredskapet under en dag inte används, t.ex. måndag, ställ båda tidsfönstren med upp/ned markören i läget "Från".
De programmerade tidsfönstren presenteras i ett översiktsschema.
| TIDSSCH 1 |
| Info | Måndag | ▲ |
| Tisdag | |
| Onsdag | |
| Äandra | Torsdag | ▼ |
| Fredag | |
| Lördag | |
| Sönndag | |
| Tillb | | OK |
Ställ in alla övriga klippningsdagar och bekräfta ditt personliga "TIDSFÖNSTER 1" med "Välj".
| Välj tidsschema |
| Info | MANUELL | ▲ |
| TIDSSCH 1 | |
| TIDSSCH 2 | |
| Ändra | TIDSSCH 3 | ▼ |
| TIDSSCH 4 | |
| TIDSSCH 5 | |
| Tillb | | Välj |
En bock visas vid sparat tidsschema.
Trädgårdsredskapet startar klippning så fort dagen och starttiden för tidsfönstret 1 uppnåtts.
108 | Svenska
Anvisning: Ställ in olika tidsscheman för säsongsrelaterad växtlighet på våren, sommaren och hösten. Beakta gräsets tillväxttakt och anpassa vid behov ditt tidsschema.
Anvisning: Knivsystemet på Indego är avsett för klippning av kort gräs (3-5 mm). Snittmaterialet kan ligga kvar för gödsling av gräset.
Gräsklippning
Lyft inte barn på trädgårdsredskapet. Tryck den manuella stoppknappen innan du i bärhandtaget lyfter upp trädgårdsredskapet.
Lägg upp ett tidsschema för ofta förekommande upprepningar. Härvid uppnås goda klippresultat, batteriets laddning räcker längre och du undviker snittrester på gräsmattan.
När klippning startar:
- arbetar trädgårdsredskapet i funktionen "MANUELL" tills gräsytan har klippts, stoppknappen trycks eller batteriet måste laddas upp.
- arbetar trädgårdsredskapet i programmerbar funktion "Tidsschema" inom tidsfönstret utan avbrott. Klippning avbryts endast för laddning. För att avbryta klippning före tidsfönstrets slut, tryck den manuella stoppknappen. Har gräsytan klippts innan tidsfönstret löpt ut, återgår trädgårdsredskapet till laddstationen.
Trädgårdsredskapet har följande sensorer:
Lyftsensor aktiveras och frånkopplar knivarnas drivning när trädgårdsredskapet lyfts upp.
Vältningssensor registrerar att trädgårdsredskapet ligger med undersidan uppåt och frånkopplar knivarnas drivning. - Blockeringssensor registrerar vid beröring ett hinder i trädgårdsredskapets spårbredd och kopplar om riktningen. - Lutningssensor aktiveras när trädgårdsredskapet uppnår en vinkel på 45°.
När en av sensorerna aktiveras, t.ex. lyftsensorn, visas på displayen ett meddelande: Trädgårdsredskapet har lyfts upp. Mata in PIN-koden och fortsätt. Displayen går till viloläge om ingen inmatning sker inom 3 minuter. För återaktivering av displayen tryck på valfri knapp.
Om trädgårdsredskapet är i viloläge, tryck på valfri knapp för att komma till PIN-inmatningsskärmen och mata in PIN-koden.
Laddning av sekundärbatteri
Batteriet är försett med en temperaturovervakning som endast tillåter uppladdning inom ett temperaturområde mellan 5°C och 45°C.
Lithiumjonbatteriet levereras med partiell laddning. För full batterikapacitet måste trädgårdsredskapet före första användningen fullständigt laddas upp i laddstationen.
Lithiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Vid svagt eller urladdat batteri kopplar skyddskopplingen från trädgårdsredskapet: Knivarna rör inte på sig längre.
Programtabell
Följande tabeller förklarar de olika menyalternativen.
| Inställninger | Förklaring |
| Klippinställninger | Kantklippning | Aldrig | Trädgårdsredskapet klipper aldrig en kant. |
| Var fjärde gäng | Trädgårdsredskap klipper var fjärde gäng en kant. |
| Varannan gäng | Trädgårdsredskap klipper varannan gäng en kant. |
| Övertäckn av klippspär | | Inställning av avständet mellan klippspåren |
| Signal ID | | Omkoppling till en annan frekvenskanal vid signalstörning. |
| Radera kartor | | Trädgårdsredskapet registrar agrasytan på nytt. Anvisning: Maskinen skall inte stå laddstationen. |
| Säkerhetsalteriv | Ändra PIN | | För Återaktivering after autospärr och sakerhetsfrän-koppling kravs inmatning av PIN-koden. Enändring av PIN-koden kraver Först inmatning av tidi-gare PIN-koder. |
| Autospärr | Till | Knapparna spärras automatiskt sävida ingen knapptrycks inom 3 minuter. Denna inställning reckommenderas av sakerhetsskäl och som skydd mot stöld. |
| Från | Knapparna är alltid klara für inmatning. |
| Inställninger | Förklaring |
| Väljspråk | Ändra indikeringsspråket. |
| Systemalternativ | Ställ in knappvo-lym | Ändra knapptonens ljudstyrka. |
| Ställ in display | Ställ in displayens ljustystyrka till lhusare eller mörkare. |
| Info | | Information om programversion, serienummer och senaste service. |
| Fabriksinställ-ning | Trädgårdsredskapets Återställning till fabrikinstall-ningen raderar alla personlga inställningar.Äterställning till fabrikinstalling kräver nyinstallation. |
| Ställ in datum/tid | Mata in tid och datum. |
| Välj tidsschema | Förklaring |
| MANUELL | Info | Hjälpinformation om användning av MANUELL. |
| Välj | Väljenna fonction om ett tidsschema inte används. |
| TIDSCH 1 - 5 | Ändra | Bearbeta mängad |
| Bearbeta tisdag |
| Bearbeta onsdag |
| Bearbeta torsdag |
| Bearbeta fredag |
| Bearbeta lördag |
| Bearbeta söndag |
| Välj | |
| Aktivera att av 5 individuella tidsscheman. |
| Tidsschemainfo | Förklaring |
| Tidsschemainfo | Översikt över programmerade klippningsdagar. |
| Tillb | Tillbaka till huvudmenyn. |
| Välj tidsschema | Hämta untermenyn "Välj tidsschema". |
| Lås knapparna | Förklaring |
| Lås knapparna | Knapparna spärras genast oberoende av autospärren. |
| Aktivera knappar | Für aktivering av knapparna krävs inmatning av PIN-kod. |
Felsökning
| Symptom | Möjlig orsak | Åtgård |
| Trädgårdsredska-pet fungerar inte | Eventuellt tilltätppt | Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar) |
| Sekundärbatteriet inte fulladdat | Ställ trädgårdsredskapet i laddstationen für laddning |
| Gräset ar För langt | Ställ in större smitthöjd |
| Sekundärbatteriet for kallt/hett | Värm/kyl sekundärbatteriet |
| Strömkretsbrytaren inte korrekt/ordentligt insatt | Sätt korrekt in |
| Motorn startar och stannarigen | Sekundärbatteriet inte fulladdat | Ställ trädgårdsredskapet i laddstationen für laddning |
| Strömkretsbrytaren inte korrekt/ordentligt insatt | Sätt korrekt in |
| Sekundärbatteriet for kallt/hett | Värm/kyl sekundärbatteriet Ställ in större smitthöjd |
| Trädgårdsredska-pet gär med avbrott | Möjligen ett intern fel | Ta kontakt med auktoriserad Bosch kundservice |
| Trädgårdsredska-pet klipper oregel-bundet | Snithöjden for liten | Ställ in större smitthöjd |
| Kniven ar trubbig | Byte av knivar |
| Eventuellt tilltätppt | Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar) |
| Gräset ar ställvis oklippt | Tidsfönstret for litet for gräsytan | Förstora tidsfönstret |
| Batteriets brukstid | Ta kontakt med auktoriserad Bosch kundservice |
| Avständet mellan av begränsningsstråd omslutna hinder ar mindre an 1 m | Öka avständet mellan begränsningsstrådarna Anvising: Hinder med en höjd på merän 6 cm behöver inte omslutas medTRS |
| Ojämn gräsmatta | Öka/minska i menyn klippinställninger klippspårets täckningsområde |
| Kraftiga vibratio-ner/buller | Knivmuttern/-skruven lös | Dra fast knivmuttern/-skruven |
| Kniven skadad | Byte av knivar |
| Laddning inte möjlig | Laddkontakterna ar korroderade | Rengör laddkontakterna |
| Möjligen ett intern fel | Ta kontakt med auktoriserad Bosch kundservice |
| Trädgårdsredska-pet kan inte körä till laddstationen | Begränsningsstråden ar inte korrekt dragen | Kontrollera och rikta in begränsningsstråden |
| Indikatorn på ladd-stationen lyser inte | Nätdonets stickkontakt ar inte (korrekt) ansluten | Anslut stickproppen korrekt i vagguttaget |
| Vagguttaget erller nätsladden ar möjligen defekt | Låt en behörig elektriker kontrollera nätspänningen |
| Nätdonet erller laddstationen defekt | Låt nätdonet erller laddstationen kontrolleras hos en Bosch kundtjänst |
Kundtjänst och användarrådgivning
Var vänligen ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt.
I tillägg krävs trädgårdsredskapets programversion (se
"Meny > Inställningar > Systeminställningar > Info").
Svenska
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.
Avfallshantering
Släng inte trädgårdsredskap, laddare och inte heller batterier i hushållsavfall!
Enligt europeiska direktivet 2002/96/EG måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.
Inbyggda batterier får demonteras endast för avfallshantering. Om kåpan öppnas finns risk för att trädgårdsredskapet förstörs. Endast en kundtjänst får demontera inbyggda batterier för avfallshantering.
Beakta anvisningarna i avsnittet "Transport".
Ändringar förbehålls.
Norsk
Pass på at personer som står i nærheten ikke skades av fremmedlegemer som slynges bort.
Advarel: Pass på å holde sikker avstand til hage-redskapet mens du arbeider.
Lösning av skillebryteren:
Trykk på «Følg ledningen», for å avslutte målingen av gressflaten.
(Velg «Tilb.» for å gå tilbake til «Dato & tid »-skjermen.)
Installasjon
Tre tilbake
Målingen er avsluttet når hageredskapet har nådd baksiden på ladestasjonen.
Under «Meny > Utvalg timer» kan du aktivere 5 tidsplaner.
«MANUELL» skal brukes når hageredskapet kun skal arbeide på aktuelt tidspunkt.
Når gressklippingen har begynt:
- arbeider hageredskapet i modus «MANUELL» helt til plenen er klippet, stopp-tasten trykkes eller batteriet må lades opp.
- arbeider hageredskapet i programmerbar modus «Tidsplan» uavbrutt innenfor et tidsvindu. Det avbryter klippingen kun til opplading. For å avbryte gressklippingen før et
Opplading av batteriet
