INDEGO - Muruniiduk BOSCH - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta robotniiduk
Bränd	BOSCH
Mudel	INDEGO
Niidulaius	26 cm
Niidukõrgus	20 – 60 mm, reguleeritav
Soovitatav niidupind	Kuni 1000 m²
Laadimise autonoomia	Umbes 50 minutit (kuni 200 m²)
Laadimisaeg	Umbes 50 minutit (maks)
Maksimaalne kalle	20°
Kaal	11,1 kg
Aku tüüp	Liitium-ioon, 32,4 V, 3,0 Ah
Toide	Toitevahend 220-240 V, 50/60 Hz, laadimisjaam
Kaitseklass	II (topeltisolatsioon)
Kaitsetase	IPX1 (tööriist), IP44 (toide)
Peamised funktsioonid	Automaatne niitmine, ajakava programmeerimine (5 ajakava), ääriste haldus, takistuste tuvastamine, tõstmis- ja ümberminekuandur
Paigaldus	Nõuab perimeetri kaabli paigaldamist (max 450 m)
Hooldus	Terade ja ventilatsiooniavade regulaarne puhastamine, pööratavad terad, asendamine komplektiga
Ohutus	PIN-kood, hädaseiskamine, tõstmise tuvastamine, nuppude lukustus
Varuosad	Kasutage ainult originaalseid BOSCH-i varuosi
Hoiustamistemperatuur	5°C kuni 45°C
Üldteave	Kasutusjuhend saadaval mitmes keeles, BOSCH-i müügijärgne teenindus

Korduma kippuvad küsimused - INDEGO BOSCH

Kuidas paigaldada perimeetri kaablit?

Kaabel tuleb paigaldada vastupäeva ümber muru, umbes 20 cm servadest. Kinnitage see kaasasolevate naeltega maa külge. Takistuste (puud, peenrad) ümber paigaldage kaabel päripäeva. Ühendage otsad laadimisjaama klemmidega (punane paremale, must vasakule).

Kuidas programmeerida niitmisaegu?

Menüüs valige 'Aja valik'. Saate seadistada kuni 5 erinevat ajavahemikku (MANUAALNE ja AJAD 1 kuni 5). Iga päeva jaoks määrake üks või kaks ajavahemikku algus- ja lõpuajaga. Aktiveerige või deaktiveerige iga ajavahemik vastavalt vajadusele.

Mida teha, kui niiduk ei lae?

Kontrollige, et laadimiskontaktid poleks korrodeerunud. Vajadusel puhastage need. Veenduge, et laadimisjaam saab toidet (püsiv roheline tuli). Kui probleem püsib, võtke ühendust BOSCH-i müügijärgse teenindusega.

Kuidas reguleerida niidukõrgust?

Niidukõrgust saab käsitsi reguleerida tööriistal vahemikus 20 kuni 60 mm. Kasutage selleks ette nähtud nuppu või ratast (vt joonis 16 juhendist). Esimesel niitmisel seadke kõrgem kõrgus, seejärel langetage järk-järgult.

Mida teha, kui niiduk vibreerib ebanormaalselt?

Peatage tööriist kohe ja eemaldage akupesa. Kontrollige, kas terad on kahjustatud või on rohi kinni jäänud. Puhastage lõikepiirkond. Kui terad on kulunud, asendage kogu komplekt (terad ja kruvid). Pingutage tera kruvid.

Kui suurt pinda saab Indego niita?

Soovitatav niidupind on maksimaalselt 1000 m². Ühe akulaadimisega saab niita kuni 200 m² olenevalt tingimustest (niidukõrgus, muru tüüp, niiskus).

Kuidas niidukit puhastada?

Kasutage pehmet harja või kuiva lappi. Ärge kasutage vett, lahusteid ega abrasiivseid puhastusvahendeid. Pöörake tööriist ümber ja puhastage regulaarselt terade piirkonda kõva harja või kaabitsaga. Kandke kaitsekindaid.

Kas ma saan niidukit kasutada vihma käes?

Ei, niiduk ei ole mõeldud vihmas töötamiseks. Kaitsetase IPX1 näitab kaitset vertikaalsete veepritsmete eest, kuid vihm võib seadet kahjustada. Vältige niitmist ka märjal pinnasel.

Mida tähendab laadimisjaama vilkuv tuli?

Kui tuli vilgub roheliselt, viitab see perimeetri kaabli veale (katkestus, liiga pikk või lühike). Kontrollige kaabli pidevust ja ühendusi. Kui tuli on kustunud, on toiteallikas rikkis.

Kuidas PIN-koodi muuta?

Minge menüüs 'Turvavalikud' ja seejärel 'Muuda PIN-koodi'. Sisestage esmalt vana kood, seejärel uus. Märkige uus kood üles. Unustamise korral võtke ühendust BOSCH-i müügijärgse teenindusega seadme avamiseks.

KASUTUSJUHEND INDEGO BOSCH

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

Aiatööriistal olevate sümbolite selgitus

Üldine oht.

Veenduge, et aiatööriist ei blokeeri ega tõkesta väljapääse.

Hoiatus: Enne aiatööriista töölerakendamist lugege läbi kasutusjuhend.

Hoiatus: Enne aiatööriista seadistamist ja tõstmist lülitage aiatööriist välja.

Ettevaatust: Ärge puudutage pöörlevaid lõiketerasid. Lõiketerad on teravad. Olge ettevaatlik ja kaitske oma sõrmi ja varbaid vigastuste eest.

Enne aiatööriista puudutamist oodake, kuni tööriista kõik osad on täielikult seiskunud. Lõiketerad pöörlevad pärast aiatööriista väljalülitamist edasi ja võivad põhjustada vigastusi.

Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.

Ärge sõitke aiatööriista peal.

Turvalisuse tagamiseks on laadimisseade varustatud trafoga.

Käsitsemine

Enne mis tahes tööde teostamist aiatooõistal (nt hooldamine, tarvikute vahetamine) ja enne aiatooõista teisaldamist ja hoiulepanekut eemaldage vooluringi katkesti. ▷ Ärge lubage aiatooõistat kasutada lastel ja isikutel, kes ei ole tutvunud käesolevate kasutusjuhistega. Konkreetse riigi õigusaktid võivad ette näha vanusepiiranguid seadme kasutamiseks. ▷ Seda aiatooõistat ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatooõistaga mängimise võimalust, ei tohi jätta last aiatooõista lähedusse järelevalveta. Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest. Kui aiatooõista kasutamisel tekib mis tahes oht, vajutage kohe punasele stopp-nupule. Veenduge, et piirdetraat on paigaldatud kooskõlas kasutusjuhendiga. ▷ Kontrollige piirdetraati. See peab olema kogu pikkuses pingule tõmmatud ja vaiadega maapinna külge kinnitatud ning sellel ei tohi olla lahtisi traadiotsi. ▷ Kontrollige aiatooõista kasutamise ala korrapäraste ajavahemike tagant ning eemaldage kõik kivid, oksad, traadid ja teised esemed. ▶ Pingestatud elektrijuhtmetest ei tohi üle sõita. ▷ Kontrollige aiatooõistat korrapäraste ajavahemike tagant ja vahetage välja kulunud või kahjustada saanud lõiketerad, tera kruvid ja lõikeseadis. Kulunud terad ja tera kruvid vahetage välja ühekorraga, et tagada detailide tasakaalustatud olekut. ▷ Ärge rakendage tööle aiatooõistat, mille kaitsekatted või seadised on kahjustada saanud või puuduvad. - Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla. ▷ Ärge kunagi tõstke ega kandke töötava mootoriga aiatooõistat. - Ärge jätke töötavat aiatooõistat järelevalveta, kui läheduses viibivad koduloomad, lapsed või teised inimesed.

Lülitage aiatooõist sisse vastavalt kasutusjuhendile ja paiknege pöörlevatest osadest ohutus kauguses. ▷ Ärge kasutage aiatooõistat üheaegselt vihmutiga. Sisestage ajakava, et vältida mõlema süsteemi üheaegset töötamist. ▷ Ärge modifitseerige aiatooõistat mingil viisil. Lubamatud muudatused võivad mõjutada aiatooõista ohutut tööd ja põhjustada suuremat müra ja vibratsiooni.

Vabastage kaitselüliti:

• enne kinnikiilumiste kõrvaldamist,
• enne aiatooõista kontrollimist, puhastamist või seadistustööde tegemist,
• kui aiatooõist ebatavaliselt vibreerib (peatage aiatooõist ja vaadake see kohe üle),
• pärast võõrkehaga kokkupuutumist. Kontrollige aiatooõistat kahjustuste suhtes, vajalike parandustööde tegemiseks pöörduge Bosch hooldekeskusse.

Hooldus ja hoidmine

Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Enne aiatööriista seadistamist ja muude tööde tegemist aiatööriista kallal eemaldage vooluringi katkesti. Enne mis tahes tööde tegemist laadimisjaama või trafo kallal tõmmake võrgupistik pistikupesast välja.

Puhastage aiatööriista välispind pehme harja ja lapiga. Ärge kasutage vett ega lahusteid või poleerimisvahendeid. Eemaldage külge kleepunud rohi ja muu mustus, eriti põhjalikult puhastage ventilatsiooniavasid.

Keerake aiatööriist ümber, nii et põhi jääb üles, ja puhastage korrapäraselt terade piirkonda. Kõvasti kinni kleepunud rohu eemaldamiseks kasutage tugevat harja või kaabitsat. (vt joonist A)

Terasid võib pöörata. (vt joonist B)

Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud ja et aiatööriist on korrektselt kokku pandud. Kontrollige aiatööriista korrapäraselt, kulunud ja kahjustada saanud osad vahetage ohutuse tagamiseks kohe välja. Veenduge, et kasutate ainult Boschi originaalvaruosi. Terad ja kruvid vahetage välja komplektina.

Hoiulepanek

Enne aiatööriista hoiulepanekut eemaldage vooluringi katkesti.

Talvehoiul hoidke aiatööriista ja laadimisjaama lukustatud, kuivas ja lastele ligipääsmatus kohas.

Ärge asetage aiatööriista või laadimisjaama peale teisi esemeid.

SD-kaart

Aiatööriistal on SD-kaardi-liides, mis võimaldab Boschi hooldekeskusel diagnoosida tarkvaravigu.

Akuga seotud ohud

Akut tohib laadida vaid Boschi poolt ette nähtud laadimisjaamas. Vältige kokkupuudet aiatööriistaga, kui akust peaks eralduma vedelikku. Akuvedelikuga kokkupuute korral pöörduge arsti poole. Kui aku saab vigastada, võib akust välja voolata akuvedelikku, mille tagajärjel võivad saada märjaks akuga külgnevad detailid. Kontrollige asjaomaseid detaile ja võtke ühendust Boschi hooldekeskusega. Ärge võtke aiatööriista ja sellesse integreeritud akut lahti. Esineb lühise ja elektrilöögi oht. Kaitske aiatööriista tule eest. Esineb plahvatuse oht. Aiatööriista kahjustamise ja asjatundmatu käsitsemise korral võib akust eralduda kahjulikku auru. Tagage värske õhu juurdepääs ning kaebuse korral pöörduge arsti poole. Aur võib ärritada hingamisteid. Hoidke aiatööriista temperatuuril 5 °C kuni 45 °C. Ärge jätke aiatööriista näiteks suvel autosse.

Ohutusnõuded akulaadimisseadme ja trafo kasutamisel

Laadimiseks tohib kasutada vaid selleks ette nähtud Boschi laadimisjaama. Vastasel korral tekib plahvatuse ja põlengu oht. Kontrollige laadimisjaama, trafot, toitejuhet ja pistikut korrapäraste ajavahemike tagant. Vigastuste tuvastamise korral ärge rakendage laadimisjaama ja trafot tööle. Ärge võtke laadimisjaama ja trafot ise lahti ning laske neid parandada üksnes asjaomase kvalifikatsiooniga tehnikutel, kes kasutavad vaid Boschi originaalvaruosi. Laadimisjaama, trafo, toitejuhtme ja pistiku kahjustused suurendavad elektrilöögi ohtu. Ärge kasutage laadimisjaama ja trafot tuleohtlikul pinnal (nt paber, tekstiil) või tuleohtlikus keskkonnas. Laadimisel lähevad laadimisjaam ja trafo kuumaks, mistõttu tekib põlengu oht. Ärge jätke lapsi järelevalveta. Nii tagate, et lapsed ei hakka laadimisjaama, trafo või aiatööriistaga mängima. Lapsed ja isikud, kes ei ole füüsiliste või vaimsete võimete või puuduliku kogemuse tõttu suutelised laadimisjaama või trafot ohutult käsitsema, tohivad laadimisjaama ja trafot kasutada üksnes nende eest vastutava isiku järelevalve all või tingimusel, et nad on saanud nende eest vastutavalt isikult asjaomased juhised. Vastasel korral esineb vale käsitsemise ja vigastuste oht. Vooluallika pinge peab olema vastavuses trafo märgitud andmetega. Trafo tuleks ühendada pistikupessa, millel on maksimaalselt 30 mA takistusvooluga rikkevoolukaitselüliti (RCD). Kontrollige korrapäraste ajavahemike tagant rikkevoolukaitselüliti seisundit.

Toitejuhet tuleb korrapäraselt kontrollida kahjustuste suhtes ja seda tohib kasutada üksnes juhul, kui selle seisund on veatu. Tööohutuse tagamiseks tuleb toitejuhe vajaduse korral välja vahetada lasta tootja esindajal, Boschi elektriliste tööriistade volitatud parandustöökojas või asjaomase väljaõppega isikul. Laadimisjaama ja trafo toitejuhtmete vahetamisel veenduge, et kasutate Boschi heakskiidetud toitejuhtmeid. Ärge puudutage seadme võrgupistikut kunagi märgade kätega. Ärge sõitke toitejuhtmest üle, ärge muljuge seda ja ärge tõmmake sellest, vastasel korral võib toitejuhe kahjustada saada. Kaitske toitejuhet kuumuse, õli ja teravate servade eest.

Trafo/laadimisjaam on ohutuse tagamiseks isoleeritud ega vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V sõltuvalt mudelist). Lisateavet saate Boschi volitatud hooldekeskusest.

Kahtluse korral pöörduge elektriala asjatundja poole või lähimasse Boschi müügiesindusse.

Toitejuhet tuleb korrapäraselt kontrollida vigastuste ja kulumise suhtes ja seda tohib kasutada vaid siis, kui selle seisund on veatu.

Sümbolid

Järgmised pildisümbolid on abiks kasutusjuhendi lugemisel ja mõistmisel. Pidage palun pildisümbolid ja nende tähendus meeles. Pildisümbolite õige tõlgendamine aitab Teil aiatööriista tõhusamalt ja ohutumalt käsitseda.

Sümbol

Tähendus

Kandke kaitsekindaid

Lubatud toiming

Keelatud toiming

Seade on ette nähtud muru niitmiseks koduaias.

Tehnilised andmed

Robotniiduk		Indego
Tootenumber		3 600 HA2 ...
Löikelaius	cm	26
Löikekörgus	mm	20 – 60
Max kaldenurk	°	20
Niidetava ala pindala
- maksimaalsetl	m2	1000
- ühe akulaadimise kohta*	m2	200
Kaal	kg	11,1
Kaitseaste		IPX1
Seerianumber	vt aiatööriistaandmesilti
Aku		Li-oonid
Nimipinge	V=	32,4
Mahtuvus	Ah	3,0
Akuelementide arv		18
Keskmine tööaeg*	min	50
Aku max laadimisaeg	min	50
Piirdetraat
Piirdetraat
- paigaldatud traadi min pikkus	m	20
- paigaldatud traadi max pikkus	m	450
Laadimisjaam
Sisendpinge	V	42
Energiakulu	W	150
Laadmisvool	A	2,0
Lubatud laadimistemperatuur	°C	5 – 45
Kaal	kg	2,0
Kaitseaste		IPX1
*soltuvalt lõikekörgusest, muru kvaliteedist ja niiskusest**kaitse veepritsmete eest igast küljest
Andmed kehtivad nimipingel [U] 230 V. Teistuguste pingete ja kasutusriigis spetsifiliste mudelite puhul võivad toodud andmed varieeruda.
Põrake palun tahelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööristade kaubanduslik tãhistus võib olla erinev.

280|Eesti

Robotniiduk		Indego
Trafo
Sisendpinge (vahelduvpinge)	V	220 – 240
Kaitseaste		☐/II
Sagedus	Hz	50/60
Väljundpinge (alalispinge)	V	42
Kaitseaste		IP44**
Kaal	kg	2,0

*sõltuvalt lõikekõrgusest, muru kvaliteedist ja niiskusest **kaitse veepritsmete eest igast küljest. Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigispetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev.

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60335.

Seadme A-korrigeeritud müratase on üldjuhul: Helirõhu tase 64 dB(A); helivõimsuse tase 72 dB(A). Mõõtemääramatus K = 2,74 dB.

Vastavus normidele C

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või õigusaktidele: EN 60335 (akutööriistad) ja EN 60335 (akulaadimisseadmed) kooskõlas direktiividega 2011/65/EL, 2006/95/EÜ, 2004/108/EÜ, 2006/42/EÜ, 2000/14/EÜ. 2000/14/EÜ sätetega: Garanteeritud helivõimsuse tase 75 dB(A).

75 dB(A). Vastavuse hindamise meetod vastavalt lisale VI.

Tootekategooria: 32

Volitatud asutus:

SRL, Sudbury, England, Nr. 1088

Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval:

Paigaldusjooniste selgitus (vt lk 3-11)

Toimingu eesmärk	Joonis
Tarnekomplekt/Aiatöörija stävjavötminepakendist	1
Laadimisaama kohaleasetamine	2-3
Piirdetraadi viimine läbi pöhjaplaadi	4
Piirdetraadi esimese otsa ühendamine	5
Laadimisaama kinnitamine maapinna külge	6
Piirdetraadi mahapanek	7
Piirdetraadi teise otsa ühendamine	8
Kaitsekatte asetamine laadimisaamale	9
Trafo ühendamine vooluvörguga	10
Laadimisaam signaliserib vörgupinget SEES	11
Vooluringi katkesti paigaldamine	12
Aiatöörija stätamine laadimisaama	13
„Tervitus“-teksti kuva, vt teksti kasutusjuhendis	14
Aiatöörija stöstmine ja teisaldamine	15
Löigkeitreguleerimine	16
Puhastamine	A
Hooldamine	B

Eemaldage niidetavalt alalt kivid, oksad, pingestatud elektrijuhtmed ja teised esemed.

Veenduge, et niidetav ala on ühtlane ja sellel ei leidu aiandustööd takistavaid objekte (nt kraavid, süvendid ja üle 20° kaldenurgaga kallakud).

Nitke muru tavalise muruniidukiga maksimaalselt 40 mm kõrguseks ja piirdetraadi kohal olev ala maksimaalselt 20 mm kõrguseks.

Paigaldamine

Video Indego installimise kohta leiate veebisaidilt www.bosch-indego.com või järgmist ruutkoodi kasutades.

Valige laadimisjaama jaoks sobiv asend; see peab olema tasane ja kaitstud otsese päikesekiirguse eest.

Veenduge, et laadimisjaam paikneb niidetava ala kõrval ning laadimisjaama ees ja taga on 2 m pikkune vaba koridor.

Niidetava murupinna poolt vaadates peavad laadimiskontaktid olema suunatud vasakule (vt joonis 2).

Märkus: Kui laadimisjaam on sellises asendis, et laadimiskontaktid on suunatud niidetava ala poole või paremale, ei lahku Indego laadimisjaamast.

Tõmmake piirdetraat läbi põhjaplaadi eesmise ava, seejärel ajage see läbi kaablikanali ja tagumise ava. Kinnitage piirdetraat nii, et see jääb avaga ühele joonele. Eemaldage ettevaatlikult isolatsioon ja ühendage piirdetraat parempoolse ühendusklemmiga (Punane). (vt jooniseid 4–5)

Kinnitage laadimisjaam 4 tarnekomplekti kuuluva vaiaga maapinna külge. (vt joonist 6)

Pange piirdetraat vastupäeva maha nii, et see jääb tihedalt vastu maad. Veenduge, et piirdetraat jääb muruservadest, astmetest, seintest, tiikidest ja muudest sarnastest objektidest ettenähtud kaugusele. Kasutage vahekauguse šablooni. (vt joonist 7)

Niidetaval murupinnal olevate puude, tiikide, lillepeenarde jmt ümber tuleb piirdetraat asetada päripäeva. Nendele aladele suunduvad kaablid ja neilt aladelt tulevad kaablid peaksid kokku puutuma, kuid ei tohi üksteisega ristuda. (vt joonist 7)

Kinnitage piirdetraat esimese vaiaga laadimisjaama kõrvale, tõmmake piirdetraat pingule ja kinnitage järgmiste vaiadega umbes iga 50 cm tagant. (vt joonist 7)

Tehke niidetavale alale ring peale ja ühendage piirdetraat laadimisjaama tagaküljega nii, et see on ava ja vaiaga ühel joonel. Kinnitage piirdetraadi teine ots samuti vaiaga. Veenduge, et ava, traadi mõlemad otsad ja vai on ühel joonel. Lõigake piirdetraat sobivasse pikkusesse, eemaldage ettevaatlikult isolatsioon ja ühendage piirdetraat vasakpoolse ühendusklemmiga (Must). (vt joonist 8)

Asetage laadimisjaama peale kaitsekate. (vt joonist 9)

Märkus: Pikendustraati võib pikendada maksimaalselt kuni 450 m pikkuseks.

Märkus: Kui soovite muru ohustada või rehitseda, olge piirdetraadist piisaval kaugusel.

Trafo paigaldage kuiva ja jahedasse kohta. Ühendage see laadimisjaama ja siseruumis paikneva võrgupistikupesaga. (vt joonist 10)

Kontrollige laadimisjaama indikaatortuld (vt joonist 11):

• Indikaator põleb pideva rohelise tulega, kui trafo väljundpinge on olemas ja piirdetraat ei ole katkenud.
• Indikaator vilgub rohelise tulega, kui piirdetraat on katkenud, kui piirdetraat on liiga pikk või liiga lühike.
• Indikaatortuli ei põle, kui trafo väljundpinge puudub.

Esimene programmeerimine

Ühendage vooluringi katkesti niidukiga ja asetage niiduk laadimisjaama. (vt jooniseid 12-14)

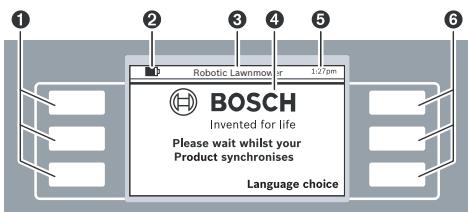

Ekraanile ilmub „Tervitus“-tekst järgmiste sümbolitega:

Sümbol Tähendus

0

Vasakpoolsed mitmikvaliku nupud

2

Aku laetuse aste

4

Menüü/alammenüü nimetus

5

Kellaaja näit

6

Parempoolsed mitmikvaliku nupud

Nuppudel on mitu funktsiooni. Asjaomane funktsioon sõltub avatud menüüst ja selle selgitust kuvatakse ekraanil.

Nuppudega (kursoritega) noolesümbolite ▲ või ▼ kõrval saab liikuda menüü valikutes üles või alla. Nuppudega (kursoritega) noolesümbolite ▲ või △ kõrval saab liikuda menüü valikutes paremale või vasakule.

Ekraanile ilmub järgmine tekst kohe, kui valik on tehtud ja kinnitatud.

Paigaldamine

Kõigepealt vajutage „Language choice“ (keele valik) kõrval olevale nupule. Ekraanile ilmub tekst „Vali keel“ järgmise sisuga.

Vali keel English Deutsch Dansk Svenska Norsk Suomi	▲
	▼
	Salvesta

Valige keel ja kinnitamiseks vajutage „Salvesta“.

PIN-kood Märake kindlaks PIN-kood

Jätka

Vajutage „Jätka“, et sisestada oma isiklik PIN-kood.

282 | Eesti

Paremale/vasakule-kursoriga valige sisestuspositsioon, üles/alla-kursoriga valige numbrid ja kinnitamiseks vajutage „Salvesta“ või „Tagasi“, et pöörduda tagasi endise „PIN-koodi“ juurde.

Märkus: Hoidke PIN-koodi kaitstuna kõrvaliste isikute eest. Kui olete oma isikliku PIN-koodi kaotanud, peate Indego koos laadimisjaamaga toimetama Boschi hooldekeskusesse, kus see avatakse. Võtke ühendust oma edasimüüja või Boschi klienditeenindusega (vt. „Klienditeenindus ja müügijärgne nõustamine“).

Seadke kellaaeg „hh:mm“, kuupäev „pp/kk“ ja kellaaja vorming „Vorming: 12 h“. Selleks valige paremale/vasakule-kursoriga välja sisestuspositsioon, reguleerige üles/alla-kursoriga välja numbrid ja kinnitamiseks vajutage „Salvesta“ või „Tagasi“, et pöörduda tagasi endise „PIN-koodi“ juurde.

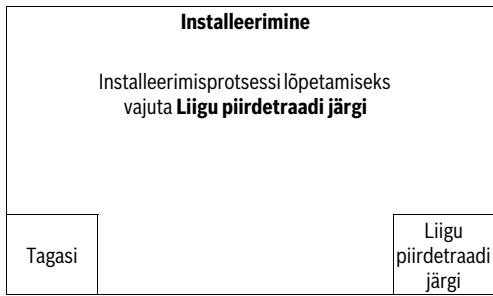

Vajutage „Liigu piirdetraadi järgi“, et niidetava ala mõõdistamist lõpetada. (Valige „Tagasi“, et pöörduda tagasi teksti „Kuupäev ja kellaaeg“ juurde.)

Installimine

Astu tagasi

Indego käivitub peatselt ja liigub piirdetraadi järgi.

Järgmine ekraanitekst näitab esimese ringi tegemist piki piirdetraati:

Niiduki olek

Aeda kaardistatakse ...

Tagasi

Terad ei pöörle, kui niiduk teeb esimest ringi piki piirdetraati.

Kaardistamine lõpetatud

Kas see on baasaama tagakülg või takistus? Kui tegemist on takistusega, siis eemaldage see. Indego jätkab kaardistamist

Takistus

Baasjaam

Mõõdistamine on lõppenud, kui niiduk on jõudnud laadimisjaama tagumise külje juurde.

Vajutage „Takistus“, kui aiatööriist ei ole jõudnud laadimisjaama tagumise külje juurde. Installimise lõpetamiseks toimige ekraanile ilmuva info kohaselt.

Vajutage „Baasjaam“, kui aiatööriist on jõudnud laadimisjaama tagumise külje juurde.

Kaardistamine lõpetatud

Kaardistamine lõpetatud. Niiduk sõidab tagasi baasjaama. Palun oota.

Tagasi

Eesti 283

Robotniiduk

BOSCH

Invented for life

Niitmine

Menüü

Pärast installimise edukat lõpuleviimist võite vajutada "Niitmine", et niitmist kohe käivitada, või valida „Menüü > Vali ajakava", et koostada ajakava.

Lisateavet niiduki tegutsemise kohta niitmise ajal leiate logist „Niitmine".

Kasutajaseaded

Koostage ajakavad ja seadistage niiduk vastavalt oma vajadustele. Kõik menüüpunktid on loetletud jaotises „Programmitabelid“.

Toodud on üksikasjalikud juhised „Ajakava“ koostamise kohta. Ülejäänud menüüpunktid on intuitiivsed.

Ajakava

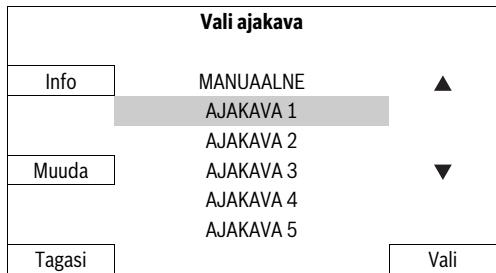

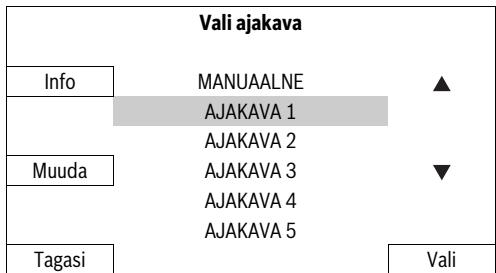

Valides „Menüü > Vali ajakava“, saate avada 5 ajakava.

"MANUAALNE" tuleks kasutada siis, kui soovite, et niiduk töötab üksnes käesoleval ajal.

Iga üksikut AJAKAVA režiimi saate seadistada vastavalt oma vajadustele.

Näide:

Valige „AJAKAVA“ üles/alla-kursoriga, nt „AJAKAVA 1“ ja vajutage „Muuda“.

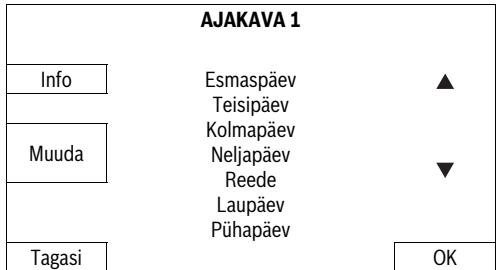

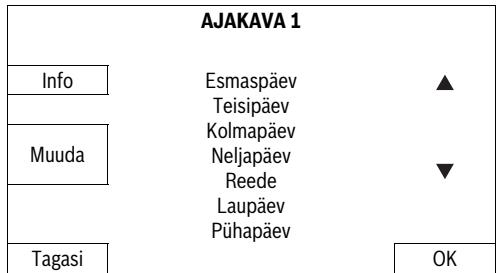

Üles/alla-kursoriga valige soovitud niitmispäev, nt „Esmaspäev“ ja vajutage „Muuda“.

AJAKAVA 1 - Esmaspäev

Ajaraam 1:

Start

Sisse

Lõpp

12:00

Ajaraam 2:

Välja

Start

Lõpp

Tühista

Salvesta

Reguleerige välja ajaraam automaatse niitmise alustamise

"Start" ja lõpetamise, "Lõpp" jaoks. Kui näiteks lõuna ajal on ette nähtud puhkeaeg, peate looma kaks ajaraami. Iga päeva kohta saate sisse ja välja lülitada nii ühe ajaraami kui ka mõlemad ajaraamid.

Niiduk töötab ajaraami piires seni, kuni aku tühjeneb. Kui muru saab niidetud enne ajaraamis seatud aja möödumist, pöördub aiatööriist tagasi laadimisjaama.

Valige paremale/vasakule-kursoriga ajaraam 1 ja üles/alla-kursoriga „Sisse" või „Välja". Valige paremale/vasakule-kursoriga „Start" ja reguleerige üles/alla-kursoriga välja alustamisaeg. Valige „Lõpp" ja reguleerige samal viisil välja lõpetamisaeg. Vajaduse korral seadke alustamisaeg ja lõpetamisaeg ka ajaraamis 2. Vajutage „Salvesta", et sisestust kinnitada.

Kui soovite, et niiduk mõnel päeval, nt esmaspäeval ei töötaks, kinnitage üles/alla-kursoriga mõlema ajaraami puhul valik „Välja".

Ekraanile ilmuvad programmeeritud ajaraamid ülevaatlikul kujul.

Reguleerige välja kõik vajalikud niitmispäevad ja oma „AJAKAVA 1" kinnitamiseks vajutage „OK".

Linnuke /ilmub salvestatud ajakava kõrvale.

Muru hooajalisi kasvutingimusi arvestades reguleerige kevadel, suvel ja sügisel välja erinevad ajakavad. Jälgige muru kasvamist ja vajaduse korral muutke oma ajakava.

Indego lõiketerasüsteem on välja töötatud madala muru (3–5 mm) niitmiseks. Mahaniidetud rohi võib väetamise eesmärgil multšina maapinnale jääda.

Niitmine

Ärge lubage lastel robotniiduki peal sõita. Vajutage manuaalsele stopp-nupule, enne kui niiduki kandekäepidemest üles tõstate.

Koostage sagedaste kordustega ajakava. Nii tagate head niitmistulemused ja aku pikema tööea ning hoiate ära rohu ladestumise murupinnale.

Kui niitmine on alanud:

• töötab niiduk režiimil „MANUAALNE“ seni, kuni muru on niidetud, kuni vajutatakse stopp-nupule või kuni aku tühjeneb.
• töötab niiduk programmeeritaval režiimil „Ajakava“ ühe ajaraami piires katkestusteta. Niiduk katkestab niitmise vaid laadimiseks. Selleks et niitmist enne ajaraamis kuvatava aja lõppemist katkestada, vajutage manuaalsele stopp-nupule. Kui muru saab niidetud enne ajaraamis kuvatava aja möödumist, läheb niiduk tagasi laadimisjaama.

• Tõstesensor aktiveerub ja lülitab välja ajami ja lõiketerad, kui niidukit tõstetakse.
• Asendisensor tuvastab, et niiduk on keeratud tagurpidi, ja lülitab välja ajami ja lõiketerad.
• Blokeerimissensor annab niitmisel takistusega kokku puutudes niidukile käsu muuta suunda.
• Kaldesensor aktiveerub, kui niiduk on 45° kaldenurgaga kallakul.

Kui üks sensoritest, nt tõstesensor aktiveerub, ilmub ekraanile teade: „Niidukit tõsteti. Jätkamiseks sisestage PIN-kood.“ Ekraan läheb puhkeolekusse, kui sisestamist ei toimu 3 minuti jooksul. Selleks et ekraani uuesti aktiveerida, vajutage mis tahes nupule.

Kui niiduk on puhkeseisundis, vajutage mis tahes nupule, et avada PIN-koodi sisestamise aken ja sisestada PIN-kood.

Aku laadimine

Aku on varustatud temperatuurikontrolliga, mis lubab akut laadida vaid temperatuuril 5 °C kuni 45 °C.

Liitium-ioonaku tarnitakse osaliselt laetuna. Aku maksimaalse mahtuvuse tagamiseks tuleb aiatööriist enne esmakordset kasutamist laadimisjaamas täielikult täis laadida.

Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.

Tühja või tühjeneva aku korral lülitab kaitselüliti aiatööriista välja: lõiketerad ei liigu enam.

Programmitabel

Järgmised tabelid selgitavad erinevaid menüüpunkte.

Seaded			Selgitus
Niitmisseaded	Serva niitmine	Mitte kunagi	Niiduk ei niida muru servi mitte kunagi.
		Igal 4. korral	Niiduk niidab muru servi igal 4. niitmiskorral.
		Igal 2. korral	Niiduk niidab muru servi igal 2. niitmiskorral.
	Niitm. radade kattuvus		Niitmiskoridoride vahelise kauguse seadmine
	Signaali ID		Mõnele muule sageduskanalile lūlitumine signaali Höire korral.
	Kustuta kaardid		Niiduk kaardistab niidetava ala uesti. Märkus: Seade ei tohiks seista laadmisjaamas.

Seaded			Selgitus
Turvaseaded	Muuda PIN-koodi		Et seadet pärast automaatset lukustumist ja turvavälulütust uuesti käivitada, on vaja sisestada PIN-kood.PIN-koodi muutmiseks tuleb kõigepealt sisestada kehtiv PIN-kood.
	Autom. lukustus	Sisse	Nupud lukustuvad automaatsett, kui 3 minuti jooksul ei ole vajutatud ühelegi nupule.Seda seadistust soovitame kasutada turvakaalutustel ja varguste vältimiseks.
		Välja	Nupud on sisestamiseks kogu aeg avatud.
Vali keel			Ekraaniteksti keele muutmine.
Süsteemiseaded	Sea helisignaal		Helisignaali tugevuse muutmine.
	Sea ekraan	Ekraani eredus	Ekraani reguleerimine heledamaks või tumedamaks.
	Info		Teave tarkvaraversiooni, serianumbri ja viimase hoolduse kohta.
	Tehase seaded		Aiatöörlista lähtestamine tehaseseadetele kustutab kõik kasutajaseaded.Tehaseseadetele lähtestamine muudab vajalikuks uue installeerimise.
Sea kellaag ja kuupäev			Kellaaja ja kuupäeva sisestamine.

Vali ajakava			Selgitus
MANUAALNE	Info		Abistav teave MANUAALSE režiimi kasutamiseks.
	Vali		See funktsion valige juhul, kui Te ei soovi kasutada ühtegi ajakava.
AJAKAVA 1 - 5	Muuda	Esmaspäeval niita	Niitmispäevade ja ajaraamide seadmisega saabprogrammeerida kuni 5 automaatset ajakava.
		Teisipäeval niita
		Kolmapäeval niita
		Neljapäeval niita
		Reedel niita
		Laupäeval niita
		Pühapäeval niita
	Vali		Aktiveerib ühe ajakava 5 seatud ajakavast.

Ajakava info	Selgitus
Ajakava info	Programmeeritud niitmispäevade ülevaade.
	Tagasi	Tagasi peamenüsse.
	Vali ajakava	Alammenüü „Vali ajakava“ avamine.

Lukusta klahvid	Selgitus
Lukusta klahvid	Nupud on olenemata automaatsest lukustamisest kohe lukustatud.
Vabasta nupud	Nuppude vabastamiseks tuleb sisestada PIN-kood.

Vea otsing

Tunnused	Vöimalik pöhjus	Körvaldamine
Aiatöörist ei tõöta	Vöimalik on ummistus	Kontrollige aiatöörista alumist külge ja vajaduse korral puhistage see (kandke alati aiakindaid)
	Aku ei ole tãis laetud	Asetage aiatöörist laadimiseks laadimisjaama
	Muru on liiga kõnge	Reguleerige välja suurem lõikekõrgus
	Aku on liiga külm/lliiga kuum	Soojendage akut/laske akul jahtuda
	Kaitselūliti ei ole öigesti paigaldatud	Paigaldage öigesti
Mootor käivitub ja seejärel seiskub	Aku ei ole tãis laetud	Asetage aiatöörist laadimiseks laadimisjaama
	Kaitselūliti ei ole öigesti paigaldatud	Paigaldage öigesti
	Aku on liiga külm/lliiga kuum	Soojendage akut/laske akul jahtuda Reguleerige välja suurem lõikekõrgus
Seade tõotab katkendlikult	Vöimalik on viga siseühendustes	Pöörduge Boschi elektriliste tõiriistade volitatud remonditöökotta
Niitmistulemus on ebaühtlane	Lõikekõrgus on liiga madal	Reguleerige välja suurem lõikekõrgus
	Lõiketera on nuri	Lõiketerade vahetus
	Vöimalik on ummistus	Kontrollige aiatöörista alumist külge ja vajaduse korral puhistage see (kandke alati aiakindaid)
Muru on kohati niitmata	Ajaraam on muru suurust arvestades liiga väike	Suurrendage ajaraami
	Aku tõöæg	Pöörduge Boschi elektriliste tõiriistade volitatud remonditöökotta
	Piirdetraadiga ümbrisetud takistuste vaheline kaugus on väiksem kui 1 m	Suurrendage piirdetraatide vahelist kaugust Märkus: Kui takistus on kõrgem kui 6 cm, ei ole seda vaja traadiga ümbritseda
	Ebatasane pind	Niitmisseadete menuüssuurrendage/vähendage niitmiskoridori kattumist
Tugev vibratsion/mära	Lõiketera mutter/kruvi on lõtv	Pingutage lõiketera nutrit/kruvi
	Lõiketera on vigastatud	Lõiketerade vahetus
Laadimine ei önnestu	Laadimiskontaktid on korrodeerunud	Puhastage laadimiskontakte
	Vöimalik on viga siseühendustes	Pöörduge Boschi elektriliste tõiriistade volitatud remonditöökotta
Aiatöörist ei saa sõita laadimisaama	Piirdetraat ei ole öigesti paigaldatud	Kontrollige piirdetraati ja paigaldage see öigesse asendisse
Laadimisaama indikaatortuli ei põle	Trafo pistik ei ole (korrektsett) ühendatud pistikupessa	Uhendage pistik (korrektsett) pistikupessa
	Pistikupesa või toitejuhe võivad olla defektsed	Vörgupinget laske kontrollida kvalifitseritud elektrikul
	Trafo või laadimisaam on defektsed	Laske võrguadapterit või laadimisaama kontrollida Boschi hooldekeskuses

Klienditeenindus ja müügijärgne nõustamine

Remondi esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Lisaks on vaja teatavaks teha aiatööriista tarkvaraversioon (vt „Menüü > Seaded > Süsteemiseaded > Info").

Eesti Vabariik

Mercantile Group AS

Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maantevedu.

Kolmandate isikute teostatava veo korral (nt ohtlike ainete vedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab pakendi ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Kasutuskõlbmatuks muutunud seadmete käitlus

Ärge käidelge aiatööriistu, akulaadijaid ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud aiatööriistad

ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Integreeritud akusid tohib maha võtta ainult käitlemiseks. Korpuse katte avamine võib elektrilist tööriista pöördumatult vigastada. Integreeritud akusid tohib käitlemiseks eemaldada ainult volitatud hoolduskeskuses.

Akud/patareid:

Li-Ion: Järgige juhiseid, mis on toodud punktis „Transport".

Tootja jätab endale õiguse muudatuste tegemiseks.

Drošības noteikumi

Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar dārza instrumenta vadības elementiem un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.

Uz dārza instrumenta korpusa attēloto simbolu skaidrojums
