BRUKSANVISNING INDEGO BOSCH
Vedlikehold og oppbevaring
Tilbehør/reservedeler
Beregnet bruk
Hageverktøyet er beregnet for gressklipping i private hager.
Tekniske data
Første programmering
Indego starter om kort tid og følger tråden.
Still inn alle ekstra nødvendige sladager og bekreft din personlige "TIDSPLAN 1" med "OK".
skal utføres av en ansvarlig person som kan undervise i hageverktøyets bruk.
Trykk "Fortsett" for inntasting av din personlige PIN-kode.
PIN-kode
Skriv inn ny PIN-kode:
Tilbake
Legg til
OBS! Les nøye gjennom nedenstående instrukser. Gjør deg kjent med betjeningselementene og den korrekte bruken av hageredskapet. Ta godt vare på driftsinstruksen til senere bruk.
Forklaring av symbolene på hageredskapet
Generell fareinformasjon.
Pass på at hageredskapet ikke blokkerer eller stenger utganger.
Advarsel: Les driftsinstruksen før du tar hageredskapet i bruk.
Advarsel: Trykk på av-knappen før du utfører arbeider på hageredskapet eller løfter det.
Forsiktig: Ikke berør de roterende knivene. Knivene er skarpe. Pass på at du ikke kutter av tær og fingre.
Ikke berør noen av delene på hageredskapet før de er helt stanset. Knivene fortsetter å rotere etter at hageredskapet er slått av og kan forårsake skader.
Kjør ikke på hageredskapet.
Ladeapparatet er utstyrt med en sikkerhetstransformator.
Betjening
Før alle arbeider på hageredskapet utføres (f. eks. vedlikehold, verktøyskifte, etc.) må skillebrytere fjernes, det samme gjelder for transport og lagring. Du må aldri tillate barn eller personer som ikke er kjent med disse instruksene å bruke hageredskapet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Dette hageredskapet er ikke beregnet til å brukes av personer (inklusive barn) med innskrenkede fysiske, sensoriske eller intellektuelle evner eller manglende erfaring og/eller manglende kunnskaper, hvis de ikke er under oppsyn eller får instrukser om bruken av en person som er ansvarlig for deres sikkerhet.
Barn må være under oppsyn for å forhindre at de leker med hageredskapet. Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom. Trykk straks på den røde stopp-tasten når det oppstår fare når hageredskapet brukes. Sørg for at grensewiren er korrekt installert iht. driftsinstruksen. ▸ Kontroller grensewiren. Den må være strammet over hele lengden og være festet med pluggene på bakken uten løse wireløkker. ▸ Med jevne mellomrom må du kontrollere området der hageredskapet brukes og fjerne alle stein, stokker, wirer og andre fremmede gjenstander. Du må ikke kjøre over strømtilførselsledninger som står under spenning. ▸ Kontroller hageredskapet med jevne mellomrom for å være sikker på at kniven, knivskruene og skjæreinretningen ikke er slitte eller skadet. Skift ut slitte kniver og knivskruer som hele sett, slik at det ikke oppstår ubalanser. Du må aldri bruke hageredskapet med skadede vernedeksler eller uten sikkerhetsinnretninger. Sørg for at hender og føtter ikke kommer i nærheten av eller under roterende deler. Du må aldri løfte eller bære hageredskapet mens motoren går. La aldri hageredskapet arbeide uten oppsyn hvis husdyr, barn eller andre personer befinner seg i nærheten. ▸ Slå på hageredskapet iht. driftsinstruksen og stå i en sikker avstand fra roterende deler. ▸ Ikke bruk hageredskapet samtidig med vanningsanlegg. Oppgi en tidsplan, slik at de to systemene ikke er i gang på samme tid. ▸ Ikke utfør endringer på hageredskapet. Ikke tillatte endringer kan innskrenke sikkerheten til hageredskapet og føre til mer støv og vibrasjoner.
- for blokkeringer fjernes,
- når du sjekker, rengjør eller arbeider på hageredskapet,
- hvis hageredskapet vibrerer på en uvanlig måte (stans hageredskapet og kontroller det straks), - etter en kollisjon med en fremmed gjenstand. Sjekk om hageredskapet er skadet og ta kontakt med Bosch kundeservice mht. nødvendige reparasjoner.
Vedlikehold og lagring
▸ Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene. Fjern skillenøkkelen før alle arbeider på hageredskapet utføres. ▸ Trekk støpselet ut av stikkontakten før du utfører arbeid på ladestasjonen eller på strømtilførselsapparatet.
Rengjør de ytre delene på hageredskapet grundig med en myk børste og en klut. Ikke bruk vann og løse- eller polermidler. Fjern gress og avleiringer, spesielt fra ventilasjonsspaltene.
Drei hageredskapet med undersiden opp og rengjør knivområdet med jevne mellomrom. Bruk en fast børste eller en skrape for å fjerne fastsittende gressrester. (se bilde A)
Knivene kan snus. (se bilde B)
Sørg for at alle muttere, bolter og skruer sitter godt fast, slik at hageredskapet befinner seg i en sikker arbeidstilstand. Kontroller hageredskapet med jevne mellomrom og skift ut slitte og skadede deler for din egen sikkerhets skyld. Pass på at du kun bruker originale Bosch reservedeler. Ved behov må du skifte ut kniver og skruer i hele sett.
Lagring
Før hageredskapet lagres, må du fjerne skillebryteren. Hageredskapet og ladestasjonen må lagres på et sikkert og tørt sted om vinteren, og utilgjengelig for barn.
Du må ikke plassere andre gjenstander på hageredskapet eller ladestasjonen.
SD-kort
Hageredskapet har et SD-kort-grensesnitt, som gir Bosch kundeservice muligheten til å utføre programvare-diagnoser.
Farer pga. batteriet
Batteriet må kun lades opp i den Bosch godkjente ladestasjonen. Unngå kontakt med hageredskapet hvis det i et uvanlig tilfelle kommer væske ut av batteriet. Oppsøk lege hvis du kommer i berøring med denne væsken. Hvis batteriet skades, kan det lekke ut væske som fukter deler i nærheten. Kontroller disse delene og ta kontakt med Bosch kundeservice. Du må ikke åpne hageredskapet eller batteriet. Det er fare for kortslutning og elektriske støt. Beskytt hageredskapet mot ild. Det er fare for eksplosjoner. Ved skader eller usakkyndig bruk av hageredskapet kan det komme damper ut av batteriet. Tilfør frisk luft og oppsøk lege hvis det oppstår plager. Dampene kan irritere åndedrettsveiene. Hageredskapet må kun lagres i et temperaturområde på 5 °C til 45 °C. Ikke la hageredskapet f.eks. ligge i bilen om sommeren.
Oppladingen må kun utføres i en original Bosch ladestasjon. Ellers er det fare for eksplosjoner og brann. Kontroller ladestasjonen, strømtilførselapparatet, ledningen og støpselet med jevne mellomrom. Ikke bruk ladestasjonen eller strømtilførselapparatet hvis du registrerer skader. Du må ikke åpne ladestasjonen eller strømtilførselapparatet på egen hånd og la dem
kun repareres av kvalifisert fagpersonale og med originale reservedeler. Skader på ladestasjon, strømtilførselapparat, ledning eller støpsel øker risikoen for elektriske støt.
Bruk ikke ladestasjonen og strømtilførselsapparatet på lett brennbare undergrunner (f.eks. papir, tekstil etc.) eller i brennbare omgivelser. På grunn av varmen som oppstår i ladestasjonen og strømtilførselsapparatet under oppladingen, er det fare for brann. Hold øye med barn. Slik unngår du at barn leker med ladestasjonen, strømtilførselsapparatet eller hageredskapet. Barn og andre personer som på grunn av sine fysiske, sensoriske eller åndelige evner eller sin manglende erfaring eller kunnskap ikke er i stand til å bruke ladestasjonen eller strømtilførselsapparatet på en sikker måte, må ikke bruke ladestasjonen og strømtilførselsapparatet uten oppsyn eller anvisning av en ansvarlig person. Ellers er det fare for feilbruk og skader. Spenningen til strømkilden må stemme overens med informasjonen på strømtilførselsapparatet. Strømtilførselsapparatet bør helst kobles til en stikkontakt som er sikret med en jordfeilbryter (RCD) med en jordfeilstrøm på maksimalt 30 mA. Sjekk funksjonen til jordfeilbryteren (RCD) med jevne mellomrom. Tilkoplingsledningen må kontrolleres mht. skader med jevne mellomrom og må kun brukes i en feilfri tilstand. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av produsenten, autoriserte serviceverksteder eller en annen kvalifisert person, slik at det ikke oppstår fare for sikkerheten.
Ved utskifting av ledningen til ladestasjon og strømtilkoplingsapparat må du passe på at den er godkjent av Bosch. Ta aldri i støpselet med våte hender. Tilkoplingsledningen må ikke over, klemmes eller trekkes i, ellers kan den skades. Beskytt ledningen mot varme, olje og skarpe kanter.
Strømtilførselsapparatet/ladestasjonen er beskyttelsesisolert og trenger ingen jording. Driftsspenningen er på 230 V AC, 50 Hz (for nærmere informasjon, kontakt et autorisert Bosch serviceverksted).
I tvilstilfeller må du spørre en utdannet elektriker eller nærmeste Bosch serviceverksted.
Tilkoplingsledningen må sjekkes mht. synlige skader og elding med jevne mellomrom og må kun brukes i en feilfri tilstand.
Symboler
Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke hageredskapet på en bedre og sikrere måte.
Symbol
Betydning
Bruk vernehansker
Tillatt aksjon
Dette er forbudt
Tilbehør/reservedeler
Hageredskapet er beregnet til å klippe gressplener på private områder.
Tekniske data
| Automatisk gressklipper | Indego |
| Produktnummer | | 3 600 HA2 ... |
| Skjærebredde | cm | 26 |
| Klippehøyde | mm | 20 – 60 |
| Skråningsvinkel (maks.) | ° | 20 |
| Størelse på arbeidsflaten | | |
| - maksimal | m2 | 1000 |
| - pr. batteri-opplading opp til* | m2 | 200 |
| Vekt | kg | 11,1 |
| Beskyttesestype | | IPX1 |
| Serienummer | se typeskiltet på hagedskapet |
| Opladbart batteri | | Li-ioner |
| Nominell speffen | V= | 32,4 |
| Kapasitet | Ah | 3,0 |
| Antall battericeller | | 18 |
| Driftstid, gjennomsnittelig opp til* | min | 50 |
| Batteri-ladetid (maks.) | min | 50 |
| *avhengig av klippehøyde, gresstilstand og fuktighet |
| **beskyttet mot sprutvann fra alle sider |
| Informatjonene gjelder for nominell speffen [U] på 230 V. Ved avvi-kende speffen og på visse nasjonale modeller kanppe informa-jone varie noe. |
| Legg merke tilproduktnummeret på typeskiltet til hageredskapet ditt. |
| Handelsbetegnelsene for de enkelte hageredskapene kan variere. |
114 | Norsk
| Automatisk gressklipper | Indego |
| Grensewire | | |
| Grensewire | | |
| - installment lenghte, min. | m | 20 |
| - installment lenghte, maks. | m | 450 |
| Ladestasjon | | |
| Inngangsspenning | V | 42 |
| Energiforbruk | W | 150 |
| Ladestrøm | A | 2,0 |
| Godkjent ladetemperaturområde | °C | 5 - 45 |
| Vekt | kg | 2,0 |
| Beskyttelsestype | | IPX1 |
| Strømtilførssapparat | | |
| Inngangsspenning (vekselspenning) | V | 220 - 240 |
| Beskyttelsesklasse | | ☐/II |
| Frekvens | Hz | 50/60 |
| Utgangsspenning (likespenning) | V | 42 |
| Beskyttelsestype | | IP44** |
| Vekt | kg | 2,0 |
| *avhengig av klippehøyde, gresstilstand og fuktighet **beskyttet mot sprutvann fra alle sider Informasjonene gjelder for nominell penning [U] på 230 V. Ved avvi-kende penning og på visse nasionale modeller kan disse informasjo-nene variere noe. Legg merke tilproduknummeret på typeskitet til hageredskapet ditt. Handelsbeteŋnelsene for de enkelte hageredskapene kan variere. |
Måleverdier for lyden funnet i henhold til EN 60335.
Maskinens A-bedømte typiske støynivå er: Lydtrykknivå
64 dB(A); lydeffektnivå 72 dB(A). Usikkerhet K = 2,74 dB.
Samsvarserklæring C
Vi erklærer som eneansvarlig at produktene som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 60335 (batteri-verktøy) og EN 60335 (batteri-ladeapparat) i henhold til bestemmelsene i direktivene 2011/65/EU, 2006/95/EF,
Forklaring av bildene for installasjonen (se sidene 3-11)
| Mål for aktiviteten | Bilde |
| Leveringsomfang/utpakking av hageredskapet | 1 |
| Posisjonering av ladestasjonen | 2 – 3 |
| Føre grensewiren gjennom bunnplaten | 4 |
| Tilkoping av den对不起 enden på grensewiren | 5 |
| Festing av ladestasjonen på bunnen | 6 |
| Legging av grensewire | 7 |
| Tilkoping av den andere enden på grensewiren | 8 |
| Montering av vernedekselet på ladestasjonen | 9 |
| Tilkoping av strømtilfsapparatet | 10 |
| Ladestasjonen signaliserer strømpenning PÅ | 11 |
| Montering av en skillebryter | 12 |
| Sette hageredskapet til opplading i ladestasjonen | 13 |
| «Velkommen»-skjerm, se teksten i driftsinstruk-
sen | 14 |
| Oppløfting og bæring av hageredskapet | 15 |
| Innstilling av klippehøyden | 16 |
| Rengjøring | A |
| Vedlikehold | B |
Forberedelse av gressplenen
Fjern stein, løse trebiter, tråd, en strømtilførselssledning som står under spenning, og andre fremmede gjenstander fra flaten som skal klippes.
Pass på at flaten som skal klippes er plan og ikke byr på tydelige hindringer for hageredskapet som hull, spor eller bratte skråninger på mer enn 20°
Klipp hovedgressflaten med en vanlig gressklipper ned til en høyde på maksimalt 40mm og området rundt grensewiren ned til en høyde på maksimalt 20mm.
Norsk | 115
Installasjon
Velg posisjon for ladestasjonen; horisontalt og ikke utsatt for direkte sol.
Sikre at ladestasjonen står på flat mark som skal klippes, med et 2 m langt rett spor foran og bak. Det er viktig at ladekontaktene peker mot venstre, sett ut fra gressflaten som skal klippes (se fig 2).
Henvisning: Hvis ladestasjonen står slik at ladekontaktene peker mot gressflaten som skal klippes eller mot høyre, vil Indego ikke forlate ladestasjonen.
Trekk grenseledningen gjennom det fremre hullet i grunnplaten, før den rett gjennom kabelkanalen og bakre hull. Fest grenseledningen på linje med et hull i en plugg. Fjern isolasjonen forsiktig og koble grenseledningen til høyre koplingsklemme (Rød). (se bildene 4-5)
Fest ladestasjonen med de 4 medfølgende pluggene på bakken. (se bilde 6)
Legg grenseledningen mot urviseren og tett mot bakken. Ta hensyn til minimumsavstanden som skal overholdes fra plenkanten, trappetrinn, vegger, dammer etc. Bruk avstandsmål. (se bilde 7)
Rundt trær, dammer, blomsterbed etc. innenfor gressflaten må grenseledningen legges med urviseren. Ledningene til og fra disse sonene skal berøre hverandre, men må ikke ligge over kors. (se bilde 7)
Fest grenseledningen med første plugg ved siden av ladestasjonen, stram den og sett ytterligere plugger i en avstand på ca. 50 cm. (se bilde 7)
Kompletter runden og før grenseledningen slik mot baksiden på ladestasjonen at denne delen befinner seg på linje med hullet og pluggen. Fest også den andre enden på grenseledningen med pluggen. Forviss deg om at hullet, de to wireendene og pluggen danner en linje. Kapp grenseledningen, fjern isolasjonen forsiktig og koble grenseledningen til venstre koplingsklemme (Svart). (se bilde 8)
Sett vernedekslet på ladestasjonen. (se bilde 9)
Merk: Grenseledningen kan forlenges til en lengde på maksimalt 450 m.
Installer strømtilførselapparatet i tørre omgivelser. Forbind dette med ladestasjonen og en stikkontakt, som befinner seg inne i en bygning. (se bilde 10)
Sjekk meldingen på ladestasjonen (se bilde 11):
- Meldingen lyser kontinuerlig grønt, når utgangsspenningen til strømtilførselapparatet finnes og grenseledningen ikke er avbrutt.
- Meldingen blinker grønt når grensewiren er avbrutt, for lang eller for kort.
- Meldingen lyser ikke når utgangsspenningen til strømtilførselssapparatet mangler.
Første programmering
Sett skillebryteren inn i hageredskapet og sett dette inn i ladestasjonen til opplading. (se bildene 12-14)

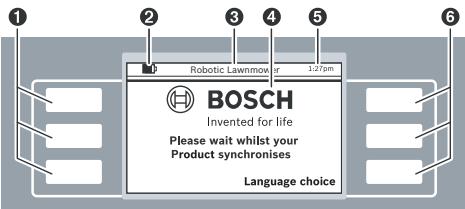

«Velkommen»-skjermen vises med følgende symboler:
Symbol Betydning
Venstre multifunksjonstaster Batteri-ladetilstand Tittel på menyen/undermenyen 4 Display med skjermdialoger Tidsangivelse 6 Høyre multifunksjonstaster
Tastene har forskjellige funksjoner. Den aktuelle betydningen er avhengig av den aktiverte menyen og forklares på displayet.
Tastene ved siden av pilsymbolene (markør) ▲ eller ▼ muliggjør en navigering opp- eller nedover gjennom menyvalgene. Tastene ved siden av pilsymbolene (markør) ▶ eller ◀ muliggjør navigering mot venstre eller høyre i menyvalgene. Displayet skifter til neste skjerm-dialog straks en valgmulighet er valgt og bekreftet.
Installasjon
Trykk først tasten ved siden av «Language choice» (språkvalg). Skjerm-dialog «Språkinnstilling» vises med følgende innhold.
Velg innskriftsposisjon med høyre- eller venstre-markøren, innstill sifrene med opp-/ned-markøren og bekreft med «Enter» eller velg «Tilb.» for å komme tilbake til tidligere «PIN-kode»
Merk: Hold PIN-koden skjult overfor tredjepersoner. Hvis du har mistet din personlige PIN-kode, må du for å fjerne sperren bringe Indego med ladestasjonen til et Bosch Service Center. Ta kontakt med din forhandler eller Bosch kundeservice (se «Kundeservice og rådgivning ved bruk»)
Dato & tid
hh:mm
dd/mm
Format: 12 h
Lagre
Tilb.
Innstilling av klokkeslett «hh:mm», dato «dd/mm» og klokkeslettformat «Format: 12 h». Velg innskriftsposisjonen med høyre-/venstre-markøren, innstill sifrene med opp-/ned-markøren og bekreft med «Lagre» eller velg «Tilb.» for å komme tilbake til den tidligere «PIN-kode».
Installasjon
Trykk Følg ledningen for å avslutte installasjonsprosessen.
Tilb.
Følg ledningen
Indego starter snart og følger ledninger
Følgende skjerm-dialog viser første kjøring langs grensewiren:
Klipper status
Hagen kartlegges...
Tilb.
Knivene roterer ikke når hageredskapet kjøres langs gress-wiren for første gang.
Kartlegging avsluttet
Er dette baksiden av ladestasjonen eller et hinder? Hvis det er et hinder, fjern dette og Indego vil fortsette kartleggingen.
Hinder
Ladestasjon
Trykk på «Hinder», hvis hageredskapet ikke har nådd baksiden på ladestasjonen. Sjekk informasjonene på displayet for å avslutte installasjonen.
Trykk på «Ladestasjon», hvis hageredskapet har nådd frem til baksiden på ladestasjonen.
Kartlegging avsluttet
Kartlegging avsluttet. Klipper går tilbake i ladestasjonen.
Vent.
Tilb.
Robotklipper
BOSCH
Invented for life
Klipping
Meny
Etter en vellykket installasjon kan du enten trykke på «Klipping» for å starte gressklippingen straks, eller opprette en tidsplan under «Meny > Utvalg timer».
Ytterligere informasjoner om hageredskapets bevegelser i løpet av klippingen finner du i avsnittet «Gressklipping».
Egne innstillinger
Innrett tidsplaner og innstillinger for hageredskapet etter dine behov. Alle menypunktene er oppført i avsnitt «Programtabell».
Innstillingen av en «Tidsplan» er oppgitt detaljert. De ytterligere menypunktene forklarer seg selv.
Tidsplan
Hver enkel «TIDSPLAN»-modus kan innrettes etter dine krav.
Eksempel:
Velg «TIDPLAN» med opp-/ned-markøren, f.eks.
og trykk .

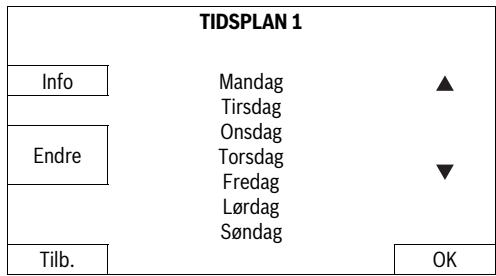

TIDSPLAN 1
Info
Mandag
Endre
Tirsdag
Onsdag
Tilb.
Torsdag
Fredag
Lørdag
Søndag
A
OK
Velg ønsket klippedag med opp-/ned-markøren, f. eks. «Mandag» og trykk på «Endre».
TIDSPLAN 1 - Mandag
Tidsvin
På
Start
Slutt
12:00
14:00
svin
Av
Start
Slutt
Lagre
Avbryt
Innstill tidsvinduet for «Start» og «Slutt» på automatisk klipping. Hvis det f.eks. er nødvendig å overholde en hviletid ved middagstider, må du innstille to tidsvinduer. For hver dag kan det både kobles inn og ut et tidsvindu eller begge tidsvinduene.
Hageredskapet arbeider innenfor tidsvindu helt til batteriet må lades opp. Hvis gressflaten er klippet før tidsvinduet er slutt, kjører hageredskapet tilbake til ladestasjonen.
Velg tidsvindu 1 med høyre-/venstre-markøren og «På» eller «Av» med opp-/ned-markøren. Velg «Start» med høyre-/venstre-markøren og innstill starttiden med opp-/ned-markøren. Velg «Slutt» og innstill slutt-tidspunktet på samme måte. Om nødvendig må du også innstille start og slutt for tidsvindu 2. Trykk på «Lagre» for å bekrefte innstillingen.
Hvis hageredskapet skal arbeide på en bestemt dag,
f.eks. mandag, setter du begge tidsvinduene med opp-/ned-markøren på «Av».
De programmerte tidsvinduene vises i en oversiktplan.
Innstill alle ekstra nødvendige klippedager og bekreft din personlige «TIDSPLAN 1» med «OK».

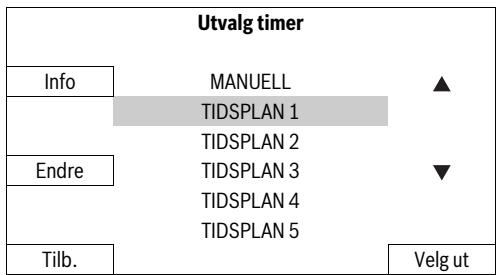

| Utvalg timer |
| Info | MANUELL | ▲ |
| TIDSPLAN 1 | |
| TIDSPLAN 2 | |
| Endre | TIDSPLAN 3 | ▼ |
| TIDSPLAN 4 | |
| TIDSPLAN 5 | |
| Tilb. | | Velg ut |
En hake vises ved siden av den lagrede tidsplanen. Hageredskapet starter klippingen når døren og starttiden til tidsvindu 1 er nådd.
Merk: Innstill forskjellige tidsplaner for sesongenes forskjellige vekstforhold om våren, sommeren og høsten. Hold øye med gressveksten og tilpass tidsplanen hvis dette skulle være nødvendig.
Merk: Knivsystemet til Indego er dimensjonert for klipping av kort gress (3 - 5 mm). Klippeavfallet kan bli liggende som bioklipp for gjødsling av plenen.
Gressklipping
Ikke la barn kjøre på hageredskapet. Trykk på den manuelle stopp-tasten før du løfter hageredskapet i håndtaket.
Bestem en tidsplan med hyppige gjentagelser. Slik oppnår du gode klipperesultater, batterioppladingen rekker lenger og du unngår at det blir liggende gressrester på plenen.
Når tidsvinduet er avsluttet, trykker du på den manuelle stopp-tasten. Hvis gressflaten er klippet før tidsvinduet er avsluttet, går hageredskapet tilbake til ladestasjonen.
- Løftesensoren aktiveres og kobler ut drivverk og kniver når hageredskapet løftes opp.
- Veltesensoren registrerer at hageredskapet ligger med undersiden opp og kobler ut drivverk og kniver.
- Blokkeringssensoren registrerer en hindring i hageredskapets sporbredde når dette berøres og utløser da et retningsskifte.
- Helningssensoren aktiveres når hageredskapet har nådd vinkelen på 45°.
Når en av sensorene aktiveres, f.eks. løftesensoren, kommer en melding på displayet: «Hageredskapet ble løftet opp. Oppgi PIN-koden for å fortsette.». Displayet går til hviletilstand hvis det ikke skrives noe inn på 3 minutter. For å aktivere displayet igjen må du trykke på hvilken som helst tast.
Hvis hageredskapet befinner seg i hviletilstand, trykker du på hvilken som helst tast for å aktivere PIN-innskrifts-skjermen og oppgi PIN-koden.
Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en opplading i et temperaturområde mellom 5 °C og 45 °C.
Li-ion-batteriet leveres delvis oppladet. For å oppnå full batterikapasitet må du lade hageredskapet fullstendig opp i ladestasjonen før første bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladningen.
Når batteriet begynner å gå tomt, er det helt utladet, og hageredskapet kobles ut av en beskyttelseskopling: Knivene beveger seg ikke lenger.
Programtabell
De følgende tabellene forklarer de forskjellige menypunktene.
| Innstillinger | Forklaring |
| Klippeinnstlin-ger | Kantklipping | Aldri | Hageredskapet klipper aldri kanten. |
| Hver fjerde gang | Hageredskapet klipper kanten hver 4. gang. |
| Hver annen gang | Hageredskapet klipper kanten annihilver gang. |
| Overlapping klip-pespor | | Innstilling av avstanden mellom klippesparene |
| Signal ID | | Skifting til en annen frekvenskanal ved en signalforstyr-relse. |
| Slett kart | | Hageredskapet registerer gressflaten på nytt.
Merk: Maskinen bør ikke stå i ladestasjonen. |
| Innstillinger | Forklaring | |
| Sikkerhetsopsjø-ner | Endre PIN-kode | | Til reactivering hetter auto-sperre og sikkerhetsutkoping er det nædvendig Å oppgi PIN-koden. Endring av PIN-koden krever først at du oppgir den tidligere PIN-koden. |
| Autlås | På | Tastene sperres automatisk, hvis det ikke trykke en tast i løpet av 3 minutter. Disse innstillingene anbefales av sikkerhetsgrunner og som beskyttelse mot tyveri. |
| Av | Tastene er alltid klare til innskrifter. |
| Språkinnstilling | Endring av meldingsspråket. | |
| Systemopsjøner | Innstilling knap-petone | | Endre lydstyrken på tastetonen. |
| Innstilling display | Display lysstyrke | Innstille display-lysstyrken lysere eller mørkere. |
| Info | | Informasjon om programvare-version, serienummer og siste service. |
| Fabrikinnstilling | | Tilbakesetting av hageredskapet til fabrikinnstilling sletter alle personlige innstlinger. Tilbakesetting på fabrikinnstilling krever en ny installasjon. |
| Innstilling dato og tid | | | Oppgi tid og datum. |
| Utvalg timer | Forklaring |
| MANUELL | Info | | Hjelpeinformasjon til bruk av MANUELL. |
| Velg ut | | Velg dette funksjonen,hvis det ikke skal brukes en tids-plan. |
| TIDSPLAN 1-5 | Endre | Bearbeide mandag | Programmering av opp til 5 automatiske tidsplaner med innstilling av individuelle klippedager og tidsvinduer. |
| Bearbeide tirsdag |
| Bearbeide onsdag |
| Bearbeide torsdag |
| Bearbeide fredag |
| Bearbeide l.orgdag |
| Bearbeide søndag |
| Velg ut | | Aktiverer en av 5 individuelle tidsplaner. |
| Info tidsplan | Forklaring |
| Info tidsplan | Oversikt over de programmerte klippedagene. |
| Tilb. Tilbake til hovedmenyen. |
| Utvalg timer Aktiver untermenyen «Utvalg timer». |
| Lås knapper | Forklaring |
| Lås knapper | Tastene straks sperret, uavhengig av auto-sperren. |
| Lås opp knapper | Til frigivning av tastene er det不同程度 oppgi PIN-ko-den. |
Feilsøking
| Symptomer | Mulig Årsak | Utbedring |
| Hageredskapet går økke | Tetting mulig | Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bru k alltid arbeidshansker) |
| Batteriet er økke fullstendig oppladet | Sett hageredskapet til opplading i ladestasjonen |
| For hjyt gress | Innstill en hjyere klippehøyde |
| For kaldt/varmt batteri | Varm opp/avkjøl batteriet |
| Skillebryteren er økke satt riktig/ikke kom- plett inn | Sett den riktig inn |
| Motoren starter og stanser deretter øjen | Batteriet er økke fullstendig oppladet | Sett hageredskapet til opplading i ladestasjonen |
| Skillebryteren er økke satt riktig/ikke kom- plett inn | Sett den riktig inn |
| For kaldt/varmt batteri | Varm opp/avkjøl batteriet Innstill en hjyere klippehøyde |
| Hageredskapet går rykkvis | Intern feil mulig | Henvend deg til en autorisert Bosch kundeservice |
| Hageredskapet et- terlater et uregel- messig klippebilde | For liters klippehøyde | Innstill en hjyere klippehøyde |
| Kniven er butt | Utskifting av kniven |
| Tetting mulig | Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bru alltid arbeidshansker) |
| Gresset er delvis økke klippet | For lite tidsvindu for plenstørrelsen | Forstørre tidsvinduet |
| Batteritid | Henvend deg til en autorisert Bosch kundeservice |
| Avstanden mellom hindringer som er innram- met av begrenningsstråd er mindre enn 1 m | Forstørr avstanden mellom begrenningsstrådene Henvisning: Hinderer med en hjyde på mer enn 6 cmmxåke innrammes av tråd |
| Ujevn plentilstand | I menyen skjæeinnstillinger øk/minsk klippespor-over- lappingen |
| Sterke vibrasjo- ner/lyder | Løs knivmutter/-skrue | Trekk fast knivmutter/-skrue |
| Skadet kniv | Utskifting av kniven |
| Ingen opplading mu- lig | Ladekontaktene er korrodert | Rengjør ladekontaktene |
| Intern feil mulig | Henvend deg til en autorisert Bosch kundeservice |
| Hageredskapet kan økke kjøre til ladesta- sjonen | Grensewiren er økke riktig opprettet | Kontoller og rett opp grenswiren |
| Meldingen på lade- stasjonen lyser økke | Støpselet på strømtilførselsapparatet er økke satt inn (riktg) | Sett strømtøpselet (helt) inn i stikkontakten |
| Stikkontakt eller strømledning er eventuelt defekt | La nettpenning kontrolleres av en autorisert elektriker |
| Strømtilførselsapparatet eller ladestasjonen er defekt | La strømforsyningsapparat erller ladestasjon kontrolleres av en Bosch kundeservice. |
Kundeservice og rådgivning ved bruk
Ved alle forespørsler og reservasjonsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hageredskapets typeskilt.
I tillegg er programvareversjonen til hageredskapet nødvendig (se «Meny > Innstillinger > Systeminnstillinger > Info»).
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64878950
Faks: 64878955
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Deponering
Hageredskaper, ladeapparater og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2002/96/EF om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Integrerte batterier må kun fjernes til deponering. Dersom huset åpnes kan hageredskapet ødelegges. Integrerte batterier må kun tas ut til vraking av et serviceverksted.
Batterier/oppladbare batterier:
Li-Ion:
Ta hensyn til informasjonene i avsnittet «Transport».
Rett til endringer forbeholdes.
Suomi
Turvallisuusohjeita
