Nájdite návod k zariadeniu zdarma INDEGO BOSCH vo formáte PDF.
| Typ produktu | Bezdrôtová robotická kosačka |
| Značka | BOSCH |
| Model | INDEGO |
| Šírka kosenia | 26 cm |
| Výška kosenia | 20 – 60 mm, nastaviteľná |
| Odporúčaná plocha kosenia | Až do 1000 m² |
| Výdrž na jedno nabitie | Približne 50 minút (až do 200 m²) |
| Čas nabíjania | Približne 50 minút (max) |
| Maximálny sklon | 20° |
| Hmotnosť | 11,1 kg |
| Typ batérie | Lítiovo-iónová, 32,4 V, 3,0 Ah |
| Napájanie | Napájací zdroj 220-240 V, 50/60 Hz, nabíjacia stanica |
| Trieda ochrany | II (dvojitá izolácia) |
| Stupeň krytia | IPX1 (náradie), IP44 (napájanie) |
| Hlavné funkcie | Automatické kosenie, časové programovanie (5 časových plánov), správa okrajov, detekcia prekážok, senzor zdvihnutia a prevrátenia |
| Inštalácia | Vyžaduje inštaláciu obvodového kábla (max 450 m) |
| Údržba | Pravidelné čistenie nožov a ventilačných otvorov, reverzibilné nože, výmena za kompletnú sadu |
| Bezpečnosť | PIN kód, núdzové zastavenie, detekcia zdvihnutia, uzamknutie tlačidiel |
| Náhradné diely | Používajte výhradne originálne náhradné diely Bosch |
| Skladovacia teplota | 5°C až 45°C |
| Všeobecné informácie | Návod na použitie k dispozícii vo viacerých jazykoch, popredajný servis Bosch |
4 otázky o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Bohužiaľ, ak ste zabudli svoj osobný PIN kód, kosačka INDEGO nemôže byť odomknutá bez zásahu servisného strediska Bosch.
Tu je dôvod a čo musíte urobiť:
Bosch Indego je vybavený bezpečnostným systémom s PIN kódom, ktorý zamyká ovládacie tlačidlá po 3 minútach nečinnosti (ak je táto funkcia aktivovaná) alebo ich môžete zamknúť manuálne kedykoľvek.
Ak ste zabudli svoj PIN kód, budete musieť kontaktovať zákaznícky servis Bosch, aby ste odomkli zariadenie. Je to zámerné bezpečnostné opatrenie na prevenciu krádeže.
Dôležité: Ak sa zariadenie dostane do automatického bezpečnostného režimu (napríklad po detekcii zdvihnutia senzorom), budete musieť zadať PIN kód aj na reštartovanie motora.
Istič, alebo obvodový vypínač, na robotickej kosačke BOSCH INDEGO je dôležitý bezpečnostný prvok, ktorý je potrebné odpojiť pred akoukoľvek intervenciou na zariadení.
Istič sa zvyčajne nachádza na hlavnom tele kosačky, ľahko prístupný, aby mohol byť odstránený alebo deaktivovaný pred akoukoľvek údržbou alebo v prípade problému.
Na modeli BOSCH INDEGO ho môžete nájsť:
Odporúča sa odstrániť istič v nasledujúcich prípadoch:
Toto opatrenie pomáha predchádzať náhodnému spusteniu a zabezpečuje vašu bezpečnosť pri zásahoch.
Ak sa displej vašej robotickej kosačky Bosch Indego nezapne, môže to mať niekoľko príčin. Tu sú kroky, ktoré treba dodržať na diagnostiku a vyriešenie tohto problému:
Uistite sa, že je kosačka správne umiestnená na nabíjacej stanici. Príliš nízka úroveň batérie môže zabrániť zapnutiu displeja. Nechajte kosačku nabíjať niekoľko hodín, ak je to potrebné.
Skontrolujte, či je istič kosačky zapnutý a či je zariadenie pod napätím. Nesprávne umiestnený vypínač môže prerušiť napájanie displeja.
Batéria môže byť príliš studená alebo príliš horúca, čo bráni správnemu fungovaniu kosačky. Umiestnite ju do prostredia s izbovou teplotou predtým, ako sa pokúsite zapnúť.
Významné znečistenie pod kosačkou môže blokovať niektoré senzory alebo komponenty. Dôkladne vyčistite spodnú časť zariadenia.
Skontrolujte viditeľné káble a konektory, aby ste zistili akékoľvek známky poškodenia alebo odpojenia, ktoré by mohli zabrániť napájaniu displeja.
Ak sa po týchto kontrolách displej stále nezapne, môže ísť o hardvérový problém, ktorý si vyžaduje zásah špecializovanej technickej služby.
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod INDEGO - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. INDEGO značky BOSCH.
Pod „Menu > Vyber časového plánu“ je možné vyvolať 5 časových plánov.
Všeobecné upozornenie na nebezpečenstvo. Postarajte sa o to, aby záhradnícke náradie neblokoval alebo neznemožňoval použitie žiadne výstupky.
Výstraha: Skôr ako budete na záhradníckom náradí niečo robiť alebo ho dvíhať, musíte ho vypnúť vypínačom.
Zachovajte opatrnosť: Nedotýkajte sa rotujúcich nožov. Nože sú ostré. Chránite sa pred stratou prstov na nohách alebo na rukách.
Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie.
Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami.
Nevozte sa na tomto záhradníckom náradí.
Demontujte odpojovač elektrického obvodu pred akoukoľvek prácou na záhradníckom náradí (napr. údržba, výmena nástroja a pod.), takisto pred transportom alebo skladovaním. Nikdy nedovoľte používať toto záhradnícke náradie deťom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s návodom na jeho používanie. Predpisy niektorej krajiny môžu prípadne obmedzovať vek obsluhujúcej osoby.
Toto záhradnícke náradie nie je určené na používanie osobami (vrátane detí) s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, s výnimkou prípadu, ak na ne dozerá kompetentná osoba, alebo ak od nej dostali presné pokyny, ako majú toto záhradnícke náradie používať. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môcť s týmto záhradníckym náradím hrať. Obsluhujúca osoba alebo používateľ je zodpovedný za úrazy a škody spôsobené iným ľuďom alebo za škody na ich majetku. Okamžite stlačte červené tlačidlo STOP, ak sa počas prevádzky záhradného náradia objaví nejaké nebezpečenstvo. Postarajte sa o správne namontovanie vymedzovacieho drôtu podľa Návodu na používanie. Kontrolujte vymedzovací drôt. Musí byť po celej dĺžke napnutý a upevnený na zemi pomocou kolíkov tak, aby nemal voľné a skrútené úseky. Pravidelne kontrolujte priestor, v ktorom sa záhradnícke náradie používa, a odstráňte všetky kamene, palice, drôty a ostatné cudzie predmety. Nesmie sa prechádzať cez káble prívodu elektrickej energie, ktoré sú pod napätím. Pravidelne záhradnícke náradie kontrolujte, aby ste zabezpečili, že nože, skrutky noža a rezacie zariadenie nie sú opotrebované ani poškodené. Opotrebované nože a skrutky noža nahraďte novými v rámci výmeny celej súpravy, aby ste predišli nevyváženosti. Nepoužívajte toto záhradnícke náradie s poškodenými krytmi alebo bezpečnostnými prvkami. Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, keď je motor v chode. Nenechávajte záhradnícke náradie pracovať bez dozoru, ak viete, že sa v bezprostrednej blízkosti nachádzajú domáce zvieratá, deti alebo nejaké osoby. Zapínajte záhradnícke náradie podľa tohto návodu na používanie a majte vždy bezpečný odstup od rotujúcich súčiastok. Nepoužívajte toto záhradnícke náradie v rovnakom čase ako postrekovacie zariadenie. Zostavte si časový rozvrh, aby ste si boli istí, že oba systémy nebudú pracovať súčasne. V žiadnom prípade nerobte na záhradníckom náradí nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvniť bezpečnosť Vášho záhradníckeho náradia a mať za následok zvýšenie hluku a vibrácií.
Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Pred každou prácou na záhradníckom náradí vyberte odpojovač elektrického obvodu. Pred každou prácou na nabíjacej jednotke alebo na napájacom zdroji vytiahnite zástrčku zo zásuvky.
Otočte záhradnícke náradie dolnou stranou smerom hore a dôkladne ho vyčistite v priestore nožov. Na vyčistenie pevne zachytených zvyškov skosenej trávy použite tvrdú kefu alebo škrabku. (pozri obrázok A)
Použité nože sa dajú otočiť. (pozri obrázok B)
Postarajte sa o to, aby boli všetky matice, závrtné skrutky a ostatné skrutky dobre utiahnuté, aby bol zaručený bezpečný prevádzkový stav záhradníckeho náradia.
Záhradnícke náradie pravidelne kontrolujte a pre vlastnú bezpečnosť opotrebované alebo poškodené súčiastky vymeňte. Pamätajte na to, že treba používať výlučne originálne náhradné súčiastky značky Bosch. V prípade potreby vymeňte nože a skrutky ako súpravu.
Záhradné náradie a nabíjaciu jednotku uskladňujte čisté na bezpečnom suchom mieste tak, aby boli mimo dosahu detí.
Nekladte na záhradnícke náradie ani na nabíjaciu jednotku žiadne predmety.
Toto záhradnícke náradie je vybavené rozhraním na vkladanie karty SD, ktoré umožňuje autorizovanému servisnému stredisku Bosch vykonávať diagnostiku softvéru.
Nabíjanie sa smie vykonávať len v nabíjacích jednotkách schválených firmou Bosch. Vyhýbajte sa kontaktu so záhradníckym náradím, ak vo výnimočnom prípade uniká z akumulátora kvapalina. Po kontakte s touto kvapalinou vyhľadajte lekársku pomoc.
Keď sa akumulátor poškodí, môže z neho vytiecť kvapalina, ktorá sa dostane na okolité súčiastky. Prekontrolujte zasiahnuté súčiastky a skontaktujte sa s autorizovaným servisným strediskom Bosch. Neotvárajte záhradnícke náradie ani akumulátor, ktorý sa nachádza vnútri. Hrozí nebezpečenstvo skratu aj zásahu elektrickým prúdom. Chráňte svoje záhradnícke náradie pred ohňom. Hrozí nebezpečenstvo výbuchu. V prípade poškodenia alebo neodborného používania záhradníckeho náradia môžu z akumulátora vystupovať zdraviu škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty. Záhradnícke náradie skladujte iba pri rozsahu teploty od 5 °C do 45 °C. Nenechávajte toto záhradnícke náradie napríklad v lete uložené v automobile.
Nabíjanie sa smie vykonávať iba pomocou originálnej nabíjacej jednotky Bosch. Inak hrozí nebezpečenstvo výbuchu a požiaru. Pravidelne kontrolujte nabíjaciu jednotku, napájací zdroj, sieťovú šnúru a zástrčku. Nepoužívajte nabíjaciu jednotku v prípade, ak ste zistili nejaké poškodenie. Neotvárajte nabíjaciu jednotku ani napájací zdroj sami a dávajte ich opravovať len kvalifikovanému personálu a výlučne iba s použitím originálnych náhradných súčiastok. Poškodené nabíjacie jednotky, napájacie zdroje, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom. Nepoužívajte nabíjaciu jednotku ani napájací zdroj položené na ľahko horľavom podklade (ako je napr. papier, textil a podobne) resp. ani v horľavom prostredí. Zohrievanie nabíjacej jednotky a napájacieho zdroja, ktoré vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru. Dávajte pozor na deti. Takýmto spôsobom zabezpečíte, že deti sa s nabíjacou jednotkou, napájacím zdrojom alebo záhradníckym náradím nebudú môcť hrať. Deti a osoby, ktoré na základe svojich fyzických, senzorických alebo duševných schopností alebo kvôli nedostatku skúseností alebo poznatkov nie sú v stave spoľahlivo obsluhovať nabíjaciu jednotku alebo napájací zdroj, nesmú používať nabíjaciu jednotku alebo napájací zdroj bez dozoru alebo pokynov nejakej zodpovednej osoby. V opačnom prípade hrozí nebezpečenstvo nesprávnej obsluhy a poranenia. Napätie zdroja prúdu musí mať takú hodnotu, ktorá sa zhoduje s údajmi na typovom štítku napájacieho zdroja. Napájací zdroj by mal byť v ideálnom prípade zapojený do zástrčky, ktorá je poistená ochranným spínačom FI (RCD) s maximálnym poruchovým prúdom 30 mA. Pravidelne kontrolujte fungovanie ochranného spínača FI (RCD).
▷ Prívodnú šnúru treba pravidelne kontrolovať, či nevykazuje znaky poškodenia, smie sa používať len vtedy, keď je v bezchybnom stave. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať výrobca, jeho autorizované servisné stredisko ručného elektrického náradia alebo určená osoba s príslušnou kvalifikáciou, aby sa zabránilo ohrozeniu bezpečnosti používateľa. Pri výmene šnúry spájajúcej nabíjaciu jednotku a napájací zdroj dávajte pozor na to, aby išlo o výrobky schválené firmou Bosch. Nikdy sa nedotýkajte zástrčky sieťovej šnúry mokrými rukami. ▷ Po prívodnej šnúre nesmiete prechádzať, lámať ju ani ňou trhať, pretože by sa mohla poškodiť. Chráňte sieťovú šnúru pred horúčavou, olejom a ostrými hranami.
Napájací zdroj/nabíjacia jednotka sú kvôli bezpečnosti vybavené ochrannou izoláciou a nepotrebujú žiadne uzemnenie. Prevádzkové napätie výrobku je 230 V AC (striedavý prúd), 50 Hz (pre krajiny mimo EÚ 220 V, 240 V podľa konkrétneho vyhotovenia). Bližšie informácie Vám poskytne Vaše autorizované servisné stredisko Bosch. V prípade pochybností prekonzultujte problém s vyškoleným elektrikárom alebo s najbližším autorizovaným servisným strediskom Bosch.
Prívodnú šnúru (sieťovú prípojku) treba pravidelne kontrolovať, aby ste zistili, či nie je poškodená, a smie sa používať len v bezchybnom stave.
Nasledujúce symboly sú pre čítanie a pochopenie tohto návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov vám bude pomáhať lepšie a bezpečnejšie používať toto ručné elektrické náradie.
Používajte ochranné pracovné rukavice
Dovolená manipulácia
Zakázaný druh manipulácie
Príslušenstvo/náhradné súčiastky
Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní.
Slovensky | 179 Technické údaje
| Samočinná kosčka | Indego |
| Vecné Čísló | 3 600 HA2 ... |
| Šírká strihu | cm 26 |
| Pracovná výška nožov | mm 20 - 60 |
| Uhol zošikmenia svahu (max.) | ° 20 |
| Veľkost pracovnej plochy - maximálne | m² 1000 |
| - na{jedno nabitie akumulátora až do* | m² 200 |
| Hmotnost | kg 11,1 |
| Druh ochrany | IPX1 |
| Sériové Čísló | pozri typový štítok na záhradnínickom náradí |
| Akumulátor | lítivo-iónový |
| Menovité napătie | V= 32,4 |
| Kapacita | Ah 3,0 |
| Počet akumulátorových Článkov | 18 |
| Doba prevádžky, priemerne až* | min 50 |
| Nabijacia doba akumulátora (max.) | min 50 |
| Vymedzovaci drôt | |
| Vymedzovaci drôt - inštalovaná dlžka, min. | m 20 |
| - inštalovaná dlžka, max. | m 450 |
| Nabijacia Jednotka | |
| Vstupné napătie | V 42 |
| Spotreba elektrickej energia | W 150 |
| Nabijaci prúd | A 2,0 |
| Prípustné rozsah teploty nabijania | °C 5 - 45 |
| Hmotnost | kg 2,0 |
| Druh ochrany | IPX1 |
| *v závislosti od výšky rezu, stavu trávy a vlhkesti **chránené pred ostrekujúćou vodou zo větkůch strán Tieto udaje platia pre menovité napătie [U] 230 V. V tákůch pripadoch, kědů má napătie odólěné hodnoty a pri vyhotoveniach, ktoré sú speficifiké pre něktorú krajinu, sa možu tiétro Údaje odólísovaţ. Vśimnite si láskavo vecné Čísló na typovom štítku svojho záhradnickeho náradia. Obochodné názvyNJednotlivych kusov záhradnickeho náradia sa možu odólísovaţ. | |
| Samočinná kosačka | Indego | |
| Napájací zdroj | ||
| Vystupné napátie (striedavé napătie) | V | 220 – 240 |
| Trieda ochrany | ☐/II | |
| Frekvencia | Hz | 50/60 |
| Vystupné napátie (jednosmerné napătie) | V | 42 |
| Druh ochrany | IP44** | |
| Hmotnost | kg | 2,0 |
Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, kde má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.
Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu odlišovať.
Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti „Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 60335 (akumulátorové náradie) a EN 60335 (nabíjačka akumulátorov) podľa ustanovení smerníc 2011/65/EÚ, 2006/95/ES, 2004/108/ES, 2006/42/ES, 2000/14/ES. 2000/14/ES: Garantovaná hladina akustického výkonu 75 dB(A). Spôsob hodnotenia zhody podľa prílohy VI. Kategória produktu: 32
Súbor technickej dokumentácie (2006/42/ES,
2000/14/ES) sa nachádza u:
| Ciel'činnosti | Obrázok |
| Obsah balenia/vybalenie záhradnickeho náradia | 1 |
| Umiestnenie nabijacej Jednotky | 2-3 |
| Prevedenie vymedzovacieho drótu cez základnú dosku | 4 |
| Pripojenie prévho konca vymedzovacieho drótu | 5 |
| Upevnenie nabijacej Jednotky na zemi | 6 |
| Uloženie vymedzovacieho drótu | 7 |
| Pripojenie druhého konca vymedzovacieho drótu | 8 |
| Nasadenie ochranného krytu na nabijaciu Jednotku | 9 |
| Pripojenie napájacieho zdroja | 10 |
| Nabíjacia Jednotka signalizuje Sieřové napătie ZAP | 11 |
| Vloženie prerušovača elektrického obvodu | 12 |
| Postavte záhradnicke náradie do nabijacej Jednotky | 13 |
| „Privitác displej“, pozri Text v Námode na použivanie | 14 |
| Nadvihnutie a prenášanie záhradnickeho náradia | 15 |
| Nastavenie pracovnej výšky nožov | 16 |
| Čistenie | A |
| Ádržba | B |
Odstráňte kamene, voľné kúsky dreva, drôty, elektrické šnúry pod napätím a ostatné cudzie predmety z celej plochy, ktorá sa bude kosiť.
Postarajte sa o to, aby bola kosená plocha rovná a nenachádzali sa na nej pre záhradnícke náradie žiadne prekážky ako jamy, ryhy a strmé svahy so sklonom nad 20°.
Pokoste hlavnú plochu trávnika konvenčnou kosačkou na výšku maximálne 40 mm a priestor nad vymedzujúcim drôtom na výšku maximálne 20 mm.
Video o inštalácii Indego je k dispozícii na internetovej stránke www.bosch-indego.com, alebo použite nasledujúci QR kód.
Zvoľte polohu pre nabíjaciu jednotku; vodorovne vyrovnajte a nie na priamom slnečnom svetle.
Postarajte sa o to, aby nabíjačka stála vedľa plochy, ktorá sa bude kosiť, a pred ňou a za ňou bola 2 m dlhá rovná stopa. Je dôležité, aby pri pohľade z plochy, ktorá sa má kosiť, boli nabíjacie kontakty na ľavej strane (pozri obrázok 2). Upozornenie: Keď je nabíjacia jednotka postavená tak, že nabíjacie kontakty sú otočené smerom k trávnatej ploche alebo sú na pravej strane, Indego nabíjaciu jednotku neopustí.
Pretiahnite vymedzujúci drôt cez predný otvor základnej plochy, preveďte ho cez kanál elektrickej šnúry a cez zadnú dieru. Upevnite vymedzujúci drôt v jednej línii s dierou pomocou kolíka. Opatrne odstráňte izoláciu a pripojte vymedzujúci drôt na pravú pripájaciu svorku (červenú). (pozri obrázky 4-5)
Upevnite nabíjačku pomocou 4 dodaných kolíkov k zemi. (pozri obrázok 6)
Uložte vymedzujúci drôt proti smeru pohybu hodinových ručičiek a tesne na zemi. Dodržiavajte minimálny odstup od hrán trávnika, schodov, stien, jazierok a pod. Použite šablónu. (pozri obrázok 7)
Okolo stromov, jazierok, kvetinových záhonov a pod., ktoré sa nachádzajú v rámci trávnika, treba uložiť vymedzujúci drôt v smere pohybu hodinových ručičiek. Elektrické šnúry prichádzajúce k týmto zónam a od nich sa však nesmú navzájom krížovať. (pozri obrázok 7)
Upevnite vymedzovací drôt pomocou prvého kolíka vedľa nabíjacej jednotky, napnite ho a použite ďalšie kolíky v odstupe cca 50 cm. (pozri obrázok 7)
Dokončite kruh a veďte vymedzovací drôt popri bočnej strane nabíjacej jednotky tak, aby sa táto nachádzala v jednej línii s dierou a s kolíkom. Upevnite druhý koniec vymedzovacieho drôtu takisto pomocou kolíka. Presvedčte sa o tom, či diera, oba konce drôtu aj kolík vytvárajú jednu líniu. Skráťte vymedzovací drôt, odstráňte opatrne izoláciu a pripojte vymedzovací drôt na ľavú pripájaciu svorku (čierna). (pozri obrázok 8)
Nasaďte ochranný kryt na nabíjaciu jednotku. (pozri obrázok 9)
Upozornenie: Vymedzovací drôt sa smie predĺžiť maximálne na dĺžku 450 m.
Upozornenie: Dodržiavajte odstup vymedzovacieho drôtu, keď budete vertikutovať alebo hrabať trávnik.
Inštalujte napájací zdroj tak, aby bol v chlade a v suchu. Prepojte ho s nabíjacou jednotkou a so zásuvkou, ktorá sa nachádza vo vnútri nejakej budovy. (pozri obrázok 10)
Skontrolujte indikáciu na nabíjacej jednotke (pozri obrázok 11):
Zasuňte prerušovač elektrického obvodu do záhradníckeho náradia a postavte náradie na nabíjanie k nabíjacej jednotke. (pozri obrázky 12-14)

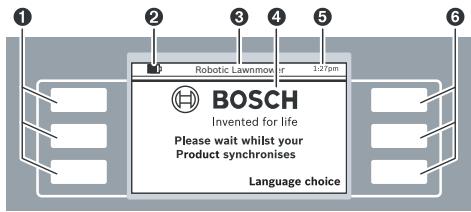

Objaví sa „prívítací displej“ s nasledujúcimi symbolmi:
Ľavé multifunkčné tlačidlá Stav nabitia akumulátora Názov menu/podmenu 4 Displej s displejovými dialógmi Časový údaj 6 Pravé multifunkčné tlačidlá
Tieto tlačidlá majú rôzne funkcie. Príslušný význam závisí od vyvolaného menu a je vysvetlený na displeji.
Tlačidlá vedľa šípkových symbolov (kurzor) umožňujú navigáciu smerom hore alebo dole cez opcie menu. Tlačidlá vedľa šípkových symbolov (kurzor) dovoľujú navigáciu cez opcie menu smerom doprava alebo doľava.
Displej prejde k nasledujúcemu displejovému dialógu hneď potom, ako bola nejaká opcia zvolená a potvrdená.
Ako prvé stlačte tlačidlo vedľa „Language choice“ (Voľba jazyka). Objaví sa displejový dialóg „Voľba jazyka“ s nasledovným obsahom.
| Vof'ba jazyka | |
| English | |
| Deutsch | ▲ |
| Dansk | |
| Svenska | |
| Norsk | ▼ |
| Suomi | |
| Uložǐf do pamăte | |
Zvoľte nejaký jazyk a potvrďte ho pomocou „Uložiť do pamäte".
Upozornenie: PIN-kód majte poznačený tak, aby sa k nemu nedostali tretie osoby.
Keď svoj osobný PIN-kód stratíte, na odblokovanie musíte Indego aj s nabíjacou jednotkou priniesť do autorizovaného servisného strediska Bosch. Skontaktujte sa so svojím predajcom alebo so servisným strediskom Bosch (pozri „Servisné stredisko a poradenstvo pri používaní").
Nastavte hodinový čas, hh:mm, dátum, dd/mm, a formát hodinového času, Formát: 12 h. Zvoľte polohu zadania pomocou kurzora doľava/doprava, pomocou kurzora hore/dole zadajte čísla a potvrďte ich príkazom Uložiť do pamäte alebo zvoľte Späť, aby ste sa vrátili k predchádzajúcemu PIN-kódu.
Nože nerotujú, keď záhradnícke náradie prechádza popri vymedzovacom drôte prvýkrát.

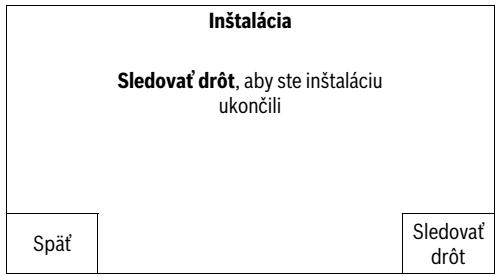

Vymeriavanie je skončené, len čo záhradnícke náradie dosiahne zadnú stranu nabíjacej jednotky.
Stlačte, Prekážka, keď záhradnícke náradie zadnú stranu nabíjacej stanice nedosiahlo. Všímajte si informáciu na displeji, aby ste inštaláciu urýchlili.
Stlačte, Základná Jednotka", keď záhradnícke náradie dosiahlo zadnú stranu nabíjacej stanice.
Mapovanie skončené. Kosačka sa ide späť k základnej jednotke. Čakajte.
Späť
Invented for life
Kosenie
Menu
Po úspešnej inštalácii stlačte buď „Kosenie“, aby ste bezodkladne spustili kosenie, alebo pod „Menu > Voľba časového rozvrhu“, zostavte časový rozvrh.
Ďalšie informácie o správaní sa záhradníckeho náradia počas kosenia nájdete v odseku „Kosenie".
Zostavte si časový rozvrh a nastavenie záhradníckeho náradia podľa svojej potreby. Všetky body menu sa dajú nájsť v odseku „Programová tabuľka".
Zadávanie časového rozvrhu" je vysvetlené detailne. Ďalšie body menu sú zrozumiteľné.
Funkcia MANUÁLNE sa má používať len vtedy, keď má záhradnícke náradie pracovať iba v aktuálnom čase.
Každý jednotlivý režim časového rozvrhu sa dá prispôsobiť vašim požiadavkám.
Príklad:
Nastavte jedno časové okienko pre „Štart“ a pre „Koniec“ automatického kosenia. Ak je napríklad potrebné zachovať na poludnie ticho, treba zriadiť dve časové okienka. Na každý deň môžete jedno alebo aj obe časové okienka zapnúť resp. vypnúť.
Toto záhradnícke náradie začne kosiť, len čo sa dosiahne nastavený deň a doba štartu časového okienka 1.
Upozornenie: Nožový systém kosačky Indego je konštruovaný na kosenie nízkej trávy (3 - 5 mm). Pokosený materiál sa môže nechať na trávniku ako hnojivo.
Nedovoľte deťom, aby sa vozili na záhradníckom náradí. Stlačte manuálne tlačidlo Stop vždy predtým, ako záhradnícke náradie nadvihnete za rukoväť.
Keď sa aktivuje niektorý zo senzorov, napríklad senzor pre dvíhanie, na displeji sa objaví správa: „Záhradnícke náradie bolo nadvihnuté. Zadajte PIN-kód, aby sa pokračovalo.“
Displej zhasne - prejde do spánku, keď sa v priebehu 3 minút neuskutoční žiadne zadanie. Keď chcete displej aktivovať, stlačte ľubovoľné tlačidlo.
Akumulátor je vybavený tepelnou poistkou, ktorá dovoľuje nabíjanie akumulátora len v rozsahu teplôt medzi 5°C a 45°C.
Príslušný lítiovo-iónový akumulátor sa dodáva v čiastočne nabitom stave. Na dosiahnutie plnej kapacity je potrebné záhradnícke náradie pred prvým použitím v nabíjacej jednotke úplne nabiť.
Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Keď je akumulátor prázdny alebo vybitý, záhradnícke náradie sa pomocou ochranného obvodu vypne: Nože sa už nepohybujú.
Nasledujúce tabuľky vysvetľujú jednotlivé body menu.
| Nastavenia | Vysvetlenie | ||
| Nastavenia pre kosenie | Kosenie okraja | Nikdy | Záhradnicke náradie nikdy nekosi okraj. |
| Každý 4. raz | Záhradnicke náradie pokosí okraj pri každom 4. kosení. | ||
| Každý 2.raz | Záhradnicke náradie pokosí okraj pri každom 2. kosení. | ||
| Prekrytie stopy | Nastavenie vzdalenosti medzi pracovnám stopami | ||
| Signál-ID | Prechod na kanál s inou frekvenciou v prípade poruchy signálu. | ||
| Vymazanie kariet | Záhradnicke náradie zmapuje trávnik znova. Upozornenie: Náradie by nemalo zestávať v nabijacej Jednotke. | ||
| Bezpečnostné opcie | Zmena PIN-kódu | Na nové aktivovanie po automatickom blokovaní a bezpečnostnom vypnutí je potrebné zadanie PIN-kódu. Zmena PIN-kódu si vyžaduje najpriv zadanie doTERAJŠieho PIN-kódu. | |
| Automaticéblokovanie | Zap | Tlačidlá sa automaticky zablokuju, ak sa v priebehu 3 minút Žiadne tlacidlo nestlácí. Toto nastavenie sa odporúča použit z bezpečnostných dóvodov na ochranu proti krádeži. | |
| Vyp | Tlačidlá sú stále pripravené na zadánvie. | ||
| Vo'ba jazyka | Zmena jazyka komunikácie. | ||
Slovensky | 185
| Nastavenia | Vysvetlenie | ||
| Systémové opcie | Nastavit zvuk tlacidiel | Zmenit hesitost zvukového signálu tlacidiel. | |
| Nastavit displej | Jas displeja | Nastavit jas displeja svetlejsie alebo tmavšie. | |
| Informácia | Informácia o verzii softveru, sérovom Čísle a poslednom servise. | ||
| Nastavenie z výroby | Vrátenie záhradnicheho náradia na nastavenie z výrobného závodu vymaže věsetky osobné nastavenia. Vrátenie záhradnicheho náradia na nastavenie z výrobného závodu si vyžaduje novú instáláciu. | ||
| Nastavit dátum a Čas | Zadanie dátumu a Času. | ||
| Vol'ba Časového rozvrhu | Vysvetlenie | |
| MANUÁLNE | Informária | Informácia Help pre použitie funkcie MANUÁLNE. |
| Zvol't | Túto funkciu zvol'te vtedy, ked' sa nemá použít ziaden Časový rozvrh. | |
| Č. PLAN 1 - 5 | Zmena | Kosiť v pondelokProgramovanie až 5 automatickích Časovych rozvrhov nastavením individuálnych dní kosenia a Časovych okienok. |
| Kosiť v utorok | ||
| Kosiť v strodu | ||
| Kosiť vo Štrvtok | ||
| Kosiť v piatok | ||
| Kosiť v sobotu | ||
| Kosiť v nedel'u | ||
| Zvol't | Je aktivovaný jeder z 5 Časovych rozvrhov. | |
| Informácia o časovom rozvrhu | Vysvetlenie | |
| Informácia o časovomrozvrhu | Prehřad naprogramovaných dni kosenia. | |
| Spăť | Spăť k hlavnému menu. | |
| Volba Časového rozvrhu | Podmenu vyvolť displej „Volba Časového rozvrhu". | |
| Blokováť tlačidlá | Vysvetlenie |
| Blokováť tlačidlá | Tlačidlá sa okamžite zablokujú, nezávisle od automaticického blokovania. |
| Odblokováť tlačidlá | Na odklovanie tlačidiel je potrebné zadať PIN-kód. |
186 | Slovensky
| Symptoms | Možná príčina | Odstrátenie príčiny |
| Záhradnicenáradie nebeží | Náradie möze byt upchaté (zablokované) | Skontrolujte dolné stranu náradia a v prípadie potreby ju uvoǐne (vyčistěte) (používajte pritom vždy záhradnicke pracovné rukavice) |
| Akumulátor nie je celkom nabitý | Postavte záhradnicke náradie do nabíjacej Jednotky | |
| Tráva je príliš yvaská | Nastavte vácěsiu pracovné výšku nožov | |
| Akumulátor je príliš studeny/príliš horúci | Akumulátor zohrejte/nechajte vychladnúť | |
| Odpojovač elektrického obvodu nebol vloženy správné/nebol vloženy úplné | Vložte správné | |
| Motor sa spustí a potom sa hned' znova zastaví | Akumulátor nie je celkom nabitý | Postavte záhradnicke náradie do nabíjacej Jednotky |
| Odpojovač elektrického obvodu nebol vloženy správné/nebol vloženy úplné | Vložte správné | |
| Akumulátor je príliš studeny/príliš horúci | Akumulátor zohrejte/nechajte vychladnúť Nastavte vácěsiu pracovné výšku nožov | |
| Záhradnicenáradie beží prerušovane | Možno sa vyskytla interná chyba | Obráte sa na autorizované servisné stredisko Bosch |
| Záhradnicenáradie zanecháva nepravidelnePokosený trávnik | Pracovná výška nožov je príliš nízka | Nastavte vácěsiu pracovné výšku nožov |
| Nože su tupé | Výmena nožov | |
| Náradie möze byt upchaté (zablokované) | Skontrolujte dolné stranu náradia a v prípadie potreby ju uvoǐnite (vyčistěte) (používajte pritom vždy záhradnicke pracovné rukavice) | |
| Trávník je na niedruchmi stiestach nepokosený | Časové okienko je so zreteřom na velkost trávnika príliš malé | Zvácšite Ācasové okienko |
| Doba výdrě ze akumuláhora | Obráte sa na autorizované servisné stredisko Bosch | |
| Vzdialenosf medzi vymedzovacím drótom a registrovanými prekážkami je menśia ako 1 m | Vzdialenosf medzi vymedzovacím drótmi vácěsít Poznamka: Prekážky, ktoré sú vyšsie aka 6 cm netreba obopínař drótom | |
| Hrbol'atý trávnik | V menu Nastavenie kosenia vácěšit/zmenšit prekrývanie pracovnej stopy | |
| Silné vibrácie/hluk | Matica noža/skrutka noža je uvoíně | Utiihnite maticu/skrutku noža |
| Nož je poškodený | Výmena nožov | |
| Nabijanie nie je možné | Nabíjaciek kontakty sú skorodované | Vyčistić nabíjacie kontakty |
| Možno sa vyskytla interná chyba | Obráte sa na autorizované servisné stredisko Bosch | |
| Záhradnicenáradie sa sa nevie dostať do nabíacej jestnotky | Vymedzovaci drôt nie je správné vyrovná | Skontrolovať a vyrovnáť vymedzovaci drôt |
Magyar | 187
| Symptomy | Možná príčina | Odstránenie príčiny |
| Indikácia na nabijacej Jednotke nesvieti | Zástrčka napájacieho prístroja nie je (nie je správná) zasunutá | Zástrčku zasuţe do zásuvky (zasuţe ju celkom) |
| Zásuvka alebo sieťová šnúra je možnoPokazená | Dajte skontrolovať napătie siete vyučenému elektrikárovi | |
| Napájací zdroj alebo nabijačka majú poruchu | Sietový napájač alebo nabijaciu stanicu dajte skontrolovať do autorizovaného servisného strediska Bosch |
Pri všetkých dopytoch a objednávkach náhradných súčiastok uveďte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku záhradníckeho náradia.
Okrem toho je potrebná verzia softvéru pre Vaše záhradnícke náradie (pozri „Menu > Nastavenia > Systémové nastavenia > Informácie").
Tel.: (02) 48703800
Fax: (02) 48703801
E-mail: servis.naradia@sk.bosch.com
www.bosch.sk
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre prepravu nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení.
Pri zasielaní tretími osobami (napr. leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Neodhadzujte opotrebované záhradnícke náradie, nabíjačky ani akumulátory/batérie do komunálneho odpadu!
Podľa Európskej smernice 2002/96/ES sa musia nepoužiteľné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované
akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Lítiovo-iónové akumulátory:
Dodržte, prosím, pokyny uvedené v odseku "Doprava".
Zmeny vyhradené.
Značka : BOSCH
Model : INDEGO
Kategória : Kosačka na trávu
