Typ produktu	Robotická sekačka bez drátu
Značka	BOSCH
Model	INDEGO
Šířka sečení	26 cm
Výška sečení	20 – 60 mm, nastavitelná
Doporučená plocha sečení	Až 1000 m²
Výdrž na jedno nabití	Přibližně 50 minut (až 200 m²)
Doba nabíjení	Přibližně 50 minut (max)
Maximální sklon	20°
Hmotnost	11,1 kg
Typ baterie	Lithium-ion, 32,4 V, 3,0 Ah
Napájení	Napájecí zařízení 220-240 V, 50/60 Hz, nabíjecí stanice
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IPX1 (nástroj), IP44 (napájení)
Hlavní funkce	Automatické sečení, časové programování (5 časů), správa okrajů, detekce překážek, senzor zvednutí a převrácení
Instalace	Vyžaduje instalaci obvodového kabelu (max 450 m)
Údržba	Pravidelné čištění nožů a větracích otvorů, oboustranné nože, výměna kompletní sadou
Bezpečnost	PIN kód, nouzové zastavení, detekce zvednutí, uzamčení tlačítek
Náhradní díly	Používejte výhradně originální náhradní díly Bosch
Skladovací teplota	5°C až 45°C
Obecné informace	Návod k použití k dispozici v několika jazycích, poprodejní servis Bosch

Často kladené otázky - INDEGO BOSCH

Jak nainstalovat obvodový kabel?

Kabel musí být položen proti směru hodinových ručiček kolem trávníku, asi 20 cm od okrajů. Připevněte jej k zemi dodanými kolíky. Pro překážky (stromy, záhony) položte kabel kolem nich ve směru hodinových ručiček. Připojte konce ke svorkám nabíjecí stanice (červená pro pravou, černá pro levou).

Jak naprogramovat časy sečení?

V menu vyberte 'Výběr času'. Můžete nastavit až 5 různých časů (MANUÁLNÍ a ČASY 1 až 5). Pro každý den nastavte jeden nebo dva časové úseky s časem začátku a konce. Aktivujte nebo deaktivujte každý úsek podle potřeby.

Co dělat, když se sekačka nenabíjí?

Zkontrolujte, zda nejsou nabíjecí kontakty zkorodované. V případě potřeby je očistěte. Ujistěte se, že nabíjecí stanice je správně napájena (zelená kontrolka svítí). Pokud problém přetrvává, kontaktujte poprodejní servis Bosch.

Jak nastavit výšku sečení?

Výška sečení se nastavuje ručně na nástroji, od 20 do 60 mm. Použijte kolečko nebo tlačítko k tomu určené (viz obrázek 16 v návodu). Při prvním sečení nastavte vyšší výšku, poté postupně snižujte.

Co dělat, když sekačka abnormálně vibruje?

Okamžitě zastavte nástroj a vyjměte odpojovač. Zkontrolujte, zda nejsou nože poškozené nebo zda nejsou zachycené trávy. Vyčistěte oblast sečení. Pokud jsou nože opotřebené, vyměňte celou sadu (nože a šrouby). Utáhněte šrouby nožů.

Jakou maximální plochu může Indego posekat?

Doporučená plocha sečení je maximálně 1000 m². Na jedno nabití může posekat až 200 m² v závislosti na podmínkách (výška sečení, typ trávy, vlhkost).

Jak čistit sekačku?

Použijte měkký kartáč nebo suchý hadřík. Nepoužívejte vodu, rozpouštědla ani abrazivní čisticí prostředky. Otočte nástroj a pravidelně čistěte oblast nožů tvrdým kartáčem nebo škrabkou. Noste ochranné rukavice.

Mohu sekačku používat v dešti?

Ne, sekačka není určena k provozu v dešti. Stupeň krytí IPX1 znamená ochranu proti svislému stříkání vody, ale použití v dešti může poškodit zařízení. Vyhněte se také sečení, když je půda mokrá.

Co znamená blikající kontrolka na nabíjecí stanici?

Pokud kontrolka bliká zeleně, znamená to anomálii na obvodovém kabelu (přerušení, příliš dlouhý nebo příliš krátký). Zkontrolujte kontinuitu kabelu a připojení. Pokud kontrolka nesvítí, je napájení vadné.

Jak změnit PIN kód?

V menu přejděte do 'Možnosti zabezpečení' a poté 'Změnit PIN'. Nejprve zadejte starý kód, poté nový. Nový kód si dobře poznamenejte. V případě zapomenutí kontaktujte poprodejní servis Bosch pro odemčení zařízení.

NÁVOD K OBSLUZE INDEGO BOSCH

Bezpečnostní upozornění

Pozor! Přečtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

Vysvětlení symbolů na zahradním nářadí

Všeobecné upozornění na nebezpečí. Zajistěte, aby nebyly zahradním nářadím blokovány nebo zahrazeny žádné východy.

Varování: Než uvedete zahradní nářadí do provozu, přečtěte si návod k obsluze.

Varování: Než provedete práce na zahradním nářadí nebo zahradní nářadí zvednete, aktivujte vypínací zařízení.

Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou prstů na nohou a rukou.

Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění.

Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy.

Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.

Na zahradním nářadí nejezděte.

Nabíječka je vybavena bezpečnostním transformátorem.

Obsluha

▷ Před všemi pracemi na zahradním nářadí (např. údržba, výměna nástroje atd.) odstraňte pojistku okruhu el. proudu, stejně tak při přepravě a uskladnění. Nikdy nedovolte dětem či osobám neseznámeným s těmito pokyny zahradní nářadí používat. Národní předpisy možná omezují věk obsluhy. Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, může je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak se zahradní nářadí používá.

Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají.

Obsluha nebo uživatel je zodpovědný za nehody nebo zranění jiných osob nebo jejich majetku. Pokud se při provozu zahradního nářadí vyskytnou jakákoli nebezpečí, okamžitě stiskněte červené tlačítko Stop. Zajistěte správnou instalaci ohraničujícího vodiče podle návodu k obsluze. Ohraničující vodič kontrolujte. Ten musí být po celé délce napnutý a musí být bez volných smyček upevněn pomocí kolíků na zem. Pravidelně zkontrolujte oblast, na které se bude zahradní nářadí používat, a odstraňte kameny, klacky, dráty a jiné cizí předměty. Elektrické napájecí kabely pod napětím se nesmějí přejíždět. ▶ Zahradní nářadí pravidelně kontrolujte, aby bylo zajištěno, že nejsou nože, šrouby nožů a sečné zařízení opotřebované nebo poškozené. Opotřebované nože a šrouby nožů vyměňte v celé sadě, aby se zamezilo nevyváženosti. Nikdy nepoužívejte zahradní nářadí s poškozenými ochrannými kryty nebo bez bezpečnostního vybavení. Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. Nenechávejte zahradní nářadí pracovat bez dozoru, pokud víte, že se v bezprostřední blízkosti zdržují domácí zvířata, děti nebo osoby. Zahradní nářadí zapnete podle návodu k obsluze a stůjte v bezpečné vzdálenosti vůči rotujícím dílům. Zahradní nářadí neprovozujte ve stejné době se zahradním rozstřikovačem. Zaveďte časový plán, aby se zajistilo, že oba systémy nepracují současně.

Neprovádějte na zahradním nářadí žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho zahradního nářadí a vést ke zvýšenému hluku a vibracím.

Přerušovač okruhu el. proudu Rozpojte:

• před odstraněním zablokování,
• když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete,
• když zahradní nářadí neobvykle vibruje (zahradní nářadí zastavte a okamžitě zkontrolujte),
• po srážce s cizím předmětem. Zkontrolujte poškození zahradního nářadí a kontaktujte zákaznický servis Bosch kvůli nutným opravám.

Údržba a uskladnění

Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Před všemi pracemi na zahradním nářadí odstraňte přerušovač okruhu el. proudu. Před všemi pracemi na nabíjecí stanici nebo napájecím zdroji vytáhněte síťovou zástrčku ze zásuvky.

Zevnějšek zahradního nářadí čistěte důkladně pomocí měkkého štětce a hadříku. Nepoužívejte vodu ani rozpouštědla a lešticí prostředky. Veškerou ulpělou trávu a nánosy odstraňte, zejména z větracích otvorů.

Otočte zahradní nářadí spodní stranou nahoru a pravidelně vyčistěte prostor nožů. Pro odstranění pevně ulpělých kousků trávy použijte tuhý kartáč nebo škrabku. (viz obr. A) Nože lze obrátit. (viz obr. B)

Zajistěte pevné usazení všech matic, čepů a šroubů, aby byl zaručen bezpečný pracovní stav zahradního nářadí. ▶ Pravidelně zahradní nářadí prohlédněte a pro Vaši bezpečnost vyměňte opotřebované nebo poškozené díly. Dbejte na to, aby se použily pouze originální náhradní díly Bosch. ▶ Podle potřeby vyměňujte nože a šrouby v celé sadě.

Skladování

Před uskladněním zahradního nářadí odstraňte přerušovač okruhu el. proudu.

Během zimy skladujte zahradní nářadí a nabíjecí stanici na bezpečném místě, mimo dosah dětí.

Na zahradní nářadí nebo na nabíjecí stanici nestavte žádné další předměty.

SD karta

Zahradní nářadí má rozhraní pro SD kartu, to umožňuje zákaznickému servisu Bosch provádět softwarové diagnózy.

Nebezpečí s akumulátorem

Nabíjení se smí uskutečnit pouze ve firmou Bosch schválené nabíjecí stanici. Pokud ve výjimečném případě vyteče z akumulátoru kapalina, zabraňte kontaktu se zahradním nářadím. Při kontaktu s touto kapalinou vyhledejte lékařskou pomoc.

Pokud se akumulátor poškodí, může vyteči kapalina a potísnit okolní díly. Postižené díly zkontrolujte a kontaktujte zákaznický servis Bosch. Zahradní nářadí a uvnitř ležící akumulátor neotvírejte. Existuje nebezpečí zkratu a také zásahu elektrickým proudem. Chraňte zahradní nářadí před ohněm. Existuje nebezpečí výbuchu. Při poškození a neúčelném použití zahradního nářadí mohou z akumulátoru unikat výpary. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Zahradní nářadí skladujte pouze v rozsahu teploty od 5 °C do 45 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.

Bezpečnostní upozornění pro nabíječku a napájecí zdroj

Nabíjení se smí uskutečnit pouze přes originální nabíjecí stanici Bosch. V opačném případě existuje nebezpečí výbuchu a požáru. Pravidelně kontrolujte nabíjecí stanici, napájecí zdroj, kabely a zástrčky. Nabíjecí stanici nebo napájecí zdroj nepoužívejte, jestliže zjistíte poškození. Nabíjecí stanici nebo napájecí zdroj sami neotvírejte a nechte je opravit pouze kvalifikovaným odborným personálem a pouze originálními náhradními díly. Poškození na nabíjecí stanici, napájecím zdroji, kabelech a zástrčkách zvyšují riziko zásahu elektrickým proudem. ▸ Nabíjecí stanici nebo napájecí zdroj neprovozujte na lehce hořlavém podkladu (např. papír, textilie atd.) resp. v hořlavém prostředí. Kvůli při nabíjení se vyskytujícímu zahřátí nabíjecí stanice a napájecího zdroje existuje nebezpečí požáru. Dohlížejte na děti. Tím bude zajištěno, že si děti s nabíjecí stanicí, napájecím zdrojem nebo se zahradním nářadím nehrají. Děti a osoby, jež na základě svých fyzických, smyslových nebo duševních schopností nebo své nezkoušenosti či neznalosti nejsou ve stavu nabíjecí stanici nebo napájecí zdroj bezpečně obsluhovat, nesmějí nabíjecí stanici a napájecí zdroj používat bez dohledu nebo pokynu odpovědné osoby. V opačném případě existuje nebezpečí nesprávné obsluhy a zranění. Napětí zdroje proudu musí souhlasit s údaji na napájecím zdroji. Napájecí zdroj by měl být ideálně připojen na zásuvku, která je jištěna proudovým chráničem FI (RCD) s vybavovacím proudem maximálně 30 mA. Pravidelně kontrolujte funkci proudového chrániče FI (RCD). Připojovací kabel musí být pravidelně kontrolován na poškození a smí se používat pouze v bezvadném stavu. Pokud je nutné nahrazení přívodního elektrického vedení, pak to nechte provést od výrobce, jeho autorizovaného zákaznického servisu nebo od k tomu určené osoby, aby se zabránilo ohrožení bezpečnosti.

168 | Česky

▸ Při výměně kabelu nabíjecí stanice a napájecího zdroje dbejte na to, aby byly schválené firmou Bosch. Síťovou zástrčku nikdy neuchopujte mokrýma rukama. Připojovací kabel nepřejíždějte, nepřiskřípněte nebo jím nevláčejte, poněvadž by se mohl poškodit. Kabel chraňte před teplem, olejem a ostrými hranami.

Napájecí zdroj/nabíjecí stanice mají kvůli bezpečnosti ochrannou izolaci a nepotřebují žádné uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V podle prodeje). Informace obdržíte u svého autorizovaného zákaznického servisu Bosch.

Ve sporných případech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch.

Přívodní el. vedení je třeba pravidelně kontrolovat na viditelné poškození a stárnutí a smí být používáno pouze v bezvadném stavu.

Symboly

Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže zahradní nářadí lépe a bezpečněji použivat.

Symbol

Význam

Noste ochranné rukavice

Dovolené počínání

Zakázané počínání

Příslušenství/náhradní díly

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.

Technická data

Automatická sekačka trávy		Indego
Objednaci Čísló		3 600 HA2 ...
Šiřka střihu	cm	26
Výška sećení	mm	20 – 60
Áhel sklonu (max.)	°	20

*závisle na výšce sečné, stavu trávy a vlhkosti

**chráněno proti stříkající vodě ze všech stran

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

Automatická sekačka trávy		Indego
Velikost pracovní plochy - maximálne	m²	1000
- na{jedno nabití akumulátóu až*}	m²	200
Hmotnost	kg	11,1
Stupeř krytí		IPX1
Sériové císlo	viz typový štîtek na zahradním nářadi
Akumulátor		Li-lon
Jmenovité napěti	V=	32,4
Kapacita	Ah	3,0
Počet Članků akumulátoru		18
Doba provozu, prùměrně až*	min	50
Doba nabijeni akumulátoru (max.)	min	50
Ohraničujíci vodič
Ohraničujíci vodič - instalovaná déláka, min.	m	20
- instalovaná déláka, max.	m	450
Nabijeci stanice
Vstrupné napěti	V	42
Spotěba energia	W	150
Nabijeci proudly	A	2,0
Dovolený roszah teploty nabijeni	°C	5-45
Hmotnost	kg	2,0
Stupeř krytí		IPX1
Napájeci zdroj
Vstrupné napěti (střídavé napěti)	V	220-240
Třída ochrany		☐/II
Frekvence	Hz	50/60
Vystupné napěti (stejnosměrné napěti)	V	42
Stupeř krytí		IP44**
Hmotnost	kg	2,0
*závíslé na výšce sečné, stavu trávy a vlhkesti **chráněno proti stříkají vodě ze věsech stran Udaje plati pro jmenovité napěti [U] 230 V. U odólěných napěti a podle země specifických proveděné se mohou tyto udaje lišit. Dbeje prostím objednaciho císla na typovém štîtku Vašeho zahradního nářadi. Obchodnín.czáčné jižechní jestnám zhahradních nářadi se mohou měinit.

Česky | 169

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60335. Hodnocená hladina hluku A stroje činí typicky: hladina akustického tlaku 64 dB(A); hladina akustického výkonu 72 dB(A). Nepřesnost K = 2,74 dB.

Prohlášení o shodě CE

Prohlašujeme ve výhradní odpovědnosti, že výrobek popsaný v odstavci "Technická data" je v souladu s následujícími normami nebo normativními dokumenty: EN 60335 (akumulátorový stroj) a EN 60335 (nabíječka akumulátorů) podle ustanovení směrnic 2011/65/EU, 2006/95/ES, 2004/108/ES, 2006/42/ES.

2000/14/ES.

2000/14/ES: garantovaná hladina akustického výkonu 75 dB(A). Metoda posouzení shody podle dodatku VI.

Kategorie výrobku: 32

Jmenované místo:

Technická dokumentace (2006/42/ES, 2000/14/ES) u:

Vysvětlení vyobrazení pro instalaci (viz strany 3-11)

Cil počínánní	Obrázek
Vybalení obsahu dodávyk/ zahradního nářadi	1
Polohování nabijecí stanice	2 – 3
Zavedeni ochraničujicího vodiče skrz základnovou desku	4
Připojení prvního konce ochraničujicího vodiče	5
Připevněí nabijecí stanice k zemi	6
Položení ochraničujícoího vodiče	7
Připojení druhého konce ochraničujícoího vodiče	8
Nasazení ochranného krytu na nabijecí stanici	9
Připojení napájćího zdroje	10
Nabijecí stanice signalizuje sítové napěti ZAPNUTO	11
Vložení přerušováče okruhu el. proudu	12

Cil poćinámí	Obrázek
Umistěné zahradního nářadi kvúli nabítí do nabíjecí stanice	13
„Uvítaci“ obrazovka, viz text v námodu k obsluze	14
Zvednúť a nesení zahradního nářadi	15
Nastavení výšky sečení	16
Čištěné	A
Ádržba	B

Příprava trávníku

Odstraňte kameny, volné kousky dřeva, dráty, elektrické kabely pod napětím a další cizí předměty ze sečné plochy.

Zajistěte, aby sečená plocha byla rovná a neměla žádné zřetelné překážky jako prohlubně, brázdy a svahy strmější než 20°.

Hlavní plochu trávníku posečte běžnou sekačkou trávy na výšku maximálně 40 mm a prostor nad ohraničujícím vodičem na výšku maximálně 20 mm.

Instalace

Video o instalaci výrobku Indego je k dispozici na www.bosch-indego.com nebo použijte následující QR kód.

Vyberte místo pro nabíjecí stanici, vodorovně urovnané a nikoli přímo ozářené sluncem.

Zajistěte, aby nabíjecí stanice stála vedle sečené plochy s 2 m dlouhou přímou dráhou před ní a za ní. Je důležité, aby, pozorováno ze sečené travnaté plochy, ukazovaly nabíjecí kontakty směrem dolů (viz obrázek 2).

Upozornění: Pokud stojí nabíjecí stanice tak, že nabíjecí kontakty ukazují k sečené travnaté ploše nebo směrem doprava, neopustí Indego nabíjecí stanici.

Protáhněte ohraničující vodič předním otvorem v základové desce, veďte jej přímo skrz kabelovku na zadní otvor.

Ohraničující vodič upevněte v jedné přímce s otvorem pomocí kolíku. Opatrně odstraňte izolaci a připojte ohraničující vodič na pravou připojovací svorku (červenou). (viz obrázky 4 - 5) Upevněte nabíjecí stanici pomocí 4 dodaných kolíků k zemi. (viz obrázek 6)

Ohraničující vodič pokládejte proti směru hodinových ručiček a těsně na zem. Dbejte na dodržení minimální vzdálenosti od okrajů trávníku, schodů, stěn, rybníčků atd. Použijte distanční šablonu. (viz obrázek 7)

Okolo stromů, rybníčků, květinových záhonů atd. uvnitř plochy trávníku musí být položen ohraničující vodič ve směru hodinových ručiček. Vodiče k těmto zónám a od nich by se měly dotýkat, nesmějí se ale křížit. (viz obrázek 7)

Bosch Power Tools

F016L70825|(23.11.12)

170|Česky

Ohraničující vodič upevněte pomocí prvního kolíku vedle nabíjecí stanice, napněte jej a umístěte další kolíky ve vzdálenosti cca 50 cm. (viz obrázek 7)

Zkompletujte okruh a přiveďte ohraničující vodič na zadní stranu nabíjecí stanice tak, aby se nacházel v její přímce s otvorem a kolíkem. Druhý konec ohraničujícího vodiče rovněž upevněte pomocí kolíku. Přesvědčete se, že otvor, oba konce vodiče a těžítko tvoří přímku. Ohraničující vodič zkraťte, opatrně odstraňte izolaci a připojte jej na levou připojovací svorku (černá). (viz obrázek 8)

Na nabíjecí stanici nasaďte ochranný kryt. (viz obrázek 9)

Upozornění: Ohraničující vodič lze prodloužit na délku maximálně 450 m.

Upozornění: Udržujte odstup od ohraničujícího vodiče, když chcete trávník provzdušňovat nebo shrabovat.

Napájecí zdroj instalujte v chladném suchém prostředí. Spojte jej s nabíjecí stanicí a síťovou zásuvkou, která se nachází uvnitř budovy. (viz obrázek 10)

Zkontrolujte ukazatel na nabíjecí stanici. (viz obrázek 11):

• Ukazatel svítí trvale zeleně, pokud je k dispozici výstupní napětí napájecího zdroje a ohraničující vodič není přerušen.
• Ukazatel bliká zeleně, pokud je ohraničující vodič přerušený, příliš dlouhý nebo příliš krátký.
• Ukazatel nesvítí, pokud chybí výstupní napětí napájecího zdroje.

Prvotní naprogramování

Zastřete přerušovač okruhu el. proudu do zahradního nářadí a to umístěte kvůli nabití do nabíjecí stanice. (viz obrázky 12-14)

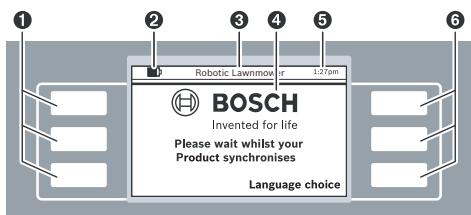

Objeví se „Uvítací“ obrazovka s následujícími symboly:

Symbol Význam

Levá multifunkční tlačítka Stav nabití akumulátoru Název menu/podmenu 4 Displej s obrazovkovými dialogy Časový údaj 6 Pravá multifunkční tlačítka

Tlačítka mají různé funkce. Aktuální význam je závislý na vyvolaném menu a bude vysvětlen na displeji.

Tlačítka vedle symbolu šipek (kurzor) ▲ nebo ▼ dovolují navigovat volbami menu nahoru či dolů. Tlačítka vedle

symbolu šipek (kurzor) nebo dovolují navigovat ve volbě menu doprava či doleva.

Displej přejde k dalšímu obrazovkovému dialogu, jakmile se volba zvolí a potvrdí.

Instalace

Jako první stiskněte tlačítko vedle „Language choice“ (volba jazyka). Objeví se obrazovkový dialog „Nastavení jazyka“ s následujícím obsahem.

Nastaveni jazyka
English
Deutsch	▲
Dansk
Svenska
Norsk	▼
Suomi
	Uložit

Zvolte jazyk a potvrďte jej pomocí "Uložit".

Zadání PIN Zadejte prosím PIN kód

Dalál

Pro zadání Vašeho osobního PIN kódu stiskněte "Další".

Zadání PIN
►	Zadejte nový PIN: ▲
←	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Zpět		Enter

Pravým/levým kurzorem zvolte zadávací pozici, kurzorem nahoru/dolů nastavte čísla a potvrďte je pomocí „Enter“ nebo vyberte „Zpět“ pro návrat k předchozímu „Zadání PIN".

Upozornění: PIN kód udržujte před cizími osobami v tajnosti. Pokud jste Váš osobní PIN kód ztratili, musíte kvůli odblokování dopravit výrobek Indego s nabíjecí stanicí do servisního střediska Bosch. Spojte se prosím s Vaším prodejcem nebo zákaznickým servisem Bosch (viz „Zákaznická a poradenská služba”).

Česky|171

Datum a čas

hh:mm

dd/mm

Formát: 12 h

Zpět

Uložit

Nastavte čas „hh:mm“, datum „dd/mm“ a formát času „Formát: 12 h“. K tomu zvolte pravým/levým kurzorem zadávací pozici, kurzorem nahoru/dolů nastavte čísla a potvrďte pomocí „Uložit“ nebo vyberte „Zpět“ pro návrat k předchozímu „Zadání PIN“.

Instalace

Stiskněte prosím Sledovat průvodce pro dokončení procesu instalace

Zpět

Sledovat

průvodce

Pro změření plochy trávníku stiskněte „Sledovat průvodce“. (Zvolte „Zpět“ pro návrat k obrazovce „Datum & Čas“.)

Instalace

Ustupte.

Sekačka se zakrátko nastartuje a bude sledovat vodič.

Následující obrazovkový dialog zobrazí první objížděný ochranný vodič:

Stav sekačky

Vyměřuje se plocha trávníku...

Zpět

Je toto zadní strana základní stanice nebo překážka? Pokud je to překážka, odstraňte ji. Sekačka bude pokračovat.

Překážka

Základnová

stanice

Vyměřování je ukončeno, pokud zahradní nářadí dosáhlo zadní strany nabíjecí stanice.

Pokud zahradní nářadí nedosáhlo zadní strany nabíjecí stanice, stiskněte „Překážka". Pro dokončení instalace si povšimněte informací na displeji.

Pokud zahradní nářadí dosáhlo zadní strany nabíjecí stanice, stiskněte „Základnová stanice".

Vyměřování ukončeno

Vyměřování ukončeno. Sekačka se vrací k základnové stanici. Prosím čekejte.

Zpět

Robotická sekačka

BOSCH

Invented for life

Sečení

Menu

Po úspěšné instalaci můžete buď stisknout „Sečení“, aby se ihned nastartovalo sečení, nebo pod „Menu > Výběr časového plánu“ vytvořit časový plán.

Další informace o chování zahradního nářadí během sečení naleznete v odstavci „Sečení“.

Vlastní nastavení

Časové plány a nastavení zahradního nářadí upravte podle své potřeby. Všechny body menu jsou vypsány v odstavci „Tabulka programu“.

Zadávání „Časového plánu“ je detailně vysvětleno. Další body menu jsou samovysvětlující.

Časový plán

„MANUÁLNĚ“ by se měl používat, pokud má zahradní nářadí pracovat pouze v aktuálním čase.

Každý jednotlivý „ČASOVÝ PLÁN“ lze upravit podle vašich požadavků.

Příklad:

Vyběr Časového plánu
Info	MANUÁLNÉ	▲
	ČAS. PLÁN 1
	ČAS. PLÁN 2
Změna	ČAS. PLÁN 3	▼
	ČAS. PLÁN 4
	ČAS. PLÁN 5
Zpět		Zvolit

Vyberte pomocí kurzoru nahoru/dolů jeden „ČASOVÝ PLÁN“, např. „ČAS. PLÁN 1“, a stiskněte „Změna“.

ČAS. PLÁN 1
Info	Pondělí	▲
	Uterý
	Středa
Změna	Čtrvtek	▼
	Pátek
	Sobota
	Neděle
Zpět		OK

Vyberte pomocí kurzoru nahoru/dolů požadovaný den sečení, např. „Pondělí“ a stiskněte „Změna“.

ČAS. PLÁN 1 - Pondělí
►	Časový实事求是 1: Zap.	▲
	Start	Konec
	12:00	14:00
►	Časový实事求是 2: Vyp.	▼
	Start	Konec
	:	:
Storno		Uložit

Nastavte časový úsek pro „Start“ a „Konec“ automatické sekačky. Pokud je např. v poledne žádoucí doba klidu, musíte nastavit dva časové úseky. Pro každý den lze zapnout resp. vypnout jak jeden časový úsek, tak i oba časové úseky.

Zahradní nářadí pracuje během časového úseku tak dlouho, než se musí nabít akumulátor. Je-li plocha trávníku posečená před uplynutím časového úseku, vrátí se zahradní nářadí zpátky k nabíjecí stanici.

Zvolte pomocí pravého/levého kurzoru časový úsek 1 a pomocí kurzoru nahoru/dolů „Zap.“ nebo „Vyp.“. Zvolte pomocí pravého/levého kurzoru „Start“ a pomocí kurzoru nahoru/dolů nastavte čas startu. Stejným způsobem a postupem zvolte „Konec“ a nastavte čas ukončení. Je-li to zapotřebí, nastavte start a konec rovněž pro časový úsek 2. Stiskněte „Uložit“, aby se zadání potvrdilo.

Pokud nemá zahradní nářadí některý den pracovat, např. v pondělí, nastavte oba časové úseky kurzorem nahoru/dolů na „Vyp.“.

Naprogramované časové úseky se zobrazí v přehledovém plánu.

ČAS. PLÁN 1
Info	Pondělí	▲
	Uterý
	Středa
Změna	Čtrvtek	▼
	Pátek
	Sobota
	Neděle
Zpět		OK

Nastavte všechny doplňující požadované dny sečení a potvrďte Váš osobní „ČAS. PLÁN 1“ pomocí „OK“.

Vyběr Časového plánu
Info	MANUÁLNÉ	▲
	ČAS. PLÁN 1
	ČAS. PLÁN 2
Změna	ČAS. PLÁN 3	▼
	ČAS. PLÁN 4
	ČAS. PLÁN 5
Zpět		Zvolit

Fajfka / se zobrazí vedle uloženého časového plánu. Zahradní nářadí začne sečení, jakmile se dosáhne dne a startovací doby časového úseku 1.

Upozornění: Nastavte rozdílné časové plány kvůli sezónním podmínkám růstu na jaře, v létě a na podzim. Všímejte si růstu trávy a je-li to zapotřebí, časové plány přizpůsobte.

Upozornění: Nožový systém Indego je dimenzovaný pro sečení krátké trávy (3-5 mm). Posečený materiál zůstane ležet jako mulč pro přihnojování trávníku.

Sečení

Nenechávejte děti jezdit na zahradním nářadí. - Dříve, než zahradní nářadí zvednete za nosnou rukojeť, stiskněte ruční tlačítko Stop.

Definujte časový plán s častým opakováním. Tím docílíte dobrých výsledků sečení, nabití akumulátoru vydrží déle a vyhnete se posečenému materiálu na trávníku.

Pokud započalo sečení:

• pracuje zahradní nářadí v modu „MANUÁLNĚ“ tak dlouho, než je plocha trávníku posečená, je stisknuto tlačítko Stop nebo se musí nabít akumulátor.
• Pracuje zahradní nářadí v programovatelném modu. Časový plán v rámci časového úseku nepřetržité. Sečení přeruší pouze kvůli nabití. Pro přerušení sečení před koncem časového úseku stiskněte manuální tlačítko Stop. Je-li plocha trávníku posečená před uplynutím časového úseku, vrátí se zahradní nářadí zpátky k nabíjecí stanici.

Zahradní nářadí je osazené následujícími senzory:

• Senzor zvednutí se aktivuje a vypne pohon a nože, když je zahradní nářadí nadzdviženo.
• Senzor převrácení rozpozná, když leží zahradní nářadí spodní stranou nahoru a vypne pohon a nože.
• Senzor zahradní rozmítací přepážky snímá překážky a mění směr.
• Senzor sklonu se aktivuje, když dosáhne zahradní nářadí úhlu 45°.

Pokud se některý ze senzorů aktivuje, např. senzor zvednutí, objeví se na displeji hlášení: „Zahradní nářadí bylo zvednuto. Pro pokračování prosím zadejte PIN kód.“ Pokud do 3 minut nenásleduje žádné zadání, přejde displej do klidového stavu. Pro opětovnou aktivaci displeje stiskněte libovolné tlačítko.

Pokud se zahradní nářadí nachází v klidovém stavu, stiskněte libovolné tlačítko pro vyvolání obrazovky se zadáváním PIN a zadejte PIN kód.

Nabíjení akumulátoru

Akumulátor je vybaven hlídáním teploty, jež dovolí nabíjení pouze v rozsahu teplot mezi 5 °C a 45 °C.

Akumulátor Li-ion se dodává částečně nabitý. Pro získání plné kapacity akumulátoru musíte zahradní nářadí před prvním použitím plně nabít v nabíjecí stanici.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškodí akumulátor.

Při právě vyprázdněném či vybitém akumulátoru se zahradní nářadí díky ochrannému obvodu vypne: nože se už nepohybují.

Tabulka programu

Následující tabulky vysvětlují různé body menu.

Nastavení		Vysvětlení
Nastavení sečeni	Sečeni okrajé	Nikdy	Zahradní nářadí neudělá nikdy zastřiženi okrajé.
		Každý 4. cyklus	Zahradní nářadí udělá zastřiženi okrajé pri každém 4. sečeni.
		Každý 2. cyklus	Zahradní nářadí udělá zastřiženi okrajé pri každém 2. sečeni.
	Překráványí stop sečeni		Nastavení Rozestupu mezi stopami sečeni
	Signál ID		Změna na jiný frekvenčnékanál pri rušeni signálu.
	Smazat vyměřeni		Zahradní nářadí znovu zachytí plochu trávníku. Upozornění: Stroj by neměl stát v nabíjecí stanici.
Bezpečnostní volby	Změna PIN		Pro reaktivaci po automatickém uzaměné a bezpečnostním vypnutí je nutné zadání PIN kódu. Změna PIN vyžaduje nejprve zadání dosavadního PIN kódu.
	Automaticke uzaměné	Zap.	Pokud se během 3 minut nestiskne Žádné tlacítko, budou tlacítka automaticky uzaměcena. Toto nastavení je doporučeno z bezpečnostnínich dūvodů a kvúli ochraně prěd krádeží.
		Vyp.	Tlačítka jsou neustále připravena pro zadáványí.
Nastavení jazyka			Změna jazyka zobrazoványí.

174 | Česky

Nastavení		Vysvětlení
Systémové volby	Hlasitost tónu tlačítek	Změna hesitosti tónu tlačítek.
	Nastavení Jas displeje	Zesvětlení āc ztmavení jasu displeje.
	Info	Informatie o verzi softwaru, sérovém Čisle a poslednémservisu.
	Tovární nastavení	Uvedení zahradiho nářadí zpátky do továrního nastavení smaže všechna osobné nastavení. Uvedení zahradiho nářadí do továrního nastavenívyžaduje novou instalaci.
Nastavení Času data		Zadání Času a data.

Vyběr Časového plánu		Vysvětlení
MANUÁLNÉ	Info	Informace pomáhajćí prí použití MANUÁLNÍHO REŽIMU.
	Zvolit	Zvolte tututo funkci,Pokud se nemá použít zádný Časový plán.
ČAS.PLÁN 1-5	Změna	Upravit ponděli Naprogramoványá ĝž 5 automatickích Časovych plánúnestavením individuálnich dnú sečení a Časovych ušekú.
		Upravit uterý
		Upravit středu
		Upravit Čtvrtek
		Upravit pátek
		Upravit sobotu
		Upravit neděli
	Zvolit	Aktivace jegnoho z 5 individuálnich Časovych plánú.

Časový plán – info		Vysvětlení
Časový plán – info		Přehled naprogramovaných dnů sečení.
	Zpět	Zpět do hlavního menu.
	Vyběr Časového plánu	Vyvoláné podmenu „Vyběr Časového plánu".

Uzamčeni tlačítek	Vysvětlení
Uzamčeni tlačítek	Tlačíka jsou uzamčena ihned, nezávisle na automatickém uzamčeni.
Odemčeni tlačítek	Pro odemčeni tlačítek je nutné zadání PIN kódu.

Česky | 175

Hledání závad

Příznaky	Možné příčina	Náprava
Zahradní nářadi neběží	Možné ucpání	Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadi (noste vždy zahradní rukavice)
	Akumulátor není zcela nabit	Zahradní nářadi kvūli nabití umistěte do nabíjcí stanice
	Přiliš dlouhá tráva	Nastavte větěsī výšku sečné
	Přiliš studený/horký akumulátor	Akumulátor neche ohrát/ochladit
	Přerušovac okruhu el. proudu není správně/není zcela nasazený	Nasad'te správně
Motor nastartujé a následné opět zastaví	Akumulátor není zcela nabit	Zahradní nářadi kvūli nabití umistěte do nabíjcí stanice
	Přerušovac okruhu el. proudu není správně/není zcela nasazený	Nasad'te správně
	Přiliš studený/horký akumulátor	Akumulátor neche ohrát/ochladit Nastavte větěsī výšku sečné
Zahradní nářadi béží prěrušovaně	Možné vinitří závada	Obratte se na autorizovaný servis Bosch
Zahradní nářadi zanechávacnepravidelný obrazsečné	Přiliš nízká výška sečné	Nastavte větěsī výšku sečné
	Tupé nože	Výměna nožú
	Možné ucpání	Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadi (noste vždy zahradní rukavice)
Misty nepousečenytrávník	Krátký Časový ušek vzhledem k velikosti trávníku	Zvětěsete Časový ušek
	Doba chodu akumulátoru	Obratte se na autorizovaný servis Bosch
	Vzdálenost mezi prěkážkami obehnanými ohraničujćím vodičem je mení než 1 m	Zvětěsete vzdálenost mezi ohraničujćím vodiči Upozorněné: prěkážky s výškou vice než 6 cm nemusej být vodičem obehné
	Hrbolatý stav trávníku	V menu Nastavení sećení větěsete/zmenšete prěkrávy ani stopy sećné
Silné vracehluk	Uvolněné matice/šroub nože	Matici/šroub nože utáhněte
	Poškozené nože	Výměna nožú
Neni možné Žádnýproces nabijeni	Zkorodované nabijeci kontakty	Očistěte nabijeci kontakty
	Možné vinitří závada	Obratte se na autorizovaný servis Bosch
Zahradní nářadi nemuže zajet do nabijeci stanice	Ohraničujćí vodič není správně nasměrovaný	Ohraničujćí vodič zkontrolujte a vyrovnejte
Ukazatel na nabijeci stanici nesvití	Sítová zástrčka napáciho zdroje není (správně) zastrčné	Sítovou zástrčku (zcela) zastrěte do zásvuky
	Možné je vadné zásvuka nebo sǐfový kabel	Sítové napěti nechte zkontrolovat oprávněm elektrárářem
	Vadné napácić zdroj nebo nabijeci stanice	Napácić zdroj nebo nabijeci stanici nechte zkontrolovat v zákaznickém servisu Bosch

176 | Slovensky

Zákaznická a poradenská služba

Při všech dotazech a objednávkách náhradních dílů je nezbytné prosím uvádějte 10-místné objednací číslo podle typového štítku zahradního nářadí.

Navíc je nutná i verze softwaru Vašeho zahradního nářadí (viz „Menu > Nastavení > Systémové volby > Info").

Česká republika

Robert Bosch odbytová s.r.o.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo speditér) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přepravě zásilky nezbytně přizván expert na nebezpečné náklady.

Zpracování odpadů

Nevyhazujte zahradní nářadí, nabíječky a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být nepoužitelná elektrická a elektronická zařízení, podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrány, shromážděny a

dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Integrované akumulátory smějí být vyjmuty pouze kvůli likvidaci. Otevřením skořepiny tělesa se může zahradní nářadí zničit. Integrované akumulátory smí kvůli likvidaci odejmout pouze autorizovaný servis.

Akumulátory/baterie:

Li-ion:

Dbejte prosím upozornění v odstavci "Přeprava".

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Dôležité upozornenie! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dobre sa oboznámte s ovládacími prvkami a so správnym používaním tohto záhradníckeho náradia. Návod na používanie si láskavo starostlivo uschovajte na neskoršie použitie.

Výstraha: Skôr ako začnete záhradnícke náradie používať, prečítajte si Návod na používanie.

Výstraha: Keď záhradnícke náradie pracuje, zachovávajte od neho bezpečný odstup.

Táto nabíjačka je vybavená bezpečnostným transformátorom.

Obsluha

Vonkajšok záhradníckeho náradia dôkladne vyčistite mäkkou kefou a vyutierajte handričkou. Nepoužívajte pritom vodu ani rozpúšťadlá alebo leštiaci prostriedok. Odstráňte všetky zvyšky usadenej zachytenej trávy a iné drobné nečistoty, predovšetkým z vetracích štrbín.

Před skladováním tohoto zahradního nářadí z něj vždy vyjměte jistič elektrického obvodu.

Bezpečnostní pokyny pro nabíječku a napájecí zdroj

*V závislosti na výšce sečení, stavu trávy a vlhkosti

**chráněno proti stříkající vodě ze všech stran

Naměřené hodnoty hluku zjištěné podle normy EN 60335.

Výsledná hodnota hladiny hluku A tohoto nářadí je typicky: hladina akustického tlaku 64 dB(A); hladina akustického výkonu 72 dB(A). Nejistota měření K = 2,74 dB.

Prohlášení o shodě CE

Pověřené pracoviště:

SRL, Sudbury, Anglie, č. 1088

PIN-kód

Urcite nejaký PIN-kód

Pokračovat

Stiskněte „Pokračovat“, abyste zadali svůj osobní PIN kód.

PIN-kód
►	Zadanie nového PIN-kódu: ▲
←	- - - - - ∨
Spätz	Zadaj

Zvolte pozici zadání pomocí kurzoru doleva/doprava, pomocí kurzoru nahoru/dolů zadejte čísla a potvrďte je, nebo zvolte „Zpět“, abyste se vrátili k předchozímu PIN kódu.

Stiskněte „Sledovat drát“, abyste spustili vyměřování plochy trávníku.

(Zvolte „Zpět“, abyste se vrátili k displeji Datum a čas.)

Následující dialog na displeji indikuje první projetí kolem vymezovacího drátu:

Je to zadní strana jednotky? Překážka? Pokud je to překážka, odstraňte ji. Indego bude pokračovat v mapování.

Prekážka

Základná jednotka

Pod „Menu > Voľba časového rozvrhu“ môžete vyvolať 5 časových rozvrhov.

Slovensky | 183

Volba Časového rozvrhu
Informácia	MANUÁLNE	▲
	Č. PLAN 1
	Č. PLAN 2
Zmena	Č. PLAN 3	▼
	Č. PLAN 4
	Č. PLAN 5
Spăt		Zvolit

Zvoľte niektorý časový rozvrh v ČASOVOM ROZVRHU pomocou kurzora Hore-dole, napr. „PLAN 1“ a stlačte „Zmena“.

Č. PLAN 1
Informácia	Pondelok	▲
	Utorok
	Streda
Zmena	Štrvtok	▼
	Piatok
	Sobota
	Nedela
Spätz		OK

Zvoľte požadovaný deň kosenia pomocou kurzora Hore-dole, napr. „Pondelok“ a stlačte „Zmena“.

Č. PLAN 1 - Pondelok
Časové okienko 1: Zap Šart 12:00 Časové okienko 2: Vyp Šart : :		▲ Konec 14:00 ▼
Prerušit	Uložit do pamăte

Toto záhradnícke náradie bude pracovať v rámci časového okienka dovtedy, kým bude treba nabíjať akumulátor. Keď bude plocha trávnika pokosená pred uplynutím časového okienka, vráti sa záhradnícke náradie späť k nabíjacej jednotke.

Zvoľte časové okienko 1 pomocou kurzora Doprava/doľava a „Zap“ alebo „Vyp“ pomocou kurzora Hore/dole. Zvoľte „Štart“ pomocou kurzora Doprava/doľava a nastavte dobu spustenia pomocou kurzora Hore/dole. Zvoľte „Koniec“ a nastavte časový bod pre ukončenie rovnakým spôsobom. V prípade potreby nastavte takisto Štart a Koniec pre časové okienko 2. Stlačte tlačidlo „Uložiť do pamäte“, aby ste potvrdili zadanie. Keď nemá záhradnícke náradie v niektorý deň pracovať, napr. v pondelok, nastavte pomocou kurzora Hore/dole obe časové okienka na „Vyp“.

Naprogramované časové okienka sa zobrazia v prehľadnom pláne.

Č. PLAN 1
Informácia	Pondelok	▲
	Utorok
	Streda
Zmena	Štrvtok	▼
	Piatok
	Sobota
	Nedějá
Spätz		OK

Nastavte okrem toho všetky požadované dni kosenia a potvrďte svoj osobný „C. Plan 1“ pomocou „OK“.

Vol'ba Časového rozvrhu
Informácia	MANUÁLNE	▲
	Č. PLAN 1
	Č. PLAN 2
Zmena	Č. PLAN 3	▼
	Č. PLAN 4
	Č. PLAN 5
Spăt		Zvolit

Háčik / sa objaví vedľa časového programu uloženého do pamäte.

Upozornenie: Nastavte rôzne sezónne časové rozvrhy podľa rastu na jar, v lete a na jeseň. Pozorujte rast trávy a v prípade potreby časový rozvrh prispôsobte.

Zadajte časový rozvrh s častými opakovaniami. Takto dosiahnete dobré výsledky kosenia, nabitie akumulátora vydrží dlhšie a vyhnete sa tomu, aby dostávala pokosená tráva na trávniku.

184 | Slovensky

Keď kosenie začalo:

• Zahradnické nářadí pracuje v režimu MANUÁLNĚ tak dlouho, dokud nebude plocha trávníku pokosena, dokud se nestiskne tlačítko Stop, nebo dokud nebude třeba nabíjet akumulátor.
• Zahradnické nářadí pracuje v naprogramovaném režimu „časového rozvrhu“ v rámci časového okénka nepřerušovaně. Kosení přeruší pouze kvůli nabíjení. Pokud chcete přerušit kosení před koncem časového okénka, stiskněte manuálně tlačítko Stop. Pokud bude plocha trávníku pokosena před uplynutím časového okénka, vrátí se zahradnické nářadí zpět k nabíjecí jednotce.

Pokud se zahradnické nářadí nachází v režimu spánku, stiskněte libovolné tlačítko a vyvolejte displej pro zadání PIN kódu a poté zadejte PIN kód.

Integrované akumulátory lze demontovat pouze za účelem likvidace. Při otevírání vnějšího pouzdra může dojít k poškození ručního zahradnického nářadí. Zabudované akumulátory lze demontovat za účelem likvidace pouze v autorizovaném servisním středisku.
