KÄYTTÖOHJE INDEGO BOSCH
Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarhalaitteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.
Puutarhalaitteessa olevien tunnuskuvien selvitys
Yleiset varoitusohjeet.
Varmista, että puutarhalaite ei sulje tai tuki ulospääsyteitä.
Varoitus: Lue käyttöohje ennen kuin otat puutarhalaitteen käyttöön.
Varoitus: Käytä katkaisulaitetta, ennen kuin suoritat puutarhalaitteeseen kohdistuvia töitä tai nostat puutarhalaitteen ylös.
Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä.
Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.
Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä.
Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toiminnassa.
Älä koskaan kulje puutarhalaitteen päällä.
Latauslaite on varustettu varmuusmuuntajalla.
Käyttö
Poista aina virtapiirin katkaisin puutarhalaitteesta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet tähän käyttöohjeeseen, käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Tätä puutarhalaitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan henkilön
valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä.
Lapsia tulisi valvoa varmistaakseen, etteivät he leiki puutarhalaitteen kanssa.
Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. Paina välittömästi punaista STOP-painiketta, jos puutarhalaitteen käytössä esiintyy vaaraa. ▸ Varmista rajoitinlangan oikea, käyttöohjeen mukainen asennus. Tarkista rajoitinlanka. Sen tulee olla koko pituudeltaan tiukka, ilman lankasilmukoita ja piikeillä kiinnitetty maahan. ▸ Tarkista säännöllisesti alue, jossa puutarhalaitetta käytetään, ja poista siitä kaikki kivet, kepit, langat ja muut vieraat esineet. Jännitteellisiä sähköjohtoja ei saa ylittää. ▸ Tarkista puutarhalaite säännöllisesti varmistaaksesi, että terät, terän pultit tai leikkuulaite eivät ole kuluneita tai vaurioituneita. Vaihda loppuun käytetyt terät sekä terän pultit aina täydellisenä sarjana epätasapainon välttämiseksi. - Älä koskaan käytä puutarhalaitetta, jonka suojukset ovat vaurioituneet tai jonka turvalaitteet puuttuvat. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia. Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Älä koskaan käytä puutarhalaitetta ilman valvontaa, jos tiedät, että kotieläimiä, lapsia tai ihmisiä on välittömässä läheisyydessä. Käynnistä puutarhalaite käyttöohjeen mukaisesti ja seiso turvallisella etäisyydellä pyörivistä osista. ▸ Älä käytä puutarhalaitetta yhtä aikaa nurmikon kastelulaitteen kanssa. Laadi aikataulu varmistaaksesi, että molemmat järjestelmät eivät toimi samanaikaisesti. Älä tee mitään muutoksia puutarhalaitteeseen. Luvattomat muutokset voivat vaikuttaa puutarhalaitteesi turvallisuuteen ja johtaa voimakkaaseen meluun sekä tärinään.
Irrota virtapiirin katkaisin:
- ennen suojuksen poistamista,
- tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä,
- jos puutarhalaite alkaa täristä poikkeuksellisesti (pysäytä puutarhalaite ja tarkista se heti),
- osuttuaan vieraaseen esineeseen. Tarkista, onko puutarhalaitteessa vaurioita, ja ota yhteys Bosch-huoltopisteeseen, jos korjauksia tarvitaan.
Huolto ja varastointi
Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella. - Poista virtapiirin katkaisin ennen kaikkia puutarhalaitteeseen kohdistuvia töitä. ▸ Irrota pistotulppa pistorasiasta ennen kaikkia latausasemaan tai sähkönsyöttölaitteeseen kohdistuvia töitä.
Puhdista puutarhalaite ulkoa huolella pehmeällä harjalla ja rievulla. Älä käytä vettä, äläkä liuottimia tai kiillotusaineita. Poista kaikki kiinnittynyt ruoho ja kerrostumat, etenkin tuuletusaukoista.
Käännä säännöllisesti puutarhalaitteen alapuoli ylöspäin ja puhdista teräalue. Käytä jäykkää harjaa tai kaavinta kiinnittyneen leikkuujätteen poistamiseen. (katso kuva A)
Terät voidaan kääntää. (katso kuva B)
Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taattu. Tarkista puutarhalaite säännöllisesti ja vaihda varmuuden vuoksi loppuunkuluneet tai vaurioituneet osat uusiin. Varmista, että käytät ainoastaan alkuperäisiä Bosch-varaosia. Vaihda tarvittaessa terät ja terän pultit täydellisenä sarjana.
Varastointi
- Poista virtapiirin katkaisin ennen puutarhalaitteen varastointia.
Säilytä puutarhalaite ja latausasema talven ajan varmassa, kuivassa paikassa, lasten ulottumattomissa.
Älä koskaan aseta mitään muita esineitä puutarhalaitteen tai latausaseman päälle.
SD-kortti
Puutarhalaitteessa on SD-korttipaikka, jonka avulla Bosch-huoltopisteet voivat suorittaa ohjelman virheenmäärityksiä.
Akun aiheuttamat vaaratilanteet
Latauksen saa suorittaa ainoastaan Boschin sallimassa latausasemassa. Vältä koskettamasta puutarhalaitetta, jos cavillisuudesta poiketen akusta purkautuu nestettä. Kysy lääkäriltä apua, jos joudut kosketukseen tämän nesteen kanssa. Jos akku vaurioituu, saattaa nestettä purkautua ja läheiset osat voivat kastua. Tarkista kyseiset osat ja ota yhteyttä Bosch-huoltopisteeseen. Älä avaa puutarhalaitetta tai sen sisällä olevaa akkua. On olemassa oikosulun ja sähköiskun vaara. Suojaa puutarhalaite kosteudelta. On olemassa räjähdysvaara. Jos puutarhalaite vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa akusta purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos haittoja ilmenee. Höyryt voivat ärsyttää hengitysteitä. Varastoi puutarhalaite ainoastaan lämpötila-alueella 5 °C ... 45 °C. Älä esim. jätä puutarhalaitetta kesällä autoon.
Latauslaitteen ja sähkönsyöttölaitteen turvallisuusohjeet
Latauksen saa suorittaa ainoastaan alkuperäisessä Bosch-latausasemassa. Muussa tapauksessa syntyy räjähdys- ja tulipalovaara.
Tarkista säännöllisesti latausasemaa, johtoa ja pistotulppaa. Älä käytä latausasemaa tai sähkönsyöttölaitetta, jos huomaat siinä olevan vaurioita. Älä avaa latausasemaa tai sähkönsyöttölaitetta itse, ja anna ainoastaan ammattitaitoisten henkilöiden korjata sitä alkuperäisiä varaosia käyttäen. Vahingoittunut latausasema, sähkönsyöttölaite, johto tai pistotulppa kasvattaa sähköiskun vaaraa. Älä käytä latausasemaa helposti palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latausaseman ja sähkönsyöttölaitteen kuumeneminen latauksen aikana synnyttää tulipalovaaran. Pidä lapsia silmällä. Täten varmistat, että lapset eivät leiki latausaseman, sähkönsyöttölaitteen tai puutarhalaitteen kanssa. Lapset ja henkilöt, jotka fyysisten, aistillisten tai henkisten kykyjensä, kokemattomuutensa tai puuttuvan tietonsa takia eivät turvallisesti voi käyttää latausasemaa tai sähkönsyöttölaitetta, eivät saa käyttää latausasemaa tai sähkönsyöttölaitetta ilman vastuullisen henkilön valvontaa tai neuvontaa. Muussa tapauksessa on olemassa väärinkäytön ja loukkaantumisen vaara. Virtalähteen jännitteen tulee vastata sähkönsyöttölaitteessa olevia tietoja. Sähkönsyöttölaite tulisi mieluiten liittää FI-vikavirtasuojakytkimen (RCD) suojaamaan pistorasiaan, jonka vikavirta on korkeintaan 30 mA. Tarkista FI-vikavirtasuojakytkimen (RCD) toiminta säännöllisesti. On säännöllisesti tarkistettava, että liitäntäjohdossa ei ole merkkejä vaurioista, ainoastaan moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vaihdettava, työ täytyy antaa valmistajan, valtuutetun huollon tai ammattitaitoisen henkilön tehtäväksi, jotta välttyisit turvallisuusriskiltä. Varmista latausaseman ja sähkönsyöttölaitteen johtoja vaihtaessasi, että johdot ovat Boschin hyväksymiä. Älä koskaan tartu pistotulppaan käsien ollessa kosteita. Verkkojohdon yli ei saa ajaa, sitä ei saa litistää eikä murtaa, koska se saattaa vahingoittua. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.
Sähkönsyöttölaite ja latausasema ovat turvallisuussyistä suojaeristettyjä, eikä niitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Tietoa saat valtuutetusta Bosch-huoltopisteestä. Kysy epävarmoissa tapauksissa sähkömieheltä tai lähimmästä Bosch-sopimushuollosta.
On säännöllisesti tarkistettava, että liitäntäjohdossa ei ole merkkejä vaurioista tai ikääntymisestä, ainoastaan moitteettomassa kunnossa olevaa johtoa saa käyttää.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin.
Tunnusmerkki Merkitys
Käytä suojakäsineitä
Sallittu käsittely
Kielletty menetelmä
Lisälaitteet/varaosat
Määräyksenmukainen käyttö
Puutarhalaite on tarkoitettu ruohonleikkuuseen yksityisalueella.
Tekniset tiedot
| Robottiruohonleikkuri | Indego |
| Tuotenumero | | 3 600 HA2 ... |
| Leikkuuleveys | cm | 26 |
| Leikkuukorkeus | mm | 20 – 60 |
| Kaltevuuskulma (maks.) | ° | 20 |
| Työpinta-alan koko | | |
| - suurin | m2 | 1000 |
| - akun latausta kohti jopa* | m2 | 200 |
| Paino | kg | 11,1 |
| Sujoaus | | IPX1 |
| Sarjanumero | katso sarjanumero puutarhalaitteen typp-pikilvestä | |
| Akku | | Li-ioni |
| Nimellisjännite | V= | 32,4 |
| Kapasiteetti | Ah | 3,0 |
| Akkukennojen lukumärä | | 18 |
| Käyttoäika, keskimärärin jopa* | min | 50 |
| Akun latausaika (maks.) | min | 50 |
| *riippuu leikkuukorkeustesa, ruohon laudusta ja kosteustesa**roiskevesisuojattu joka suunnasta |
| Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkevilla jännitteillä ja maakohtaissisa malleissa{name tiedot voivat vaidhella}. |
| Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yk-sittäisten puutarhalaitteiden kauppanimitys saattaa vaidhella. |
124 | Suomi
| Robotiruohonleikkuri | Indego |
| Rajoitinlanka | | |
| Rajoitinlanka
- asennetttu pituus, väh. | m | 20 |
| - asennetttu pituus, maks. | m | 450 |
| Latausasaemia | | |
| Sisäänmenojännite | V | 42 |
| Tehontarve | W | 150 |
| Latausvirta | A | 2,0 |
| Sallittu latauslämpötila-alue | °C | 5 - 45 |
| Paino | kg | 2,0 |
| Sujoaus | | IPX1 |
| Sähkönsyöttolaite | | |
| Sisääntulojännite (vaihtojännite) | V | 220 - 240 |
| Sujoausluokka | | ☐/II |
| Taajus | Hz | 50/60 |
| Ulostulojännite (tasajännite) | V | 42 |
| Sujoaus | | IP44** |
| Paino | kg | 2,0 |
| *rippuu leikkuukorkeudesta, ruohon laudusta ja kosteudesta
**riskevesisuojattu joka suunnasta | | |
| Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jänninitellä ja maakhtaissisa malleissa{name tiedot voivat vaidhella. Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumo. Yk-sittäisten puutarhalaitteiden kauppanimitys saattaa vaidhella. |
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60335 mukaan.
Laitteen tyypillinen A-painotettu melutaso on: äänen painetaso 64 dB(A); äänen tehotaso 72 dB(A). Epävarmuus
K = 2,74 dB
Standardinmukaisuusvakuutus C
Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 (akkulaite) ja
EN 60335 (akun latauslaite) direktiivien 2011/65/EU, 2006/95/EY, 2004/108/EY, 2006/42/EY, 2000/14/EY määräysten mukaan.
2000/14/EY: Taattu äänen tehotaso 75 dB(A). Yhteensopivuuden arviointimenetelmä liitteen VI mukaan.
Tuotelaji: 32
Nimetty tarkastusasema:
SRL, Sudbury, England, Nr. 1088
Tekninen tiedosto (2006/42/EY, 2000/14/EY):
Asennuskuvien selitys (katso sivut 3-11)
| Tehtävää | Kuva |
| Vakiovarusteet/puutarhalaitteen pakkauksen
avaus | 1 |
| Latausaseman sjoitus | 2-3 |
| Rajoitinlangan vetäminen pohjaleynläpi | 4 |
| Rajoitinlangan alkupään liitäntä | 5 |
| Latausaseman kiinnitys maahan | 6 |
| Rajoitinlangan vetäminen | 7 |
| Rajoitinlangan loppupään liitäntä | 8 |
| Suojuksen asennus latausasemaan | 9 |
| Sähkönsyöttölaitteen liitäntä | 10 |
| Latausasema viestittäverkkojännite ON | 11 |
| Virtapiirin katkaisimen asennus | 12 |
| Puutarhalaiteen asettaminen latausasemaan la-tausta varten | 13 |
| "Tervetuloa"-kuvaruut, katso teksti käytöhojeessa | 14 |
| Puutarhalaiteen nostaminen ja Kantaminen | 15 |
| Leikkuukorkeuden asetus | 16 |
| Puhdistus | A |
| Huolto | B |
Nurmikon esivalmistelu
Poista kivet, irtonaiset puukappaleet, langat, jännitteelliset verkojohdot ja muut vieraat esineet leikattavalta alueelta. Varmista, että leikattava pinta on tasainen ja että puutarhalaitteelle ei ole selviä esteitä, kuten kouruja, uria tai jyrkkiä yli 20° rinteitä.
Leikkaa nurmikon pääosa perinteisellä ruohonleikkurilla maks. 40 mm korkeuteen ja rajoitinlangan päällä oleva alue maks. 20 mm korkeuteen.
Asennus
Indegon asennuksesta kertova video löytyy osoitteesta www.bosch-indego.com, tai käytä seuraavaa QR-koodia.
Valitse latausasemalle sijainti, joka on tasoitettu vaakasuoraksi eikä ole suorassa auringonpaisteessa.
Varmista, että latausasema on lähellä leikattavaa aluetta ja että siihen ja siitä pois vie 2 m pitkä suora reitti. On tärkeää, että latauskoskettimet osoittavat vasemmalle leikattavasta nurmikosta katsoen (katso kuva 2).
Ohje: Jos latausasema on sijoitettu niin, että latauskoskettimet osoittavat leikattavan nurmikon suuntaan tai oikealle, Indego ei lähde latausasemasta.
Vedä rajoitinlanka pohjalevyn etummaisen reiän läpi, ohjaa se suoraan johtokanavaa pitkin ja takimmaisen reiän läpi. Kiinnitä rajoitinlanka piikillä suoraan reiän suunnassa. Poista eriste varovasti ja liitä rajoitinlanka oikeanpuoliseen liittimeen (Punainen). (katso kuvat 4 - 5)
Kiinnitä latausasema neljällä toimitukseen kuuluvalla piikillä maahan. (katso kuva 6)
Vedä rajoitinlanka vastapäivään ja tiiviisti maata vasten. Ota huomioon noudatettava vähimmäisetäisyys nurmikon reunasta, portaista, seinistä, lammikoista jne. Käytä etäisyysmallinetta. (katso kuva 7)
Rajoitinlangan täytyy kiertää nurmikossa olevia puita, lammikoita, kukkapenkkejä jne. myötäpäivään. Näihin alueisiin menevien ja niistä tulevien johtojen tulisi koskettaa toisiaan, mutta ne eivät saa mennä ristiin. (katso kuva 7)
Kiinnitä rajoitinlanka ensimmäisellä piikillä latausaseman vierestä, kiristä rajoitinlanka ja aseta seuraavat pikit 50 cm etäisyydelle toisistaan. (katso kuva 7)
Täydennä kierros ja vedä rajoitinlanka latausaseman kääntöpuolelle niin, että se on samalla linjalla reiän ja piikin kanssa. Kiinnitä myös rajoitinlangan toinen pää piikillä. Varmista, että reikä, langan molemmat päät ja piikki ovat samalla linjalla. Lyhennä rajoitinlanka, poista eriste varovasti ja liitä rajoitinlanka vasemmanpuoliseen liittimeen (Musta). (katso kuva 8)
Aseta suojus latausaseman päälle. (katso kuva 9)
Huomio: Rajoitinlankaa voi pidentää korkeintaan 450 m pituiseksi.
Huomio: Pidä etäisyyttä rajoitinlankaan, kun poistat sammaletta tai haravoit nurmikkoa.
Asenna sähkönsyöttölaite viileään, kuivaan ympäristöön. Liitä sähkönsyöttölaite latausasemaan ja verkkopistorasiaan, joka sijaitsee rakennuksen sisällä. (katso kuva 10)
Tarkista latausaseman merkkivalon osoitus. (katso kuva 11):
- Merkkivalo palaa pysyvästi vihreänä, kun sähkönsyöttölaitteesta tulee jännitettä ja rajoitinlanka on ehjä.
- Merkkivalo vilkkuu vihreänä, jos rajoitinlanka on katkennut tai on liian pitkä tai liian lyhyt.
- Merkkivalo ei pala, jos sähkönsyöttölaitteen ulostulojännite puuttuu.
Ensimmäinen ohjelmointi
Asenna virtapiirin katkaisin puutarhalaitteeseen ja aseta se lataukseen latausasemaan. (katso kuvat 12 - 14)

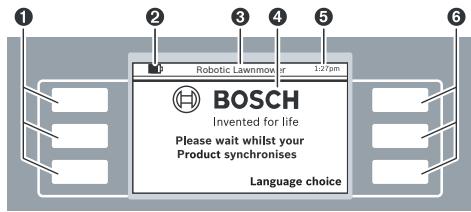

"Tervetuloa"-kuvaruutu ilmestyy seuraavilla tunnuskuvilla:
Tunnusmerkki
Merkitys
1
Vasemmat monitoiminäppäimet
2
Akun varaustila
3
Valikon/alavalikon otsikko
4
Näyttö, jossa kuvaruututekstit
5
Ajan näyttö
6
Oikeat monitoiminäppäimet
Näppäimissä on erilaisia toimintoja. Merkitys riippuu kutsutusta valikosta, ja se selostetaan näyttöruudussa.
Näppäimet nuolitunnusten (kohdistin) ▲ tai ▼ vieressä sallivat navigoinnin ylös- tai alaspäin valikoissa. Näppäimet nuolitunnusten (kohdistin) ▷ tai ◁ vieressä sallivat navigoinnin oikealle tai vasemmalle valikoissa.
Näyttö vaihtuu seuraavaan kuvaruututekstiin, kun vaihtoehto on valittu ja kuitattu.
Asennus
Paina ensimmäisenä näppäintä "Language choice" (kielenvalinta) vieressä. Kuvaruutuvalinnassa "Kielen valinta" ilmestyy seuraava teksti.
| Kielen valinta |
| English | |
| Deutsch | ▲ |
| Dansk | |
| Svenska | |
| Norsk | ▼ |
| Suomi | |
| Tall. |
Valitse kieli ja vahvista näppäimellä "Tall."
126 | Suomi
PIN-koodi
Määrität PIN-koodi
Jatka
Syötä henkilökohtainen PIN-koodisi painamalla näppäintä "Jatka".
PIN-koodi
Syötä uusi PIN:
Tak.
Syötä
Valitse syöttökohta kohdistimella oikealle/vasemmalle, aseta numerot kohdistimella ylös/alas ja vahvista näppäimellä "Syötä", tai valitse "Tak." palataksesi edelliseen "PIN-koodi".
Huomio: Varjele PIN-koodisi sivullisilta. Jos olet kadottanut henkilökohtaisen PIN-koodisi, on sinun tuotava Indego ja latausasema Bosch huoltoon. Ota yhteyttä kauppiaasi tai Bosch-huoltopisteeseen (katso "Asiakaspalvelu ja käyttöneuvonta").
Päivämäärä & aika
hh:mm
dd/m
Muoto: 12 h
Tak.
Tall.
Aseta kelloaika "hh:mm", päävämaärä "dd/mm" ja kelloajan muoto "Muoto: 12 h". Valitse syöttökohta kohdistimella oikealle/vasemmalle, aseta numerot kohdistimella ylös/alas ja vahvista näppäimellä "Tall.", tai valitse "Tak." palataksesi edelliseen "PIN-koodi".
Asennus
Paina Seuraa lankaa asetusvaiheen lopettamiseksi
Tak.
Seuraa
lankaa
Paina "Seuraa lankaa" nurmikon pinta-alan mittauksen lopettamiseksi.
(Valitse "Tak." palataksesi "Päivämäärä & aika"-kuvaruutuun.)
Asennus
Huomio!
Indego käynnistyy pian ja lähtee seuraamaan rajaa lankaa.
Seuraava kuvaruutuvalinta näyttää ensimmäisen lähdön rajoitinlankaa pitkin:
Ruohonleikkurin tila
Puutarhaa kartoitetaan...
Takaisin.
Terä ei pyöri, kun puutarhalaite kiertää rajoitinlankaa ensimmäistä kertaa.
Kartoitus suoritettu
Onko tämä telakan takaosa vai este? Jos se on este, poista se. Indego jatkaa kartoitusta
Este
Telakka
Mittaus on päättynyt, kun puutarhalaite on saavuttanut latausaseman kääntöpuolen.
Paina "Este", jos puutarhalaite ei ole saavuttanut latausaseman kääntöpuolta. Ota huomioon näytöruudussa näkyvät tiedot asennuksen päättämiseksi.
Paina "Telakka", jos puutarhalaite on saavuttanut latausaseman kääntöpuolen.
Kartoitus suoritettu
Kartoitus päättynyt. Ruohonleikkuri
palaa telakkaan.
Odota.
Tak.
Robotiruohonleikkuri
BOSCH
Invented for life
Ruohon-
leikkuu
Valikko
Onnistuneen asennuksen jälkeen voit joko painaa "Ruohonleikkuu" käynnistääksesi ruohonleikkuun välittömästi, tai laatia aikataulun kohdassa "Valikko > Ajastuksen valinta".
Lisää tietoa puutarhalaiteen toiminnasta ruohonleikkuun aikana löydät kappaleesta "Ruohonleikkuu".
Omat asetukset
Tee puutarhalaiteen aikasuunnitelmat ja asetukset tarpeittesi mukaisesti. Kaikki valikkokohdat on lueteltu luvussa "Ohjelmataulukko".
"Aikasuunnitelman" laadinta on selostettu yksityiskohtaisesti. Muut valikkokohdat selittävät itsensä.
Aikasuunnitelma
Kohdassa "Valikko > Ajastuksen valinta" voit kutsua 5 aikasuunnitelmaa.
Käytä "MANUAL.", jos puutarhalaitteen tulee toimia vain kyseisenä ajankohtana.
Jokaista yksittäistä "OHJELMA"-käyttötapaa voi säätää vaatimustesi mukaiseksi.
Esimerkki:
Ajastuksen valinta
Tieto
MANUAL.
OHJELMA 1
OHJELMA 2
Muuta
OHJELMA 3
OHJELMA 4
OHJELMA 5
Tak.
Valitse
Valitse "Ajastuksen valinta" kohdistimella ylös/alas, esim.
"OHJELMA 1" ja paina "Muuta".
OHJELMA 1
Tieto
Maanantai
Tiistai
Keskiviikko
Torstai
Perjantai
Lauantai
Sunnuntai
Takaisin
OK
Valitse haluttu leikkuupäivä kohdistimella ylös/alas, esim.
"Maanantai" ja paina "Muta".
OHJELMA 1 - Maanantai
Aikaikkuna
ON
Alku
Loppu
12:00
OFF
14:00
Alku
Loppu
Keskeytä
Tall.
Aseta aikaikkuna automaattisen ruohonleikkuun "Alku" ja "Loppu" toiminnoille. Laadi kaksi aikaikkunaa, jos esim. tarvitaan lepoaika keskipäivällä. Jokaiselle päivälle voi kytkeä päälle tai pois päältä sekä yksi että molemmat aikaikkunat.
Puutarhalaite toimii aikaikkunan puitteissa kunnes akku on ladattava. Jos nurmikko on leikattu ennen aikaikkunan umpeutumista, puutarhalaite palaa latausasemaan.
Valitse aikaikkuna 1 kohdistimella oikealle/vasemmalle ja "ON" tai "OFF" kohdistimella ylös/alas. Valitse "Alku" kohdistimella oikealle/vasemmalle ja aseta käynnistysaika kohdistimella ylös/alas. Valitse "Loppu" ja aseta lopetuksen aika vastaavalla tavalla. Aseta tarvittaessa alku ja loppu myös aikaikkunalle 2. Vahvista syötetty arvo painamalla "Tall."
Kytke pois molemmat aikaikkunat siirtämällä kohdistinta ylös/alas kohtaan "OFF", jos puutarhalaitteen ei tule toimia yhtenä päivänä, esim. maanantaina.
Ohjelmoidut aikaikkunat näkyvät yleiskaavioissa.
| OHJELMA 1 |
| Tieto | Maanantai | ▲ |
| Tiiistai | |
| Keskiv. | |
| Muuta | Torstai | ▼ |
| Perjantai | |
| Lauantai | |
| Sunnuntai | |
| Tak. | | OK |
Aseta kaikki lisäksi tarvittavat leikkuupäivät, ja vahvista henkilökohtainen "OHJELMA 1" näppäimellä "OK".
| Ajastuksen valinta |
| Tieto | MANUAAL. | ▲ |
| OHJELMA 1 | |
| OHJELMA 2 | |
| Muuta | OHJELMA 3 | ▼ |
| OHJELMA 4 | |
| OHJELMA 5 | |
| Tak. | | Valitse |
Tallennetun aikasuunnitelman viereen ilmestyy ruksi. Puutarhalaite käynnistää ruohonleikkuun heti, kun aikaikkunan 1 päivä ja alkuaika on saavutettu.
Huomio: Aseta erilaisia aikasuunnitelmia kevään, kesän ja syksyn kausien kasvuolosuhteita varten. Tarkkaile ruohon kasvua, ja sovita tarvittaessa aikasuunnitelmasi sen mukaan.
Huomio: Indegon teräjärjestelmä on suunniteltu lyhyen ruohon (3–5 mm) leikkaamiseen. Leikkuujätteen voi jättää silppuna nurmikon lannoitteeksi.
Ruohonleikkuu
Älä anna lasten ajaa puutarhalaitteen päällä. Paina manuaalista STOP-painiketta ennen kuin nostat puutarhalaitetta kahvasta.
Määrää aikasuunnitelma tiheillä toistoilla. Täten saavutat hyvät ruohonleikkuutulokset, akun lataus kestää pidempään ja vältät leikkuujätteet nurmikollasi.
Kun ruohonleikkuu on alkanut:
- Puutarhalaite toimii käyttötavassa "MANUAL", kunnes nurmikko on leikattu, STOP-painiketta on painettu tai akku täytyy ladata. Puutarhalaite toimii ohjelmoitavassa käyttötavassa "OHJELMA" keskeytyksettä aikaikkunan puitteissa. Ruohon
leikkuu keskeytyy vain latausta varten. Voit keskeyttää aikaikkunan puitteessa toimivan ruohonleikkuun painamalla manuaalista STOP-painiketta. Jos nurmikko on leikattu ennen aikaikkunan umpeutumista, puutarhalaite palaa latausasemaan.
Puutarhalaitteessa on seuraavat tunnistimet:
- Nostotunnistin aktivoituu ja kytkee pois moottorin sekä terät, jos puutarhalaitetta nostetaan.
- Kiepsahdustunnistin huomaa, jos puutarhalaite makaa pohja ylöspäin, ja kytkee moottorin ja terät pois päältä.
- Eston tunnistin tunnistaa kosketuksesta esteen puutarhalaitteen väylällä ja aikaansaa suunnanvaihdon.
- Kallistustunnistin aktivoituu, jos puutarhalaite saavuttaa 45° kallistuskulman.
Jos jokin tunnistimista aktivoituu, esim. nostotunnistin, näyttöön ilmestyy viesti: "Puutarhalaite on nostettu. Syötä PIN-koodi jatkoa varten." Näyttö siirtyy lepotilaan, jos 3 minuutin aikana ei viestiä tule. Aktivoi näyttö uudelleen painamalla mitä tahansa painiketta.
Kun puutarhalaite on lepotilassa, painat mitä tahansa näppäintä PIN-syötön kuvaruudun kutsumiseksi ja syötät PIN-koodin.
Akun lataus
Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 5°C - 45°C.
Litiumakku toimitetaan osittain ladattuna. Saadaksesi täyden kapasiteetin akusta, tulee puutarhalaite ladata täyteen latausasemassa ennen ensimmäistä käyttöä.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä sen elinikää. Latauksen keskeytys ei vaurioita akkua.
Akun tyhjentyessä käytössä tai purkautuessaan suojakytkentä pysäyttää puutarhalaitteen: terät eivät enää liiku.
Ohjelmataulukko
Seuraavat taulukot selvittävät eri valikkokohtia.
| Assetukset | Selvitys |
| Leikkuusäädöt | Reunan leikkuu | Ei koskaan | Puutarhalaite ei koskaan leikkaa reunoja. |
| Joka 4. kerta | Puutarhalaite leikkaa reunoja joka 4. leikkuu n aikana. |
| Joka 2. kerta | Puutarhalaite leikkaa reunoja joka 2. leikkuu n aikana. |
| Leikkuuleveyden ylitisys | | Leikkuuraitojen välisen etäisyyden asetus |
| Signaali ID | | Vaihto toiselle taajuuskanavalle signaihäirön esiinty- essä. |
| Leikkuualueen poisto | | Puutarhalaiterekisterö Nurmikon uudelteen.
Huomio: Koneen ei tulisi seistä latausasemassa. |
| Asetukset | Selivits |
| Turballisuusopti-ot | PIN muutos | Uudelleenaktivointiin automaattisen luktuksen ja turva-katkaisun jälkeen vaaditaan PIN-koodin syöttö.PIN-koodin muutos vaatii ensin vanhan PIN-koodin syö-tön. |
| Automaattinen lukitus | ONNäppäimet lukkiutuvat automaattisesti ellei 3 minuutinaikana paineta mitään nappäintä.Tätä asetusta suositellaan varmuussyistä ja varkaussuo-jaksi. |
| OFFNäppäimet ovat aina valmiina syöttöär varten. |
| Kielen valinta | | Näytöruudun kielen muutos. |
| Järnestel-mäoptiot | Nappänten ä-nenvoimakkuus | |
| Näytön säätö | Näytön kirkkauden säätö valoisammaksi tai tummem-maksi. |
| Tieto | |
| Tehdasasetukset | Puutarhalaiteen palautus tehdasasetuksiin poistaa kaikkihenkilökohtaiset asetukset.Palautus tehdasasetuksiin vaatii uuden asennuksen. |
| Ajan & pääväm.asetus | | Ajan ja päävämärän syöttö. |
| Ajastuksen valinta | Selvitys |
| MANUAAL. | Tieto | | Aputietoa MANUAAL. käytöän. |
| Valitse | | Valitse tämä toiminto, jos aikesaunniltemmae ei tulla käyt-tämään. |
| OHJELMA 1 - 5 | Muuta | Maanantain muokkaus | Jopa viiden automaattisen aikesaunniltemman ohjelmoin- ti asettamalla yksilollisää leikkuupäiviä ja aikaikkunoita. |
| Tiistain muokkaus |
| Keskiviikon muokkaus |
| Torstain muokkaus |
| Perjantain muokkaus |
| Lauantain muokkaus |
| Sunnuntain muokkaus |
| Valitse | | Aktivoyhden viidestä yksilollisetä aikesaunniltemasta. |
| Aikasuunnitel-
man tiedot | Selvitys |
| Aikasuunnitel-
man tiedot | |
| Tak. | Katsaus ohjelmoituihin leikkuupäviin. |
| Ajastuksen valinta | Takaisin päävalikkoon. |
| Alavalikon "Ajastuksen valinta" kutsuminen. |
| Näppänten luki-tus | Selvitys |
| Näppänten luki-tus | Näppämet lukkiutuvat valittömästi, automaattisesta lu-kituksesta riippumatta. |
| Näpp. vapautus | Näppänten vapautukseen vaaditaan PIN-koodin syöttö. |
Vianetsintä
| Vian oire | Mahdolliset vikalähteet | Korjaus |
| Puutarhalaite ei toimi | Tukkeutuma mahdollinen | Tarkista puutarhalaiteen alapinta ja puhdista se tarvit-taessa (käytä aina puutarhakäsiniteit) |
| Akku ei ole tãydessä latauksessa | Puutarhalaiteen asettaminen latausasemaan latausta varten |
| Ruoho on lian pitkä | Aseta suurempi leikkuukorkeus |
| Akku on liian kylmä/liian kuuma | Anna akun lämmetä/jähtyä |
| Virtapirin katkaisinta ei ole asennetu oikein/kokonaan | Asenna oikein |
| Moottori käynistyy ja pysähtyy sitten uudelleen | Akku ei ole tãydessä latauksessa | Puutarhalaiteen asettaminen latausasemaan latausta varten |
| Virtapirin katkaisinta ei ole asennetu oikein/kokonaan | Asenna oikein |
| Akku on liian kylmä/liian kuuma | Anna akun lämmetä/jähtyä Aseta suurempi leikkuukorkeus |
| Puutarhalaite käy katkonaisesti | Sisäinen vika mahdollinen | Känny Bosch-sopimushuollon puoleen |
| Puutarhalaite jättä epatasaisen leikkuu-jäljen | Leikkuukorkeus on liian pieni | Aseta suurempi leikkuukorkeus |
| Terä on tylsa | Terän vaihto |
| Tukkeutuma mahdollinen | Tarkista puutarhalaiteen alapinta ja puhdista se tarvit-taessa (käytä aina puutarhakäsiniteit) |
| Nurmikko osittain leikkaamatta | Aikaikkuna on liian pieni, kun nurmikon koko otetaan huomioon | Suurrenna aikaikkunaa |
| Akun kãytöaika | Känny Bosch-sopimushuollon puoleen |
| Etäisyss rajoitinlangan ympäröimien esteiden vãlissä on alle 1 m | Kasvata rajoitinlankojen valinen etäisyss Huomautus: Yli 6 cm korkeita esteitä ei tarvitse ympä- roidä langalla |
| Kuoppainen nurnikonpinta | Kasvata/pienennä leikkuraitoen peitto valikossa |
| Voimakas ∀rä-nä/melu | Terän mutteri/-ruvu on lõysällä | Kiristä terän mutteri/-ruvu |
| Terä on vahingoittunut | Terän vaihto |
| Lataaminen ei ole mahdollista | Latauskoskettimet hapettuneita | Puhdista latauskoskettimet |
| Sisäinen vika mahdollinen | Känny Bosch-sopimushuollon puoleen |
EMLViká 131
| Vian oire | Mahdolliset vikalähteet | Korjaus |
| Puutarhalaite ei pää- se latausasemaan | Rajoitinlankaa ei ole asennettu oikein | Tarkista ja suorista rajoitinlanka |
| Latausaseman merkkivalo ei pala | Sähkönnyöttolaitteen verkkopistotulppaa ei ole liitetty (oikein) | Liitä pistotulppa (kunnolla) pistorasian |
| Pistorasia tai verkkojohto saattaa olla viali- nen | Anna valtuutetun sähkömiehen tarkistaa verkkojännite |
| Sähkönnyöttolaite tai latausasema on viali- nen | Anna Bosch-huoltopisteen tarkistaa sähkönnyöttolaite tai latausasema |
Asiakaspalvelu ja käyttöneuvonta
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä.
Lisäksi tarvitaan puutarhalaitteen ohjelmaversio (katso "Valikko > Asetukset > Järjestelmäasetukset > Tieto").
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.
Hävitys
Älä heitä puutarhalaitteita, latauslaitteita tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin
2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Sisäänrakennettuja akkuja saa irrottaa ainoastaan hävitystä varten. Kotelon avaaminen saattaa tuhota puutarhalaitteen. Vain huoltopalvelu saa irrottaa sisäänrakennettuja akkuja hävitystä varten.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa "Kuljetus".
Oikeus teknisiin muutoksiin pidätetään.
Ytɒðeɪŋ Kɪvɒdvʊv, yevɪkʌ.
Lisatarvikud/varuosad
Nouetekohane kasutamine
Muruettevalmistamine
Niiduk alustab niitmist ajaraamis 1 kuvatava nädalapäeva ja kellaaja saabumisel.
Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6791122
Faks: 679 1129
Transport
Lietotāja iestatījumi
Pēc vajadzības veiciet dārza instrumenta laika izvēli, kā arī iestatījumus. Visi izvēlnes punkti ir uzskaitīti sadaļā „Programmu tabula".
