Ürün Tipi	Kablosuz Robot Çim Biçme Makinesi
Marka	BOSCH
Model	INDEGO
Kesme Genişliği	26 cm
Kesme Yüksekliği	20 – 60 mm, ayarlanabilir
Tavsiye Edilen Biçme Alanı	1000 m²'ye kadar
Şarj Başına Kullanım Süresi	Yaklaşık 50 dakika (200 m²'ye kadar)
Şarj Süresi	Yaklaşık 50 dakika (maks.)
Maksimum Eğim	20°
Ağırlık	11,1 kg
Pil Tipi	Lityum-iyon, 32,4 V, 3,0 Ah
Güç Kaynağı	220-240 V, 50/60 Hz güç adaptörü, şarj istasyonu
Koruma Sınıfı	II (çift yalıtım)
Koruma Derecesi	IPX1 (alet), IP44 (güç kaynağı)
Ana Fonksiyonlar	Otomatik biçme, zaman programlama (5 zaman), kenar yönetimi, engel algılama, kaldırma ve devrilme sensörü
Kurulum	Çevre kablosu döşenmesi gerekir (maks. 450 m)
Bakım	Bıçakların ve havalandırma deliklerinin düzenli temizliği, ters çevrilebilir bıçaklar, tam set ile değiştirme
Güvenlik	PIN kodu, acil durdurma, kaldırma algılama, tuş kilidi
Yedek Parçalar	Sadece orijinal Bosch yedek parçaları kullanın
Depolama Sıcaklığı	5°C ila 45°C
Genel Bilgiler	Kullanım kılavuzu birden çok dilde mevcuttur, Bosch satış sonrası hizmeti

Sık sorulan sorular - INDEGO BOSCH

Çevre kablosu nasıl döşenir?

Kablo, çimlerin etrafında saat yönünün tersine, kenarlardan yaklaşık 20 cm uzakta döşenmelidir. Verilen kazıklarla zemine sabitleyin. Engeller (ağaçlar, çiçek tarhları) için kabloyu etraflarında saat yönünde döşeyin. Uçları şarj istasyonunun terminallerine bağlayın (kırmızı sağ, siyah sol).

Biçme zamanları nasıl programlanır?

Menüde 'Zaman Seçimi'ni seçin. 5 farklı zaman ayarlayabilirsiniz (MANUEL ve ZAMAN 1'den 5'e). Her gün için bir veya iki zaman aralığı tanımlayın (başlangıç ve bitiş saati). Her aralığı ihtiyacınıza göre etkinleştirin veya devre dışı bırakın.

Çim biçme makinesi şarj olmazsa ne yapmalıyım?

Şarj kontaklarının korozyona uğramadığını kontrol edin. Gerekirse temizleyin. Şarj istasyonunun düzgün beslendiğinden emin olun (yeşil ışık sabit). Sorun devam ederse Bosch satış sonrası hizmetine başvurun.

Kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliği alet üzerinde manuel olarak 20 ila 60 mm arasında ayarlanır. Bunun için ilgili tekerleği veya düğmeyi kullanın (kullanım kılavuzu şekil 16'ya bakın). İlk biçme için yüksek bir yükseklik ayarlayın, ardından kademeli olarak düşürün.

Çim biçme makinesi anormal şekilde titrerse ne yapmalıyım?

Aleti hemen durdurun ve aküyü çıkarın. Bıçakların hasarlı olup olmadığını veya çim sıkışıp sıkışmadığını kontrol edin. Kesme alanını temizleyin. Bıçaklar aşınmışsa, tam seti (bıçaklar ve vidalar) değiştirin. Bıçak vidalarını sıkın.

Indego'nun biçebileceği maksimum alan nedir?

Tavsiye edilen biçme alanı maksimum 1000 m²'dir. Bir pil şarjı ile koşullara bağlı olarak (kesme yüksekliği, çim türü, nem) 200 m²'ye kadar biçebilir.

Çim biçme makinesi nasıl temizlenir?

Yumuşak bir fırça veya kuru bez kullanın. Su, solvent veya aşındırıcı deterjan kullanmayın. Aleti ters çevirin ve bıçak bölgesini sert bir fırça veya kazıyıcı ile düzenli olarak temizleyin. Koruyucu eldiven giyin.

Çim biçme makinesini yağmurda kullanabilir miyim?

Hayır, çim biçme makinesi yağmurda çalışacak şekilde tasarlanmamıştır. IPX1 koruma derecesi, dikey su sıçramalarına karşı koruma sağlar, ancak yağmurda kullanım cihaza zarar verebilir. Ayrıca zemin ıslakken biçmekten kaçının.

Şarj istasyonundaki yanıp sönen ışık ne anlama geliyor?

Işık yeşil yanıp sönüyorsa, çevre kablosunda bir anormallik olduğunu gösterir (kesinti, çok uzun veya çok kısa). Kablo sürekliliğini ve bağlantıları kontrol edin. Işık sönükse, güç kaynağı arızalıdır.

PIN kodu nasıl değiştirilir?

Menüde 'Güvenlik Seçenekleri'ne, ardından 'PIN Değiştir'e gidin. Önce eski kodu, ardından yeni kodu girin. Yeni kodu not edin. Unutursanız, cihazın kilidini açmak için Bosch satış sonrası hizmetine başvurun.

KULLANIM KILAVUZU INDEGO BOSCH

Dikkat! Aşağıdaki talimatları dikkatlice okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.

Bahçe aleti üzerindeki sembollerin açıklaması

Genel tehlike uyarısı.

Bahçe aleti nedeniyle hiçbir işin bloke olmamasına veya kapatılmamasına dikkat edin.

Uyarı: Bahçe aletini çalıştırmadan önce kullanım kılavuzunu okuyun.

Uyarı: Bahçe aletinin kendiliğinden çalışmaya

başlamadan veya bahçe aletini kaldırmadan önce aleti kapatın.

Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarınızı kaybetmekten kendinizi koruyun.

Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilir.

Çalışırken yanınızda bulunan kişilerin etrafa savrulabilecek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

Hareket halindeki bahçe aletinin üzerine çıkmayın.

Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır.

Kullanım

▶ Bahçe aletinde bir çalışma yapmaya başlamadan önce (örneğin bakım, uç değiştirme vb.) ve nakliye ve depolamadan önce akım devresi kesicisini çıkarın. Çocukların veya bu kullanma kılavuzunu tam olarak okuyup anlamamış kişilerin bahçe aletini kullanmasına asla izin vermeyin. Bazı ulusal yönetmelikler bu aletin kullanım yaşını sınırlayabilir. ▶ Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler

144 | Türkçe

(çocuklar dahil) tarafından kullanıma uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.

▷ Bu aleti kullananlar, başkalarının gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. ▷ Bahçe aleti çalışırken herhangi tehlikeli bir durum ortaya çıktığında hemen kırmızı stop tuşuna basın. ▷ Sınırlama telinin kusursuz kurulumunun kullanma kılavuzundaki açıklamalara uygun olarak yapıldığından emin olun. ▷ Sınırlama telini kontrol edin. Tel, bütün uzunluğunca gerilmiş olmalı ve kazıklara çakılmamış gevşek tel gözü kalmayacak biçimde zemine tespit edilmelidir. - Bahçe aletinin kullanıldığı alanı düzenli aralıklarla kontrol edin ve bütün taşları, kütük parçalarını, telleri ve benzeri nesneleri uzaklaştırın. Gerilim altındaki akım besleme kablosunun üzerinden geçilmemelidir. Bıçaklar, bıçak vidaları ve kesme donanımının aşınıp aşınmadıklarını veya hasar görüp görmediklerini belirlemek üzere bahçe aletini düzenli aralıklarla kontrol edin. Dengesiz çalışmayı önlemek üzere aşınan bıçakları ve bıçak vidalarını takım halinde değiştirin. ▷ Bahçe aletini hiçbir zaman hasarlı koruyucu kapaklarla veya güvenlik donanımı olmadan kullanmayın. - Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. Yakınında evcil hayvanlar, çocuklar veya başkalarının bulunma olasılığı varsa bahçe aletini denetiminiz dışında çalıştırmayın. Bahçe aleti kullanım kılavuzunda açıklandığı biçimde çalıştırın ve dönen parçalardan yeterli uzaklıkta durun. - Bahçe aleti ile yağmurlama fıskiyesini eş zamanlı olarak kullanmayın. Bu iki sistemin eş zamanlı çalışmalarını önleyecek bir zaman planı girin. Alette bir değişiklik yapmayın. İzin verilmeyen değişiklikler bahçe aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.

Akım devresi kesicisinin çıkarılması:

• blokajlar giderirken,
• bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken,
• bahçe aleti alışılmışın dışında titreşim yaptığında (bahçe aletini durdurun ve hemen kontrol edin),
• bir yabancı nesneyle çarpıştıktan sonra. Bahçe aletinde bir hasar olup olmadığını kontrol edin ve onarım gerekiyorsa Bosch müşteri servisi ile iletişime geçin.

Bakım ve saklama/depolama

Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. ▷ Bahçe aletinin kendinde bir çalışma yapmadan önce her defasında akım devresi kesicisini çıkarın. ▷ Şarj istasyonu veya akım besleme cihazında bir çalışma yapmadan önce her defasında fişi prizden çekin.

Bahçe aletinin dış yüzeyini yumuşak bir fırça ve bezle esaslı biçimde temizleyin. Su, çözücü madde veya polisaj maddesi kullanmayın. Özellikle havalandırma aralıklarında olmak üzere yapışan bütün çim artıklarını ve birikintileri temizleyin.

Bahçe aletini alt tarafı yukarı gelecek biçimde çevirin ve bıçak bölgesini düzenli aralıklarla temizleyin. Sıkı yapışmış ve katılaşmış çim kalıntılarını temizlemek için sert bir fırça veya spatula kullanın. (Bakınız: Şekil A)

Bıçaklar çevrilebilir. (Bakınız: Şekil B)

Çit kesme makinesini güvenli bir durumda kullanabilmek için bütün somunların, cıvataların ve pimlerin yerlerine iyice oturmasını sağlayın. Bahçe aletinin düzenli aralıklarla kontrol edin ve güvenliğiniz için aşınan veya hasarlı parçaları değiştirin. Sadece orijinal Bosch yedek parçalarının kullanılmasına dikkat edin. Gerektiğinde bıçak ve vidaları takım halinde değiştirin.

Depolama

Bahçe aletini depoya kaldırmadan önce akım devresi kesicisini çıkarın.

Bahçe aletini ve şarj istasyonunu kilitli mekânda, çocukların ulaşamayacağı güvenli ve kuru bir yerde saklayın. Bahçe aletinin veya şarj istasyonunun üzerine ağır bir nesne koymayın.

SD kart

Bu bahçe aleti, Bosch Müşteri Servisi'nin yazılım tanısı yapabilmesine olanak sağlayan bir SD karta sahiptir.

Aküden kaynaklanan tehlikeler

Şarj işlemi sadece Bosch tarafından izin verilen şarj istasyonunda yapılabilir. Olağan dışı bir durum oluşur ve aküden dışarı sıvı sızacak olursa bahçe aletine temas etmekten kaçının. Dışarı sızan bu sıvı ile temasa gelecek olursanız bir hekimden yardım alın. Akü hasar görecek olursa, dışarı sıvı sızabilir ve bu sıvı akünün yanındaki parçalara bulaşabilir. Bu parçaları kontrol edin ve Bosch müşteri servisi ile iletişime geçin. Bahçe aletini ve içindeki aküyü açmayın. Kısa devre ve elektrik çarpması tehlikesi vardır. Bahçe aletini ateşe karşı koruyun. Patlama tehlikesi vardır. Bahçe aleti hasar gördüğünde veya usulüne aykırı olarak kullanıldığında aküden buhar çıkabilir. Temiz hava sağlayın ve sıkıntınız olursa bir hekime başvurun. Aküden çıkan bu buharlar solunum yollarını tahriş edebilir.

Bahçe aletini 5°C ile 45°C arasındaki sıcaklıklarda saklayın. Örneğin yaz mevsiminde bahçe aletini otomobil içinde bırakmayın.

Şarj cihazı ve akım besleme cihazı için güvenlik talimatı

Şarj işlemi sadece orijinal Bosch şarj istasyonunda yapılabilir. Aksi takdirde patlama ve yangın tehlikesi vardır. Şarj istasyonunu, akım besleme cihazını, kabloyu ve fişi düzenli aralıklarla kontrol edin. Hasar tespit edecek olursanız şarj istasyonunu veya akım besleme cihazını kullanmayın. Şarj istasyonunu veya akım besleme cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile kalifiye uzman personele onarın. Şarj istasyonu, akım besleme cihazı, kablo veya fişteki hasarlar elektrik çarpma tehlikesini artırır. Şarj istasyonunu ve akım besleme cihazını kolay alevlenir zeminlerde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda kullanmayın. Şarj işlemi esnasında şarj istasyonunun ve akım besleme cihazının ısınması nedeniyle yangın tehlikesi vardır. Çocuklara göz kulak olun. Bu yolla çocukların şarj istasyonu, akım besleme cihazı veya bahçe aleti ile oynamasını önlersiniz. Çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri veya deneyimsizlikleri veya bilgisizlikleri nedeniyle şarj istasyonunu veya akım besleme cihazını güvenli biçimde kullanamayacak durumda olan kişiler, yetkili bir kişinin gözetimi ve yönlendirmesi olmadan şarj istasyonunu ve akım besleme cihazını kullanamazlar. Aksi takdirde yanlış kullanma ve yaralanma tehlikesi vardır. Akım kaynağının gerilimi, akım besleme cihazı üzerinde belirtilen verilere uygun olmalıdır. Akım besleme cihazı ideal koşullarda bir FI koruyucu şalter (RCD) ve maksimum 30 mA sigorta ile emniyete alınmış bir prize bağlanmalıdır. FI koruyucu şalterin (RCD) fonksiyonunu düzenli aralıklarla kontrol edin. Bağlantı kablosunda hasar olup olmadığı düzenli aralıklarla kontrol edilmeli ve kablo sadece kusursuz işlev görebilecek durumda kullanılmalıdır. Bağlantı kablosunun bir yedeği gerekli olduğunda, güvenlik risklerinden kaçınmak için bunun üretici, üretici tarafından yetkilendirilmiş bir müşteri servisi veya bu konudaki bir uzman tarafından hazırlanması gerekir. Şarj istasyonunun ve akım besleme cihazının kablosunu değiştirirken bunların kullanılmasına Bosch tarafından izin verilmiş olmasına dikkat edin. Şebeke fişini hiçbir zaman ıslak elle tutmayın. Bağlantı kablosunun üzerinden geçmeyin, kabloyu ezmeyin veya kırmayın, aksi takdirde kablo hasar görebilir. Kabloyu sıcağa, yağa ve keskin kenarlı nesnelere karşı koruyun.

Akım besleme cihazı ve şarj istasyonu koruyucu izolasyonlu olup, topraklama gerektirmez. İşletme gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeler için 220 V, 240 V, tipine

göre). Bu konuda daha ayrıntılı bilgiyi yetkili Bosch müşteri servisinden alabilirsiniz.

Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine veya en yakınınızdaki Bosch servis temsilcisine danışın.

Bağlantı kablosu düzenli aralıklarla hasar veya eskime açısından kontrol edilmeli ve daima kusursuz durumda kullanılmalıdır.

Semboller

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembolleri doğru yorumlamak, bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.

Sembol

Anlamı

Koruyucu eldiven kullanın

İzin verilen davranış

Yasak işlem

Aksesuar/Yedek parça

Usulüne uygun kullanım

Bu bahçe aleti özel alanlarda çim biçmek için tasarlanmıştır.

Teknik veriler

Otomatik*cim biçme makinesi		Indego
Ürün kodu		3 600 HA2 ...
Kesme genişiği	cm	26
Kesme)yüksekliigi	mm	20-60
Eğim açıssi(maks.)	°	20
Çalışma alanı buyüklugu
- maksümum	m2	1000
- bir akü Şarj ile*	m2	200
Ağırkıngi	kg	11,1
Koruma türü		IPX1
Seri numarası	bahç eletindeki tip etiketine bakın
*késme)yüksekligene,*cim kosulların ve neme®,**her taraftan piskürtm suyuna kırkınlı
Veriler 230 Volt'uk bir anma gerilimi [U]®,çın geleçirildir. Farkl gerilimlerde ve farkl ülkele®,özkü tiplerde bu verilerdehyşebilir.
Lütfen bahç eletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları®,dehyşık olalilir.

146 | Türkçe

Otomatık;cımbiçme makinesi		Indego
Akü		Li-lonen
Anma gerilimi	V=	32,4
Kapasitesi	Ah	3,0
Akü hücrelerininayoı		18
İşletme süresi, ortalama*	dak	50
Aküariant süresi(maks.)	dak	50
Sinirlama teli
Sinirlama teli
- kurulum uzunluğu,min.	m	20
- kurulum uzunluğu,maks.	m	450
Şarj istasyonyu
Giriş gerilimi	V	42
Enerji;tüketimi	W	150
Şarj akımlı	A	2,0
Müsaade edilen,sarj,sıçakkıralıgi	°C	5-45
Ağırkırgı	kg	2,0
Korumatürü		IPX1
Akın besleme cihazi
Giriş gerilimi(alternatif gerilim)	V	220-240
Korumatınsıfı		☐/II
Frekans	Hz	50/60
Çılcış gerilimi(doğru gerilim)	V	42
Korumatürü		IP44**
Ağırkırgı	kg	2,0

kesme) yüksekliğine, çim koşullarına ve neme bağlı *her taraftan püskürtme suyuna karşı korumalı Veriler 230 Volt'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Gürültü ölçüm değerleri EN 60335'e göredir.

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basıncı seviyesi 64 dB (A); gürültü emisyonu seviyesi 72 dB (A). Tolerans K = 2,74 dB.

Uygunluk beyanı

Tek sorumlu olarak, “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun

olduğunu beyan ederiz: 2011/65/AB, 2006/95/AT

2004/108/AT, 2006/42/AT, 2000/14/AT yönetmelik

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi 75 dB(A). Uygunluk değerlendirme yöntemi ek VI uyarınca

Ürün kategorisi: 32

Resmen tanınmış merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulunduğu merkez (2006/42/AT, 2000/14/AT):

Kurulum için resimlerin açıklaması (Bakınız sayfalar 3-11)

İşlemin amacı Şekil

Teslimat kapsami/bahçé aletinin ambalajindançıkarilması	1
Şarı istasyonunun konumlendirilması	2-3
Sinırlandirma telinin taban levşandin geçınilmesi	4
Sinırlandirma telinin ilk uçunun böghanması	5
Şarı istasyonunun zemine tespiti	6
Sinırlandirma telininodoxenmesi	7
Sinırlandirma telinin ikinci uçunun böghanması	8
Koruyucu kabalık Şarı istasyonuna yerleştinilmesi	9
Akım besleme cihazınin böghanması	10
Şarı istasyonu.§beke gerilimini sinyalle bildiryor AÇİK	11
Akım devresi kesecisinin takilması	12
Şarı etmek üzere aletin Şarı istasyonunayerleştinilmesi	13
"Hos geldiniz"-ekranı, bakınüz: kullanımilavuzundaki metin	14
Bahçeh aletinin kaldırilması ve tatsächınması	15
Kesme:yükseligiğinayarlanması	16
Temizlik	A
Bakım	B

Türkçe | 147

Çimin hazırlanması

Biçme yapılacak alandaki taşları, ağaç kütüklerini, telleri, gerilim altındaki akım besleme kablosunu ve diğer yabancı nesneleri kaldırın.

Biçilecek yüzeyin düz olduğundan ve yüzeyde oyuklar, oluklar ve 20° üzerinde eğimler gibi bahçe işlerini engelleyen engellerin bulunmadığından emin olun.

Biçilecek ana yüzeyi geleneksel bir çim biçme makinesi ile maksimum 40 mm yükseklikte ve sınırlandırma teli üzerindeki alanı maksimum 20 mm yükseklikte kesin.

Kurulum

Indego'nun kurulumuna ilişkin bir video www.bosch-indego.com sitesinde bulunmaktadır veya aşağıdaki QR kodunu kullanın.

Şarj istasyonu için bir pozisyon seçin; yatay ve doğrudan güneş almayacak biçimde.

Şarj istasyonunun biçilecek yerin yanında, önünde ve arkasında 2 m'lik düz bir alan olacak biçimde durması gerekir. Biçilecek çim yüzeyinden bakıldığında şarj kontaklarının sol tarafa göstermesi önemlidir (Bakınız: Şekil 2).

Açıklama: Şarj istasyonu şarj kontakları biçilecek çim yüzeyine veya sağ tarafa gösterir biçimde durduğu takdirde Indego şarj istasyonundan ayrılmaz.

Sınırlandırma telini taban levhasının ön deliğinden geçirin, daha sonra düz olarak kablo kanalı ve arka delikten geçirin. Sınırlandırma telini aynı hatta kazıkla tespit edin. İzolasyonu dikkatle çıkarın ve sınırlandırma telini sağdaki bağlantı klemensine bağlayın (Kırmızı). (Bakınız: Şekiller 4-5)

Birlikte teslim edilen 4 kazıkla şarj istasyonunu zemine tespit edin. (Bakınız: Şekil 6)

Sınırlandırma telini saat hareket yönünün tersinde sıkıca zemine döşeyin. Çim kenarları, basamaklara, duvarlara, havuzlara olan minimum mesafeye uyun. Mesafe şablonunu kullanın. (Bakınız: Şekil 7)

Sınırlandırma teli biçme yapılacak yüzeydeki ağaçlar, havuzlar, çiçek yatakları ve benzerleri çevresine saat hareket yönünde döşenmelidir. Bu bölgelere giden ve gelen hatlar birbirine temas edebilir, ancak kesişmemelidir. (Bakınız: Şekil 7)

Sınırlandırma telini ilk kazıkla şarj istasyonunun yanına tespit edin, teli gerin ve yaklaşık 50 cm uzağa diğer kazığı yerleştirin. (Bakınız: Şekil 7)

Daireyi tamamlayın ve sınırlandırma telini delik ve kazıkla aynı doğrultuda olacak biçimde şarj istasyonunun arkasına götürün. Sınırlandırma telinin ikinci ucunu da kazıkla tespit edin.

Deliğin, telin her iki ucunun ve kazığın bir doğru oluşturduğundan emin olun. Sınırlandırma telini kısaltın,

izolasyonu dikkatle çıkarın ve sınırlandırma telini soldaki bağlantı klemensine bağlayın (Siyah). (Bakınız: Şekil 8)

Koruyucu kapağı şarj istasyonu üzerine yerleştirin. (Bakınız: Şekil 9)

Not: Sınırlandırma teli maksimum 450 m uzatılabilir.

Not: Kazma veya tırmıklama yaparken sınırlandırma telinden yeterli uzaklıkta durun.

Aküm besleme cihazını serin ve kuru bir yere kurun. Cihazı şarj istasyonu ve bina içindeki prize bağlayın. (Bakınız: Şekil 10)

Şarj istasyonu göstergesini kontrol edin (Bakınız: Şekil 11):

• Akım besleme cihazının şebeke gerilimi varsa ve sınırlandırma teli kesilmemişse gösterge yeşil olarak yanar. Sınırlandırma teli kesilmişse, gereğinden fazla uzun veya kısaysa gösterge yeşil olarak yanıp söner.
• Akım besleme cihazının şebeke gerilimi yoksa gösterge yanmaz.

İlk programlama

Akım devresi kesicisini bahçe aletine takın ve aleti şarj olmak üzere şarj istasyonuna yerleştirin. (Bakınız: Şekiller 12-14)

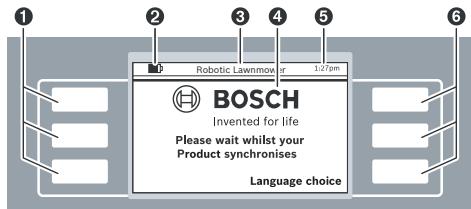

"Hoş geldiniz" ekranı aşağıdaki sembolleri gösterir:

Sembol Anlamı

Sol çok fonksiyonlu tuşlar Akü şarj durumu 3 Menü/alt menü Ekran diyaloğu Display Zaman verisi Sağ çok fonksiyonlu tuşlar

Tuşların farklı fonksiyonları vardır. İlgili anlam, ilgili menüye bağlıdır ve ekranda açıklanır.

Ok sembolü (imleç) yanındaki ▲ veya ▼ tuşları menü opsiyonlarında yukarı aşağı harekete izin verir. Ok sembolleri (imleç) yanındaki ▶ veya ◁ tuşları menü opsiyonlarında sağa veya sola harekete izin verir.

Bir opsiyon seçilip onaylandıktan sonra display bir sonraki ekran diyaloğuna geçer.

Kurulum

İlk olarak "Language choice" (dil seçimi) yanındaki tuşa basın. Ekran diyaloğu "Dil seçimi" aşağıdaki içerikle görünür.

148 | Türkçe

Dil seçimi
English
Deutsch	▲
Dansk
Svenska
Norsk	▼
Suomi
	Kaydet

Bir dil seçin ve "Kaydet" ile onaylayın.

PIN kodu

Lütf. PIN kodu belirle

Devam

Kişisel PIN kodunuzu girmek için "Devam"a basın.

PIN kodu
►	Yeni PIN gir
←→
Geri	Girme

Sağ/sol imleci ile girdi pozisyonunu seçin, yukarı/aşağı imleci ile rakamları ayarlayın ve "Girme" ile onaylayın veya "Geri"ye basarak bir önceki PIN koduna geri dönün.

Not: PIN kodunu üçüncü kez yanlış girerseniz, kilitlenir. Kişisel PIN kodunuzu kaybedecek olursanız, açmak için Indego'yu Şarj istasyonu ile birlikte bir Bosch Müşteri Servisine götürmeniz gerekir. Lütfen yetkili satıcınızla veya Bosch Müşteri Servisi ile iletişime geçin (Bakınız: "Müşteri hizmeti ve uygulama danışmanlığı").

Tarih & Saat
▲	hh:mm dd/mm Format: 12 h	▲
Geri		Kaydet

Saati "hh:mm", tarihi "dd/mm" ve saat formatını "Format: 12 h" ayarlayın. Bu işlem için sağ/sol imleci ile girdi

pozisyonunu seçin, yukarı/aşağı imleci ile rakamları ayarlayın ve "Kaydet" ile onaylayın veya "Geri"yi seçerek bir önceki "PIN kodu"na geri dönün.

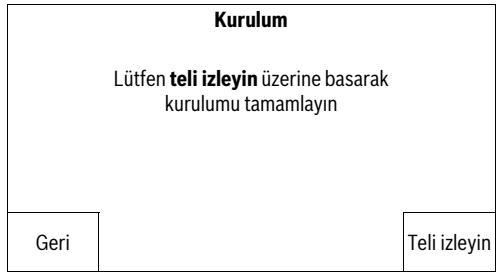

Çim alanının ölçümünü tamamlamak için "İzleyin" üzerine basın. ("Geri"yi seçerek "Tarih & Saat" ekranına geri dönün.)

Aşağıdaki ekran diyaloğu sınırlandırma telinin ilk hareketini gösterir:

Bahçe aleti ilk kez sınırlandırma telinden ayrıldığında bıçaklar dönmez.

Bahçe aleti Şarj istasyonunun arka tarafına ulaştığında ölçme işlemi sonlandırılır.

Türkçe | 149

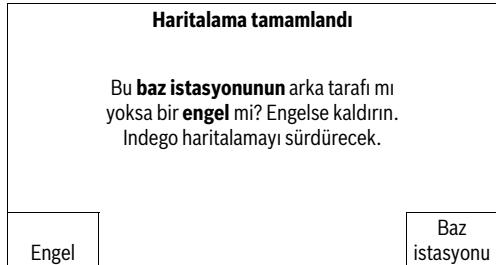

Bahçe aleti Şarj istasyonunun arka tarafına ulaşmadıysa "Engel" üzerine basın. Kurulumu tamamlamak için ekrandaki bilgilere dikkat edin.

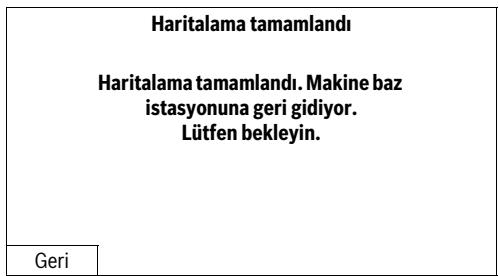

Bahçe aleti Şarj istasyonunun arka tarafına ulaşınca "Baz istasyonu" üzerine basın.

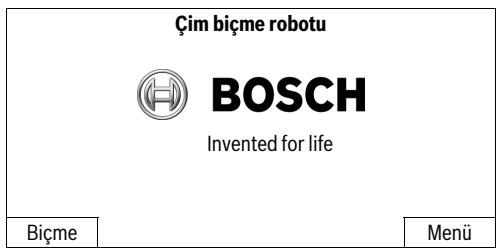

Kurulum tamamladıktan sonra ya "Biçme" üzerine basarak biçme işlemini hemen başlatabilirsiniz ya da "Menü > Zaman planı seçimi" altında bir zaman planı oluşturabilirsiniz.

Bahçe aletinin biçme işlemi esnasındaki karakteristiklerine ait daha ayrıntılı bilgiyi "Çim biçme" bölümünde bulabilirsiniz.

Kişiye özgü ayarlar

Zaman planı ve bahçe aleti ayarlarını ihtiyaçlarınıza göre yapın. Bütün öğeler "Program tablosu" bölümünde listelenmiştir.

"Zaman planı" girişi ayrıntılı biçimde açıklanmaktadır. Diğer menü öğeleri kendi kendilerini açıklamaktadır.

Zaman planı

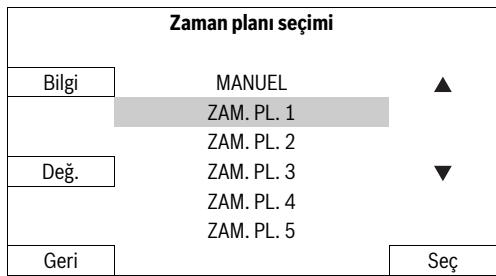

"Menü > Zaman planı seçimi" altında 5 zaman planı oluşturabilir.

"MANUEL" bahçe aletinin sadece belirli bir zamanda çalışması gerektiğinde kullanılır.

Her münferit "ZAM. PL." modu ihtiyaçlarınıza göre kurulabilir.

Örnek:

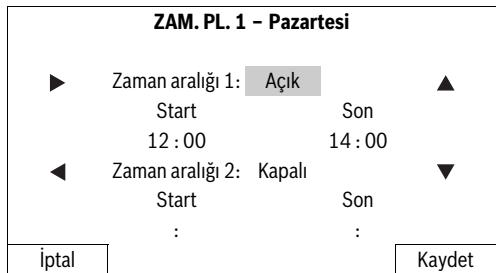

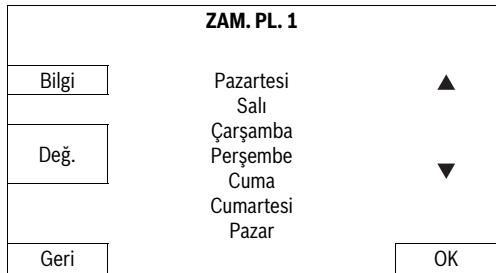

Yukarı/aşağı imleci ile "ZAM.PL." seçin, örneğin "ZAM PL.1" ve "Değ." üzerine basın.

Yukarı/aşağı imleci ile istediğiniz bir biçme günü seçin, örneğin "Pazartesi" ve "Değ." üzerine basın.

Otomatik çim biçmenin "Start" ve "Son" u için bir zaman aralığı ayarlayın. Örneğin öğleyin çalışma istemiyorsanız iki zaman aralığı kurmalısınız. Her gün için hem bir zaman aralığı hem de iki zaman aralığı açılabilir ve kapatılabilir.

Bahçe aleti akünün şarj olma gerekliliğine kadar bir zaman aralığında çalışır. Zaman aralığı tamamlanmadan çim alanı biçilirse bahçe aleti şarj istasyonuna geri döner.

Sağ/sol imleci ile zaman planı 1'i, yukarı/aşağı imleci ile "Açık" veya "Kapalı"yı seçin. Sağ/sol imleci ile "Start"ı seçin ve yukarı/aşağı imleci ile başlangıç zamanını ayarlayın. "Son"u seçin ve sonlandırma zamanını aynı yöntemle ayarlayın. Eğer gerekiyorsa zaman planı 2 için de başlangıç ve sonu ayarlayın. Girdiyi onaylamak için "Kaydet" üzerine basın.

Bahçe aleti bir gün çalışmayacaksa, örneğin Pazartesi, her iki zaman aralığını da yukarı/aşağı tuşu ile "Kapalı" olarak ayarlayın.

Programlanan zaman aralıkları bir genel plan görünümü halinde gösterilir.

ZAM. PL. 1
Bilgi	Pazartesi Sali	▲
Deg.	Çarçamba Perşembe Cuma Cumartesi Pazar	▼
Geri		OK

Ayrıca gerekli çim biçme günlerini de ayarlayın ve kişisel planınızı "ZAM.PL.1" "OK" ile onaylayın.

Zaman planı seksimi
Bilgi	MANUEL	▲
	ZAM. PL. 1
	ZAM. PL. 2
Deg.	ZAM. PL. 3	▼
	ZAM. PL. 4
	ZAM. PL. 5
Geri		Sec

Kaydedilen zaman planının yanında bir kanca (√) görünür. Zaman aralığı 1'in gününe ve saatine ulaşıldığında bahçe aleti çim biçmeye başlar.

Not: Mevsim koşullarına uygun olarak ilkbahar, yaz ve sonbaharda farklı zaman planları ayarlayın. Çimin gelişimini gözlemleyin ve gerekiyorsa zaman planınızı bu gelişime uyarlayın.

Not: Indego'nun bıçak sistemi kısa çimlerin (3-5 mm) biçilmesi için tasarlanmıştır. Kesilen çimler, çimin gübrelenmesi için oldukları yerde bir örtü olarak bırakılabilir.

Çim biçme

Çocuklar bahçe aleti üzerine bindirmeyin. Bahçe aletini taşıma tutamağından tutup kaldırmadan önce manuel stop tuşuna basın.

Sık tekrarlar için bir zaman planı belirleyin. Bu yolla daha iyi biçme sonucu elde edersiniz, akü şarjı daha uzun süre yeterli olur ve çimlerin üzerinde kesim artıklarından kaçınırsınız.

Çim biçme işlemi başladıktan sonra:

• Bahçe aleti "MANUEL" modunda çim alanı bitinceye, stop tuşuna basılıncaya veya akünün şarjı gerekli oluncaya kadar çalışır.
• Bahçe aleti programlanabilir "Zaman planı" modunda bir zaman aralığında kesintisiz olarak çalışır. Biçme işlemine sadece şarj için ara verilir. Biçme işlemini bir zaman aralığının sonuna ulaşmadan önce kesmek için manuel stop tuşuna basın. Çim alanı zaman aralığı bitmeden biçilince bahçe aleti şarj istasyonuna geri döner.

Bahçe aletinin sensörleri vardır:

• Kaldırma sensörü bahçe aleti kaldırıldığında etkinleşir ve bıçak tahriğini keser.
• Devrilme sensörü bahçe aletinin alt tarafının yukarıya geldiğini algılar ve motoru keser.
• Blokaj sensörü bahçe aletinin hareket yolundaki bir engeli algılar ve bir yön değişikliği sağlar. Eğim sensörü bahçe aleti 45° açıya ulaştığında etkinleşir. Sensörlerden biri etkinleşince, örneğin kaldırma sensörü, ekranda bir mesaj görünür: "Bahçe aleti kaldırıldı. Devam etmek için lütfen PIN kodunu girin." 3 dakika içinde hiçbir girdi yapılmazsa ekran söner. Ekranı tekrar etkinleştirmek için herhangi bir tuşa basın.

Bahçe aleti bekleme durumunda iken PIN kodu girdi ekranını çağırmak için herhangi bir tuşa basın ve PIN kodunu girin.

Akünün Şarj Edilmesi

Akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem sadece 5°C ile 45°C sıcaklıkları arasında şarj işlemine izin verir.

Li-ion akü kısmi şarjlı olarak teslim edilir. Tam akü kapasitesini elde edebilmek için ilk kullanımdan önce bahçe aletini şarj istasyonunda tam olarak şarj etmeniz gerekir.

Li-ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Akü boşalırken ve boşaldığında bahçe aleti bir koruyucu devre ile kapatılır: Bıçaklar artık hareket etmez.

Program Tablosu

Aşağıdaki tablo çeşitli programları içermektedir.

Ayarlar			Açıklama
Biçme ayarları	Kenar biçme	H次会议	Bahç eleti次会议
		Her 4 defada	Bahç eleti her 4.次会议
		Her 2 defada	Bahç eleti her 2.会议
	Biçme izi ortalıkme		Kesme izleri arasindaki mesafenin ayarı
	Sinyal ID		Bir sinal parazitinde stellt boşka bir frekans kanaşa.Sinceer.
	Haritaları sil		Bahç eleti會議 alanı yaniden algilar.Not: Makine Şarj istasyonunda bulunmamalıdır.

Ayarlar			Açıklama
Güvenlik opsiyonlari	PIN/DDışir		Otomatik kilitlemeden sonra yaniden etkinleştirme icin PIN kodunun girilmesi gereklidir.PIN kodunun/DDışirilmesis olçınçımdiye kadarki PIN kodunun girilmesi gerektirir.
	Auto Lock	Açık	3 dokanda icindebir tuşasa basilmazsa tuşlar otomatik olarak kilitlenir.Bu ayar güvenlik nedenleriyle ve hirsizlügenkışı tavsiye olunur.Kapalı	Tuşlar sreekl olarak girdiye hazirdir.
Dil seçimi			Gösterge dilinin/DDışirilmesi.
Sistem opsiyonlari	Tuş sesi ayarı		Tuş sesinin-sec)işdetinin/DDışirilmesi.
	Ekran ayarı	Ekran parlaki ile	Ekran parlaki ilen yüzsek ve/DDık dereceye ayarı.
	Bilgi		Yazilim versiyonu hakinda bilgi, seri numarası ve son servis.
	Fabrika ayarlari		Bahçele aletinin fabrikasyon ayarları geri alınması buttünkışisel ayarlısiler.Fabrika ayarları geri.ddış yaniden kurulumu gerektirir.
Saat &Tarih ayarı			Saat ve tarih giralir.
Zaman planı seçimi			Açıklama
MANUEL	Bilgi		MANÜEL MOD'UN kullanımina ilşkin yardıncı bilgiler.
	Sec		Hiçbir zaman planı kullanımayacaksbu fonsiyonu seçın.
ZAM. PL. 1 - 5	Değ.	Pazartesi ile	kışelse�能 Günlerin ve zaman aralklartinayarlanması yoluyla 5 otomatik zaman planı kalanı kategor Programalamaca.
		Sali ile
		Çarşamba ile
		Perşembe ile
		Cuma ile
		Cumartesi ile
		Pazar ile
	Sec		5kışelsezaman planı etkinleştirir.
Zaman planı bilgisi			Açıklama
Zaman planı bilgisi			Programlanan�能ile genel,görünusüAna menüye gerı.
	Geri
	Zaman planı seçimi		"Zaman planı seçimi" altmenüsunı�能irma.
Tuşlari kilitle			Açıklama
Tuşlari kilitle			Otomatik kilitlenmeden�能ilesinolaklar hemen kilitlenir.
	Tuş kilitdini ac		Tuşlari�能ilesin PIN kodunun giralmsei gerekir.

Hata Arama

Hata güstergesi	Olası neden	Giderilme yolu
Bahçele aleti calismayor	Tıkanma olabilir	Bahçele aletinin alt tarafıntkontrol edin ve gerekiyorsa temizleyin (daima bahçele eldivenleri kullanın)
	Akü tam olarak-SAşir edilmemeş	Bahçele aletini-SAşir olması-SAşir istasyonuna yerleşirin
	Çimler;cok uzun	Daha yüzık kesme)yüksekligiayaralayın
	Akü;cok soğuk veya;cok sicodek	Aküyüİstün veya soğutun
	Akümdevresikesici soğru veya tam olarak yerleştilimemş	Doğru yerleşirin
Motor calismayor ve tekrar stop ediyor	Akü tam olarak-SAşir edilmemeş	Bahçele aletini-SAşir olması-SAşir istasyonuna yerleşirin
	Akümdevresikesici soğru veya tam olarak yerleştilimemş	Doğru yerleşirin
	Akü;cok soğuk veya;cok sicodek	Aküyüİstün veya soğutunDaha yüzık kesme)yüksekligiayaralayın
Bahçele aleti kasintili olarak calismayor	Dahili hata mülkün	Yetkili Bosch muşteri servisine basvurun
Bahçele aleti dizensiz kosme izbirakyor	Kesme)yüksekligi;cok)düsseldorf	Daha yüzık kesme)yüksekligiayaralayın
	Bicalaklar korelmiş	Bicalakdehyistirme
	Tikanma olabilir	Bahçele aletinin alt tarafıntkontrol edin ve gerekiyorsa temizleyin (daima bahçele eldivenleri kullanın)
Çimler yer yer biçilmemş	Çim yüzüklügü�能zaman araliğicok kılıç	Zaman araliğinibuyütün
	Akü calisma suresi	Yetkili Bosch muşteri servisine basvurun
	Sinirlama teli kapsamindaki engellerearasindaki mesafe 1m'den az	Sinirlama telleriarasindaki mesafeyi buyutünAçıklam:6cm'den yüksek engeller tellekapanmamaldir
	Kaba;cıdurumu	Biçme ayaralarımenünde biçme izil ortuşmeyi yükseltin/düsseldorf
Aşır titreşim ve gürültu var	Biçak somunu/-civatasıgevşek	Biçak somununu/-civatasısinkın
	Biçaklar hasarlı	Biçakdehyistirme
Şar ilemi mümkıncdegil	Şarj kontaklariassistantmş	Şarj kontaklariTMemizleyin
	Dahili hata mülkün	Yetkili Bosch muşteri servisine basvurun
Bahçele aleti-SAşir istasyonuna yerleştiliremior	Sinirlandirma telidoğan Olarakdoşenmemş	Sinirlandirma telini kontrl edin ve dokultun
Şar istasyonundaki goşsterge yanmiyor	Akümbesleme cihazınnsebeke fişi takilı(doğru)degil	Sebeke fişini tam olarak prize takın
	Muhtemelen priz vyaşbeke kablosu hasarlı	Sebeke geriliminiyetkili bir elektrik teknişyanine kontrlettirin
	Akümbesleme cihaziyevaşarj istasoyonuarizalı	Akirm besleme cihazınyevaşarj istasyonunu bir BoschMüşteri Servisinde kontrl attirin

F016L70825|(23.11.12)

Bosch Power Tools

ce|153

Müşteri hizmeti ve uygulama danışmanlığı

Lütfen tüm başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Ayrıca bahçe aletinizin yazılım sürümü de gereklidir (Bakınız: "Menü > Ayarlar > Sistem ayarları > Bilgi").

Türkçe

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsung

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Nakliye

Alet içindeki lityum iyon (Li-ion) aküler, tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler, başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Tasfiye

Bahçe aletlerini, şarj cihazlarını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/64/AT yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre

dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.

Alete entegre aküler sadece tasfiye amacıyla çıkarılabilirler. Gövdenin açılmasıyla ürün tahrip edilebilir. Entegre aküller tasfiye edilmek üzere sadece müşteri servisi tarafından alınabilir.

Aküler/Bataryalar:

Li-ion: Lütfen "Nakliye" bölümündeki uyarı ve açıklamalara uyun.

Değişiklik haklarımız saklıdır.
