MANUALE UTENTE INDEGO BOSCH
Selezione un idioma y confirme con "Guardar".
Una vez iniziado el corte del cisped:
Attenzione! Leggere attendamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di commande ed il corretto utilizzato dell'apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.
Spiegazione dei symboli presenti sull'apparecchio per il giardinaggio
Allarme generale di pericol.
Assicurarsi che non venga bloccata oppure chiusa alcuna uscita a causa dell'apparecchio per il giardinaggio.
Avvertenza: Leggere le struzioni per l'uso prima di mettere in funzione l'apparecchio per il giardinaggio.
Avvertenza: Azionare il disposietivo di spegnimento prima di effettuare interventi sull'apparecchio per il giardinaggio oppure prima di sollevarlo.
Attenzione: Non toccare le lame rotanti. Le lame sono affiliate. Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dello spegnimento dell'apparecchio per il giardinaggio e posso provocare le sioni gravi.
Attenzione a non mettere in pericolò l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.
Avvertenza: Tenere una distanza di sicurezza dall'apparecchio per il giardinaggio se lo stesso sta lavorando.
Non sedere sopra all'apparecchio per il giardinaggio nelle e in funzione.
Il dispositorio di carica è dotato di un trasformatore di sicurezza.
Impiego
Prima di qualsiasi intervento all'apparecchio per il giardinaggio (ad es. manutenzione,chio dell'utensile ecc.) nonché prima del trasporto e del magazzinaggio dello stesso, rimuovere il ruttore del circuito elettrico.
Non permettere a bambini oppure a persona che non abbiano preso visione delle presenti istruzioni di utilizzare l'apparecchio per il giardinaggio. Le norme nazionali pre
vedono eventualmente dei limiti di restrizione relativamente all'ètà dell'operaore.
Questo apparecchio per il giardinaggio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure struite relativamente all'uso dell'apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio per il giardinaggio.
L'operaatore o l'utente è responsable degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
- Azionare immediatamente il tasto rosso di arresto se durante il funzionamento dell'apparecchio per il giardinaggio dovessero comparire pericoli.
Assicurarsi della corretta installatione del filo perimetrale secondo le istruzioni per l'uso.
Controllare il filo perimetrale. Lo stesso deve essere teso per l'intera lunghezza e deve essere fissato nel terreno con i paletti sulla nodi di filo allentati.
Controllare regolarmente l'area su cui l'apparecchio per il giardinaggio viene impiegato e rimuovere tutti i sassi, i bastoni, i fili metallici ed altri oggetti estranei.
Non passare con l'apparecchio sopra cavi di alimentazione corrente che si trovano sotto tensione.
Controllare regolarmente l'apparecchio per il giardinaggio per assicurarsi che lame, viti delle lame e dispositivo di taglio non siano usurati oppure danneggiati. Al fine di evitare squilibri, in caso di usura delle lame e delle viti delle lame, sostuire sempre laserie completa.
Non utilizzato in nessun caso l'apparecchio per il giardinaggio con copertura di protezione danneggiate oppure nella dispositivi di sicurezza.
Non mettere le mani ed i piedi vicino o sosto le parti rotanti.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Non lasciare lavorare l'apparecchio per il giardinaggio sulla sorveglianza se si è a conoscenza che nelle immeditate vicinanze vi sono animali domestici, bambini o persone.
Accendere l'apparecchio per il giardinaggio conformmente alle istruzioni per l'uso e tenersi a distance di sicurezza delle parti rotanti.
Non mettere in funzione l'apparecchio per il giardinaggio nella stesse momento in cui è attivo un irrigatore da giardino. Inserire un programma per assicurarsi che entrambi i sistemi non lavoro contemporaneamente.
Non effettuare alcuna modifica all'apparecchio per il giardinaggio. Modifiche illecite possono pregiudicare la sicurezza dell'apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni.
Rimuovere il ruttore del circuito elettrico:
- prima dell'eliminazione di bloccaggi,
Italiano | 69
- quando si effettuano controllingi, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio,
- se l'apparecchio per il giardinaggio vibra in modo insolito (fermare l'apparecchio per il giardinaggio e controllare immediamente),
- dello urto con un oggettoto estraneo. Controllare l'apparecchio per il giardinaggio in merito a danni e contattare il Centro di Assistenza Clienti Bosch per eventuali riparazioni necessarie.
Manutenzione e magazzinaggio
Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Prima di effettuate qualsiasi intervento sull'apparecchio per il giardinaggio rimuovere il ruttore del circuito elettrico.
Prima di tutti gli interventi alla stazione di ricarica o all'apparecchio di alimentazione della corrente staccare la spina dalla presa di corrente.
Pulire accuratamente la parte esterna dell'apparecchio per il giardinaggio con un spazzola morbida ed uno straccio. Non utilizzato acqua, solventi oppure prodotti di lucidatura. Rimuovere completamente resti di erba e depositi, in modo particolare delle feritoe di ventilazione.
Girare l'apparecchio per il giardinaggio con il lato inferiore.
verso l'alto e pulire regolarmente il settore delle lame. Utilizzare
una spazzola robusta oppure un raschietto per rimuovere
erba tagliata che è rimasta attaccata in modo resistente. (vedi figura A)
Le lame possono essere voltate. (vedi figura B)
Per essere certi che la tagliasiepi possa operare in condi-zioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.
Ispezionare regolarmente l'apparecchio per il giardinaggio e, per la propria sicurezza, sostituire parti usurate e daneggiate.
Prestare attentione affinché vengano impiegati escludamente pezzi di ricambio originali Bosch.
In caso di necessità sostituire la serie completa di lame e viti.
Magazzinaggio
Rimuovere il ruttore del circuito elettrico prima del magazzinaggio dell'apparecchio per il giardinaggio.
Durante l'inverno conservare l'apparecchio per il giardinaggio e la stazione di ricarica in un luogo sicuro ed asciutto, fuori alla portata dei bambini.
Non mettere nessun altro oggett oull'apparecchio per il giardinaggio oppure sulla stazione di ricarica.
Scheda SD
L'apparecchio per il giardinaggio è dotato di un'interfaccia per scheda SD che consente al Centro di Assistenza Clienti Bosch di effettuare diagnosi per il software.
Pericoli a causa della batteria ricaricabile
La ricarica deve essere effettuata esclusivamente nella stazione di ricarica autorizzata alla Bosch.
Evitare il contatto con l'apparecchio per il giardinaggio se, in un improbabile caso, dovesse fuoruscire liquido alla batteria ricaricabile. In caso di contatto con quello liquido consultare immediamente un medico.
Se la batteria ricaricabile viene daneggiata cui fuoriusci re del liquido ed inumidire parti attigue. Controllare le parti interessate e contattare il Centro di Assistenza Clienti Bosch.
Non aprire l'apparecchio per il giardinaggio e la batteria ricaricabile all'interno. Esiste il pericolo di un cortocircuito e di una scossa elettrica.
Proteggere l'apparecchio per il giardinaggio dal fuoco.
Esiste pericolodi esplosione.
In caso di danneggiamento ed un uso non corretto dell'apparecchio per il giardinaggio sono fuoriusci re vapori alla batteria ricaricabile. Aerare con aria fresca ed in caso di disturbi rivolgersi ad un medico. I vapori sono irritare le vie respiratoriae.
- Conservare l'apparecchio per il giardinaggio escludamente nel Campo di temperatura da 5^ fino a 45^ . Non lasciare l'apparecchio per il giardinaggio p. es. in estate nell'automobile.
Indicazioni di sicurezza per stazione di ricarica ed apparecchio di alimentazione della corrente
La ricarica deve avvenire esclusivamentetramite la stazione di ricarica originale Bosch. In caso contrario esiste pericolodi esplosione ed incendio.
Controllare regolarmente stazione di ricarica, apparecchio di alimentazione della corrente, cavo e spina. Non utilizzato la stazione di ricarica oppure l'apparecchio di alimentazione della corrente qualora fossero riscontrati dei danni. Non aprire da soli la stazione di ricarica oppure l'apparecchio di alimentazione della corrente e lasciare effettuare la riparazione solo da pare di personale specializzato impiegando esclusivamente pezzi di ricambio originali. Stazione di ricarica, apparecchio di alimentazione della corrente, cavo o spine danneggiati aumentano il rischio di una scossa elettrica.
Non mettere in funzione la stazione di ricarica e l'apprecchio di alimentazione della corrente su una base facilitmente infiammabile (p. es. carta, tessuti ecc.) e in un ambiente facilemente infiammabile. Esiste pericolodi incendio a causa del riscaldamento della stazione di ricarica e dell'apprecchio di alimentazione della corrente che si verifica durante l'operazione di ricarica.
Sorvegliare i bambini. In quello modo viene garantito che i bambini non glucano con la stazione di ricarica, con l'apparecchio di alimentazione della corrente oppure con l'apparecchio per il giardinaggio.
70|Italiano
Bambini e persona che a causa delle loro capacità fisiche, sensoriali o mentali oppure a cui manchi esperienza o conoscenza non sono in grado di utilizzare la stazione di ricarica oppure l'apparechio di alimentazione della corrente in modo sicuro, non devono utilizzato la stazione di ricarica e l'apparechio di alimentazione della corrente sulla sorveglianza oppure l'istruzione da parte di una persona responsable. In caso contrario esiste il pericolo di impiego errato e di lesions.
La tensione della rete elettrica di alimentazione deve corrispondere ai dati riportati sull'apparecchio di alimentazione della corrente.
Il collegamento ideale dell'apparecchio di alimentazione della corrente dovrebbe avvenire ad una presa di corrente protetta tramite un interruptore di sicurezza per correnti di guasto (RCD) con una corrente di guasto massima di 30mA . Controllare regolarmente il funzionamento dell'interruttore di sicurezza per correnti di guasto (RCD).
Il cavo di collegamento deve essere controllato regolarmente in merito ad eventuali danneggiamenti e cui esseare impiegato esclusivamente in perfette condizioni.
Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dal produttore, da un suo cento di assistenza clienti autorizzato oppure da una persona qualificata per quello intervento per evitare pericoli per la sicurezza.
In caso di sostituzione dei cavi della stazione di ricarica e dell'apparecchio di alimentazione della corrente prestare attenzione affinché gli stessi siano autorizzati alla Bosch.
Non afferrare mai la spina di rete con mani bagnate.
Non passare con veicoli sul cavo di collegamento, non schiacciario né sottomorlo a strappi in quanto potrebbe subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti.
Per sicurezza l'apparecchio di alimentazione della corrente/la stazione di ricarica è dotato/a di un isolamento di protezione e non richiede nessuna messa a terra. La tensione d'esercizio è di 230 V AC, 50 Hz (per paesi non appartenenti alla CE 220 V, 240 V a seconda della versione). Per ulteri informazioni, rivolgersi al Servizio di Assistenza Clienti autorizzato Bosch.
In caso di dubbi, rivolgersi ad un elettristica professionista oppure alla rappresentanza Bosch Service più vicina.
Il cavo di collegamento deve essere controllato regolarmente in merito a danneggiamento ed invecchiamento evidente e deve essere utilizzato esclusivamente se è in perfette condizioni.
Simboli
I simboli seguenti sono importanti per lagettura e la comprensione delle istruzioni d'uso. Memorizzare i symboli ed il loro significato. L'interpretazione corretta dei symboli contribuisce ad un utilizzo miglior e più sicuro dell'apparecchio per il giardinaggio.
Simbolo
Significato
Metteri i guanti di protezione
Operazione permessa
Operazione vietata
Accessorioptionali/pezdi ricambio
Uso conforme alle norme
Questo appearecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.
Dati tecnici
| Robot tagliaerba | Indego | |
| Codice prodotto | 3 600 HA2 ... | |
| Larghezza di taglio | cm | 26 |
| Altezza di taglio | mm | 20 – 60 |
| Angolo del perdio (max) | ° | 20 |
| Dimensione dell'area di lavoro | ||
| - massimo | m2 | 1000 |
| - per ricarica della batteria fino a* | m2 | 200 |
| Peso | kg | 11,1 |
| Tipodi di protezione | IPX1 | |
| Numero di seriie | vedi targetta del tipo sull'apparecchio per il giardinaggio | |
| Batteria ricaricabile | Li-Ionen | |
| Tensione nominale | V= | 32,4 |
| Autonomia | Ah | 3,0 |
| Numero degli elementi della batte-ria ricaricabile | 18 | |
| Tempo d'esercizio, mediamentemino a* | min | 50 |
*in funzione dell'altezza di taglio, delle condizioni dell'erba e dell'umidi-tà
**protetto contro spruzzi d'acqua da tutti i lati
I dati sono validi per una tensione nominale [U] di 230V . In caso di tensioni differenti e di modelli specifici dei paesi di impiego, QUESTi dati sono possono variate.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell'apparecchio per il giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio sono essere differenti.
no|71
| Robot tagliaerba | Indego | |
| Tempo di carica della batteria ricacirabile (max) | min | 50 |
| Filo perimetrale | ||
| Filo perimetrale- lunghezza installata, min. | m | 20 |
| - lunghezza installata, max. | m | 450 |
| Stazione di ricarica | ||
| Tensione di ingressso | V | 42 |
| Consumo di corrente | W | 150 |
| Corrente di carica | A | 2,0 |
| Campo ammesso di temperatura di ricarica | °C | 5 - 45 |
| Peso | kg | 2,0 |
| Tipodi protezione | IPX1 | |
| Apparecchio di alimentazione della corrente | ||
| Tensione di ingressso (tensione alternata) | V | 220 - 240 |
| Classe di sicurezza | ☐/II | |
| Frequenza | Hz | 50/60 |
| Tensione di uscita (tensione continuà) | V | 42 |
| Tipodi protezione | IP44** | |
| Peso | kg | 2,0 |
*in funzione dell'altezza di taglio, delle condizioni dell'erba e dell'umidi-tà
**protetto contro spruzzi d'accua da tutti i lati
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, QUESTi dati possono variate.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione dell'apparecchio per il giardinaggio. Le denominazioni commerciali di apparecchi per il giardinaggio sono essere differenti.
Informazioni sulla rumorosità e sulla vibrazione
Valori misurati per rumorosità rilevati conformmente alla norma EN 60335.
Il livello di rumore stimato A dell'apparecchio ammonta normalmente: Livello di pressione acustica 64 dB (A); livello di potenza sonora 72 dB (A). Incertezza della misura K = 2,74 dB.
Dichiarazione di conformità
C
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti nominative oppure ai relativi documenti: EN 60335 (apprecchio a batteria ricaricabile) e EN 60335 (stazione di carica per batterie) in base alle prescrizioni delle direttive
2011/65/UE, 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Llivello di potenza sonora garantito 75 dB(A). Procedimento di valutazione della conformità secondo appendice VI.
Categori di prodotto: 32
Entedesignato:
SRL, Sudbury, England, Nr. 1088
Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso:
Spiegazione delle figure per l'installazione (vedi page 3-11)
| Scopo dell'operazione | Figura |
| Volume di fornitura/disimballaggio dell'apparecchio per il giardinaggio | 1 |
| Posizionamento della stazione di ricarica | 2-3 |
| Passaggio del filo perimetraleattraverso la pia-stra di base | 4 |
| Collegamento della prima estremità del filo per-metrale | 5 |
| Fissaggio della stazione di ricarica sul terreno | 6 |
| Posa del filo perimetrale | 7 |
| Collegamento della seconda estremità del filo pe-rimetrale | 8 |
| Applicazione della cuffia di protezione sulla sta-zione di ricarica | 9 |
| Collegamento dell'apparecchio di alimentazione della corrente | 10 |
| La stazione di ricarica segnala tensione di rete ON | 11 |
| Inserimento del ruttore del circuito elettrico | 12 |
72 | Italiano
| Scopo dell'operazione | Figura |
| Posizionamento dell'apparecchio per il giardinaggio nella stazione di ricarica per la ricari-ca | 13 |
| Videata di «Benvenuto», vedi testo nelle istruzioni per l'uso | 14 |
| Sollevamento e trasporto dell'apparecchio per il giardinaggio | 15 |
| Regolazione dell'altezza di taglio | 16 |
| Pulizia | A |
| Manutenzione | B |
Preparazione del prato
Rimuovere alla superficie da tagliare sassi, pezioni di legno sciolti, fili metallici, cavi di alimentazione corrente sotto tensione ed altri oggetti estranei.
Assicurarsi che la superficie da tagliare sia in piano e che non presenti alcun ostacolo evidente come conche, solchi e pendii ripidi superiori a 20^
Tagliare la superficie principale del prato con un tagliaerba convenzionale ad un'altezza di massimo 40mm e l'area或者其他 filo perimetrale ad un'altezza di massimo 20mm .
Installazione
Un video relativo all'installazione di Indego è disponibile alla pagina www.bosch-indego.com oppure utilizzare il seguente codice QR.
Selezionare una posizione per la stazione di ricarica; a livello in orizzontale e non soggetta ad irradizione solare diretta.
Assicurarsi che la stazione di ricarica sia sistematica vicino alla superficie da tagliare e che davanti e dietro alla stessa vi sa uno spazio diritto lungo 2 m. è importante che, guardando alla superficie erbosa da tagliare, i contatti per ricarica siano rivolti verso sinistra (vedi figura 2).
Note: Se la stazione di ricarica è posizionata in modo che i contatti per ricarica sono rivolti verso la superficie erbosa da tagliare oppure verso destra, Indego non lascerà la stazione di ricarica.
Far passare il filo perimetraleattraverso il foro anteriore nella piatra di base, condurre lo stesso dirittoattraverso il canale del cavo ed il foro posteriori. Fissare il filo perimetrale alline- ato con il foro con un paletto. Rimuovere con cautela l'isolamento e collegare il filo perimetrale al morsetto destro (Rosso).(vedi figure 4 -5)
Fissare al terreno la stazione di ricarica con i 4 paletti forniti in dotazione. (vedi figura 6)
Posare il filo perimetrale in senso antiorario e vicinissimo al terreno. Osservare il rispetto della distance minima da manente nere dai bordi del prato, gradini, pareti, stagni ecc. Utilizzato il modello per la distance. (vedi figura 7)
Il filo perimetrale delve essere posato in senso orario intorno ad alberi, stagni, aiuole ecc. all'interno della superficie del prato. I cavi da e verso queste zone possono toccarsi, non possono tuttavia incrociarsi. (vedi figura 7)
Fissare il filo perimetrale con il primo paletto vicino alla stazione di ricarica, tenerlo e applicare gli altri paletti ad una distanza di ca. 50 cm. (vedi figura 7)
Completare il giro e condurre il filo perimetrale al lato posteriori della stazione di ricarica in modo tale che lo stesso sa al lineato con il foro ed il paletto. Fissare ancche la seconda estremita del filo perimetrale con il paletto. Assicurarsi che il foro, entrambé le estremità del filo ed il paletto formino una linea Accorciare il filo perimetrale, rimuovere con cautela l'isolamento e collegare il filo perimetrale al morsetto sinistro (Nero). (vedi figura 8)
Appicare la cuffia di protezione sulla stazione di ricarica. (vedi figura 9)
Notabene: Il filo perimetrale cui oessere prolongato ad una lunghezza massima di 450m
Notabene: Mantenere la distanza dal filo perimetre se si decide scarificare oppure rastrellare il prato.
Installare l'apparecchio di alimentazione della corrente in un ambiente fresco ed asciutto. Collegare lo stesso alla stazione di ricarica ed a una presa elettrica che si trovi all'interno di un edificio. (vedi figura 10)
Controllare l'indicatore sulla stazione di ricarica (vedi figura 11):
L'indicatore è illuminato permanentemente in verde se è presente la tensione di uscita dell'apparecchio di alimentazione della corrente ed il filo perimetrale non è interrotto.
- L'indicatore lampegia in verde se il filo perimetrale è interrotto, se è troppo lungo o troppo corto.
L'indicatore non è illuminato se è assente la tensione di uscita dell'apparecchio di alimentazione della corrente.
Prima programmazione
Inserire il ruttore del circuito elettrico nell'apparecchio per il giardinaggio e mettere quest's ultimo nella stazione di ricarica per la carica. (vedi figure 12-14)
Compare la videata di «Benvenuto» con i seguenti simboli:
Italiano | 73
Simbolo Significato
Tasti multifunzione a sinistra
2 Stato di carica della batteria ricaricabile
Titolo del menu/sottomenu
4 Display con videate interattive
Indicazione dell'ora
6 Tasti multifunzione a destra
I tasti sono dotati di funzioni differenti. Il rispetto significato dipende dal menu richiamato e viene spiegato sul display.
I tasti vicino ai symboli freccia (cursore) ▲ oppure▼ consento la navigazione verso l'alto oppure verso il basso attaverso le opzioni del menu. I tasti vicino ai symboli freccia (cursore)▶ oppure ▲ consentono di navigare verso destra o verso sinistra nelle opzioni del menu.
Il display passa alla videata interattiva successiva non appena è stata selezione e confermata un'opzione.
Installazione
Premere per prima casa il tasto vicino a «Language choice» (seLECTIONe della lingua). Compare la videata interattiva «Selezione della linguaa» con il seguente contento.
| Selezione della lingua | |
| English | |
| Deutsch | ▲ |
| Dansk | |
| Svenska | |
| Norsk | ▼ |
| Suomi | |
| Salva | |
Selezionare una lingua e confirmare con «Salva».
| Codice PIN | |
| Pf. stabilire codice PIN | |
| Continuare | |
Premere «Continuare» per immettre il Vostro codice PIN personale.
Codice PIN
Immettere nuovo PIN:
Indi.
Enter
Selezionate la posizione di immissione con il cursore a destra/a sinistra, con il cursore verso l'alto/verso il basso regola re ci fibre e confirmare con «Enter» oppure selezionare «In-di.» per ritornare all«Codice PIN» precedente.
Nota bene: Nonismo re il codice PIN a terzi. In caso di perdita del Vostro codice PIN personale, è necessario portare Indego con la stazione di ricarica presso un Centro di Assistenza Bosch per lo sblocco. Contattare il Vostro rivenditore di fiducia oppure il Centro di Assistenza Bosch (vedi «Assistenza clienti e consulenza impieghi»).
| Data & ora | |
| ► | ▲ |
| ►hh:mm dd/mm Formato: 12 h | ▼ |
| Indi. | Salva |
Regolare l'ora «hh:mm», la data «dd/mm» ed il formato dell'ora «Formato: 12 h». Per effettuare esta regolazione selezionare la posizione di immissione con il cursore a destra/a sinistra, con il cursore verso l'alto/verso il basso regolare le cifre e confirmare con «Salva» oppure selezionare «In-di.» per ritornare all«Codice PIN» precedente.
| Installazione Premere Segui filo per completare ilprocesso di installazione | ||
| Indi. | Segui filo | |
Premere «Segui filo» per completing la misurazione della superficie del prato.
(Selectionare «Indi.» per ritornare alla videata «Data & ora».)
74 Italiano
Installazione
Indietreggiare.
Il tagliaerba sta per avviarsi e seguire il filo.
La videata interattiva successiva visualizza il primo percorso del filo perimetrale.
Stato del tagliaerba
Il giardino viene mappato...
Indi.
Le lame non ruotano quando l'apparecchio per il giardinaggio effettua per la prima volta il percorso del filo perimetrale.
Mappatura terminata
Questo è il retro della staz. base o un ostacolo? Nel caso sia un ostacolo rimuoverlo. Tagliaerba proseguirà mappatura.
Ostacolo
Stazione di base
La misurazione è terminata quando l'apparecchio per il giardinaggio ha raggiunto la stazione di ricarica.
Premere «Ostacolo» se l'apparecchio per il giardinaggio non ha raggiunto il dato posteriore della stazione di ricarica. Osservare le informazioni sul display per completare l'installazione.
Premere «Stazione di base» se l'apparecchio per il giardinagio ha raggiunto il lato posteriore della stazione di ricarica.
Mappatura terminata
Mappatura terminata. Il tagliaerba ritorna alla stazione di base. Pf. attendere.
Indi.
Robot tagliaerba
BOSCH
Invented for life
Taglio dell'erba
Menu
Dopo l'installazione avvenuta con successo è possible première «Taglio dell'erba» per avviare immediatamente il tagliaerba oppure regolare un programma sulla «Menu > Sezione programmata».
Ulteriori informazioni relative al comportamento dell'apparecchio per il giardinaggio durante il taglio dell'erba sono riportate nel paragrafo «Taglio dell'erba».
Regolazioni del cliente
Regolare i programmi e le regolazioni dell'apparecchio per il giardinaggio in base alle Vostre necessità. Tutti i punti del menu sono elencati nel paragrafo «Tabella dei programmi».
L'immissione di un «Programma» è spiegata in dettaglio. Gli altri punti del menu si spiegano da soli.
Programma
Nel «Menu > Sezione programma» posso nono essere richiamati 5 programmi.
Il «MANUALE» dovrebbe essere utilizzato solamente se l'ap-parecchio per il giardinaggio deve lavorare al momento attua- le.
Ogni singolo modo di «PROGRAMMA» cui sono esse regolato confortamente alle proprie necessità.

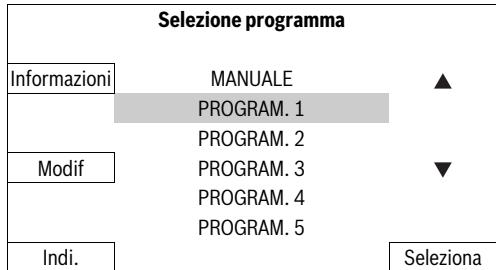

Esemblio:
| Selezione programma | ||
| Informazioni | MANUALE | ▲ |
| PROGRAM. 1 | ||
| PROGRAM. 2 | ||
| Modif | PROGRAM. 3 | ▼ |
| PROGRAM. 4 | ||
| PROGRAM. 5 | ||
| Indi. | Seleziona | |
SeLECTIONAre un «PROGRAMMA» con il cursore verso l'alto/ versus il basso, ad es. «PROGRAM. 1» e premere «Modif».
Italiano | 75

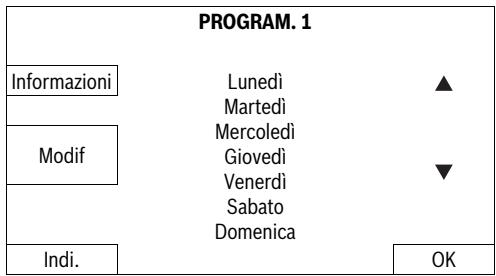

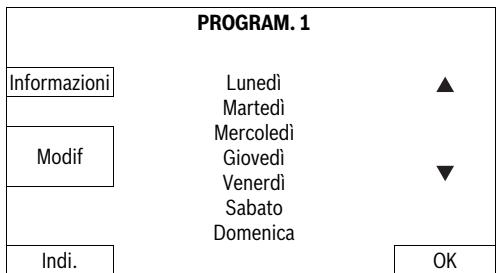

Selezionare con il cursore verso l'alto/verso il basso il giorno per il taglio dell'erba, ad es. «Lunedi» e premere «Modif».

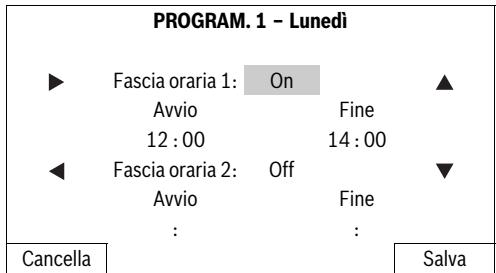

Regolare una fascia oraria per «Avvio» e «Fine» del taglio dell'erba automatico. Se ad es. a mezzogiorno è necessario un periodo di riposo è necessario regolare due fasce orarie. Per每一天 giorno possono essere attivate o disattivate sua una fascia oraria che entrambe le fasce orarie.
L'apparecchio per il giardinaggio lavora durante una fascia oraria fino a quando la batteria ricaricabile deve essere ricaricata. Se la superficie del prato è tagliata prima del termine della fascia oraria, l'apparecchio per il giardinaggio ritorna alla stazione di ricarica.
Selezionare la fascia oraria 1 con il cursore a destra/a sinistra e «On» o «Off» con il cursore verso l'alto/verso il basso. Selezionare «Avvio» con il cursore a destra/a sinistra e regolare il tempo di avvio con il cursore verso l'alto/verso il basso. Selezionare «Fine» e regolare dello stesso modo il momento per il terminel del lavoro. Se necessario regolare avvio e fineanche per fascia oraria 2. Premere «Salva» per confermare l'immissione.
Se l'apparecchio per il giardinaggio un giorno non deve lavorare, ad es. lunedi, regolare entramble le fasce orarie, con il cursore verso l'alto/verso il basso, su «Off».
Le fasce orarie programmate vengono illustrate in un programma di insieme.
Regolare tutti gli altri giorni necessari per il taglio dell'erba e confirmare il «PROGRAM. 1» personale con «OK».
Vicino al programma salvato compare un segno di visto L'apparecchio per il giardinaggio avvia il taglio dell'erba non appena è raggiunto il giorno ed il tempo di avvio della fascia oraria 1.
Notabene: Per condizioni stagionali di crescita in primavera, estate ed autunno regolare programmi differenti. Osservare la crescita dell'erba ed adattare, se necessario, il programma.
Notabene: IlsystemadelleslamediIndego econceptepertoiltaglio derba corta (3 - 5mm) .L'erba tagliata potu rimanereque pacciamepara la concimazione dell'erba
Taglio dell'erba
Non permettere a bambini di sedere sopra all'apparecchio per il giardinaggio nelle in funzione.
Premere l tasto di arresto manuale prima di sollevare l'apparecchio per il giardinaggio per l'impugnatura.
Stabilire un programma con ripetizioni frequenti. In quello mode è possibile ottenere buoni risultati di taglio dell'erba, la carica della batteria dura più alungo e si evita erba tagliata sul prato.
Quando il taglio dell'erba è iniziato:
- l'appareccchio per il giardinaggio lavora nel «MANUALE» fi no a quando la superficie del prato è tagliata, il tasto di arresto viene premuto oppure la batteria ricaricabile devesse sere ricaricata.
- l'apparecchio per il giardinaggio lavoro ininterrottamente nel modo «Programma» durante una fascia oraria regolata. Lo stesso interrompe il taglio dell'erba solamente per la ricarica. Per interrormere il taglio dell'erba prima del termine di una fascia oraria, premere il tasto di arresto manuale. Se la superficie del prato è tagliata prima del termine della fascia oraria, l'apparecchio per il giardinaggio ritorna alla stazione di ricarica.
L'apparecchio per il giardinaggio è dotato dei seguenti sensori:
- Il sensore di sollevamento viene attivato e disattiva l'azionamento e le lame se l'apparecchio per il giardinaggio viene sollevato.
- Il sensore di ribaltamento riconosce se l'apparecchio per il giardinaggio si trovava con la parte inferiore verso l'alto e di sattiva azionamento e lame.
76|Italiano
- Il sensore di bloccaggio riconosce, in caso di contatto, un ostacolo nella larghezza di lavoro dell'apparecchio per il giardinaggio e dispone unchio di direzione.
- Il sensore di inclinazione viene attivato se l'apparecchio per il giardinaggio raggiunge un angolo di 45^ .
Se uno dei sensori viene attenuato, ad es. il sensore di sollevamento, compare una segnalazione sul display: «L'apparechio per il giardinaggio è stato sollevato. Per proseguire immettere pf. il codice PIN». Se non avviene alcuna immissione entro 3 minuti, il display passa in stato di riposo. Per attivare di nuovo il display premere un tasto a scelta.
Se l'apparecchio per il giardinaggio si trova in stato di riposo, premere un tasto a scelta per richiamare la videata di immissione PIN ed immettre il codice PIN.
Caricare la batteria
La batteria ricaricabile è dotata di un controllo della temperatura che consente la ricarica esclusamente in un Campo di temperatura tra 5^ e 45^ .
La batteria ricaricabileagliioni di litio viene fornita parzialmente carica.Per ottenere la completa autonomia della batteria ricaricabile è necessario caricare completamente, prima del primo impiego,l'apprecchio per il giardinaggio nella stazione di ricarica.
La batteria ricaricabile a ioni di litio pocco essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
In caso di batteria che si sta scaricando oppure scarica, l'ap-parecchio per il giardinaggio si spegnetramite un erruttore automatico. Le lame non si muovono più.
Tabella dei programmi
Le tabelle che seguono illustrano i diversi punti del menu.
| Regolazioni | Spiegazione | ||
| Regolaz. taglio erba | Taglio erba del bordo | Mai | L'apparecchio per il giardinaggio non effettua mai un ta-glio del bordo. |
| Ogni 4° volta | L'apparecchio per il giardinaggio effettua ad agli 4° ta-glio dell'erba un taglio del bordo. | ||
| Ogni 2° volta | L'apparecchio per il giardinaggio effettua adelli 2° ta-glio dell'erba un taglio del bordo. | ||
| Sovrapp. corsie taglio | Regolazione della distance tra le corsie di taglio | ||
| Segnale ID | Passa su un'alto canale di frequenza in caso di disturbo del segnale. | ||
| Cancellare mappe | L'apparecchio per il giardinaggio rileva di nuovo la superficie del prato.Noita bene: La macchina non dovrebbe stare nella sta-zeiona di ricarica. | ||
| Opzioni di sicu-rezza | Modifica PIN | L'immissione del codice PIN è necessaria per la riattiva-zione aftero autoblocco e disattivazione di sicurezza.La modifica del codice PIN richiede innanzitutto l'immis-sione del codice PIN valido fino ad ora. | |
| Autoblocco | On | I tasti vengono bloccati automaticamente a condizione che non venga premuto alcun tasting nel lasso di tempo di 3 minuti.Si consiglia但这a regolazione per ragioni di sicurezza e quale protezione contro eventuale furto. | |
| Off | I tasti sono costamente prenti per l'immissione. | ||
| Selezione della lingua | Modifica della lingua sul display. | ||
no|77
| Regolazioni | Spiegazione | |
| Opzioniystema | Regolaz.vol.tono tasti | Modifica del volume del tonotasti |
| Regolazione di- Luminosità display | Regolazione più chiara o più scura della luminosità del display. | |
| Informazioni | Informazioni relative alla versione del software, numero di series ed ultimo Service. | |
| Regolazione fabbrica | Il reset dell'apprecchio per il giardinaggio alla regolazione della fabbrica cancellata tutte le regolazioni personali.Il reset alla regolazione della fabbrica richiede l'ulteriore installazione. | |
| Regolazione ora & data | Regolare ora e data | |
| Sezioneprogramma | Spiegazione | |
| MANUALE | Informazioni | Informazioni di supporto per l'impiego del MODO MANUALE. |
| Seleziona | Selezionalequesta funzione se non devese usizatta- to alcun programma. | |
| PROGRAM. 1 - 5 | Modif | Modifica lunedi Modifica martedi Modifica mercoledi Modifica giovedi Modifica venerdi Modifica sabato Modifica domenica |
| Seleziona | ||
| Informazioni programmi | Spiegazione |
| Informazioni programmi | |
| Vista generale relativa ai giorni programmati per il taglio dell'erba. | |
| Indietro al menu principale. | |
| Sezione pro-gramma | |
| Richiamo del sottomenu «Selezione programma». |
| Blocco tasti | Spiegazione |
| Blocco tasti | I tasti sono bloccati immediatamente indipendemente dall'autoblocco. |
| Sblocco tasti | Per lo sblocco dei tasti è necessaria l'immissione del codice PIN. |
78|Italiano
Individuzione dei guasti e rimedi
| Problema | Possibili cause | Rimedi |
| L'apparecchio per il giardinaggio non funziona | Possible ostruzione | Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (portare sempre guanti per giardinaggio) |
| Batteria non ricaricata completeness | Mettere l'apparecchio per il giardinaggio nella stazione di ricarica per la ricarica | |
| Erba troppo lunga | Regolare una maggiore altezza di taglio | |
| Batteria troppo fredda/troppo calda | Riscaldare/raffreddare la batteria | |
| Ruttore del circuito elettrico è stato inserto non correttamente/non completeness | Inserire correttamente | |
| Il motore si avvia e si arresta successiva-mente di nuovo | Batteria non ricaricata completeness | Mettere l'apparecchio per il giardinaggio nella stazione di ricarica per la ricarica |
| Ruttore del circuito elettrico è stato inserto non correttamente/non completeness | Inserire correttamente | |
| Batteria troppo fredda/troppo calda | Riscaldare/raffreddare la batteria Regolare una maggiore altezza di taglio | |
| L'apparecchio per il giardinaggio funziona con interruzioni | Possible erre內部 | Rivolgersi ad un Servizio Assistenza Clienti Bosch auto-rizzato |
| L'apparecchio per il giardinaggio lascia tracce di taglio irre-golari | Altezza di taglio troppo Bassa | Regolare una maggiore altezza di taglio |
| Lame senza filo | Sostituzione della lama | |
| Possibile ostruzione | Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (portare sempre guanti per giardinaggio) | |
| Prato parzialmente non tagliato | Fascia oraria tropporidotta per le dimensioni del prato | Ampliare la fascia oraria |
| Tempo di carica della batteria | Rivolgersi ad un Servizio Assistenza Clienti Bosch auto-rizzato | |
| La distanza tra ostacoli circondati con filo pe-rimetrale è inferiore a 1 m | Aumentare la distanza tra i fili perimetrali Nota: Ostacoli con un'altezza superiore a 6 cm non de-vONO essere nelle circondati con il filo | |
| Stato dell'erba non uniforme | Aumentare/ridurre nel menu regolazioni di taglio la sovrapposizione corsie di taglio | |
| Vibrazioni e rumoreccessivi | Dado/vite della lama allentato/allentata | Serrare saldamente il dato/vite della lama |
| Lama danneggiata | Sostituzione della lama | |
| Operazione di ricari-ca non possibile | Contatti per carica sono corrosi | Pulire i contatti di carica |
| Possibile erre內部 | Rivolgersi ad un Servizio Assistenza Clienti Bosch auto-rizzato | |
| L'apparecchio per il giardinaggio non più andare nella sta-zione di ricarica | Filo perimetrale non regolato correttamente | Controllare e regolare il dato perimetrale |
F016L70825|(23.11.12)
Bosch Power Tools
Italiano | 79
| Problema | Possibili cause | Rimedi |
| L'indicatore sulla stazione di ricarica non è illuminato | La spina di rete dell'apparecchio di alimentazione della corrente non è (correttamente) inserita | Inserire la spina di rete (completamente) nella presa per la corrente |
| Presa elettrica oppure cavo di rete possibilmente difettosi | Fare controllare la tensione di rete da un elettricista autorizzato. | |
| Apparecchio di alimentazione della corrente o stazione di ricarica difettosi | Fare controllare l'apparecchio di alimentazione della corrente o la stazione di ricarica da un Centro di Assistenza Clienti Bosch. |
Assistenza clienti e consulenza impieghi
Per agli tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensable comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'apprecchio per il giardinaggio.
É inolte necessaria la versione del software del Vostro apparecchio per il giardinaggio (vedi «Menu > Regolazioni » Regolazioni sistema > Informazioni').
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettROUTensili@it.bosch.com
Swizzera
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersaleservice@de.bosch.com
Trasporto
Le batterie ricaricabiliagliioni di litto contente sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente alla ulteriori precauzioni.
In caso di spedizione tramite terzi (p. es.: trasporto aereo op pure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In quello caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.
Smaltimento
Non gettare apparetti per il giardinaggio, stazioni di ricarica e batterie ricaricabili/batteria tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2002/96/CE le apparecchiate elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono
essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Batterie ricaricabili integrate possono essere rimosse eslusivamente per lo smaltimento. Aprendo la copertura della carcassa l'apparecchio per il giardinaggio cui esse danneggiato irreparabilmente.
Batterie ricaricabili integrate possono essere rimosse per lo smaltimento escludvamente da parte di un Punto di Assistenza Clienti.
Batterie ricaricabili/Batterie:
Ioni di litio:
Osservare le istruzioni riportate nel paragrafo «Trasporto».
Con ogni riserva di modifiche tecniche.
80|Nederlandsl
Nederlands
Nu folosi scula de gradina ca miglior de transport.
Incarcatorulesteechipatcuuntransformador desiguranta.
Manevrare
Ipoceca Ha HnctaHpaHe
Ha3a
Послдяванe
Ha BbXe
HaTnCHTe «IpOcneJBaHe Ha BbXe», 3a Da npKJIouHtE n3MepBaHETO Na pIoUta 3a KocHe.
