Brezplačno poiščite navodila za napravo INDEGO BOSCH v formatu PDF.
| Vrsta izdelka | Brezžična robotska kosilnica |
| Znamka | BOSCH |
| Model | INDEGO |
| Širina košnje | 26 cm |
| Višina košnje | 20 – 60 mm, nastavljiva |
| Priporočena površina košnje | Do 1000 m² |
| Avtonomija na polnjenje | Približno 50 minut (do 200 m²) |
| Čas polnjenja | Približno 50 minut (maks.) |
| Največji naklon | 20° |
| Teža | 11,1 kg |
| Vrsta baterije | Litij-ionska, 32,4 V, 3,0 Ah |
| Napajanje | Napajalnik 220-240 V, 50/60 Hz, polnilna postaja |
| Razred zaščite | II (dvojna izolacija) |
| Stopnja zaščite | IPX1 (orodje), IP44 (napajanje) |
| Glavne funkcije | Samodejna košnja, časovni program (5 terminov), upravljanje robov, zaznavanje ovir, senzor dviga in prevrnitve |
| Namestitev | Zahteva polaganje obrobnega kabla (maks. 450 m) |
| Vzdrževanje | Redno čiščenje rezil in ventilacijskih odprtin, vrtljiva rezila, zamenjava s celotnim setom |
| Varnost | PIN koda, zasilna zaustavitev, zaznavanje dviga, zaklepanje tipk |
| Rezervni deli | Uporabljajte izključno originalne Bosch rezervne dele |
| Temperatura shranjevanja | 5°C do 45°C |
| Splošne informacije | Navodila za uporabo na voljo v več jezikih, Bosch servis po prodaji |
4 vprašanja o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Žal, če ste pozabili svoj osebni PIN, kosilnica INDEGO ne more biti odklenjena brez posredovanja servisnega centra Bosch.
Tukaj je zakaj in kaj morate storiti:
Bosch Indego je opremljen z varnostnim sistemom s PIN kodo, ki zaklene kontrolne gumbe po 3 minutah neaktivnosti (če je ta funkcija aktivirana) ali jih lahko kadar koli zaklenete ročno.
Če ste pozabili svoj PIN, se boste morali obrniti na službo za pomoč strankam Bosch, da odklenete napravo. To je namerna varnostna mera za preprečevanje kraje.
Pomembno: Če naprava preide v samodejni varnostni način (na primer po zaznavi dviga s senzorjem dviga), boste morali vnesti PIN kodo tudi za ponovni zagon motorja.
Odklopnik ali varnostni izklop na robotski kosilnici BOSCH INDEGO je pomemben varnostni element, ki ga je treba izklopiti pred kakršnimikoli posegi v napravo.
Odklopnik je običajno nameščen na glavnem telesu kosilnice, enostavno dostopen, da ga lahko odstranite ali onemogočite pred kakršnimi koli vzdrževalnimi deli ali v primeru težave.
Na modelu BOSCH INDEGO ga lahko najdete:
Priporočljivo je odstraniti odklopnik v naslednjih primerih:
Ta previdnost pomaga preprečiti nenamerno zagon in zagotavlja vašo varnost med posegi.
Če se zaslon vaše robotske kosilnice Bosch Indego ne vklopi, je lahko več razlogov. Tukaj so koraki, ki jih je treba upoštevati za diagnosticiranje in rešitev tega problema:
Prepričajte se, da je kosilnica pravilno nameščena na polnilni postaji. Premajhna napolnjenost baterije lahko prepreči vklop zaslona. Pustite kosilnico, da se polni več ur, če je potrebno.
Preverite, ali je varovalka kosilnice vklopljena in ali je naprava pod napetostjo. Napačno nameščen stikalo lahko prekine napajanje zaslona.
Baterija je lahko prehladna ali preveč vroča, kar preprečuje pravilno delovanje kosilnice. Postavite jo v okolje s sobno temperaturo, preden poskusite vklopiti.
Pomembno onesnaženje pod kosilnico lahko blokira nekatere senzorje ali komponente. Temeljito očistite spodnji del naprave.
Preverite vidne kable in priključke, da ugotovite morebitne znake poškodb ali odklopa, ki bi lahko preprečili napajanje zaslona.
Če se po teh preverjanjih zaslon še vedno ne vklopi, gre morda za težavo s strojno opremo, ki zahteva posredovanje specializirane tehnične službe.
Prenesite navodila za vaš Kosilnica v formatu PDF brezplačno! Poiščite svoja navodila INDEGO - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. INDEGO znamke BOSCH.
Ko vrtno orodje prvič obkroži omejevalni vodnik, se noži ne vrtijo.
Pozor! Skrbno preberite naslednja navodila. Seznanite se z upravljalnimi elementi in s pravilno uporabo vrtnega orodja. Prosimo, da to navodilo za obratovanje varno shranite za kasnejšo uporabo.
Splošno opozorilo na nevarnost. Prepričajte se, da zaradi vrtnega orodja ne bodo blokirani ali zaprti izhodi.
Opozorilo: Pred pričetkom uporabe vrtnega orodja morate prebrati Navodilo za obratovanje.
Opozorilo: Preden boste opravljali popravila na vrtnem orodju ali dvignili vrtno orodje, morate aktivirati izklopno napravo.
Pozor: Previdno - ne dotikajte se rotirajočih nožev. Noži so ostri. Pazite na to, da ne boste izgubili prstov na nogah in rokah.
Počakajte na to, da se vsi deli vrtnega orodja popolnoma ustavijo, preden se ga dotaknete. Noži po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzročijo poškodbe.
Pazite, da predmeti, ki bi odleteli od škarij, ne bodo poškodovali oseb, ki stojijo v bližini.
Opozorilo: Ko vrtno orodje obratuje, držite varno razdaljo do slednjega.
Na vrtnem orodju se ne smete peljati.
Kosilnica je opremljena z zaščitnim transformatorjem.
Pred vsemi deli na vrtnem orodju (npr. vzdrževanje, menjava orodja, itd.) morate odstraniti odklopnik tokokroga, prav tako pred transportom in skladiščenjem. Nikoli ne dovolite otrokom ali osebam, ki se temi navodili niso seznanile, da bi uporabljale to vrtno orodje. Nacionalni predpisi morda omejujejo starost uporabnika. To vrtno orodje ni namenjeno za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, ki je odgovorna za varnost, ali če slednji s strani te odgovorne osebe dobijo navodila, kako se mora to vrtno orodje uporabljati. Nadzorujte otroke in tako zagotovite, da se ne igrajo z napravo. Za negode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik. ▸ Če pri uporabi vrtne naprave pride do kakršnih koli nevarnosti, morate nemudoma aktivirati rdečo tipko stop. ▸ Zagotovite pravilno instalacijo omejevalne žice v skladu z Navodilom za obratovanje. ▸ Kontrolirajte omejevalno žico. Morate jo napeti preko celotne dolžine in brez razrahljanih žičnih zank s koli na tleh. - Redno preverjajte območje, na katerem se vrtno orodje uporablja, in odstranite vse kamne, palice, žice in druge tujke. ▸ Ni dovoljeno peljati čez oskrbovalne vode, ki so pod napetostjo. - Redno preverjajte vrtno orodje in se prepričajte, da noži, vijaki nožev in rezalna enota niso obrabljeni ali poškodovani. Da bi preprečili neuravnoteženost, morate nadomestiti obrabljene nože in vijake nožev v celotnem kompletu. Nikoli ne uporabljajte vrtnega orodja s poškodovanimi zaščitnimi pokrovi ali brez varnostnih priprav. Poskrbite za to, da se roki in nogi ne nahajata v bližini ali pod rotirajočimi deli. Nikoli ne dvigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem.
Nikoli ne smete pustiti vrtnega orodja delovati samostojno v primeru, če se v neposredni bližini nahajajo domače živali, otroci ali druge osebe. Vklopite vrtno orodje v skladu z Navodilom za obratovanje in stojte v varni razdalji do rotirajočih delov. Vrtnega orodja ne uporabljajte istočasno z zalivalnikom trate. Vnesite časovni načrt, da bi tem zagotovili, da oba sistema ne bosta delovala istočasno. Na noben način ne spreminjajte vrtnega orodja.
Nedovoljene spremembe lahko negativno vplivajo na varnost vašega vrtnega orodja in povzročijo povečanje hrupa in vibracije.
pred odstranitvijo blokad, - med kontrolo ali čiščenjem vrtnega orodja oz. ko neposredno delate na stroju, - če vrtno orodje nenavadno vibrira (ustavite vrtno orodje in takoj preverite), - po koliziji s tujkom. Preverite vrtno orodje glede na poškodbe in kontaktirajte servis Bosch zaradi potrebnih popravil.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Odstranite odklopnik tokokroga pred vsemi opravili na vrtnem orodju. Potegnite vtič iz vtičnice pred vsemi opravili, ki jih izvajate na polnilni postaji ali napajalni enoti.
Zunanjost vrtnega orodja temeljito očistite z mehko krtačo in krpo. Ne uporabljajte vode, topil ali polirnih sredstev. Odstranite vse sprijemke trave in ostale delce, ki so se nabrali, še posebej s prezračevalnih zarez.
Obrnite vrtno orodje s spodnjo stranjo navzgor in redno očistite področje z noži. Uporabite trdo krtačo ali strgalo, da bi odstranili trdno oprijete ostanke trave. (glejte sliko A) Nože lahko obrnete. (glejte sliko B)
Prepričajte se, da bodo vse matice, vsi sorniki in vijaki varno pritrjeni, le tako boste zagotovili varno delovno stanje vrtnega orodja. Redno pregledujte vrtno orodje in zaradi vaše lastne varnosti nadomestite obrabljene in poškodovane dele. Pazite na to, da boste uporabljali izključno nadomestne dele podjetja Bosch. Po potrebi nadomestite celotni komplet nožev in vijakov.
Pred skladiščenjem vrtnega orodja odstranite odklopnik tokokroga.
Pozimi shranite vrtno orodje in polnilno postajo na varnem, suhem mestu, ki ni dostopno otrokom.
Ne postavljajte nobenih drugih predmetov na vrtno orodje ali polnilno postajo.
Vrtno orodje ima vmesnik SD-kartice, ki omogoča servisu Bosch izvajanje diagnoz programske opreme.
Polnjenje se sme izvajati izključno v polnilni postaji, ki je odobrena s strani Bosch. V izrednem primeru izstopa tekočine iz akumulatorske baterije morate preprečiti stik kože z netesno akumulatorsko baterijo. V primeru stika s to tekočino poiščite zdravniško pomoč. V primeru poškodovanja akumulatorske baterije lahko izstopi tekočina in oškropi sosednje dele. Preverite prizadete dele in obvestite servis Bosch. Vrtnega orodja in akumulatorske baterije v njem ne smete odpirati. Obstaja nevarnost kratkega stika in električnega udara. Zaščitite vrtno orodje pred ognjem. Obstaja nevarnost eksplozije. Pri poškodbi in nepravilni uporabi vrtnega orodja lahko izstopijo hlapi iz akumulatorske baterije. Poskrbite za dovajanje svežega zraka in pri težavah pojdite k zdravniku. Ti hlapi lahko povzročijo draženje dihalnih poti. Vrtno orodje skladiščite samo v območju temperature od 5°C do 45°C. Poleti ne pustite, da bi vrtno orodje obležalo v avtomobilu.
Polnjenje se sme izvajati izključno v originalni polnilni postaji Bosch. Sicer obstaja nevarnost eksplozije in požara. Redno preizkušajte polnilno napravo, napajalno enoto, kabel in vtič. Polnilne postaje ali napajalne enote ne uporabljajte v primeru, da ugotovite poškodbe. Sami ne odpirajte polnilne postaje ali napajalne enote in le kvalificiranim strokovnjakom dovolite popravilo z originalnimi nadomestnimi deli. Poškodbe polnilne postaje, napajalne enote, kabla ali vtiča povečajo tveganje električnega udara. Polnilne postaje in napajalne enote ne smete uporabljati na lahko gorljivi podlagi (npr. papirju, tekstilu ipd.) oz. v gorljivi okolici. Zaradi segrevanja polnilne naprave in napajalne enote pri polnjenju obstaja nevarnost požara. Nadzorujte otroke. S tem poskrbite za to, da se otroci ne bi igrali s polnilno postajo, napajalno enoto ali vrtnim orodjem. Otroci in osebe, ki zaradi svojih psihičnih, senzoričnih ali umskih sposobnosti ali njihove neizkušenosti ter nepoznavanja niso sposobne, da bi pravilno uporabljale polnilno postajo ali napajalno enoto, polnilne postaje in napajalne enote ne smejo uporabljati brez nadzora ali navodil s strani odgovorne osebe. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.
Napetost vira električne energije se mora ujemati s podatki na tipski tablici napajalne enote. Napajalna enota se mora v idealnem primeru priključiti na vtičnico, ki je zaščitena preko tokovnega zaščitnega stikala FI (RCD) z okvarnim tokom maks. 30 mA. Redno preverjajte delovanje tokovnega zaščitnega stikala FI (RCD). Priključni vodnik morate redno pregledovati glede na znake poškodb in ga smete uporabljati le v brezhibnem stanju. Če je nujno priključni vodnik nadomestiti, potem mora to izvesti proizvajalec, njegov pooblaščeni servis ali za to kvalificirana oseba, saj tako preprečite ogrožanje varnosti. Pri zamenjavi kablov polnilne postaje in napajalne enote pazite na to, da bodo slednji odobreni s strani Bosch.
Omrežnega vtiča se nikoli ne dotaknite z mokrimi rokami. Priključni vodnik se ne sme prevoziti, stisniti ali nategniti, saj se lahko poškoduje. Zaščitite kabel pred vročino, oljem in ostrimi robovi.
Vaša napajalna enota/polnilna postaja je v varnostne namene zaščitno izolirana in ne potrebuje ozemljitve. Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU 220 V, 240 V glede na izvedbo). Informacije dobite pri pooblaščenem servisu Bosch.
V primeru dvoma vprašajte kvalificiranega električarja ali najbližje zastopstvo servisa Bosch.
Priključni vodnik morate redno pregledovati glede na vidne znake poškodb in staranja ter ga smete uporabljati le v brezhibnem stanju.
Naslednji simboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da vrtno orodje lahko bolje in varneje uporabljate.
Nosite zaščitne rokavice
Dovoljeno dejanje
Prepovedano dejanje
Pribor/nadomestni deli
Električno orodje je namenjeno za košnjo trate v privatne namene.
| Robotska kosilnica | Indego | |
| Številka articla | 3 600 HA2 ... | |
| Širina reza | cm | 26 |
| Višina reza | mm | 20 – 60 |
| Kot strmine (maks.) | ° | 20 |
| Velikost delovne povrsine | ||
| - maksimalno | m2 | 1000 |
| - glede na napolnitev akum. | ||
| baterije do* | m2 | 200 |
| Teža | kg | 11,1 |
| Vrsta zašcite | IPX1 | |
| Serijska številka | glejte tipsko tablico na vrtnam orodju | |
| Akumulatorska baterija | Litijevo-ionski | |
| Nazivna napetost | V= | 32,4 |
| Kapaciteta | Ah | 3,0 |
| Število akumulatorskih celic | 18 | |
| Obratovalni Čas, povprečno do* | min | 50 |
| Polnilni Čas akum. baterije (maks.) | min | 50 |
| OmejevalnaŽica | ||
| OmejevalnaŽica | ||
| - instalirana dolžina, min. | m | 20 |
| - instalirana dolžina, maks. | m | 450 |
| Polnilna postaja | ||
| Vhodna napetost | V | 42 |
| Poraba energia | W | 150 |
| Polnilni tok | A | 2,0 |
| Dovoljeno temperaturno področje poljenja | °C | 5 – 45 |
| Teža | kg | 2,0 |
| Vrsta zašcite | IPX1 | |
| *odvisno od višine reza, pogojev trave in vlažnosti | ||
| *zašcitaproti škropljenju z vseh smeri | ||
| Navedbe veljojo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specificnih izvedbah lahko te navedbe variirajo. | ||
| Upostevejaste stevilko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko razlčni. | ||
Slovensko | 259
| Robotka kosilnica | Indego | |
| Napajalna enota | ||
| Vhodna napetost (izmenična napetost) | V | 220 – 240 |
| Zašćitni razred | ☐/II | |
| Frekvenca | Hz | 50/60 |
| Izhodiščna napetost (enosmerna napetost) | V | 42 |
| Vrsta zaščite | IP44** | |
| Teža | kg | 2,0 |
*odvisno od višine reza, pogojev trave in vlažnosti
**zaščita proti škropljenju z vseh smeri
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Upoštevajte številko izdelka na tipski tablici sesalnika. Trgovski nazivi posameznih vrtnih orodij so lahko različni.
Merilne vrednosti hrupa izračunane v skladu z EN 60335.
Z A-ocenjeni nivo hrupa naprave znaša običajno: nivo hrupa 64 dB(A); izmerjena moč hrupa 72 dB(A). Negotovost K = 2,74 dB.
Izjavljamo pod izključno odgovornostjo, da proizvod, ki je opisan pod „Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60335 (akumulatorska naprava) in EN 60335 (naprava za polnjenje akumulatorja) v skladu z določili Direktiv 2011/65/EU, 2006/95/ES, 2004/108/ES, 2006/42/ES, 2000/14/ES. 2000/14/ES: Garantirana moč hrupa 75 dB(A). Postopek ocenjevanja skladnosti v skladu z dodatkom VI.
Kategorija izdelka: 32
Priglašeni organ:
SRL, Sudbury, England, Nr. 1088
Tehnična dokumentacija (2006/42/ES, 2000/14/ES) pri:
| Cilj dejanja | Slika |
| Obseg dobave/odstranitev embalaže z vrtnega orodja | 1 |
| Poziccioniranje polnilne postaje | 2 – 3 |
| Napeljava omejevalneŽice skozi talno plošćo | 4 |
| Prikljucitev prvega konca omejevalneŽice | 5 |
| Pritrditev polnilne postaje na tleh | 6 |
| Položitev omejevalneŽice | 7 |
| Prikljucitev drugega konca omejevalneŽice | 8 |
| Namestitev zaščitnegaPokrova na polnilno postajo | 9 |
| Prikljucitev napajalne enote | 10 |
| Polnilna postaja signalizira omrežno napetost VKLOP | 11 |
| Namestitev odklopnika tokokroga | 12 |
| Namestitev vrtnega orodja za polnjenje v polnilno postajo | 13 |
| Zaslon „Dobrodošli“, glejte besedilo v Navodilu za obratovanje | 14 |
| Privzdigovanje in nošenje vrtnega orodja | 15 |
| Nastavitev višine reza | 16 |
| Čišćenje | A |
| Vzdrževanje | B |
Odstranite kamne, razrahljane kose lesa, žice, tokovne vodnike, ki so pod napetostjo, in druge tujke, ki so na površini, ki se bo kosila.
vodnike, ki so pod napetostjo, in druge tujke, ki so na površini, ki se bo kosila.
Zagotovite izravnanost površine, ki se bo kosila, in da slednja ne bo imela ovir, kot so npr. kotanje, brazde in strma pobočja nad 20°.
Pokosite glavno površino trate z običajno kosilnico na višini maks. 40 mm in območje nad omejevalno žico na višini maksimalno 20 mm.
Video o namestitvi Indego je na voljo na www.bosch-indego.com ali pa uporabite QR-kodo v nadaljevanju.
Izberite položaj za polnilno napravo; vodoravno izravnan in ne pod neposredno izpostavljenostjo sonca.
Prepričajte se, da bo polnilna postaja stala poleg površine, ki se mora posušiti, z 2-metrsko ravno sledjo pred in za njo.
Pomembno je, da polnilni kontakti kažejo levo - če gledate od rezane površine trate.
Opozorilo: Če polnilna postaja stoji tako, da bodo polnilni kontakti kazali proti površini trave, ki se naj pokosi, ali na desno, potem Indego ne bo zapustil polnilne postaje.
Potegnite omejevalno žico skozi sprednjo luknjo v osnovni plošči in jo napeljite ravno skozi kabelski kanal in zadnjo luknjo. S količkom pritrdite omejevalno žico v eni liniji z luknjo. Previdno odstranite izolacijo in priključite omejevalno žico na desni priključni sponki (rdeče). (Glejte sliki 4 - 5)
Pritrdite polnilno postajo s 4-imi priloženimi količki v tla. (glejte sliko 6)
Položite omejevalno žico proti smeri urnega kazalca in tesno nad tlemi. Upoštevajte obvezen minimalni razmak do robov trate, stopnic, sten, ribnikov ipd. Uporabite šablono za razmake. (glejte sliko 7)
Okoli dreves, ribnikov, gredic ipd. znotraj površine trate morate omejevalno žico položiti v smeri urnega kazalca. Napeljave od teh con in k tem conam se morajo dotikati, vendar se ne smejo križati. (glejte sliko 7)
Pritrdite omejevalno žico s prvim količkom poleg polnilne postaje, napnite jo in namestite še druge količke v razmaku ca. 50 cm. (glejte sliko 7)
Dopolnite krog in napeljite omejevalno žico do hrbtne strani polnilne postaje, da se bo nahajala v liniji z luknjo in količkom. Drug konec omejevalne žice prav tako pritrdite s količkom. Prepričajte se, da so luknja, oba konca žice ter količek v eni liniji. Skrajšajte omejevalno žico, previdno odstranite izolacijo in priključite omejevalno žico na levi priključni sponki (črno). (glejte sliko 8)
Namestite zaščitni pokrov na polnilno postajo. (glejte sliko 9)
Opozorilo: Omejevalna žica se lahko podaljša na dolžino maksimalno 450 m.
Opozorilo: Držite razmak do omejevalne žice, če želite vertikulirati ali pograbiti trato.
Instalirajte napajalno enoto v hladnem suhem okolju. Povežite jo s polnilno postajo in omrežno vtičnico, ki se nahaja v notranjosti zgradbe. (glejte sliko 10)
Preverite prikaz na polnilni postaji (glejte sliko 11):
Namestite odklopnik tokokroga v vrtno orodje in ga postavite za polnjenje v polnilno postajo (glejte slike 12 - 14).

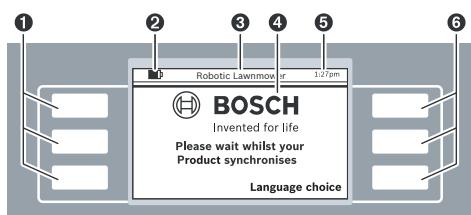

Prikaže se zaslon »Dobrodošli« z naslednjimi simboli:
1
Leve multifunkcijske tipke
2
Zaslon z zaslonskimi dialogi
5
Navedba časa
6
Tipke imajo različne funkcije. Konkretni pomen je odvisen od priklicanega menija in je razložen na zaslonu.
Tipke poleg puščic (kazalca) ▲ ali ▼ omogočajo navigacijo navzgor ali navzdol skozi možnosti menija. Tipke poleg puščic (kazalca) ◀ ali ▶ omogočajo navigacijo znotraj možnosti menija na desno ali levo.
Zaslon preklopi v naslednji zaslonski dialog, kakor hitro izberete in potrdite eno izmed možnosti.
Najprej pritisnite tipko poleg »Language choice« (Izbor jezika). Prikaže se zaslonski dialog »Izbor jezika« z naslednjo vsebino:
| Izbor jezika | |
| English | |
| Deutsch | ▲ |
| Dansk | |
| Svenska | |
| Norsk | ▼ |
| Suomi | |
| Shrani | |
Izberite jezik in potrdite s »Shrani«. Pritisnite »Nadaljevanje« za vnos vaše osebne PIN-kode.
| PIN-koda |
| Določite PIN-kodo |
| Nadaljevanje |
Slovensko | 261
Vnos nove PIN-kode:
Nazaj
Vnos
Izberite položaj vnosa s kurzorjem desno/levo in številke s kurzorjem navzgor/navzdol in to potrdite s »Vnos« ali izberite »Nazaj«, da bi se vrnili k prejšnji »PIN-koda«.
Opozorilo: Skrivajte PIN-kodo pred tretjimi. Če izgubite svojo osebno PIN-kodo, morate zaradi želenega deblokiranja svoj Indego s polnilno postajo prinesti v servisni center Bosch. Prosimo, da kontaktirate svojega trgovca ali servis Bosch (glejte »Servis in svetovanje o uporabi«).
Nastavite čas »hh:mm«, datum »dd/mm« in format časa »Format: 12 h«. Izberite položaj vnosa s kurzorjem desno/levo in številke s kurzorjem navzgor/navzdol in to potrdite s »Shrani« ali izberite »Nazaj«, da bi se vrnili k prejšnji »PIN-koda«.

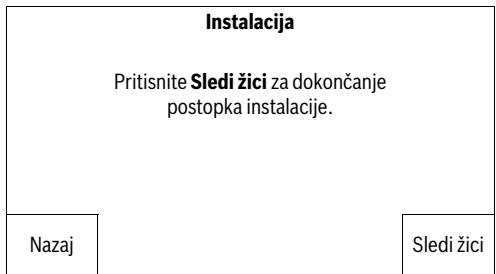

Pritisnite »Sledi žici«, da bi končali merjenje površine trate. (Izberite »Nazaj« za vrnitev k zaslonu »Datum & Čas«.)
Indego bo v kratkem zagnal in začel slediti žici.
Naslednji zaslonski dialog prikaže prvo sledenje omejevalne žice:
Kartiranje vrta ...
Nazaj
Ko vrtno orodje prvič sledi omejevalni žici, noži ne rotirajo.
Ali je to hrbtna stran osnovne postaje ali ovira? Če je ovira, jo odstranite. Indego bo nadaljeval s kartiranjem.
Ovira
Osnovna postaja
Merjenje je končano, ko vrtno orodje doseže hrbtno stran polnilne postaje.
Pritisnite "Ovira", če se vrtno orodje ne nahaja ob hrbtni strani polnilne postaje. Za končanje instalacije upoštevajte informacije na displeju.
Pritisnite "Osnovna postaja", če se vrtno orodje nahaja ob hrbtni strani polnilne postaje.
Kartiranje končano. Kosilnica pelje nazaj k osnovni postaji. Prosimo počakajte.
Nazaj
262 | Slovensko
Invented for life
Košnja
Meni
Po uspešni namestitvi lahko pritisnete »Košnja« in s tem zaženete košnjo, ali pa s »Meni > Izbira časovnega načrta« uredite časovni načrt.
Nadaljnje informacije glede obnašanja vrtnega orodja med košnjo si preberite v poglavju »Košnja«.
Nastavite si časovne načrte in druge nastavitve vrtnega orodja glede na vaše lastne potrebe. Vse točke menija so navedene v poglavju »Programska tabela«.
Vnos »časovnega načrta« je natančno opisan. Druge točke menija ne potrebujejo dodatnih pojasnil.
Pod »Meni > Izbira časovnega načrta« lahko prikličete 6 časovnih načrtov.
»ROČNO« morate uporabiti, če želite, da vrtno orodje deluje izključno v dejanskem času.
Vsak posamezni modus za »ČAS. PLAN« lahko uredite glede na svoje zahteve.
Primer:
| Izbor Časovnegа načrta | ||
| Info | ROČNO | ▲ |
| ČAS. PLAN 1 | ||
| ČAS. PLAN 2 | ||
| Uredi | ČAS. PLAN 3 | ▼ |
| ČAS. PLAN 4 | ||
| ČAS. PLAN 5 | ||
| Nazaj | Izbor | |
Izberite ČAS. PLAN s kurzorjem navzgor/navzdol, npr. ČAS. PLAN 1, in pritisnite »Uredi«.
| ČAS. PLAN 1 | ||
| Info | Ponedeljek | ▲ |
| Torek | ||
| Sreda | ||
| Uredi | Četrtek | ▼ |
| Petek | ||
| Sobota | ||
| Nedelja | ||
| Nazaj | OK | |
Po želji izberite dan košnje s kurzorji navzgor/navzdol, npr. »Ponedeljek«, in pritisnite »Uredi«.
Časovni okvir 1: Vklop
Start
2:00
Časovni okvir 2: Izklop
Start
：
Konec
14:00
Konec
：
Shrani
Preklic
Nastavite časovni okvir za »Start« in »Konec« avtomatske košnje. Če je npr. opoldne njuno potrebno počivanje, morate urediti dva časovna okvira. Za vsak dan lahko vklopite oz. izklopite oba časovna okvira.
Vrtno orodje deluje tako dolgo znotraj časovnega okvira, dokler ni treba napolniti akumulatorske baterije. Če je površina trate pred pretekom časovnega okvira že pokošena, se vrtno orodje vrne nazaj k polnilni postaji.
Izberite časovni okvir 1 s kurzorjem desno/levo in »vklop« ali »izklop« s kurzorjem navgor/navzdol. Izberite »Start« s kurzorjem desno/levo in nastavite čas za start s kurzorjem navgor/navzdol. Izberite »Konec« in na isti način nastavite trenutek za dokončanje. Če je treba, morate prav tako nastaviti start in konec za časovni okvir 2. Pritisnite tipko »Shrani« za potrditev.
Če vrtno orodje nek določen dan ne deluje, npr. v ponedeljek, nastavite oba časovna okvira s kurzorjem navzgor/navzdol na »Izklop«.
Programirani časovni okviri so prikazani v preglednem načrtu.
| ČAS. PLAN 1 | ||
| Info | Ponedeljek | ▲ |
| Torek | ||
| Sreda | ||
| Uredi | Četrtek | ▼ |
| Petek | ||
| Sobota | ||
| Nedelja | ||
| Nazaj | OK | |
Nastavite vse dodatno potrebne dneve za košnjo in potrdite svoj osebni časovni plan 1 z »OK«.
| Izbor Časovnegа načrta | ||
| Info | ROČNO | ▲ |
| ČAS. PLAN 1 | ||
| ČAS. PLAN 2 | ||
| Uredi | ČAS. PLAN 3 | ▼ |
| ČAS. PLAN 4 | ||
| ČAS. PLAN 5 | ||
| Nazaj | Izbor | |
Poleg shranjenega časovnega načrta se pojavi kljukica √.
Vrtno orodje starta s košnjo nemudoma na dan in start časovnega okvira 1.
Opozorilo: Zaradi različnih sezonskih pogojev rasti nastavite spomladi, poleti in v jeseni tudi različne časovne okvire. Opazujte rast trate in če je potrebno, prilagodite svoj časovni načrt.
Opozorilo: Sistem nožev Indego je koncipiran za rezanje kratke trave (3–5 mm). Ostanki trave lahko obležijo kot zastirka za gnojenje trate.
Ne dovolite, da bi se otroci vozili na vrtnem orodju. Pritisnite ročno tipko Stop, preden privzdignete vrtno orodje na ročaju za nošenje.
Določite časovni okvir s pogostimi ponovitvami. Na ta način boste dosegli dobre rezultate košnje, ena polnitev akum. baterije bo držala dlje časa in preprečili boste ostanke trave na trati.
Ko se senzor aktivira, npr. senzor dviga, se na displeju pojavi sporočilo: „Vrtno orodje se je privzdignilo. Prosimo, vnesite PIN-kodo za nadaljevanje". Displej preide v stanje mirovanja, če v roku 3 minut ni vnosa. Za ponovno aktiviranje displeja pritisnite poljubno tipko.
Če se vrtno orodje nahaja v stanju mirovanja, pritisnite poljubno tipko za priklic zaslona za vnos PIN-a in vnesite PIN-kodo.
Akumulatorska baterija je opremljena z nadzorom temperature, ki dovoljuje polnjenje izključno v temperaturnem območju med 5 °C in 45 °C.
Litij-ionska akumulatorska baterija se dobavi delno izpraznjena. Za doseg polne kapacitete akumulatorske baterije jo morate pred prvo uporabo vrtnega orodja v celoti napolniti na polnilni postaji.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje. Pri skoraj ali popolnoma izpraznjeni akumulatorski bateriji zaščitno stikalo izklopi vrtno orodje: Noži se ne premikajo več.
Naslednje tabele pojasnjujejo točke menija.
| Nastavitve | Razlaga | ||
| Nastavitve košnje | Košnja roba | Nikoli | Vrtno orodje nikoli ne reže roba. |
| Vsako 4. krat | Vrtno orodje reže rob pri vsaki 4. košnji. | ||
| Vsako 2. krat | Vrtno orodje reže rob pri vsaki 2. košnji. | ||
| Prekrivan. sledi košnje | Nastavitve razmaka med sledmi košnje | ||
| Signal-ID | Menjava na drugi frekvenčni kanal pri motnji signala. | ||
| Izbris kart | Vrtno orodje ponovno registrira površino trate. Opozorilo: Stroj se naj ne nahaja v polnilni postaji. | ||
| Nastavitve | Razlaga | ||
| Varnostne opcije | SpremembapIN | Za reaktiviranje po avtomatični zapori in varnostnem izklopu je potreben vnos PIN-kode. SpremembapIN-kode najprej zahteva vnos trenutne PIN-kode. | |
| Avtomatskazapora | Vklop | Avtomatska zapora tipk, Če se v roku 3 minut ne pritisne nobena tipka. To nastavitev priporočama iz varnostnih razlogov in zaradi zašcite pred krajo. | |
| Izklop | Tipke so vselej pripravljene za vnos. | ||
| Izbor jezika | Spremembajezika prikaza. | ||
| Sistemske opcije | Nastavitev zvokatipk | Spremembaglasnosti zvoka tipk. | |
| Nastavitevdispleja | Svetlost displeja | Nastavitev svetlosti disgleja svetlejše ali temnejše. | |
| Info | Informacija o verziji program. opreme, serijski Št. in zadnjem servisu. | ||
| Tovarriškanastavitev | Ponastavitev vrtnegara orodja na tovarniške nastavitve izbriše vse osbine nastavitve. Ponastavitev vrtnegara orodja na tovarniške nastavitve zahteva novo instalacijo. | ||
| Nastavitev Časa &datuma | Vnos Časa in datumura. | ||
| Izbor Časovnega načrta | Razlaga | ||
| ROČNO | Info | Inform. o pomoži za modus ROČNO. | |
| Izbor | Izberite funkcijo, ko se Časovni načrt naj ne uporablja. | ||
| ČAS. PLAN 1 - 5 | Uredi | Uredi ponedeljek | Programiranje do 5 avtomatskih Časovnih načrtov z nastavitvijo individualnih dnevov košnje in Časovnih okvirov. |
| Uredi torek | |||
| Uredi sredo | |||
| Uredi Četretek | |||
| Uredi petek | |||
| Uredi soboto | |||
| Uredi nedeljo | |||
| Izbor | Aktivira enega od 5-ih individuallnich Časovnih načrtov. | ||
| Informacija o časovnih načrtilh | Razlaga | |
| Informacija o časovnih načrtilh | Pregled programiranih dnevov košnje. | |
| Nazaj | Nazaj h glavnemu meniju. | |
| Izbor Časovnega načrta | Priklic podmenija „Izbor Časovnega načrta“. |
| Zapora tipk | Razlaga |
| Zapora tipk | Tipke so takoj zapnte, neodvisno od avtomatske zapore. |
| Sprostitev tipk | Za sprostitev tipk je potreben vnos PIN-kode. |
| Simptomi | Možen vzrok | Pomoč |
| Vrtno orodje ne deluje | Možna zamašitev | Preverite in po potrebi očistite spodnjano stran vrtnega orodja (pri tem morate vedno nositi vrtne rokavice) |
| Akumulator ni do konca napoljen | Namestite vrtno orodje za poljenje v polnilno postajo | |
| Trava je predolga | Nastavite večjo višino reza | |
| Akumulator prehladen/pretroč | Segrejte/ohladite akumulator | |
| Odklopnik tokokroga se ni pravilno/v celoti vstavil | Pravilno ga vstavite | |
| Motor zažene in se nato ponovno ustavi | Akumulator ni do konca napoljen | Namestite vrtno orodje za poljenje v polnilno postajo |
| Odklopnik tokokroga se ni pravilno/v celoti vstavil | Pravilno ga vstavite | |
| Akumulator prehladen/pretroč | Segrejte/ohladite akumulator Nastavite večjo višino reza | |
| Vrtno orodje delujes prekinitvami | Možna interna napaka | Obrnite se na pooblaščen servis Bosch |
| Vrtno orodje zapušća neenakomerno pokošeno trato | Višina reza je prenizka | Nastavite večjo višino reza |
| Topi noži | Zamenjava nožev | |
| Možna zamašitev | Preverite in po potrebi očistite spodnjano stran vrtnega orodja (pri tem morate vedno nositi vrtne rokavice) | |
| Trata delno nepokošena | Časovni okvir premajhen za velikost trate | Povečajte Časovni okvir |
| Čas delovanja akumulatorske baterije | Obrnite se na pooblaščen servis Bosch | |
| Razmak med ovirami, ki so obdani z omejevalnožico, je manjiši od 1 m | Povečajte razmak med omejevalnimiŽicami Oporoziló: ovir zi višino nad 6 cm ni treba obdati zžico | |
| Neizravnano oz. jamasto stanje trate | V meniju nestavitev košnje povečajte/zmanjsajte prekrivanje sledi košnje | |
| Močne vibracije/ šum | Matica oz. vijak noža sta zrahljana | Privijte matico oz. vijak noža |
| Poškodovan nož | Zamenjava nožev | |
| Ni možno izvajati postopka poljinanja | Polnilni kontakti so korodirani | Očitite polnilne kontakte |
| Možna interna napaka | Obrnite se na pooblaščen servis Bosch | |
| Vrtno orodje ne more peljati v polnilno postajo | Omejevalnažica ni pravilno nameščena | Preverite in naravnajte omejevalnožico |
266 | Hrvatski
| Simptomi | Možen vzrok | Pomoč |
| Prikaz na polnilni postaji ne sveti | Omrežni vič napajalne enote ni (pravilno) vtaknjen | Omrežni vtikač (do konca) vtaknite v vtičnico |
| Morebitna okvara vtičnice ali omrežnegá kabla | Poskbrite, da bo avtoriziran elektrICIar preveril omrežno napetost | |
| Okvara napajalne enote ali polnilne postaje | Poskbrite, da bo servisni center Bosch preveril napajalno enoto ali polnilno postajo |
Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka s tipske tablice vrtnega orodja.
Dodatno je nujna verzija programske opreme vašega vrtnega orodja (glejte „Meni > Nastavitve > Sistemske nastavitve > Info").
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel: (01) 5194205
Fax: (01) 5193407
Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnjih pogojev transportira na cesti.
Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno vključen strokovnjak za nevarne snovi.
Vrtnih orodij, polnilnih naprav, akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!
V skladu z Direktivo 2002/96/ES se morajo električne in elektronske naprave, ki niso več v uporabi, ter v skladu z Direktivo 2006/66/ES okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in okolju prijazno reciklirati.
Integrirane akumulatorske baterije smete odstraniti samo, ko jih odstranite med odpadke. Z odpiranjem ohišja lahko vrtno orodje uničite. Integrirane akumulatorske baterije sme v namen odstranitve med odpadke demontirati izključno servis.
Prosimo upoštevajte opozorila, ki so navedena v poglavju „Transport".
Pridržujemo si pravico do sprememb.
Pažnja! Pažljivo pročitajte slijedeće upute. Upoznajte se sa elementima posluživanja i propisnom uporabom vrtnog uredaja. Upute za rad molimo spremite na sigurno mjesto za kasniju primjenu.
Opće napomene za opasnost.
Ovaj vrtni uredaj ne smije blokirati ili zatvarati izlaze.
Upozorenje: Pred začetkom dela z vrtnim vrtnim orodjem preberite navodila za uporabo.
Upozorenje: Pred izvajanjem del na vrtnem orodju izklopite napravo ali dvignite vrtno orodje.
Pri rokovanju z ostrimi rezili ali delu v njihovi bližini vedno nosite vrtne rokavice. Pred vsemi deli na vrtnem orodju odstranite varovalko. Pred vsemi deli na polnilni postaji ali napravi za oskrbo z električno energijo izvlecite vtič iz vtičnice.
Zunanje površine vrtnega orodja temeljito očistite z mehko krtačo in krpo. Za čiščenje ne uporabljajte vode, topil ali sredstev za poliranje. Odstranite vse ostanke trave in usedline, zlasti z odprtin za hlajenje.
Vrtnega orodja ne obračajte z dnom navzgor in redno čistite območje okoli rezil. Travo, ki se je trdno oprijela vrtnega orodja, odstranite s krtačo s trdimi ščetinami ali s strgalom. (glejte sliko A)
S polno odgovornostjo izjavljamo, da je izdelek, opisan v "Tehničnih podatkih", skladen z naslednjimi normami ali normativnimi dokumenti: EN 60335 (naprava z akumulatorsko baterijo) in EN 60335 (polnilnik akumulatorske baterije) v skladu z določbami direktiv 2011/65/EU, 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG.
2000/14/EG: Zajamčena raven hrupa 75 dB(A). Postopki ocenjevanja skladnosti v skladu s Prilogo VI.
Kategorija izdelka: 32
Imenovani inštitut za preskušanje:
SRL, Sudbury, Anglija, št. 1088
Tehnična dokumentacija (2006/42/ES, 2000/14/ES) je na voljo pri:
Leva večnamenska tipka
Stanje napolnjenosti akumulatorske baterije
Ko se aktivira eden od senzorjev, npr. senzor dviga, se na zaslonu prikaže sporočilo: "Vrtni uredaj je dvignjen. Za nadaljevanje vnesite PIN kodo". Zaslon bo prešel v stanje mirovanja, če v 3 minutah ne bo nobenega vnosa. Za ponovno aktivacijo zaslona pritisnite poljubno tipko.
Če je vrtni uredaj v stanju mirovanja, pritisnite poljubno tipko za prikaz zaslona za vnos PIN-a in vnesite PIN kodo.
Akumulatorska baterija je opremljena z nadzorom temperature, ki omogoča polnjenje samo v temperaturnem območju med 5 °C in 45 °C.
Li-ionska akumulatorska baterija se dobavi delno napolnjena. Da bi ohranili polno zmogljivost akumulatorske baterije, morate vrtni uredaj pred prvo uporabo popolnoma napolniti na polnilni postaji.
Li-ionsko akumulatorsko baterijo lahko kadarkoli polnite, ne da bi skrajšali njeno življenjsko dobo. Prekinitev postopka polnjenja ne bo poškodovala akumulatorske baterije.
Če je akumulatorska baterija prazna ali izpraznjena, bo vrtni uredaj izklopil zaščitno stikalo: Noži se ne bodo več vrteli.
Znamka : BOSCH
Model : INDEGO
Kategorija : Kosilnica
