INDEGO - Plæneklipper BOSCH - Gratis brugsanvisning og manual

Produkttype	Trådløs robotplæneklipper
Mærke	BOSCH
Model	INDEGO
Skærebredde	26 cm
Skærehøjde	20 – 60 mm, justerbar
Anbefalet græsplæneareal	Op til 1000 m²
Driftstid pr. opladning	Ca. 50 minutter (op til 200 m²)
Opladningstid	Ca. 50 minutter (maks.)
Maksimal hældning	20°
Vægt	11,1 kg
Batteritype	Lithium-ion, 32,4 V, 3,0 Ah
Strømforsyning	Strømforsyning 220-240 V, 50/60 Hz, ladestation
Beskyttelsesklasse	II (dobbelt isolering)
Beskyttelsesindeks	IPX1 (værktøj), IP44 (strømforsyning)
Hovedfunktioner	Automatisk klipning, tidsprogrammering (5 tidsplaner), kantstyring, forhindringsdetektering, løfte- og vælteføler
Installation	Kræver installation af et periferikabel (maks. 450 m)
Vedligeholdelse	Regelmæssig rengøring af knive og ventilationsåbninger, reversible knive, udskiftning med komplet sæt
Sikkerhed	PIN-kode, nødstop, løftedetektering, tastelås
Reservedele	Brug kun originale Bosch-reservedele
Opbevaringstemperatur	5 °C til 45 °C
Generelle oplysninger	Brugsanvisning tilgængelig på flere sprog, Bosch kundeservice

Ofte stillede spørgsmål - INDEGO BOSCH

Hvordan installerer jeg periferikablet?

Kablet skal lægges mod uret rundt om græsplænen, ca. 20 cm fra kanterne. Fastgør det til jorden med de medfølgende pløkker. Forhindringer (træer, bede) lægges kablet med uret rundt om dem. Tilslut enderne til ladestationens terminaler (rød for højre, sort for venstre).

Hvordan programmerer jeg klippetiderne?

I menuen vælger du 'Tidsvalg'. Du kan konfigurere op til 5 forskellige tidsplaner (MANUEL og TIDER 1 til 5). For hver dag definerer du et eller to tidsrum med start- og sluttid. Aktivér eller deaktivér hvert tidsrum efter behov.

Hvad gør jeg, hvis plæneklipperen ikke oplader?

Kontrollér, at ladekontakterne ikke er korroderede. Rengør dem om nødvendigt. Sørg for, at ladestationen er tilsluttet strøm (fast grønt lys). Hvis problemet fortsætter, kontakt Bosch kundeservice.

Hvordan justerer jeg skærehøjden?

Skærehøjden justeres manuelt på værktøjet, fra 20 til 60 mm. Brug indstillingshjulet eller knappen beregnet til formålet (se fig. 16 i brugsanvisningen). Ved første klipning indstilles en høj højde, derefter sænkes den gradvist.

Hvad gør jeg, hvis plæneklipperen vibrerer unormalt?

Stop straks værktøjet, og fjern strømafbryderen. Kontrollér, om knivene er beskadigede, eller om der sidder græs fast. Rengør skæreområdet. Hvis knivene er slidte, udskiftes det komplette sæt (knive og skruer). Spænd knivskruerne.

Hvad er det maksimale areal, Indego kan klippe?

Det anbefalede græsplæneareal er maks. 1000 m². Pr. batteriopladning kan den klippe op til 200 m² afhængigt af forholdene (skærehøjde, græstype, fugtighed).

Hvordan rengør jeg plæneklipperen?

Brug en blød børste eller en tør klud. Brug ikke vand, opløsningsmidler eller slibende rengøringsmidler. Vend værktøjet om, og rengør regelmæssigt knivområdet med en hård børste eller en skraber. Brug beskyttelseshandsker.

Kan jeg bruge plæneklipperen i regn?

Nej, plæneklipperen er ikke designet til brug i regn. Beskyttelsesindekset IPX1 angiver beskyttelse mod lodrette vandstråler, men brug i regn kan beskadige enheden. Undgå også at klippe, når jorden er våd.

Hvad betyder det blinkende lys på ladestationen?

Hvis lyset blinker grønt, indikerer det en fejl på periferikablet (afbrydelse, for langt eller for kort). Kontrollér kablets kontinuitet og tilslutninger. Hvis lyset er slukket, er strømforsyningen defekt.

Hvordan ændrer jeg PIN-koden?

I menuen går du til 'Sikkerhedsindstillinger' og derefter 'Skift PIN'. Indtast først den gamle kode, derefter den nye. Notér den nye kode. Hvis du glemmer den, kontakt Bosch kundeservice for at låse enheden op.

BRUGSANVISNING INDEGO BOSCH

Sikkerhedsinstrukser

Pas på! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med haveværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.

Forklaring af symboler på haveværktøjet

Generel sikkerhedsadvarsel.

Sikr, at haveværktøjet hverken blokerer eller spærrer for udgange.

Advarsel: Læs brugsanvisningen igennem, før haveværktøjet tages i brug.

Advarsel: Betjen slukkeanordningen, før du arbejder med haveværktøjet eller løfter haveværktøjet.

Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Pas på tæerne og fingrene – de kan blive skåret af.

Vent til alle haveværktøjets dele er standset helt, før de berøres. Knivene fortsætter med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser.

Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere.

Advarsel: Hold god afstand til haveværktøjet, når det arbejder.

Kør ikke oven på haveværktøjet.

Ladeaggregatet er udstyret med en sikkerhedstransformator.

Betjening

Fjern altid strømkredsafbryderen, før der arbejdes på haveværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) og før det transporteres og stilles til opbevaring. Lad aldrig børn eller personer, der ikke har gennemlæst disse instruktioner, anvende haveværktøjet. Nationale forskrifter kan bestemme alderen på den person, som må betjene haveværktøjet. Dette haveværktøj er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Børn skal overvåges for at sikre, at de ikke leger med haveværktøjet. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen straks den røde stop-tast, hvis fare opstår, mens der arbejdes med haveværktøjet. Sikr den korrekte installation af begrænsningstråden iht. brugsanvisningen. Kontroller begrænsningstråden. Den skal være spændt i hele længden og fastgjort i jorden med pløkkerne uden løse trådsløjfer. Kontroller regelmæssigt området, hvor haveværktøjet bruges, og fjern alle sten, stokke, tråde og andre fremmede genstande. Der må ikke køres hen over spændingsførende strømforsyningskabler. Kontroller haveværktøjet regelmæssigt for at være sikker på, at knive, knivskruer og skæreanordningen hverken er slidte eller beskadigede. Erstat slidte knive og knivskruer i hele sættet for at undgå ubalance. Brug aldrig haveværktøjet med beskadigede beskyttelsesafdækninger eller uden sikkerhedsudstyr. Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. Løft eller bær aldrig haveværktøjet, når motoren kører.

Lad ikke haveværktøjet arbejde uden opsyn, hvis du ved, at husdyr, børn eller personer opholder sig i umiddelbar nærhed. Tænd for haveværktøjet som beskrevet i brugsanvisningen og stå i sikker afstand til roterende dele. - Brug ikke haveværktøjet samtidigt med, at en sprinkler kører. Indtast en tidsplan for at sikre, at de to systemer ikke arbejder på samme tid. Udfør ikke ændringer på haveværktøjet. Ikke tilladte ændringer kan forringe dit haveværktøjs sikkerhed og føre til mere støj og større vibrationer.

Strømkredsafbryderen løsnes:

• inden man fjerner en blokering,
• før du kontrollerer, rengør eller arbejder på haveværktøjet,
• hvis haveværktøjet vibrerer usædvanligt (stop haveværktøjet og kontrollér det med det samme),
• efter sammenstød med en fremmed genstand. Kontrollér haveværktøjet for skader og kontakt Bosch serviceforhandler ved nødvendige reparationer.

• Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Fjern strømkredsafbryderen, før der arbejdes på haveværktøjet. Træk altid stikket ud af stikdåsen, før der arbejdes på ladestationen eller på strømforsyningsapparatet.

Rengør haveværktøjet grundigt udvendigt med en blød børste og en klud. Brug hverken vand, opløsningsmidler eller polermidler. Fjern alt græs og aflejringer, især fra ventilationsåbningerne.

Drej haveværktøjet, så undersiden vender opad, og rengør knivområdet med regelmæssige mellemrum. Brug en fast børste eller en skraber til at fjerne fastsiddende græs. (se Fig. A)

Knivene kan vendes. (se Fig. B)

Kontrollér, at alle møtrikker, bolte og skruer sidder rigtigt, så haveværktøjets arbejdstilstand er sikret. Inspicér haveværktøjet regelmæssigt og erstat slidte og beskadigede dele for sin egen sikkerheds skyld. Sørg for, at der kun bruges originale reservedele fra Bosch. Erstat knive og skruer i hele sættet efter behov.

Opbevaring

Fjern strømkredsafbryderen, før haveværktøjet stilles til opbevaring.

Opbevar haveværktøj og ladestationen om vinteren et sikkert, tørt sted, uden for børns rækkevidde.

SD-kort

Haveværktøjet er udstyret med en SD-kort-grænseflade, der gør det muligt for Bosch kundeservice at gennemføre software-diagnoser.

Farer forbundet med akkuen

Opladning må kun gennemføres i ladestationen, der er godkendt af Bosch. - Undgå kontakt med haveværktøjet, hvis væske skulle strømme ud af akkuen i et usædvanligt tilfælde. Hvis du kommer i kontakt med denne væske, bedes du søge lægehjælp. Hvis akkuen beskadiges, kan væske strømme ud og nærliggende dele befugtes. Kontrollér ramte dele og kontakt Bosch kundeservice. Beskyt haveværktøjet mod brand. Fare for eksplosion. Beskadiges haveværktøjet, eller bruges det forkert, kan damp sive ud af akkuen. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Opbevar kun haveværktøjet i et temperaturområde mellem 5°C og 45°C. Opbevar ikke haveværktøjet i bilen f.eks. om sommeren.

Sikkerhedsinstrukser til ladeaggregat og strømforsyningsenhed

Opladningen må kun ske via den originale ladestation fra Bosch. Ellers er der fare for eksplosion og brand. Kontrollér ladestation, strømforsyningsenhed, kabler og stik med regelmæssige mellemrum. Anvend hverken ladestationen eller strømforsyningsenheden, hvis den er beskadiget. Forsøg ikke at åbne ladestationen eller strømforsyningsenheden, og sørg for, at den kun repareres af kvalificeret dagfolk, og at der kun benyttes originale reservedele. Beskadigelser på ladestation, strømforsyningsenhed, kabler eller stik øger risikoen for elektrisk stød. Anvend ikke ladestationen og strømforsyningsenheden på let brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brandbare omgivelser. Ladestationen og strømforsyningsenheden bliver varme under opladningen - brandfare. Sørg for, at børn er under opsyn. Dermed sikres det, at børn ikke leger med ladestationen, strømforsyningsenheden eller haveværktøjet. Børn og personer, der på grund af deres fysiske, sensoriske eller psykiske evner eller uerfarenhed eller ukendskab ikke er i stand til at betjene ladestationen eller strømforsyningsenheden sikkert, må ikke bruge ladestationen og strømforsyningsenheden uden tilsyn eller instruktion fra en ansvarlig person. Ellers er der fare for fejlbetjening og kvæstelser. Strømkildens spænding skal stemme overens med oplysningerne på strømforsyningsenheden. Strømforsyningsenheden skal helst tilsluttes en stikdåse, der er sikret via en FI-beskyttelseskontakt (RCD) med en fejlstrøm på maks 30 mA. Kontrollér med regelmæssige mellemrum, at FI-beskyttelseskontakten (RCD) fungerer som den skal.

Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er i fejlfri tilstand. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af producenten, et af producenten autoriseret servicecenter eller en kvalificeret person for at undgå farer. Vær under udskiftningen af kablerne til ladestation og strømforsyningsenhed opmærksom på, at disse er tilladt af Bosch. Tag aldrig fat omkring netstikket med våde hænder. Træk ikke i tilslutningsledningen, og træk ikke i den, da den derved kan blive beskadiget. Beskyt kablet mod varme, olie og skarpe kanter.

Strømforsyningsenheden/ladestationen er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220V, 240V afhængigt af modellen). Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede Bosch forhandler.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nærmeste Bosch serviceværksted.

Tilslutningsledningen skal kontrolleres for synlig beskadigelse og ældning med regelmæssige mellemrum og må kun bruges, hvis den er i korrekt tilstand.

Symboler

De følgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet.

Symbol

Betydning

Brug beskyttelseshandsker

Tilladt handling

Forbudt handling

Automatisk plæneklipper		Indego
Typenummer		3 600 HA2 ...
Snitbredde	cm	26
Slåhøjde	mm	20 – 60
Skråning vinkel (maks.)	°	20
Arbejdsfladens størrelse
- maksimal	m2	1000
- pr. akku-ladning indtil*	m2	200
Vægt	kg	11,1
Tæthedsgrad		IPX1
Serienummer	se typeskilt på have-værktøjet
Akku		Li-lon
Nominel spænding	V=	32,4
Kapacitet	Ah	3,0
Antal akkuceller		18
Brugstid, gennemsnitlig indtil*	min	50
Akku-ladetid (maks.)	min	50
Begrænsningstråd
Begrænsningstråd
- installereret længde, mindst	m	20
- installereret længde, maks.	m	450
Ladestation
Indgangsspænding	V	42
Energiforbrug	W	150
Ladestrom	A	2,0
Tilladt temperaturområde for op-ladning	°C	5 – 45
Vægt	kg	2,0
Tæthedsgrad		IPX1
*afhængigt af slåhøjde, graśforhold og fugtighed**beskyttet mod stænkvand fra alle sider
Angivelsene gælder for en nominal spænding [U] på 230 V. Disse an-givelsen kan variere ved afvigende spændinger og i landspecifikke ud-forelser.
Lægærke til typenummeret på typeskittet til dit haveværktøj. Han-delsbeteŋgelense for de enkelte haveværktæjer kan variere.

Automatisk plænekclipper		Indego
Strømforsyningsenhed
Indgangsspænding (vekselspænding)	V	220 – 240
Beskyttelsesklasse		☐/II
Frekvens	Hz	50/60
Udgangsspænding (jævnspænding)	V	42
Tæthedsgrad		IP44**
Vægt	kg	2,0

*afhængigt af slåhøjde, græsforhold og fugtighed

**beskyttet mod stænkvand fra alle sider

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landspecifikke udførelser.

Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere.

Støj-/vibrationsinformation

Maskinens A-vægtede støjniveau er typisk:

Lydtryksniveau 64 dB(A); lydeffektniveau 72 dB(A). Usikkerhed K = 2,74 dB.

Overensstemmelseserklæring C

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60335 (akku-apparat) og EN 60335 (akku-ladeaggregater) iht. bestemmelserne i retningslinjerne 2011/65/EU, 2006/95/EF, 2004/108/EF, 2006/42/EF, 2000/14/EF. 2000/14/EF: Garanteret lydeffektniveau 75 dB(A). Procedure for overensstemmelsesvurdering iht. bilag VI.

Produktkategori: 32

Bemyndiget kontrolorgan:

SRL, Sudbury, England, Nr. 1088

Forklaring af illustrationerne til installationen (se side 3-11)

Handlingsmål	Fig.
Leveringsomfang/haveværktøj pakkes ud	1
Positionering af ladestation	2 – 3
Begrænsningstråd fores gennem bundplade	4
Førsteende af begrænsningstråd tilsluttes	5
Ladestation fastgøres på jorden	6
Begrænsningstråd trækkes	7
Andenende af begrænsningstråd tilsluttes	8
Beskyttelsesskærm sættes på ladestation	9
Strømforsyningsenhed tilsluttes	10
Ladestation signaliserer netspænding EIN (ON)	11
Strømkredsaftbryder anwendes	12
Haveværktøj stilles ind i ladestation til opladning	13
„Velkommen“-skærm, se tekst i brugsanvisning	14
Haveværktøj løftes og bæres	15
Slåhøjde indstilles	16
Rengøring	A
Vedligeholdelse	B

Forbered plænen

Fjern sten, løse træstykker, tråde, spændingsførende strømforsyningskabler og andre fremmede genstande fra plænen, der skal slås.

Sikr, at det plænestykke, der skal slås, er jævnt, og at haveværktøjet ikke udsættes for mærkbare forhindringer som f.eks. fordybninger, riller og stejle skråninger 20°

Slå den største del af plænen med en almindelig plæneklipper i en højde på maks. 40 mm og området over begrænsningstråden i en højde på maks. 20 mm.

Installation

En video om installationen af Indego findes under www.bosch-indego.com eller brug følgende QR-kode.

Vælg en position til ladestationen; i vandret position og ikke i direkte solstråler.

Sikr, at ladestationen står ved siden af det stykke græs, der skal slås, med et 2 m langt, lige spor foran og bagved. Det er vigtigt, at ladekontakterne peger til venstre, når blikket rettes mod det stykke græs, der skal slås (se Fig. 2).

Henvisning: Står ladestationen på en sådan måde, at ladekontakterne peger hen mod den græsflade, der skal slås, eller til højre, forlader Indego ikke ladestationen.

Træk begrænsningstråden gennem det forreste hul i grundpladen, før den lige gennem kabelkanalen og det bageste hul. Fastgør begrænsningstråden i en linje med hullet vha. en pløk. Fjern forsigtigt isoleringen og tilslut begrænsningstråden på den højre tilslutningsklemme (rød). (se Fig. 4-5)

Fastgør ladestationen på jorden med de 4 medleverede pløkker. (se Fig. 6)

Træk begrænsningstråden til venstre og tæt nede ved jorden. Overhold den mindste afstand til plænekanter, trin, ægge, damme osv. Brug afstandsskabelonen. (se Fig. 7)

Begrænsningstråden trækkes til højre omkring træer, damme, blomsterbede osv. inden for plænens område. Ledningerne fra og til disse zoner skal berøre hinanden, men de må ikke krydse hinanden. (se Fig. 7)

Fastgør begrænsningstråden med den første pløk ved siden af ladestationen, spænd den og anbring de øvrige pløkker i en afstand på ca. 50 cm. (se Fig. 7)

Afslut runden og før begrænsningstråden hen til bagsiden på ladestationen på en sådan måde, at den befinder sig i en linje med hullet og pløkken. Fastgør også den anden ende af begrænsningstråden med pløkken. Kontrollér, at hullet, de to trådender og pløkken danner en linje. Afkort begrænsningstråden, fjern isoleringen forsigtigt og tilslut begrænsningstråden på den venstre tilslutningsklemme (sort). (se Fig. 8)

Sæt beskyttelseskappen fast på ladestationen. (se Fig. 9)

Bemærk: Begrænsningstråden kan forlænges til en længde på maks. 450 m.

Bemærk: Hold afstand til begrænsningstråden, hvis du vil lufte eller rive plænen.

Installer strømforsyningsenheden i kølige, tørre omgivelser. Forbind den med ladestationen og en stikkontakt, der befinder sig inde i bygningen. (se Fig. 10)

Kontroller visningen på ladestationen (se Fig. 11):

• Visningen lyser konstant grøn, når strømforsyningsenhedens udgangsspænding er til stede, og begrænsningstråden ikke er afbrudt.
• Visningen blinker grøn, hvis begrænsningstråden er afbrudt, for lang eller for kort.
• Visningen lyser ikke, hvis strømforsyningsenhedens udgangsspænding mangler.

Stik strømkredsafbryderen ind i haveværktøjet og stil dette i ladestationen til opladning. (se Fig. 12-14)

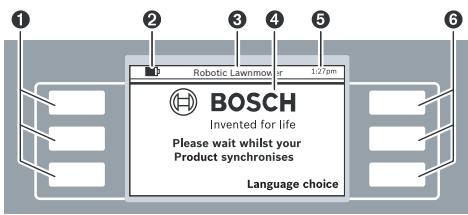

"Velkommen"-skærmen med følgende symboler fremkommer:

Symbol Betydning

0

Titel på menu/undermenu

4

Display med skærm-dialoger

5

Tidsangivelse

6

Højre multifunktionstaster

Tasterne har forskellige funktioner. Den enkelte betydning afhænger af den fremhævede menu og forklares i displayet.

Med tasterne ved siden af pilsymbolerne (markør) ▲ eller ▼ kan du navigere op og ned gennem menuoptionerne. Med tasterne ved siden af pilsymbolerne (markør) ◀ eller ▶ kan du navigere til højre og venstre i menuoptionerne.

Displayet skifter til den næste skærmdialog, så snart en option er blevet valgt og bekræftet.

Installation

Tryk først på tasten ved siden af "Language Choice" (sprogvalg). Skærmdialogen "Valg af sprog" fremkommer med følgende indhold.

Valg af spreog
English
Deutsch	▲
Dansk
Svenska
Norsk	▼
Suomi
	Gem

Vælg et sprog og bekræft med "Gem".

PIN-kode

Fastlæg en PIN-kode

Fortset

Tryk på "Fortsæt" for at indtaste din personlige PIN-kode.

PIN-kode

Indtast ny PIN:

Tilbage

Enter

Vælg indtastningspositionen med højre-/venstre-markøren, indstil cifrene med op-/ned-markøren og bekræft med "Enter" eller vælg "Tilbage" for at vende tilbage til den foregående "PIN-kode".

Bemærk: Sørg for, at uvedkommende ikke kan få fat i PIN-koden.

Skulle du have tabt din personlige PIN-kode, skal du aflevere Indego samt ladestation til et Bosch servicecenter, som oplåser den. Kontakt din forhandler eller Bosch kundeservice (se "Kundeservice og brugerrådgivning").

Dato & tid

hh:mm

dd/mm

Format: 12 h

Tilbage

Gem

Indstil klokkeslættet „hh:mm“, datoen „dd/mm“ og klokkeslættets format „Format: 12 h“. Vælg indtastningspositionen med højre-/venstre-markøren, indstil cifrene med op-/ned-markøren og bekræft med „Gem“ eller vælg „Tilbage“ for at vende tilbage til den foregående „PIN-kode“.

Installation

Tryk på Følg tråd for at afslutte installation

Tilbage

Følg tråd

Tryk på „Følg tråd“ for at afslutte målingen af græsplænen. (Vælg „Tilbage“ for at vende tilbage til „Dato & tid“-skærmen.)

Installation

Træd tilbage

Efterfølgende skærmdialog viser, hvordan plæneklipperen kører på den første del af begrænsningstråden:

Græsslåmaskine-status

Have kortlægges...

Tilbage.

Knivene roterer ikke, når haveværktøjet kører hen over begrænsningstråden første gang.

Kortlægning afsluttet

Er dette basisstationens bagside eller en forhindring? Fjern en forhindring, hvis en sådan findes. Indego fortsætter kortlægning.

Forhindring

Basisstation

Målingen er afsluttet, når haveværktøjet har nået ladestationens bagside.

Tryk på "Forhindring", hvis haveværktøjet ikke har nået ladestationens bagside. Følg informationerne på displayet for at afslutte installationen.

Tryk på "Basisstation", hvis haveværktøjet har nået ladestationens bagside.

Kortlægning afsluttet

Kortlægning afsluttet. Græsslåmaskinen kører tilbage til basisstation. Vent venligst.

Tilbage.

Dansk | 97

Robotgræsslåmaskine

BOSCH

Invented for life

Græsslåning

Menu

Efter installationen kan du enten trykke på "Græsslåning" for at starte græsslåningen med det samme eller indrette en tidsplan under "Menu > Tidsplan udvalg".

Yderligere informationer om haveværktøjets adfærd under græsslåningen findes i afsnittet "Græsslåning".

Egne indstillinger

Indret tidsplaner og indstillinger for haveværktøjet, så de passer til dine behov. Alle menupunkter findes i afsnittet "Program-tabel".

Indtastning af en "Tidsplan" er forklaret detaljeret. De yderligere menupunkter er selvforklarende.

Tidsplan

Under "Menu > Tidsplan udvalg" kan 5 tidsplaner hentes frem.

"MANUEL" bør anvendes, hvis haveværktøjet kun skal arbejde på den aktuelle tid.

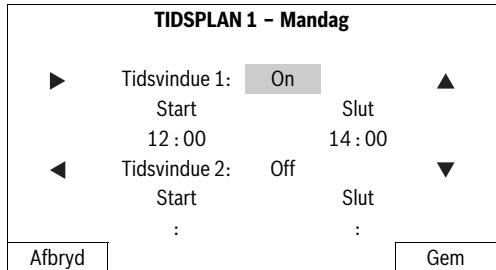

Hver enkelt TIDSPLAN-modus kan indrettes, så den passer til dine behov.

Eksempel:

Tidsplan udvalg
Info	MANUEL	▲
	TIDSPLAN 1
	TIDSPLAN 2
ÂEndre	TIDSPLAN 3	▼
	TIDSPLAN 4
	TIDSPLAN 5
Tilba.		Vælg

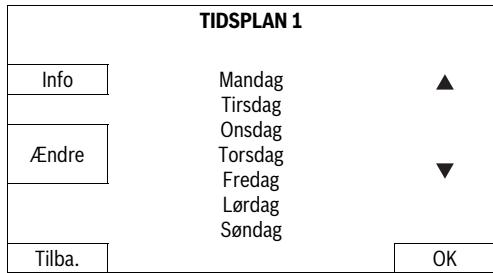

Vælg en „TIDSPLAN" med op-/ned-markøren f.eks. „TIDSPLAN 1" og tryk på „Ændre".

TIDSPLAN 1
Info	Mandag	▲
	Tirsdag
	Onsdag
Ændre	Torsdag	▼
	Fredag
	Lørdag
	Søndag
Tilba.		OK

Vælg den ønskede plæneklippedag med op-/ned-markøren f.eks. „Mandag" og tryk på „Ændre".

Indstil tidsvinduet for „Start“ og „Slut“ for den automatiske plæneklipning. Hvis der kræves en hviletid f.eks. til middag, skal du indrette to tidsvinduer. Til hver dag kan du tænde og slukke for både et tidsvindue og begge tidsvinduer.

Haveværktøjet arbejder i et tidsvindue, til akkuen skal oplades. Er plænen slået, før tidsvinduet er udløbet, vender haveværktøjet tilbage til ladestationen.

Vælg tidsvindue 1 med højre-/venstre-markøren og „On“ eller „Off“ med op-/ned-markøren. Vælg „Start“ med højre-/venstre-markøren og indstil starttiden med op-/ned-markøren.

Vælg „Slut“ og indstil tidspunktet for afslutningen på samme måde. Indret start og slut for tidsvindue 2 på samme måde, hvis det skulle være nødvendigt. Tryk på „Gem“ for at bekræfte det indtastede.

Skal haveværktøjet ikke arbejde en dag (f.eks. mandag), stilles begge tidsvinduer på „Off" med op-/ned-markøren.

De programmerede tidsvinduer illustreres i en oversigtsplan.

Haveværktøjet går i gang med at slå plænen, så snart dagen og starttiden for tidsvindue 1 er nået.

Bemærk: Indstil forskellige tidsplaner, så de passer til de sæsonmæssige vækstbetingelser om foråret, sommeren og efteråret. Hold øje med græssets vækst og tilpas evt. din tidsplan.

Bemærk: Knivsystemet i Indego er beregnet til at klippe kort græs (3 - 5 mm). Det klippede græs kan blive liggende på græsplænen og bruges som gødning.

Græsslåning

Sørg for, at børn ikke kører med oven på haveværktøjet. Tryk på den manuelle stop-tast, før du løfter bæregrebet på haveværktøjet.

Fastlæg en tidsplan med hyppige gentagelser. Derved opnår du gode slåresultater, akkuens ladning varer i længere tid, og du undgår slået græs på plænen.

Når græsslåningen er startet:

• arbejder haveværktøjet i modus „MANUEL“, til græsplænen er slået, der er trykket på stop-tasten eller akkuen skal lades.
• arbejder haveværktøjet afbrudt i et tidsvindue i den programmerede modus „Tidsplan". Det afbryder kun græsslåningen, hvis det skal lades. Skal græsslåningen afbrydes, før et tidsvindue er afsluttet, trykkes på den manuelle stop-taste. Er plænen slået, før tidsvinduet er udløbet, vender haveværktøjet tilbage til ladestationen.

Haveværktøjet har følgende sensorer:

• Løftesensoren aktiveres og slukker for drev og knive, så snart haveværktøjet løftes.
• Overslagsensoren registrerer, når haveværktøjets underside vender opad, hvorefter drev og knive slukkes.
• Blokeringssensoren registrerer, hvis en forhindring berøres i haveværktøjets sporbredde, hvorefter der gennemføres et retningsskift.
• Hældningssensoren aktiveres, hvis haveværktøjet når en vinkel på 45°.

Aktiveres en af sensorerne (f.eks. løftesensor), fremkommer en melding i displayet: „Haveværktøjet er blevet løftet. Indtast venligst PIN-koden for at fortsætte.“. Displayet springer til hviletilstand, hvis der ikke indtastes noget i løbet af 3 minutter. Displayet aktiveres igen ved at trykke på en vilkårlig taste.

Befinder haveværktøjet sig i hviletilstand, trykkes på en vilkårlig taste for at hente PIN-indtastnings-skærmen frem og PIN-koden indtastes.

Lad akkuen

Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning i et temperaturområde mellem 5°C og 45°C. Li-ion-akkuen er delvist opladet ved leveringen. For at nå op på den fulde akkukapacitet skal haveværktøjet oplades helt i ladestationen, før det bruges første gang.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen. Er akkuen ved at blive tom eller afladet, slukkes haveværktøjet med en beskyttelseskontakt: Knivene bevæger sig ikke mere.

Programabel

Indstillinger		Forklaring
Slåindstillinger	Slå kant	Aldrig	Haveværktøjet gennemfør er aldrig et kantsnit.
		Hver 4. gang	Haveværktøjet gennemfør er kantsnit ved hver 4. slå-ning.
		Hver 2. gang	Haveværktøjet gennemfør er kantsnit ved hver 2. slå-ning.
	Slåspor-over-dækning		Indstilling af afstand mellem slåspor
	Signal ID		Skift til an den frekvenskanal, hvis der er en signalfejl.
	Slet kort		Haveværktøjet registrarer græsplænenigen.Bemørk: Maskinen bør ikke stå i ladestationen.

Dansk | 99

Indstillinger			Forklaring
Sikkerhedsoptio- ner	Ændr PIN		Det er nødvendigt at indtaste PIN-koden for at genakti- vere after auto-lås og sikkerhedsfrakobling. Skal PIN-koden ændres, skal man første indtaste den gamle PIN-kode.
	Autolås	On	Tasterne spærres automatisk,,hvis der ikke trykke på nogen taste i løbet af 3 minutter. Det anbefales at bruge denen indstilling af sikkerheds- tekniske grunde og for at beskytte mod tyveri.
		Off	Tasterne er altid klart til indtastning.
Valg af spreog			Ændring af det viste spreog.
Systemoptioner	Indstil tastelyd		Taste-lydstyrke ændres.
	Indstil display	Lysstyrke display	Display-lysstyrke indstilles lysere eller mørkere.
	Info		Information om softwareversion,serienummer og sidste service.
	Fabriksindstilling		Stilles haveværktøjet tilbage på fabriksindstellingen, slettes alle personlige indstiller. Tilbagestillingen til fabriksindstellingen kræver en ny in- stallation.
Indstil tid & dato			Tid og dato indstilles.

Tidsplan udvalg		Forklaring
MANUEL	Info	Hjælp-information til anvendelse af MANUEL.
	Vælg	Vælg dette Funktion, hvis der ikke skal bruges nogen tidsplan.
TIDSPLAN 1 – 5	Ændre	Rediger mandag
		Rediger tirsdag
		Rediger onsdag
		Rediger torsdag
		Rediger fredag
		Rediger lørdag
		Redigerændag
	Vælg	Aktiverer en af 5 individuelle tidsplaner.

Tidsplan info	Forklaring
Tidsplan info	Oversigt over de programmerede slådage.
	Tilba. Tilbage til hovedmenuen.
	Tidsplan udvalg Undermenu „Tidsplan udvalg“ hentes frem.
Spær taster	Forklaring
Spær taster	Tasterne er lately med det samme, uafhængigt af auto-lås.
	Frigiv taster Tasterne oplåses ved at indtaste PIN-koden.

100 | Dansk

Fejlsøgning

Symptom	Mulig Årsag	Afhjælpning
Haveværktøj kører ikke	Tilstopning mulig	Kontrollér haveværktøj et frigør detevt. for græs (brug altid havehandsker)
	Akkuen er/DDie helt opladet	Stil haveværktøjet ind i ladestationen til opladning
	Græs for langt	Indstil en større slåhøjde
	Akkuen er for kold/varm	Opvarm/afkøl akuyen
	Strømkredsaftbryderen er/DDie blevet sat rigtigt i/fuldstændigt i	Sæt den rigtigt i
Motoren starter og stopper herefterigen	Akkuen er/DDie helt opladet	Stil haveværktøjet ind i ladestationen til opladning
	Strømkredsaftbryderen er/DDie blevet sat rigtigt i/fuldstændigt i	Sæt den rigtigt i
	Akkuen er for kold/varm	Opvarm/afkøl akuyen Indstil en større slåhøjde
Haveværktøj kører i intervaller	Intern fejl er mulig	Kontakt et autoriseret Bosch serviceværksted
Haveværktøj klipper/DDie jævnt	Slåhøjden er for lav	Indstil en større slåhøjde
	Knive er.sløve	Kniv skiftes
	Tilstopning mulig	Kontrollér haveværktøj et frigør detevt. for græs (brug altid havehandsker)
Del af plæne er/DDie slået	Tidsvindue er forlittle til plænens størrelse	Øg tidsvinduet
	Akkuens levetid	Kontakt et autoriseret Bosch serviceværksted
	Afstand mellem forhindringer, der er indheger-net med begrænsningstråd, er minde end 1 m	Afstand mellem begrænsningstråde øges Henvisning: Forhindringer med en hjøde på mere end 6 cm skal/DDie indhegnes med tråd
	Ujævn græstilstand	I menuen Slåindstillinger øges/forringes slåspor-over-dækningen
For stor vibrati-on/støj	Knivmøtrikken/-skruen er løs	Spænd knivmøtrikken/-skruen
	Knivene er beskadigede	Kniv skiftes
Opladning er/DDie mulig	Ladekontakter er korroderede	Rengør ladekontakterne
	Intern fejl er mulig	Kontakt et autoriseret Bosch serviceværksted
Haveværktøj kan ik-ke køre ind i ladestationen	Begrænsningstråden er/DDie indstillet rigtigt	Kontroller od instil begrænsningstråden
Visningen på lade-stationen lyser/DDie	Strømforsyningsapparatets stik er/DDie kat stigigt i stikdåsen	Sæt netstikket (helt) ind i stikdåsen
	Stikdåse er/ner netkabel er vct. defekt	Få netspænding kontrolleret af en autoriseret elektriker
	Strømforsyningsenhed er/ner ladestation er defekte	Få strømforsyningsenhed eller ladestation kontrolleret af en Bosch kundeservice

Svenska | 101

Kundeservice og brugerrådgivning

Det 10-cifrede typenummer på haveværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele.

Desuden kræves softwareversionen til dit haveværktøj (se „Menu > Indstillinger > System-indstillinger > Info“).

Dansk

De indeholdte Li-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Bortskaffelse

Smid ikke haveværktøj, ladeaggregater og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Integrerede akkuer må kun tages ud, når de skal bortskaffes. Haveværktøjet kan blive ødelagt, hvis huset skal åbnes. Integrerede akkuer må kun tages ud af en servicetekniker, når de skal bortskaffes.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisninger i afsnit „Transport".

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Merk: Hold avstand fra grensewiren når du vil lutte eller rake plenen.

Hageredskapet har følgende sensorer:
