INDEGO - Grasmaaier BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze robotmaaier
Merk	BOSCH
Model	INDEGO
Snedebreedte	26 cm
Maaihoogte	20 – 60 mm, instelbaar
Aanbevolen maaioppervlak	Tot 1000 m²
Autonomie per lading	Ongeveer 50 minuten (tot 200 m²)
Oplaadtijd	Ongeveer 50 minuten (max)
Maximale helling	20°
Gewicht	11,1 kg
Batterijtype	Lithium-ion, 32,4 V, 3,0 Ah
Voeding	Voedingsapparaat 220-240 V, 50/60 Hz, laadstation
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IPX1 (gereedschap), IP44 (voeding)
Belangrijkste functies	Automatisch maaien, tijdsprogrammering (5 schema's), randbeheer, obstakeldetectie, tillen en omkeersensor
Installatie	Vereist plaatsing van een perimeterkabel (max 450 m)
Onderhoud	Regelmatig reinigen van messen en ventilatieopeningen, omkeerbare messen, vervanging door complete set
Veiligheid	Pincode, noodstop, optildetectie, toetsenvergrendeling
Onderdelen	Uitsluitend originele Bosch-reserveonderdelen gebruiken
Opslagtemperatuur	5°C tot 45°C
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen, Bosch-nazorg

Veelgestelde vragen - INDEGO BOSCH

Hoe installeer ik de perimeterkabel?

De kabel moet linksom rond het gazon worden gelegd, ongeveer 20 cm van de randen. Bevestig hem met de meegeleverde haringen aan de grond. Rond obstakels (bomen, borders) legt u de kabel rechtsom. Sluit de uiteinden aan op de aansluitpunten van het laadstation (rood voor rechts, zwart voor links).

Hoe programmeer ik de maaitijden?

Selecteer in het menu 'Tijdselectie'. U kunt tot 5 verschillende schema's instellen (MANUEEL en SCHEMA 1 tot 5). Stel voor elke dag een of twee tijdsblokken in met begin- en eindtijd. Activeer of deactiveer elk blok naar wens.

Wat doe ik als de maaier niet oplaadt?

Controleer of de laadcontacten niet gecorrodeerd zijn. Reinig ze indien nodig. Zorg ervoor dat het laadstation stroom krijgt (vast groen lampje). Als het probleem aanhoudt, neem dan contact op met de Bosch-klantenservice.

Hoe stel ik de maaihoogte in?

De maaihoogte wordt handmatig op het apparaat ingesteld, van 20 tot 60 mm. Gebruik de draaiknop of de daarvoor bestemde knop (zie figuur 16 in de handleiding). Stel bij de eerste maaibeurt een hoge hoogte in en verlaag deze geleidelijk.

Wat doe ik als de maaier abnormaal trilt?

Stop onmiddellijk het apparaat en verwijder de stekker. Controleer of de messen beschadigd zijn of dat er gras vastzit. Reinig het maaigebied. Als de messen versleten zijn, vervang dan de complete set (messen en schroeven). Draai de messchroeven vast.

Wat is het maximale oppervlak dat de Indego kan maaien?

Het aanbevolen maaioppervlak is maximaal 1000 m². Per batterijlading kan hij tot 200 m² maaien, afhankelijk van de omstandigheden (maaihoogte, grastype, vochtigheid).

Hoe reinig ik de maaier?

Gebruik een zachte borstel of een droge doek. Gebruik geen water, oplosmiddelen of schurende reinigingsmiddelen. Keer het apparaat om en reinig regelmatig het mesgebied met een harde borstel of een schraper. Draag beschermende handschoenen.

Kan ik de maaier in de regen gebruiken?

Nee, de maaier is niet ontworpen om in de regen te werken. De beschermingsgraad IPX1 biedt bescherming tegen verticale waterspatten, maar gebruik in de regen kan het apparaat beschadigen. Vermijd ook maaien als de grond nat is.

Wat betekent het knipperende lampje op het laadstation?

Als het lampje groen knippert, duidt dit op een storing in de perimeterkabel (onderbreking, te lang of te kort). Controleer de continuïteit van de kabel en de aansluitingen. Als het lampje uit is, is de voeding defect.

Hoe wijzig ik de pincode?

Ga in het menu naar 'Veiligheidsopties' en vervolgens 'PIN wijzigen'. Voer eerst de oude code in, daarna de nieuwe. Noteer de nieuwe code goed. Bij vergeten neemt u contact op met de Bosch-klantenservice om het apparaat te ontgrendelen.

GEBRUIKSAANWIJZING INDEGO BOSCH

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing. Zorg ervoor dat door het tuingereedschap geen uitgangen geblokkeerd worden.

Waarschuwing: Lees de gebruiksaanwijzing voordat u het tuingereedschap in gebruik neemt.

Waarschuwing: Bedien de uitschakelvoorziening voordat u werkzaamheden aan het tuingereedschap uitvoert en voordat u het optilt.

Voorzichtig: Raak de ronddraaiende messen niet aan. De messen zijn scherp. Wees uiterst voorzichtig met tenen en vingers.

Wacht tot alle delen van het tuingereedschap volledig tot stilstand zijn gekomen voordat u deze aanraakt. De messen draaien na het uitschakelen van het tuingereedschap nog. Letsel kan het gevolg zijn.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt.

Gebruik het tuingereedschap niet om erop te rijden.

Het oplaadapparaat is voorzien van een veiligheidstransformator.

Bediening

Verwijder altijd de stroomkringonderbreker voordat u werkzaamheden aan het tuingereedschap uitvoert, zoals onderhoud en het wisselen van inzetgereedschap, en voordat u het tuingereedschap verplaatst of opbergt. Laat het tuingereedschap nooit gebruiken door kinderen of door personen die met deze voorschriften niet vertrouwd zijn. In uw land gelden eventuele voorschriften ten aanzien van de leeftijd van de bediener.

▷ Dit tuingereedschap is niet bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen. De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen. Bedien onmiddellijk de rode stoptoets als tijdens het gebruik van het tuingereedschap gevaar optreedt. Zorg ervoor dat de begrenzingsdraad volgens de gebruiksaanwijzing is geïnstalleerd. ▷ Controleer de begrenzingsdraad. Deze moet over de hele lengte gespannen en zonder losse draadlussen met de pinnen op de grond bevestigd zijn. ▷ Controleer regelmatig het terrein waarop u het tuingereedschap gebruikt en verwijder alle stenen, stokken, metaaldraden en andere voorwerpen die er niet horen. Er mag niet worden gereden over onder spanning staande voedingskabels. ▷ Controleer het tuingereedschap regelmatig om er zeker van te zijn dat de messen, de messchroeven en de snijvoorziening niet versleten of beschadigd zijn. Vervang versleten messen en messchroeven altijd per complete set om onbalans te voorkomen. ▷ Gebruik het tuingereedschap nooit met beschadigde beschermingen of zonder veiligheidsvoorzieningen. ▷ Breng handen en voeten niet in de buurt van of onder ronddraaiende delen. ▷ Het tuingereedschap nooit optillen of dragen terwijl de motor loopt. Laat het tuingereedschap nooit onbeheerd werken wanneer er zich kinderen, andere personen of huisdieren in de onmiddellijke nabijheid bevinden. Schakel het tuingereedschap volgens de gebruiksaanwijzing in en blijf op een veilige afstand van ronddraaiende delen. ▷ Gebruik het tuingereedschap niet tegelijkertijd met een gazonsproeier. Voer een tijdschema in om er zeker van te zijn dat de beide systemen niet tegelijkertijd werken. ▷ Verander het tuingereedschap niet. Ongeoorloofde veranderingen kunnen de veiligheid van het tuingereedschap beïnvloeden en tot meer geluiden en trillingen leiden.

Stroomkringonderbreker losmaken:

• vóór het verwijderen van blokkeringen,
• als u het tuingereedschap controleert, reinigt of eraan werkt,
• als het tuingereedschap ongewoon trilt (tuingereedschap stoppen en onmiddellijk controleren),

• na het raken van een voorwerp. Controleer het tuingereedschap op schade en neem contact op met de Bosch-klantenservice in het geval dat reparaties noodzakelijk mochten zijn.

Onderhoud en opbergen

Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of eraan werkt. Verwijder voor werkzaamheden aan het tuingereedschap altijd de stroomkringonderbreker. Trek altijd voor werkzaamheden aan het oplaadstation of het voedingsapparaat de stekker uit het stopcontact.

Maak de buitenkant van het tuingereedschap grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder alle aanhechtend gras en vuil, in het bijzonder van de ventilatieopeningen.

Draai het tuingereedschap zodat de onderzijde naar boven wijst en reinig de omgeving van de messen regelmatig. Gebruik een stevige borstel of een krabber om vastzittend gras te verwijderen. (zie afbeelding A)

De messen kunnen omgekeerd worden. (zie afbeelding B)

Controleer of alle moeren, bouten en schroeven vastzitten, zodat een veilige toestand van het tuingereedschap gewaarborgd is. Controleer het tuingereedschap regelmatig. Vervang versleten en beschadigde delen voor uw eigen veiligheid. Let erop dat alleen originele Bosch-vervangingsdelen worden gebruikt. - Vervang indien nodig messen en schroeven altijd per complete set.

Opbergen

Verwijder voor het opbergen van het tuingereedschap altijd de stroomkringonderbreker.

Bewaar het tuingereedschap en het oplaadstation tijdens de winter op een veilige plaats, droog en buiten het bereik van kinderen.

Plaats geen voorwerpen op het tuingereedschap of het oplaadstation.

SD-kaart

Het tuingereedschap heeft een insteekopening voor een SD-kaart, waarmee de Bosch-klantenservice softwarediagnoses kan uitvoeren.

Gevaar voor de accu

De accu mag alleen worden opgeladen met het door Bosch toegelaten oplaadstation. Voorkom contact met het tuingereedschap wanneer in een uitzonderlijke situatie vloeistof uit de accu vrijkomt. Raadpleeg bij contact met deze vloeistof een arts. - Als de accu beschadigd wordt, kan er vloeistof vrijkomen en kunnen naburige onderdelen aangetast worden. Controleer de desbetreffende onderdelen en neem contact op met de Bosch-klantenservice.

Open het tuingereedschap en de zich daarin bevindende accu niet. Er bestaat gevaar voor een kortsluiting en een elektrische schok. Bescherm het tuingereedschap tegen vuur. Er bestaat explosiegevaar. Bij beschadiging en onjuist gebruik van het tuingereedschap kunnen er dampen uit de accu vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Bewaar het tuingereedschap en de accu alleen bij een temperatuur tussen 5°C en 45°C. Laat het tuingereedschap bijv. in de zomer niet in de auto liggen.

Veiligheidsvoorschriften voor oplaadapparaat en voedingsapparaat

De accu mag alleen worden opgeladen met het originele Bosch-oplaadstation. Anders bestaat er explosie- en brandgevaar. Controleer voor elk gebruik het oplaadstation, voedingsapparaat, kabel en stekker. Gebruik het oplaadstation of het voedingsapparaat niet nadat u een beschadiging heeft vastgesteld. Open het oplaadstation of het voedingsapparaat niet zelf en laat het alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadiging van oplaadstation, voedingsapparaat, kabel of stekker vergroot het risico van een elektrische schok. Gebruik het oplaadstation of het voedingsapparaat niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadstation en het voedingsapparaat bestaat brandgevaar. Houd toezicht op kinderen. Daardoor wordt gewaarborgd dat kinderen niet met het oplaadstation, het voedingsapparaat of het tuingereedschap spelen. Kinderen en personen die op grond van hun fysieke, zintuiglijke of geestelijke vermogens, hun onervarenheid of hun gebrek aan kennis niet in staat zijn het oplaadstation en het voedingsapparaat veilig te bedienen, mogen het oplaadstation en het voedingsapparaat niet zonder toezicht of instructie door een verantwoordelijke persoon gebruiken. Anders bestaat het gevaar van verkeerde bediening en lichamelijk letsel. De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de voeding. Het voedingsapparaat moet bij voorkeur worden aangesloten op een stopcontact dat is beveiligd door middel van een aardlekschakelaar met een foutstroom van maximaal 30 mA. Controleer de werking van de aardlekschakelaar regelmatig. De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand worden gebruikt.

Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door de fabrikant, de erkende klantenservice van de fabrikant of een daartoe gekwalificeerd persoon worden uitgevoerd om veiligheidsrisico's te voorkomen. Let er bij het vervangen van de kabels van oplaadstation en voedingsapparaat op dat deze door Bosch zijn toegelaten. Pak de stekker nooit met natte handen vast. Rijd niet over de aansluitkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen.

Het voedingsapparaat en het oplaadstation zijn voor uw veiligheid geïsoleerd en hoeven niet te worden geaard. De bedrijfspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 of 240 V, afhankelijk van de uitvoering). Informatie is verkrijgbaar bij de erkende Bosch-klantenservice.

Vraag bij twijfel een vakman voor elektriciteit of de Bosch-klantenservice om advies.

De aansluitkabel dient regelmatig te worden gecontroleerd op zichtbare beschadigingen en slijtage en mag alleen in goede toestand worden gebruikt.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te gebruiken.

Symbool

Betekenis

Draag werkhandschoenen

Toegestane handling

Verboden handling

Toebehoren en vervangingsonderdelen

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik.

Technische gegevens

Automatische gazonmaier		Indego
Zaaknummer		3 600 HA2 ...
Knipbreedte	cm	26
Maaihoogte	mm	20 - 60
Hellinghoek (max.)	°	20
Grootte werkoppervlak
- maximaal	m2	1000
- per acculading*	m2	200
Gewicht	kg	11,1
Beschermingsklasse		IPX1
Serienummer	zie typeplaatje op tuin-gereedschap
Accu		Li-lon
Nominale spanning	V=	32,4
Capaciteit	Ah	3,0
Aantal accucellen		18
Gebruiksduur, gemiddeld*	min	50
Oplaadtijd accu (max.)	min	50
Begrenzingsdraad
Begrenzingsdraad
- geinstalleerde lenghte, min.	m	20
- geinstalleerde lenghte, max.	m	450
Oplaadstation
Ingangsspanning	V	42
Energieverbruik	W	150
Laadstroom	A	2,0
Toegestaan oplaadtemperatuur-bereik	°C	5 - 45
Gewicht	kg	2,0
Beschermingsklasse		IPX1
*ahankelijk van maaihoogte, grastestand en vochtigheid**beschermd gegen waterspatten aan alle zijden
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwij-kende spanningen en bij per land verzollende uitvoeringen hunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van uw tuingereedschap.
De handelsbenamingen van sommige tuingereedschappen kunnen af-wijken.

Bosch Power Tools

Automatische gazonmaier		Indego
Voedingsapparaat
Ingangsspanning (wisselspan- ning)	V	220 – 240
Isolatieklasse		☐/II
Frequentie	Hz	50/60
Uitgangsspanning (gelijkspan- ning)	V	42
Beschermingsklasse		IP44**
Gewicht	kg	2,0

*afhankelijk van maaihoogte, grastoestand en vochtigheid

**beschermd tegen waterspatten aan alle zijden

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60335.

Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 64 dB(A); geluidsvermogenniveau 72 dB(A). Onzekerheid K = 2,74 dB.

Conformiteitsverklaring C

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 (accugereedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2011/65/EU, 2006/95/EG, 2004/108/EG, 2006/42/EG en 2000/14/EG. 2000/14/EG: Gegarandeerd geluidsdrukniveau 75 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI. Productcategorie: 32

Benoemde instantie:

SRL, Sudbury, England, Nr. 1088

Technisch dossier (2006/42/EG, 2000/14/EG) bij:

Verklaring van de afbeeldingen voor de installatie (zie pagina's 3-11)

Handelingsdoel	Afbeelding
Meegeleverd. Tuingereedschap uitpakken	1
Positionering van oplaadstation	2 – 3
Begrenzingsdraad door bodemlaat voeren	4
Eerste uiteinde van begrenzingsdraad aan-sluiten	5
Oplaadstation op bodem bevestigen	6
Begrenzingsdraad installeren	7
Tweede uiteinde van begrenzingsdraad aansluiten	8
Beschemkap op oplaadstation zetten	9
Voodingsapparaat aansluiten	10
Oplaadstation signaleert netspanning AAN	11
Stroomkringonderbreker inzetten	12
Tuingereedschap voor opladen in oplaadstation plaatsen	13
Scherm „Welkom”, zie gebruiksaanwijzing	14
Optillen en dragen van tuingereedschap	15
Maaihoogte instellen	16
Reiniging	A
Onderhoud	B

Voorbereiding van het gazon

Verwijder stenen, losse stukken hout, metaaldraad, onder spanning staande voedingskabels en andere voorwerpen van het te maaien oppervlak.

Controleer dat het te maaien oppervlak egaal is en geen ernstige obstakels bevat voor het tuingereedschap, zoals kuilen, voren en hellingen van meer dan 20°.

Maai het hoofdgazon met een conventionele gazonmaaier op een hoogte van maximaal 40 mm en het bereik boven de begrenzingsdraad op een hoogte van maximaal 20 mm.

Installatie

Een video over de installatie van de Indego is beschikbaar op www.bosch-indego.com of gebruik de volgende QR-code.

Kies een positie voor het oplaadstation, horizontaal vlak en niet in de zon.

Zorg ervoor dat het oplaadstation naast het te maaien oppervlak staat met een 2 meter lang recht spoor ervoor en erachter. Het is belangrijk dat vanaf het te maaien gazon gezien de oplaadcontacten aan links wijzen (zie afbeelding 2).

Opmerking: Als het oplaadstation zodanig staat dat vanaf het te maaien gazon gezien de oplaadcontacten naar rechts wijzen, zal de Indego het oplaadstation niet verlaten.

Trek de begrenzingsdraad door het voorste gat in de grondplaat en voer deze recht door de kabelgoot en het achterste gat. Bevestig de begrenzingsdraad op één lijn met het gat aan een pin. Verwijder voorzichtig de isolatie en sluit de begrenzingsdraad op de rechter aansluitklem aan (rood). (zie afbeeldingen 4 - 5)

Bevestig het oplaadstation met de vier meegeleverde pinnen op de grond. (zie afbeelding 6)

Installeer de begrenzingsdraad tegen de richting van de wijzers van de klok en vlak op de grond. Houd de in acht te nemen minimumafstand tot gazonranden, trappen, muren, vijvers, enz. aan. Gebruik waar nodig de afstandssjabloon. (zie afbeelding 7)

Rondom bomen, vijvers, bloemperken, enz. binnen het gazonoppervlak moet de begrenzingsdraad in de richting van de wijzers van de klok geïnstalleerd worden. De leidingen van en naar deze zones moeten elkaar raken, maar mogen elkaar niet kruisen. (zie afbeelding 7)

Bevestig de begrenzingsdraad met de eerste pin naast het oplaadstation. Span de draad en plaats de overige pinnen op een afstand van ca. 50 cm. (zie afbeelding 7)

Maak de ronde compleet en leid de begrenzingsdraad zodanig naar de achterzijde van het oplaadstation dat de draad zich op een lijn met het gat en met de pin bevindt. Bevestig het tweede uiteinde van de begrenzingsdraad eveneens met de pin. Controleer dat het gat, de beide uiteinden van de draad en de pin een lijn vormen. Kort de begrenzingsdraad in, verwijder voorzichtig de isolatie en sluit de draad aan de linker aansluitklem aan (zwart). (zie afbeelding 8)

Plaats de beschermkap op het oplaadstation. (zie afbeelding 9)

Opmerking: De begrenzingsdraad kan worden verlengd tot maximaal 450 m.

Opmerking: Houd afstand tot de begrenzingsdraad als u wilt verticuteren of het gazon wilt harken.

Installeer het voedingsapparaat in een koele en droge omgeving. Verbind het met het oplaadstation en een stopcontact dat zich binnen een gebouw bevindt. (zie afbeelding 10)

Controleer de indicatie op het oplaadstation (zie afbeelding 11):

• De indicatie is permanent groen verlicht als de uitgangsspanning van het voedingsapparaat aanwezig is en de begrenzingsdraad niet onderbroken is.
• De indicatie knippert groen als de begrenzingsdraad onderbroken, te lang of te kort is.
• De indicatie brandt niet als de uitgangsspanning van het voedingsapparaat ontbreekt.

Eerste programmering

Steek de stroomkringonderbreker in het tuingereedschap en plaats het in het oplaadstation om het op te laden. (zie afbeeldingen 12 - 14)

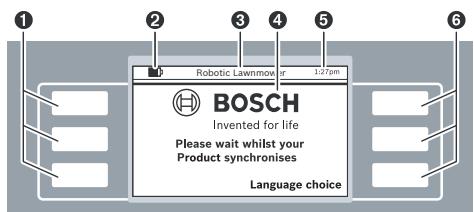

Het scherm "Welkom" met de volgende symbolen wordt weergegeven:

Symbool Betekenis

1	Multifunctionele toetsen links
2	Oplaadtoestand accu
3	Titel van menu of submenu
4	Display met schermdialogen
5	Tijdsaanduiding
6	Multifunctionele toetsen rechts

De toetsen hebben verschillende functies. De betekenis is afhankelijk van het opgevraagde menu en wordt in het display verklaard.

Met de toetsen naast de pijlsymbolen (cursor) ▲ of ▼ kunt u omhoog en omlaag door de menuopties navigeren. Met de toetsen naast de pijlsymbolen (cursor) ▷ of ◆ kunt u links en rechts door de menuopties navigeren.

Het display toont de volgende schermdialoog nadat u een optie geselecteerd en bevestigd heeft.

Installatie

Druk eerst op de toets naast "Language choice" (taalkeuze). Het scherm "Taalkeuze" met de volgende inhoud wordt weergegeven.

Taalkeuze
English
Deutsch	▲
Dansk
Svenska
Norsk	▼
Suomi
	Opslaan

Kies een taal en bevestig uw keuze met "Opslaan".

Nederlands | 85

PIN-code

PIN-code vastleggen

Voortzetten

Druk op "Voortzetten" om uw persoonlijke PIN-code in te voeren.

PIN-code

Nieuwe PIN invoeren:

---

Terug

Inv.

Kies de invoerpositie met de cursor voor links en rechts en stel de cijfers in met de cursor voor omhoog en omlaag. Bevestig door "Inv." te kiezen of kies "Terug" om naar "PIN-code" terug te keren.

Opmerking: Maak de PIN-code niet aan anderen bekend. Als u uw persoonlijke PIN-code kwijt bent, dient u de Indego met het oplaadstation naar een Bosch Service Center te brengen om het te laten ontgrendelen. Neem contact op met uw leverancier of de Bosch-klantenservice (zie "Klantenservice en gebruiksadviezen").

Datum en tijd

uu:mm

dd/mm

Weergave: 12 u

Terug

Opslaan

Stel de tijd „uu:mm“, de datum „dd/mm“ en de tijdsweergave „Weergave: 12 h“ in. Kies waarover de invoerpositie met de cursor voor links en rechts en stel de cijfers in met de cursor voor omhoog en omlaag. Bevestig door „Opslaan“ te kiezen of kies „Terug“ om naar „PIN-code“ terug te keren.

Installatie

Kies Draad volgen om de installatie af te sluiten

Terug

Draad volgen

Druk op „Draad volgen“ om het opmeten van het gazonoppervlak af te sluiten.

(Kies „Terug“ om naar het scherm „Datum en tijd“ terug te keren.)

Installatie

Ga achteruit.

Indego start spoedig en volgt de draad.

De volgende schermdialoog geeft aan hoe er voor het eerst langs de begrenzingsdraad wordt gereden:

Maaierstatus

Tuin worden in kaart gebracht.

Terug

De messen draaien niet rond als het tuingereedschap voor het eerst langs de begrenzingsdraad rijdt.

Kartering afgesloten

Is dit de rechterzijde van het basisstation of een obstakel? Obstakel verwijderen. Indego om kartering voort te zetten.

Obstakel

Basis-

station

Het opmeten is beëindigd als het tuingereedschap de rechterzijde van het oplaadstation heeft bereikt.

Druk op „Obstakel" als het tuingereedschap de rechterzijde van het oplaadstation niet heeft bereikt. Neem de informatie op het display in acht om de installatie af te sluiten.

Druk op „Basisstation" als het tuingereedschap de rechterzijde van het oplaadstation heeft bereikt.

Kartering afgesloten

Kartering afgesloten. Maaier rijdt terug naar basisstation. Even wachten.

Terug

Robotgrasmaaier

BOSCH

Invented for life

Maaien

Menu

Na de installatie kunt u op "Maaien" drukken om meteen met maaien te beginnen of via Menu > Tijdschema-keuze een tijdschema instellen.

Meer informatie over het gedrag van het tuingereedschap tijdens het maaien vindt u in het gedeelte "Maaien".

Eigen instellingen

Richt tijdschema's en instellingen van het tuingereedschap volgens uw behoefte in. Een lijst van alle menupunten staat in het gedeelte "Programmatabel".

De invoer van een "Tijdschema" wordt in detail beschreven. De overige menupunten spreken voor zichzelf.

Tijdschema

Onder "Menu > Tijdschema-keuze" kunt u vijf tijdschema's opvragen.

"HANDMATIGE" dient te worden gebruikt als het tuingereedschap op dat moment moet werken.

Elke afzonderlijke "SCHEMA"-modus kan volgens uw eisen worden ingericht.

Voorbeeld:

Tijdschema-keuze
Info	HANDMATIG	▲
	SCHEMA 1
	SCHEMA 2
Wijz.	SCHEMA 3	▼
	SCHEMA 4
	SCHEMA 5
Terug		Selecteren

Kies een "TIJDSCHEMA" met de cursor voor omhoog en omlaag, "SCHEMA 1" en druk op "Wijz."

SCHEMA 1
Info	Maandag	▲
	Dinsdag
	Woensdag
Wijz.	Donderdag	▼
	Vrijdag
	Zaterdag
	Zondag
Terug		OK

Kies de dag waarop gemaaid moet worden met de cursor voor omhoog en omlaag, bijv. "Maandag" en druk op "Wijz."

SCHEMA 1 - Maandag
►	Tijdvenster 1:	Aan	▲
	Start		Einde
	12:00		14:00
►	Tijdvenster 2:	Uit	▼
	Start		Einde
	:		:
Annuleren			Opslaan

Stel een tijdvenster voor "Start" en "Einde" van het automatische maaien in. Als bijv. 's middags een rusttijd nodig is, moet u twee tijdvensters instellen. U kunt een tijdvenster of beide tijdvensters van elke dag in- of uitschakelen.

Het tuingereedschap werkt zolang binnen een tijdvenster totdat de accu moet worden opgeladen. Als het gazonoppervlak gemaaid is voordat het tijdvenster is afgesloten, keert het tuingereedschap naar het oplaadstation terug.

Kies tijdvenster 1 met de cursor voor links en rechts en "Aan" of "Uit" met de cursor voor omhoog en omlaag. Kies "Start" met de cursor voor links en rechts en stel de begintijd in met de cursor voor omhoog en omlaag. Kies "Einde" en stel de eindtijd op dezelfde wijze in. Indien nodig stelt u het begin en einde voor tijdvenster 2 eveneens in. Druk op "Opslaan" om de invoer te bevestigen.

Als het tuingereedschap op een dag niet moet werken, bijv. op maandag, zet u beide tijdvensters met de cursor voor omhoog en omlaag op "Uit".

De geprogrammeerde tijdvensters worden in een overzichtsschema weergegeven.

SCHEMA 1
Info	Maandag	▲
	Dinsdag
	Woensdag
Wijz.	Donderdag	▼
	Vrijdag
	Zaterdag
	Zondag
Terug		OK

Stel alle dagen in waarop ook moet worden gemaaid en bevestig uw persoonlijk "SCHEMA 1" met "OK".

Tijdschema-keuze
Info	HANDMATIG	▲
	SCHEMA 1
	SCHEMA 2
Wijz.	SCHEMA 3	▼
	SCHEMA 4
	SCHEMA 5
Terug		Selecteren

Een vinkje √ verschijnt naast het opgeslagen tijdschema. Het tuingereedschap start met maaien zodra de dag en de begintijd van tijdvenster 1 bereikt is.

Opmerking: Stel afhankelijk van de groeiomstandigheden van het seizoen in lente, zomer en herfst verschillende tijdschema's in. Houd de groei van het gazon in het oog en pas indien nodig uw tijdschema aan.

Opmerking: Het messysteem van de Indego is bestemd voor het knippen van kort gras (3 - 5 mm). Het maaigoed kan als mulch ter bemesting van het gazon blijven liggen.

Maaien

Laat kinderen niet op het tuingereedschap rijden. ▶ Druk op de handmatige stoptoets voordat u het tuingereedschap aan de draaggreep optilt.

Leg een tijdschema met frequente herhalingen vast. Daardoor bereikt u goede maairesultaten. Met de acculading kan langer worden gemaaid en u voorkomt dat er maaisel op het gazon achterblijft.

Als het maaien begonnen is:

• Werkt het tuingereedschap in de "HANDMATIGE MODUS" tot het gazonoppervlak gemaaid is, de stoptoets ingedrukt wordt of de accu moet worden opgeladen. Werkt het tuingereedschap in de programmeerbare modus "Tijdschema" binnen een tijdvenster, dan wordt het onderbroken. Het onderbreekt het maaien alleen om op te laden. Als u het maaien voor het einde van een tijdvenster wilt afbreken, drukt u op de handmatige stoptoets. Als het gazonoppervlak gemaaid is voordat het tijdvenster is afgesloten, keert het tuingereedschap terug naar het oplaadstation.

Het tuingereedschap heeft de volgende sensoren:

• De hefsensor wordt geactiveerd en schakelt aandrijving en messen uit als het tuingereedschap opgetild wordt.
• De overslagsensor herkent wanneer het tuingereedschap met de onderzijde naar boven ligt en schakelt aandrijving en messen UIT.
• De blokkeringssensor herkent bij aanraking een obstakel binnen de spoorbreedte van het tuingereedschap en geeft opdracht tot verandering van richting.
• De hellingsensor wordt geactiveerd als het tuingereedschap een helling van 45° bereikt.

Als een van de sensoren wordt geactiveerd, bijv. de hellingsensor, verschijnt in het display een melding: "Het tuingereedschap is opgetild. Voer de PIN-code in om door te gaan." Het display gaat over naar de rusttoestand als binnen 3 minuten geen invoer plaatsvindt. Als u het display weer wilt activeren, drukt u een willekeurige toets in.

Als het tuingereedschap zich in rusttoestand bevindt, drukt u op een willekeurige toets om het scherm voor het invoeren van de PIN-code op te vragen en vervolgens de PIN-code in te voeren.

Accu opladen

De accu is voorzien van een thermische beveiliging die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 5°C en 45°C kan worden opgeladen.

De lithiumionaccu wordt gedeeltelijk opgeladen geleverd. Als u de volledige accucapaciteit wilt benutten, moet u het tuingereedschap voor het eerste gebruik in het oplaadstation volledig opladen.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

Als de accu leeg is, wordt het tuingereedschap door een veiligheidsschakeling uitgeschakeld: de messen bewegen niet meer.

Programmadatabase

De volgende tabellen bevatten uitleg over de verschillende menupunten.

Instellingen			Verklaring
Maai-instellingen	Rand maaien	Nooit	Het tuingereedschap maait nooit randen.
		Elke 4e keer	Het tuingereedschap maait de rand tijdens elke vierde maaibeurt.
		Elke 2e keer	Het tuingereedschap maait de rand tijdens elke tweede maaibeurt.
	Maaispoor-overlapping		Instelling van de afstandussen de maaisporen
	Signaal-ID		Wisselen maar een ander frequentiekanaal bij een signaalstoring.
	Kaarten wissen		Het tuingereedschap meet het gazonoppervlak opnieuw op.Opmerking: De machine mag nicht in het laadstation staan.
Veiligheidsopties	PIN wijzigien		Voor de reactivering na automatische blokkering en veiligheidsuitschakeling is het invoeren van de PIN-code vereist.Als u de PIN-code wilt wijzigien, dient u eerst de tot dus-ver geldige PIN-code in te voeren.
	Automatischeblokkering	Aan	De toetsen worden automatisch geblokkeerd als er bin-nen 3 minuten geen toets worden ingedrukt.Deze instelling worden om veiligheidsredenen en ter bescherming gegen diefstal geadviseerd.
		Uit	De toetsen kutnen voordturdend voor het invoeren wordengebuikt.
Taalkeuze			Wijziging van de weergegeven taal.
Systeemopties	Toetstoon instelen		Geluidsvolume van toetsen veranderen.
	Display instellen	Displayhelderheid	Lichtintensiteit van display groter ofkleiner instellen.
	Info		Informatie over softwareversie, serienummer en LASTe onderhoud.
	Fabrieksinsteling		Als u de instellenen van het tuingereedschap terugzet南非 de fabrieksinstelleningen, worden alle persoonlijke instelleningen verwijderd.Als u de instellenen terugzet南非 de fabrieksinstellen-gen, is een neue installment nodig.
Tijd en datuminstellen			Tijd en datum invoeren.
Tijdschema-keuze			Verklaring
HANDMATIG	Info		Ondersteunende informatie voor het gebruik van HAND-MATIGE MODUS.
	Selecteren		Selecteer们都getriele functie als er geen tijdschema hoeft te wordengebuikt.

Tijdschema-keuze			Verklaring
SCHEMA 1 - 5	Wijz.	Maandag bewerken	Programmering van maximaal vrij automatische tijdschema's door de instelling van afzonderlijke maaidagen en tijdvensters.
		Dinsdag bewerken
		Woensdag bewerken
		Donderdag bewerken
		Vrijdag bewerken
		Zaterdag bewerken
		Zondag bewerken
	Selecteren		Hiermee activeert u een van de vrij afzonderlijke tijdschema's.
Tijdschema-informatie			Verklaring
Tijdschema-informatie			Overzicht van de geprogrammeerde maaidagen.
	Terug		Terug maar het hoofdmenu.
	Tijdschema-keuze		Submenu „Tijdschema-keuze" opvragen.
Toetsenblokkenen			Verklaring
Toetsenblokkenen			De toetsen zijn onmiddelijk geblokkeerd, onafhankelijk van de automatische blokkering.
	Toetsenvrijgeven		Voor het vrijgeven van de toetsen is het invoeren van de PIN-code vereist.

Storingen opsporen

Symptomen	Mogelijk oorzaak	Oplossing
Tuingereedschap loopt Niet	Verstopping möglich	Onderzijde van het tuingereedschap controleren en in-dien nodig vrij maken (draag altoijd tuinhandschoenen)
	Accu Niet vol opgeladen	Tuingereedschap voor opladen in oplaadstation plaat-sen
	Gras te lang	Grotere maaihoogte instellen
	Accu te koud of te heet	Accu laten opwarmen of afkoelen
	Stroomkringonderbreker is Niet goed of Niet volledig ingezet	Goed inzetten
Motor start en stopt verwolgens weeR	Accu Niet vol opgeladen	Tuingereedschap voor opladen in oplaadstation plaat-sen
	Stroomkringonderbreker is Niet goed of Niet volledig ingezet	Goed inzetten
	Accu te koud of te heet	Accu laten opwarmen of afkoelenGrotere maaihoogte instellen

Symptomen	Mogelijk oorzaak	Oplossing
Tuingereedschap loopt met onderbre-kingen	Interne foul Mogelijk	Neem contact op met de erkende Bosch-klantenservice
Tuingereedschap maait onregelmatig	Maaihoogte te laag	Grotere maaihoogte instellen
	Messen bot	Mes verrangen
	Verstopping mogelijk	Onderzijde van het tuingereedschap controleren en in-dien nodig vrij makeen (draag algtdtuinhandschoenen)
Gazon op sommigeplaatsen Niet ge-maaid	Tijdvenster te Klein voor de gazongrootte	Tijdvenster vergroten
	Gebruiksduur van accu	Neem contact op met de erkende Bosch-klantenservice
	Afstandussen met begrenzingsdraad omge-ven obstakels iskleiner dan 1 m	Afstandussen begrenzingsdraden vergrotenOpmerking:Obstakels met een hoogte vaneer aan 6cm hoeven Niet door draad omgeven te worden.
	Hobbelige toestand van gazon	In menu Maai-instellingen de maaispooroverlappingvergroten of verkleinen
Sterke trillingen ofgeluiden	Moer of schroef van mes los	Draai de moer de schroef van het mes vast
	Mes beschadigd	Mes verrangen
Opladen Niet mog-eijk	Corrosie op oplaadcontacten	Oplaadcontacten reinigen
	Interne foul Mogelijk	Neem contact op met de erkende Bosch-klantenservice
Tuingereedschap kan Niet maar oplaadstation rijden	Begrenzingsdraad Niet goed afgesteld	Begrenzingsdraad controleren en goed afstellen
Deindicatie van het oplaadstationbrandt Niet	De stekker van het voedingsapparaat is Niet(of Niet goed) in het stopcontact gestoken	Steek de stekker (volledig) in het stopcontact
	Stopcontact of netsnoer mogelijkkerwijs defect	Netspanning door een erkende elektromonteur latentcontroleren
	Voedingsapparaat of oplaadstation defect	Stroomvoorzieningsapparaat of laadstation door een Bosch-klantenservice laten controleren

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap.

Bovendien is de softwareversie van uw tuingereedschap noodzakelijk (zie "Menu > Instellingen > Systeeminstellingen > Info").

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.

Afvalverwijdering

Gooi tuingereedschappen, oplaadapparaten, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische en elektronische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld

en op een voor het milieu verantwoorde wijze worden hergebruikt.

Geïntegreerde accu's mogen alleen worden verwijderd als deze moeten worden afgevoerd. Door het openen van de behuizing kan het tuingereedschap onherstelbaar beschadigd worden. Geïntegreerde accu's mogen, als deze worden afgevoerd, alleen door een klantenservice worden verwijderd.

Accu's en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer" en neem deze in acht.

Wijzigingen voorbehouden.
