BRUKSANVISNING Solo Energy Flex 4232 Li SP AL-KO

4.1.4 Vedligeholdelse og opbevaring ... 252

2.2 Symboler og signalord

Nulstilling af WLAN-navn og password*

Hyppige starter og slukninger under klipnin- gen reducerer både ydelsen og medfører et ikke helt opladet batteri.

Spola aldrig av redskapet.

Placera ingenting på redskapet.

2. Ta ut batterierna ur redskapet.

3.2 Mulig og påregnelig feil bruk .............. 281

3.9.5 Tilbakestille WLAN-brukernavn

4.1.4 Vedlikehold og oppbevaring ........ 286

4.2 Vibrasjonsbelastning ..........................286

4.3 Støybelastning ...................................287

4.4 Sikkerhetsinstruksjoner for batteri og

6.2 Sette inn og ta ut batteriene (05) ........287

6.3 Slå strømforsyningen til klippeaggre-

gat av og på(06) ................................287

6.4 Slå betjeningspanelet av og på* .........288

7.5 Tilpasning av styrestangen til kropps-

størrelsen(13)*...................................289

7.6 Starte og stoppe klippeaggregatet

(14) .....................................................289

7.7 Slå hjultrekket av og på (15)* .............289

7.8 Endre hjultrekk – hastighet (16)* ........290

7.9 Slå på og av Eco-Mode (16)* .............290

8 Arbeidsinstrukser.......................................290 9 Vedlikehold og pleie ..................................290

9.1 Regelmessige vedlikeholdsarbeider...290

9.2 Rengjøring av apparat og klippeag-

gregat .................................................291

9.3 Kontrollere og fornye skjærekniv ........291

11.1 Transport av apparatet .......................293

12.1 Oppbevaring av batteridrevet gress-

klipper.................................................294

12.2 Oppbevaring av batteri og lader......... 294

13 Avfallshåndtering ..................................... 294 14 Kundeservice/service............................... 295 15 Garanti ..................................................... 295 1 SPESIELLE SIKKERHETSANVISNINGER Dette apparatet kan brukes av barn fra 8 år og el- dre, samt av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller av per- soner som mangler erfaring og kunnskap, når de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbun- det med det. Barn må ikke leke med det appara- tet. Rengjøring og vedlikehold av brukeren skal ikke utføres av barn uten at det holdes oppsyn med dem. Personer med meget sterke og kompliserte be- grensninger kan ha behov som går utover de an- visningene som her beskrives.

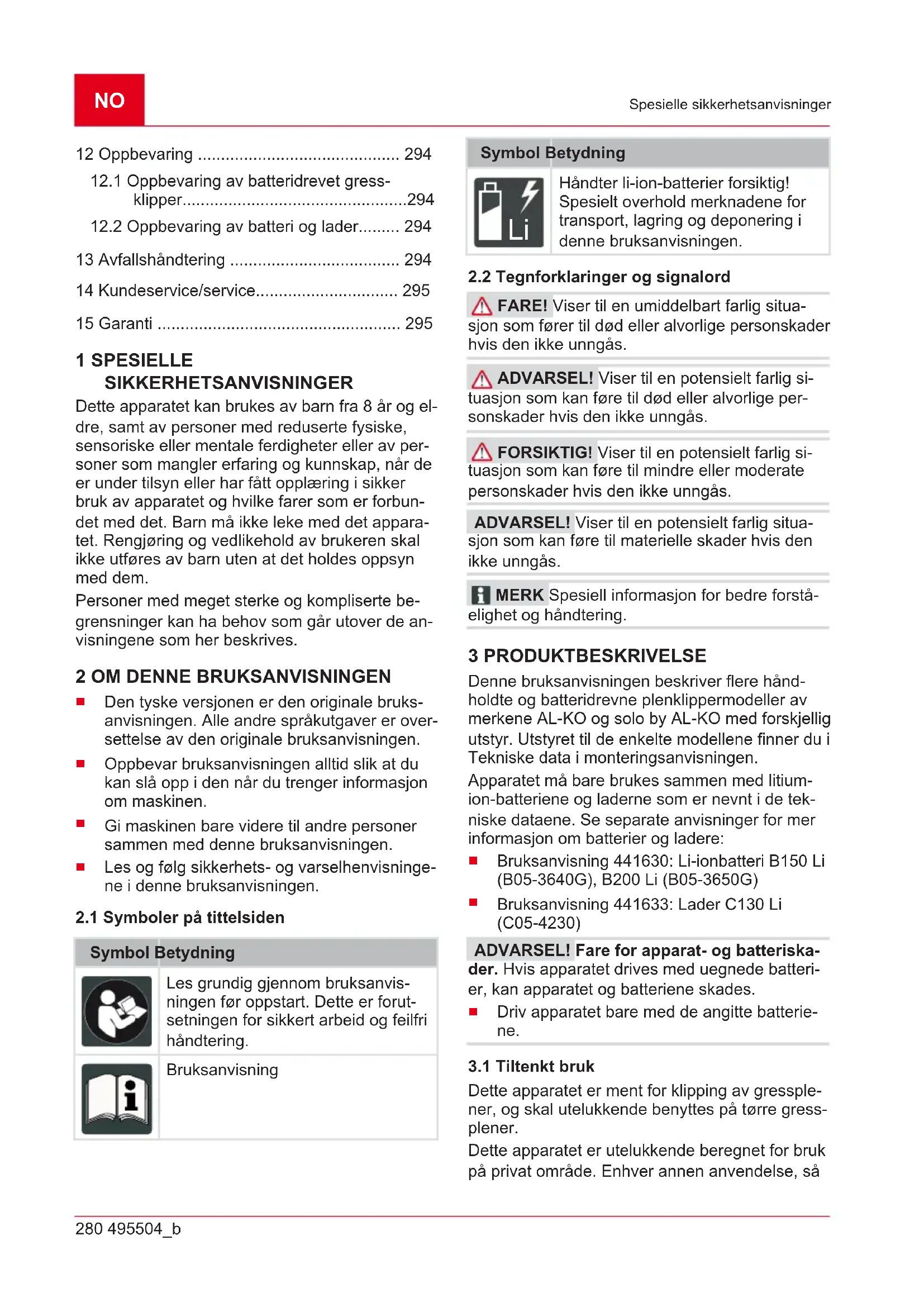

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Symbol Betydning

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forstå- elighet og håndtering. 3 PRODUKTBESKRIVELSE Denne bruksanvisningen beskriver flere hånd- holdte og batteridrevne plenklippermodeller av merkene AL‑KO og solobyAL‑KO med forskjellig utstyr. Utstyret til de enkelte modellene finner du i Tekniske data i monteringsanvisningen. Apparatet må bare brukes sammen med litium- ion-batteriene og laderne som er nevnt i de tek- niske dataene. Se separate anvisninger for mer informasjon om batterier og ladere:

Dette apparatet er ment for klipping av gressple- ner, og skal utelukkende benyttes på tørre gress- plener. Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, såNO 495504_b 281 Produktbeskrivelse vel som ikke godkjent om- og påbygging, anses som upassende og har til følge at garantien blir ugyldig, at samsvaret går tapt, samt at produsen- ten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

3.2 Mulig og påregnelig feil bruk

Maskinen er verken konsipert for profesjonell an- vendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.

Også ved forskriftsmessig bruk av maskinen fin- nes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Utslyngning av kuttmaterialer, jord og små steiner.

Innånding av kuttmaterialpartikler når det ikke brukes åndedrettsvern.

Kuttskader ved inngripen i den roterende skjærekniven.

Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelsesanord- ninger ut av funksjon. Sikkerhetsnøkkel For å unngå utilsiktet aktivering er apparatet ut- styrt med en sikkerhetsnøkkel. Slå av apparatet før vedlikeholdsarbeider og trekk alltid ut sikker- hetsnøkkelen. Sikkerhetshåndtak / sikkerhetsbøyle Apparatet er utstyrt med et sikkerhetshåndtak / sikkerhetsbøyle. Slipp ganske enkelt sikkerhets- håndtaket / sikkerhetsbøylen i farlige situasjoner. Motoren og klippeaggregatet stanses. Startknapp For å kunne slå på motoren med hjelp av sikker- hetshåndtaket / sikkerhetsbøylen må det først trykkes på sikkerhetsbryteren. Beskyttelsesdeksel Beskyttelsesdekslet beskytter f.eks. mot kuttma- terialpartikler og steiner som kan slynges ut.

Symbol Betydning Vær spesielt forsiktig ved håndte- ring! Les bruksanvisningen før driften settes i gang! Fare for personskader! Hold hender og føtter unna klippeaggregatet! Gjelder ikke, brukes bare på ben- sindrevne gressklippere. Ta av tennplugghetta før alt vedlike- holds- og rengjøringsarbeid! Fare pga. gjenstander som kastes ut! Hold tredjepersoner unna fareområ- det! Gjelder ikke, brukes bare på strøm- drevne gressklippere. Slå av apparatet og trekk ut nett- støpslet før vedlikeholds- og repara- sjonsarbeid! Gjelder ikke, brukes bare på strøm- drevne gressklippere. Fare for strømstøt dersom strømka- belen blir skadet! Gjelder ikke, brukes bare på strøm- drevne gressklippere. Hold nettkabelen unna skjæreinn- retningen, og ikke kjør over den.NO 282 495504_b Produktbeskrivelse Symbol Betydning Fjern deaktiveringsinnretningen før vedlikeholdsarbeider.

3.5.2 Betjeningsmerker

Symbol Betydning Prosedyre for start av motoren (se Kapittel 7.6 "Starte og stoppe klip- peaggregatet (14)", side289) Når den ikke brukes: Trekk ut nøk- kelbryteren, og ta batteriet ut av maskinen.

3.6 Produktoversikter

3.6.1 Produktoversikt (01) – AL‑KO

Nr. Komponent 1* Smart-knapp* 2 Batteriromlokk 3 Nøkkelbryter med sikkerhetsnøkkel 4 Batterirom 1 og 2 Fellbar styrestang som består av:

Nr. Komponent 1* Smart-knapp* 2 Batteriromlokk 3 Nøkkelbryter med sikkerhetsnøkkel 4 Batterirom 1 og 2 Høydejusterbar og fellbar styrestang som be- står av:

• Modellavhengig, se monteringsanvisningen. ** Alt etter modell enten i stålrør- eller alumini- umsutførelse.

• Modellavhengig, se monteringsanvisningen. Plenklipperen er utstyrt med en WLAN-radiomo- dul. Dette muliggjør komfortabel styring, innstil- ling og overvåkning via appen fra en mobil enhet (smarttelefon, nettbrett). MERK Den mobile enheten trenger en inter- nettforbindelse for å bruke appen. AL-KO inTOUCH Smart Garden-appen fås for Android-baserte enheter i Google Play Store og for iOS-baserte enheter i Apple App Store: Etter installasjon av appen må man logge seg på eller registrere seg. Følg deretter veiledningen trinn for trinn. Appen byr på mange funksjoner slik som f.eks. produktregistrering, hagetips, planteråd eller Push-nyheter i tilfelle feil. Du finner mer informasjon om AL-KO inTOUCH Smart Garden-appen under: https://alko-garden.com/smart-connect/

For å kunne bruke AL-KO Smart Gardening må plenklipperen befinne seg innenfor rekke- vidden til WLAN-nettverket ditt.

Ha klart brukernavn og passord til WLAN- nettverket.

1. Klargjør smarttelefonen:

Angi brukernavn og passord til WLAN- nettverket. Plenklipperen kobler seg til AL-KO Smart Cloud. Smart-knapp under innstilling Nr. Smart-knapp Betydning Forbindelse til appen: a. Blinker blått. Innstillingsassistenten startet, venter på for- bindelse.NO 284 495504_b Produktbeskrivelse Nr. Smart-knapp Betydning b. Lyser perma- nent blått. Innstillingsassistenten er forbundet med ap- pen. Forbindelse til AL-KO Smart Cloud via bru- kerens WLAN-nettverk: c. Lyser blått, rote- rende med urvi- seren. Tilkoblingsforsøk d. Blinker blått. Tilkoblet. e. Veksler mellom grønt og blått. Tilkoblet AL-KO Smart Cloud. f. Veksler mellom rødt og blått. Ikke forbundet. Bru- kernavn og passord til WLAN-nettverket er ikke riktig. Smart-knapp under drift Smart-knapp Betydning Lyser blått (svakt). Tilkoblet AL-KO Smart Cloud. WLAN-dekning tilstrekkelig. Lyser blått, roterende. Tilkobling til AL-KO Smart Cloud brutt. In- gen WLAN-dekning.

3 ganger kort etter hverandre for å utløse IFTTT-handling 1, 2 eller 3. Smart-knapp Betydning Blinker vekselvis grønt og blått. IFTTT-handling er ut- løst. Smart-knapp Betydning Blinker vekselvis rødt og blått IFTTT-handlingen kun- ne ikke utløses. På grunn av tilgang til internettet og til Smart Ho- me- og Smart Garden-funksjoner er sikker lagring av apparatet nødvendig (se Kapittel 12.1 "Opp- bevaring av batteridrevet gressklipper", si- de294).

3.9.5 Tilbakestille WLAN-brukernavn og

Les bruksanvisningen grundig. Gjør deg kjent med justeringselementene og riktig bruk av maskinen.

Tillat ikke barn eller andre personer som ikke kjenner bruksanvisningen, å bruke gressklip- peren.

Barn bør være under oppsyn slik at de ikke leker med apparatet.

Rengjøring og vedlikehold skal ikke utfø- res av barn.

Dette apparatet kan brukes av personer med reduserte fysiske, sensoriske eller mentale ferdigheter eller av personer som mangler er- faring og kunnskap, når de er under tilsyn el- ler har fått opplæring i sikker bruk av appara- tet og hvilke farer som er forbundet med det.

Tenk på at brukeren er ansvarlig for ulykker som rammer andre personer eller eiendom.

Se over hele terrenget hvor apparatet skal brukes, og fjern alle gjenstander som kan gri- pes og slynges rundt av apparatet.

Kontroller alltid før bruk av apparatet om skjærekniven, festeboltene og hele skjæreen- heten er slitt eller skadet. Slitte eller skadde skjærekniver og festebolter må bare skiftes ut parvis for å unngå ubalanse. Slitte eller skad- de advarselsskilt må skiftes ut.

Unngå – så langt det er mulig – å bruke ap- paratet i vått gress.

Klipp på tvers av bakker, aldri rett opp og ned.

Vær spesielt forsiktig når du endrer kjøreret- ning i bakker.

Stans skjærekniven(e) når gressklipperen må vippes til transport over andre flater enn gress, og når gressklipperen beveges fra og til flaten som skal klippes.

Bruk aldri apparatet med skadde verneinnret- ninger eller vernegitre eller uten påsatte verneinnretninger, f.eks. støtplater og/eller gressoppsamlingsinnretninger. Skadde verneinnretninger og -deksler må erstattes, manglende verneinnretninger og -deksler skal settes riktig på.

Start motoren med forsiktighet og iht. produ- sentens anvisninger. Kontroller at det er til- strekkelig avstand mellom føttene og skjæ- rekniven(e).

Ved start av motoren må gressklipperen ikke vippes med mindre gressklipperen må løftes under prosedyren. I dette tilfellet vippes den bare så langt det er nødvendig, og bare den siden som vendt bort fra brukeren, må løftes opp.

Før aldri hender eller føtter på eller under be- vegelige deler. Hold deg alltid på avstand fra utkaståpningen.

Slå av motoren, og trekk ut sikkerhetsnøkke- len. Forsikre deg om at alle bevegelige deler er helt stanset opp:

før gressklipperen kontrolleres, rengjøres eller det gjøres arbeid på denNO 286 495504_b Sikkerhetshenvisninger

Utfør nødvendige reparasjoner av skad- de deler.

Sørg for at alle mutrer, bolter og skruer er fast trukket til.

Arbeid ikke med apparatet under dårlig vær- forhold, spesielt ved regn og hvis det trekker opp til lyn og torden.

4.1.4 Vedlikehold og oppbevaring

Sørg for at alle mutre, bolter og skruer er fast tilskrudd, og at apparatet er i en trygg ar- beidstilstand.

Kontroller gressoppsamleren regelmessig for slitasje og tap av funksjonsdyktighet.

Skift slitte og skadde deler ut av sikkerhets- messige årsaker.

Vær oppmerksom på at på apparater med flere skjærekniver kan bevegelsen av én skjærekniv føre til at de øvrige skjærekniven dreies rundt.

Kontroller ved innstilling av apparatet at in- gen fingre kommer i klem mellom de bevege- lige skjæreknivene og de faste apparatdele- ne.

Ved vedlikehold av skjæreknivene må du væ- re oppmerksom på at skjæreknivene kan be- vege seg selv om spenningskilden er koblet fra.

Skift slitte og skadde deler ut av sikkerhets- messige årsaker. Bruk utelukkende originale reservedeler og tilbehør.

4.2 Vibrasjonsbelastning

Fare pga. vibrasjon Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsen- tens angitte verdi. Ta hensyn til følgende fak- torer som kan påvirke denne før og under bruken:

Kuttes eller bearbeides materialet på rik- tig måte?

Befinner apparatet seg i en god stand for bruk?

Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?

Er håndtakene og ev. vibrasjonshåndta- kene montert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsva- rende arbeidspauser. Dermed reduseres vi- brasjonsbelastningen over hele arbeidstiden vesentlig.

Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps- problemer ("hvite fingre"). For å redusere risi- koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.

Legg inn lengre pauser i løpet av arbeidsda- gen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjo- ner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller mis- farging av hud under bruk av apparatet, av- bryt straks arbeidet. Legg inn tilstrekkelige ar- beidspauser. Uten tilstrekkelige arbeidspau- ser kan det oppstå et hånd-arm-vibrasjons- syndrom.

Minimer risikoen for å bli utsatt for vibrasjo- ner. Stell apparatet i henhold til anvisningene i bruksanvisningen.

Hvis apparatet brukes hyppig, kontakt for- handler for å anskaffe deg antivibrasjonstilbe- hør (f.eks. håndtak).NO 495504_b 287 Montering

Unngå å arbeide med apparatet ved tempe- raturer under 10°C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

4.4 Sikkerhetsinstruksjoner for batteri og

lader Følg sikkerhetsanvisningene for batteri og lader i de separate bruksanvisningene. Se:

MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og la- der.

6.2 Sette inn og ta ut batteriene (05)

Driv plenklipperen valgfritt med ett eller to batteri- er. Med to batterier øker arbeidstiden betraktelig, og dermed også flaten som kan klippes. Du kan bruke batterier med forskjellig ladetil- stand. Først tømmes det batteriet som er mest la- det av de to til den samme ladetilstanden som det andre batteriet. Deretter tømmes begge bat- terier samtidig. ADVARSEL! Fare for skader på batteriene. Hvis batteriene blir værende i apparatet etter bruk, kan de ta skade.

Like etter bruk trekkes batteriene ut av mas- kinen og lagres frostfritt.

Sett inn batteriene i maskinen først like før arbeidet påbegynnes. Sette inn batteriet

3. Press batteriromlokket igjen.

1. Trykk og hold utløsertasten på batteriet.

Alltid før arbeidspauser og vedlikeholdsarbei- der: Vri sikkerhetsnøkkelen i Off-posisjonen og trekk den deretter ut for å slå av strømfor- syningen. Slå på strømforsyningen

1. Vipp batteriromlokket opp.

2. Stikk sikkerhetsnøkkelen (06/1) inn i nøkkel-

3. Vri sikkerhetsnøkkelen til On-posisjonen

(pos.I) (06/b). På den måten blir klippeaggre- gatmotoren forsynt med driftsspenning, men begynner ikke å arbeide enda.

4. Press batteriromlokket igjen.

5. Slå på klippeaggregatet: se Kapittel 7.6

"Starte og stoppe klippeaggregatet (14)", si- de289. Slå av strømforsyningen

1. Sikkerhetsnøkkelen dreies til Off-posisjonen

(pos.0) (06/c) og trekkes ut (06/d).

2. Like etter bruk trekkes batteriene ut av mas-

kinen, lades og lagres frostfritt. Sett inn batte- riene i maskinen først like før maskinen be- nyttes igjen neste gang.NO 288 495504_b Betjening

6.4 Slå betjeningspanelet av og på*

• Modellavhengig, se monteringsanvisningen. Forutsetning: Minst 1 batteri er satt i. MERK Sikkerhetsnøkkelen må ikke dreies i On-posisjonen (pos.I) for strømforsyningen til betjeningspanelet og hjultrekket. Du har følgende muligheter til å slå på betje- ningspanelet:

Trykk på/av-knappen (04/1) på betjeningspa- nelet.

Betjeningspanelet slår seg automatisk på ved start av klippeaggregatmotoren (se Kapittel

7.6 "Starte og stoppe klippeaggregatet (14)",

Før innkobling må du sjekke at alle sikker- hets- og verneinnretninger er på plass og fungerer!

7.1 Still inn klippehøyde (07)

FORSIKTIG! Fare for kuttskader. Dersom det gripes inn i klippeaggregatet mens den fort- setter å gå består det en fare for kuttskader.

Juster klippehøyden bare ved avslått motor og stillestående klippeaggregat.

1. Trykk og hold håndtaket (07/1) til opplåsing

For høyere klipping skyves håndtaket i retning av bakhjulet (07/b).

09) Maskinen kan benyttes både med og uten gress- oppsamler. Henge på gressoppsamleren

1. Det skal sikkerstilles at apparatet er slått av

og at klippeaggregatet står stille.

2. Beskyttelsesdekslet (08/1) heves (08/a).

3. Gressoppsamleren (08/2) henges inn på hol-

Påfyllingsnivået kontrolleres Indikatoren for påfyllingsnivå (09/1) trykkes oppo- ver som følge av luftstrømmen når plenen slås (09/a). Dersom gressoppsamleren (09/2) er full, vises dette på indikatoren for fyllingsnivå (09/b). Gressoppsamleren må tømmes. Hekte av og tømme gressoppsamleren FORSIKTIG! Fare for kuttskader. Dersom det gripes inn i klippeaggregatet mens den fort- setter å gå består det en fare for kuttskader.

Gressoppsamleren skal kun tas av når skjæ- reinnretningen står stille.

1. Det skal sikkerstilles at apparatet er slått av

og at klippeaggregatet står stille.

2. Beskyttelsesdekslet (08/1) heves.

3. Gressoppsamleren (08/2) løftes ut av holder-

ne, og tas av bakover.

4. Tøm gressoppsamleren.

5. Rengjør utblåsningshull (08/3) under indika-

toren for fyllingsnivå.

6. Heng på gressoppsamleren (se over).

• Modellavhengig, se monteringsanvisningen. Ved finfordeling blir kuttrester ikke samlet opp, men forblir på plenen. Strølaget beskytter bakken mot å tørke ut og forsyner den med næringsstof- fer. De beste resultatene oppnås med regelmes- sig beskjæring på ca. 2 cm. Kun ungt gress med mykt bladvev råtner raskt.

Gresshøyde før finfordeling: maks. 8 cm

Gresshøyde etter finfordeling: min. 4cm MERK Trinnhastigheten tilpasses ved finfor- deling, ikke gå for raskt. Sett inn finfordelingskilen FORSIKTIG! Fare for kuttskader. Dersom det gripes inn i klippeaggregatet mens den fort- setter å gå består det en fare for kuttskader.

Slå av apparatet, og trekk ut sikkerhetsnøk- kelen før du setter på eller tar av finfordeling- skilen.

1. Slå av apparatet: Sikkerhetsnøkkelen dreies

til Off-posisjonen (pos. 0) og trekkes ut.

2. Hekt av gressoppsamleren.

3. Hev beskyttelsedekslet (10/1) og sett (10/a)

til Off-posisjonen (pos. 0) og trekkes ut.

• Modellavhengig, se monteringsanvisningen. FORSIKTIG! Fare for kuttskader. Dersom det gripes inn i klippeaggregatet mens den fort- setter å gå består det en fare for kuttskader.

Sideutkastinnsatsen skal kun settes inn eller fjernes når motoren og klippeaggregatet står stille. Sett inn sideutkastinnsats

1. Slå av apparatet: Sikkerhetsnøkkelen dreies

til Off-posisjonen (pos. 0) og trekkes ut.

2. Ta av gressoppsamleren og sett inn finforde-

til Off-posisjonen (pos. 0) og trekkes ut.

4. Fjern finfordelingskilen, og sett på gressopp-

7.5 Tilpasning av styrestangen til

kroppsstørrelsen(13)*

selen til ønsket høyde (13/b).

3. Lås hurtigutløseren.

7.6 Starte og stoppe klippeaggregatet (14)

Klippeaggregatet skal bare startes på et jevnt un- derlag, og ikke i høyt gress. Underlaget skal væ- re fritt for fremmedlegemer, som f.eks. steiner. Apparatet skal ikke heves eller vippes ved opp- start. Starte klippeaggregatet

1. Hvis ikke allerede utført: Slå på strømforsy-

ningen (se Kapittel 6.3 "Slå strømforsyningen til klippeaggregat av og på(06)", side287).

2. Trykk og hold startknappen (14/1).

3. Trekk sikkerhetsbøylen (14/2) til styrestangen

3. Slå av strømforsyningen (se Kapittel 6.3 "Slå

strømforsyningen til klippeaggregat av og på(06)", side287). FORSIKTIG! Fare for kuttskader. Dersom det gripes inn i klippeaggregatet mens den fort- setter å gå består det en fare for kuttskader.

Før alle vedlikeholds- og pleiearbeider: Slå av apparatet og vent til klippeaggregatet står stille. Trekk sikkerhetsnøkkelen ut, og ta ut batteriene.

7.7 Slå hjultrekket av og på (15)*

• Modellavhengig, se monteringsanvisningen. Du kan slå hjultrekket på for å bevege plenklippe- ren mellom to arbeidsområder eller for å kjøre til oppbevaringsstedet. Det er da ikke nødvendig å slå på klippeaggregatet. MERK Sikkerhetsnøkkelen må ikke dreies i On-posisjonen (pos.I) for strømforsyningen til betjeningspanelet og hjultrekket. Slå på hjultrekket

2. Trykk girkoblingsbøylen (15/1) mot styrestan-

• Modellavhengig, se monteringsanvisningen. Du stiller inn kjørehastigheten til plenklipperen i 7 trinn på betjeningspanelet. Hjultrekket må være slått på, se Kapittel 7.7 "Slå hjultrekket av og på (15)*", side289.

7.9 Slå på og av Eco-Mode (16)*

• Modellavhengig, se monteringsanvisningen. I Eco-Mode reduseres motorturtallet. Dermed øker driftstiden til batteriene.

3. Slå av Eco-Mode: Trykk på Eco-Mode-tasten

Se om det er noen gjenstander i gresset og fjern disse fra arbeidsområdet.

Det skal kun foretas gressklipping med skar- pe skjærekniver.

Apparatet skal alltid beveges på tvers av bak- ken i heng. Gressklipperen skal ikke benyttes i oppover- eller nedoverbakker og i bakker med over 10° helling. Vær ekstra forsiktig ved retningsendringer. Skjæreeffekt hhv. batteriets løpetid

Skjæreeffekten hhv. flaten som kan klippes er avhengig av plenens egenskaper. Faktorer som gresslengden, gressets tetthet, valgt snitthøyde og at planen er våt vil påvirke skjæreeffekten.

Tilkobling av hjuldrev forringer klippeeffekten og batteriets løpetid.

For å optimere skjæreeffekten anbefales det å slå plenen ofte, stille inn en høy snitthøyde og at apparatet beveges i skrittempo. MERK For å forlenge løpetiden kan det an- skaffes et ekstra batteri. Tips om klipping

Snitthøyden holdes jevnt på 3–5 cm, ikke mer enn halvparten av plenhøyden skal klip- pes.

Gressklipperen skal ikke overbelastes! Syn- ker motorens turtall merkbart som følge av langt, tungt gress, skal snitthøyden økes og det klippes flere ganger.

Vind og solskinn kan få plenen til å tørke et- ter at den har blitt slått, derfor bør plenen slås sent på ettermiddagen.

9 VEDLIKEHOLD OG PLEIE

ADVARSEL! Fare for kuttskader. Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Fjern batterie- ne.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

9.1 Regelmessige vedlikeholdsarbeider

Sørg for at alle mutre, bolter og skruer er fast tilskrudd, og at apparatet er i en trygg ar- beidstilstand.

Gressoppsamleren skal regelmessig kontrol- leres for funksjon og slitasje.NO 495504_b 291 Feilsøking

9.2 Rengjøring av apparat og

klippeaggregat ADVARSEL! Fare som følge av vann. Vann i maskinen kan medføre kortslutninger og ødeleg- gelse av elektriske komponenter.

3. Hekt av gressoppsamleren.

4. Vipp apparatet, og rengjør klippeaggregatet.

9.3 Kontrollere og fornye skjærekniv

ADVARSEL! Alvorlige personskader pga. knivdeler som slynges rundt. En slitt, sprukket eller skadet skjærekniv kan brekke og delene kan bli til farlige skudd.

Kontroller skjærekniven regelmessig for ska- der.

For å unngå vibrasjoner må skjærekniven og knivskruen alltid skiftes samtidig.

Etterslipte skjærekniver skal avbalanseres. Skjærekniver som ikke er avbalanserte fører til sterke vibrasjoner og skader på apparatet.

Still bare inn vaieren når motoren er slått av og klippeaggregatet står stille.

1. Slå av strømforsyningen, og trekk ut batterie-

ne (se Kapittel 6.3 "Slå strømforsyningen til klippeaggregat av og på(06)", side287).

paratet, start motoren og forsøk å slå på hjul- drev.

4. Dersom hjuldrev ikke slås på: Gjenta foregå-

ende trinn. Dersom innstilling av vaieren ikke er vellykket: Oppsøk serviceverkstedet til produsenten.

ADVARSEL! Fare for personskader ved reparasjonsarbeider. Feil utførte reparasjoner kan føre til alvorlige personskader i tillegg til ska- der på maskiner.

Få reparasjonsarbeider utført bare av ser- viceverkstedene til produsenten eller av auto- riserte forhandlere. I følgende tilfeller skal serviceverkstedet til produ- senten oppsøkes:

Skjærekniv og/eller motoraksel er bøyd.

Maskinen vibrerer og er urolig ved bruk.

USB-grensesnittet (18/1) finnes på alle plenklip- perne beskrevet i denne bruksanvisningen, men er bare tilgjengelig for programvareoppdatering på Smart-plenklipperne. Det egner seg ikke til la- ding av batterier. ADVARSEL! Fare for skader på maskinen. Batteriene til mobile apparater (f.eks. smarttelefo- ner) ødelegges dersom de stikkes i USB-grense- snittet.

Rengjør beskyttelsesdekslet. Motoren blir ståen- de når plenen slås. Skjærekniven er sløv. Få skjærekniven slipt på serviceverkstedet til produsenten. Motoren er overbelastet. Slå av den batteridrevne gressklipperen, sett den på jevnt underlag eller lavt gress og start på ny. Gressoppsamleren fylles ikke tilstrek- kelig Plenen er fuktig. La plenen tørke. Gressoppsamleren er blokkert. Rengjør gitteret i gressoppsamleren. Det er for mye gress i ut- kastrennen eller i kabinettet.

Rengjør utkastrennen / kabinettet

Korriger klippehøyden Skjærekniven er sløv. Få skjærekniven slipt på serviceverkstedet til produsenten. Batteriets driftstid reduseres betydelig. Klippehøyden er for lav. Still inn klippehøyden høyere Gresset er for høyt eller for fuktig. Sørg for bedre betingelsene: La gresset tør- ke, still inn klippehøyden høyere Klippehastigheten er for høy.

Rengjør utkastrenne/kabinett, skjæ- rekniven skal kunne rotere fritt. Klipping med full gressopp- samler Tøm gressoppsamleren og rengjør ut- kastrennen. Batteriets levetid er utløpt. Bytt batteri. Bruk kun originaltilbehør fra produsenten.NO 495504_b 293 Transport Feil Årsak Utbedring Batteriet kan ikke la- des opp. Batterikontaktene er tilsmus- set. Batterikontaktene rengjøres med en ikke- metallisk gjenstand, og sprayes med en kontaktspray. Merk: Batterikontaktene skal ikke kortslut- tes med en metallgjenstand! Defekt batteri eller lader. Bestill reservedeler hos produsenten. Batteriet er for varmt. La batteriet bli kaldt. Betjeningspanelet er slått på, men motor går ikke. Strømforsyningen er slått av på nøkkelbryteren. Strømforsyningen slås på med nøkkelbryte- ren. Feilvisningen på be- tjeningspanelet ly- ser. Batteriet sitter ikke riktig i. Sett inn batteriet korrekt. Feilmeldinger på Smart-knappen Årsaker og feilretting: se Kapittel 3.9 "Smart-knapp (03)*", side283. 11 TRANSPORT

11.1 Transport av apparatet

ADVARSEL! Fare for skade på klippeaggre- gatet. På den laveste klippehøyden kan klip- peaggregatet skades ved kjøring over avsatser, kanter eller kantsteiner.

Still inn klippehøyden på det høyeste trinnet for transport.

1. Stans klippeaggregatet, og vent til det står

2. Still inn den høyeste klippehøyden.

3. Drei nøkkelbryteren til Off-posisjonen

(pos.0). Transport av maskinen mellom to arbeidsområder

Kjør maskinen med den høyeste klippehøy- den til arbeidsområdet.

Koble inn hjultrekket* for lettere kjøring.

For å bære apparatet bruk styrestangen og frontbærehåndtaket*.

• Modellavhengig, se tekniske data. Transport av maskinen i et kjøretøy

Sikre maskinen mot å velte eller å skli i kjøre- tøyet.

Sikre maskinen mot støt fra gjenstander i nærheten.

Ikke sett noen gjenstander på maskinen.

11.2 Transportere batterier

Utfør følgende tiltak før transport:

2. Ta ut batteriene fra apparatet.

3. Pakk batteriene forskriftsmessig (se neden-

for). MERK Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene! Det medfølgende li-ion-batteriet er underlagt for- skriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:

Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.

Kommersielle brukere som utfører transpor- ten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne for- enklingen gjeldende. I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal for- skriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan sen- deren og transportøren stå overfor betydelige straffer. Flere merknader om transport og forsendelse

Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet es- ke for farefullt gods (ikke påkrevd hos batteri- er med mindre enn 100 Wh nominell energi).

Lim over åpne batterikontakter for å hindre en kortslutning.

Sikre batteriet mot å skli på innsiden av for- pakningen, for slik å hindre at batteriet ska- des.

Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).

Informer deg på forhånd om det er mulig med en transport med tjenesteyteren du ønsker, og vis forsendelsen. Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter. 12 OPPBEVARING Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn.

12.1 Oppbevaring av batteridrevet

gressklipper FORSIKTIG! Fare for personskader! Hvis apparatet er tilgjengelig for barn og uvedkom- mende under oppbevaringen, kan det oppstå skader.

Oppbevar apparatet utilgjengelig for barn og andre uvedkommende.

Oppbevar bare apparatet med batteriene tatt ut. ADVARSEL! Fare for innbrudd og tap av personopplysninger. Plenklipperen kobles til in- ternettet, og kan forstyrre apparater i Smart Ho- me og Smart Garden.

Lagre maskinen derfor bare uten batterier og godt sikret mot inngrep av uvedkommende personer.

1. Slå av apparatet: Trekk ut sikkerhetsnøkke-

2. Klippehøyden settes på det høyeste trinnet.

5. Enheten rengjøres grundig.

6. Alle metalldeler smøres inn med et tynt lag

olje eller silikon for korrosjonsbeskyttelse.

7. Folde sammen styrestangen.

8. Maskinen oppbevares på et tørt og rent sted

som er beskyttet mot frost. Den tildekkes av en pusteaktiv duk for å beskytte mot støv. Ikke bruk plastfolie, for å unngå oppsamling av fuktighet.

12.2 Oppbevaring av batteri og lader

MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og la- der. 13 AVFALLSHÅNDTERING Merknad om WEE-direktivet

Eiere eller brukere av elektro- og elektronikk- apparater er forpliktet av lov til retur etter av- sluttet bruk av apparatene.

Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle appara- tet som deponeres. Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kas- tes i husholdningsavfallet. Elektro- og elektronikkapparater kan leveres gra- tis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker for elektroapparater (fysiske og virtu- elle) såfremt butikken er forpliktet til retur el- ler tilbyr dette frivillig. Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger krave- ne i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmel- ser for avfallsbehandling av elektro- og elektro- nikkapparater gjelde.NO 495504_b 295 Kundeservice/service Merknad om batteridirektivet

Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!

For sikkert henting av batterier og batteripak- ker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monte- ringsanvisningen.

Eiere eller brukere av batterier og batteripak- ker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning. Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batterie- ne og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene. Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet. Hvis tegnene Hg, Cd eller Pb i tillegg finnes un- der søppelspannet, står dette for følgende:

Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv

Pb: Batteriet inneholder mer enn 0,004% bly Batteripakker og batterier kan leveres gratis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker som fører batterier og batteripakker

produsentens returmottak (hvis denne ikke er en del av det felles retursystemet) Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende be- stemmelser for avfallsbehandling av batteripak- ker og batterier gjelde. 14 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts 15 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Home»/«Smart Garden» (IFTTT) 432

drive» -Cockpit (04)*
