HASZNÁLATI ÚTMUTATÓ Solo Energy Flex 4232 Li SP AL-KO

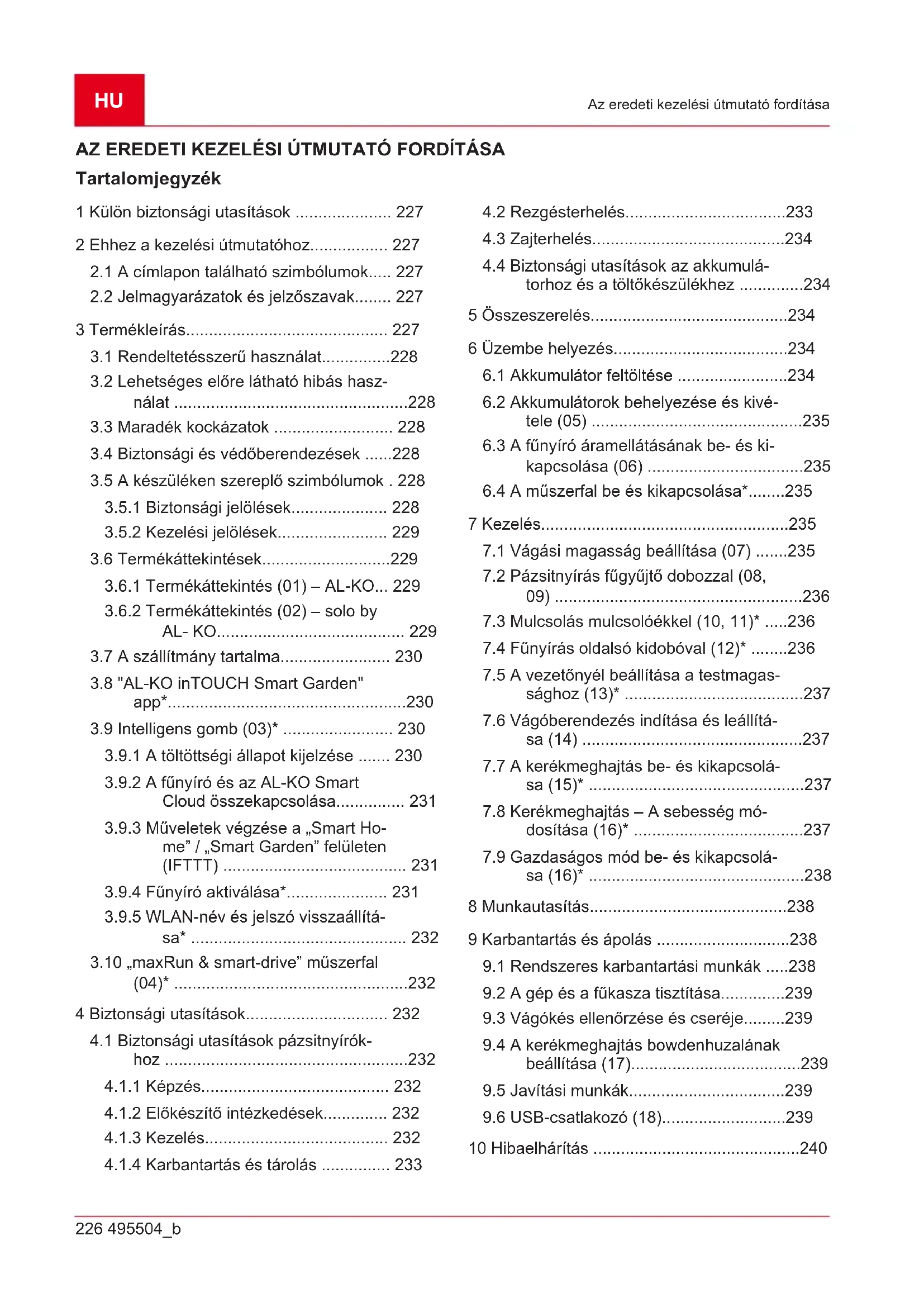

2.1 A címlapon található szimbólumok..... 227

2.2 Jelmagyarázatok és jelzőszavak........ 227

3 Termékleírás............................................ 227

3.1 Rendeltetésszerű használat...............228

3.2 Lehetséges előre látható hibás hasz-

3.4 Biztonsági és védőberendezések ......228

3.5 A készüléken szereplő szimbólumok . 228

3.5.1 Biztonsági jelölések..................... 228

3.5.2 Kezelési jelölések........................ 229

3.6 Termékáttekintések............................229

3.6.1 Termékáttekintés (01) – AL-KO... 229

3.6.2 Termékáttekintés (02) – solo by

AL‑ KO......................................... 229

3.7 A szállítmány tartalma........................ 230

3.9.1 A töltöttségi állapot kijelzése ....... 230

3.9.2 A fűnyíró és az AL-KO Smart

Cloud összekapcsolása............... 231

3.9.3 Műveletek végzése a „Smart Ho-

me” / „Smart Garden” felületen (IFTTT) ........................................ 231

3.9.4 Fűnyíró aktiválása*...................... 231

3.9.5 WLAN-név és jelszó visszaállítá-

sa* ............................................... 232

3.10 „maxRun & smart-drive” műszerfal

(04)* ...................................................232 4 Biztonsági utasítások............................... 232

4.1 Biztonsági utasítások pázsitnyírók-

4.1.2 Előkészítő intézkedések.............. 232

4.1.3 Kezelés........................................ 232

4.1.4 Karbantartás és tárolás ............... 233

4.4 Biztonsági utasítások az akkumulá-

torhoz és a töltőkészülékhez ..............234 5 Összeszerelés...........................................234 6 Üzembe helyezés......................................234

6.1 Akkumulátor feltöltése ........................234

6.2 Akkumulátorok behelyezése és kivé-

tele (05) ..............................................235

6.3 A fűnyíró áramellátásának be- és ki-

kapcsolása(06) ..................................235

6.4 A műszerfal be és kikapcsolása*........235

7 Kezelés......................................................235

7.1 Vágási magasság beállítása (07) .......235

7.2 Pázsitnyírás fűgyűjtő dobozzal (08,

09) ......................................................236

7.3 Mulcsolás mulcsolóékkel (10,11)* .....236

7.4 Fűnyírás oldalsó kidobóval (12)* ........236

7.5 A vezetőnyél beállítása a testmagas-

sághoz(13)* .......................................237

7.6 Vágóberendezés indítása és leállítá-

sa (14) ................................................237

7.7 A kerékmeghajtás be- és kikapcsolá-

sa (15)* ...............................................237

7.8 Kerékmeghajtás – A sebesség mó-

dosítása (16)* .....................................237

7.9 Gazdaságos mód be- és kikapcsolá-

sa (16)* ...............................................238 8 Munkautasítás...........................................238 9 Karbantartás és ápolás .............................238

9.1 Rendszeres karbantartási munkák .....238

9.2 A gép és a fűkasza tisztítása..............239

9.3 Vágókés ellenőrzése és cseréje.........239

9.4 A kerékmeghajtás bowdenhuzalának

beállítása (17).....................................239

9.5 Javítási munkák..................................239

9.6 USB-csatlakozó (18)...........................239

10 Hibaelhárítás .............................................240HU 495504_b 227 Külön biztonsági utasítások 11 Szállítás ................................................... 241

11.1 A készülék szállítása.......................... 241

11.2 Akkumulátorok szállítása ...................241

12 Tárolás..................................................... 242

12.1 Az akkumulátoros pázsitnyíró tárolá-

sa .......................................................242

12.2 Az akkumulátor és a töltőkészülék tá-

• rolása p. 242
• 13 Ártalmatlanítás p. 242
• 14 Ügyfélszolgálat/Szerviz p. 243
• 15 Garancia 1 KÜLÖN BIZTONSÁGI UTASÍTÁSOK Ezt a készüléket 8 évnél idősebb gyermekek, va- lamint korlátozott testi-, szellemi- illetve érzékelé- si képességgel rendelkező vagy az ilyen készü- lék használatához szükséges gyakorlatnak vagy tudásnak híján lévő személyek csak felügyelet mellett használhatják, illetve ha megtanították ne- kik a készülék biztonságos használatának mód- ját, és tudják, hogy használat közben milyen ve- szélyek fenyegetik őket. Gyermekek ne játssza- nak a készülékkel. Tisztítást és felhasználói kar- bantartást gyerekek felügyelet nélkül nem végez- hetnek. Súlyosan és összetetten korlátozott képességű személyek az itt ismertetett utasításokból adódó- an bizonyos igényekkel rendelkezhetnek. p. 244

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

2.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató

A Li-ion akkumulátorokat kezelje óvatosan! Különösen a jelen útmu- tató szállításra, tárolásra és ártal- matlanításra vonatkozó utasításait tartsa be!

2.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

Ez a kezelési útmutató az AL-KO és solobyAL- KO márkájú kézzel irányított, különböző felsze- reltségű akkumulátoros pázsitnyírókhoz készült. Az egyes modellek felszereltsége megtalálható a szerelési útmutatóban a műszaki adatok között. A készüléket csak a műszaki adatokban megha- tározott lítium-ion akkumulátorokkal és akkutöl- tőkkel szabad használni. Az akkumulátorokkal ésHU 228 495504_b Termékleírás akkutöltőkkel kapcsolatos további információkért lásd a külön utasításokat:

Üzemeltetési útmutató 441633: Akkutöltő C130Li (C05-4230) FIGYELEM! A készülék és az akkumulátor károsodásának veszélye. Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor is károsodhat.

A készüléket csak az előírás szerinti akkumu- látorral használja.

3.1 Rendeltetésszerű használat

Ez a készülék csak magántulajdonú pázsitfelüle- tek nyírására szolgál, és nem lehet elszáradt pázsit nyírására használni. Ez a gép magáncélú használatra készült. Bár- mely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárá- sát, valamint a megfelelőség elvesztését és a fel- használónak vagy harmadik feleknek okozott ká- rokért való felelősség elutasítását eredményezik a gyártó részéről.

3.2 Lehetséges előre látható hibás

használat A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű hasz- nálatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem.

A készüléket esőben vagy nedves pázsiton ne használja.

Nem szabad eltávolítani vagy áthidalni a biz- tonsági berendezéseket.

3.3 Maradék kockázatok

Még a készülék rendeltetésszerű használata ese- tén is mindig marad valamennyi ésszerű kocká- zat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függően a következő potenciális veszélyeztetések fordul- hatnak elő:

a levágott növényrészek, föld és kisebb kö- vek kirepülése,

vágási részecskék belélegzése légzőkészü- lék viselésének elmaradása esetén,

Vágási sérülések a forgó vágókések közé nyúlás esetén.

3.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki. Biztonsági kulcs A véletlen bekapcsolás elkerülése érdekében a készülék egy biztonsági kulccsal rendelkezik. Karbantartási munkák előtt kapcsolja ki a készü- léket, és a biztonsági kulcsot mindig húzza ki. Biztonsági fogantyú / Biztonsági kengyel A készülék biztonsági fogantyúval / biztonsági kengyellel rendelkezik. Vészhelyzetben egysze- rűen engedje el a biztonsági fogantyút / biztonsá- gi kengyelt. A motor és a vágóberendezés leáll. Start gomb Ahhoz, hogy a motort a biztonsági fogantyúval / biztonsági kengyellel be lehessen kapcsolni, elő- zőleg be kell nyomni a Start gombot. Ütközőfedél Az ütközőfedél véd pl. a levágott részektől és kö- vektől, amelyek munka közben szétrepülhetnek.

3.5 A készüléken szereplő szimbólumok

3.5.1 Biztonsági jelölések

Szimbó- lum Jelentés A kezelésnél legyen különösen óva- tos! Üzembe helyezés előtt olvassa el a kezelési útmutatót! Sérülésveszély! Kezeit ás lábait tartsa távol a vágóberendezéstől! Nem érvényes, csak benzinmotoros fűnyíróknál alkalmazzák. Minden karbantartási és tisztítási munka előtt húzza le a gyújtógyer- tya csatlakozófejét.HU 495504_b 229 Termékleírás Szimbó- lum Jelentés A kirepülő tárgyak okozta veszély! Más személyeket tartson távol a ve- szélyzónától! Nem érvényes, csak elektromos fű- nyíróknál alkalmazzák. Karbantartás és javítás előtt a ké- szüléket kapcsolja ki és válassza le az elektromos hálózatról! Nem érvényes, csak elektromos fű- nyíróknál alkalmazzák. Sérült hálózati kábel esetén áramü- tés veszélye áll fenn! Nem érvényes, csak elektromos fű- nyíróknál alkalmazzák. A hálózati kábelt tartsa távol a vá- góberendezéstől, és ne haladjon át rajta. Az inaktiváló berendezést karban- tartás előtt távolítsa el!

3.5.2 Kezelési jelölések

Szimbó- lum Jelentés Teendő a motor indításához (lásd Fejezet 7.6 "Vágóberendezés indí- tása és leállítása (14)", oldal237) Ha nincs használatban: A biztonsá- gi kulcsot húzza ki és vegye ki az akkut a gépből.

3.6 Termékáttekintések

3.6.1 Termékáttekintés (01) – AL-KO

Sz. Alkatrész 1* Intelligens gomb* 2 Akkurekesz fedele 3 Kulcsos kapcsoló biztonsági kulccsal 4 1. és 2. akkurekesz Átfordítható vezetőnyél a következő részekkel:

Szárnyas anyák (2x) 8* „maxRun & smart-drive” műszerfal* 9* Hajtóműkapcsoló-kengyel kerékmeghaj- táshoz* 10 Biztonsági kapcsolókengyel 11 Start gomb 12 Telítettségjelző 13 Fűgyűjtő doboz 14 A fűgyűjtő doboz fogantyúja 15 Vágási magasság központi állítószerke- zete 16* Oldalsó kidobónyílás fedele* 17* Elülső hordozófogantyú* 18 Akku (1x vagy 2x) 19 Akkutöltő

• modelltől függő, lásd a szerelési útmutatót.

3.6.2 Termékáttekintés (02) – solo by AL‑

Sz. Alkatrész 1* Intelligens gomb* 2 Akkurekesz fedele 3 Kulcsos kapcsoló biztonsági kulccsal 4 1. és 2. akkurekesz Állítható magasságú és átfordítható vezetőnyél a következő részekkel:

Felső tartóHU 230 495504_b Termékleírás Sz. Alkatrész

Forgócsukló a gyors átállításhoz 8* „maxRun & smart-drive” műszerfal* 9* Hajtóműkapcsoló-kengyel kerékmeghaj- táshoz* 10 Biztonsági kapcsolókengyel 11 Start gomb 12 Telítettségjelző 13 Fűgyűjtő doboz 14 A fűgyűjtő doboz fogantyúja 15 Vágási magasság központi állítószerke- zete 16* Oldalsó kidobónyílás fedele* 17* Elülső hordozófogantyú*

• modelltől függő, lásd a szerelési útmutatót. ** a modellnek megfelelő acélcső vagy alumíni- um kivitelben.

3.7 A szállítmány tartalma

A szállítmány az alább felsorolt tételeket tartal- mazza. Ellenőrizze, hogy minden tétel megvan-e. Sz. Alkatrész 1 Fűnyíró 2 Fűgyűjtő doboz (nincs felszerelve/rész- ben szerelt)* 3 Vezetőnyél (nincs felszerelve/részben szerelt)* 4 Oldalsó kidobóbetét* 5 Mulcsolóék* 6 Csavarzsák 7 Akku* (1x vagy 2x)* 8 Akkutöltő*

• modelltől függő, lásd a szerelési útmutatót.

3.8 "AL-KO inTOUCH Smart Garden" app*

• modelltől függő, lásd a szerelési útmutatót. A fűnyíró fel van szerelve egy WLAN rádiómodul- lal. Ez egy hordozható készülékről (okostelefon- ról, tabletről) egy alkalmazáson keresztül kényel- mes vezérlést és felügyeletet tesz lehetővé. TUDNIVALÓ A mobilkészülékhez az app használatához internetkapcsolatra van szüksége. Az „AL-KO inTOUCH Smart Garden” alkalmazás Android-alapú készülékekhez a Google Play áru- házban, iOS-alapú készülékekhez az Apple App Store-ban vásárolható meg: Az alkalmazás telepítése után először be kell je- lentkezni vagy regisztrálni kell. Ezután kövesse a „Lépésről lépésre” útmutatót. Az alkalmazás sokféle funkciót kínál, pl. termék- regisztrációt, kerti ötleteket, növénytanácsadót vagy hiba esetén push értesítéseket. További információk az „AL-KO inTOUCH Smart Garden” alkalmazásról itt találhatók: https://alko-garden.com/smart-connect/

3.9 Intelligens gomb (03)*

• modelltől függő, lásd a szerelési útmutatót. Az intelligens gombbal vegye fel fűnyíróját az AL- KO Smart Cloud felhőbe és biztosítsa számára a Smart Gardening sokféle lehetőségét: https://alko-garden.de/smart-gardening-mit-alko/ TUDNIVALÓ Megjegyzés a helyi hálózat- hoz (WLAN).

Ahhoz, hogy az AL-KO Smart Gardening használható legyen, a fűnyírónak a WLAN- hálózat hatókörében kell lennie.

Tartsa készenlétben a WLAN-hálózathoz szükséges jelszót.

3.9.1 A töltöttségi állapot kijelzése

Az intelligens gomb jól láthatóan jelzi az akku töl- töttségi állapotát. Intelligens gomb Jelentés Zölden világít. Akku feltöltve. Pirosan világít. Akku lemerült.HU 495504_b 231 Termékleírás

3.9.2 A fűnyíró és az AL-KO Smart Cloud

összekapcsolása TUDNIVALÓ Tudnivalók az informatikai biztonsághoz. A fűnyíró az AL-KO Smart Cloud felhőből automatikusan megkapja a legújabb szoftverfrissítéseket a biztonsági rések kialakulá- sának elkerülése érdekében. Ehhez internetkap- csolat szükséges a WLAN-hálózaton keresztül.

Csak biztonságos WLAN-kapcsolaton ke- resztül csatlakoztassa fűnyíróját az internet- hez.

Adjon meg egy biztonságos WLAN-jelszót.

1. Okosotelefon előkészítése:

Indítsa el az alkalmazást.

2. Indítsa el a beállító segédet: Kb. 3másodper-

cig tartsa nyomva az intelligens gombot.

3. A beállító segédben:

Csatlakoztassa az okostelefont a fűnyíró WLAN-hálózatához.

Változtassa meg a fűnyíró nevét (nem kötelező).

Adja meg WLAN-hálózata nevét és jel- szavát. A fűnyíró kapcsolódik az AL‑KO Smart Cloud felhőhöz. Intelligens gomb beállítás közben Sz. Intelligens gomb Jelentés Kapcsolat az alkalmazással: a. Kéken pulzál. A beállító segéd elin- dult, csatlakozásra vár. b. Folyamatosan kéken világít. A beállító segéd csat- lakozott az alkalma- záshoz. Csatlakozás az AL-KO Smart Cloud felhő- höz a használó WLAN-hálózatán keresztül: c. Kéken világít, az óra járásával egyezően forog. Csatlakozási kísérlet d. Kéken villog. Csatlakoztatva. e. Váltakozva zöld és kék színű. Csatlakozva az AL-KO Smart Cloud felhőhöz. Sz. Intelligens gomb Jelentés f. Váltakozva piros és kék színű. Nincs csatlakoztatva. A WLAN-hálózat neve és jelszava hibásan lett megadva. Intelligens gomb működés közben Intelligens gomb Jelentés Kéken világít (elhalvá- nyuló) Csatlakozva az AL-KO Smart Cloud felhőhöz WLAN-vétel megfele- lő. Kéken világít, forog. A kapcsolat az AL-KO Smart Cloud felhővel megszakadt. A WLAN- vétel megszakadt.

3.9.3 Műveletek végzése a „Smart Home” /

„Smart Garden” felületen (IFTTT) Az intelligens gombbal legfeljebb 3 IFTTT-műve- let végezhető (IFTTT: If This Then That = ha ez történik, akkor...). A https://ifttt.com/ oldalon eze- ket a műveleteket előzőleg meg kell határozni (pl. a készülékek vezérlése „Smart Home” vagy „Smart Garden” funkcióban, az öntözés bekap- csolása, garázskapu kinyitása). Az IFTTT-műve- letek a szolgáltató által nyújtott előfizetési modell- től függően ingyenesek vagy díjkötelesek lehet- nek. TUDNIVALÓ Az IFTTT-vel kapcsolatos to- vábbi információk itt találhatók: https://alko-garden.de/ifttt-de/

1. Az intelligens gombot 1-szer, 2-szer vagy 3-

szor egymás után röviden nyomja meg az 1.,

2. vagy 3. IFTTT-művelet aktiválásához.

Intelligens gomb Jelentés Váltakozva zölden és kéken villog. IFTTT-művelet aktiválá- sa történt. Váltakozva pirosan és kéken villog Nem lehetett IFTTT-mű- veletet aktiválni. Az internethez és a „Smart Home” és „Smart Garden” funkciókhoz való hozzáférés miatt a ké- szüléket biztonságosan kell tárolni (lásd Fejezet

12.1 "Az akkumulátoros pázsitnyíró tárolása", ol-

3.9.4 Fűnyíró aktiválása*

• modelltől függő, lásd a szerelési útmutatót.HU 232 495504_b Biztonsági utasítások Ha 10 percig nem használják, akkor a fűnyíró energiatakarékos módba kapcsol. A műszerfal ki- kapcsol. A fűnyíró aktiválásához: lásd Fejezet 6.4 "A mű- szerfal be és kikapcsolása*", oldal235.

3.9.5 WLAN-név és jelszó visszaállítása*

• modelltől függő, lásd a szerelési útmutatót.

1. Kb. 10másodpercig tartsa nyomva az intelli-

gens gombot: Intelligens gomb Jelentés Kéken világít. Majd az óra járásával el- lentétesen kialszik. Visszaállítási folyamat Kéken villog. A visszaállítási folya- mat befejeződött.

3.10 „maxRun & smart-drive” műszerfal (04)*

• modelltől függő, lásd a szerelési útmutatót. Gombok Sz. Jelentés 1 Műszerfal be-/kikapcsoló gombja 2 „Gazdaságos mód” gomb 3 Mínusz gomb: A kerékhajtás sebessé- gének csökkentése. 4 Plusz gomb: A kerékhajtás sebessé- gének növelése. Kijelzések Sz. Jelentés 5 WLAN-kapcsolatkijelzés 6 Az 1. akku töltöttségi szintje 7 A 2. akku töltöttségi szintje 8 Hibajelzés 9 A kerékhajtás beállított sebessége (7 fokozat)

4 BIZTONSÁGI UTASÍTÁSOK

4.1 Biztonsági utasítások pázsitnyírókhoz

Figyelmesen olvassa el a kezelési útmutatót. Ismerkedjen meg a készülék működtető ele- meivel és helyes használatával.

Soha ne engedje, hogy gyermekek vagy olyan személyek használják a pázsitnyírót, akik a kezelési útmutatót nem ismerik.

Ügyeljen, hogy gyerekek ne játsszanak a készülékkel.

Tisztítást és karbantartást gyerekek nem végezhetnek.

A helyi előírások meghatározhatják a ke- zelőszemély minimális életkorát.

Ezt a készüléket korlátozott testi-, szellemi- il- letve érzékelési képességgel rendelkező vagy az ilyen készülék használatához szük- séges gyakorlattal vagy tudással nem rendel- kezők csak felügyelet mellett használhatják, illetve ha megtanították nekik a készülék biz- tonságos használatának módját, és tudják, hogy használat közben milyen veszélyek fe- nyegetik őket.

Sohase nyírjon füvet, amikor személyek, kü- lönösen gyermekek vagy állatok vannak a közelben.

Gondoljon arra, hogy a más személyeket érő balesetekért vagy az ingóságok károsodásá- ért a használó a felelős.

A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

4.1.2 Előkészítő intézkedések

A készülék használata közben mindig visel- jen erős cipőt és hosszú szárú nadrágot. Ne használja a készüléket mezítláb vagy könnyű szandálban. Ne viseljen laza ruházatot vagy olyan ruhát, amelyen lelógó zsinórok vagy pántok találhatók.

Vizsgálja meg a terepet, amelyen a készülé- ket használni kívánja, és távolítsa el az ösz- szes akadályt, amelyek a készülék útjába ke- rülhetnek és elrepülhetnek.

A készülék használata előtt mindig ellenőriz- ze, hogy a vágókés, a rögzítőcsapok és a tel- jes vágóegység nem használódott-e el vagy nem sérült-e. Az elhasználódott vagy sérült vágókést és rögzítőcsapokat a kiegyensúlyo- zatlanság elkerülése érdekében csak dara- bonként szabad kicserélni. Az elhasználódott vagy sérült figyelmeztető táblákat ki kell cse- rélni.

Csak napfény vagy jó mesterséges megvilá- gítás mellett végezzen fűnyírást.

Lehetőség szerint kerülje el a készülék nedve füvön történő használatát.HU 495504_b 233 Biztonsági utasítások

Ügyeljen, hogy az akasztók mindig jó állapot- ban legyenek.

A készüléket csak lassú tempóban irányítsa.

Lejtőn mindig keresztben haladjon, sohasem felfelé vagy lefelé.

Legyen nagyon óvatos, ha menetirányt vált a lejtőn.

Ne dolgozzon a készülékkel nagyon meredek lejtőn.

Legyen nagyon óvatos, ha a pázsitnyírót megfordítja vagy közelebb húzza.

Rögzítse a vágókés(eke)t, ha a pázsitnyírót meg kell billenteni egy másik füves területre történő átszállításhoz, és amikor a pázsit- nyírót a nyírni kívánt területek között ide-oda kell szállítani.

Soha ne használja a készüléket sérült védő- berendezésekkel vagy védőrácsokkal, ill. vé- dőberendezések, pl. ütközőlemezek és/vagy fűgyűjtő eszközök nélkül. A sérült védőberen- dezéseket és burkolatokat ki kell cserélni, a hiányzó védőberendezéseket és -burkolato- kat megfelelően fel kell helyezni.

Óvatosan és a gyártói utasításoknak megfe- lelően indítsa be a motort. Ügyeljen, hogy lá- bai megfelelő távolságra legyenek a vágó- kés(ek)től.

A motor beindításakor a pázsitnyírót nem le- het megbillenteni, kivéve, ha a pázsitnyírót a folyamat közben fel kell emelni. Ilyen esetben is csak olyan mértékben billentse meg a ké- szüléket, amennyire az feltétlenül szükséges, és csak a használótól távolabb lévő oldalát emelje fel.

Ne indítsa be a motort, ha a kidobócsatorna előtt áll.

Soha ne tegye a kezét vagy a lábát forgó al- katrészekre vagy azok alá. Maradjon mindig távol a kidobónyílástól.

Soha ne emelje fel vagy szállítsa a gépet, ha a motor működik.

Kapcsolja ki a motort és húzza ki a biztonsági kulcsot. Győződjön meg arról, hogy az ösz- szes mozgó alkatrész teljesen megállt-e:

ha a pázsitnyírót magára hagyja,

az elakadások vagy a kidobócsatorna el- tömődését okozó akadályok elhárítása előtt,

a berendezés ellenőrzése, tisztítása vagy a rajta végzendő munkák előtt,

ha idegen testet ért. Keresse meg a pázsitnyíró sérüléseit, majd végezze el a szükséges javításokat, mielőtt újra bein- dítja és használni kezdi a pázsitnyírót.

Ha a pázsitnyíró szokatlanul erősen kezd re- zegni, akkor azonnal ellenőrizni kell:

Keressen károsodásokat.

Végezze el a károsodott alkatrészek szükséges javításait.

Győződjön meg arról, hogy az anyák, a csapok és csavarok erősen meg vannak- e húzva.

Ne dolgozzon a készülékkel rossz időjárási körülmények között, különösen esőben vagy zivatar idején.

4.1.4 Karbantartás és tárolás

Gondoskodjon arról, hogy az anyacsavarok, a csapok és a csavarok szorosan meg legye- nek húzva, és hogy a gép biztonságos üzemi állapotban legyen.

Rendszeresen ellenőrizze a pázsitgyűjtő be- rendezés kopottságát vagy üzemképességét.

Biztonsági okokból az elhasználódott vagy sérült alkatrészeket cserélje ki.

Ügyeljen arra, hogy több vágókéses készülé- kek esetében az egyik vágókés mozgása a többi vágókés mozgását is eredményezheti.

A készülék beállításakor ügyeljen arra, hogy ujjai ne szoruljanak mozgó vágókések és a készülék álló részei közé.

Mielőtt a készüléket elteszi, hagyja a motort lehűlni.

A vágókések karbantartásakor ügyeljen arra, hogy amikor az áramforrást lekapcsolják, ak- kor a vágókések még mozgásban lehetnek.

Biztonsági okokból az elhasználódott vagy sérült alkatrészeket cserélje ki. Kizárólag ere- deti pótalkatrészeket és tartozékokat hasz- náljon.

Rezgés miatti veszély A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által mega- dott értéktől eltérhet. Használat előtt, ill. köz- ben vegye figyelembe a következő befolyá- soló tényezőket:

A készüléket rendeltetésszerűen hasz- nálják?

Az anyag vágása, ill. előkészítése a meg- felelő módon és formában történik?HU 234 495504_b Összeszerelés

A készülék a szokásos üzemi állapotban található?

A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?

A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak az adott munka elvégzé- séhez szükséges fordulatszámmal működ- tesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

Szakszerűtlen használat és karbantartás mi- att a készülék által kibocsátott zaj és a rez- gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben ja- víttassa meg.

A rezgés miatti terhelés mértéke az elvég- zendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen- tősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) ve- zethet. Ennek a kockázatnak az elkerülésé- hez viseljen kesztyűt és tartsa melegen a ke- zét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tar- toznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bőr színének vagy állapotá- nak megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékleten a ve- szély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a bőre elszí- neződne, akkor azonnal szakítsa meg a mun- kavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-kar- rezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockáza- tot. A készüléket a kezelési útmutatóban ta- lálható utasítások szerint gondozza.

Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibráci- ós tartozékok (pl. fogantyúk) beszerzése ér- dekében.

Kerülje el a készülékkel 10°C alatti hőmér- sékleteken történő munkavégzést. Egy mun- katervben határozza meg, hogy hogyan kor- látozható a rezgés okozta terhelés.

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó mun- kákat csak az engedélyezett és erre a célra meg- határozott időpontokban végezzen. Tartson zaj- mentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell vi- selni.

4.4 Biztonsági utasítások az

akkumulátorhoz és a töltőkészülékhez Tartsa be az akkumulátorra és a töltőkészülékre vonatkozó biztonsági utasításokat a külön keze- lési útmutatókban. Lásd:

Üzemeltetési útmutató 441633: Akkutöltő C130Li (C05-4230) 5 ÖSSZESZERELÉS Összeszerelés: Lásd a szerelési útmutatót. FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! Egy nem teljesen össze- szerelt gép üzemeltetése súlyos sérülésekhez vezethet.

A gépet csak teljesen összeszerelt állapot- ban üzemeltesse!

Az akkumulátorokat csak akkor tegye be a készülékbe, ha az teljesen össze van szerel- ve!

6.1 Akkumulátor feltöltése

TUDNIVALÓ Részletes információkért ol- vassa el az akkuhoz és a töltőkészülékhez tarto- zó külön üzemeltetési útmutatókat.HU 495504_b 235 Kezelés

6.2 Akkumulátorok behelyezése és kivétele

(05) A fűnyírót tetszés szerint működtetheti egy vagy két akkumulátorral. Két akku használata esetén nő a munkavégzés időtartama és ezzel együtt a vágható pázsitterület is. Használhat különböző töltöttségi szintű akkumu- látorokat. Először a jobban feltöltött akkumulátort ki kell sütni addig, amíg el nem éri a második ak- ku töltöttségi szintjét. Ezután mindkét akkut töltse fel egyenlő mértékben. FIGYELEM! Az akkumulátorok károsodásá- nak veszélye. Ha az akkumulátorok használat után a készülékben maradnak, akkor károsodhat- nak.

Közvetlenül a használat után az akkumuláto- rokat húzza ki a gépből és tárolja fagytól vé- dett helyen.

Az akkumulátorokat csak közvetlenül a mun- ka megkezdése előtt tegye be a gépbe. Az akkumulátor behelyezése

1. Az akkurekesz fedelét (05/1) hajtsa fel (05/a).

2. Az akkut felülről kattanásig tolja be az akku-

3. Hajtsa le az akkurekesz fedelét.

Az akkumulátor kihúzása

1. Az akkumulátoron lévő kioldógombot nyomja

meg és tartsa lenyomva.

2. Húzza ki az akkumulátort.

6.3 A fűnyíró áramellátásának be- és

kikapcsolása(06) A kulcsos kapcsolóval kapcsolja be és ki a fű- nyírómotor áramellátását. A kulcsos kapcsolót a biztonsági kulccsal lehet kezelni. FIGYELMEZTETÉS! Sérülésveszély. A vé- letlen bekapcsolás súlyos sérüléseket okozhat.

Munkaszünetek és karbantartási munkák előtt mindig: fordítsa el a biztonsági kulcsot Ki állásba az áramellátás kikapcsolásához, majd húzza ki a kulcsot. Áramellátás bekapcsolása

1. Hajtsa fel az akkurekesz fedelét.

2. Tegye be (06/a) a biztonsági kulcsot (06/1) a

3. A biztonsági kulcsot fordítsa el Be állásba

(Ipoz.) (06/b). Ekkor a fűnyírómotor üzemi feszültséget kap, de még nem kezd működni.

4. Hajtsa le az akkurekesz fedelét.

5. Vágószerkezet bekapcsolása: lásd Fejezet

7.6 "Vágóberendezés indítása és leállítása

(14)", oldal237. Áramellátás kikapcsolása

1. A biztonsági kulcsot fordítsa (06/c) Ki állásba

(0poz.), majd húzza ki (06/d).

2. Közvetlenül a használat után az akkumuláto-

rokat húzza ki a készülékből, töltse fel és tá- rolja fagytól védett helyen. Az akkumulátoro- kat csak közvetlenül a következő használat előtt helyezze be.

6.4 A műszerfal be és kikapcsolása*

• modelltől függő, lásd a szerelési útmutatót. Feltétel: Legalább 1 akku legyen behelyezve. TUDNIVALÓ A műszerfal és kerékhajtás áramellátásához a biztonsági kulcs ne legyen Be helyzetbe (Ipoz.) fordítva. A műszerfal bekapcsolási lehetőségei a követke- zők:

Nyomja meg a Be/Ki gombot (04/1) a mű- szerfalon.

Röviden nyomja meg az intelligens gombot (03/1).

A műszerfal a fűnyírómotor beindítása után automatikusan bekapcsol (lásd Fejezet 7.6 "Vágóberendezés indítása és leállítása (14)", oldal237). 7 KEZELÉS FIGYELMEZTETÉS! Sérülésveszély! A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

Bekapcsolás előtt ellenőrizze, hogy az ösz- szes biztonsági és védőberendezés rendel- kezésre áll-e és működőképes-e!

7.1 Vágási magasság beállítása (07)

VIGYÁZAT! Vágási sérülések veszélye. Vágási sérülések veszélye a mozgó fűkaszába történő benyúlás esetén.

A vágási magasságot csak akkor állítsa át, ha a motort kikapcsolták és a vágóberende- zés teljesen leállt.

1. Kioldáshoz a kart (07/1) kissé nyomja kifelé

(07/a) és tartsa meg.

Alacsony pázsit esetén a kart tolja (07/b) az első kerék irányába.

Magasabb pázsit esetén a kart tolja (07/ b) a hátsó kerék irányába.HU 236 495504_b Kezelés

2. Engedje el a kart, amíg a kívánt fokozat be-

7.2 Pázsitnyírás fűgyűjtő dobozzal (08, 09)

A készülék működtethető fűgyűjtő dobozzal és anélkül is. A fűgyűjtő doboz beakasztása

1. Gondoskodjon a készülék kikapcsolásáról és

várja meg, amíg a vágóberendezés megáll.

2. Emelje meg (08/a) az ütközőfedelet (08/1).

3. A fűgyűjtő dobozt (08/2) akassza be (08/b) a

4. Engedje el az ütközőfedelet.

Töltöttség ellenőrzése A töltöttségjelzőt (09/1) nyírás közben a levegőá- ramlat felfelé nyomja (09/a). Ha a fűgyűjtő doboz (09/2) megtelt, akkor a töltöttségjelző a fűgyűjtő dobozon fekszik (09/b). A fűgyűjtő dobozt ki kell üríteni. A fűgyűjtő doboz kiakasztása és kiürítése VIGYÁZAT! Vágási sérülések veszélye. Vágási sérülések veszélye a mozgó fűkaszába történő benyúlás esetén.

A pázsitgyűjtő dobozt csak akkor vegye le, ha a fűkasza megállt.

1. Gondoskodjon a készülék kikapcsolásáról és

várja meg, amíg a vágóberendezés megáll.

2. Emelje meg az ütközőfedelet (08/1).

3. Emelje ki a tartóból a fűgyűjtő dobozt (08/2),

és hátrafelé vegye le.

4. Ürítse ki a fűgyűjtő dobozt.

5. Tisztítsa meg a töltöttségjelző kifúvónyílásait

6. Akassza be a fűgyűjtő dobozt (ld. fentebb).

7.3 Mulcsolás mulcsolóékkel (10,11)*

• modelltől függő, lásd a szerelési útmutatót. Mulcsoláskor a levágott növényzet nem kerül összegyűjtésre, hanem a pázsiton marad. A mulcs megvédi a talajt a kiszáradástól és tá- panyagokkal látja el azt. A legjobb eredmény kb. 2cm-rel történő rendszeres visszavágás esetén érhető el. Csak a puha rostokkal rendelkező fiatal fű korhad el gyorsan.

A fű magassága mulcsolás előtt: max. 8cm

A fű magassága mulcsolás után: max. 4cm TUDNIVALÓ A haladási sebességet a mul- csoláshoz kell igazítani, ne mozogjon gyorsan. Mulcsolóék behelyezése VIGYÁZAT! Vágási sérülések veszélye. Vágási sérülések veszélye a mozgó fűkaszába történő benyúlás esetén.

Kapcsolja ki a készüléket és húzza ki a biz- tonsági dugókulcsot, mielőtt a mulcsolóéket behelyezi vagy eltávolítja.

1. A készülék kikapcsolása: A biztonsági kul-

csot fordítsa Ki állásba (0poz.), majd húzza ki.

2. Akassza ki a fűgyűjtő dobozt.

3. Az ütközőfedelet (10/1) emelje fel és a mul-

csolóéket (10/2) helyezze be (10/a) a kidobó- kürtőbe (10/3). A reteszelésnek be kell pat- tannia. FIGYELEM! A készülék sérülésének veszé- lye. Ha a mulcsolóék nem pattan be, akkor a mulcsolóék és a vágóberendezés károsodhat.

Ügyeljen rá, hogy a reteszelés bepattanjon. A mulcsolóék eltávolítása

1. A készülék kikapcsolása: A biztonsági kul-

csot fordítsa Ki állásba (0poz.), majd húzza ki.

2. Emelje meg az ütközőfedelet.

3. Oldja ki (11/a) a mulcsolóék reteszelését

4. Húzza ki (11/b) a mulcsolóéket (11/2).

7.4 Fűnyírás oldalsó kidobóval (12)*

• modelltől függő, lásd a szerelési útmutatót. VIGYÁZAT! Vágási sérülések veszélye. Vágási sérülések veszélye a mozgó fűkaszába történő benyúlás esetén.

Az oldalsó kidobóbetétet csak akkor helyezze be, ill. távolítsa el, ha a motor és a vágóbe- rendezés teljesen leállt. Oldalsó kidobóbetét behelyezése

1. A készülék kikapcsolása: A biztonsági kul-

csot fordítsa Ki állásba (0poz.), majd húzza ki.

2. Vegye le a fűgyűjtő dobozt és helyezze be a

mulcsolókészletet, lásd Fejezet 7.3 "Mulcso- lás mulcsolóékkel (10,11)*", oldal236.

3. Nyomja meg az oldalsó kidobónyílás fedelé-

nek kioldókarját (12/1).

4. Az oldalsó kidobónyílás fedelét (12/2) hajtsa

fel (12/a) és tartsa ebben a helyzetben.HU 495504_b 237 Kezelés

5. Az oldalsó kidobóbetétet (12/3) helyezze

6. Lassan csukja be az oldalsó kidobónyílás fe-

delét (12/2). Az oldalsó kidobónyílás fedele akadályozza meg, hogy az oldalsó kidobóbe- tét kiessen. Oldalsó kidobóbetét eltávolítása

1. A készülék kikapcsolása: A biztonsági kul-

csot fordítsa Ki állásba (0poz.), majd húzza ki.

2. Az oldalsó kidobónyílás fedelét hajtsa fel és

tartsa ebben a helyzetben.

3. Húzza ki az oldalsó kidobóbetétet és csukja

be az oldalsó kidobónyílás fedelét.

4. A mulcsolóéket távolítsa el és tegye be a fű-

7.5 A vezetőnyél beállítása a

testmagassághoz(13)*

• modelltől függő, lásd a szerelési útmutatót.

1. A gyorsrögzítőket (13/1) hajtsa le (13/a) a for-

2. A vezetőnyelet (13/3) fordítsa el (13/b) a for-

gócsuklók körül a kívánt magasság eléréséig.

3. Hajtsa vissza szorosan a gyorsrögzítőket.

7.6 Vágóberendezés indítása és leállítása

(14) A vágóberendezést csak sima talajon indítsa el, ne magas fűben. A talajon nem lehetnek idegen tárgyak, pl. kövek. A gépet az indításhoz ne emelje meg vagy ne billentse meg. Vágóberendezés indítása

1. Ha még nem történt meg: Kapcsolja be az

áramellátást (lásd Fejezet 6.3 "A fűnyíró áramellátásának be- és kikapcsolása(06)", oldal235).

2. Nyomja meg és tartsa nyomva az indítógom-

3. A biztonsági kapcsolókengyelt (14/2) húzza

(14/a) a vezetőnyélhez (14/3). A vágóberen- dezés elindul.

4. Engedje el az indítógombot és közben tartsa

tovább erősen a biztonsági kapcsolókengyelt. TUDNIVALÓ A biztonsági kapcsolókengyel nem reteszelődik. A teljes munka alatt tartsa szo- rosan a vezetőnyélen. A vágóberendezés leállítása

1. Engedje el a biztonsági kapcsolókengyelt. A

kengyel automatikusan kiindulási helyzetbe áll.

2. Várja meg, amíg a vágóberendezés leáll.

3. Kapcsolja ki az áramellátást (lásd Fejezet 6.3

"A fűnyíró áramellátásának be- és kikapcso- lása(06)", oldal235). VIGYÁZAT! Vágási sérülések veszélye. Vágási sérülések veszélye a mozgó fűkaszába történő benyúlás esetén.

Várja meg, amíg a vágóberendezés teljesen leáll.

Minden karbantartási és gondozási munka előtt: Kapcsolja ki a készüléket és várja meg, amíg a vágóberendezés teljesen leáll. Húzza ki a biztonsági kulcsot, majd távolítsa el az akkukat.

7.7 A kerékmeghajtás be- és kikapcsolása

• modelltől függő, lásd a szerelési útmutatót. A kerékhajtást bekapcsolhatja úgy, hogy a fű- nyírót két munkaterület között vagy a tárolási he- lyére mozgatja. Ehhez a vágóberendezés bekap- csolása nem szükséges. TUDNIVALÓ A műszerfal és kerékhajtás áramellátásához a biztonsági kulcs ne legyen Be helyzetbe (Ipoz.) fordítva. Kerékmeghajtás bekapcsolása

1. Helyezze be az akkumulátort.

2. A hajtóműkapcsoló-kengyelt (15/1) nyomja

neki (15/a) a vezetőnyélnek (15/2) és tartsa ott. A hajtóműkapcsoló-kengyel nem pattan be. Kerékmeghajtás kikapcsolása

1. Engedje el a hajtóműkapcsoló-kengyelt. A

kengyel automatikusan kiindulási helyzetbe áll.

7.8 Kerékmeghajtás – A sebesség

• modelltől függő, lásd a szerelési útmutatót. A műszerfal segítségével lehet a fűnyíró menet- sebességét fokozatok szerint – 7 fokozatban – beállítani. A kerékhajtást előzőleg be kell kap- csolni, lásd Fejezet 7.7 "A kerékmeghajtás be- és kikapcsolása (15)*", oldal237.HU 238 495504_b Munkautasítás

1. Kapcsolja be a műszerfalat (lásd Fejezet 6.4

"A műszerfal be és kikapcsolása*", ol- dal235).

2. Sebesség csökkentése: Nyomja meg a mí-

nusz gombot (16/1). Vagy:

3. Sebesség növelése: Nyomja meg a plusz

7.9 Gazdaságos mód be- és kikapcsolása

• modelltől függő, lásd a szerelési útmutatót. Gazdaságos módban a motor fordulatszáma kor- látozott. Ezáltal növekszik az akkuk üzemideje.

1. Kapcsolja be a műszerfalat (lásd Fejezet 6.4

"A műszerfal be és kikapcsolása*", ol- dal235).

2. Gazdaságos mód bekapcsolása: Nyomja

meg a „Gazdaságos mód” gombot (16/3). A gomb világít.

3. Gazdaságos mód kikapcsolása: Nyomja meg

újra a „Gazdaságos mód” gombot. A gomb világítása kialszik.

Tartsa be a biztonsági utasításokat! TUDNIVALÓ Tartsa be a helyi előírásokat arra vonatkozóan, hogy mikor lehet használni a pázsitnyírót.

Ügyeljen a fűben található tárgyakra, és távo- lítsa el azokat a munkaterületről.

Csak jó látási viszonyok között nyírja a pázsi- tot.

Csak éles vágókéseket használjon.

A készüléket csak a vezetőnyélnél fogva kor- mányozza.

A készüléket lépéstempóban mozgassa.

A készüléket mindig a lejtőre merőlegesen mozgassa. Ne dolgozzon a fűnyíróval lejtőn felfelé vagy lefelé haladva, és a lejtő dőlése ne legyen 10°-nál nagyobb. Fokozottan ügyeljen a munkavégzési irány megváltozta- tásakor. Vágási teljesítmény, ill. az akkumulátor üzemideje

A vágási teljesítmény, ill. az a felület, amelyet nyírni lehet, a pázsit tulajdonságaitól függ. A vágási teljesítményt befolyásoló tényezők pl. a fű hossza, a fű tömörsége, a választott vá- gási magasság és a pázsit nedvessége.

Optimális üzemidő gyakori nyírással és ezál- tal rövidebb ideig tartó vágással érhető el.

A pázsitnyíró gyakori be- és kikapcsolása vá- gás közben ugyanúgy csökkenti a vágási tel- jesítményt, mintha az akkumulátor nem lenne teljesen feltöltve.

A kerékmeghajtás bekapcsolása csökkenti a vágási teljesítményt, ill. az akku üzemidejét.

A vágási teljesítmény optimalizálásához aján- lott a pázsit gyakori nyírása, egy magas vá- gási magasság beállítása és a készülék lé- péstempóban történő mozgatása. TUDNIVALÓ Az üzemidő meghosszabbítá- sához beszerezhető egy tartalék akkumulátor. Fűnyírási tippek

A vágási magasság egyenletesen 3–5 cm, ne nyírjon le többet a fű magasságának a felé- nél.

Ne terhelje túl a fűnyírót! Ha a motor fordulat- száma a hosszú, kemény fű miatt jelentősen csökken, akkor növelje a vágási magasságot, és többször ismételje meg a fűnyírást.

A szél és a nap nyírás után kiszáríthatja a pázsitot, ezért a nyírást késő délután végez- ze.

9 KARBANTARTÁS ÉS ÁPOLÁS

FIGYELMEZTETÉS! Vágási sérülések ve- szélye. Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, vala- mint a vágószerszámokba nyúlás esetén.

Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távo- lítsa el az akkumulátorokat.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt.

9.1 Rendszeres karbantartási munkák

Gondoskodjon arról, hogy az anyacsavarok, a csapok és a csavarok szorosan meg legye- nek húzva, és hogy a gép biztonságos üzemi állapotban legyen.

Rendszeresen ellenőrizze a pázsitgyűjtő do- boz működését és kopását.HU 495504_b 239 Karbantartás és ápolás

9.2 A gép és a fűkasza tisztítása

FIGYELEM! Víz használata miatti veszély. A készülékben lévő víz rövidzárlatot vagy az elekt- romos alkatrészek sérülését okozza.

Ne fecskendezze a készüléket vízzel.

A tisztításhoz kizárólag kézi seprűt vagy kefét használjon.

1. Állítsa le a motort.

2. Húzza ki az akkumulátorokat.

3. Akassza ki a fűgyűjtő dobozt.

4. A gépet billentse meg és tisztítsa meg a vá-

9.3 Vágókés ellenőrzése és cseréje

FIGYELMEZTETÉS! Súlyos sérülések szétrepülő késdarabok miatt. Egy kopott, re- pedt vagy sérült vágókés eltörhet, és szétrepülő darabjai veszélyes lövedékként hathatnak.

Rendszeresen ellenőrizze, hogy nem sérült-e a vágókés.

Ne használja a pázsitnyírót, ha a vágókés el- használódott vagy sérült.

A tompa vagy sérült vágókéseket csak egy AL-KO szervizben vagy egy hivatalos szak- műhelyben éleztesse meg, ill. cseréltesse ki.

A rezgések elkerüléséhez a vágókést és a késtartó csavarokat mindig együtt kell kicse- rélni.

Az újraélezett vágókést ki kell egyensúlyozni. A kiegyensúlyozatlan vágókések erős rezgé- seket okoznak, ami károsítja a készüléket.

9.4 A kerékmeghajtás bowdenhuzalának

beállítása (17) A kerékmeghajtás bowdenhuzala az idő múlásá- val megnyúlik. Ha a motor működése közben a kerékmeghajtást már nem lehet bekapcsolni, ak- kor a bowdenhuzal túlzottan megnyúlt és feszes- sé kell tenni. VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó géprészek (pl. a vágókések), valamint a hirtelen elinduló pázsitnyíró sérüléseket okoz- hatnak.

A bowdenhuzalt csak a motor kikapcsolt álla- potában állítsa be akkor, ha a vágószerkezet már megállt.

1. Az áramellátást kapcsolja le és az akkukat

húzza ki (lásd Fejezet 6.3 "A fűnyíró áramel- látásának be- és kikapcsolása(06)", ol- dal235).

2. A beállító alkatrészt (17/1) a bowdenhuzalnál

(17/2) a nyíl irányában, vagyis az óra járásá- val ellentétesen addig forgassa el, amíg a bowdenhuzal a hajtóműkapcsoló-kengyel (17/3) és a megállási pont (17/4) között fe- szes nem lesz.

3. A bowdenhuzal-beállítás ellenőrzéséhez:

kapcsolja be a készüléket, indítsa el a motort és próbálja meg bekapcsolni a kerékmeghaj- tást.

4. Ha a kerékmeghajtás nem kapcsol be: Ismé-

telje meg az előzőekben ismertetett lépése- ket. Ha a bowdenhuzal beállítása nem eredményes: Keresse fel a gyártó szervizállomását.

FIGYELMEZTETÉS! Sérülésveszély javí- tási munkák közben. A szakszerűtlen javítások súlyos sérülésekhez és a készülék károsodásá- hoz vezethetnek.

A javítási munkákat csak a gyártó szervizhe- lyeivel vagy hivatalos szakműhelyekkel vé- geztesse! A következő esetekben forduljon a gyártó szervi- zéhez:

A motor nem indul el többé.

A készülék akadálynak ütközött.

A vágókés és/vagy a motortengely elgörbült.

A készülék rezeg, és egyenetlenül mozog.

Az akkumulátorok meghibásodtak vagy sérül- tek.

9.6 USB-csatlakozó (18)

Az USB-csatlakozó (18/1) a jelen kezelési útmu- tatóban ismertetett összes pázsitnyírón megtalál- ható, azonban kizárólag csak az intelligens pázsitnyírók esetében használható szoftverfrissí- tésre. Akkumulátorok töltésére nem alkalmas. FIGYELEM! A készülék sérülésének veszé- lye. Mobilkészülékek (pl. okostelefonok) akkumu- látorai károsodnak, ha azokat az USB-csatlako- zóhoz csatlakoztatja.

Ne csatlakoztasson mobilkészülékeket ezek- hez a csatlakozókhoz.HU 240 495504_b Hibaelhárítás

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt! TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Ok Elhárítás A motor nem jár. A kulcsos kapcsolóval kikap- csolták az áramellátást. A kulcsos kapcsolóval kapcsolja be az áramellátást. Az akkumulátor hiányzik vagy rosszul van elhelyezve. Helyezze be megfelelően az akkumulátort. Az akkumulátor lemerült. Töltse fel az akkumulátort. A vágókés elakadt.

Szüntesse meg az akadályt a késnél.

A pázsitnyírót alacsony pázsiton indítsa el. Hibás kábel vagy kapcsoló. A készüléket ne működtesse! Keresse fel a gyártó szervizállomását. A motor teljesítmé- nye csökken. Az akkumulátor lemerült. Töltse fel az akkumulátort. A vágókés kopott. A vágókéseket a gyártó szervizeiben élez- tesse. Túl sok a fű a kidobóban.

Távolítsa el a füvet.

Tisztítsa meg az ütközőfedelet. A motor nyírás köz- ben állva marad. A vágókés kopott. A vágókéseket a gyártó szervizeiben élez- tesse. A motor túlterhelt. Kapcsolja ki az akkumulátoros pázsitnyírót, állítsa sima felületre vagy alacsony fűre és próbálja újra beindítani. A fűgyűjtő doboz nem telik meg elég-

A pázsit nedves. Hagyja megszáradni a füvet. A fűgyűjtő doboz eltömődött. Tisztítsa meg a fűgyűjtő doboz rácsát. Túl sok a fű a kidobócsatorná- ban vagy a burkolatban.

Tisztítsa meg a kidobócsatornát / burko- latot

Módosítsa a vágási magasságot A vágókés kopott. A vágókéseket a gyártó szervizeiben élez- tesse. Az akkumulátor üze- mideje jelentősen csökken. A vágási magasság túl ala- csony. A vágást állítsa magasabbra A fű túl magas vagy túl ned- ves. A feltételek javítása: hagyja megszáradni, a vágást állítsa magasabbraHU 495504_b 241 Szállítás Zavar Ok Elhárítás A nyírási sebesség túl nagy.

Csökkentse a vágási sebességet

Tisztítsa meg a kidobócsatornát / burko- latot, a vágókésnek szabadon kell fo- rognia. Pázsitnyírás teli fűgyűjtő do- bozzal Ürítse ki a fűgyűjtő dobozt és tisztítsa meg a kidobócsatornát. Az akkumulátor élettartama vé- gére ért. Cserélje ki az akkumulátort. Csak a gyártó eredeti tartozékait használja. Az akkumulátor nem töltődik. Az akkumulátor érintkezői szennyezettek. Az akkuérintkezőket egy nem fémes esz- közzel tisztítsa meg és kontaktspray-vel permetezze be. Figyelem: Az akkuérintkezőket fém tárgy- gyal ne zárja rövidre! Az akkumulátor vagy az akku- töltő hibás. Pótalkatrészeket a gyártónál rendeljen. Az akkumulátor túl meleg. Hagyja lehűlni az akkumulátort. A műszerfal be van kapcsolva, de a mo- tor nem jár. A kulcsos kapcsolóval kikap- csolták az áramellátást. A kulcsos kapcsolóval kapcsolja be az áramellátást. Hibajelzés világít a műszerfalon. Az akku rosszul van behelyez- ve. Helyezze be megfelelően az akkumulátort. Hibaüzenetek az in- telligens gombon Okok és elhárítás: lásd Fejezet 3.9 "Intelligens gomb (03)*", oldal230.

11.1 A készülék szállítása

FIGYELEM! A vágóberendezés károsodásá- nak veszélye. Alacsonyabb vágási magasság esetén a vágóberendezés szegélyeken, éleken vagy határköveken történő áthaladás közben ká- rosodhat.

Szállításhoz állítsa be a legnagyobb vágási magasságot.

1. Állítsa le a vágóberendezést, és várjon, amíg

2. Állítsa be a legnagyobb vágási magasságot.

3. A kulcsos kapcsolót fordítsa el Ki állásba

(0poz.). A készülék szállítása két munkaterület között

A készülékkel a legnagyobb vágási magas- sággal haladjon a munkaterületre.

A könnyebb haladáshoz kapcsolja be a ke- rékhajtást*.

A készülék kézben szállításához használja a vezetőnyelet és az elülső hordozófogantyút*.

• modelltől függő, lásd műszaki adatok. A készülék szállítása járműben

Távolítsa el az akkumulátorokat.

Hajtsa be a vezetőnyelet.

A készüléket a járműben biztosítani kell fel- borulás és elcsúszás ellen.

A készüléket a körülötte lévő tárgyakhoz való ütődéstől óvni kell.

Ne tegyen semmilyen tárgyat a készülékre.

11.2 Akkumulátorok szállítása

Szállítás előtt tegye meg a következő intézkedé- seket:

1. Kapcsolja ki a készüléket.

2. Távolítsa el az akkumulátorokat a készülék-

3. Csomagolja be óvatosan az akkumulátorokat

(lásd alább). TUDNIVALÓ Az akkumulátor névleges fo- gyasztása több mint 100Wh! Ezért tartsa be a következő szállítási utasításokat!HU 242 495504_b Tárolás A készülékben használt Li-ion akkumulátorra a veszélyes árukra vonatkozó törvény érvényes, azonban egyszerűbb feltételek mellett szállítható:

Magánfelhasználó az akkumulátort további intézkedések nélkül az utcán szállíthatja, amennyiben az szakszerűen becsomagolt ál- lapotban van és a szállítás személyes célo- kat szolgál.

Közületi felhasználó, aki a szállítást fő tevé- kenységi köréhez kapcsolódva végzi (pl. al- kalmazási helyre/helyről bemutatókra/bemu- tatókról történő szállítás esetén), akkor ez a könnyítés igénybe vehető. Az előbb említett két esetben megfelelő előzetes intézkedéseket kell tenni annak megelőzésére, hogy a beltartalom a szabadba kerüljön. Egyéb esetekben a veszélyes árukra vonatkozó törvény betartása kötelező! Ennek elmulasztása esetén a feladót és adott esetben a szállítót büntetőjogi fe- lelősség terheli. További tudnivalók a szállításhoz és a kiküldéshez

A lítium-ion akkumulátorokat csak sértetlen állapotban szállítsa vagy továbbítsa!

Az akkumulátor szállításához kizárólag az eredeti kartoncsomagolást vagy egy veszé- lyes termékhez alkalmas kartoncsomagolást használjon (100Wh-nál kisebb teljesítményű akkumulátorok esetén ez szükségtelen).

A szabad akkumulátorérintkezőket a rö- vidzárlat megelőzéséhez ragassza le.

Az akkumulátort a csomagoláson belül el- csúszás ellen biztosítani kell az akkumulátor sérüléseinek elkerülésére.

Gondoskodjon a küldemény helyes megjelö- léséről és dokumentációjáról szállítás, ill. ki- küldés közben (pl. csomagküldő szolgálat vagy szállítmányozás igénybe vétele esetén).

Előzőleg tájékozódjon, hogy a kiválasztott szolgáltatóval lehetséges-e a szállítás, és küldjön értesítést. A kiküldés előkészítéséhez javasoljuk egy veszé- lyes áruk terén szakértőnek számító személy be- vonását. Tartsa be az esetleges további nemzeti előírásokat is.

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyer- mekek által nem elérhető helyen tárolja.

12.1 Az akkumulátoros pázsitnyíró tárolása

VIGYÁZAT! Sérülésveszély. Ha tárolás közben a készülékhez kisgyermekek és illetékte- lenek férhetnek hozzá, akkor ez sérülésekhez ve- zethet.

A gépet gyermekek és illetéktelen személyek számára nem hozzáférhető módon tárolja.

A készüléket csak az akkumulátorok kivétele után tegye el. FIGYELEM! Behatolásveszély és a szemé- lyes adatok elvesztése. A pázsitnyíró az inter- nethez kapcsolódik, és a készülék „Smart Home” és „Smart Garden” üzemmódokban vezérelhető.

A gépet csak akkumulátorok nélkül és illeték- telen személyek hozzáférésétől védve tárolja.

1. A készülék kikapcsolása: Húzza ki a bizton-

2. Állítsa be a vágási magasságot a legnagyobb

3. Húzza ki az akkumulátorokat.

4. A motort hagyja lehűlni.

5. A gépet alaposan tisztítsa meg.

6. Korrózió elleni védelemhez minden fém al-

katrészt vékonyan vonjon be olajjal vagy szili- konnal.

7. Hajtsa be a vezetőnyelet.

8. A készüléket száraz, tiszta és fagytól védett

helyen kell tárolni. Por elleni védelemhez le kell takarni légáteresztő ponyvával. Ne hasz- náljon műanyag fóliát a nedvesség össze- gyűlésének megelőzésére.

12.2 Az akkumulátor és a töltőkészülék

tárolása TUDNIVALÓ Részletes információkért ol- vassa el az akkuhoz és a töltőkészülékhez tarto- zó külön üzemeltetési útmutatókat.

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűj- tése, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, ame- lyek nincsenek a régi készülékbe rögzítve, le- adás előtt el kell távolítani! Ezek ártalmatlaní-HU 495504_b 243 Ügyfélszolgálat/Szerviz tását az akkumulátorokra vonatkozó törvény szabályozza.

Az elektromos és elektronikus készülékek tu- lajdonosai, ill. használói kötelesek a készülé- keket használatuk befejeztével visszaszolgál- tatni.

A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készü- léken lévő személyes jellegű adatait! Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus ké- szülékeket nem szabad a háztartási hulladékkal ártalmatlanítani. Az elektromos és elektronikus készülékek a kö- vetkező helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereske- dők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani. Ezek az állítások csak azokra a készülékekre ér- vényesek, amelyeket az Európai Unió országai- ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tar- toznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan. Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladék- hoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!

Az elektromos készülékekből származó ele- mek vagy akkumulátorok biztonságos kivéte- léhez és a típusra, ill. a kémia rendszerre vo- natkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók.

Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket haszná- latuk befejeztével visszaszolgáltatni. A visz- szaadás a háztartásban előforduló mennyisé- gek átvételére vonatkozik. A használt elemek káros anyagokat vagy ne- hézfémeket tartalmazhatnak, amelyek károsíthat- ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a kör- nyezet, mind az egészség védelméhez. Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatla- nítani. Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

Hg: Az elem több mint 0,0005% higanyt tar- talmaz

Cd: Az elem több mint 0,002% kadmiumot tartalmaz

Pb: Az elem több mint 0,004% ólmot tartal- maz Az elemek és akkumulátorok a következő helye- ken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elemeket és akkukat árusító helyeken

A készülékekhez használt régi elemek gyűj- tését végző közös visszavételi rendszerek bármelyik átvételi pontján

A gyártó visszavételi helyén (ha a közös visz- szavételi rendszer nem áll rendelkezésre) Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatla- nítására vonatkozóan.

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contactsHU 244 495504_b Garancia 15 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x) A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.DK 495504_b 245 Oversættelse af den originale brugsanvisning
