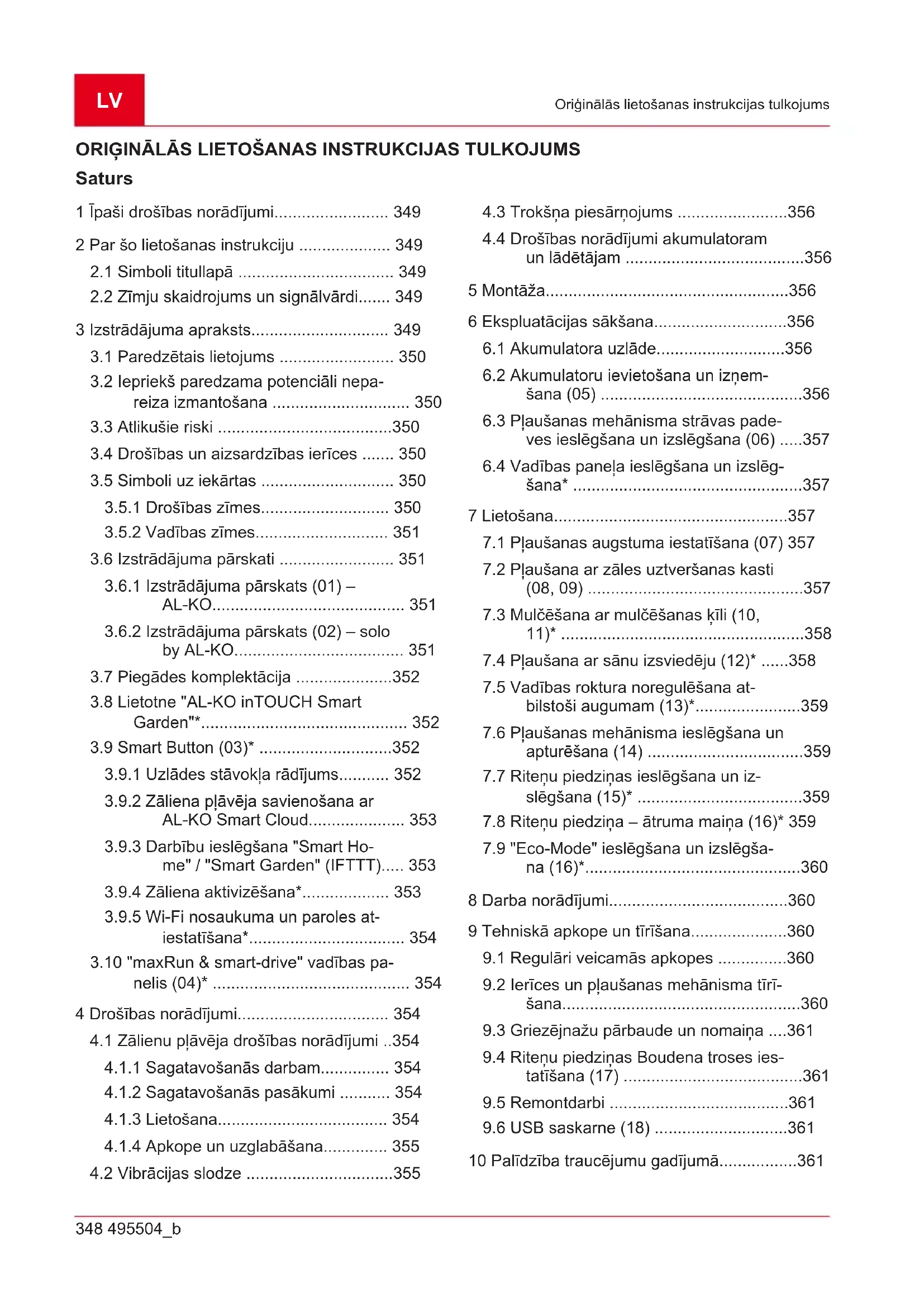

LIETOŠANAS INSTRUKCIJA Solo Energy Flex 4232 Li SP AL-KO

2.2 Zīmju skaidrojums un signālvārdi....... 349

3 Izstrādājuma apraksts.............................. 349

3.1 Paredzētais lietojums ......................... 350

3.2 Iepriekš paredzama potenciāli nepa-

3.4 Drošības un aizsardzības ierīces ....... 350

3.5.2 Vadības zīmes............................. 351

3.6 Izstrādājuma pārskati ......................... 351

3.6.1 Izstrādājuma pārskats (01) –

AL‑KO.......................................... 351

3.6.2 Izstrādājuma pārskats (02) – solo

by AL‑KO..................................... 351

3.7 Piegādes komplektācija .....................352

3.9.1 Uzlādes stāvokļa rādījums........... 352

3.9.2 Zāliena pļāvēja savienošana ar

AL-KO Smart Cloud..................... 353

3.9.3 Darbību ieslēgšana "Smart Ho-

4.1 Zālienu pļāvēja drošības norādījumi ..354

4.1.1 Sagatavošanās darbam............... 354

4.1.2 Sagatavošanās pasākumi ........... 354

4.2 Vibrācijas slodze ................................355

4.3 Trokšņa piesārņojums ........................356

4.4 Drošības norādījumi akumulatoram

6.2 Akumulatoru ievietošana un izņem-

šana (05) ............................................356

6.3 Pļaušanas mehānisma strāvas pade-

ves ieslēgšana un izslēgšana(06) .....357

6.4 Vadības paneļa ieslēgšana un izslēg-

šana* ..................................................357 7 Lietošana...................................................357

7.1 Pļaušanas augstuma iestatīšana (07) 357

7.2 Pļaušana ar zāles uztveršanas kasti

(08,09) ...............................................357

7.3 Mulčēšana ar mulčēšanas ķīli (10,

11)* .....................................................358

7.4 Pļaušana ar sānu izsviedēju (12)* ......358

7.5 Vadības roktura noregulēšana at-

bilstoši augumam(13)*.......................359

7.6 Pļaušanas mehānisma ieslēgšana un

apturēšana(14) ..................................359

7.7 Riteņu piedziņas ieslēgšana un iz-

slēgšana (15)* ....................................359

7.8 Riteņu piedziņa – ātruma maiņa (16)* 359

7.9 "Eco-Mode" ieslēgšana un izslēgša-

9.2 Ierīces un pļaušanas mehānisma tīrī-

šana....................................................360

9.3 Griezējnažu pārbaude un nomaiņa ....361

9.4 Riteņu piedziņas Boudena troses ies-

10 Palīdzība traucējumu gadījumā.................361LV 495504_b 349 Īpaši drošības norādījumi 11 Transportēšana........................................ 363

12.1 Akumulatora zāliena pļāvēja glabāša-

na .......................................................364

12.2 Akumulatora un lādēšanas ierīces

• glabāšana p. 364
• 13 Utilizācija p. 364
• 14 Klientu apkalpošanas dienests/serviss p. 365
• 15 Garantija 1 ĪPAŠI DROŠĪBAS NORĀDĪJUMI Šo ierīci drīkst izmantot bērni no 8gadu vecuma un vecāki bērni, kā arī personas ar ierobežotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošinā- ta uzraudzība vai ir sniegtas instrukcijas, kā droši lietot ierīci, un informācija par iespējamo apdrau- dējumu. Bērni nedrīkst ar ierīci spēlēties. Tīrīša- nu un apkopi bez uzraudzības nedrīkst ļaut veikt bērniem. Attiecībā uz personām, kurām ir ļoti sarežģīti un kompleksi spēju ierobežojumi, var būt nepiecie- šamas instrukcijas, kas nav aprakstītas šajā do- kumentā. p. 365

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

2.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi iz- lasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucējumiem. Simbols Skaidrojums Lietošanas instrukcija

Rīkojieties ar litija-jonu akumulato- riem uzmanīgi! Īpaši ievērojiet šajā lietošanas instrukcijā esošās norā- des par transportēšanu, glabāšanu un utilizāciju!

2.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāci- ju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas. BRĪDINĀJUMS! Norāda uz potenciāli bīsta- mu situāciju, kuras rezultātā, ja vien no tās neiz- vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu si- tuāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks. NORĀDĪJUMS Īpaši norādījumi labākai iz- pratnei un manipulēšanai.

3 IZSTRĀDĀJUMA APRAKSTS

Šajā lietošanas instrukcijā ir aprakstīti dažādi AL- KO un solobyAL‑KO zīmolu akumulatora zālie- na pļāvēju modeļi ar dažādu aprīkojumu. Atseviš- ķu modeļu aprīkojums ir norādīts montāžas ins- trukcijas tehniskajos datos. Ierīci var izmantot tikai kopā ar tehniskajos datos norādītajiem litija jonu akumulatoriem un lādētā- jiem. Papildu informāciju par akumulatoriem un lādētājiem skatiet atsevišķās instrukcijās:

Lietošanas instrukcija 441633: Lādētājs C130 Li (C05-4230)LV 350 495504_b Izstrādājuma apraksts UZMANĪBU! Ierīces un akumulatora bojāju- mu risks. Lietojot ierīci ar nepiemērotu akumula- toru, iespējami ierīces un akumulatora bojājumi.

Lietojiet ierīci tikai ar aprakstā norādīto aku- mulatoru.

3.1 Paredzētais lietojums

Šī ierīce paredzēta zālienu pļaušanai un to drīkst izmantot zāles pļaušanai tikai sausā laikā. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija gadījumā ražotājs neuzņemas atbildību par kaitējumu, kas nodarīta lietotājam vai kādai treša- jai pusei.

3.2 Iepriekš paredzama potenciāli nepareiza

izmantošana Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecī- bā.

Ierīci nedrīkst izmantot lietū vai slapjā zālie- nā.

Nedrīkst demontēt vai apiet drošības ierīces.

Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto- jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un kons- trukcija atkarībā no lietojuma var būt saistīta ar turpmāk tekstā uzskaitītajiem potenciālajiem ris- kiem:

Iespējama atgriezumu, zemes un nelielu ak- meņu izsviešana.

Ja netiek izmantoti elpceļu aizsarglīdzekļi, ie- spējama atgriezumu daļiņu ieelpošana.

Sagriešanās risks, sniedzoties pie rotējošā griezējnaža.

3.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Traumu risks. Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

Bojātas drošības un aizsardzības ierīces ir jā- saremontē.

Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus. Drošības atslēga Lai novērtu nejaušu ieslēgšanos, ierīce ir aprīko- ta ar drošības atslēgu. Pirms apkopes darbu veikšanas izslēdziet ierīci un vienmēr izņemiet drošības atslēgu. Motora ieslēgšanas rokturi/drošības svira Ierīce ir aprīkota ar motora ieslēgšanas rokturi/ drošības sviru. Apdraudējuma brīdī vienkārši at- laidiet motora ieslēgšanas rokturi/drošības sviru. Sniega frēzes motors un griezējnazis tiks apturē- ti. Drošības slēdzis Lai varētu ieslēgt motoru ar motora ieslēgšanas rokturi/drošības sviru, vispirms ir jānospiež drošī- bas slēdzis. Novirzītājvāks Novirzītājvāks aizsargā, piemēram, pret nopļau- tās zāles daļiņām un akmeņiem, kas var tikt aiz- mesti pa gaisu.

3.5 Simboli uz iekārtas

3.5.1 Drošības zīmes

Simbols Skaidrojums Izmantojot ierīci, ievērojiet īpašu piesardzību! Pirms lietošanas sākšanas izlasiet lietošanas instrukciju! Ievainojumu risks! Sargiet rokas un kājas no saskares ar pļaušanas me- hānismu! Nav spēkā - tiek izmantots tikai benzīna zāliena pļāvējiem. Pirms apkopes vai tīrīšanas dar- biem noņemiet aizdedzes sveces kontaktuzgali! Risks, ko rada izsviestie priekšmeti! Izraidiet trešās personas no bīsta- mās zonas!LV 495504_b 351 Izstrādājuma apraksts Simbols Skaidrojums Nav spēkā - tiek izmantots tikai elektriskajiem zāliena pļāvējiem. Pirms tīrīšanas un apkopes darbiem vienmēr izslēdziet ierīci un atvieno- jiet to no elektrotīkla! Nav spēkā - tiek izmantots tikai elektriskajiem zāliena pļāvējiem. Bojāta strāvas vada gadījumā pa- stāv elektriskā trieciena risks! Nav spēkā - tiek izmantots tikai elektriskajiem zāliena pļāvējiem. Netuviniet tīkla kabeli griezējmehā- nismam un nebrauciet tam pāri! Pirms apkopes darbu veikšanas no- ņemiet deaktivizācijas ierīci!

Simbols Skaidrojums Motora ieslēgšanas kārtība (skatīt Nodaļa 7.6 "Pļaušanas mehānisma ieslēgšana un apturēšana(14)", lappuse359) Nelietojot: izņemiet drošības atslē- gu un izņemiet akumulatoru no ierī- ces.

3.6 Izstrādājuma pārskati

3.6.1 Izstrādājuma pārskats (01) – AL‑KO

Nr. Detaļa 1* Smart Button* 2 Akumulatora nodalījuma vāks 3 Atslēgas slēdzis ar drošības atslēgu 4 1. un 2. akumulatora nodalījums Nolokāms vadības rokturis, kas sastāv no šā- dām detaļām: Nr. Detaļa

Roktura augšējā daļa

Roktura apakšējā daļa

Spārnuzgriežņi (2x) 8* "maxRun & smart-drive" vadības pane- lis* 9* Riteņu piedziņas pārvada drošības svi- ra* 10 Drošības svira 11 Drošības slēdzis 12 Līmeņa rādītājs 13 Zāles savākšanas kaste 14 Zāles savākšanas kastes rokturis 15 Centrālais pļaušanas augstuma regula- tors 16* Sānu izsviešanas vāks* 17* Priekšējais nešanas rokturis* 18 Akumulators (1x vai 2x) 19 Lādētājs

• atkarībā no modeļa, skatiet montāžas instrukci- ju.

3.6.2 Izstrādājuma pārskats (02) – solo by

AL‑KO Nr. Detaļa 1* Smart Button* 2 Akumulatora nodalījuma vāks 3 Atslēgas slēdzis ar drošības atslēgu 4 1. un 2. akumulatora nodalījums Nolokāms vadības rokturis ar iestatāmu aug- stumu, kas sastāv no šādām detaļām::

Roktura augšējā daļa

Roktura apakšējā daļa**

Ātrās regulēšanas šarnīrveida savie- nojumi* 8* "maxRun & smart-drive" vadības pane- lis* 9* Riteņu piedziņas pārvada drošības svi- ra*LV 352 495504_b Izstrādājuma apraksts Nr. Detaļa 10 Drošības svira 11 Drošības slēdzis 12 Līmeņa rādītājs 13 Zāles savākšanas kaste 14 Zāles savākšanas kastes rokturis 15 Centrālais pļaušanas augstuma regula- tors 16* Sānu izsviešanas vāks* 17* Priekšējais nešanas rokturis*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. ** atkarībā no modeļa: tērauda vai alumīnija ver- sija.

3.7 Piegādes komplektācija

Piegādes komplektācijā ietilpst turpmāk uzskaitī- tās detaļas. Pārbaudiet, vai komplektācijā ir ie- kļautas visas uzskaitītās detaļas: Nr. Detaļa 1 Zāliena pļāvējs 2 Zāles uztveršanas kaste (nav uzstādīta/ daļēji uzstādīta)* 3 Vadības rokturis (nav uzstādīts/daļēji uz- stādīts)* 4 Sānu izsviedēja ieliktnis* 5 Mulčēšanas ķīlis* 6 Maisiņš ar skrūvēm 7 Akumulators* (1x vai 2x)* 8 Lādētājs*

• atkarībā no modeļa, skatiet montāžas instrukci- ju.

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Zāliena pļāvējs ir aprīkots ar Wi-Fi funkciju. Tas nodrošina ērtu vadību, iestatīšanu un uzraudzību, izmantojot lietotni no mobilās ierīces (viedtālruņa, planšetdatora). NORĀDĪJUMS Lai izmantotu lietotni, mobi- lajai ierīcei jābūt interneta savienojumam. Lietotne "AL-KO inTOUCH Smart Garden" ir pie- ejama Android ierīcēm Google Play veikalā un iOS ierīcēm - Apple App Store: Pēc lietotnes instalēšanas vispirms jāpiesakās vai jāreģistrējas. Pēc tam izpildiet "soli pa solim" norādījumus. Lietotne piedāvā plašu funkciju klāstu, piemēram, produktu reģistrāciju, dārzkopības padomus, au- gu ceļvežus vai pašpiegādes paziņojumus kļū- mes gadījumā. Papildu informāciju par lietotni "AL-KO inTOUCH Smart Garden" skatiet vietnē: https://alko-garden.com/smart-connect/

3.9 Smart Button (03)*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Izmantojot Smart Button, jūs pievienojat savu zā- liena pļāvēju AL-KO Smart Cloud un daudzajām Smart Gardening iespējām: https://alko-garden.de/smart-gardening-mit-alko/ NORĀDĪJUMS Norādījums par Wi-Fi.

Lai varētu izmantot AL-KO Smart Gardening, zāliena pļāvējam jāatrodas jūsu Wi-Fi darbī- bas zonā.

3.9.1 Uzlādes stāvokļa rādījums

Smart Button signalizē par akumulatoru uzlādes stāvokli no attāluma. Smart Button Skaidrojums Spīd zaļā krāsā. Akumulatori ir uzlādēti. Spīd sarkanā krā- sā. Akumulatori ir izlādēju- šies.LV 495504_b 353 Izstrādājuma apraksts

3.9.2 Zāliena pļāvēja savienošana ar AL-KO

Smart Cloud NORĀDĪJUMS Norādījums par IT drošību. Zāliena pļāvējs automātiski saņem jaunākos programmatūras atjauninājumus no AL-KO Smart Cloud, lai novērstu drošības nepilnības. Šim no- lūkam ir nepieciešama piekļuve internetam, iz- mantojot Wi-Fi.

Pievienojiet zāliena pļāvēju internetam, tikai izmantojot drošu Wi-Fi.

1. Viedtālruņa sagatavošana:

2. Palaidiet uzstādīšanas vedni: Apm. 3 sekun-

des turiet nospiestu Smart Button.

3. Uzstādīšanas vednī:

Savienojiet viedtālruni ar zāliena pļāvēja Wi-Fi.

Izmainiet zāliena pļāvēja nosaukumu (brīvizvēles).

Ievadiet sava Wi-Fi nosaukumu un paroli. Zāliena pļāvējs savienojas ar AL‑KO Smart Cloud. Smart Button iestatīšanas laikā Nr. Smart Button Skaidrojums Savienojums ar lietotni: a. Pulsē zilā krāsā. Uzstādīšanas vednis ir sākts, tiek gaidīts sa- vienojums. b. Pastāvīgi spīd zilā krāsā. Uzstādīšanas vednis ir savienots ar lietotni. Savienojums ar AL-KO Smart Cloud, izman- tojot lietotāja Wi-Fi: c. Spīd zilā krāsā, rotējot pulksteņa rādītāju kustības virzienā. Savienojuma mēģinā- jums d. Mirgo zilā krāsā. Savienots. e. Mainās starp za- ļu un zilu krāsu. Savienots ar AL-KO Smart Cloud. Nr. Smart Button Skaidrojums f. Mainās starp sarkanu un zilu krāsu. Nav savienots. Wi-Fi nosaukums un parole nav ievadīti pareizi. Smart Button ekspluatācijas laikā Smart Button Skaidrojums Spīd zilā krāsā (dzies- toši). Savienots ar AL-KO Smart Cloud. Wi-Fi uz- tveršana ir pietiekama. Spīd zilā krāsā, rotē- jot. Savienojums ar AL- KO Smart Cloud ir pārtraukts. Wi-Fi uz- tveršana ir pārtraukta.

3.9.3 Darbību ieslēgšana "Smart Home" /

"Smart Garden" (IFTTT) Ar Smart Button varat aktivizēt līdz 3 IFTTT dar- bībām (IFTTT: If This Then That). Vietnē https:// ifttt.com/ vispirms izveidojiet šīs darbības (piem., ierīču vadību "Smart Home" vai "Smart Garden", laistīšanas ieslēgšana, garāžas vārtu atvēršana). IFTTT darbības var būt bezmaksas vai maksas atkarībā no pakalpojumu sniedzēja abonēšanas modeļa. NORĀDĪJUMS Papildu informāciju par IFT- TT skatiet vietnē: https://alko-garden.de/ifttt-de/

1. Pēc kārtas īsi nospiediet Smart Button 1 reizi,

2 reizes vai 3 reizes, lai aktivizētu 1., 2. vai 3. IFTTT darbību. Smart Button Skaidrojums Pārmaiņus mirgo za- ļā un zilā krāsā. IFTTT darbība ir ieslēg- ta. Pārmaiņus mirgo sarkanā un zilā krā- sā. IFTTT darbību nebija ie- spējams ieslēgt. Sakarā ar piekļuvi internetam un funkcijām "Smart Home" un "Smart Garden" ir nepiecieša- ma droša ierīces uzglabāšana (skatīt Nodaļa

12.1 "Akumulatora zāliena pļāvēja glabāšana",

3.9.4 Zāliena aktivizēšana*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Pēc 10 minūtēm, kad zāliena pļāvējs netiek iz- mantots, tas pārslēdzas enerģijas taupīšanas re- žīmā. Vadības panelis tiek izslēgts.LV 354 495504_b Drošības norādījumi Lai aktivizētu zāliena pļāvēju: skatīt Nodaļa 6.4 "Vadības paneļa ieslēgšana un izslēgšana*", lap- puse357.

• atkarībā no modeļa, skatiet montāžas instrukci- ju.

1. Apm. 10 sekundes turiet nospiestu Smart

Button: Smart Button Skaidrojums Spīd zilā krāsā. Pēc tam dziestoši pretēji pulksteņa rādītāju kustības virzienam. Atiestates process Mirgo zilā krāsā. Atiestates process ir pabeigts.

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Taustiņi Nr. Skaidrojums 1 Vadības paneļa ieslēgšanas/izslēgša- nas taustiņš 2 Taustiņš "Eco-Mode" 3 Taustiņš mīnus: riteņu piedziņas ātru- ma samazināšana. 4 Taustiņš plus: riteņu piedziņas ātruma palielināšana. Rādījumi Nr. Skaidrojums 5 Wi-Fi savienojuma rādījums 6 1. akumulatora uzlādes stāvokļa indi- kācija 7 2. akumulatora uzlādes stāvokļa indi- kācija 8 Kļūdas indikācija 9 Riteņu piedziņas iestatītais ātrums (7 pakāpes)

4 DROŠĪBAS NORĀDĪJUMI

4.1 Zālienu pļāvēja drošības norādījumi

4.1.1 Sagatavošanās darbam

Rūpīgi izlasiet lietošanas instrukciju. Apgūs- tiet ierīces vadības rīkus un pareizu ierīces lietošanu.

Nekādā gadījumā neļaujiet ierīci lietot bēr- niem vai cilvēkiem, kas nav iepazinušies ar lietošanas instrukciju.

Jāraugās, lai bērni ar ierīci nerotaļātos.

Tīrīšanu un apkopi nedrīkst ļaut veikt bēr- niem.

Vietējie normatīvi var noteikt minimālo lietotāja vecumu.

Šo ierīci drīkst izmantot personas ar ierobe- žotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas, kā droši lietot ierīci, un informāci- ja par iespējamo apdraudējumu.

Nepļaujiet, ja tuvumā atrodas citas personas, jo īpaši bērni, vai arī dzīvnieki.

Atcerieties par to, ka lietotājs ir atbildīgs par izraisītiem nelaimes gadījumiem vai īpašu- mam radītiem bojājumiem.

Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.

4.1.2 Sagatavošanās pasākumi

Lietojot ierīci, vienmēr valkājiet slēgtus apa- vus un garās bikses. Nedarbiniet ierīci ar ba- sām kājām vai vaļējām sandelēm. Neģērbiet brīvi nokarenu apģērbu vai apģērbu ar mež- ģīnēm un jostām.

Pārbaudiet vietu, kurā tiks izmantota ierīce, un aizvāciet visus svešķermeņus, kas varētu tikt ierauti ierīcē un izmesti no tās ārā.

Pirms ierīces lietošanas vienmēr pārliecinie- ties, vai nav nolietojies vai bojāts griezējna- zis, stiprinājumu skrūves un viss griezējme- hānisms. Lai nodrošinātu ierīces līdzsvaroju- mu, nolietojušos vai bojātu griezējnazi un stiprinājuma skrūves ir jānomaina kā vienu komplektu. Nepieciešams nomainīt nodilušas vai bojātas brīdinājuma norādes.

Pļaut drīkst tikai dienas gaismā vai pienācīgā mākslīgā apgaismojumā.

Pēc iespējas izvairieties lietot ierīci pa slapju zāli.LV 495504_b 355 Drošības norādījumi

Vienmēr sekojiet, lai uz nogāzēm nodrošinātu stabilu stāju.

Ierīci pārvietojiet tikai ejot.

Nepļaujiet attiecībā pret nogāzi tieši uz augšu vai leju.

Jo īpaši uzmanieties, mainot uz nogāzes pļaušanas virzienu.

Nepļaujiet pārlieku stāvas nogāzes.

Rīkojieties sevišķi piesardzīgi, kad zāliena pļāvēju apgriežat vai velkat virzienā uz sevi.

Apturiet griezējnazi(-žus), ja zāliena pļāvēju nepieciešams sasvērt, lai pārvietotu pāri vie- tām, kur nav zāles, kā arī tad, ja zāliena pļā- vējs jāpārvieto uz vai no vietas, kur pļausiet.

Nekādā gadījumā nelietojiet ierīci ar bojātām drošības ierīcēm vai aizsargpārsegiem vai, ja šāds aizsargaprīkojums nav uzstādīts, piem., novirzītājplāksne un/vai zāles uztveršanas ie- rīces. Nomainiet bojātas drošības ierīces un pārsegumus, uzstādiet neuzstādītus drošības ierīces un pārsegumus pareizi.

Iedarbiniet motoru piesardzīgi un ievērojiet ražotāja sniegtās instrukcijas. Pārliecinieties, lai būtu nodrošināts pietiekams attālums no kājām līdz griezējnazim(-žiem).

Iedarbinot motoru, zāliena pļāvēju nedrīkst sagāzt, ja vien tas nav nepieciešams pļauša- nas laikā. Šādā situācijā sagāziet pļāvēju ti- kai tik daudz, cik tas tiešām ir nepieciešams, un paceliet uz augšu to pusi, kas atrodas tā- lāk no jums.

Nedarbiniet motoru tad, ja atrodaties pretim izmetēja kanālam.

Nekādā gadījumā nelieciet rokas vai kājas uz rotējošām detaļām vai zem tām. Vienmēr se- kojiet, lai neatrastos pret izsviedēja atveri.

Nekādā gadījumā neceliet vai nepārnēsājiet ierīci ar ieslēgtu motoru.

Izslēdziet motoru un izņemiet drošības atslē- gu. Pārliecinieties, ka visas kustīgās detaļas ir apturētas:

ja dodaties prom no zāliena pļāvēja;

pirms aizsprostojumu tīrīšanas vai izme- tēja kanāla aizsprostojumu tīrīšanas;

pirms zāliena pļāvēja pārbaudes veikša- nas, tīrīšanas, remonta vai apkopes dar- bu veikšanas;

pēc trieciena pret svešķermeni. Pirms ie- darbināt zāliena pļāvēju no jauna, nosa- kiet bojājumus un veiciet vajadzīgos re- montdarbus.

Ja zāliena pļāvējam parādās pārlieku liela vibrācija, pārbaudi jāveic nekavējoties:

veiciet bojāto detaļu remontu;

pārliecinieties, vai ir nostiprināti visi uz- griežņi, tapas un skrūves.

Nestrādājiet ar ierīci sliktos laika apstākļos, jo īpaši, lietus vai negaisa laikā.

4.1.4 Apkope un uzglabāšana

Nodrošiniet, lai visi uzgriežņi, tapas un skrū- ves būtu cieši pievilktas un ierīce būtu drošā darba stāvoklī.

Regulāri pārbaudiet zāles uztveršanas mehā- nismu, lai tas nebūtu nolietojies un būtu dar- ba kārtībā.

Lai garantētu drošību, nomainiet nolietojušās un bojātas detaļas.

Ņemiet vērā, ka ierīcēm ar vairākiem griezēj- nažiem, viena griezējnaža griešana var izrai- sīt pārējo griezējnažu griešanos.

Veicot ierīces regulēšanu, raugieties, lai pirk- sti netiktu ierauti starp griezējnažiem un ne- kustīgajām ierīces daļām.

Pirms novietojiet ierīci glabāties, pagaidiet līdz tā atdziest.

Kad veiciet griezējnažu apkopi, pārliecinie- ties, vai tos var brīvi pagriezt arī tad, kad ir atslēgts spriegums.

Lai garantētu drošību, nomainiet nolietojušās un bojātas detaļas. Vienmēr izmantojiet tikai autentiskas rezerves daļas un piederumus.

4.2 Vibrācijas slodze

Vibrācijas radīts risks Faktiskais vibrāciju emisijas rādītājs ierīces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lietošanas un lieto- šanas laikā ievērojiet turpmāk uzskaitītos ie- tekmējošos faktorus.

Vai ierīce tiek izmantota atbilstoši lietoša- nas nolūkam?

Vai apstrādājamais materiāls tiek no- griezts vai apstrādāts pareizi?

Vai ierīce ir labā darba stāvoklī?

Vai griešanas aprīkojums ir pareizi uzasi- nāts un ir uzstādīts pareizs griešanas darbarīks?

Vai ir uzstādīti rokturi un, ja tas ir nepie- ciešams, ir uzstādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kārtīgi piestiprināti pie ierīces?LV 356 495504_b Montāža

Darbiniet ierīci tikai ar tādu motora ātrumu, kas nepieciešams attiecīgā darba veikšanai. Izvairieties no ierīces darbināšanas ar maksi- mālajiem apgriezieniem, lai samazinātu troksni un vibrāciju.

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šā- dā situācijā nekavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.

Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pie- tiekami ilgus darba pārtraukumus. Šādi rīko- joties, ievērojami samazināsiet vibrācijas slo- dzi kopumā visā darba laikā.

Pārāk ilgi lietojot ierīci, tā izraisīs operatora ķermeņa vibrācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme— „pirksti kļūst balti”). Lai mazinātu šo risku, uzvelciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja konstatējat pazīmi „balti pirksti”, nekavējo- ties konsultējieties pie ārsta. Šī pazīme ie- tver: Jūtīguma samazināšanās, tirpšana, nie- ze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietek- mē pirkstus, rokas vai pulsu. Zemā tempera- tūrā šie riski samazinās.

Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu ķermenis varētu atgūties no trokšņa un vibrācijām. Plānojiet savu darbu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līmenis, darba laiks būtu sa- dalīts uz vairākām dienām.

Ja darba laikā, turot ierīci rokās, sajūtat dis- komfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet darbu. Izmantojiet pietiekami ilgus darba pārtraukumus. Nepār- traucot darbu pietiekami ilgi, var iestāties ro- ku-plaukstu vibrācijas sindroms.

Samaziniet vibrācijas iedarbības risku līdz minimumam. Veiciet ierīces kopšanu atbilsto- ši norādījumiem lietošanas instrukcijā.

Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītāju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).

Izvairieties no strādāšanas ar ierīci tempera- tūrā zem 10°C. Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietekmi.

4.3 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

4.4 Drošības norādījumi akumulatoram un

lādētājam Ievērojiet akumulatora un lādēšanas ierīces dro- šības norādījumus, kas atrodami atsevišķās lieto- šanas instrukcijās. Skatīt:

Lietošanas instrukcija 441633: Lādētājs C130 Li (C05-4230) 5 MONTĀŽA Montāža: skatiet montāžas instrukciju. BRĪDINĀJUMS! Nepilnīga montāža ir bīs- tama! Pilnībā nesamontētas ierīces darbība var izraisīt smagas traumas.

Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!

Neievietojiet ierīcē akumulatorus, kamēr nav pilnībā pabeigta montāža!

NORĀDĪJUMS Lūdzu, skatiet detalizētu in- formāciju par akumulatoru un akumulatora lādē- šanas ierīci atsevišķās lietošanas instrukcijās.

6.2 Akumulatoru ievietošana un izņemšana

(05) Zāliena pļāvēju varat darbināt ar vienu vai diviem akumulatoriem. Izmantojot divus akumulatorus, darba laiks un līdz ar to arī pļaujamā platība ievē- rojami palielinās. Varat izmantot akumulatorus ar dažādiem uzlā- des stāvokļiem. Pilnīgākais no abiem akumulato- riem tiek izlādēts pirmais, līdz tā uzlādes līmenis ir vienāds ar otrā akumulatora uzlādes līmeni. Pēc tam abi akumulatori tiek izlādēti vienādi.LV 495504_b 357 Lietošana UZMANĪBU! Akumulatoru izraisītu bojājumu risks. Ja akumulatori pēc lietošanas paliek ierīcē, tie var tikt bojāti.

Uzreiz pēc lietošanas izņemiet akumulatorus no ierīces un glabājiet no aukstuma aizsargā- tā vietā.

Ievietojiet akumulatorus ierīcē uzreiz pirms darba sākšanas. Akumulatora ievietošana

1. Atveriet (05/a) akumulatora nodalījuma vāks

ra nodalījumā (05/2) tā, lai tas nofiksējas sa- vā vietā.

3. Aizveriet akumulatora nodalījuma vāku.

Akumulatora izņemšana

ieslēgšana un izslēgšana(06) Izmantojiet atslēgas slēdzi, lai ieslēgtu un izslēg- tu pļaušanas mehānisma motora strāvas padevi. Atslēgas slēdzi ieslēdz ar drošības atslēgu. BRĪDINĀJUMS! Ievainojumu risks! Nejau- šas ieslēgšanas gadījumā var gūt smagas trau- mas.

Vienmēr pirms darba pārtraukumiem un ap- kopes darbiem: lai izslēgtu strāvas padevi, pagrieziet drošības atslēgu izslēgtā stāvoklī un pēc tam to izņemiet. Strāvas padeves ieslēgšana

1. Atveriet akumulatora nodalījuma vāku.

2. Ievietojiet (06/a) drošības atslēgu (06/1) dro-

3. Pagrieziet drošības atslēgu ieslēgtā stāvoklī

(poz.I) (06/b). Šādi pļaušanas mehānisma motoram tiek nodrošināta strāvas padeve, ta- ču tas vēl nedarbosies.

4. Aizveriet akumulatora nodalījuma vāku.

5. Pļaušanas mehānisma ieslēgšana: skatīt No-

daļa 7.6 "Pļaušanas mehānisma ieslēgšana un apturēšana(14)", lappuse359. Strāvas padeves atslēgšana

1. Pagrieziet (06/c) drošības atslēgu izslēgtā

stāvoklī (poz.0) un izņemiet (06/d).

2. Uzreiz pēc lietošanas izņemiet akumulatorus

no ierīces, uzlādējiet un glabājiet no aukstu- ma aizsargātā vietā. Nākamajā lietošanas reizē neuzstādiet akumulatorus ierīcē uzreiz pirms lietošanas.

6.4 Vadības paneļa ieslēgšana un

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Priekšnosacījums: ir ievietots vismaz 1 akumu- lators. NORĀDĪJUMS Drošības atslēga nav jāpa- griež pozīcijā On (poz. I), lai nodrošinātu strāvas padevi vadības panelim un riteņu piedziņai. Lai ieslēgtu vadības paneli, jums ir šādas iespē- jas:

Nedaudz nospiediet vadības paneļa ieslēgša- nas/izslēgšanas taustiņu (04/1).

Vadības panelis ieslēdzas automātiski, iedar- binot pļaušanas mehānisma motoru (skatīt Nodaļa 7.6 "Pļaušanas mehānisma ieslēgša- na un apturēšana(14)", lappuse359). 7 LIETOŠANA BRĪDINĀJUMS! Ievainojumu risks! Bojā- tas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

Pirms ierīces ieslēgšanas pārbaudiet, vai vi- sas drošības ierīces un aizsargmehānismi ir uzstādīti un darbojas!

7.1 Pļaušanas augstuma iestatīšana (07)

ESIET PIESARDZĪGI! Sagriešanās risks. Sniedzoties ieslēgtā pļaušanas mehānismā, pa- stāv sagriešanās risks.

Mainiet augstumu tikai ar izslēgtu motoru un apturētu pļaušanas mehānismu.

Īsākai zālei pārvietojiet sviru priekšējā ri- teņa virzienā (07/b).

Garākai zālei pārvietojiet sviru aizmugu- rējā riteņa virzienā (07/b).

2. Atlaidiet sviru, līdz tā nofiksējas vēlamajā po-

7.2 Pļaušana ar zāles uztveršanas kasti

(08,09) Ierīci var darbināt gan ar zāles uztveršanas kasti, gan bez tā.LV 358 495504_b Lietošana Zāles uztveršanas kastes pievienošana

1. Pārliecinieties, ka ierīce ir izslēgta un pļauša-

nas mehānisms nekustas.

2. Paceliet (08/a) novirzītājvāku (08/1).

3. Ievietojiet (08/b) zāles uztveršanas kasti

4. Atlaidiet novirzītājvāku.

Uzpildes līmeņa pārbaude Uzpildes līmeņa rādījums (09/1) ar gaisa plūsmu pļaušanas laikā tiek spiests uz augšu (09/a). Ja zāles uztveršanas kaste (09/2) ir pilna, ieslēdzas kastes uzpildes līmeņa rādījums (09/b). Zāles uz- tveršanas kasti nepieciešams iztukšot. Zāles uztveršanas kastes noņemšana un izbēršana ESIET PIESARDZĪGI! Sagriešanās risks. Sniedzoties ieslēgtā pļaušanas mehānismā, pa- stāv sagriešanās risks.

Noņemiet zāles uztveršanas kasti tikai tad, kad negriežas pļaušanas mehānisms.

1. Pārliecinieties, ka ierīce ir izslēgta un pļauša-

nas mehānisms nekustas.

2. Paceliet novirzītājvāku (08/1).

3. Noceliet zāles uztveršanas kasti (08/2) no tu-

rētāja un izņemiet virzienā uz aizmuguri.

4. Iztukšojiet zāles uztveršanas kasti.

5. Iztīriet izpūšanas caurumus (08/3) zem uzpil-

des līmeņa rādījuma.

6. Iekariniet zāles uztveršanas kasti (skat. iepr.

7.3 Mulčēšana ar mulčēšanas ķīli (10, 11)*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Mulčēšanas laikā nopļautā zāle netiek savākta, bet gan paliek zālājā. Mulča aizsargā augsni pret izžūšanu un sniedz tai barības vielas. Labākie re- zultāti tiek sasniegti, regulāri nopļaujot apm. 2cm. Tikai jauna zāle ar mīkstu augu šķiedru ātri satrūd.

Zāles garums pirms mulčēšanas: maks. 8cm

Zāles garums pēc mulčēšanas: min. 4cm NORĀDĪJUMS Saskaņojiet iešanas ātrumu ar mulčēšanu - neejiet pārāk ātri. Mulčēšanas ķīļa ievietošana ESIET PIESARDZĪGI! Sagriešanās risks. Sniedzoties ieslēgtā pļaušanas mehānismā, pa- stāv sagriešanās risks.

Pirms mulčēšanas ķīļa ievietošanas vai iz- ņemšanas izslēdziet ierīci un izņemiet drošī- bas ievietojamo atslēgu.

1. Izslēdziet ierīci: Pagrieziet drošības atslēgu

izslēgtā stāvoklī (poz.0) un izņemiet.

2. Noņemiet zāles uztveršanas kasti.

3. Paceliet novirzītājvāku (10/1) un ievietojiet

(10/a) mulčēšanas ķīli (10/2) izlādes kanālā (10/3). Stiprinājumam jānofiksējas. UZMANĪBU! Ierīces bojājumu risks. Ja mul- čēšanas ķīlis nenofiksējas, iespējams sabojāt mulčēšanas ķīli un pļaušanas mehānismu.

Nodrošiniet, lai fiksators nofiksētos. Mulčēšanas ķīļa izņemšana

1. Izslēdziet ierīci: Pagrieziet drošības atslēgu

izslēgtā stāvoklī (poz.0) un izņemiet.

2. Paceliet novirzītājvāku.

3. Atbrīvojiet (11/a) mulčēšanas ķīļa fiksatoru

4. Izņemiet (11/b) mulčēšanas ķīli (11/2).

7.4 Pļaušana ar sānu izsviedēju (12)*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. ESIET PIESARDZĪGI! Sagriešanās risks. Sniedzoties ieslēgtā pļaušanas mehānismā, pa- stāv sagriešanās risks.

Ievietojiet vai izņemiet sānu izsviedēja ieliktni tikai tad, kad motors un pļaušanas mehā- nisms nekustas. Sānu izsviedēja ieliktņa ievietošana

1. Izslēdziet ierīci: Pagrieziet drošības atslēgu

izslēgtā stāvoklī (poz.0) un izņemiet.

2. Noņemiet zāles uztveršanas kasti un ievieto-

jiet mulčēšanas ķīli, skatīt Nodaļa 7.3 "Mulčē- šana ar mulčēšanas ķīli (10, 11)*", lappu- se358.

3. Nospiediet sānu izsviešanas vāka atbloķēša-

4. Atveriet (12/a) sānu izsviešanas vāku (12/2)

5. Iebīdiet (12/b) sānu izsviedēja ieliktni (12/3).LV

495504_b 359 Lietošana

6. Lēni aizveriet sānu izsviešanas vāku (12/2).

Sānu izsviešanas vāks nodrošina, lai sānu iz- sviedēja ieliktnis neizkristu. Sānu izsviedēja ieliktņa noņemšana

1. Izslēdziet ierīci: Pagrieziet drošības atslēgu

izslēgtā stāvoklī (poz.0) un izņemiet.

2. Atveriet sānu izsviešanas vāku un turiet to.

3. Izņemiet sānu izsviedēja ieliktni un aizveriet

sānu izsviešanas vāku.

4. Noņemiet mulčēšanas ķīli un ievietojiet zāles

7.5 Vadības roktura noregulēšana atbilstoši

• atkarībā no modeļa, skatiet montāžas instrukci- ju.

1. Novietojiet (13/a) ātrās savienošanas spailes

(13/1) uz šarnīrveida savienojumiem (13/2).

2. Grieziet (13/b) šarnīrveida savienojumus, līdz

vadības rokturis (13/3) sasniedz vēlamo aug- stumu.

3. Aizveriet ātrās savienošanas spailes.

7.6 Pļaušanas mehānisma ieslēgšana un

apturēšana(14) Ieslēdziet pļaušanas mehānismu tikai uz līdzenas virsmas, nedariet to garā zālē. Uz zemes nedrīkst atrasties svešķermeņi, piem., akmeņi. Iedarbinot ierīci, to neceliet uz augšu un nesagāziet. Pļaušanas mehānisma ieslēgšana

1. Ja tas nav noticis: Ieslēdziet strāvas padevi

(skatīt Nodaļa 6.3 "Pļaušanas mehānisma strāvas padeves ieslēgšana un izslēgša- na(06)", lappuse357).

2. Nospiediet drošības slēdzi (14/1) un turiet to

4. Turpinot turēt drošības sviru, atlaidiet drošī-

bas slēdzi. NORĀDĪJUMS Drošības svira netiek fiksēta. Darba laikā turiet to visu laiku piespiestu pie vadī- bas roktura. Pļaušanas mehānisma apturēšana

1. Atlaidiet drošības sviru. Tā automātiski pār-

vietojas sākuma stāvoklī.

2. Pagaidiet līdz apstājas pļaušanas mehā-

3. Izslēdziet strāvas padevi (skatīt Nodaļa 6.3

"Pļaušanas mehānisma strāvas padeves ie- slēgšana un izslēgšana(06)", lappuse357). ESIET PIESARDZĪGI! Sagriešanās risks. Sniedzoties ieslēgtā pļaušanas mehānismā, pa- stāv sagriešanās risks.

Pagaidiet līdz pļaušanas mehānisms apstā- jas.

Pirms visiem apkopes un kopšanas darbiem: Izslēdziet ierīci un pagaidiet, līdz apstājas pļaušanas mehānisms. Izņemiet drošības at- slēgu un izņemiet akumulatorus.

7.7 Riteņu piedziņas ieslēgšana un

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Jūs varat ieslēgt riteņu piedziņu, lai pārvietotu zā- liena pļāvēju starp divām darba zonām vai uz gla- bāšanas vietu. Pļaušanas mehānisma ieslēgšana tam nav nepieciešama. NORĀDĪJUMS Drošības atslēga nav jāpa- griež pozīcijā On (poz. I), lai nodrošinātu strāvas padevi vadības panelim un riteņu piedziņai. Riteņu piedziņas ieslēgšana

1. Ievietojiet akumulatoru.

2. Spiediet (15/a) un turiet pārvada drošības

sviru (15/1) pret vadības rokturi (15/2). Pār- vada drošības svira netiek fiksēta. Riteņu piedziņas izslēgšana

1. Atlaidiet pārvada drošības sviru. Tā automā-

tiski pārvietojas sākuma stāvoklī.

7.8 Riteņu piedziņa – ātruma maiņa (16)*

• atkarībā no modeļa, skatiet montāžas instrukci- ju. Zāliena pļāvēja braukšanas ātrumu varat regulēt 7 pakāpēs, izmantojot vadības paneli. Riteņu pie- dziņai jābūt iepriekš ieslēgtai, skatīt Nodaļa 7.7 "Riteņu piedziņas ieslēgšana un izslēgšana (15)*", lappuse359.

1. Ieslēdziet vadības paneli (skatīt Nodaļa 6.4

"Vadības paneļa ieslēgšana un izslēgšana*", lappuse357).

2. Ātruma samazināšana: nospiediet mīnus

taustiņu (16/1). Vai:

3. Ātruma palielināšana: Nospiediet plus tausti-

ņu (16/2).LV 360 495504_b Darba norādījumi

7.9 "Eco-Mode" ieslēgšana un izslēgšana

• atkarībā no modeļa, skatiet montāžas instrukci- ju. "Eco-Mode" tiek samazināts motora apgriezienu skaits. Tas pagarina akumulatoru darbības laiku.

1. Ieslēdziet vadības paneli (skatīt Nodaļa 6.4

"Vadības paneļa ieslēgšana un izslēgšana*", lappuse357).

2. "Eco-Mode" ieslēgšana: nospiediet taustiņu

"Eco-Mode" (16/3). Taustiņš spīd.

3. "Eco-Mode" izslēgšana: atkārtoti nospiediet

taustiņu "Eco-Mode". Taustiņš izslēdzas.

Ievērojiet drošības norādījumus! NORĀDĪJUMS Ievērojiet vietējos noteiku- mus, kad atļauts lietot zāliena pļāvēju.

Sekojiet, lai zālē neatrastos svešķermeņi un novāciet tos no darba zonas.

Pļaujiet tikai pietiekamā apgaismojumā.

Pļaujiet tikai ar asu griezējnazi.

Vadiet ierīci tikai ar vadības rokturi.

Ierīci pārvietojiet tikai iešanas ātrumā.

Pa nogāzi ierīci vienmēr pārvietojiet šķērsām. Nepļaujiet pa stāviem kāpumiem vai nogā- zēm, nepļaujiet, ja slīpums pārsniedz 10°. Rī- kojieties uzmanīgāk, mainot darba virzienu. Griešanas jauda vai akumulatoru darbības laiks

Griešanas jauda vai apstrādājamā platība ir atkarīga no zāles īpašībām. Tādi faktori, kā zāles garums, zāles blīvums, izvēlētais pļau- šanas augstums un zāles mitrums ietekmē pļaušanas jaudu.

Vislabākais darbības laiks tiek panākts bieži pļaujot un saglabājot mazu zāles garumu.

Bieža zāliena pļāvēja ieslēgšanas un izslēgša- nas pļaušanas laikā samazina pļaušanas jau- du tā pat kā pilnībā neuzlādēts akumulators.

Ieslēdzot riteņu piedziņu, samazinās pļauša- nas jauda, kā arī akumulatora ekspluatācijas ilgums.

Lai uzlabotu pļaušanas jaudu, mēs iesakām pļaut bieži, iestatīt augstāku pļaušanas aug- stumu un pārvietot ierīci iešanas ātrumā. NORĀDĪJUMS Lai palielinātu akumulatora ekspluatācijas ilgumu, var iegādāties papildu akumulatoru. Padomi par pļaušanu

Pļaušanas augstumu iestatiet nemainīgu 3-5 cm, nenopļaujiet vairāk kā pusi no zāles aug- stuma.

Nepārslogojiet zāliena pļāvēju! Ja garā, biezā zālē ievērojami samazinās motora apgriezie- nu skaits, palieliniet pļaušanas augstumu un pļaujiet vairākas reizes.

Vējš un saule zālāju pēc pļaušanas var izžā- vēt - tādēļ pļaujiet vēlā pēcpusdienā.

9 TEHNISKĀ APKOPE UN TĪRĪŠANA

BRĪDINĀJUMS! Sagriešanās risks. Sa- griešanās risks satverot asas un rotējošas ierīces daļas, kā arī griezējinstrumentus.

Pirms apkopes, kopšanas un tīrīšanas dar- biem vienmēr izslēdziet ierīci. Izņemiet aku- mulatorus.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus.

Nodrošiniet, lai visi uzgriežņi, tapas un skrū- ves būtu cieši pievilktas un ierīce būtu drošā darba stāvoklī.

Regulāri pārbaudiet zāles uztveršanas groza darba stāvokli, kā arī tā nodilumu.

9.2 Ierīces un pļaušanas mehānisma

tīrīšana UZMANĪBU! Ūdens iekļūšanas risks. Iekļūs- tot ierīcē ūdenim, tas izraisīs īssavienojumu un elektrisko detaļu sabojāšanos.

Nemazgājiet ierīci ar ūdeni.

Tīrīšanai izmantojiet tikai rokas birsti vai suku.

3. Noņemiet zāles uztveršanas kasti.

Sagāziet ierīci un iztīriet pļaušanas mehānismu.LV 495504_b 361 Palīdzība traucējumu gadījumā

9.3 Griezējnažu pārbaude un nomaiņa

BRĪDINĀJUMS! Smagas traumas, ko rada aizmestas nažu daļiņas. Lietots, saplaisājis vai bojāts griezējnazis var pārlūzt un tā daļas var kļūt par bīstamiem šāviņiem.

Regulāri veiciet griezējnaža pārbaudi, vai tas nav bojāts.

Nelietojiet zāliena pļāvēju, ja griezējnazis ir nolietots vai bojāts.

Trulu vai bojātu griezējnazi lūdziet uzasināt vai nomainīt AL-KO servisa centrā vai pie pilnvarota speciālista.

Lai izvairītos no vibrācijām, vienmēr nomai- niet griezējnazi un naža skrūvi vienlaikus.

Pēc uzasināšanas griezējnazi nepieciešams balansēt. Nebalansēts griezējnazis izraisa stipru vibrāciju un ierīces bojājumus.

9.4 Riteņu piedziņas Boudena troses

iestatīšana (17) Laika gaitā riteņu piedziņas Boudena trose paga- rinās. Ja ar ieslēgtu motoru riteņu piedziņu nav vairs iespējams ieslēgt, Boudena trose ir kļuvusi pārāk gara un to nepieciešams nospriegot. ESIET PIESARDZĪGI! Traumu risks. Asas un kustīgas ierīces detaļas (piem., griezējnaži), kā arī pēkšņi kustību uzsākošs zāliena pļāvējs var radīt traumas.

Boudena trosi iestatiet tikai tad, kad ir izslēgts motors un apturēts pļaušanas mehānisms.

1. Izslēdziet strāvas padevi un izņemiet akumu-

latorus (skatīt Nodaļa 6.3 "Pļaušanas mehā- nisma strāvas padeves ieslēgšana un izslēg- šana(06)", lappuse357).

2. Pagrieziet Boudena troses (17/2) regulēša-

nas daļu (17/1) bultiņas virzienā, t. i., pretēji pulksteņa rādītāju virzienam, līdz Boudena trose ir pievilkta starp pārvada drošības sviru (17/3) un stiprinājuma punktu (17/4).

3. Lai pārbaudītu Boudena troses iestatījumu:

ieslēdziet ierīci, iedarbiniet motoru un mēģi- niet ieslēgt riteņu piedziņu.

4. Ja riteņu piedziņa netiek ieslēgta: atkārtojiet

iepriekšminētās darbības. Ja Boudena troses iestatīšana nav veiksmīga: sazinieties ar ražotāja servisa centru.

BRĪDINĀJUMS! Traumu gūšanas risks remonta darbu laikā. Neatbilstoši remonti var radīt smagas traumas un ierīces bojājumus.

Lūdziet remontdarbus veikt tikai ražotāja ser- visā vai arī pilnvarotās specializētajās darbnī- cās! Šādos gadījumos sazinieties ar ražotāja servisa centru:

Motoru vairs nevar iedarbināt.

Ierīce ir saskārusies ar šķērsli.

Griezējnazis un/vai motora vārpsta ir saliekti.

Akumulatori ir iztecējuši vai bojāti.

9.6 USB saskarne (18)

USB saskarne (18/1) ir pieejama visos šajā lieto- šanas instrukcijā aprakstītajās zāliena pļāvējos, taču to var izmantot tikai viedo zāliena pļāvēju programmatūras atjaunināšanai. Tā nav piemēro- ta akumulatoru uzlādei. UZMANĪBU! Aprīkojuma bojājumu risks. Mo- bilo ierīču (piemēram, viedtālruņu) baterijas tiek iznīcinātas, kad tās tiek pievienotas USB saskar- nei.

Nepieslēdziet šai saskarnei mobilās ierīces ar akumulatoru.

10 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Traumu risks. Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus! NORĀDĪJUMS Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Dzinējs nesāk dar- boties. Ir izslēgta strāvas padeve ar atslēgas slēdzi. Ieslēdziet strāvas padevi ar atslēgas slēdzi. Nav akumulatora vai tas uzstā- dīts nepareizi. Uzstādiet pareizi akumulatoru.LV 362 495504_b Palīdzība traucējumu gadījumā Problēma Iemesls Novēršana Akumulators ir izlādējies. Uzlādējiet akumulatoru. Bloķēts griezējnazis.

Atbrīvojiet nazi no sastrēguma.

Sāciet zāliena pļāvēju lietot uz zemākas zāles. Bojāts kabelis vai slēdzis. Nelietojiet ierīci! Sazinieties ar ražotāja ser- visa centru. Samazināta motora jauda. Akumulators ir izlādējies. Uzlādējiet akumulatoru. Griezējnazis ir truls. Lūdziet griezējnazi uzasināt ražotāja servisa centrā. Izsviedējā pārāk daudz zāles.

Iztīriet novirzītājvāku. Motors pļaušanas laikā pārstāj darbo- ties. Griezējnazis ir truls. Lūdziet griezējnazi uzasināt ražotāja servisa centrā. Motors ir pārslogots. Izslēdziet akumulatora zāliena pļāvēju, no- vietojiet uz līdzenas virsmas vai zemas zā- les un ieslēdziet atkārtoti. Zāles uztveršanas kaste nepietiekoši pildās. Zāle ir mitra. Ļaujiet zālei nožūt. Zāles uztveršanas kaste ir no- sprūdusi. Notīriet zāles uztveršanas kastes režģi. Pārāk daudz zāles izmetēja kanālā vai korpusā.

Iztīriet izmetēja kanālu/korpusu.

Pielāgot pļaušanas augstumu. Griezējnazis ir truls. Lūdziet griezējnazi uzasināt ražotāja servisa centrā. Ievērojami samazi- nās akumulatora ekspluatācijas il- gums. Pārāk zems pļaušanas augstums. Uzstādiet augstāku pļaušanas augstumu Zāle ir pārāk gara vai pārāk mitra. Stāvokļa uzlabošana: ļaujiet zālei izžūt, uz- stādiet lielāku pļaušanas augstumu. Pļaušanas ātrums ir pārāk liels.

Samaziniet pļaušanas ātrumu.

Iztīriet izmetēja kanālu/korpusu — griezējnazim ir jāgriežas brīvi. Pļaušana ar pilnu zāles uztver- šanas kasti Iztukšojiet zāles uztveršanas kasti un iztīriet izmetēja kanālu. Akumulatora darbmūžs ir bei- dzies. Nomainiet akumulatoru. Lietojiet tikai oriģi- nālās ražotāja daļas.LV 495504_b 363 Transportēšana Problēma Iemesls Novēršana Akumulatora neuz- lādējas. Akumulatora kontakti ir kļuvuši netīri. Notīriet akumulatora kontaktus ar nemetā- lisku materiālu un uzsmidziniet uz tiem kon- taktiem paredzētu eļļošanas aerosolu. Uzmanību: Neizraisiet īssavienojumu, sa- vienojot akumulatora kontaktus ar metāla priekšmetiem! Akumulatoram vai lādētājam ir bojājums. Pasūtiet rezerves daļas no ražotāja. Akumulators ir pārāk karsts. Ļaujiet akumulatoram atdzist. Vadības panelis ir ieslēgts, bet motors nedarbojas. Ir izslēgta strāvas padeve ar atslēgas slēdzi. Ieslēdziet strāvas padevi ar atslēgas slēdzi. Spīd vadības paneļa kļūdas indikācija. Akumulators nav ievietots pa- reizi. Uzstādiet pareizi akumulatoru. Smart Button kļū- das ziņojumi Cēloņi un novēršana: skatīt Nodaļa 3.9 "Smart Button (03)*", lappuse352. 11 TRANSPORTĒŠANA

11.1 Ierīces transportēšana

UZMANĪBU! Pļaušanas mehānisma bojāju- mu risks. Ar zemāko pļaušanas augstumu pļau- šanas mehānisms var tikt bojāts, braucot pāri pa- kāpieniem, apmalēm vai apmalēm.

Lai veiktu transportēšanu, pļaušanas augstu- mu iestatiet visaugstākajā pakāpē.

2. Iestatiet augstāko pļaušanas augstumu.

3. Atslēgas slēdzi pagrieziet izslēgtā stāvoklī

(poz.0). Ierīces transportēšana starp divām darba vietām

Stumiet ierīci uz darba zonu ar augstāko pļaušanas augstumu.

Ieslēdziet riteņu piedziņu*, lai atvieglotu braukšanu.

Ierīces pārnēsāšanai izmantojiet vadības rok- turi un priekšējo nešanas rokturi*.

• atkarībā no modeļa, skatiet tehniskos datus. Ierīces vešana transportlīdzeklī

Nolokiet vadības rokturi.

Ierīci transportlīdzeklī nostipriniet, lai tā neva- rētu apgāzties un slīdēt.

Nodrošiniet, lai ierīcei neuztriektos apkārt blakus esoši priekšmeti.

Nenovietojiet uz ierīces nekādus priekšme- tus.

11.2 Akumulatoru transportēšana

Pirms transportēšanas veiciet turpmāk uzskaitī- tās darbības:

1. Izslēdziet ierīci.

2. Izņemiet akumulatorus no ierīces.

3. Ievietojiet, ievērojot instrukcijas, akumulato-

rus iepakojumā (skat. turpmāk tekstā). NORĀDĪJUMS Akumulatora nominālā ener- ģija ir lielāka par 100Wh! Tāpēc ievērojiet turp- māk uzskaitītos drošības norādījumus! Uz komplektā iekļauto litija-jonu akumulatoru at- tiecas bīstamo ierīču tiesību akti, bet to atļauts transportēt, ievērojot atvieglotus noteikumus:

Privātais lietotājs drīkst akumulatoru pārvadāt pa koplietošanas ceļiem bez papildus ierobe- žojumiem, ja tas ir iepakots atbilstoši mazum- tirdzniecības noteikumiem un transportēšana tiek veikta ar privātu transportlīdzekli.

Profesionāli lietotāji, kuri transportēšanu veic kopā ar savu galveno nodarbošanos (piem., piegādājot uz un no celtniecības objektiem vai demonstrācijām), arī var ievērot šos at- vieglojumus. Abos iepriekš minētajos gadījumos obligāti jāveic darbības, lai novērstu satura izplūšanu. Citos ga- dījumos obligāti ievērojiet bīstamo ierīču tiesībuLV 364 495504_b Glabāšana aktu noteikumus! Neievērošanas gadījumā nosū- tītājam un, iespējams, arī pārvadātājam draud būtiski sodi. Papildu norādījumi par pārvadāšanu un nosūtīšanu

Litija jonu akumulatorus drīkst transportēt vai nosūtīt tikai tad, ja tiem nav bojājumu!

Akumulatoru transportēšanai izmantojiet tikai oriģinālo kartona vai bīstamo preču transpor- tēšanai piemērotu kasti (nav nepieciešama akumulatoriem, kuriem nominālā jauda ne- pārsniedz 100Wh).

Uzstādiet akumulatora kontaktiem izolāciju, lai nepieļautu to īsslēgumu.

Nodrošiniet, lai akumulators iepakojumā ne- varētu brīvi pārvietoties un tam nerastos bo- jājumi.

Pārliecinieties, vai transportēšanas vai nosū- tīšanas laikā (piem., ar kurjeru vai transportē- šanas uzņēmumu) ir pareizs sūtījuma marķē- jums un dokumentācija.

Iepriekš pajautājiet, vai transportēšana ar iz- vēlēto pakalpojumu sniedzēju ir iespējama un parādiet viņam savu sūtījumu. Lai sagatavotu sūtījumu, mēs iesakām piesaistīt bīstamo preču speciālistu. Ievērojiet arī iespēja- mos papildus valsts normatīvos aktus. 12 GLABĀŠANA Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval- kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.

12.1 Akumulatora zāliena pļāvēja glabāšana

ESIET PIESARDZĪGI! Ievainojumu risks! Ja ierīce glabāšanas laikā ir pieejama bērniem un nepiederošām personām, iespējama traumu gū- šana.

Glabājiet ierīci vietā, kas nav pieejama bēr- niem un nepiederošām personām.

Glabājiet ierīci tikai tad, ja ir izņemti akumula- tori. UZMANĪBU! Ielaušanās risks un personīgo datu zaudēšana. Zāliena pļāvējs piekļūst inter- netam un var kontrolēt "Smart Home" un "Smart Garden" ierīces.

Ierīci uzglabājiet tikai bez akumulatoriem un labi nodrošinātu pret nepiederošu personu piekļuvi.

1. Izslēdziet ierīci: Izņemiet drošības ievietoja-

2. Iestatiet augstāko pļaušanas augstuma pakā-

5. Ierīci rūpīgi notīriet.

6. Visas metāla detaļas ir jāapstrādā ar plānu

eļļas vai silikona kārtiņu, lai aizsargātu tās no korozijas.

7. Nolokiet vadības rokturi.

8. Ierīci glabājiet sausā, tīrā un no aukstuma

aizsargātā vietā. Lai aizsargātu ierīci no pu- tekļiem, apklājiet to ar gaisu caurlaidīgu bre- zentu. Lai nepieļautu mitruma uzkrāšanos, neizmantojiet polietilēna plēvi.

12.2 Akumulatora un lādēšanas ierīces

glabāšana NORĀDĪJUMS Lūdzu, skatiet detalizētu in- formāciju par akumulatoru un akumulatora lādē- šanas ierīci atsevišķās lietošanas instrukcijās. 13 UTILIZĀCIJA Norādes par Vācijas elektrisko un elektronisko ierīču likumu (ElektroG)

Nolietotas elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkri- tumos, tās ir jānodod atsevišķā atkritu- mu savākšanas vai likvidēšanas vietā!

Lietotās baterijas un akumulatori, kas nav uz- stādīti ierīcē, pirms nodošanas jāizņem! To utilizāciju regulē Likums “Par baterijām”.

Elektrisko un elektronisko ierīču īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt.

Gala lietotājs atbild par savu personīgo datu izdzēšanas no utilizējamās nolietotās ierīces! Pārsvītrotā konteinera simbols nozīmē, ka elek- triskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos. Elektriskās un elektroniskās ierīces šādās vietās iespējams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

Elektrisko ierīču pārdošanas vietās (fiziskās vai tiešsaistes), ja tirgotāja pienākums ir pie- ņemt šīs preces vai arī viņš to piedāvā brīv- prātīgi.LV 495504_b 365 Klientu apkalpošanas dienests/serviss Šie izteikumi attiecas tikai uz tām ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Di- rektīvas 2012/19/ES prasības. Valstīs, kas nav Eiropas Savienības sastāvā, var būt atšķirīgi no- teikumi attiecībā uz nolietoto elektrisko un elek- tronisko ierīču utilizāciju. Norādījumi par likumu „Par baterijām” (BattG)

Nolietotās baterijas un akumulatorus aizliegts izmest sadzīves atkritumos, tos ir jānodod atsevišķā atkritumu sa- vākšanas vai likvidēšanas vietā!

Lai droši izņemtu baterijas vai akumulatorus no elektriskās ierīces un noskaidrotu informā- ciju par to tipu vai ķīmisko sistēmu, lūdzam ievērot turpmāk sniegtos datus lietošanas vai montāžas instrukcijā.

Bateriju un akumulatoru īpašnieku vai lietotā- ju pienākums ir pēc to nolietošanas šīs ierī- ces atgriezt. Atgriešana ir ierobežota līdz mājsaimniecībai atbilstošam daudzumam. Lietotās baterijās var būt kaitīgas vielas vai sma- gie metāli, kas var radīt kaitējumu videi un veselī- bas problēmas. Lietoto bateriju pārstrāde un tajās esošo resursu izmantošana sniedz būtisku lomu abos iepriekš minētajos gadījumos. Pārsvītrotā konteinera simbols nozīmē, ka bateri- jas un akumulatorus aizliegts izmest sadzīves at- kritumos. Ja zem konteinera papildus ir doti simboli Hg, Cd vai Pb, tas nozīmē, ka:

Hg: baterijā ir vairāk nekā 0,0005% dzīvsud- raba

Cd: baterijā ir vairāk nekā 0,002% kadmija

Pb: baterijā ir vairāk nekā 0,004% svina Baterijas un akumulatorus šādās vietās iespē- jams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

bateriju un akumulatoru pārdošanas vietās;

ierīču nolietoto bateriju vienotās sistēmas at- pakaļpieņemšanas vietās;

ražotāja atpakaļpieņemšanas vietās (ja tas nav vienotās atpakaļpieņemšanas sistēmas dalībnieks). Šie izteikumi attiecas tikai uz tiem akumulatoriem un baterijām, kas tiek uzstādītas un pārdotas Ei- ropas Savienības dalībvalstīs un uz kurām attie- cināmas Eiropas Direktīvas 2006/66/EK prasī- bas. Valstīs, kas atrodas ārpus Eiropas Savienī- bas, var būt atšķirīgi noteikumi attiecībā uz nolie- toto akumulatoru un bateriju utilizāciju.

14 KLIENTU APKALPOŠANAS

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KOser- visa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contacts 15 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģinājumi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju.RO 366 495504_b Traducerea manualului de utilizare original
