ПОСІБНИК КОРИСТУВАЧА Solo Energy Flex 4232 Li SP AL-KO

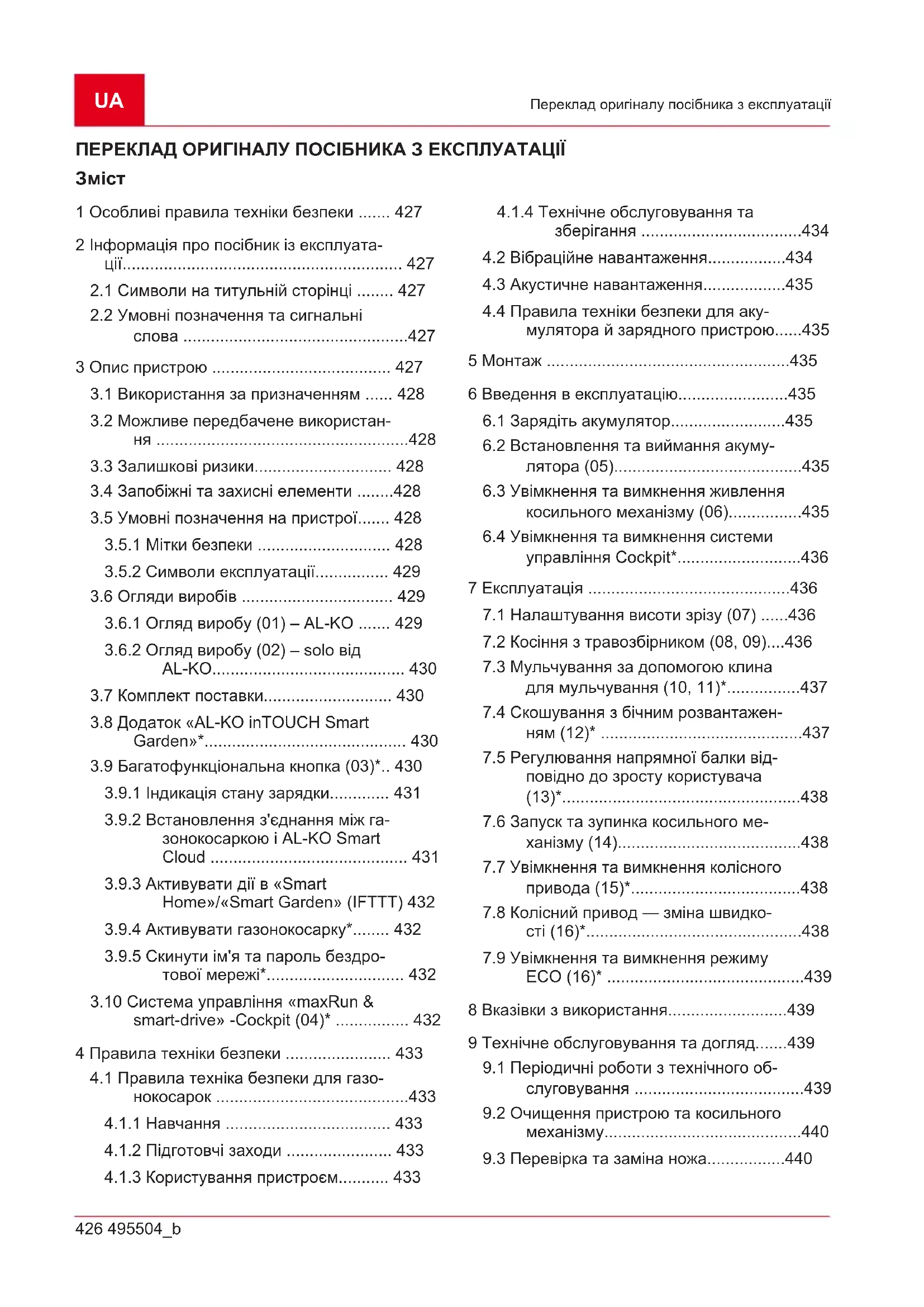

1 Особливі правила техніки безпеки ....... 427 2 Інформація про посібник із експлуата- ції............................................................. 427

2.1 Символи на титульній сторінці ........ 427

2.2 Умовні позначення та сигнальні

слова .................................................427 3 Опис пристрою ....................................... 427

3.1 Використання за призначенням ...... 428

3.2 Можливе передбачене використан-

ня .......................................................428

3.3 Залишкові ризики.............................. 428

3.4 Запобіжні та захисні елементи ........428

3.5 Умовні позначення на пристрої....... 428

3.5.1 Мітки безпеки ............................. 428

3.5.2 Символи експлуатації................ 429

3.6 Огляди виробів ................................. 429

3.6.1 Огляд виробу (01) – AL‑KO ....... 429

3.6.2 Огляд виробу (02) – solo від

3.9 Багатофункціональна кнопка (03)*.. 430

3.9.1 Індикація стану зарядки............. 431

3.9.2 Встановлення з'єднання між га-

зонокосаркою і AL-KO Smart Cloud ........................................... 431

3.9.3 Активувати дії в «Smart

3.9.5 Скинути ім'я та пароль бездро-

тової мережі*.............................. 432

3.10 Система управління «maxRun &

smart-drive» -Cockpit (04)* ................ 432 4 Правила техніки безпеки ....................... 433

4.1 Правила техніка безпеки для газо-

нокосарок ..........................................433

4.1.1 Навчання .................................... 433

4.1.2 Підготовчі заходи ....................... 433

4.1.3 Користування пристроєм........... 433

4.1.4 Технічне обслуговування та

зберігання ...................................434

4.2 Вібраційне навантаження.................434

4.3 Акустичне навантаження..................435

4.4 Правила техніки безпеки для аку-

мулятора й зарядного пристрою......435 5 Монтаж .....................................................435 6 Введення в експлуатацію........................435

6.1 Зарядіть акумулятор.........................435

6.2 Встановлення та виймання акуму-

лятора (05).........................................435

6.3 Увімкнення та вимкнення живлення

косильного механізму (06)................435

6.4 Увімкнення та вимкнення системи

управління Cockpit*...........................436 7 Експлуатація ............................................436

7.1 Налаштування висоти зрізу (07) ......436

7.2 Косіння з травозбірником (08, 09)....436

7.3 Мульчування за допомогою клина

для мульчування (10,11)*................437

7.4 Скошування з бічним розвантажен-

ням (12)* ............................................437

7.5 Регулювання напрямної балки від-

повідно до зросту користувача (13)*....................................................438

7.6 Запуск та зупинка косильного ме-

ханізму (14)........................................438

7.7 Увімкнення та вимкнення колісного

привода (15)*.....................................438

7.8 Колісний привод — зміна швидко-

сті (16)*...............................................438

7.9 Увімкнення та вимкнення режиму

ECO (16)* ...........................................439 8 Вказівки з використання..........................439 9 Технічне обслуговування та догляд.......439

9.1 Періодичні роботи з технічного об-

слуговування .....................................439

9.2 Очищення пристрою та косильного

механізму...........................................440

9.3 Перевірка та заміна ножа.................440UA

495504_b 427 Особливі правила техніки безпеки

9.4 Налаштування боуденівського тро-

са колісного приводу (17)................. 440

9.5 Ремонтні роботи ............................... 440

9.6 Інтерфейс USB (18) .......................... 440

10 Усунення несправностей....................... 441 11 Транспортування.................................... 442

11.1 Транспортування пристрою............. 442

11.2 Транспортування акумулятора........443

12 Зберігання............................................... 443

12.1 Зберігання акумуляторної газоно-

косарки .............................................. 443

12.2 Зберігання акумулятора та заряд-

• ного пристрою p. 444
• 13 Утилізація p. 444
• 14 Сервісне обслуговування p. 445
• 15 Гарантія 1 ОСОБЛИВІ ПРАВИЛА ТЕХНІКИ p. 445

Цей пристрій не призначений для використан- ня дітьми у віці до 8 років та особами з обме- женими фізичними відчуттями чи розумовими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж з експлуата- ції пристрою. Дітям заборонено бавитися з пристроєм. Дітям заборонено очищати і вико- нувати обслуговування без нагляду. Особи з дуже сильними і складними обмежен- нями також повинні бути ознайомлені з описа- ними тут інструкціями. 2 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

2.1 Символи на титульній сторінці

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації

Обережно поводьтеся з літій-іон- ними акумуляторами! Зокрема, дотримуйтеся інструкцій з тран- спортування, зберігання та утилі- зації в цьому посібнику з експлуа-

2.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА! Вказує на небезпечну ситу- ацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних трав-

ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості. УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збит-

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи. 3 ОПИС ПРИСТРОЮ Цей посібник з експлуатації містить опис різ- них моделей ручних акумуляторних газоноко- сарок марок AL-KO і solo від AL-KO в різних комплектаціях. Комплектації окремих моделей представлені в технічних характеристиках ке- рівництва зі встановлення.UA 428 495504_b Опис пристрою Пристрій слід використовувати тільки разом з літій-іонними акумуляторами і зарядними при- строями, зазначеними в технічних характе- ристиках. Додаткові відомості про акумулятор і зарядний пристрій див. в окремих інструкціях:

Посібник користувача 441630: Літій-іонний акумулятор B150 Li (B05-3640G), B200 Li (B05-3650G)

Посібник користувача 441633: Зарядний пристрій C130 Li (C05-4230) УВАГА! Небезпека пошкодження пристро- ю та акумулятора. Якщо пристрій працює з неправильними акумуляторами, то це може призвести до пошкодження пристрою та аку-

Пристрій працює тільки з призначеними для цього акумуляторами.

3.1 Використання за призначенням

Цей пристрій призначений для косіння дерно- во-глейових ґрунтів і може використовуватися тільки на висушеному газоні. Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності та відмови від будь- якої відповідальності виробника за шкоду, зав- дану користувачеві або третій стороні.

3.2 Можливе передбачене використання

Пристрій не призначений для комерційного ви- користання в громадських парках, на спортив- них майданчиках, у сільському та лісовому господарствах.

Не використовуйте пристрій під дощем або на мокрому газоні.

Заборонено знімати чи вимикати захисні

3.3 Залишкові ризики

Навіть якщо пристрій використовується належ- ним чином, завжди існує певний залишковий ризик, який не можна виключити. Можливі на- ведені нижче потенційні небезпеки на основі типу та конструкції пристрою залежно від ви- користання:

Відкидання зрізаного матеріалу, землі та дрібних каменів.

Вдихання часток зрізаного матеріалу за відсутності респіратора.

Нанесення порізів у разі контакту з рухо- мими деталями ножа.

3.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запо- біжні та захисні елементи. Запобіжний ключ Для уникнення ненавмисного ввімкнення при- стрій оснащено запобіжним ключем. Перед об- слуговуванням вимикайте пристрій та завжди виймайте запобіжний ключ. Запобіжна ручка/скоба Пристрій оснащено запобіжною ручкою/ско- бою. У момент небезпеки запобіжну ручку/ско- бу слід просто відпустити. Двигун та косиль- ний механізм зупиняться. Кнопка «Пуск» Для запуску двигуна за допомогою запобіжної ручки/скоби спершу слід натиснути кнопку

Відбивний щиток Відбивний щиток забезпечує захист, напри- клад, від часток зрізаного матеріалу та каме- нів, які можуть відкидатися.

3.5 Умовні позначення на пристрої

Символ Значення Будьте особливо обережні під час

Перед введенням в експлуатацію прочитайте посібник з експлуата-

Небезпека травмування! Бережіть руки і ноги від косильного меха- нізму!UA 495504_b 429 Опис пристрою Символ Значення Не застосовується.Використову- ється тільки для бензокосарок. Перед проведенням будь-яких ро- біт, пов’язаних з технічним обслу- говуванням та очищенням, від’єд- нуйте контактний наконечник від свічки запалювання! Небезпека: під час роботи від пристрою можуть відлітати сто- ронні предмети! Виведіть сторонніх осіб із небез- печної зони! Не застосовується.Використову- ється тільки для електрокосарок. Перед виконанням робіт з техніч- ного обслуговування й ремонту відключіть мережевий штекер від мережі живлення! Не застосовується.Використову- ється тільки для електрокосарок. Небезпека ураження електричним струмом у разі пошкодження ме- режевого кабелю! Не застосовується.Використову- ється тільки для електрокосарок. Тримайте мережевий кабель по- далі від ріжучого інструмента та не наїжджайте на нього! Перед виконанням робіт з техніч- ного обслуговування приберіть пристрій для деактивації!

3.5.2 Символи експлуатації

Символ Значення Необхідні дії для пуску двигуна (див. pозділ 7.6 "Запуск та зупин- ка косильного механізму (14)", сторінка438) Символ Значення Якщо обладнання не використо- вується: вийміть запобіжний ключ та зніміть акумулятор з пристрою.

3.6.1 Огляд виробу (01) – AL‑KO

1* Багатофункціональна кнопка* 2 Акумуляторний відсік 3 Замок-вимикач із запобіжним ключем 4 Відсік для акумуляторів 1 і 2 Відкидна напрямна балка, що складається з:

Гайки-баранці (2 од.) 8* Система управління «maxRun & smart-drive» -Cockpit* 9* Рукоятка важеля перемикання пере- дач для колісного привода* 10 Запобіжна скоба 11 Кнопка «Пуск» 12 Індикатор рівня наповнення 13 Травозбірник 14 Ручка-тримач травозбірника 15 Центральне регулювання висоти зрізу 16* Заслінка бічного розвантаження* 17* Передня ручка для перенесення* 18 Акумулятор (1 од. або 2 од.) 19 Зарядний пристрій

• залежно від моделі, див. керівництво зі встановлення.UA 430 495504_b Опис пристрою

3.6.2 Огляд виробу (02) – solo від AL‑KO

1* Багатофункціональна кнопка* 2 Акумуляторний відсік 3 Замок-вимикач із запобіжним ключем 4 Відсік для акумуляторів 1 і 2 Відкидна напрямна балка, що регулюється за висотою, складається з:

Нижній елемент рукоятки**

Шарнірні з'єднання для швидкого налаштування* 8* Система управління «maxRun & smart-drive» -Cockpit* 9* Рукоятка важеля перемикання пере- дач для колісного привода* 10 Запобіжна скоба 11 Кнопка «Пуск» 12 Індикатор рівня наповнення 13 Травозбірник 14 Ручка-тримач травозбірника 15 Центральне регулювання висоти зрізу 16* Заслінка бічного розвантаження* 17* Передня ручка для перенесення*

• залежно від моделі, див. керівництво зі встановлення. ** залежно від моделі конструкція зі сталевої труби або алюмінію.

3.7 Комплект поставки

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій:

4 Вставка для бічного розвантаження* 5 Клин для мульчування* 6 Пакет з болтами 7 Акумулятор* (1 од. або 2 од.)* 8 Зарядний пристрій*

• залежно від моделі, див. керівництво зі встановлення.

• залежно від моделі, див. керівництво зі встановлення. Газонокосарка оснащена бездротовим радіо- модулем. Це дозволяє зручно управляти газо- нокосаркою, виконувати її регулювання і кон- троль за допомогою програми на мобільному пристрої (смартфоні, планшеті). ПРИМІТКА Для використання мобільний пристрій має бути підключений до Інтернету. Додаток «AL-KO inTOUCH Smart Garden» до- ступний для пристроїв на базі Android у схови- щі Google Play Store, а для пристроїв на базі iOS — в Apple App Store: Після встановлення програми необхідно спо- чатку увійти в систему або зареєструватися. Потім дотримуйтесь покрокової інструкції. Додаток пропонує різні функції, наприклад, ре- єстрацію виробу, поради щодо садівництва, довідник рослин або Push-повідомлення в разі

Докладнішу інформацію про програму «AL-KO inTOUCH Smart Garden» можна знайти на сто-

3.9 Багатофункціональна кнопка (03)*

• залежно від моделі, див. керівництво зі встановлення. За допомогою багатофункціональної кнопки можна підключити газонокосарку в AL-KOUA 495504_b 431 Опис пристрою Smart Cloud та різні можливості інтелектуаль- ного садівництва: https: //alko-garden.de/smart-gardening-mit-alko/ ПРИМІТКА Вказівка щодо бездротової

Для використання AL-KO Smart Gardening газонокосарка повинна знаходитися в ме- жах радіусу дії бездротової мережі.

Тримайте напохваті назву і пароль вашої бездротової мережі.

3.9.1 Індикація стану зарядки

Багатофункціональна кнопка сигналізує про стан зарядки акумулятора заздалегідь. Багатофункціо- нальна кнопка

Акумулятори заряджені. Горить червоним

Акумулятори розрядже-

3.9.2 Встановлення з'єднання між

газонокосаркою і AL-KO Smart Cloud ПРИМІТКА Вказівка з безпеки інформа- ційних технологій. Газонокосарка отримує останні оновлення програмного забезпечення з AL-KO Smart Cloud автоматично, щоб уник- нути слабких місць в системі безпеки. Для цього потрібен доступ в Інтернет з використан- ням бездротової мережі.

Підключайте газонокосарку до Інтернету тільки з використанням безпечної бездро- тової мережі.

Встановіть надійний пароль бездротової

1. Підготуйте смартфон:

Додаток «AL-KO inTOUCH Smart Garden» (див. pозділ 3.8 "Додаток «AL-KO inTOUCH Smart Garden»*", сторінка430).

2. Запустіть асистента налаштувань: Натис-

ніть на багатофункціональну кнопку й утримуйте її близько 3 секунд.

3. В асистенті налаштувань:

Підключіть смартфон до бездротової мережі газонокосарки.

Змініть назву газонокосарки (за бажан-

Введіть ім'я та пароль вашої бездрото- вої мережі. Газонокосарка підключа- ється до AL-KO Smart Cloud. Багатофункціональна кнопка під час налаштування

Багатофункці- ональна кноп-

Підключення до додатка: a. Блимає синім

Асистент налашту- вання запущений, очікує підключення. б. Горить постій- но синім кольо-

Асистент налашту- вання підключений до додатка. Підключення до AL-KO Smart Cloud за до- помогою бездротової мережі користува-

обертається за годинниковою

Спроба підключення г. Блимає синім

З'єднання встановле-

д. Перемикання між зеленим і синім кольо-

Підключення до AL- KO Smart Cloud. е. Перемикання між червоним і синім кольо-

З'єднання не вста- новлено. Ім'я та па- роль вашої бездрото- вої мережі введені неправильно. Багатофункціональна кнопка під час експлуатації Багатофункціональ-

Горить синім кольо- ром (тьмяніє). Підключення до AL- KO Smart Cloud. При- йом даних через без- дротову мережу до- статній.UA 432 495504_b Опис пристрою Багатофункціональ-

Горить синім кольо- ром, обертається. З'єднання з AL-KO Smart Cloud перерва- но. Прийом даних че- рез бездротову ме- режу перерваний.

3.9.3 Активувати дії в «Smart

Home»/«Smart Garden» (IFTTT) За допомогою багатофункціональної кнопки можна активувати до 3 дій IFTTT (IFTTT: If This Then That). На сайті https://ifttt.com/ ви повинні заздалегідь визначити ці дії (наприклад, керу- вання пристроями в «Smart Home» або «Smart Garden», увімкнення системи поливу, відкрит- тя воріт гаража). Залежно від моделі підписки провайдера дії IFTTT можуть бути безкоштов- ними або платними. ПРИМІТКА Детальну інформацію про IFTTT можна знайти на: https: //alko-garden.de/ifttt-de/

1. На короткий час послідовно натиснути на

багатофункціональну кнопку 1, 2 або 3 ра- зи, щоб активувати дію IFTTT 1, 2 або 3. Багатофункціо- нальна кнопка

Блимає поперемін- но зеленим і синім

Дія IFTTT активовано. Блимає поперемін- но червоним і синім

Не вдалося активувати дію IFTTT. У зв'язку з доступом до Інтернету та функцій «Smart Home» і «Smart Garden» потрібне на- дійне зберігання пристрою (див. pозділ 12.1 "Зберігання акумуляторної газонокосарки", сторінка443).

3.9.4 Активувати газонокосарку*

• залежно від моделі, див. керівництво зі встановлення. Через 10 хвилин бездіяльності газонокосарка переходить в енергоощадний режим. Система управління Cockpit вимикається. Для активації газонокосарки: див. pозділ 6.4 "Увімкнення та вимкнення системи управлін- ня Cockpit*", сторінка436.

3.9.5 Скинути ім'я та пароль бездротової

• залежно від моделі, див. керівництво зі встановлення.

1. Натисніть на багатофункціональну кнопку

й утримуйте її близько 10 секунд: Багатофункціо- нальна кнопка

Горить синім кольо- ром. Потім тьмяніє та обертається про- ти годинникової

Процес скидання Блимає синім кольо-

3.10 Система управління «maxRun & smart-

drive» -Cockpit (04)*

• залежно від моделі, див. керівництво зі встановлення.

1 Кнопка увімкнення/вимкнення для системи управління Cockpit 2 Кнопка «Eco-Mode» 3 Кнопка «Мінус»: Зменшує швидкість газонокосарки. 4 Кнопка «Плюс»: Збільшує швидкість газонокосарки.

5 Індикація підключення бездротової

6 Індикація рівня заряду акумулятора

7 Індикація рівня заряду акумулятора

8 Індикація несправності 9 Встановлена швидкість колісного привода (7 рівнів)UA 495504_b 433 Правила техніки безпеки 4 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

4.1 Правила техніка безпеки для

Уважно прочитайте посібник з експлуатаці- ї. Ознайомтеся з елементами керування та належною процедурою використання при-

Не дозволяйте дітям або іншим особам, що не ознайомлені з посібником з експлуа- тації, використовувати газонокосарку.

Не дозволяйте дітям бавитися з прила-

Дітям заборонено очищати та викону- вати техобслуговування.

Місцеве законодавство може встанов- лювати мінімальний вік користувача.

Цей пристрій не призначений для викори- стання особами з обмеженими фізичними відчуттями чи розумовими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під наг- лядом особи, відповідальної за їхню без- пеку, або пройшли інструктаж з експлуата- ції пристрою.

У жодному разі не косіть, якщо поблизу знаходяться люди (особливо, якщо це ді- ти) чи тварини.

Пам'ятайте, що користувач несе відпові- дальність за нещасні випадки з іншими особами або збитки, заподіяні їхньому

Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речо- вин або медикаментів.

4.1.2 Підготовчі заходи

Завжди носіть міцне взуття та довгі штани під час експлуатації пристрою. Заборонено виконувати експлуатацію пристрою босо- ніж або в легких сандалях. Заборонено но- сити вільний одяг або одяг з висячими шнурами або ременями.

Перевірте ландшафт, на якому використо- вуєте пристрій, і видаліть всі предмети, які можуть бути захоплені та відкинуті при-

Перед використанням слід завжди візуаль- но перевіряти, чи ніж, кріпильні пальці та весь ріжучий вузол не зношені та не по- шкоджені. Зношені або пошкоджені ніж і кріпильні пальці слід замінювати, щоб уникнути порушення балансу. Зношені або пошкоджені попереджувальні знаки слід замінювати.

4.1.3 Користування пристроєм

Дозволено косити лише за денного або сильного штучного освітлення.

Якщо можливо, уникайте використання пристрою на мокрій траві.

Завжди дотримуйтеся правильного поло- ження на схилах.

Використовуйте пристрій тільки на швид- кості ходьби.

Потрібно косити поперек схилу, в жодному разі не вгору та вниз по схилу.

Будьте особливо обережні під час зміни напрямку руху по схилу.

Не косіть на надмірно крутих схилах.

Будьте особливо обережні під час поворо- ту газонокосарки або якщо ви тягнете її на

Зупиніть ножі, якщо потрібно нахилити ко- сарку для переміщення по інших ділянках, окрім газону, і під час переміщення косар- ки в місце косіння і з нього.

Не використовуйте пристрій з пошкодже- ним запобіжними пристроями або захисни- ми решітками або без прикріплених захис- них пристроїв, наприклад, відбивного ли- ста та (або) травозбірника. Пошкоджені за- хисні пристрої та кришки слід замінити, а відсутні пристрої та кришки — встановити

Запускайте двигун обережно та відповідно до інструкцій виробника. Тримайте ноги на достатній відстані від ножів.

Під час запуску двигуна не нахиляйте газо- нокосарку, якщо її не потрібно піднімати під час роботи. У цьому випадку нахиляйте її тільки настільки, наскільки це потрібно, і підіймайте тільки від себе.

Не заводьте двигун, стоячи перед розван- тажувальним каналом.

Тримайте руки або ноги якомога далі від деталей, що обертаються. Тримайтеся якомога далі від розвантажувального отво-

У жодному разі не піднімайте і не тримай- те пристрій з працюючим двигуном.UA 434 495504_b Правила техніки безпеки

З метою безпеки вимкніть двигун і вийміть запобіжний ключ. Переконайтеся, що всі рухомі деталі повністю зупинилися:

коли ви залишаєте газонокосарку без

перш ніж зняти блокування або усуну- ти закупорювання розвантажувального

до початку перевірки, очищення або роботи на газонокосарці;

після удару об сторонній предмет. Як- що виявлено пошкодження, виконайте необхідний ремонт, перш ніж продов- жити використання газонокосарки.

Якщо газонокосарка починає аномально вібрувати, потрібна негайна перевірка:

Огляньте на наявність пошкоджень.

Виконайте необхідний ремонт пошко- джених деталей.

Переконайтеся, що всі гайки, болти та гвинти щільно затягнуто.

Не використовуйте пристрій за поганих по- годних умов, особливо під час дощу або

4.1.4 Технічне обслуговування та

Переконайтеся, що всі гайки, болти та гвинти щільно затягнуто, а пристрій знахо- диться в безпечному робочому стані.

Регулярно перевіряйте травозбірник на на- явність закупорювання або несправності.

З метою безпеки замінюйте зношені або пошкоджені деталі.

Переконайтеся, що на пристроях з декіль- кома ножами рух одного ножа не може ви- кликати обертання інших ножів.

Під час налаштування пристрою тримайте пальці якомога далі від рухомих ножів і не- рухомих деталей.

Перш ніж здати пристрій на зберігання, дайте двигуну охолонути.

Під час обслуговування ножа переконайте- ся, що його можна переміщати, навіть коли живлення вимкнено.

З метою безпеки замінюйте зношені або пошкоджені деталі. Використовуйте тільки оригінальні запасні частини й аксесуари.

4.2 Вібраційне навантаження

Небезпека через вібрацію Фактичне значення вібраційної емісії під час використання пристрою може відріз- нятися від заявленого виробником зна- чення. Спостерігайте за наведеними ниж- че факторами впливу до або під час вико-

Чи використовується пристрій за при-

Чи матеріал розрізаний або обробле- ний правильно?

Чи пристрій перебуває в робочому ста-

Чи правильно загострений або вста- новлений різальний інструмент?

Чи встановлені кронштейни і, якщо по- трібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою о- бертання двигуна, необхідною для вико- нання окремої роботи. Уникайте макси- мальної частоти обертання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зро-

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.UA 495504_b 435

Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час викори- стання пристрою в руках, негайно припи- ніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

Уникайте роботи з пристроєм за темпера- тури нижче 10 °C. У плані роботи визна- чте, як можна обмежити вібраційне наван-

4.3 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш-

4.4 Правила техніки безпеки для

акумулятора й зарядного пристрою Дотримуйтеся правил техніки безпеки в окре- мих посібниках із експлуатації під час викори- стання акумулятора та зарядного пристрою.

Посібник користувача 441630: Літій-іонний акумулятор B150 Li (B05-3640G), B200 Li (B05-3650G)

Посібник користувача 441633: Зарядний пристрій C130 Li (C05-4230) 5 МОНТАЖ Складання: Див. керівництво зі встановлення. ПОПЕРЕДЖЕННЯ! Небезпека через не- повний монтаж! Використання пристрою, з- монтованого не в повному обсязі, може при- звести до серйозних травм.

Пристрій слід використовувати тільки за умови завершення монтажу в повному об-

Вставляйте акумулятори тільки в повністю зібраний пристрій! 6 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

6.1 Зарядіть акумулятор

ПРИМІТКА Див. детальну інформацію в окремих посібниках для акумулятора і заряд- ного пристрою.

6.2 Встановлення та виймання

акумулятора (05) Використовуйте газонокосарку за вибором з одним або двома акумуляторами. Під час ви- користання двох акумуляторів істотно збіль- шується час роботи і в той же час площа скошування. Ви можете використовувати акумулятори з різ- ним рівнем заряду. Спочатку розряджається а- кумулятор з великим рівнем заряду, поки не досягне того ж рівня заряду, що і другий аку- мулятор. Після чого обидва акумулятора роз- ряджаються рівномірно. УВАГА! Небезпека пошкодження акумуля- торів. Якщо після використання залишити аку- мулятори в пристрої, вони можуть бути пошко-

Відразу після завершення роботи слід ви- тягти акумулятори з пристрою і розмістіть на зберігання в утеплене місце.

Вставляти акумулятори в пристрій слід безпосередньо перед роботою. Встановлення акумулятора

1. Відкиньте кришку акумуляторного відсіку

2. Вставте акумулятор зверху в відсік (05/2)

3. Закрийте кришку акумуляторного відсіку.

Виймання акумулятора

1. Натисніть та утримуйте натиснутою кнопку

розблокування на акумуляторі.

2. Вийміть акумулятор.

6.3 Увімкнення та вимкнення живлення

косильного механізму (06) Для увімкнення та вимкнення живлення двигу- на косильного механізму використовуйте за- мок-вимикач. Замок-вимикач працює з запо- біжним ключем.UA 436 495504_b Експлуатація ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несанкціоноване увімкнення може при- вести до серйозних травм.

Завжди перед перервами та техобслугову- ванням: Щоб вимкнути живлення, повер- ніть запобіжний ключ в положення «Вимк.», а потім вийміть його. Увімкнення живлення

1. Відкиньте кришку акумуляторного відсіку.

2. Вставте запобіжний ключ (06/1) в замок-

3. Поверніть запобіжний ключ в положення

«Увімк.»(положення I) (06/b). Після цього в двигун косильного механізму почне пода- ватися робоча напруга, проте він не почне

4. Закрийте кришку акумуляторного відсіку.

5. Увімкнення косильного механізму: див.

pозділ 7.6 "Запуск та зупинка косильного механізму (14)", сторінка438. Вимкнення живлення

1. Поверніть запобіжний ключ в положення

«Вимк.»(положення 0) (06/c) і вийміть (06/ d).

2. Відразу після завершення роботи слід ви-

тягти акумулятори з пристрою, зарядити та зберігати його в захищеному від впливу низьких температур місці. Наступного разу акумулятор слід вставляти в пристрій без- посередньо перед використанням.

6.4 Увімкнення та вимкнення системи

• залежно від моделі, див. керівництво зі встановлення. Умова: Вставлений як мінімум 1 акумулятор. ПРИМІТКА Для живлення системи управ- ління Cockpit і колісного привода запобіжний ключ не потрібно повертати в положення «Увімк.»(положення I). Для увімкнення системи управління Cockpit надаються такі можливості:

Натисніть на кнопку увімкнення/вимкнення (04/1) в системі управління Cockpit.

Коротко натисніть на багатофункціональну кнопку (03/1).

Система управління Cockpit вмикається автоматично під час запуску двигуна ко- сильного механізму (див. pозділ 7.6 "За- пуск та зупинка косильного механізму (14)", сторінка438). 7 ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ! Небезпека травму- вання! Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Перед увімкненням перевірте наявність і функціональність всіх запобіжних і захис- них пристроїв!

7.1 Налаштування висоти зрізу (07)

ОБЕРЕЖНО! Небезпека порізів! Небез- пека порізів у разі контакту рук із працюючим косильним механізмом.

Налаштовуйте висоту зрізу тільки з ви- мкненим двигуном і зупиненим косильним механізмом.

1. Злегка притисніть (07/a) важіль (07/1) назо-

вні і утримуйте, щоб розблокувати його.

Для низької трави поверніть (07/b) ва- жіль в напрямку переднього колеса.

Для високої трави поверніть (07/b) ва- жіль в напрямку заднього колеса.

2. Відпустіть важіль до упору в потрібне по-

7.2 Косіння з травозбірником (08, 09)

Пристрій можна використовувати з травозбір- ником або без нього. Встановіть травозбірник

1. Переконайтеся в тому, що пристрій вимк-

нено, і косильний механізм зупинено.

2. Підніміть (08/a) відбивний щиток (08/1).

3. Навісьте (08/b) травозбірник (08/2) на три-

4. Опустіть відбивний щиток.

Перевірте рівень наповнення Індикатор рівня наповнення (09/1) притиска- ється вгору (09/a) повітряним потоком під час косіння. Якщо травозбірник (09/2) заповнений, на ньому відображається індикація рівня запо- внення (09/b). Необхідно спорожнити травоз- бірник.UA 495504_b 437 Експлуатація Навішування і спорожнення травозбірника ОБЕРЕЖНО! Небезпека порізів! Небез- пека порізів у разі контакту рук із працюючим косильним механізмом.

Знімайте травозбірник тільки тоді, коли ко- сильний механізм знаходиться в нерухо- мому стані.

1. Переконайтеся в тому, що пристрій вимк-

нено, і косильний механізм зупинено.

2. Підніміть відбивний щиток (08/1).

3. Зніміть травозбірник (08/2) з кріплень вниз.

4. Спорожніть травозбірник.

5. Очистіть продувні отвори (08/3) індикатора

6. Встановіть травозбірник (див. вище).

7.3 Мульчування за допомогою клина

для мульчування (10,11)*

• залежно від моделі, див. керівництво зі встановлення. Під час мульчування матеріал, що зрізається, не збирається, а залишається на траві. Муль- ча захищає ґрунт від висихання і забезпечує її живильними речовинами. Кращі результати досягаються при регулярному скошуванні при- бл. на 2 см. Швидко гниє тільки молода трава з м'якою листовою тканиною.

Висота трави перед мульчуванням: макс. 8

Висота трави після мульчування: мін. 4 см ПРИМІТКА Налаштуйте крокову швид- кість відповідно до мульчування, та не рухай- теся занадто швидко. Встановлення клина для мульчування ОБЕРЕЖНО! Небезпека порізів! Небез- пека порізів у разі контакту рук із працюючим косильним механізмом.

Перед встановленням або видаленням клина для мульчування вимкніть пристрій і витягніть запобіжний торцевий ключ.

1. Вимкнення пристрою: Поверніть запобіж-

ний ключ в положення «Вимк.»(положення

2. Зніміть травозбірник.

3. Підніміть відбивну заслінку (10/1) і встано-

віть (10/a) клин для мульчування (10/2) у відкидний патрубок (10/3). Фіксатор має за- блокуватися. УВАГА! Небезпека пошкодження пристро- ю. Якщо клин для мульчування не зафіксова- но, він та косильний механізм можуть бути по-

Переконайтеся, що фіксатор заблоковано. Зняття клина для мульчування

1. Вимкнення пристрою: Поверніть запобіж-

ний ключ в положення «Вимк.»(положення

2. Підніміть відбивну заслінку.

3. Розблокуйте фіксатор (11/1) клина для

4. Вийміть (11/b) клин для мульчування

7.4 Скошування з бічним розвантаженням

• залежно від моделі, див. керівництво зі встановлення. ОБЕРЕЖНО! Небезпека порізів! Небез- пека порізів у разі контакту рук із працюючим косильним механізмом.

Встановлюйте або знімайте вставку для бічного розвантаження тільки у разі зупи- неного двигуна й косильного механізму. Встановлення вставки для бічного розвантаження

1. Вимкнення пристрою: Поверніть запобіж-

ний ключ в положення «Вимк.»(положення

2. Зніміть травозбірник й вставте клин для

мульчування, див. pозділ 7.3 "Мульчуван- ня за допомогою клина для мульчування (10,11)*", сторінка437.

3. Натисніть розчіпний важіль (12/1) заслінки

бічного розвантаження.

4. Відкиньте заслінку бічного розвантаження

(12/2) (12/a) і утримуйте її.

5. Вставте вставку для бічного розвантажен-

6. Повільно закрийте заслінку бічного розван-

таження (12/2). Заслінка бічного розванта- ження захищає вставку для бічного роз- вантаження від випадання. Зняття вставки для бічного розвантаження

1. Вимкнення пристрою: Поверніть запобіж-

ний ключ в положення «Вимк.»(положення

438 495504_b Експлуатація

2. Відкиньте заслінку бічного розвантаження і

3. Вийміть вставку для бічного розвантажен-

ня й закрийте заслінку бічного розванта-

4. Зніміть клин для мульчування й вставте

7.5 Регулювання напрямної балки

відповідно до зросту користувача (13)*

• залежно від моделі, див. керівництво зі встановлення.

1. Складіть швидкороз'ємні з'єднання (13/1)

на шарнірних з'єднаннях (13/2) (13/a).

2. Повертайте напрямну балку (13/3) щодо

шарнірних з'єднань до потрібної висоти (13/b).

3. Зашплінтуйте швидкороз'ємні з'єднання.

7.6 Запуск та зупинка косильного

механізму (14) Запускайте косильний механізм тільки на рів- ній поверхні, а не у високій траві. Поверхню слід очистити від сторонніх предметів, напри- клад, каменів. Не піднімати та не нахиляти пристрій для запуску. Запуск косильного механізму

1. Якщо ще нічого не сталося: Увімкніть жив-

лення (див. pозділ 6.3 "Увімкнення та вимкнення живлення косильного механіз- му (06)", сторінка435).

2. Натисніть кнопку пуску (14/1) і утримуйте її

в натиснутому положенні.

3. Притисніть (14/2) запобіжну скобу (14/3) до

напрямної балки (14/а). Косильний меха- нізм запускається.

4. Відпустіть кнопку пуску, водночас утриму-

ючи запобіжну скобу. ПРИМІТКА Запобіжна скоба не фіксуєть- ся. Напрямну балку слід міцно утримувати протягом всього процесу обробки газону. Зупинка косильного механізму

1. Відпустіть запобіжну скобу. Вона автома-

тично повернеться в початкове положен-

2. Дочекайтеся повної зупинки косильного

3. Вимкніть живлення (див. pозділ 6.3

"Увімкнення та вимкнення живлення ко- сильного механізму (06)", сторінка435). ОБЕРЕЖНО! Небезпека порізів! Небез- пека порізів у разі контакту рук із працюючим косильним механізмом.

Необхідно дочекатися повної зупинки ко- сильного механізму.

Перед проведенням будь-яких робіт, пов’язаних із технічним обслуговуванням та доглядом: Вимкніть пристрій і зачекай- те, доки косильний механізм зупиниться. Вийміть запобіжний ключ і акумулятори.

7.7 Увімкнення та вимкнення колісного

• залежно від моделі, див. керівництво зі встановлення. Колісний привод можна задіяти для перемі- щення газонокосарки між двома робочими зо- нами або до місця зберігання. Увімкнення ко- сильного механізму для цього не потрібно. ПРИМІТКА Для живлення системи управ- ління Cockpit і колісного привода запобіжний ключ не потрібно повертати в положення «Увімк.»(положення I). Увімкнення колісного привода

1. Встановіть акумулятор.

2. Притисніть рукоятку важеля перемикання

передач (15/1) до напрямної балки (15/2) (15/a) і утримуйте. Рукоятка важеля пере- микання передач не фіксується. Вимкнення колісного привода

1. Відпустіть рукоятку важеля перемикання

передач. Вона автоматично повернеться в початкове положення.

7.8 Колісний привод — зміна швидкості

• залежно від моделі, див. керівництво зі встановлення. Для регулювання швидкості руху газонокосар- ки в системі управління Cockpit доступні 7 рів- нів. Перед цим колісний привод повинен зна- ходитися у вимкненому стані, див. pозділ 7.7 "Увімкнення та вимкнення колісного привода (15)*", сторінка438.

1. Увімкніть систему управління Cockpit (див.

pозділ 6.4 "Увімкнення та вимкнення сис- теми управління Cockpit*", сторінка436).UA 495504_b 439 Вказівки з використання

2. Щоб знизити швидкість: Натисніть кнопку

3. Щоб збільшити швидкість: Натисніть кно-

7.9 Увімкнення та вимкнення режиму ECO

• залежно від моделі, див. керівництво зі встановлення. У режимі ECO швидкість двигуна знижується. Це дозволяє продовжити час роботи акумуля-

1. Увімкніть систему управління Cockpit (див.

pозділ 6.4 "Увімкнення та вимкнення сис- теми управління Cockpit*", сторінка436).

2. Щоб увімкнути режим ECO: Натисніть кно-

пку «Eco-Mode» (16/3). Кнопка загориться.

3. Щоб вимкнути режим ECO: Знову натис-

ніть кнопку «Eco-Mode». Кнопка згасне. 8 ВКАЗІВКИ З ВИКОРИСТАННЯ Дотримуйтеся правил техніки безпеки! ПРИМІТКА Дотримуйтесь місцевих припи- сів щодо використання газонокосарки.

Приберіть із газону сторонні предмети, які знаходяться в робочій зоні.

Косіть тільки при хорошому освітленні.

Косіть тільки гострим ножем.

Керувати пристроєм слід тільки тримаю- чись за напрямну балку.

Переміщення пристрою по газону слід здійснювати у повільному темпі.

Пристрій завжди слід переміщати поперек схилу. Заборонено використовувати газо- нокосарку на схилах із нахилом більше 10°, а також працювати, рухаючись під го- ру або вниз. Дотримуйтесь особливої обе- режності під час зміни робочого напрямку. Ріжуча здатність або термін служби акумуляторів

Ріжуча здатність або площа, яка може бу- ти скошена, залежать від характеристик газону. На ріжучу здатність впливають такі фактори, як щільність трави, вибрана ви- сота зрізання та вологість газону.

Оптимальний час роботи досягається за рахунок частого скошування, а отже, під- тримки низької висоти газону.

Часте вмикання та вимикання газоноко- сарки під час косіння також зменшує ріжу- чу здатність, як і неповністю заряджений а-

Увімкнення приводу коліс зменшує ріжучу здатність і термін служби акумулятора.

Щоб оптимізувати ріжучу здатність, реко- мендуємо часто косити газон, встановлю- вати висоту зрізання та переміщати при- стрій в повільному темпі. ПРИМІТКА Щоб продовжити термін служ- би, можна придбати додатковий акумулятор. Поради щодо косіння

Висота зрізу трави залишається на рівні 3-5см, не виконуйте косіння на рівні, який перевищує половину від цього значення.

Не перевантажуйте газонокосарку! У разі довгої та важкої трави частота обертання помітно знижується, а висота зрізання тра- ви підвищується, і доводиться косити кіль-

Вітер і сонце можуть висушити газон після косіння, тому косіть у кінці дня. 9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час кон- такту з гострими рухомими деталями пристро- ю і ріжучим інструментом.

Завжди вимикайте пристрій перед техніч- ним і сервісним обслуговуванням та очи- щенням. Зніміть акумулятор.

Завжди носіть захисні рукавиці під час тех- нічного обслуговування, догляду та очи-

9.1 Періодичні роботи з технічного

Переконайтеся, що всі гайки, болти та гвинти щільно затягнуто, а пристрій знахо- диться в безпечному робочому стані.

Регулярно перевіряйте працездатність і зношення травозбірника.UA 440 495504_b Технічне обслуговування та догляд

9.2 Очищення пристрою та косильного

УВАГА! Небезпека через потрапляння во- ди. Потрапляння води на пристрій призводить до короткого замикання та пошкодження елек- тричних компонентів.

Уникайте потрапляння бризок води на при-

Для очищення пристрою слід використову- вати щітку.

2. Вийміть акумулятори.

3. Зніміть травозбірник.

4. Нахиліть пристрій і очистіть косильний ме-

9.3 Перевірка та заміна ножа

ПОПЕРЕДЖЕННЯ! Серйозні травми від рухомих деталей ножа. Зношений, потріска- ний або пошкоджений ніж може зламатися, а його деталі можуть стати небезпечними сна-

Регулярно перевіряйте ніж на предмет по-

Не використовуйте газонокосарку, якщо ніж зношений або пошкоджений.

Заточувати або замінювати тупий або по- шкоджений ніж дозволено тільки працівни- кам сервісного центру AL-KO або автори- зованого дилера.

Щоб уникнути вібрації, ніж і ножовий гвинт завжди слід замінювати разом.

Перезаточуваний ніж повинен бути зба- лансований. Розбалансування ножа може призвести до сильної вібрації та пошко- дження пристрою.

9.4 Налаштування боуденівського троса

колісного приводу (17) Згодом боуденівський трос колісного привода розтягується. Якщо при працюючому двигуні ко- лісний привід вже не вмикається, боуденівський трос став надто довгим і його слід натягнути. ОБЕРЕЖНО! Небезпека травмування. Го- стрі та рухомі частини пристрою (наприклад, рі- жучі ножі), а також газонокосарка, що раптово наблизилася, можуть призвести до травм.

Регулюйте гальмівний трос тільки у разі вимкненого двигуна й нерухомого косиль- ного механізму.

1. Вимкніть та вилучіть акумулятор (див. pоз-

діл 6.3 "Увімкнення та вимкнення живлен- ня косильного механізму (06)", сторін- ка435).

2. Поверніть регулювальну деталь (17/1) на

боуденівському тросі (17/2) у напрямку стрілки, тобто проти годинникової стрілки, поки боуденівський трос не буде натягну- тий між рукояткою важеля перемикання передач (17/3) і точкою фіксації (17/4).

3. Щоб перевірити натяг боуденівського тро-

са: увімкніть пристрій, запустіть двигун і спробуйте увімкнути колісний привод.

4. Якщо колісний привод не вмикається: Пов-

торіть попередні кроки. Якщо не вдалося відрегулювати боуденів- ський трос: Зверніться в сервісний центр ви-

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання під час ремонтних робіт. Неналежний ремонт може привести до серйозних травм і порушень нормальної роботи.

Проведення ремонтних робіт дозволяєть- ся тільки сервісним центрам виробника а- бо уповноваженим спеціалізованим компа-

У перелічених нижче випадках слід звернутися в сервісний центр виробника:

Двигун запускається.

Під пристрій потрапив сторонній предмет.

Ніж і (або) вал двигуна зігнуті.

Пристрій вібрує та працює з перебоями.

Витік або пошкодження акумулятора.

9.6 Інтерфейс USB (18)

Інтерфейс USB (18/1) доступний на всіх газо- нокосарках, описаних в даному керівництві з експлуатації, але він призначений тільки для оновлення програмного забезпечення на інте- лектуальних газонокосарках. Його не можна використовувати для зарядки акумулятора. УВАГА! Небезпека пошкодження пристро- ю. У разі підключення до інтерфейсу USB мо- більних пристроїв з акумуляторами (напри- клад, смартфонів) існує ризик їх пошкодження.

Не підключайте до цього інтерфейсу мо- більні пристрої з акумулятором.UA 495504_b 441 Усунення несправностей 10 УСУНЕННЯ НЕСПРАВНОСТЕЙ ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Завжди носіть захисні рукавиці під час тех- нічного і сервісного обслуговування та

ПРИМІТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби

Несправність Причина Усунення Двигун не працює. Вимкнено живлення на зам- ку-вимикачі. Увімкніть живлення на замку-вимикачі. Акумулятор відсутній або не- правильно встановлений. Правильно встановіть акумулятор. Акумулятор розряджений. Зарядіть акумулятор. Ніж закупорений.

Усуньте закупорювання ножа.

Запустіть газонокосарку на низькому

Пошкоджено кабель або ви-

Не використовуйте пристрій! Зверніться в сервісний центр виробника. Потужність двигу- на знижується. Акумулятор розряджений. Зарядіть акумулятор. Ріжучий елемент затупився. Для заточки ножа зверніться в сервісний центр виробника. Занадто багато трави в роз- вантажувальному отворі.

Очистіть відбивний щиток. Двигун зупиняєть- ся під час скошу-

Ріжучий елемент затупився. Для заточки ножа зверніться в сервісний центр виробника. Двигун перевантажений. Вимкніть акумуляторну газонокосарку, встановіть її на пласку поверхню або на низьку траву, і знову запустіть. Травозбірник недо- статньо заповне-

Газон вологий. Дайте газону висохнути. Травозбірник забитий. Очистіть сітку травозбірника. Занадто багато трави в роз- вантажувальному каналі або

Очистіть розвантажувальний канал а-

Відрегулюйте висоту зрізання трави. Ріжучий елемент затупився. Для заточки ножа зверніться в сервісний центр виробника. Тривалість роботи від акумулятора суттєво знизилася. Занадто низька висота зрі-

Встановіть більшу висоту косінняUA 442 495504_b Транспортування Несправність Причина Усунення Трава занадто висока або надто волога. Покращення умов: дайте траві висохнути, встановіть більшу висоту косіння Занадто висока швидкість скошування.

Зменшіть швидкість косіння

Очистіть розвантажувальний канал / корпус, щоб ніж вільно обертався. Скошування із заповненим травозбірником Спорожніть травозбірник і очистіть роз- вантажувальний канал. Термін служби акумулятора завершився. Замініть акумулятор. Використовуйте ли- ше оригінальні запчастини від виробника. Акумулятор не за- ряджається. Контакти акумулятора за-

Очистіть контакти акумулятора немета- левим предметом та обробити спреєм для контактів. Увага! Не замикайте контакти акуму- лятора металевими предметами! Несправність акумулятора а- бо зарядного пристрою. Замовте запчастини у виробника. Акумулятор занадто гарячий. Дочекайтеся охолодження акумулятора. Система управлін- ня Cockpit увімкне- на, але двигун не

Вимкнено живлення на зам- ку-вимикачі. Увімкніть живлення на замку-вимикачі. В системі управ- ління Cockpit відо- бражається індика- ція помилки. Акумулятор встановлений неправильно. Правильно встановіть акумулятор. Повідомлення про помилки у разі ви- користання багато- функціональної

Причини несправностей та їх усунення: див. pозділ 3.9 "Багатофункціо- нальна кнопка (03)*", сторінка430. 11 ТРАНСПОРТУВАННЯ

11.1 Транспортування пристрою

УВАГА! Небезпека пошкодження косиль- ного механізму. У разі мінімальної висоти зрі- зу косильний механізм може бути пошкодже- ний під час наїзду на сходинки, кромки або

Для транспортування встановіть макси- мальну висоту зрізу.

1. Вимкніть косильний механізм і почекайте,

поки він повністю зупиниться.

2. Встановіть максимальну висоту зрізу.

3. Поверніть замок-вимикач в положення

«Вимк.»(положення 0). Транспортування пристрою між двома робочими зонами

Перемістіть пристрій зі встановленою мак- симальною висотою зрізу в робочу об-

Для полегшення руху увімкніть колісний

Для перенесення пристрою використовуй- те напрямну балку і передню ручку*.

• залежно від моделі, див. технічні характе-

Транспортування пристрою в транспортному засобі

Складіть напрямну балку.UA 495504_b 443

Щоб уникнути перекидання або зміщення пристрій слід зафіксувати.

Забезпечити захист пристрою від ударів інших предметів.

Не ставити на пристрій інші предмети.

11.2 Транспортування акумулятора

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.

2. Вийміть акумулятор з пристрою.

ПРИМІТКА Номінальна потужність акуму- лятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспорту-

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

з метою приватного використання користу- вачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких до- даткових заходів безпеки, але в упаковці для роздрібного продажу;

Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та

Транспортувати та надсилати літій-іонні а- кумулятори дозволяється тільки у неушко- дженому стані!

Для транспортування акумулятора вико- ристовувати виключно оригінальну упаков- ку або відповідну упаковку для небезпеч- ного вантажу (не стосується акумуляторів з номінальною потужністю менше 100Вт·год).

Необхідно заклеїти відкриті контакти аку- мулятора, щоб уникнути короткого зами-

Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну- ти пошкоджень.

В разі транспортування або надсилання необхідно перевірити правильність марку- вання та документації відвантаження (на- приклад, кур'єрською або експедиторської

Необхідно заздалегідь дізнатися, чи мож- ливе транспортування з обраним поста- чальником послуг, і повідомити про надси-

Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів. 12 ЗБЕРІГАННЯ Після кожного використання ретельно очи- щайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для ді-

12.1 Зберігання акумуляторної

газонокосарки ОБЕРЕЖНО! Небезпека травмування. Якщо під час зберігання пристрій доступний для дітей та неуповноважених користувачів, це може призвести до травм.

Пристрій слід зберігати у недоступному для дітей та некомпетентних осіб місці.

Зберігайте пристрій тільки з видаленими акумуляторами. УВАГА! Небезпека крадіжки і втрати осо- бистих даних. У газонокосарки є доступ до Ін- тернету.Пристроєм можна керувати в «Smart Home» або «Smart Garden».

Цей виріб слід зберігати тільки без акуму- лятора і в місці, добре захищеному від до- ступу сторонніх осіб.

1. Вимкнення пристрою: Вийміть запобіжний

2. Налаштуйте висоту зрізання на макси-

мально високий рівень.

3. Вийміть акумулятори.

4. Дайте двигуну охолонути.

5. Ретельно очистіть пристрій.

6. Для захисту від корозії на всі металеві де-

талі нанесіть тонкий шар масла або силі- кону.UA 444 495504_b

7. Складіть напрямну балку.

8. Зберігайте пристрій в сухому, чистому та

захищеному від впливу низьких темпера- тур місці. Для захисту від пилу накрийте повітропроникним тентом. З метою запобі- гання накопиченню вологи не слід вико- ристовувати поліетиленову плівку.

12.2 Зберігання акумулятора та зарядного

ПРИМІТКА Див. детальну інформацію в окремих посібниках для акумулятора і заряд- ного пристрою. 13 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед вики- данням! Їхня утилізація регулюється зако- ном про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодав- ства після використання.

Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими

Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при-

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інфор- мацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.

Власники або користувачі батарей або а- кумуляторів зобов'язуються повертати йо- го відповідно до законодавства після вико- ристання. Повернення обмежується поста- чанням невеликих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата- рей.UA 495504_b 445 Сервісне обслуговування 14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts 15 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.GR 446 495504_b Μετάφραση των γνήσιων οδηγιών χρήσης ΜΕΤΆΦΡΑΣΗ ΤΩΝ ΓΝΉΣΙΩΝ ΟΔΗΓΙΏΝ ΧΡΉΣΗΣ Πίνακας περιεχομένων 1 Ειδικές υποδείξεις ασφαλείας .................. 447 2 Σχετικά με τις παρούσες οδηγίες χρήσης 447
