NAUDOJIMO INSTRUKCIJA Solo Energy Flex 4232 Li SP AL-KO

Turinys 1 Specialios saugos nuorodos.................... 331 2 Apie šią naudojimo instrukciją ................. 331

2.1 Tituliniame puslapyje esantys simbo-

liai.......................................................331

2.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 331 3 Gaminio aprašymas................................. 331

3.1 Naudojimas pagal paskirtį .................. 332

3.4 Saugos ir apsauginiai įtaisai............... 332

3.6 Gaminių apžvalgos............................. 333

3.8 Programėlė „AL-KO inTOUCH Smart

3.9.1 Įkrovimo būsenos indikatorius ..... 334

3.9.2 Vejapjovės susiejimas su „AL-KO

Smart Cloud“ ............................... 334

3.9.3 Veiksmų aktyvinimas „Smart Ho-

me“ / „Smart Garden“ (IFTTT) ..... 335

3.9.4 Vejapjovės aktyvinimas*.............. 335

3.9.5 WLAN pavadinimo ir slaptažo-

džio nustatymas iš naujo*............ 335

4.1 Vejapjovės saugos nuorodos ............. 336

4.1.1 Mokymai ...................................... 336

4.1.2 Paruošiamosios priemonės ......... 336

4.1.3 Naudojimas.................................. 336

4.1.4 Techninė priežiūra ir laikymas..... 337

4.4 Akumuliatoriaus ir įkroviklio saugos

6.2 Akumuliatorių įdėjimas ir ištraukimas

(05) .....................................................338

6.3 Pjovimo mechanizmo elektros srovės

tiekimo įjungimas ir išjungimas (06)....338

6.4 Skydelio įjungimas ir išjungimas* .......339

7 Valdymas...................................................339

7.1 Pjovimo aukščio nustatymas (07).......339

7.2 Pjovimas su žolės surinkimo krepšiu

(08, 09) ...............................................339

7.3 Mulčiavimas su mulčiavimo pleištu

(10, 11)*..............................................340

7.4 Pjovimas su šoninio išmetimo funkci-

7.7 Ratų pavaros įjungimas ir išjungimas

(15)*....................................................341

7.8 Ratų pavara – greičio keitimas (16)* ..341

7.9 „Eco“ režimo įjungimas ir išjungimas

(16)*....................................................341 8 Darbo instrukcijos......................................341 9 Techninė priežiūra.....................................342

9.1 Reguliarūs techninės priežiūros dar-

9.3 Pjovimo peilio kontrolė ir pakeitimas ..342

9.4 Ratų pavaros Boudeno lyno nustaty-

11.2 Akumuliatorių transportavimas........... 345

12 Sandėliavimas ......................................... 345

12.1 Akumuliatorinės vejapjovės laikymas. 345

12.2 Akumuliatoriaus ir įkroviklio laikymas. 346

13 Išmetimas ................................................ 346 14 Klientų aptarnavimo tarnyba / techninės priežiūros punktas.................................... 347 15 Garantija .................................................. 347

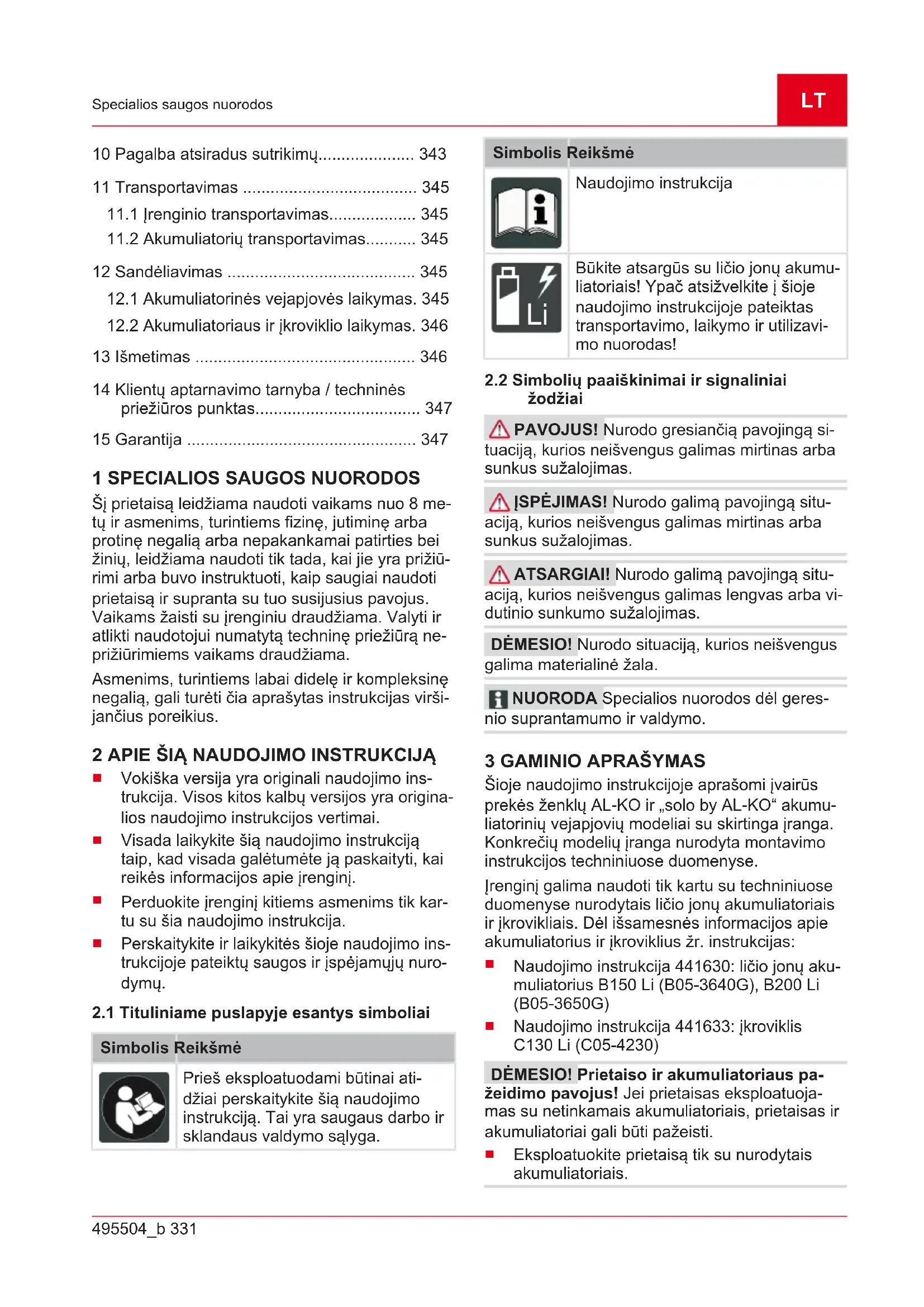

1 SPECIALIOS SAUGOS NUORODOS

Šį prietaisą leidžiama naudoti vaikams nuo 8 me- tų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiū- rimi arba buvo instruktuoti, kaip saugiai naudoti prietaisą ir supranta su tuo susijusius pavojus. Vaikams žaisti su įrenginiu draudžiama. Valyti ir atlikti naudotojui numatytą techninę priežiūrą ne- prižiūrimiems vaikams draudžiama. Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas virši- jančius poreikius.

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

2.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Simbolis Reikšmė Naudojimo instrukcija

Būkite atsargūs su ličio jonų akumu- liatoriais! Ypač atsižvelkite į šioje naudojimo instrukcijoje pateiktas transportavimo, laikymo ir utilizavi- mo nuorodas!

2.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą si- tuaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala. NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

Šioje naudojimo instrukcijoje aprašomi įvairūs prekės ženklų AL‑KO ir „solobyAL‑KO“ akumu- liatorinių vejapjovių modeliai su skirtinga įranga. Konkrečių modelių įranga nurodyta montavimo instrukcijos techniniuose duomenyse. Įrenginį galima naudoti tik kartu su techniniuose duomenyse nurodytais ličio jonų akumuliatoriais ir įkrovikliais. Dėl išsamesnės informacijos apie akumuliatorius ir įkroviklius žr. instrukcijas:

Naudojimo instrukcija 441633: įkroviklis C130Li (C05-4230) DĖMESIO! Prietaiso ir akumuliatoriaus pa- žeidimo pavojus! Jei prietaisas eksploatuoja- mas su netinkamais akumuliatoriais, prietaisas ir akumuliatoriai gali būti pažeisti.

Eksploatuokite prietaisą tik su nurodytais akumuliatoriais.LT 332 495504_b Gaminio aprašymas

3.1 Naudojimas pagal paskirtį

Šis įrenginys skirtas pjauti veją ir juo galima nau- dotis tik tada, kai veja yra sausa. Šis įrenginys yra skirtas naudoti privačioje valdo- je. Bet koks kitoks naudojimas ir neleistinas per- montavimas arba primontavimas laikomas nau- dojimu ne pagal paskirtį, todėl garantija tampa negaliojanti, atitiktis prarandama, o gamintojas neprisiima atsakomybės už naudotojo arba tre- čiųjų asmenų patirtą žalą.

3.2 Galimi numatomi netinkamo naudojimo

būdai Įrenginys neskirtas naudoti nei komerciniais tiks- lais viešuose parkuose ir sporto aikštėse nei že- mės ir miškų ūkyje.

Nenaudokite įrenginio lietuje arba ant šlapios vejos.

Draudžiama išmontuoti arba atjungti saugos įtaisus.

3.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios liekamosios rizikos. Dėl prietaiso konstrukcijos, priklausomai nuo naudojimo, galimi tokie potencialūs pavojai:

Pjaunamos medžiagos, žemių ir nedidelių akmenų nusviedimas.

Pjaunamos medžiagos dalelių įkvėpimas, kai nenaudojama kvėpavimo apsauga.

Pjautiniai sužalojimai įkišus rankas į besisu- kantį pjovimo peilį.

3.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Pavojus susižaloti. Dėl pa- žeistų ir išjungtų saugos bei apsauginių įtaisų ga- lima sunkiai susižaloti.

Sugedusius saugos ir apsauginius įtaisus pa- veskite suremontuoti.

Niekada neatjunkite saugos ir apsauginių įtai- sų. Saugos raktas Norint išvengti neplanuoto įsijungimo, įrenginys yra su saugos raktu. Prieš atlikdami techninės priežiūros darbus, išjunkite įrenginį ir visada iš- traukite saugos raktą. Apsauginė rankenėlė / apsauginė apkaba Įrenginys yra su apsaugine rankenėle / apsaugi- ne apkaba. Pavojaus momentu apsauginę ranke- nėlę / apsauginę apkabą tiesiog atleiskite. Vari- klis ir pjovimo mechanizmas sustabdomi. Paleisties mygtukas Norint įjungti variklį apsaugine rankenėle / apsau- gine apkaba, iš pradžių reikia paspausti paleisties mygtuką. Sklendė su atvartu Sklendė su atvartu apsaugo, pvz., nuo pjauna- mos medžiagos dalelių ir akmenų, kurie gali būti išsviesti.

3.5 Ant įrenginio esantys simboliai

3.5.1 Saugos ženklas

Simbolis Reikšmė Ypatingas atsargumas valdant! Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukciją! Pavojus susižaloti! Laikykite plašta- kas ir pėdas toliau nuo pjovimo me- chanizmo! Netaikoma, naudojama tik benzini- nėse vejapjovėse. Prieš pradėdami bet kokius techni- nės priežiūros ir valymo darbus, iš- traukite uždegamųjų žvakių kištuką! Pavojus dėl išsviedžiamų daiktų! Pašaliniams asmenims liepkite pa- sišalinti iš pavojingos zonos! Netaikoma, naudojama tik elektrinė- se vejapjovėse. Prieš techninės priežiūros ir remon- to darbus išjunkite įrenginį ir ištrau- kite kištuką iš elektros tinklo! Netaikoma, naudojama tik elektrinė- se vejapjovėse. Elektros smūgio pavojus esant pa- žeistam tinklo kabeliui!LT 495504_b 333 Gaminio aprašymas Simbolis Reikšmė Netaikoma, naudojama tik elektrinė- se vejapjovėse. Elektros kabelį laikykite atokiau nuo pjovimo mechanizmo ir jo neperva- žiuokite! Prieš techninės priežiūros darbus nuimkite išjungimo įtaisą!

3.5.2 Valdymo ženklas

Simbolis Reikšmė Variklio paleidimo veiksmai (žr. Sky- rius 7.6 "Pjovimo mechanizmo pa- leidimas ir sustabdymas (14)", pus- lapis340) Jei vejapjovės nenaudojate: ištrau- kite saugos raktą ir išimkite akumu- liatorių iš įrenginio.

3.6 Gaminių apžvalgos

3.6.1 Gaminio apžvalga (01) – AL‑KO

Nr. Konstrukcinė dalis 1* Išmanusis mygtukas* 2 Akumuliatoriaus skyriaus dangtis 3 Raktinis jungiklis su saugos raktu 4 1 ir 2 akumuliatoriaus skyrius Užlenkiama kreipiamoji rankena, kurią sudaro:

Sparnuotosios veržlės (2x) 8* „maxRun & smart-drive“ skydelis* 9* Ratų pavaros mechanizmo perjungimo šakutė* 10 Saugos rankenėlė Nr. Konstrukcinė dalis 11 Paleisties mygtukas 12 Pripildymo lygio indikatorius 13 Žolės surinkimo krepšys 14 Žolės surinkimo krepšio rankena 15 Centrinis pjovimo aukščio reguliatorius 16* Šoninio išmetimo sklendė* 17* Priekinė nešimo rankena* 18 Akumuliatorius (1x arba 2x) 19 Įkroviklis

• priklauso nuo modelio, žr. montavimo instrukci- ją.

3.6.2 Gaminio apžvalga (02 )– „solo by AL‑

KO“ Nr. Konstrukcinė dalis 1* Išmanusis mygtukas* 2 Akumuliatoriaus skyriaus dangtis 3 Raktinis jungiklis su saugos raktu 4 1 ir 2 akumuliatoriaus skyrius Reguliuojamo aukščio ir užlenkiama kreipiamoji rankena, kurią sudaro:

Pasukamieji greito nustatymo lanks- tai* 8* „maxRun & smart-drive“ skydelis* 9* Ratų pavaros mechanizmo perjungimo šakutė* 10 Saugos rankenėlė 11 Paleisties mygtukas 12 Pripildymo lygio indikatorius 13 Žolės surinkimo krepšys 14 Žolės surinkimo krepšio rankena 15 Centrinis pjovimo aukščio reguliatorius 16* Šoninio išmetimo sklendė* 17* Priekinė nešimo rankena*LT 334 495504_b Gaminio aprašymas

• priklauso nuo modelio, žr. montavimo instrukci- ją. ** priklausomai nuo modelio, plieninio vamzdžio arba aliumininio konstrukcijos.

3.7 Tiekiamas komplektas

Komplektą sudaro čia nurodytos dalys. Patikrinki- te, ar viskas yra: Nr. Konstrukcinė dalis 1 Vejapjovė 2 Žolės surinkimo krepšys (nesumontuo- tas / sumontuotas iš dalies)* 3 Kreipiamoji rankena (nesumontuota / su- montuota iš dalies)* 4 Šoninio išmetimo dėklas* 5 Mulčiavimo pleištas* 6 Varžtų maišelis 7 Akumuliatorius* (1x arba 2x)* 8 Įkroviklis*

• priklauso nuo modelio, žr. montavimo instrukci- ją.

3.8 Programėlė „AL-KO inTOUCH Smart

• priklauso nuo modelio, žr. montavimo instrukci- ją. Vejapjovė yra su WLAN radijo ryšio moduliu. Tai leidžia ją patogiai valdyti, nustatyti ir stebėti nau- dojantis programėle iš mobilaus įrenginio (išmani- ojo telefono, planšetės). NUORODA Kad būtų galima naudotis pro- gramėle, mobiliam įrenginiui reikalingas interneto ryšys. Programėlę „AL-KO inTOUCH Smart Garden“ įrenginiams, kuriuose įdiegtas „Android“, galima atsisiųsti iš „Google Play Store“, o įrenginiams, kuriuose įdiegtas „iOS“– iš „Apple App Store“: Įsidiegus programėlę, pirmiausia reikia prisijungti arba prisiregistruoti. Tada žr. „išsamią“ instrukci- ją. Programėlėje galima naudotis įvairiomis funkcijo- mis, pvz., gaminio registravimo, sodo patarimų, augalų konsultanto arba aktyviųjų pranešimų, jei nustatomas gedimas. Daugiau informacijos apie programėlę „AL-KO in- TOUCH Smart Garden“ žr.: https://alko-garden.com/smart-connect/

3.9 Išmanusis mygtukas (03)*

• priklauso nuo modelio, žr. montavimo instrukci- ją. Naudodamiesi išmaniuoju mygtuku savo vejapjo- vę įkelkite į „AL-KO Smart Cloud“ ir naudokitės įvairiomis „Smart Gardening“ galimybėmis: https://alko-garden.de/smart-gardening-mit-alko/ NUORODA Pastaba dėl WLAN.

Kad galėtumėte naudotis „AL-KO Smart Gar- dening“, vejapjovė turi būti jūsų WLAN ryšio aprėpties zonoje.

Būkite pasiruošę savo WLAN pavadinimą ir slaptažodį.

3.9.1 Įkrovimo būsenos indikatorius

Išmanusis mygtukas jau iš tolo perduoda signalą apie akumuliatoriaus įkrovimo būseną. Išmanusis mygtu- kas Reikšmė Šviečia žaliai. Akumuliatoriai įkrauti. Šviečia raudonai. Akumuliatoriai išeikvoti.

3.9.2 Vejapjovės susiejimas su „AL-KO

Smart Cloud“ NUORODA Pastaba dėl IT saugumo. Kad būtų išvengta saugumo spragų, iš „AL-KO Smart Cloud“ vejapjovė automatiškai gauna paskuti- niuosius programinės įrangos atnaujinimus. Tam reikalinga galimybė per WLAN prisijungti prie in- terneto.

Nustatykite saugų WLAN slaptažodį.

1. Paruoškite išmanųjį telefoną:

Įdiekite programėlę „AL-KO inTOUCH Smart Garden“ (žr. Skyrius 3.8 "Progra- mėlė „AL-KO inTOUCH Smart Garden“*", puslapis334).

Paleiskite programėlę.LT 495504_b 335 Gaminio aprašymas

2. Paleiskite pagalbinę diegimo sistemą: maž-

daug 3 sekundes palaikykite paspaudę išma- nųjį mygtuką.

3. Pagalbinėje diegimo sistemoje:

išmanųjį telefoną susiekite su vejapjovės WLAN.

Pakeiskite vejapjovės pavadinimą (jei no- rite).

Įveskite savo WLAN pavadinimą ir slap- tažodį. Vejapjovė susisieja su „AL‑KO Smart Cloud“. Išmanusis mygtukas diegimo metu Nr. Išmanusis mygtukas Reikšmė Susiejimas su programėle: a. Pulsuoja mėlyna šviesa. Paleista pagalbinė die- gimo sistema, laukia- ma ryšio. b. Nuolat šviečia mėlynai. Pagalbinė degimo pro- grama susieta su pro- gramėle. Susiejimas su „AL-KO Smart Cloud“ per naudotojo WLAN: c. Šviečia mėlynai, sukantis laikro- džio rodyklės kryptimi. Sujungimo bandymas d. Mirkčioja mėly- nai. Sujungta. e. Pakaitomis švie- čia žaliai ir mėly- nai. Susieta su „AL-KO Smart Cloud“. f. Pakaitomis švie- čia raudonai ir mėlynai. Nesusieta. Įvestas ne- teisingas WLAN pava- dinimas ir slaptažodis. Išmanusis mygtukas eksploatavimo metu Išmanusis mygtukas Reikšmė Šviečia mėlynai (nyks- tančia šviesa). Susieta su „AL-KO Smart Cloud“. Pakan- kamas WLAN ryšys. Šviečia mėlynai, su- kantis. Nutrūkęs ryšys su „AL- KO Smart Cloud“. WLAN ryšys nutrauk- tas.

3.9.3 Veiksmų aktyvinimas „Smart Home“ /

„Smart Garden“ (IFTTT) Išmaniuoju mygtuku galima aktyvinti iki 3 IFTTT veiksmų (IFTTT: If This Then That). Prieš tai https://ifttt.com/ šiuos veiksmus turite nustatyti (pvz., įrenginių valdymą „Smart Home“ arba „Smart Garden“, laistymo įjungimą, garažo vartų atidarymą). IFTTT veiksmai, priklausomai nuo paslaugų teikėjo abonemento modelio, gali būti nemokami arba mokami. NUORODA Išsamesnę informaciją apie IFTTT žr. https://alko-garden.de/ifttt-de/

1. Jei norite aktyvinti 1, 2 arba 3 IFTTT veiks-

mą, 1, 2 arba 3 kartus iš eilės trumpai pa- spauskite išmanųjį mygtuką. Išmanusis mygtu- kas Reikšmė Pakaitomis mirkčioja žaliai ir mėlynai. Suveikė IFTTT veiks- mas. Pakaitomis mirkčioja raudonai ir mėlynai Nepavyko aktyvinti IFTTT veiksmo. Dėl prieigos prie interneto ir prie „Smart Home“ bei „Smart Garden“ funkcijų būtina pasirūpinti saugiomis įrenginio laikymo sąlygomis (žr. Sky- rius 12.1 "Akumuliatorinės vejapjovės laikymas", puslapis345).

3.9.4 Vejapjovės aktyvinimas*

• priklauso nuo modelio, žr. montavimo instrukci- ją. Jei 10 minučių vejapjove nesinaudojama, įsijun- gia jos energijos taupymo režimas. Skydelis iš- jungiamas. Vejapjovei aktyvinti: žr. Skyrius 6.4 "Skydelio įjungimas ir išjungimas*", puslapis339.

3.9.5 WLAN pavadinimo ir slaptažodžio

nustatymas iš naujo*

• priklauso nuo modelio, žr. montavimo instrukci- ją.

1. Maždaug 10 sekundžių palaikykite paspaudę

išmanųjį mygtuką: Išmanusis mygtukas Reikšmė Šviečia mėlynai. Ta- da nyksta priešinga laikrodžio rodyklei kryptimi. Grąžinimas Mirkčioja mėlynai. Grąžinimas baigtas.LT 336 495504_b Saugos nuorodos

3.10 „maxRun & smart-drive“ skydelis (04)*

• priklauso nuo modelio, žr. montavimo instrukci- ją. Mygtukai Nr. Reikšmė 1 Skydelio įjungimo ir išjungimo mygtu- kas 2 „Eco“ režimo mygtukas 3 Minuso mygtukas: mažinamas ratų pa- varos greitis. 4 Pliuso mygtukas; didinamas ratų pava- ros greitis. Indikatoriai Nr. Reikšmė 5 WLAN ryšio indikatorius 6 1 akumuliatoriaus įkrovimo būsenos indikatorius 7 2 akumuliatoriaus įkrovimo būsenos indikatorius 8 Klaidos indikatorius 9 Nustatytas ratų pavaros greitis (7 pa- kopos) 4 SAUGOS NUORODOS

4.1 Vejapjovės saugos nuorodos

Atidžiai perskaitykite naudojimo instrukciją. Susipažinkite įrenginio reguliavimo elemen- tais ir tinkamu naudojimu.

Niekada neleiskite vaikams arba kitiems as- menims, kurie nesusipažino su naudojimo instrukcija, naudotis vejapjove.

Vaikus privalu prižiūrėti, kad šie nežaistų su įrenginiu.

Valyti ir atlikti techninę priežiūrą vaikams draudžiama.

Mažiausias naudotojo amžius nustato- mas pagal nacionalinius teisės aktus.

Šį įrenginį leidžiama naudoti asmenims, turin- tiems fizinę, jutiminę arba protinę negalią ar- ba nepakankamai patirties bei žinių, leidžia- ma naudoti tik tada, kai jie yra prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti įrengi- nį, ir supranta su tuo susijusius pavojus.

Niekada nepjaukite, jei netoli yra asmenų, vaikų ar gyvūnų;

Atminkite, kad naudotojas atsakingas už ne- laimingus atsitikimus su kitais asmenimis ar- ba jų nuosavybę.

Nevaldykite įrenginio, jei vartojote alkoholio, narkotikų arba medikamentų.

4.1.2 Paruošiamosios priemonės

Eksploatuodami įrenginį, visada avėkite tvir- tus batus ir mūvėkite ilgas kelnes. Neeksplo- atuokite įrenginio basi arba mūvėdami len- gvais sandalais. Stenkitės nevilkėti laisvų drabužių arba drabužių su nukarusiomis vir- velėmis arba dirželiais.

Patikrinkite teritoriją, kurioje naudojamas įrenginys, ir pašalinkite visus daiktus, kuriuos gali būti pagriebti ir nusviesti į šalį įrenginys.

Prieš naudodami įrenginį visada patikrinkite, ar nesusidėvėjo ir nepažeisti pjovimo peiliai, tvirtinimo kaiščiai bei visas pjovimo mazgas. Nusidėvėjusius arba pažeistus pjovimo pei- lius ir tvirtinimo kaiščius, norint išvengti disba- lanso, galima keisti tik komplektais. Nusidė- vėjusius arba pažeistus nurodomuosius žen- klus reikia pakeisti.

Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

Jei įmanoma, stenkitės nenaudoti įrenginio, kai žolė šlapia.

Atkreipkite dėmesį, kad visada būtų užtikrin- tas geras stabilumas.

Kreipkite įrenginį žingsnio greičiu.

Pjaukite skersai šlaito, niekada nepjaukite aukštyn arba žemyn.

Kai keičiate važiavimo kryptį ant šlaito, būkite ypač atsargūs.

Nepjaukite ant ypač stačių šlaitų.

Būkite ypač atsargūs, kai vejapjovę apgręžia- te arba pritraukiate.

Kai vejapjovę reikia paversti, transportuoti ne žole ir perkelti nuo vieno pjautino ploto prie kito, sustabdykite pjovimo peilį (-ius).

Niekada nenaudokite įrenginio su pažeistais apsauginiais įtaisais arba apsauginėmis gro- telėmis ar be sumontuotų apsauginių įtaisų, pvz., atmušų ir (arba) žolės surinkimo įtaisų. Pažeistus apsauginius įtaisus ir uždangalus pakeiskite, trūkstamus apsauginius įtaisus ir uždangalus tinkamai sumontuokite.LT 495504_b 337 Saugos nuorodos

Atsargiai paleiskite variklį, laikydamiesi ga- mintojo nurodymų. Laikykitės pakankamo atstumo nuo pjovimo peilio (-ių) iki kojų.

Paleidžiant variklį, vejapjovės negalima vers- ti, išskyrus, kai vejapjovę reikia pakelti proce- so metu. Tokiu atveju paverskite ją tik tiek, kiek to būtinai reikia, ir pakelkite tik į naudoto- ją atsuktą pusę.

Nepaleiskite variklio, kai stovite priešais iš- metimo kanalą.

Niekada nekiškite rankų arba kojų prie besi- sukančių dalių ar po jomis. Visada būkite to- liau nuo išmetimo angos.

Niekada nekelkite arba neneškite įrenginiu su veikiančiu varikliu.

Išjunkite variklį ir ištraukite saugos raktą. Įsiti- kinkite, kad visos judančios dalys yra visiškai sustoję:

prieš atblokuodami arba šalindami san- grūdas išmetimo kanale,

jei pateko pašalinis objektas. Prieš iš naujo paleisdami vejapjovę patikrinkite, ar ji nepažeista ir atlikite reikiamus re- monto darbus.

Jei vejapjovė pradeda neįprastai vibruoti, ne- delsdami atlikite patikrą:

apžiūrėkite, ar nėra pažeidimų,

atlikite reikalingus pažeistų dalių remonto darbus,

pasirūpinkite, kad būtų priveržtos visos veržlės, kaiščiai ir varžtai,

nedirbkite su įrenginiu esant blogoms oro są- lygoms, ypač lyjant arba artėjant audrai.

4.1.4 Techninė priežiūra ir laikymas

Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti ir įrenginys būtų saugios darbinės būsenos.

Reguliariai tikrinkite žolės surinkimo įrenginį, ar jis nesusidėvėjęs ir nepraradęs funkciona- lumo.

Saugumo sumetimais pakeiskite susidėvėju- sias arba pažeistas dalis.

Atkreipkite dėmesį į tai, kad įrenginiuose su keliais pjovimo peiliais dėl pradėjusio judėti vieno pjovimo peilio gali pradėti judėti likę pjovimo peiliai.

Nustatydami įrenginį atkreipkite dėmesį į tai, kad tarp judančių pjovimo peilių ir užfiksuotų įrenginio dalių gali būti prispausti pirštai.

Prieš padėdami įrenginį į laikymo vietą, pa- laukite, kol atvės variklis.

Atlikdami pjovimo peilių techninę priežiūrą, atkreipkite dėmesį į tai, kad pjovimo peiliai gali judėti net ir tada, kai išjungtas įtampos šaltinis.

Saugumo sumetimais pakeiskite susidėvėju- sias arba pažeistas dalis. Naudokite tik origi- nalias atsargines dalis ir priedus.

4.2 Vibracinė apkrova

Pavojus dėl vibracijos Tikroji vibracijos emisijos vertė naudojant prietaisą gali skirtis nuo tos, kurią nurodė ga- mintojas. Prieš naudodami arba naudojimo metu atsižvelkite į šiuos įtakos turinčius veiksnius:

Ar prietaisas naudojamas pagal paskirtį?

Ar medžiaga pjaunama arba apdirbama tinkamai?

Ar prietaisas yra tvarkingos būklės?

Ar pjovimo įrankis tinkamai pagaląstas arba ar sumontuotas tinkamas pjovimo įrankis?

Ar sumontuotos rankenos ir, jei reikia, vi- bracinės rankenos, bei ar jos tvirtai su- jungtos su prietaisu?

Eksploatuokite prietaisą tik su tam tikram dar- bui reikalingu variklio sūkių skaičiumi. Venkite maksimalaus sūkių skaičiaus, kad sumažintu- mėte triukšmą ir vibraciją.

Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą. Tokiu atveju nedelsdami išjunkite prietaisą ir paveskite jį suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.

Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. Įvertinkite apkrovos laipsnį ir da- rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibraci- nė apkrova.

Ilgesnį laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išveng- ti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gy-LT 338 495504_b Montavimas dytoją. Prie šių simptomų priskiriami: nejaus- mingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Pa- prastai šie simptomai būdingi pirštams, plaš- takoms arba pulsui. Žemoje temperatūroje padidėja pavojus.

Savo darbo dieną darykite ilgesnes pertrau- kas, kad galėtumėte pailsėti nuo triukšmo ir vibracijos. Suplanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, nau- dojimas būtų paskirstytas per kelias dienas.

Jei naudodami prietaisą savo plaštakose jun- tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite dar- bus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.

Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus nau- dojimo instrukcijoje.

Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).

Stenkitės nedirbti su prietaisu žemesnėje nei 10°C temperatūroje. Savo darbo plane nu- statykite, kaip galima apriboti vibracinę ap- krovą.

4.3 Triukšmo apkrova

Tam tikras triukšmas naudojant šį prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukš- mu susijusius darbus į leistinus ir tam skirtus lai- kus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugo- ti patys ir apsaugoti šalia esančius asmenis, nau- dokite tinkamą klausos apsaugą.

4.4 Akumuliatoriaus ir įkroviklio saugos

nuorodos Laikykitės atskirose naudojimo instrukcijose pa- teiktų saugos nuorodų dėl akumuliatoriaus ir įkro- viklio. Žr.:

Naudojimo instrukciją 441630: Ličio jonų aku- muliatorius B150Li (B05-3640G), B200Li (B05-3650G)

Naudojimo instrukciją 441633: įkroviklis C130Li (C05-4230) 5 MONTAVIMAS Montavimas: Žr. montavimo instrukciją. ĮSPĖJIMAS! Pavojai nevisiškai sumonta- vus! Eksploatuojant nevisiškai sumontuotą įren- ginį, galima sunkiai susižaloti.

Eksploatuokite įrenginį tik tada, kai jis visiškai sumontuotas!

Į įrenginį akumuliatorius dėkite tik tada, kai įrenginys visiškai sumontuotas! 6 PALEIDIMAS

6.1 Akumuliatoriaus įkrovimas

NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir įkroviklio naudojimo ins- trukcijose.

6.2 Akumuliatorių įdėjimas ir ištraukimas

(05) Savo vejapjove naudokitės įdėję vieną arba du akumuliatorius (pagal savo pageidavimą). Įdėjus du akumuliatorius gerokai pailgėja darbo laikas, o kartu ir nupjaunamas plotas. Galite įdėti skirtingos įkrovimo būsenos akumulia- torius. Pirmiausia eikvojamas pilnesnysis akumu- liatorius, kol jo įkrovimo lygis bus toks, kaip ir an- trojo akumuliatoriaus. Paskui tolygiai eikvojami abu akumuliatoriai. DĖMESIO! Akumuliatorių pažeidimo pavo- jus. Jei po naudojimo akumuliatoriai paliekami įrenginyje, jie gali būti pažeisti.

Iš karto po naudojimo ištraukite akumuliato- rius iš įrenginio ir laikykite apsaugotoje nuo šalčio vietoje.

Įdėkite akumuliatorius į įrenginį prieš pat dar- bų pradžią. Akumuliatoriaus įdėjimas

1. Atlenkite (05/a) akumuliatoriaus skyriaus

2. Akumuliatorių iš viršaus stumkite į akumulia-

toriui skirtą angą (05/2), kol jis užsifiksuos.

3. Užlenkite akumuliatoriaus skyriaus dangtį.

Akumuliatoriaus ištraukimas

1. Nuspauskite ir laikykite nuspaustą akumulia-

toriaus atfiksavimo mygtuką.

2. Ištraukite akumuliatorių.

6.3 Pjovimo mechanizmo elektros srovės

tiekimo įjungimas ir išjungimas (06) Pjovimo mechanizmo elektros srovės tiekimą įjunkite ir išjunkite raktiniu jungikliu. Raktinis jun- giklis valdomas saugos raktu.LT 495504_b 339 Valdymas ĮSPĖJIMAS! Pavojus susižaloti. Netikėtas įrenginio įsijungimas gali sukelti sunkius sužaloji- mus.

Prieš darbų pertraukas ir techninės priežiūros darbus: norėdami išjungti elektros srovės tie- kimą, pasukite saugos raktą į padėtį „Off“ ir tada jį ištraukite. Elektros srovės tiekimo įjungimas

1. Atlenkite akumuliatoriaus skyriaus dangtį.

2. Saugos raktą (06/1) įkiškite (06/a) į raktinį

3. Pasukite (06/b) saugos raktą į padėtį „On“ (I

poz.). Taip pjovimo mechanizmui pradedama tiekti darbinė įtampa, tačiau jis dar nepradeda veikti.

4. Užlenkite akumuliatoriaus skyriaus dangtį.

5. Įjunkite pjovimo mechanizmą: žr. Skyrius 7.6

"Pjovimo mechanizmo paleidimas ir sustab- dymas (14)", puslapis340. Elektros srovės tiekimo išjungimas

1. Pasukite (06/c) saugos raktą į padėtį „Off“ (0

poz.) ir ištraukite (06/ d).

2. Iš karto po naudojimo akumuliatorius ištrauki-

te iš įrenginio, įkraukite ir laikykite apsaugoto- je nuo šalčio vietoje. Vėl įdėkite akumuliato- rius į įrenginį prieš pat kitą naudojimą.

6.4 Skydelio įjungimas ir išjungimas*

• priklauso nuo modelio, žr. montavimo instrukciją. Sąlyga: įdėtas bent 1 akumuliatorius. NUORODA Kad būtų tiekiama elektros sro- vė skydeliui ir ratų pavarai, saugos raktas neturi būti pasuktas į padėtį „On“ (I poz.). Skydelio įjungimo galimybės tokios:

skydelyje paspaudžiamas įj./išj. mygtukas (04/1),

trumpai paspaudžiamas išmanusis mygtukas (03/1).

Paleidžiant pjovimo mechanizmo variklį auto- matiškai įsijungia skydelis (žr. Skyrius 7.6 "Pjovimo mechanizmo paleidimas ir sustab- dymas (14)", puslapis340). 7 VALDYMAS ĮSPĖJIMAS! Pavojus susižaloti! Dėl pa- žeistų ir išjungtų saugos bei apsauginių įtaisų ga- lima sunkiai susižaloti.

Prieš jungdami patikrinkite, ar yra it, ar veikia visi saugos ir apsauginiai įtaisai!

7.1 Pjovimo aukščio nustatymas (07)

ATSARGIAI! Pavojus įsipjauti! Pjautinių sužalojimų pavojus įkišus rankas į veikiantį pjovi- mo mechanizmą.

Reguliuokite pjovimo aukštį tik išjungę variklį ir sustabdę pjovimo mechanizmą.

1. Atblokavimo svirtį (07/1) šiek tiek spustelėkite

į išorę (07/a) ir laikykite.

Aukštesnei vejai stumkite svirtį užpakali- nio rato (07/b) kryptimi.

2. Atleiskite svirtį, kol ji užsifiksuos norimoje pa-

7.2 Pjovimas su žolės surinkimo krepšiu

(08, 09) Įrenginį galima naudoti su žolės surinkimo krep- šiu ir be jo. Žolės surinkimo krepšio užkabinimas

1. Įsitikinkite, kad įrenginys išjungtas ir pjovimo

3. Įkabinkite žolės surinkimo krepšį (08/2) į laiki-

Pripildymo lygio tikrinimas Pripildymo lygio indikatorių (09/1) oro srautas pjaunant spaudžia į viršų (09/a). Jei žolės surinki- mo krepšys (09/2) pilnas, pripildymo lygio indika- torius yra ties žolės surinkimo krepšiu (09/b). Žo- lės surinkimo krepšį reikia ištuštinti. Žolės surinkimo krepšio nukabinimas ir ištuštinimas ATSARGIAI! Pavojus įsipjauti! Pjautinių sužalojimų pavojus įkišus rankas į veikiantį pjovi- mo mechanizmą.

Išimkite žolės surinkimo krepšį tik tada, kai pjovimo mechanizmas stovi.

1. Įsitikinkite, kad įrenginys išjungtas ir pjovimo

3. Iškelkite žolės surinkimo krepšį (08/2) iš laiki-

klių ir nuimkite į galą.

4. Ištuštinkite žolės surinkimo krepšį.

5. Išvalykite išpūtimo angas (08/3) po pripildy-

Užkabinkite žolės surinkimo krepšį (žr. pirmiau).LT 340 495504_b Valdymas

7.3 Mulčiavimas su mulčiavimo pleištu (10,

• priklauso nuo modelio, žr. montavimo instrukci- ją. Mulčiuojant pjaunama medžiaga ne surenkama, o lieka ant vejos. Mulčias apsaugo dirvą nuo iš- džiuvimo ir aprūpina ją maistingosiomis medžia- gomis. Geriausių rezultatų pasiekiama reguliariai nupjaunant maždaug 2cm. Greitai supūva tik jauna žolė su minkštais lapais.

Žolės aukštis prieš mulčiuojant: ne didesnis kaip 8cm

Žolės aukštis po mulčiavimo: ne mažesnis kaip 4cm NUORODA Pritaikykite žingsnio greitį prie mulčiavimo. Neikite per greitai. Mulčiavimo pleišto naudojimas ATSARGIAI! Pavojus įsipjauti! Pjautinių sužalojimų pavojus įkišus rankas į veikiantį pjovi- mo mechanizmą.

Prieš įstatydami arba pašalindami mulčiavi- mo pleištą, išjunkite įrenginį ir ištraukite įkiša- mą saugos raktą.

1. Išjunkite įrenginį: Pasukite saugos raktą į pa-

dėtį „Off“ (0 poz.) ir ištraukite.

2. Nukabinkite žolės surinkimo krepšį.

3. Pakelkite sklendę su atvartu (10/1) ir įstatyki-

te mulčiavimo pleištą (10/2) į išmetimo šachtą (10/3) (10/a). Fiksatorius turi užsifiksuoti. DĖMESIO! Įrenginio apgadinimo pavojus. Jei mulčiavimo pleištas neužsifiksuoja, mulčiavi- mo pleištas ir pjovimo mechanizmas gali būti ap- gadinti.

Atkreipkite dėmesį į tai, kad fiksatorius užsi- fiksuotų. Mulčiavimo pleišto ištraukimas

1. Išjunkite įrenginį: Pasukite saugos raktą į pa-

dėtį „Off“ (0 poz.) ir ištraukite.

2. Pakelkite atlenkiamą sklendę.

3. Atfiksuokite (11/a) mulčiavimo pleišto fiksato-

4. Ištraukite (11/b) mulčiavimo pleištą (11/2).

7.4 Pjovimas su šoninio išmetimo funkcija

• priklauso nuo modelio, žr. montavimo instrukci- ją. ATSARGIAI! Pavojus įsipjauti! Pjautinių sužalojimų pavojus įkišus rankas į veikiantį pjovi- mo mechanizmą.

Šoninio išmetimo dėklą dėkite arba nuimkite tik tada, jei variklis ir pjovimo mechanizmas yra sustoję. Šoninio išmetimo dėklo įdėjimas

1. Išjunkite įrenginį: Pasukite saugos raktą į pa-

dėtį „Off“ (0 poz.) ir ištraukite.

2. Nuimkite žolės surinkimo krepšį ir įdėkite

mulčiavimo pleištą, žr. Skyrius 7.3 "Mulčiavi- mas su mulčiavimo pleištu (10, 11)*", pusla- pis340.

3. Paspauskite šoninio išmetimo sklendės at-

sklendimo svirtį (12/1).

4. Atlenkite (12/a) ir užfiksuokite šoninio išmeti-

5. Įdėkite (12/b) šoninio išmetimo dėklą (12/3).

6. Iš lėto uždarykite šoninio išmetimo sklendę

(12/2). Šoninio išmetimo sklendė saugo šoni- nio išmetimo dėklą, kad jis neiškristų. Šoninio išmetimo dėklo pašalinimas

1. Išjunkite įrenginį: Pasukite saugos raktą į pa-

dėtį „Off“ (0 poz.) ir ištraukite.

2. Atlenkite ir užfiksuokite šoninio išmetimo

3. Ištraukite šoninio išmetimo dėklą ir uždarykite

šoninio išmetimo sklendę.

4. Išimkite mulčiavimo pleištą ir įdėkite žolės su-

• priklauso nuo modelio, žr. montavimo instrukci- ją.

1. Spartaus įtempimo įtaisą (13/1) atlenkite (13/

a) ties pasukamaisiais lankstais (13/2).

2. Kreipiamąją rankeną (13/3) aplink pasuka-

muosius lankstus pasukite (13/b) iki norimo aukščio.

3. Tvirtai užlenkite spartaus įtempimo įtaisą.

7.6 Pjovimo mechanizmo paleidimas ir

sustabdymas (14) Paleiskite pjovimo mechanizmą ant lygaus pa- grindo, bet ne aukštoje žolėje. Ant pagrindo netu- ri būti pašalinių daiktų, pvz., akmenų. Norėdami paleisti, įrenginio nekelkite ir neverskite.LT 495504_b 341 Darbo instrukcijos Pjovimo mechanizmo paleidimas

1. Jei dar nepadaryta: įjungiamas elektros sro-

vės tiekimas (žr. Skyrius 6.3 "Pjovimo me- chanizmo elektros srovės tiekimo įjungimas ir išjungimas (06)", puslapis338).

2. Paspauskite paleisties mygtuką (14/1) ir lai-

3. Patraukite saugos rankenėlę (14/2) kreipia-

mosios rankenos (14/3) link (14/a). Pjovimo mechanizmas paleidžiamas.

4. Atleiskite paleisties mygtuką ir toliau tvirtai

laikykite saugos rankenėlę. NUORODA Saugos rankenėlė neužsifiksuo- ja. Per visą darbo trukmę laikykite ją tvirtai už kreipiamosios rankenos. Pjovimo mechanizmo sustabdymas

1. Atleiskite saugos rankenėlę. Ji automatiškai

grįžta į pradinę padėtį.

2. Palaukite, kol pjovimo mechanizmas nustos

3. Elektros srovės išjungimas (žr. Skyrius 6.3

"Pjovimo mechanizmo elektros srovės tieki- mo įjungimas ir išjungimas (06)", pusla- pis338). ATSARGIAI! Pavojus įsipjauti! Pjautinių sužalojimų pavojus įkišus rankas į veikiantį pjovi- mo mechanizmą.

Prieš atlikdami bet kokius techninės priežiū- ros ir priežiūros darbus: Išjunkite įrenginį ir palaukite, kol pjovimo mechanizmas sustos. Ištraukite saugos raktą ir išimkite akumuliato- rius.

Ratų pavaros įjungimas ir išjungimas (15)*

• priklauso nuo modelio, žr. montavimo instrukci- ją. Jei norite vejapjove važiuoti tarp dviejų darbo zo- nų arba į laikymo vietą, galite įjungti ratų pavarą. Pjovimo mechanizmo tam įjungti nereikia. NUORODA Kad būtų tiekiama elektros sro- vė skydeliui ir ratų pavarai, saugos raktas neturi būti pasuktas į padėtį „On“ (I poz.). Ratų pavaros įjungimas

1. Įdėkite akumuliatorių.

2. Spauskite (15/a) pavaros mechanizmo per-

jungimo šakutę (15/1) prie kreipiamosios ran- kenos (15/2) ir tvirtai ją laikykite. Pavaros me- chanizmo perjungimo šakutė neužsifiksuoja. Ratų pavaros išjungimas

1. Atleiskite pavaros mechanizmo perjungimo

šakutę. Ji automatiškai grįžta į pradinę padė- tį.

7.8 Ratų pavara – greičio keitimas (16)*

• priklauso nuo modelio, žr. montavimo instrukci- ją. Naudodamiesi skydeliu pakopomis (7 pakopos) keiskite vejapjovės važiavimo greitį. Prieš tai turi būti įjungta ratų pavara, žr. Skyrius 7.7 "Ratų pa- varos įjungimas ir išjungimas (15)*", pusla- pis341.

1. Įjunkite skydelį (žr. Skyrius 6.4 "Skydelio įjun-

gimas ir išjungimas*", puslapis339).

2. Greičio sumažinimas: Paspauskite minuso

7.9 „Eco“ režimo įjungimas ir išjungimas

• priklauso nuo modelio, žr. montavimo instrukci- ją. „Eco“ režimu sumažinamas variklio sūkių skai- čius. Taip pailginamas akumuliatorių naudojimo laikas.

1. Įjunkite skydelį (žr. Skyrius 6.4 "Skydelio įjun-

gimas ir išjungimas*", puslapis339).

2. Įjunkite „Eco“ režimą: Paspauskite „Eco“ reži-

mo mygtuką (16/3). Mygtukas šviečia.

3. Išjunkite „Eco“ režimą: Dar kartą paspauskite

„Eco“ režimo mygtuką. Mygtukas užgesta. 8 DARBO INSTRUKCIJOS Laikykitės saugos nuorodų! NUORODA Laikykitės vietos nuostatų dėl to, kada galima eksploatuoti vejapjovę.

Atkreipkite dėmesį į daiktus žolėje ir pašalin- kite juos iš darbo zonos.

Pjaukite tik tada, kai yra geras matomumas.

Pjaukite tik su aštriu pjovimo peiliu.

Įrenginį valdykite tik kreipiamąja rankena.

Judinkite įrenginį žingsnio greičiu.

Visada judinkite įrenginį skersai šlaito. Ne- naudokite vejapjovės šlaito kryptimi arba priešinga šlaitui kryptimi ir naudokite šlaituo- se didesniu nei 10° polinkiu. Ypač atsargiai elkitės pakeitę darbo kryptį.LT 342 495504_b Techninė priežiūra Pjovimo našumas ir akumuliatorių veikimo trukmė

Pjovimo našumas arba plotas, kurį galima nupjauti, priklauso nuo vejos savybių. Tokie veiksniai, kaip žolės ilgis, žolės tankis, pa- rinktas pjovimo aukštis ir drėgna veja, veikia pjovimo našumą.

Optimali eksploatavimo trukmė pasiekiama dažnai pjaunant, taigi, išlaikant trumpą veją.

Jei pjaunant vejapjovė dažnai įjungiama ir iš- jungiama, pjovimo našumas sumažėja taip pat, kaip ir naudojant nevisiškai įkrautą aku- muliatorių.

Įjungus ratų pavarą, sumažėja pjovimo našu- mas arba sutrumpėjo akumuliatoriaus veiki- mo trukmė.

Pjovimo našumui optimizuoti rekomenduoja- ma dažnai pjauti veją, nustatyti didelį pjovimo aukštį ir judinti įrenginį žingsnio greičiu. NUORODA Norint prailginti veikimo trukmę, galima įsigyti papildomą akumuliatorių. Patarimai dėl pjovimo

Pjovimo aukštis 3–-5 cm, nepjaukite daugiau nei pusės žolės aukščio.

Neapkraukite vejapjovės! Jei pastebimai ma- žėja variklio sūkių skaičius dėl ilgos, sunkios žolės, padidinkite pjovimo aukštį ir pjaukite daugiau kartų.

Nupjovus vėjas ir saulė gali išdžiovinti veją, todėl pjaukite vėlyvą popietę.

9 TECHNINĖ PRIEŽIŪRA

ĮSPĖJIMAS! Pavojus įsipjauti! Pavojus įsi- pjauti prisilietus prie aštriabriaunių ir judančių įrenginio dalių bei įkišus pirštus į pjovimo įran- kius.

Prieš atlikdami techninės priežiūros, priežiū- ros ir valymo darbus, visada išjunkite įrenginį. Išimkite akumuliatorius.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada mūvėkite apsaugines piršti- nes.

9.1 Reguliarūs techninės priežiūros darbai

Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti ir įrenginys būtų saugios darbinės būsenos.

Reguliariai tikrinkite žolės surinkimo krepšio veikimą ir nusidėvėjimą.

9.2 Įrenginio ir pjovimo mechanizmo

valymas DĖMESIO! Pavojus dėl vandens. Patekus į įrenginį vandens, įvyksta trumpasis jungimas ir sugadinamos elektrinės konstrukcinės dalys.

Nepurkškite į įrenginį vandens.

Norėdami išvalyti, naudokite tik rankinę šluo- telę arba šepetį.

1. Sustabdykite variklį.

2. Ištraukite akumuliatorius.

3. Nukabinkite žolės surinkimo krepšį.

4. Paverskite įrenginį ir išvalykite pjovimo me-

9.3 Pjovimo peilio kontrolė ir pakeitimas

ĮSPĖJIMAS! Sunkūs sužalojimai dėl nu- sviedžiamų peilio dalių. Nusidėvėjęs, įtrūkęs ar- ba pažeistas pjovimo peili gali lūžti ir jo dalys gali tapti pavojingais šoviniais.

Reguliariai tikrinkite pjovimo peilį, ar jis nepa- žeistas.

Nenaudokite vejapjovės, jei pjovimo peilis yra nusidėvėjęs arba pažeistas.

Atšipusius arba pažeistus pjovimo peilius pa- veskite pagaląsti / pakeisti AL-KO techninės priežiūros skyriuje arba įgaliotai specializuo- tai įmonei.

Norint išvengti vibracijos, pjovimo peilį ir pei- lio varžtą visada reikia keisti kartu.

Išgaląstus pjovimo peilius reikia subalansuoti. Nesubalansuoti pjovimo peiliai sukelia sti- prias vibracijas ir pažeidžia įrenginį.

9.4 Ratų pavaros Boudeno lyno nustatymas

(17) Ratų pavaros Boudeno lynas laikui bėgant pail- gėja. Jei veikiant varikliui ratų pavara nebeįsijun- gia, vadinasi, Boudeno lynas tapo per ilgas ir jį reikia įtempti. ATSARGIAI! Pavojus susižaloti. Aštria- briaunės ir judančios įrenginio dalys (pvz., pjovi- mo peiliai) bei staiga pradėjusi važiuoti vejapjovė gali sužaloti.

Boudeno lyną reguliuokite tik esant išjungtam varikliui ir sustojus pjovimo mechanizmui.

1. Išjunkite elektros srovės tiekimą ir išimkite

akumuliatorius (žr. Skyrius 6.3 "Pjovimo me- chanizmo elektros srovės tiekimo įjungimas ir išjungimas (06)", puslapis338).LT 495504_b 343 Pagalba atsiradus sutrikimų

2. Boudeno lyno (17/2) reguliavimo dalį (17/1)

sukite rodyklės kryptimi (t.y. prieš laikrodžio rodyklę) tol, kol Boudeno lynas bus įtemptas tarp pavaros mechanizmo perjungimo šaku- tės (17/3) ir laikymo vietos (17/4).

3. Norėdami patikrinti Boudeno lyno nustatymą,

įjunkite įrenginį, paleiskite variklį ir pabandyki- te įjungti ratų pavarą.

4. Jei ratų pavara neišjungiama: pakartokite

ankstesnius veiksmus. Jei nustatyti Boudeno lyno nepavyko: kreipkitės į gamintojo techninės priežiūros skyrių.

ĮSPĖJIMAS! Pavojus susižaloti atliekant remonto darbus. Netinkamai atliekant remonto darbus, galima sunkiai susižaloti ir gali būti pa- žeistas įrenginys.

Paveskite remonto darbus tik gamintojo tech- ninės priežiūros skyriams arba įgaliotoms specializuotoms įmonėms! Kreipkitės į gamintojo techninės priežiūros skyrių, jei:

Nebepasileidžia variklis.

Įrenginys užvažiavo ant kliūties.

Deformuotas pjovimo peilis ir (arba) variklio velenas.

Įrenginys vibruoja ir veikia netolygiai.

Iš akumuliatorių išbėgo rūgštis arba jie yra pažeisti.

USB sąsaja (18/1) yra visose šioje naudojimo instrukcijoje aprašytose vejapjovėse, tačiau pro- graminės įrangos atnaujinimui ja galima naudotis tik tada, jei vejapjovė yra išmani. Ji neskirta aku- muliatoriams įkrauti. DĖMESIO! Įrenginio sugadinimo pavojus. Įjungus į USB sąsają, mobiliųjų įrenginių (pvz., iš- maniųjų telefonų) akumuliatoriai sugadinami.

Į šią sąsają nejunkite mobiliųjų įrenginių su akumuliatoriumi.

10 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti. Aštria- briaunės ir judančios įrenginio dalys gali sužeisti.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada dėvėkite apsaugines piršti- nes! NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi- mo tarnybą. Sutrikimas Priežastis Šalinimas Neveikia variklis. Išjungtas elektros srovės tieki- mas raktiniam jungikliui. Įjunkite elektros srovės tiekimą raktiniam jungikliui. Neįdėtas arba blogai įdėtas akumuliatorius. Tinkamai įdėkite akumuliatorių. Išeikvotas akumuliatorius. Įkraukite akumuliatorių. Užblokuotas pjovimo peilis.

Pašalinkite peilio sutrikimą.

Paleiskite vejapjovę ant žemos vejos. Pažeisti kabeliai arba jungikliai. Neeksploatuokite įrenginio! Kreipkitės į ga- mintojo techninės priežiūros skyrių. Mažėja variklio ga- lia. Išeikvotas akumuliatorius. Įkraukite akumuliatorių. Atšipęs pjovimo peilis. Pjovimo peilį pristatykite pagaląsti gamintojo techninės priežiūros skyriui. Išmetimo kanale per daug žo- lės.

Išvalykite sklendę su atvartu. Pjaunant variklis su- stoja. Atšipęs pjovimo peilis. Pjovimo peilį pristatykite pagaląsti gamintojo techninės priežiūros skyriui.LT 344 495504_b Pagalba atsiradus sutrikimų Sutrikimas Priežastis Šalinimas Variklis perkrautas. Išjunkite akumuliatorinę vejapjovę, pastaty- kite ją ant lygaus pagrindo arba žemos žo- lės ir paleiskite iš naujo. Nepakankamai už- pildomas žolės su- rinkimo krepšys Drėgna veja. Palikite veją išdžiūti. Žolės surinkimo krepšys yra užsikišęs. Išvalykite žolės surinkimo krepšio groteles. Per daug žolės išmetimo kana- le arba korpuse.

Išvalykite išmetimo kanalą / korpusą.

Pakoreguokite pjovimo aukštį Atšipęs pjovimo peilis. Pjovimo peilį pristatykite pagaląsti gamintojo techninės priežiūros skyriui. Žymiai trumpėja akumuliatoriaus vei- kimo trukmė. Per mažas pjovimo aukštis. Nustatykite aukštesnį pjovimą. Per aukšta arba per drėgna žo- lė. Pagerinkite sąlygas: leiskite išdžiūti, nusta- tykite aukštesnį pjovimą. Per didelis pjovimo greitis.

Sumažinkite pjovimo greitį.

Išvalykite išmetimo kanalą / korpusą, kad ašmenys galėtų laisvai suktis. Pjovimas su pilnu žolės surin- kimo krepšiu Ištuštinkite žolės surinkimo krepšį ir išvalyki- te išmetimo kanalą. Akumuliatoriaus eksploatavimo trukmė baigėsi. Pakeiskite akumuliatorių. Naudokite tik ori- ginalius gamintojo priedus. Nepavyksta įkrauti akumuliatoriaus. Nešvarūs akumuliatoriaus kon- taktai. Išvalykite akumuliatoriaus kontaktus neme- taliniu daiktu ir apipurkškite kontaktų purš- kalu. Dėmesio! Akumuliatoriaus kontaktus trum- pai sujunkite metaliniu daiktu! Sugedo akumuliatorius arba įkroviklis. Iš gamintojo užsisakykite atsarginių dalių. Akumuliatorius yra per karštas. Leiskite akumuliatoriui atvėsti. Įjungtas skydelis, bet variklis neveikia. Išjungtas elektros srovės tieki- mas raktiniam jungikliui. Įjunkite elektros srovės tiekimą raktiniam jungikliui. Skydelyje šviečia klaidos indikatorius. Akumuliatorius įdėtas netinka- mai. Tinkamai įdėkite akumuliatorių. Klaidos pranešimai prie išmaniojo myg- tuko Priežastys ir šalinimas: žr. Skyrius 3.9 "Išmanusis mygtukas (03)*", pusla- pis334.LT 495504_b 345 Transportavimas 11 TRANSPORTAVIMAS

11.1 Įrenginio transportavimas

DĖMESIO! Pjovimo mechanizmo pažeidimo pavojus. Jei nustatytas mažiausias pjovimo aukštis, važiuojant per laiptelius, kraštus arba bordiūrus galima pažeisti pjovimo mechanizmą.

Transportuodami nustatykite aukščiausią pjo- vimo aukščio pakopą.

1. Išjunkite pjovimo mechanizmą ir palaukite,

2. Nustatykite aukščiausią pjovimo aukštį.

3. Pasukite raktinį jungiklį į padėtį „Off“ (0 poz.).

Įrenginio transportavimas tarp dviejų darbo zonų

Įrenginį į darbo zoną vežkite nustatę aukš- čiausią pjovimo aukštį.

Kad vežti būtų lengviau, įjunkite ratų pavarą*.

Nešdami įrenginį naudokitės kreipiamąja ran- kena ir priekine nešimo rankena*.

Užlenkite kreipiamąją rankeną.

Užfiksuokite įrenginį transporto priemonėje, kad neapvirstų ir nenuslystų.

Apsaugokite renginį nuo smūgių dėl aplink gulinčių daiktų.

Nestatykite ant įrenginio jokių daiktų.

11.2 Akumuliatorių transportavimas

Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite įrenginį.

2. Išimkite akumuliatorius iš įrenginio.

3. Pagal nurodymus supakuokite akumuliatorius

(žr. žemiau). NUORODA Akumuliatoriaus vardinė energi- ja yra didesnė nei 100 Wh! Todėl laikykitės toliau pateiktų transportavimo nuorodų! Sudėtyje esantis ličio jonų akumuliatorius atitinka pavojingų produktų teisę, tačiau gali būti trans- portuojamas supaprastintomis sąlygomis.

Akumuliatorių be papildomų priedų privatus naudotojas gali gabenti keliais, kai jis yra su- pakuotas mažmeninei prekybai ir yra trans- portuojamas asmeniniais tikslais.

Komerciniai naudotojai, kurie vykdo transpor- tavimą susijusį su įmonės veikla, (pvz., tieki- mas į ir iš statybų aikštelių arba demonstravi- mas) gali taip pat pasinaudoti šia supapras- tinta sąlyga. Abiem prieš tai nurodytais atvejais būtina imtis priemonių turinio platinimui išvengti. Kitais atve- jais būtina laikytis pavojingų produktų teisės rei- kalavimų! Neatsižvelgus į tai siuntėjui ir, galimai, vežėjui galioja baudos. Kiti nurodymai dėl gabenimo ir siuntimo

Ličio jonų akumuliatorius transportuokite arba siųskite tik nepažeistus!

Akumuliatoriui transportuoti naudokite tik ori- ginalią dėžę arba tinkamą pavojingam krovi- niui skirtą dėžę (nereikia mažesnės nei 100Wh vardinės energijos akumuliatoriams).

Užklijuokite atvirus akumuliatoriaus kontak- tus, kad išvengtumėte trumpojo jungimo.

Apsaugokite akumuliatorių pakuotėje, kad neslystų ir taip nebūtų pažeistas akumuliato- rius.

Dėl gabenimo arba siuntimo pasirūpinkite tiksliu siuntos ženklinimu ir dokumentais (pvz., per siuntų tarnybą arba per vežėjus).

Prieš tai sužinokite, ar galima transportuoti su pasirinktu paslaugos teikėju, ir parodykite siuntą. Mes rekomenduojame samdyti pavojingų krovinių specialistą siuntos paruošimui. Taip pat laikykitės galimų kitų nacionalinių reikalavimų. 12 SANDĖLIAVIMAS Po kiekvieno naudojimo prietaisą kruopščiai išva- lykite. Jei yra, sumontuokite visus apsauginius gaubtus. Laikykite prietaisą sausoje, rakinamoje, vaikams neprieinamoje vietoje.

12.1 Akumuliatorinės vejapjovės laikymas

ATSARGIAI! Pavojus susižaloti. Jei įrengi- nys laikymo metu prieinamas vaikams ir pašali- niams, galima susižeisti.

Laikykite įrenginį vaikams ir pašaliniams as- menims nepasiekiamoje vietoje.

Padėkite įrenginį į laikymo vietą tik išėmę akumuliatorius.LT 346 495504_b Išmetimas DĖMESIO! Įsilaužimo pavojus ir asmens duomenų praradimas. Vejapjovė prisijungia prie interneto ir ja „Smart Home“ ir „Smart Garden“ galima valdyti įrenginius.

Įrenginį laikykite tik be akumuliatorių ir pasirū- pinę jo apsauga nuo pašalinių asmenų priei- gos.

1. Išjunkite įrenginį: Ištraukite įkišamą saugos

2. Nustatykite pjovimo aukštį ties aukščiausia

4. Leiskite varikliui atvėsti.

5. Kruopščiai išvalykite įrenginį.

6. Kad apsaugotumėte visas metalines dalis

nuo korozijos, sutepkite jas plonai alyva arba silikonu.

7. Užlenkite kreipiamąją rankeną.

8. Laikykite įrenginį sausoje, švarioje ir nuo šal-

čio apsaugotoje vietoje. Norėdami apsaugoti nuo dulkių, uždenkite orui laidžiu tentu. Ne- naudokite plastikinės plėvelės, kad išvengtu- mėte drėgmės kaupimosi.

12.2 Akumuliatoriaus ir įkroviklio laikymas

NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir įkroviklio naudojimo ins- trukcijose. 13 IŠMETIMAS Nurodymai elektrinių ir elektroninių prietaisų įstatyme (vok. ElektroG)

Panaudoti elektriniai ir elektroniniai prietaisai nėra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės ar- ba išmetimas!

Prieš atiduodant prietaisus senas baterijas arba akumuliatorius, jei jie nėra tvirtai įstatyti prietaise, privaloma išimti! Jų išmetimą regla- mentuoja baterijų įstatymas.

Elektrinių ir elektroninių prietaisų savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti.

Galutinis naudotojas yra pats atsakingas už savo asmeninių duomenų pašalinimą iš išme- tamų senų prietaisų! Perbraukto atliekų konteinerio simbolis reiškia, kad elektrinius ir elektroninius prietaisus drau- džiama išmesti su buitinėmis atliekomis. Elektrinius ir elektroninius prietaisus galima ne- mokamai atiduoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

Elektrinių prietaisų pardavimo vietose (stacio- nariose ir internetu), jei pardavėjas yra įsipar- eigojęs priimti arba tai daro savanoriškai. Šie teiginiai galioja tik įrenginiams, įrengtiems ir parduodamiems Europos Sąjungos šalyse ir ku- riems taikoma 2012/19/ES direktyva. Ne Europos Sąjungos šalims gali galioti kitos panaudotų elek- trinių ir elektroninių įrenginių utilizavimo nuosta- tos. Nurodymai baterijų įstatyme (vok. BattG)

Senos baterijos ir akumuliatoriai nėra buitinės atliekos, todėl jiems priskiria- mos atskiros taisyklės arba išmetimas!

Dėl saugaus baterijų arba akumuliatorių išė- mimo iš elektrinių prietaisų ir dėl informacijos apie jų tipą arba cheminę sistemą prašome atsižvelgti į tolimesnius duomenis, nurodytus naudojimo arba montavimo instrukcijoje.

Baterijų arba akumuliatorių savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti. Grąžinti galima bui- tyje įprastai naudojamą kiekį. Senose baterijose gali būti kenksmingų medžiagų arba sunkiųjų metalų, kurie gali sukelti žalą aplin- kai ir sveikatai. Senų baterijų panaudojimas ir naudojimas jų sudėtyje esančių išteklių prisideda prie šių abiejų prekių apsaugos. Perbraukto atliekų konteinerio simbolis reiškia, kad baterijas ir akumuliatorius draudžiama išmes- ti su buitinėmis atliekomis. Jei po atliekų konteineriu yra tokie ženklai Hg, Cd arba Pb, jie reiškia:

Hg: baterijoje yra daugiau nei 0,0005% gyv- sidabrio

Cd: baterijoje yra daugiau nei 0,002% ka- dmio

Pb: baterijoje yra daugiau nei 0,004% švino Baterijas ir akumuliatorius galima nemokamai ati- duoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

baterijų ir akumuliatorių pardavimo vietose;

bendros įrenginių naudotų baterijų surinkimo sistemos vietose;

gamintojo surinkimo vietoje (jei jis yra ben- dros surinkimo sistemos narys).LT 495504_b 347 Klientų aptarnavimo tarnyba / techninės priežiūros punktas Šie teiginiai galioja tik akumuliatoriams ir bateri- joms, įrengtoms ir parduodamoms Europos Są- jungos šalyse ir kurioms taikoma 2006/66/EB di- rektyva. Ne Europos Sąjungos šalims gali galioti kitos akumuliatorių ir baterijų utilizavimo nuosta- tos.

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.al-ko.com/service-contacts 15 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu. Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.LV 348 495504_b Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Īpaši drošības norādījumi......................... 349 2 Par šo lietošanas instrukciju .................... 349
